OPEL ZAFIRA C 2018 Omaniku käsiraamat (in Estonian)

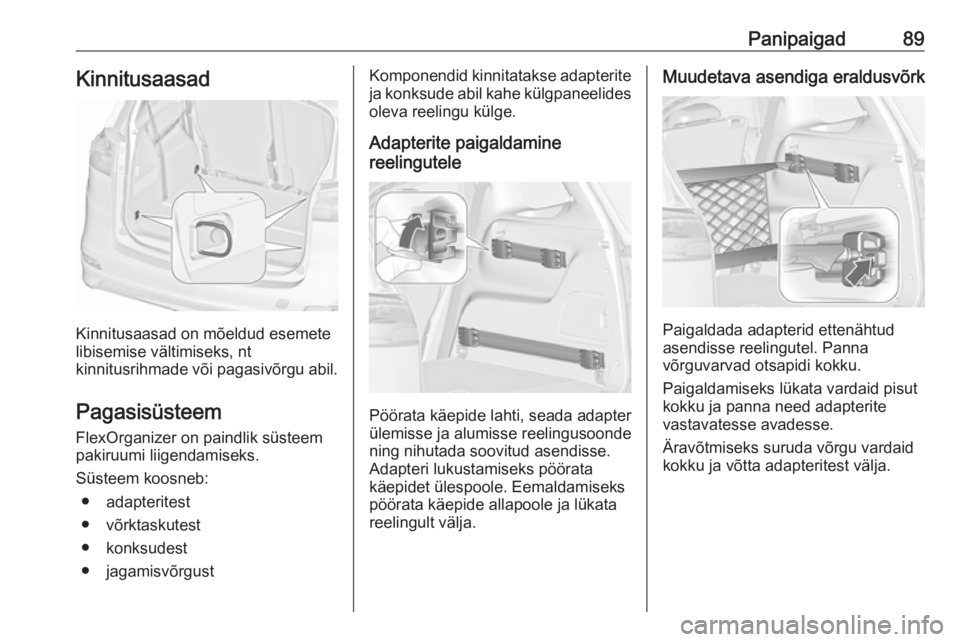

Panipaigad89Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks, nt
kinnitusrihmade või pagasivõrgu abil.
Pagasisüsteem
FlexOrganizer on paindlik süsteem pakiruumi liigendamiseks.
Süsteem koosneb: ● adapteritest
● võrktaskutest
● konksudest
● jagamisvõrgust
Komponendid kinnitatakse adapterite
ja konksude abil kahe külgpaneelides oleva reelingu külge.
Adapterite paigaldamine
reelingutele
Pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Eemaldamiseks pöörata käepide allapoole ja lükata
reelingult välja.
Muudetava asendiga eraldusvõrk
Paigaldada adapterid ettenähtud
asendisse reelingutel. Panna
võrguvarvad otsapidi kokku.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse.
Äravõtmiseks suruda võrgu vardaid kokku ja võtta adapteritest välja.

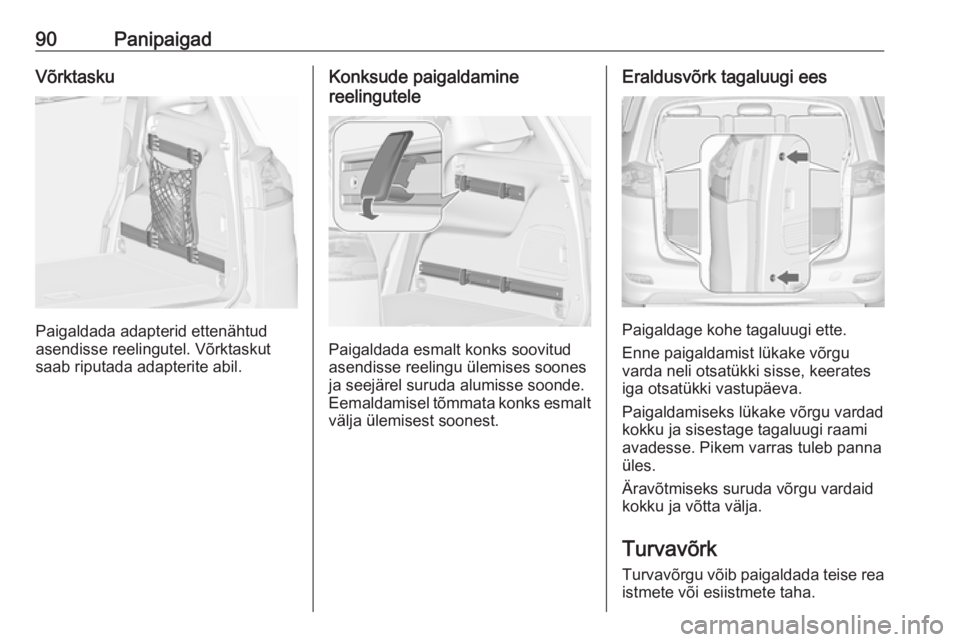

90PanipaigadVõrktasku
Paigaldada adapterid ettenähtud
asendisse reelingutel. Võrktaskut
saab riputada adapterite abil.
Konksude paigaldamine
reelingutele
Paigaldada esmalt konks soovitud
asendisse reelingu ülemises soones
ja seejärel suruda alumisse soonde.
Eemaldamisel tõmmata konks esmalt välja ülemisest soonest.
Eraldusvõrk tagaluugi ees
Paigaldage kohe tagaluugi ette.
Enne paigaldamist lükake võrgu
varda neli otsatükki sisse, keerates
iga otsatükki vastupäeva.
Paigaldamiseks lükake võrgu vardad
kokku ja sisestage tagaluugi raami
avadesse. Pikem varras tuleb panna
üles.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta välja.
Turvavõrk Turvavõrgu võib paigaldada teise reaistmete või esiistmete taha.

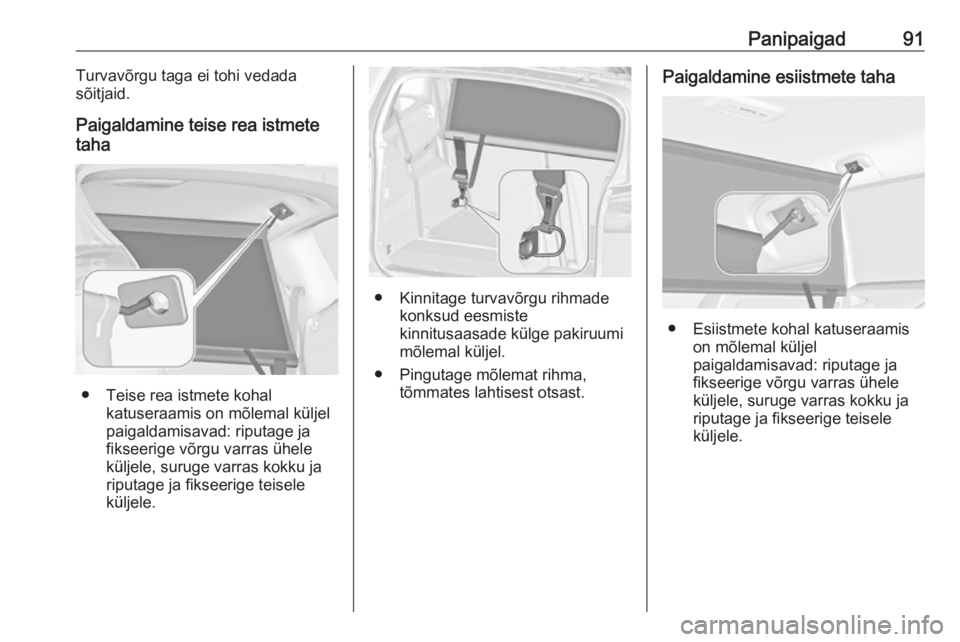

Panipaigad91Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine teise rea istmete
taha
● Teise rea istmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.
● Kinnitage turvavõrgu rihmade konksud eesmiste
kinnitusaasade külge pakiruumi
mõlemal küljel.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Paigaldamine esiistmete taha
● Esiistmete kohal katuseraamis on mõlemal küljel
paigaldamisavad: riputage ja
fikseerige võrgu varras ühele
küljele, suruge varras kokku ja
riputage ja fikseerige teisele
küljele.

92Panipaigad
● Kinnitage turvavõrgu rihmadekonksud kinnitusaasadesse, mis
asuvad mõlemal pool istmete ees
põrandal.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
Eemaldamine
Vajutage pinguti nuppu rihma
vabastamiseks mõlemal pool.
Vabastada konksud aasadest.
Vabastada turvavõrgu vardad
katuseraami toenditest. Rullida võrk
üles ja kinnitada rihmaga.
Katte hoidmineAvage pakiruumi põrandas tagaluugiees asuva panipaiga kate.
Sisestage turvavõrk panipaika ja
sulgege kate.
Klapplaud
Paigutatud esiistmete seljatugede
tagaküljele.
Avamiseks tõmmata lauda ülespoole,
kuni see fikseerub.
Pöörata laud lahti kuni tuntava
takistuseni.
Klapplauale ei tohi asetada raskeid esemeid.

Panipaigad93Ohukolmnurk
Hoidke ohukolmnurka pakiruumi
põrandas tagaluugi ees asuvas
panipaigas.
Esmaabikomplekt Esmaabikomplekti ja helkurvesti
hoida juhiistme all.
Kinnitamiseks kasutage rihmu.
Ühel versioonil asub juhiistme all
panipaigas esmaabikomplekt. Karbi
avamiseks või sulgemiseks liigutage
liugkaant.

94PanipaigadKatusepakiraamKatuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.
Järgida paigaldusjuhiseid ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Katusepakiraami paigaldamine
Katuseraamiga sõidukidKinnitage katuseraam avade
piirkonda, mis on joonisel nooltega
näidatud.
Katuseraamita sõidukid
Katuseraami kinnitamiseks avage
katuseliistudes olevad korgid.
Sisestage paigaldamisvahendid
vastavalt juhistele joonisel näidatud
kinnitusse.
Koormusteave
● Rasked esemed pakiruumis tuleb paigutada vastu istmete
seljatugesid. Veenduda, et
seljatoed on kindlalt fikseeritud.
Kui esemeid saab virna laduda,
tuleb raskemad esemed panna
kõige alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 89.
● Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.

Panipaigad95● Pagas ei tohi ulatuda üleseljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale.
● Pagas ei tohi takistada pedaalide, seisupiduri ega
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Avatud pakiruumiga ei tohi sõita.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 312)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed suurendavad tühimassi.
● Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
Lubatud katusekoormus on ilma katuseraamita autodel 75 kg ja
katuseraamiga autodel 100 kg.
Katusekoormus on
katusepakiraami ja koorma
koondmass.

96Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 97
Rooli reguleerimine ...................97
Juhtseadised roolil .....................97
Soojendusega rool ....................97
Helisignaal ................................. 98
Esiklaasi puhasti/pesur ..............98
Tagaklaasi puhasti/pesur ..........99
Välistemperatuur .....................100
Kell .......................................... 100
Pistikupesad ............................ 101
Sigaretisüütel ........................... 102
Tuhatoosid ............................... 102
Hoiatustuled, näidikud ja märgu‐ tuled ........................................... 103
Näidikuplokk ............................ 103
Spidomeeter ............................ 103
Läbisõidumõõdik .....................103
Päevasõidumõõdik ..................103
Tahhomeeter ........................... 104
Kütusetaseme näidik ...............104
Kütuseselektor ......................... 105
Mootori jahutusvedeliku temperatuurinäidik ..................107
Hooldusnäidik .......................... 107Märgutuled.............................. 108
Suunatuli ................................. 110
Turvavöö kinnitamise meeldetuletus ......................... 111
Turvapadjad ja turvavööpingutid .....................111
Turvapadja väljalülitamine .......112
Akulaadimissüsteem ...............112
Töötõrke märgutuli ..................112
Piduri- ja sidurisüsteem ...........112
Pedaali kasutamine .................113
Elektriline seisupidur ...............113
Elektrilise seisupiduri rike ........113
ABS pidurisüsteem ..................113
Käikude vahetamine ................113
Roolivõimendi .......................... 113
Pikivahe ................................... 114
Sõidurajalt kõrvalekaldumise hoiatussüsteem ......................114
Elektrooniline stabiilsuskontroll välja lülitatud ........................... 114
Elektrooniline stabiilsuskontrolli‐ süsteem ja veojõukontrollisüs‐
teem ....................................... 114
Veojõukontrollisüsteem välja lülitatud ................................... 114
Eelsoojendus ........................... 114
Diislikütuse tahkete osakeste filter ......................................... 114
AdBlue ..................................... 115Rehvirõhu jälgimissüsteem .....115
Mootoriõli surve .......................115
Madal kütusetase ....................115
Käivitustõkesti ......................... 116
Välisvalgustus ......................... 116
Kaugtuli ................................... 116
Kaugtulede abifunktsioon ........116
LED-esituled ............................ 116
Udutuli ..................................... 116
Tagumine udutuli .....................116
Püsikiiruse regulaator ..............116
Adaptiivne püsikiiruse regulaator ............................... 116
Avastati eessõitev sõiduk ........117
Kiiruspiirang ............................. 117
Liiklusmärgiabi ......................... 117
Uks lahti ................................... 117
Infonäidikud ............................... 117
Juhi infokeskus ........................117
Infoekraan ............................... 121
Teated sõiduki kohta .................122
Sõidukiteated ........................... 122
Hoiatussignaalid ......................123
Patarei pinge ........................... 123
Sõiduki isikupärastamine ...........124
Telemaatikateenus ....................126
OnStar ..................................... 126

Näidikud ja juhtseadised97Juhtseadised
Rooli reguleerimine
Vabastada hoob, reguleerida rooli,
lukustada hoob ja veenduda, et see
on täielikult lukustunud.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi, teatavaid juhi
abisüsteeme ja ühendatud
mobiiltelefoni saab juhtida roolil
paiknevate juhtseadiste abil.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.
Juhi abisüsteemid 3 224.
Soojendusega rool
Lülitage sisse vajutades *.
Sisselülitatud olekut näitab nupul olev märgutuli.

98Näidikud ja juhtseadisedRooli soovitatavad haardepiirkonnad
soojendatakse kiiremini ja kõrgema temperatuurini kui muud alad.
Soojendust saab kasutada siis, kui
mootor töötab, ja Autostopi ajal.
Peatamis-käivitussüsteem 3 205.
Helisignaal
Vajutada j.
Esiklaasi puhasti/pesur
KlaasipuhastiHI:kiirestiLO:aeglaseltINT:intervalliga klaasipuhastus võiautomaatne klaasipuhastus
vihmaanduri abilOFF:väljas
Esiklaasi puhastamiseks
klaasipuhasti ühe käiguga tuleb hoob
alla vajutada kuni asendini 1x.
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Klaasipuhasti reguleeritav intervall
Klaasipuhasti hoob asendis INT.
Pühkimisintervalli reguleerimiseks keerata seadeketast:
lühike intervall:keerata
seadeketast ülespikk intervall:keerata
seadeketast alla
