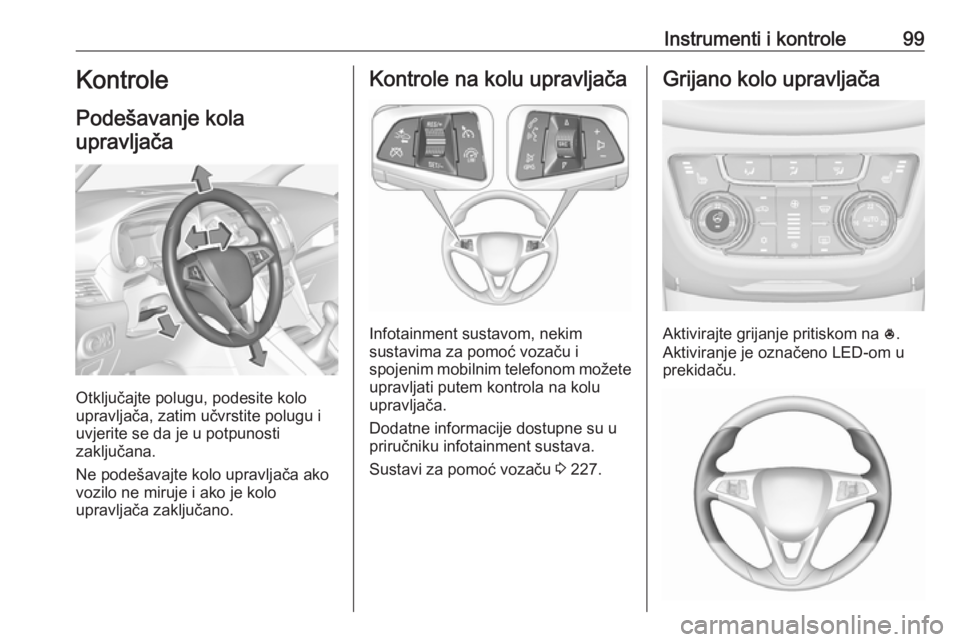

Instrumenti i kontrole99Kontrole
Podešavanje kola upravljača
Otključajte polugu, podesite kolo
upravljača, zatim učvrstite polugu i
uvjerite se da je u potpunosti
zaključana.
Ne podešavajte kolo upravljača ako
vozilo ne miruje i ako je kolo
upravljača zaključano.
Kontrole na kolu upravljača
Infotainment sustavom, nekim
sustavima za pomoć vozaču i
spojenim mobilnim telefonom možete
upravljati putem kontrola na kolu
upravljača.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Sustavi za pomoć vozaču 3 227.
Grijano kolo upravljača
Aktivirajte grijanje pritiskom na *.
Aktiviranje je označeno LED-om u
prekidaču.

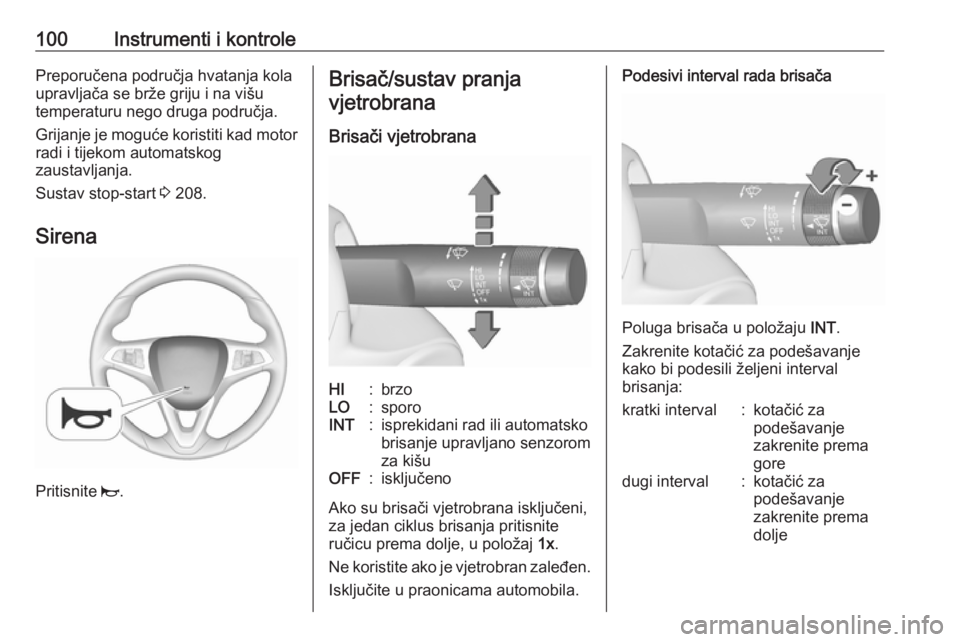

100Instrumenti i kontrolePreporučena područja hvatanja kolaupravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje je moguće koristiti kad motor
radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 208.
Sirena
Pritisnite j.
Brisač/sustav pranja
vjetrobrana
Brisači vjetrobranaHI:brzoLO:sporoINT:isprekidani rad ili automatsko
brisanje upravljano senzorom
za kišuOFF:isključeno
Ako su brisači vjetrobrana isključeni, za jedan ciklus brisanja pritisniteručicu prema dolje, u položaj 1x.
Ne koristite ako je vjetrobran zaleđen.
Isključite u praonicama automobila.
Podesivi interval rada brisača
Poluga brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako bi podesili željeni interval
brisanja:
kratki interval:kotačić za
podešavanje
zakrenite prema
goredugi interval:kotačić za
podešavanje
zakrenite prema
dolje

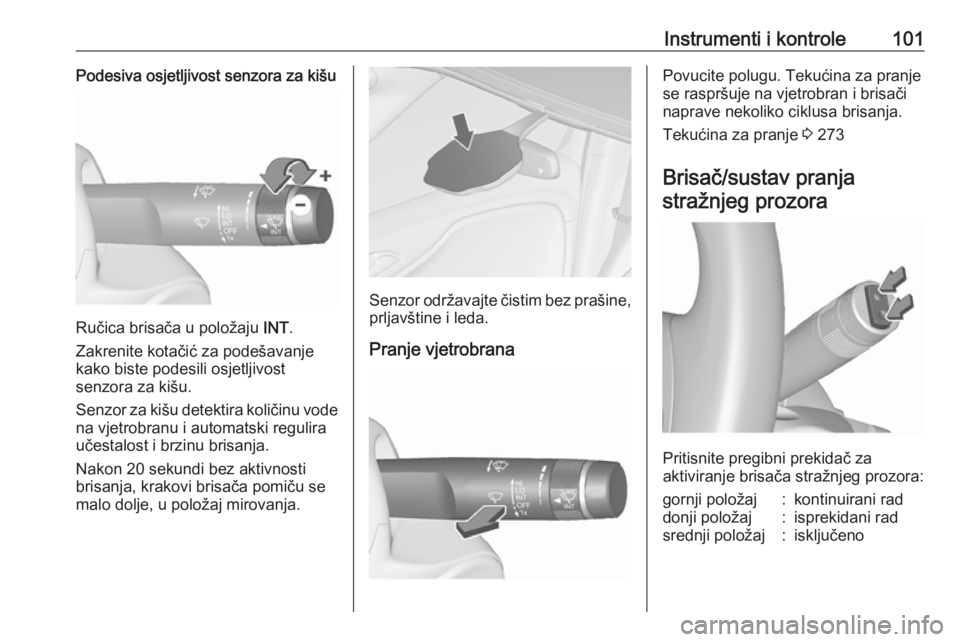

Instrumenti i kontrole101Podesiva osjetljivost senzora za kišu
Ručica brisača u položaju INT.
Zakrenite kotačić za podešavanje
kako biste podesili osjetljivost
senzora za kišu.
Senzor za kišu detektira količinu vode
na vjetrobranu i automatski regulira
učestalost i brzinu brisanja.
Nakon 20 sekundi bez aktivnosti
brisanja, krakovi brisača pomiču se
malo dolje, u položaj mirovanja.
Senzor održavajte čistim bez prašine, prljavštine i leda.
Pranje vjetrobrana
Povucite polugu. Tekućina za pranje
se raspršuje na vjetrobran i brisači
naprave nekoliko ciklusa brisanja.
Tekućina za pranje 3 273
Brisač/sustav pranja stražnjeg prozora
Pritisnite pregibni prekidač za
aktiviranje brisača stražnjeg prozora:
gornji položaj:kontinuirani raddonji položaj:isprekidani radsrednji položaj:isključeno

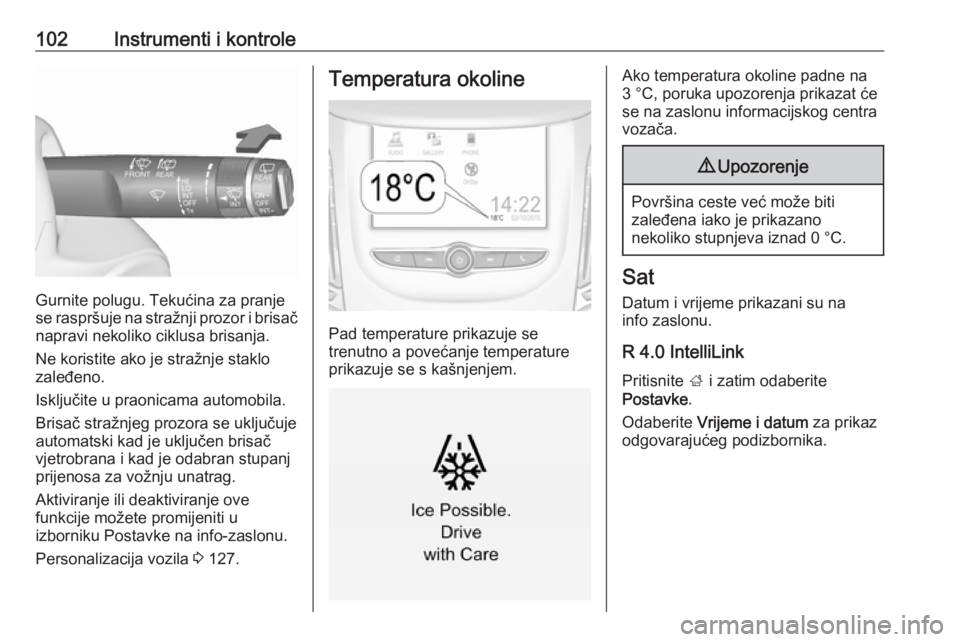

102Instrumenti i kontrole
Gurnite polugu. Tekućina za pranje
se raspršuje na stražnji prozor i brisač napravi nekoliko ciklusa brisanja.
Ne koristite ako je stražnje staklo zaleđeno.
Isključite u praonicama automobila.
Brisač stražnjeg prozora se uključuje
automatski kad je uključen brisač
vjetrobrana i kad je odabran stupanj
prijenosa za vožnju unatrag.
Aktiviranje ili deaktiviranje ove
funkcije možete promijeniti u
izborniku Postavke na info-zaslonu.
Personalizacija vozila 3 127.
Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature prikazuje se s kašnjenjem.
Ako temperatura okoline padne na
3 °C, poruka upozorenja prikazat će
se na zaslonu informacijskog centra
vozača.9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Datum i vrijeme prikazani su na
info zaslonu.
R 4.0 IntelliLink Pritisnite ; i zatim odaberite
Postavke .
Odaberite Vrijeme i datum za prikaz
odgovarajućeg podizbornika.

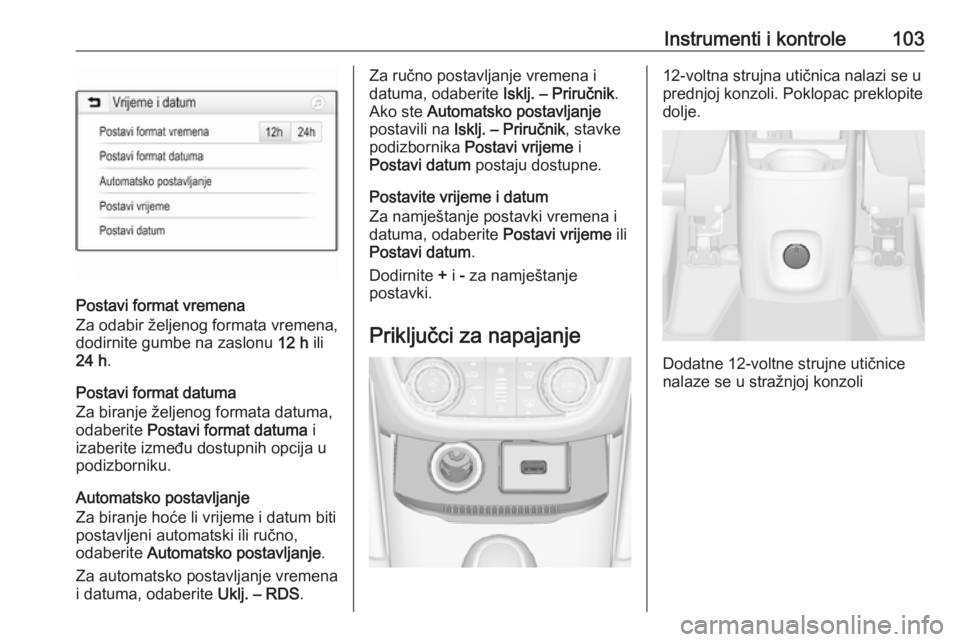

Instrumenti i kontrole103
Postavi format vremena
Za odabir željenog formata vremena,
dodirnite gumbe na zaslonu 12 h ili
24 h .
Postavi format datuma
Za biranje željenog formata datuma,
odaberite Postavi format datuma i
izaberite između dostupnih opcija u
podizborniku.
Automatsko postavljanje
Za biranje hoće li vrijeme i datum biti
postavljeni automatski ili ručno,
odaberite Automatsko postavljanje .
Za automatsko postavljanje vremena
i datuma, odaberite Uklj. – RDS.
Za ručno postavljanje vremena i
datuma, odaberite Isklj. – Priručnik.
Ako ste Automatsko postavljanje
postavili na Isklj. – Priručnik , stavke
podizbornika Postavi vrijeme i
Postavi datum postaju dostupne.
Postavite vrijeme i datum
Za namještanje postavki vremena i datuma, odaberite Postavi vrijeme ili
Postavi datum .
Dodirnite + i - za namještanje
postavki.
Priključci za napajanje12-voltna strujna utičnica nalazi se u
prednjoj konzoli. Poklopac preklopite
dolje.
Dodatne 12-voltne strujne utičnice
nalaze se u stražnjoj konzoli

104Instrumenti i kontrole
i na lijevoj stjenci prtljažnika.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, napr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 208.
Upaljač za cigarete
Upaljač za cigarete se nalazi na
prednjoj konzoli. Poklopac preklopite dolje.
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
PepeljareOprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara se može nalaziti
u držačima za šalice.

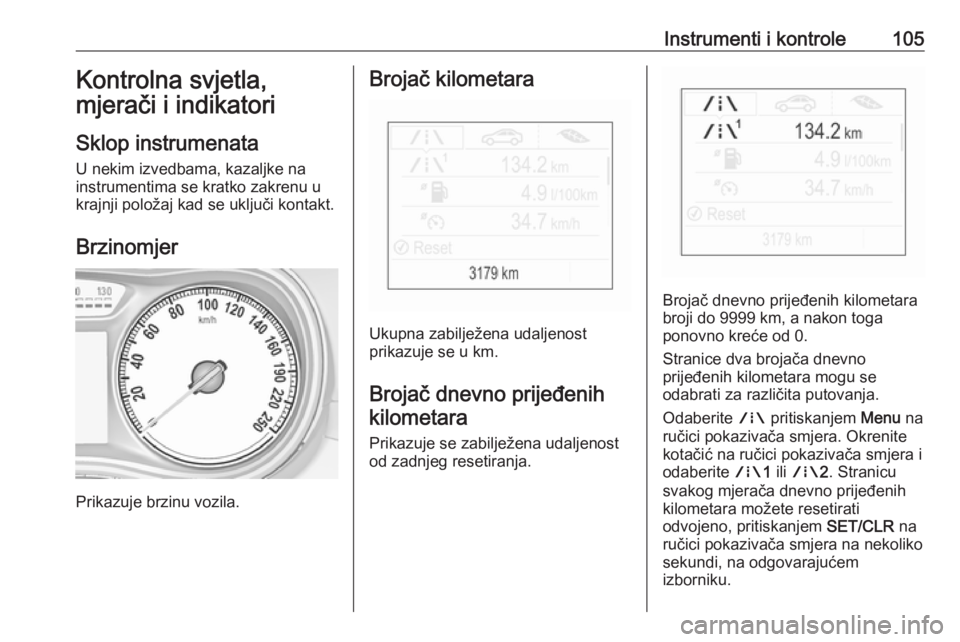

Instrumenti i kontrole105Kontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Brojač kilometara
Ukupna zabilježena udaljenost
prikazuje se u km.
Brojač dnevno prijeđenih kilometara
Prikazuje se zabilježena udaljenost
od zadnjeg resetiranja.
Brojač dnevno prijeđenih kilometara
broji do 9999 km, a nakon toga
ponovno kreće od 0.
Stranice dva brojača dnevno
prijeđenih kilometara mogu se
odabrati za različita putovanja.
Odaberite ; pritiskanjem Menu na
ručici pokazivača smjera. Okrenite
kotačić na ručici pokazivača smjera i
odaberite ;1 ili ; 2. Stranicu
svakog mjerača dnevno prijeđenih kilometara možete resetirati
odvojeno, pritiskanjem SET/CLR na
ručici pokazivača smjera na nekoliko
sekundi, na odgovarajućem
izborniku.

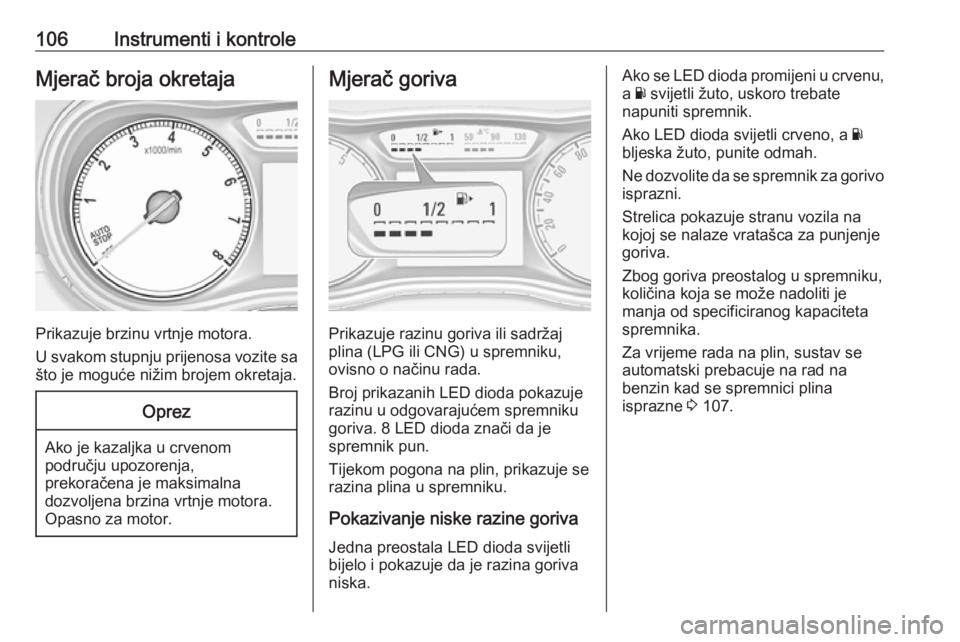

106Instrumenti i kontroleMjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva ili sadržaj
plina (LPG ili CNG) u spremniku,
ovisno o načinu rada.
Broj prikazanih LED dioda pokazuje
razinu u odgovarajućem spremniku
goriva. 8 LED dioda znači da je
spremnik pun.
Tijekom pogona na plin, prikazuje se
razina plina u spremniku.
Pokazivanje niske razine goriva Jedna preostala LED dioda svijetli
bijelo i pokazuje da je razina goriva
niska.
Ako se LED dioda promijeni u crvenu,
a Y svijetli žuto, uskoro trebate
napuniti spremnik.
Ako LED dioda svijetli crveno, a Y
bljeska žuto, punite odmah.
Ne dozvolite da se spremnik za gorivo isprazni.
Strelica pokazuje stranu vozila na
kojoj se nalaze vratašca za punjenje
goriva.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Za vrijeme rada na plin, sustav se
automatski prebacuje na rad na
benzin kad se spremnici plina
isprazne 3 107.

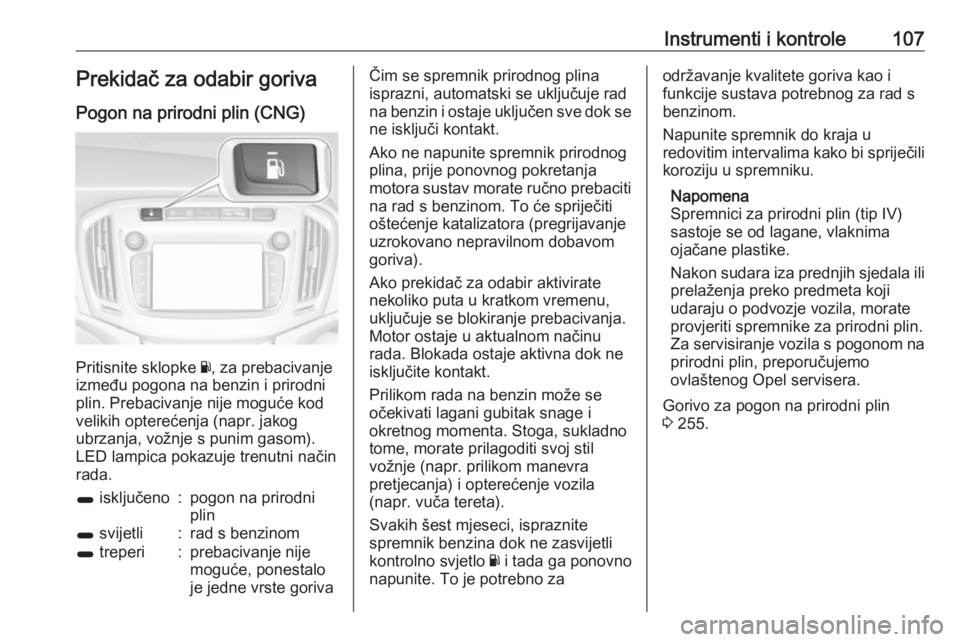

Instrumenti i kontrole107Prekidač za odabir gorivaPogon na prirodni plin (CNG)
Pritisnite sklopke Y, za prebacivanje
između pogona na benzin i prirodni
plin. Prebacivanje nije moguće kod
velikih opterećenja (napr. jakog
ubrzanja, vožnje s punim gasom).
LED lampica pokazuje trenutni način
rada.
1 isključeno:pogon na prirodni
plin1 svijetli:rad s benzinom1 treperi:prebacivanje nije
moguće, ponestalo
je jedne vrste gorivaČim se spremnik prirodnog plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se
ne isključi kontakt.
Ako ne napunite spremnik prirodnog
plina, prije ponovnog pokretanja
motora sustav morate ručno prebaciti na rad s benzinom. To će spriječiti
oštećenje katalizatora (pregrijavanje
uzrokovano nepravilnom dobavom
goriva).
Ako prekidač za odabir aktivirate nekoliko puta u kratkom vremenu,
uključuje se blokiranje prebacivanja.
Motor ostaje u aktualnom načinu
rada. Blokada ostaje aktivna dok ne
isključite kontakt.
Prilikom rada na benzin može se
očekivati lagani gubitak snage i
okretnog momenta. Stoga, sukladno
tome, morate prilagoditi svoj stil
vožnje (napr. prilikom manevra
pretjecanja) i opterećenje vozila
(napr. vuča tereta).
Svakih šest mjeseci, ispraznite
spremnik benzina dok ne zasvijetli
kontrolno svjetlo Y i tada ga ponovno
napunite. To je potrebno zaodržavanje kvalitete goriva kao i funkcije sustava potrebnog za rad sbenzinom.
Napunite spremnik do kraja u
redovitim intervalima kako bi spriječili
koroziju u spremniku.
Napomena
Spremnici za prirodni plin (tip IV)
sastoje se od lagane, vlaknima
ojačane plastike.
Nakon sudara iza prednjih sjedala ili prelaženja preko predmeta koji
udaraju o podvozje vozila, morate
provjeriti spremnike za prirodni plin.
Za servisiranje vozila s pogonom na
prirodni plin, preporučujemo
ovlaštenog Opel servisera.
Gorivo za pogon na prirodni plin
3 255.

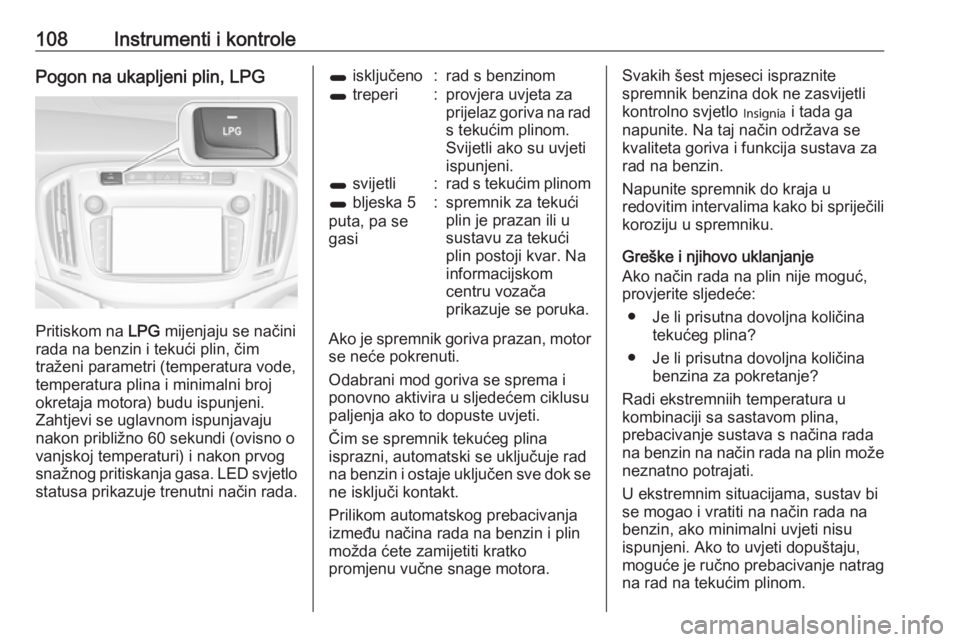

108Instrumenti i kontrolePogon na ukapljeni plin, LPG
Pritiskom na LPG mijenjaju se načini
rada na benzin i tekući plin, čim traženi parametri (temperatura vode,
temperatura plina i minimalni broj
okretaja motora) budu ispunjeni.
Zahtjevi se uglavnom ispunjavaju
nakon približno 60 sekundi (ovisno o
vanjskoj temperaturi) i nakon prvog
snažnog pritiskanja gasa. LED svjetlo
statusa prikazuje trenutni način rada.
1 isključeno:rad s benzinom1 treperi:provjera uvjeta za
prijelaz goriva na rad s tekućim plinom.
Svijetli ako su uvjeti
ispunjeni.1 svijetli:rad s tekućim plinom1 bljeska 5
puta, pa se
gasi:spremnik za tekući
plin je prazan ili u
sustavu za tekući
plin postoji kvar. Na
informacijskom
centru vozača
prikazuje se poruka.
Ako je spremnik goriva prazan, motor
se neće pokrenuti.
Odabrani mod goriva se sprema i
ponovno aktivira u sljedećem ciklusu
paljenja ako to dopuste uvjeti.
Čim se spremnik tekućeg plina
isprazni, automatski se uključuje rad
na benzin i ostaje uključen sve dok se ne isključi kontakt.
Prilikom automatskog prebacivanja
između načina rada na benzin i plin
možda ćete zamijetiti kratko
promjenu vučne snage motora.
Svakih šest mjeseci ispraznite
spremnik benzina dok ne zasvijetli kontrolno svjetlo I i tada ga
napunite. Na taj način održava se
kvaliteta goriva i funkcija sustava za
rad na benzin.
Napunite spremnik do kraja u
redovitim intervalima kako bi spriječili
koroziju u spremniku.
Greške i njihovo uklanjanje
Ako način rada na plin nije moguć,
provjerite sljedeće:
● Je li prisutna dovoljna količina tekućeg plina?
● Je li prisutna dovoljna količina benzina za pokretanje?
Radi ekstremniih temperatura u
kombinaciji sa sastavom plina,
prebacivanje sustava s načina rada
na benzin na način rada na plin može neznatno potrajati.
U ekstremnim situacijama, sustav bi
se mogao i vratiti na način rada na
benzin, ako minimalni uvjeti nisu ispunjeni. Ako to uvjeti dopuštaju,
moguće je ručno prebacivanje natrag na rad na tekućim plinom.
