OPEL ZAFIRA C 2018 Uporabniški priročnik

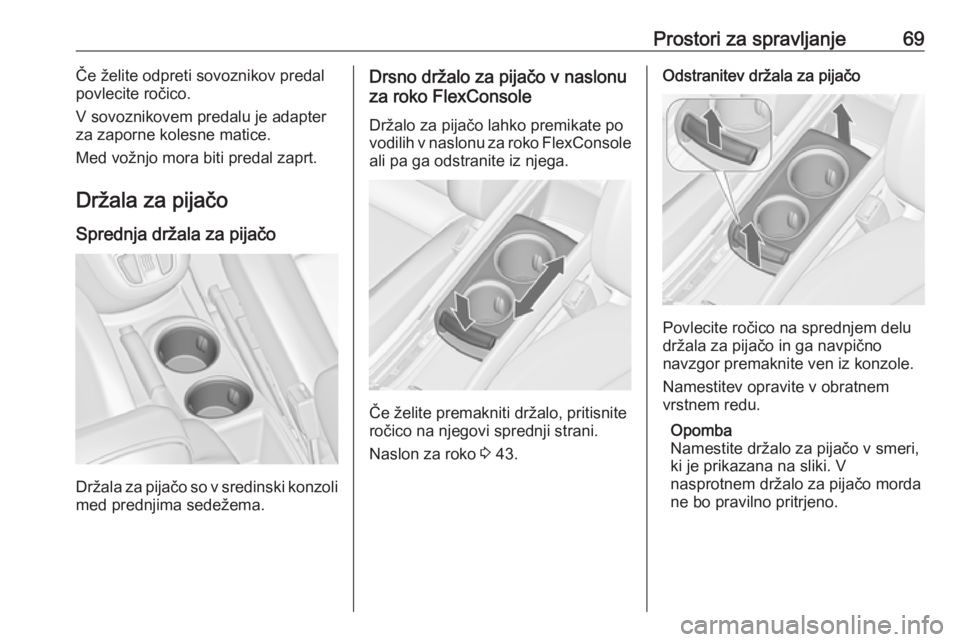

Prostori za spravljanje69Če želite odpreti sovoznikov predal
povlecite ročico.
V sovoznikovem predalu je adapter
za zaporne kolesne matice.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Sprednja držala za pijačo
Držala za pijačo so v sredinski konzoli
med prednjima sedežema.
Drsno držalo za pijačo v naslonu
za roko FlexConsole
Držalo za pijačo lahko premikate po
vodilih v naslonu za roko FlexConsole ali pa ga odstranite iz njega.
Če želite premakniti držalo, pritisnite
ročico na njegovi sprednji strani.
Naslon za roko 3 43.
Odstranitev držala za pijačo
Povlecite ročico na sprednjem delu
držala za pijačo in ga navpično
navzgor premaknite ven iz konzole.
Namestitev opravite v obratnem
vrstnem redu.
Opomba
Namestite držalo za pijačo v smeri,
ki je prikazana na sliki. V
nasprotnem držalo za pijačo morda
ne bo pravilno pritrjeno.

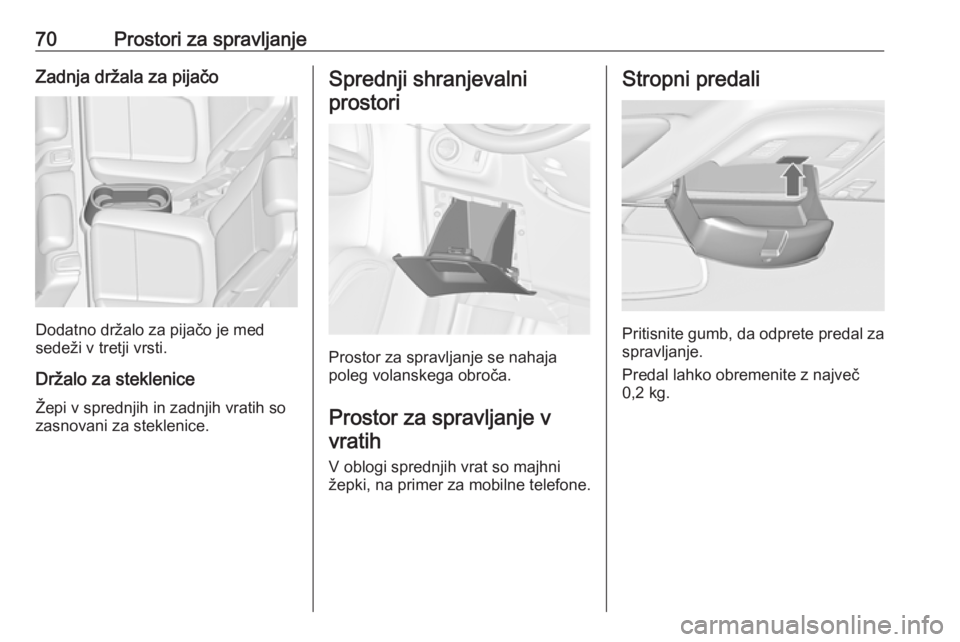

70Prostori za spravljanjeZadnja držala za pijačo
Dodatno držalo za pijačo je med
sedeži v tretji vrsti.
Držalo za steklenice Žepi v sprednjih in zadnjih vratih so
zasnovani za steklenice.
Sprednji shranjevalni
prostori
Prostor za spravljanje se nahaja
poleg volanskega obroča.
Prostor za spravljanje vvratih
V oblogi sprednjih vrat so majhni
žepki, na primer za mobilne telefone.
Stropni predali
Pritisnite gumb, da odprete predal za
spravljanje.
Predal lahko obremenite z največ
0,2 kg.

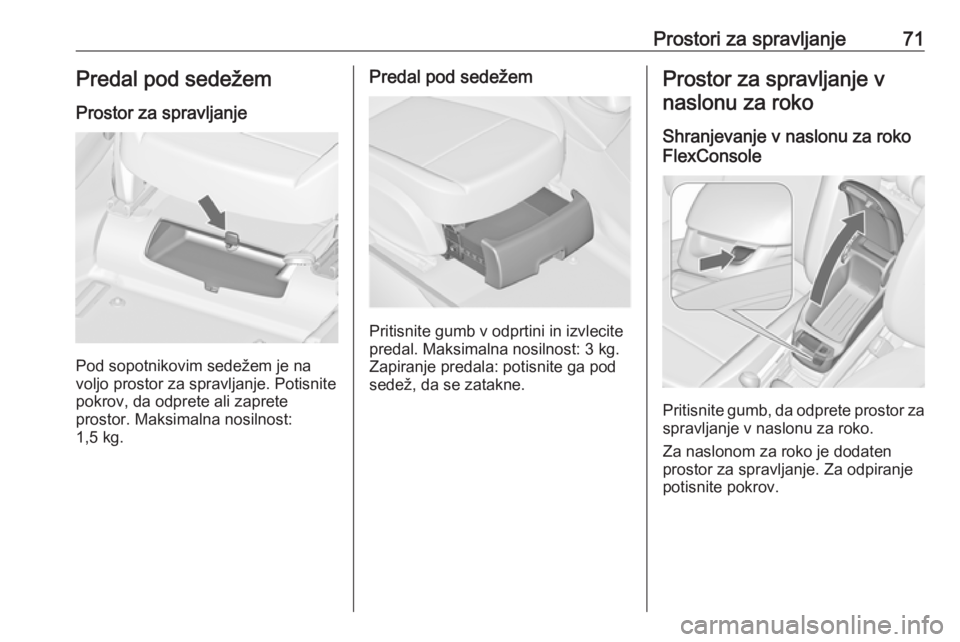

Prostori za spravljanje71Predal pod sedežemProstor za spravljanje
Pod sopotnikovim sedežem je na
voljo prostor za spravljanje. Potisnite
pokrov, da odprete ali zaprete
prostor. Maksimalna nosilnost:
1,5 kg.
Predal pod sedežem
Pritisnite gumb v odprtini in izvlecite
predal. Maksimalna nosilnost: 3 kg.
Zapiranje predala: potisnite ga pod
sedež, da se zatakne.
Prostor za spravljanje v
naslonu za roko
Shranjevanje v naslonu za roko
FlexConsole
Pritisnite gumb, da odprete prostor za
spravljanje v naslonu za roko.
Za naslonom za roko je dodaten
prostor za spravljanje. Za odpiranje
potisnite pokrov.

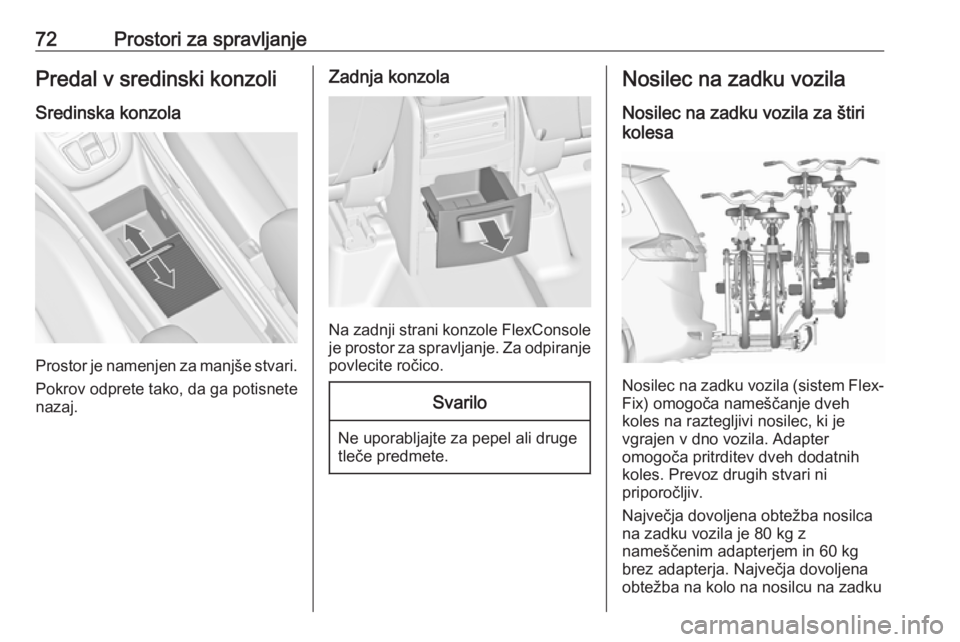

72Prostori za spravljanjePredal v sredinski konzoli
Sredinska konzola
Prostor je namenjen za manjše stvari. Pokrov odprete tako, da ga potisnete
nazaj.
Zadnja konzola
Na zadnji strani konzole FlexConsole je prostor za spravljanje. Za odpiranje
povlecite ročico.
Svarilo
Ne uporabljajte za pepel ali druge
tleče predmete.
Nosilec na zadku vozila
Nosilec na zadku vozila za štiri
kolesa
Nosilec na zadku vozila (sistem Flex- Fix) omogoča nameščanje dveh
koles na raztegljivi nosilec, ki je
vgrajen v dno vozila. Adapter
omogoča pritrditev dveh dodatnih
koles. Prevoz drugih stvari ni
priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 80 kg z
nameščenim adapterjem in 60 kg
brez adapterja. Največja dovoljena
obtežba na kolo na nosilcu na zadku

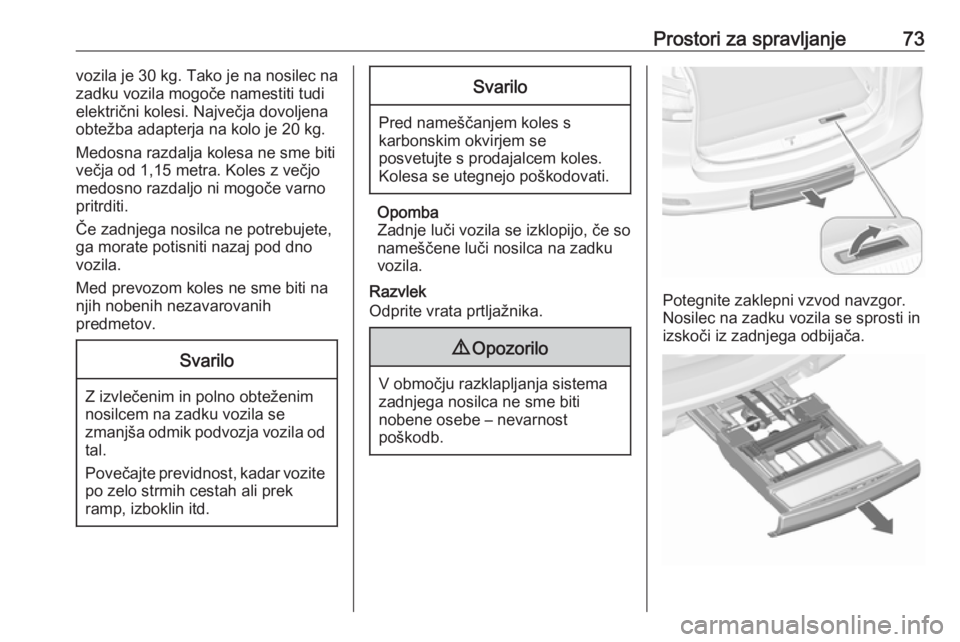

Prostori za spravljanje73vozila je 30 kg. Tako je na nosilec na
zadku vozila mogoče namestiti tudi
električni kolesi. Največja dovoljena
obtežba adapterja na kolo je 20 kg.
Medosna razdalja kolesa ne sme biti
večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na
njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po zelo strmih cestah ali prek
ramp, izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Opomba
Zadnje luči vozila se izklopijo, če so
nameščene luči nosilca na zadku
vozila.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Potegnite zaklepni vzvod navzgor.
Nosilec na zadku vozila se sprosti in
izskoči iz zadnjega odbijača.

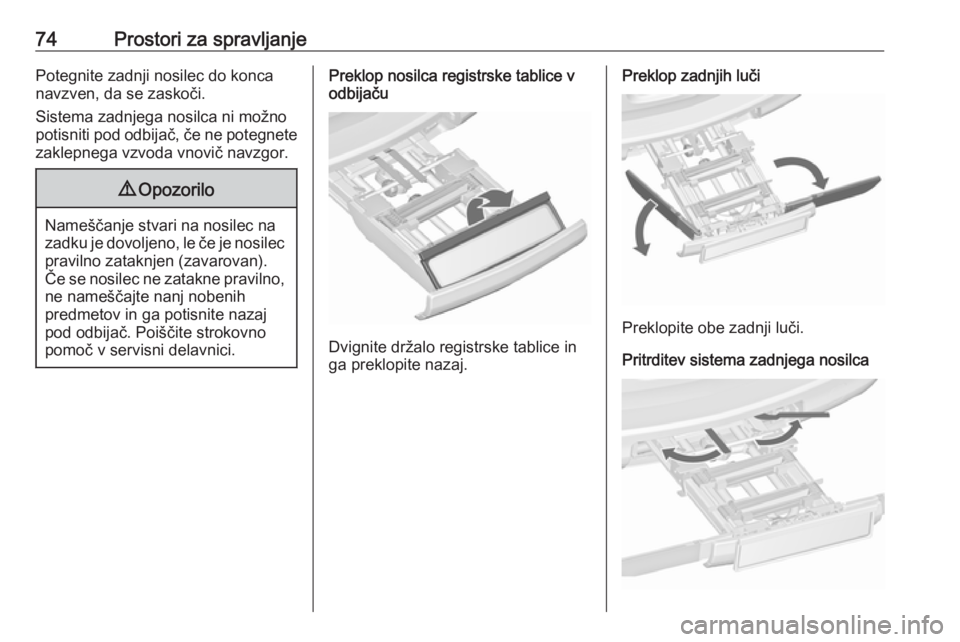

74Prostori za spravljanjePotegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop nosilca registrske tablice v
odbijaču
Dvignite držalo registrske tablice in
ga preklopite nazaj.
Preklop zadnjih luči
Preklopite obe zadnji luči.
Pritrditev sistema zadnjega nosilca

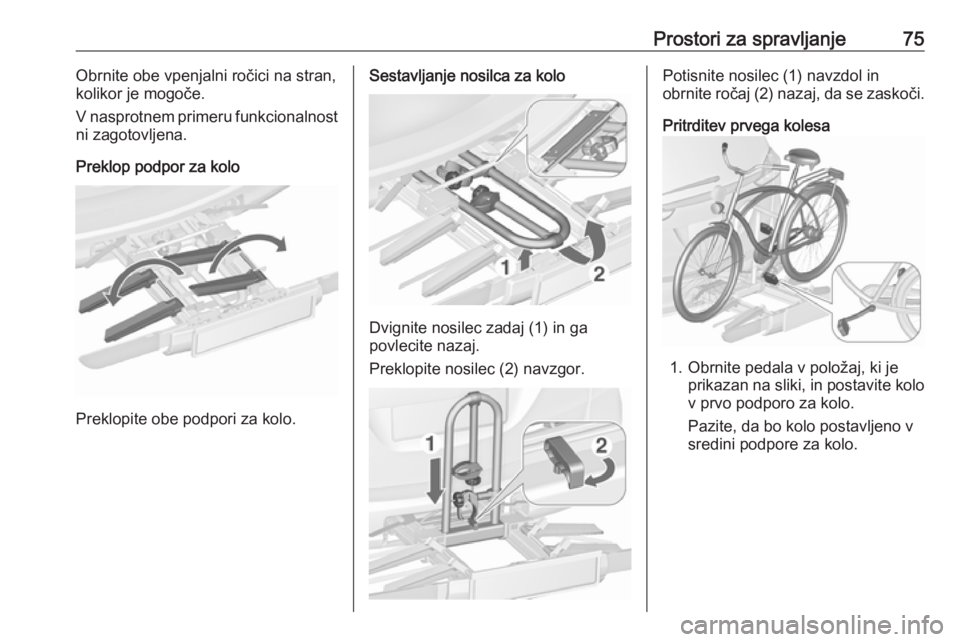

Prostori za spravljanje75Obrnite obe vpenjalni ročici na stran,
kolikor je mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Preklop podpor za kolo
Preklopite obe podpori za kolo.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov prvo podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.

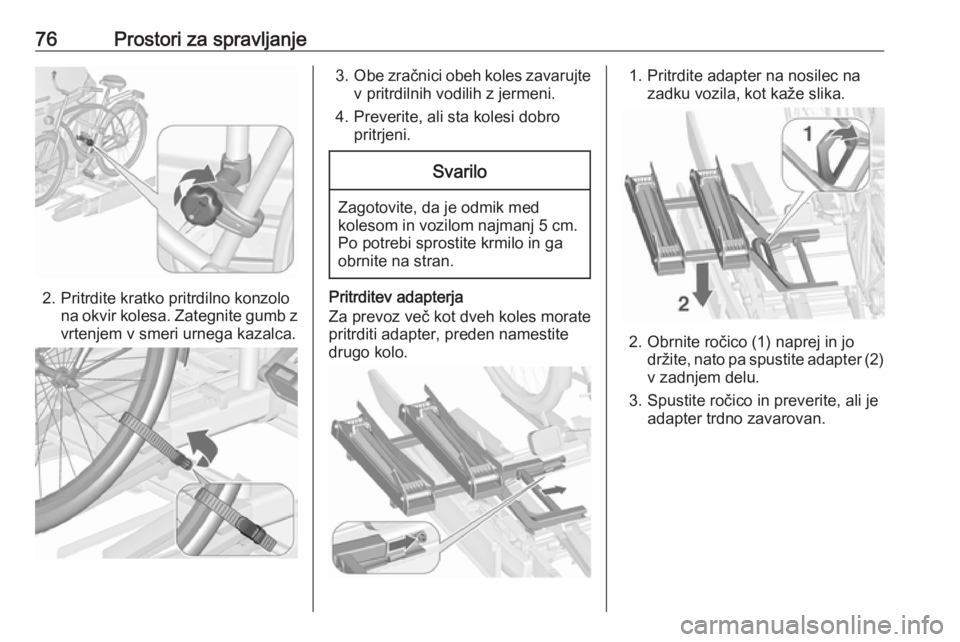

76Prostori za spravljanje
2. Pritrdite kratko pritrdilno konzolona okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
drugo kolo.
1. Pritrdite adapter na nosilec na zadku vozila, kot kaže slika.
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.

Prostori za spravljanje77
4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev nadaljnjih koles
Pritrditev nadaljnjih koles poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred nameščanjem kolesa po potrebi preklopite podpore za
naslednje kolo.
2. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.3. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
4. Vsako nadaljnje kolo poravnajte s
predhodno nameščenim
kolesom. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
5. Pritrdite kolesa s pritrdilnimi konzolami in povežite držala popostopku, ki je opisan za prvo
kolo. Pritrdilne konzole naj bodo
pritrjene vzporedno.
Za pritrditev drugega kolesa na
nosilec uporabite dolgo pritrdilno
konzolo.
Za pritrditev tretjega kolesa na
nosilec uporabite dolgo dodatno
pritrdilno konzolo.
Za pritrditev četrtega kolesa na
nosilec uporabite kratko dodatno
pritrdilno konzolo. Pritrdilno
konzolo morate pritrditi med
okviroma tretjega in četrtega
kolesa.

78Prostori za spravljanje

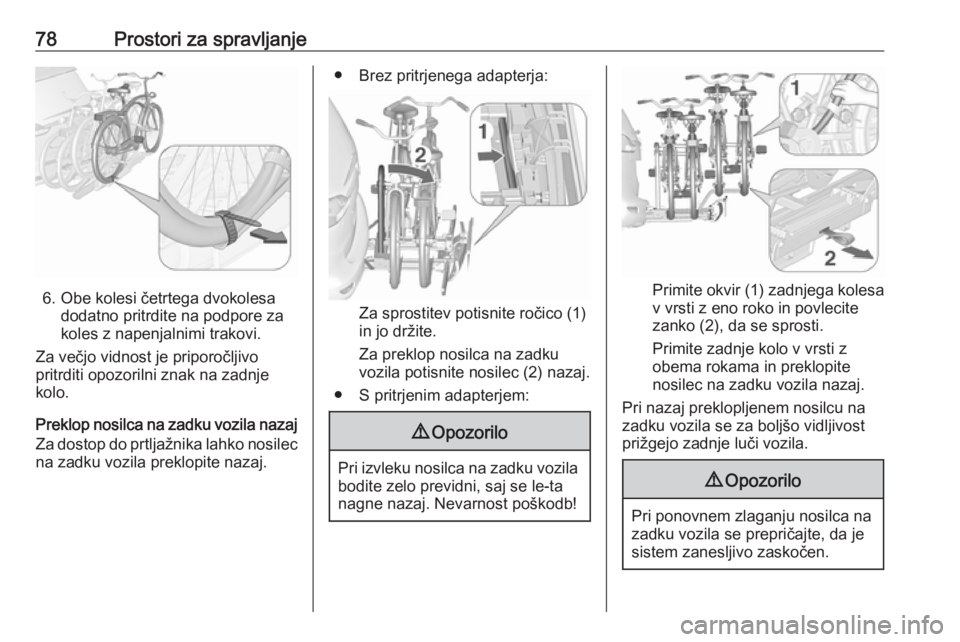

6. Obe kolesi četrtega dvokolesadodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
● Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1)
in jo držite.
Za preklop nosilca na zadku vozila potisnite nosilec (2) nazaj.
● S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir (1) zadnjega kolesa v vrsti z eno roko in povlecite
zanko (2), da se sprosti.
Primite zadnje kolo v vrsti z
obema rokama in preklopite
nosilec na zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na
zadku vozila se za boljšo vidljivost
prižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.
