adblue OPEL ZAFIRA C 2019 Sürücü El Kitabı (in Turkish)

86Göstergeler ve kumanda birimleriGöstergeler ve
kumanda birimleriKumanda birimleri ........................87
Direksiyon ayarı .........................87
Direksiyondaki kumanda tuşları ........................................ 87
Isıtmalı direksiyon ......................87
Korna ......................................... 88
Ön cam silecekleri ve yıkama sistemi ...................................... 88
Arka cam sileceği ve yıkama sistemi ...................................... 90
Dış hava sıcaklığı ......................90
Saat ........................................... 91
Aksesuar prizleri ........................92
Çakmak ..................................... 92
Küllükler ..................................... 93
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................93
Göstergeler ................................ 93
Kilometre saati ........................... 93
Kilometre sayacı ........................93
Seyir kilometre sayacı ...............93
Motor devir saati ........................94
Yakıt göstergesi .........................94Motor soğutma sıvısı sıcaklık
göstergesi ................................. 95
Servis ekranı ............................. 95
Kontrol lambaları .......................96
Dönüş lambaları ........................98
Emniyet kemeri takma uyarısı ...99
Hava yastığı sistemi ve kemer gerdiriciler ................................. 99
Hava yastığının devre dışı bırakılması .............................. 100
Ateşleme sistemi .....................100
Arıza gösterge lambası ...........100
Fren ve debriyaj sistemi ..........100
Pedalı çalıştırın ........................101
Elektrikli park freni ...................101
Elektrikli park freninde arıza ....101
Anti blokaj fren sistemi (ABS) ..101
Vites değiştirme .......................102
Servo direksiyon ......................102
İzleme mesafesi ......................102
Şerit değiştirme uyarısı ............102
Elektronik Stabilite Kontrolü kapalı ...................................... 102
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............102
Çekiş kontrol sistemi kapalı .....102
Ön ısıtma ................................. 102
Egzoz filtresi ............................ 103
AdBlue ..................................... 103
Lastik basıncı kontrol sistemi ..103Motor yağ basıncı ....................103
Düşük yakıt seviyesi ................104
Elektronik şifreli devre kesici (Immobilizer) ........................... 104
Dış aydınlatma ........................ 104
Uzun huzmeli far .....................104
Uzun huzmeli far asistanı ........104
LED ön farlar ........................... 104
Ön sis farları ............................ 105
Arka sis lambası ......................105
Hız Sabitleme Sistemi (Cruise control) ................................... 105
Ayarlanabilir hız sabitleyici ......105
Önde araç tespit edildi .............105
Hız sınırlayıcı ........................... 105
Trafik işareti asistanı ...............105
Kapı açık ................................. 105
Ekranlar ..................................... 106
Sürücü bilgi sistemi .................106
Bilgi ekranı ............................... 110
Araç mesajları ............................ 111
Uyarı sesleri ............................ 111
Pil gücü .................................... 112
Araç ayarlarının
kişiselleştirilmesi .......................112
Telematik hizmeti .......................114
OnStar ..................................... 114

98Göstergeler ve kumanda birimleriGenel bakışODönüş sinyali 3 98XEmniyet kemeri takma uyarısı
3 99vHava yastığı sistemi ve kemer
gerdiricileri 3 99VHava yastığının devre dışı bıra‐
kılması 3 100pŞarj sistemi 3 100ZArıza gösterge lambası 3 100RFren ve debriyaj sistemi 3 100mElektrikli park freni 3 101jElektrikli park freni arızası
3 101-Pedala basın 3 101uAnti blokaj fren sistemi (ABS)
3 101RVites değiştirme 3 102Eİzleme mesafesi 3 102cServo direksiyon 3 102)Şerit değiştirme uyarısı 3 102nElektronik Stabilite Kontrolü
kapalı 3 102bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 102kÇekiş Kontrol Sistemi kapalı
3 102!Ön ısıtma 3 102%Egzoz filtresi 3 103YAdBlue 3 103wLastik basıncı kontrol sistemi
3 103IMotor yağ basıncı 3 103YDüşük yakıt seviyesi 3 104dElektronik şifreli devre kesici
(immobilizer) 3 1048Dış aydınlatma 3 104CUzun hüzmeli far 3 104fUzun hüzmeli far asistanı
3 104fLED ön farlar 3 123>Sis farı 3 105rArka sis lambası 3 105mHız Sabitleme Sistemi (Cruise
control) 3 105 / Ayarlanabilir hız
sabitleyici 3 105CAyarlanabilir hız sabitleyici
3 105AÖnde araç tespit edildi 3 105LHız sınırlayıcı 3 105LTrafik işareti asistanı 3 105hKapı açık 3 105
Dönüş lambaları
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa
Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.

Göstergeler ve kumanda birimleri103Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Egzoz filtresi Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Egzoz filtresinin temizlenmesi
gerekir.
Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda Egzoz filtresi dolu. Temizleme
işlemini en kısa zamanda başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine
ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Egzoz filtresi 3 196, Stop-start
sistemi 3 193.AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 198.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanması durumunda Lastik basınç kaybı. Aracı derhal
durdurun ve lastik basıncını kontrol
edin.
Yanıp sönerse
Sistemde hata vardır veya basınç
sensörüne sahip olmayan bir lastik
takılmıştır (örneğin yedek lastik).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.Motor yağ basıncı
Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.
3. Diğer araçlara engel olmayacak şekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.

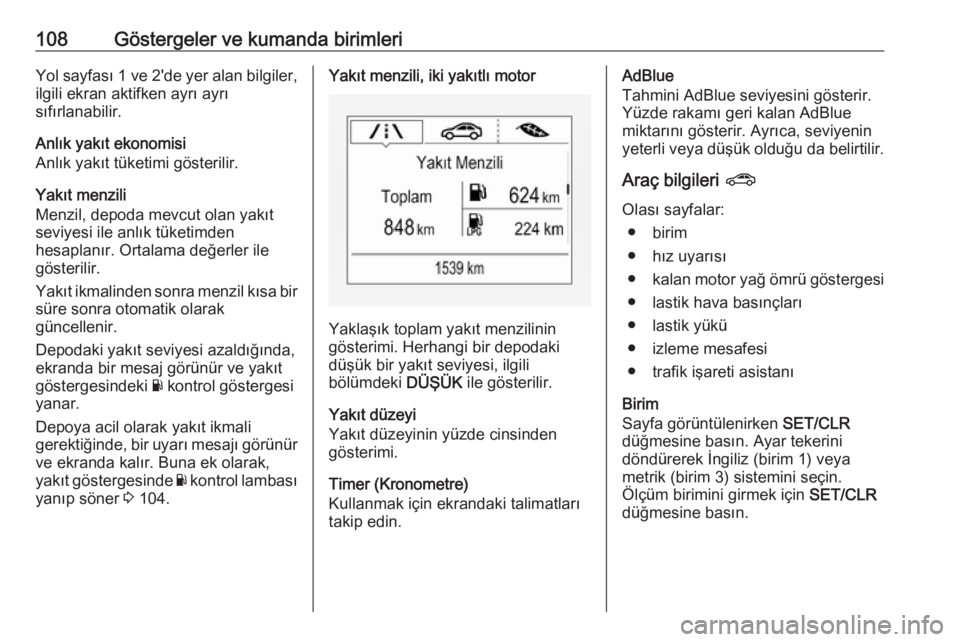

108Göstergeler ve kumanda birimleriYol sayfası 1 ve 2'de yer alan bilgiler,
ilgili ekran aktifken ayrı ayrı
sıfırlanabilir.
Anlık yakıt ekonomisi
Anlık yakıt tüketimi gösterilir.
Yakıt menzili
Menzil, depoda mevcut olan yakıt
seviyesi ile anlık tüketimden
hesaplanır. Ortalama değerler ile
gösterilir.
Yakıt ikmalinden sonra menzil kısa bir süre sonra otomatik olarak
güncellenir.
Depodaki yakıt seviyesi azaldığında,
ekranda bir mesaj görünür ve yakıt
göstergesindeki Y kontrol göstergesi
yanar.
Depoya acil olarak yakıt ikmali
gerektiğinde, bir uyarı mesajı görünür
ve ekranda kalır. Buna ek olarak,
yakıt göstergesinde Y kontrol lambası
yanıp söner 3 104.Yakıt menzili, iki yakıtlı motor
Yaklaşık toplam yakıt menzilinin
gösterimi. Herhangi bir depodaki düşük bir yakıt seviyesi, ilgili
bölümdeki DÜŞÜK ile gösterilir.
Yakıt düzeyi
Yakıt düzeyinin yüzde cinsinden
gösterimi.
Timer (Kronometre)
Kullanmak için ekrandaki talimatları
takip edin.
AdBlue
Tahmini AdBlue seviyesini gösterir.
Yüzde rakamı geri kalan AdBlue
miktarını gösterir. Ayrıca, seviyenin
yeterli veya düşük olduğu da belirtilir.
Araç bilgileri ?
Olası sayfalar: ● birim
● hız uyarısı
● kalan motor yağ ömrü göstergesi
● lastik hava basınçları
● lastik yükü
● izleme mesafesi
● trafik işareti asistanı
Birim
Sayfa görüntülenirken SET/CLR
düğmesine basın. Ayar tekerini
döndürerek İngiliz (birim 1) veya
metrik (birim 3) sistemini seçin.
Ölçüm birimini girmek için SET/CLR
düğmesine basın.

Sürüş ve kullanım189Sürüş ve kullanımSürüşle ilgili hatırlatmalar...........190
Aracın kontrolü ........................ 190
Direksiyon kullanımı ................190
Çalıştırma ve kullanım ...............190
İlk sürüş ................................... 190
Kontak anahtarı konumları ......190
Tutulan güç çıkışı ....................191
Motorun çalıştırılması ..............191
Yakıt kesme ............................. 193
Stop-start sistemi .....................193
Park etme ................................ 195
Motor egzozu ............................. 196
Egzoz filtresi ............................ 196
Katalitik konvertör ....................197
AdBlue ..................................... 198
Otomatik şanzıman ....................201
Şanzıman ekranı .....................201
Vites kolu ................................. 201
Manuel vites değiştirme modu . 202 Elektronik kontrollü sürüş programları ............................. 203
Arıza ........................................ 203
Güç kaynağı kesintisi ..............203
Manuel şanzıman ......................204Frenler....................................... 205
Anti blokaj fren sistemi (ABS) ..205
El freni ..................................... 206
Fren asistanı ............................ 208
Yokuşta kalkış desteği .............208
Sürüş kontrol sistemleri .............208
Çekiş kontrol sistemi ...............208
Elektronik Stabilite Kontrolü ....209
İnteraktif Sürüş Sistemi ...........211
Sürücü destek sistemleri ............212
Hız Sabitleme Sistemi (Cruise control) ................................... 212
Hız sınırlayıcı ........................... 214
Ayarlanabilir hız sabitleyici ......215
Önden çarpışma alarmı ...........221
Öndeki Mesafe Göstergesi ......225
Aktif Acil Frenleme ..................225
Park Asistanı ........................... 227
Yan kör nokta alarmı ...............230
Arka görüş kamerası ...............232
Trafik işareti desteği ................234
Şerit değiştirme uyarısı ............237
Yakıt ........................................... 238
Benzinli motorlar için yakıt .......238
Dizel motorlar için yakıt ...........240
Yakıt doldurma ........................ 240
Römork çekme ........................... 243
Genel Bilgiler ........................... 243Sürüş özellikleri, çekme ile ilgili
tavsiyeler ................................ 243
Römork/karavan çekme ..........243
Karavan/römork çekme ekipmanı ................................. 244
Karavan/römork stabilite asistanı (TSA) ......................... 247

198Sürüş ve kullanımAdBlue
Genel Bilgiler Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı (DEF) enjekte
edilerek elde edilir. Sıvı tarafından
salınan amonyak egzozdan gelen
azotlu gazlarla (NO x) reaksiyona girer
ve onu azot ve suya dönüştürür.
Bu sıvının adı AdBlue ®
'dur. %32 üre
ve %68 sudan oluşan toksik olmayan,
parlamaz, renksiz ve kokusuz bir
sıvıdır.9 Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
Tipik AdBlue tüketimi D16DTH veya
D16DTJ motora sahip araçlar için 1000 km başına yakl. 1,2 litre,
D20DTH motora sahip araçlarda ise
1000 km başına yakl. iki litredir.
Tüketim, sürüş tarzına (örn. yüksek
yük veya römork çekme) bağlı olarak daha yüksek de olabilir.
AdBlue deposu AdBlue deposu seviyesi ekran
menüsünde görülebilir.
Seviye uyarıları
Hesaplanan AdBlue menziline bağlı
olarak, Sürücü bilgi sisteminde farklı
mesajlar görüntülenir. Mesajlar ve
kısıtlamalar yasal bir gerekliliktir.
İlk olası uyarı AdBlue Menzili: 2400
km'dir .
Bu uyarı, hesaplanan menzille birlikte
kısa süreli olarak bir kez çıkacaktır.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Bir sonraki uyarı seviyesine, menzil
1750 km'nin altına düştüğünde girilir.
Geçerli menzille birlikte mesaj kontak
her açıldığında görüntülenecek ve
onaylanması gerekecektir 3 106. Bir
sonraki seviyeye girmeden önce
AdBlue'yu doldurun.
AdBlue menzili 900 km'nin altına
düştüğünde, aşağıdaki uyarı
mesajları sırayla görüntülenir ve iptal
edilemez:
● AdBlue Az Şimdi Doldur
● Motorun Yeniden Çalış. Önlendi
900 km .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.

Sürüş ve kullanım199Not
AdBlue tüketiminin yüksek olması halinde, Sürücü Bilgi Sistemi daha önceki uyarı aşamaları olmadan bu
uyarıyı görüntüleyebilir.
Son uyarı seviyesine AdBlue tankı
boşaldığında girilir. Motorun yeniden
çalıştırılması mümkün değildir.
Aşağıdaki uyarı mesajları sırayla
gösterilir ve iptal edilemez:
● AdBlue Boş Şimdi Doldur
● Motor Yeniden Çalışmıyor .
Buna ek olarak, kontrol lambası Y
sürekli olarak yanar.
Motorun çalışması aktif şekilde
engellenerek, aşağıdaki mesaj
görüntülenir:
Aracı Çalıştırmak için AdBlue
Doldurun .
Tank AdBlue ile tamamen
doldurulmalıdır, aksi takdirde
motorun yeniden çalıştırılması
mümkün değildir.Yüksek emisyon uyarılar
Egzoz emisyonu belli bir değerin
üzerine çıkarsa, Sürücü bilgi
sisteminde menzil uyarılarına benzer
uyarılar görüntülenir.
Egzoz sisteminin kontrol ettirilmesi
yönünde talepler ve en sonunda da
motorun yeniden çalıştırılmasının
önlendiğine dair bir duyuru
görüntülenir. Bu kısıtlamalar yasal bir
zorunluluktur.
Yardım için bir servise danışın.
AdBlue doldurmaDikkat
Sadece Avrupa standartları
DIN 70 070 ve ISO 22241-1 ile
uyumlu AdBlue ürünleri kullanın.
Katkı maddesi kullanmayın.
AdBlue'yu sulandırmayın.
Aksi takdirde, seçici katalitik
redüksiyon sistemi zarar görebilir.
Not
Bir dolum istasyonunda binek
araçlara uygun ağızlı bir dolum
pompasının bulunmadığı hallerde,
geri sıçrama ve taşmayı önlemek ve tanktan gelen buharların içeride
kalıp dışarıya çıkmamalarını
sağlamak için, sadece ikmal için
sızdırmaz dolum adaptörü olan
AdBlue şişeleri veya kutuları
kullanın. Şişe ve kutu ambalajlı
AdBlue birçok dolum istasyonunda
mevcuttur ve örn. Opel bayileri ve
diğer perakende satış noktalarında
satın alınabilir.
AdBlue'nun dayanıklılığı sınırlı
olduğu için, doldurmadan önce son
kullanım tarihini kontrol edin.
Not
Koruyucu kapağı dolum boğazından
çevirerek çıkarırken, amonyak
buğusu çıkabilir. Buğu nahoş bir
kokuya sahip olduğundan
solumayın. Buğu solunduğunda
zararlı değildir.

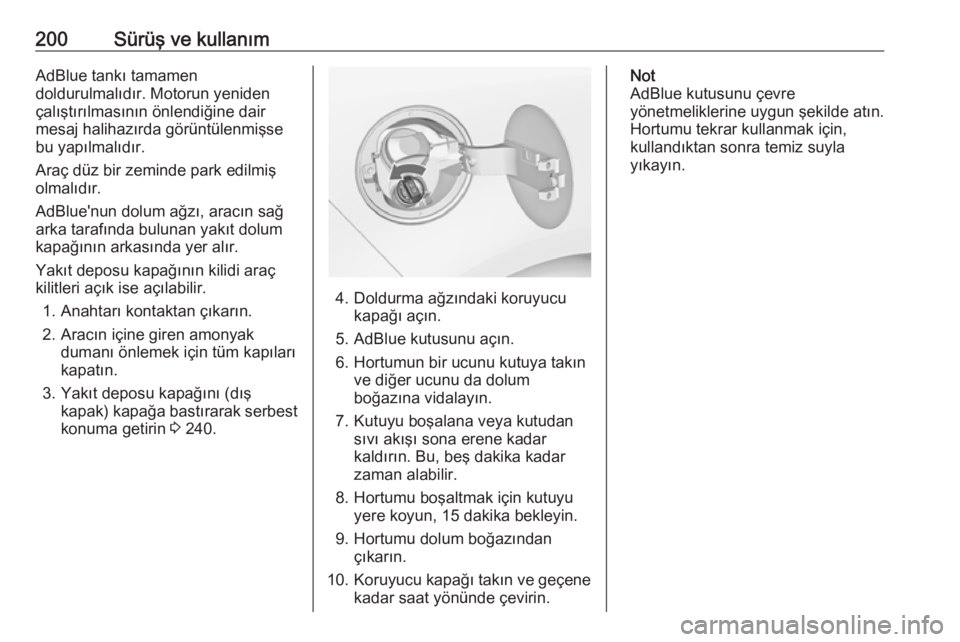

200Sürüş ve kullanımAdBlue tankı tamamen
doldurulmalıdır. Motorun yeniden
çalıştırılmasının önlendiğine dair
mesaj halihazırda görüntülenmişse
bu yapılmalıdır.
Araç düz bir zeminde park edilmiş
olmalıdır.
AdBlue'nun dolum ağzı, aracın sağ
arka tarafında bulunan yakıt dolum
kapağının arkasında yer alır.
Yakıt deposu kapağının kilidi araç
kilitleri açık ise açılabilir.
1. Anahtarı kontaktan çıkarın.
2. Aracın içine giren amonyak dumanı önlemek için tüm kapıları
kapatın.
3. Yakıt deposu kapağını (dış kapak) kapağa bastırarak serbest
konuma getirin 3 240.
4. Doldurma ağzındaki koruyucu
kapağı açın.
5. AdBlue kutusunu açın. 6. Hortumun bir ucunu kutuya takın ve diğer ucunu da dolumboğazına vidalayın.
7. Kutuyu boşalana veya kutudan sıvı akışı sona erene kadar
kaldırın. Bu, beş dakika kadar
zaman alabilir.
8. Hortumu boşaltmak için kutuyu yere koyun, 15 dakika bekleyin.
9. Hortumu dolum boğazından çıkarın.
10. Koruyucu kapağı takın ve geçene
kadar saat yönünde çevirin.
Not
AdBlue kutusunu çevre
yönetmeliklerine uygun şekilde atın.
Hortumu tekrar kullanmak için,
kullandıktan sonra temiz suyla
yıkayın.

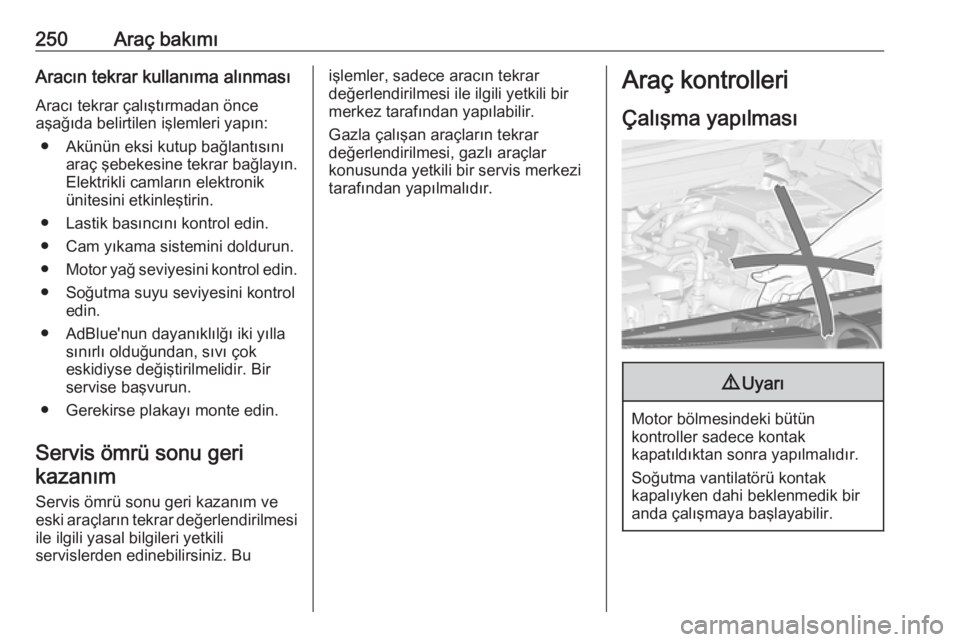

250Araç bakımıAracın tekrar kullanıma alınmasıAracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin.
● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● AdBlue'nun dayanıklılğı iki yılla sınırlı olduğundan, sıvı çok
eskidiyse değiştirilmelidir. Bir
servise başvurun.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım veeski araçların tekrar değerlendirilmesi
ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Buişlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir merkez tarafından yapılabilir.
Gazla çalışan araçların tekrar
değerlendirilmesi, gazlı araçlar
konusunda yetkili bir servis merkezi
tarafından yapılmalıdır.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.

Servis ve bakım297Uygun motor yağını kalitesine ve
minimum ortam sıcaklığına göre
seçin 3 300.
İlave motor yağı katkı maddeleri
İlave motor yağı katkı maddelerinin
kullanılması hasarlara ve garanti
hakkının silinmesine yol açabilir.
Motor yağı viskozite dereceleri
SAE viskozitesi yağın kalınlığı ile ilgili
bilgi verir.
Çok nitelikli yağlar iki sayı ile belirtilir, ör. SAE 5W-30. Birinci rakamdan
sonra bir W gelir (düşük sıcaklık
viskozitesini belirtir) ve ikinci rakam
da yüksek sıcaklıktaki viskoziteyi
gösterir.
Bulunduğunuz bölgenin minimum
çevre sıcaklığına göre uygun olan
viskozite derecesini seçin 3 300.
Önerilen tüm viskozite dereceleri
yüksek ortam sıcaklıkları için
uygundur.
Soğutma suyu ve antifriz
Sadece araç için onaylanmış organik
asit tipi uzun ömürlü soğutucu (LLC)
antifriz kullanın. Bir servise başvurun.Sisteme fabrikada yaklaşık -28 °C'ye kadar mükemmel korozyon önleme
ve donma koruması özelliklerine
sahip soğutma suyu doldurulmuştur.
Çok düşük sıcaklıkların oluştuğu
kuzey ülkelerinde fabrikada
doldurulan antifriz yaklaşık -37 °C'ye
kadar koruma sağlar. Bu
konsantrasyon tüm yıl boyunca sabit
olmalıdır. Ek korozyon koruması veya hafif kaçakların önlenmesi için
kullanılan ilave soğutma sıvısı
katkıları fonksiyon bozukluklarına
sebep olabilir. Bu tür ilave soğutma
sıvısı katkılarının kullanılması
nedeniyle oluşan zararlardan dolayı
hiçbir sorumluluk kabul
edilmemektedir.
Fren ve debriyaj hidroliği sıvısı Fren hidroliği zamanla atmosferden
nem emdiğinden dolayı fren etkisi
düşebilir. Bundan dolayı güvenliğiniz
için, öngörülen servis aralıklarında
fren hidrolik sıvısı değiştirilmelidir.Cam yıkama suyu
Silecek lastiklerine, boyaya, plastik ve
kauçuk parçalara bir zarar gelmemesi
için yalnızca araç için onaylanmış
yıkama sistemi sıvısı kullanın. Bir
servise başvurun.
AdBlue
Egzoz emisyonundaki azot oksitleri
azaltmak için sadece AdBlue kullanın 3 198.
