Page 61 of 361

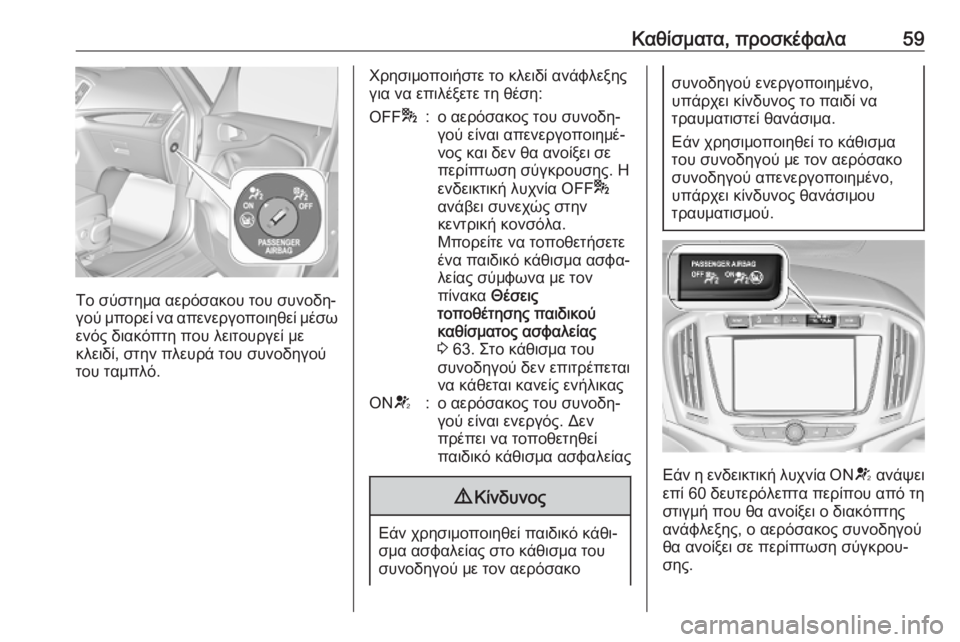

Καθίσματα, προσκέφαλα59
Το σύστημα αερόσακου του συνοδη‐
γού μπορεί να απενεργοποιηθεί μέσω
ενός διακόπτη που λειτουργεί με
κλειδί, στην πλευρά του συνοδηγού
του ταμπλό.
Χρησιμοποιήστε το κλειδί ανάφλεξης
για να επιλέξετε τη θέση:OFF *:ο αερόσακος του συνοδη‐
γού είναι απενεργοποιημέ‐
νος και δεν θα ανοίξει σε
περίπτωση σύγκρουσης. Η
ενδεικτική λυχνία OFF *
ανάβει συνεχώς στην
κεντρική κονσόλα.
Μπορείτε να τοποθετήσετε
ένα παιδικό κάθισμα ασφα‐
λείας σύμφωνα με τον
πίνακα Θέσεις
τοποθέτησης παιδικού
καθίσματος ασφαλείας
3 63. Στο κάθισμα του
συνοδηγού δεν επιτρέπεται
να κάθεται κανείς ενήλικαςON V:ο αερόσακος του συνοδη‐
γού είναι ενεργός. Δεν
πρέπει να τοποθετηθεί
παιδικό κάθισμα ασφαλείας9 Κίνδυνος
Εάν χρησιμοποιηθεί παιδικό κάθι‐
σμα ασφαλείας στο κάθισμα του
συνοδηγού με τον αερόσακο
συνοδηγού ενεργοποιημένο,
υπάρχει κίνδυνος το παιδί να
τραυματιστεί θανάσιμα.
Εάν χρησιμοποιηθεί το κάθισμα
του συνοδηγού με τον αερόσακο
συνοδηγού απενεργοποιημένο,
υπάρχει κίνδυνος θανάσιμου
τραυματισμού.
Εάν η ενδεικτική λυχνία ON V ανάψει
επί 60 δευτερόλεπτα περίπου από τη
στιγμή που θα ανοίξει ο διακόπτης
ανάφλεξης, ο αερόσακος συνοδηγού
θα ανοίξει σε περίπτωση σύγκρου‐
σης.
Page 62 of 361

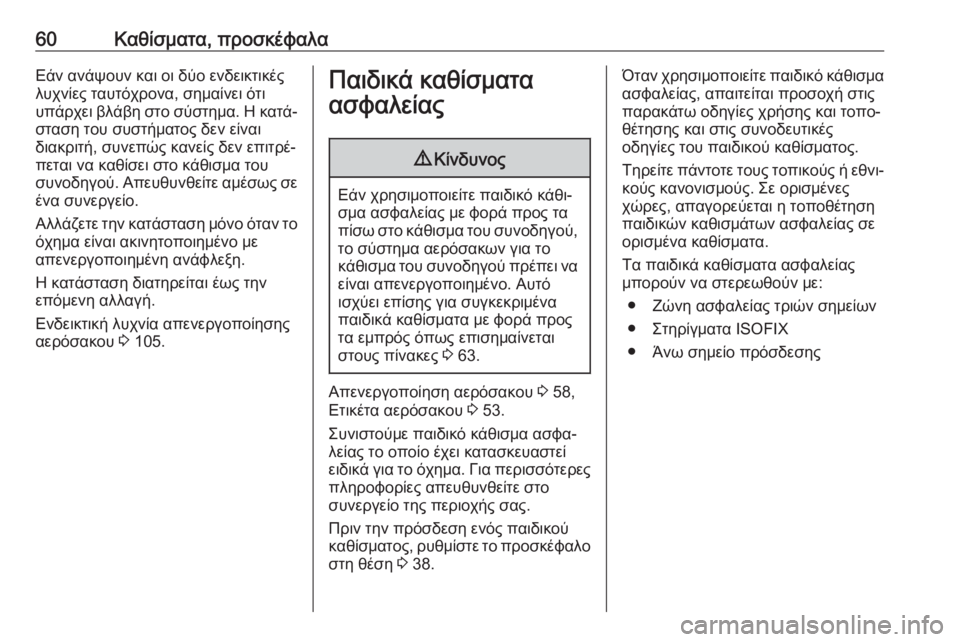

60Καθίσματα, προσκέφαλαΕάν ανάψουν και οι δύο ενδεικτικές
λυχνίες ταυτόχρονα, σημαίνει ότι
υπάρχει βλάβη στο σύστημα. Η κατά‐ σταση του συστήματος δεν είναι
διακριτή, συνεπώς κανείς δεν επιτρέ‐
πεται να καθίσει στο κάθισμα του συνοδηγού. Απευθυνθείτε αμέσως σε
ένα συνεργείο.
Αλλάζετε την κατάσταση μόνο όταν το
όχημα είναι ακινητοποιημένο με
απενεργοποιημένη ανάφλεξη.
Η κατάσταση διατηρείται έως την
επόμενη αλλαγή.
Ενδεικτική λυχνία απενεργοποίησης αερόσακου 3 105.Παιδικά καθίσματα
ασφαλείας9 Κίνδυνος
Εάν χρησιμοποιείτε παιδικό κάθι‐
σμα ασφαλείας με φορά προς τα πίσω στο κάθισμα του συνοδηγού,
το σύστημα αερόσακων για το
κάθισμα του συνοδηγού πρέπει να είναι απενεργοποιημένο. Αυτό
ισχύει επίσης για συγκεκριμένα
παιδικά καθίσματα με φορά προς τα εμπρός όπως επισημαίνεται
στους πίνακες 3 63.
Απενεργοποίηση αερόσακου 3 58,
Ετικέτα αερόσακου 3 53.
Συνιστούμε παιδικό κάθισμα ασφα‐
λείας το οποίο έχει κατασκευαστεί
ειδικά για το όχημα. Για περισσότερες πληροφορίες απευθυνθείτε στο
συνεργείο της περιοχής σας.
Πριν την πρόσδεση ενός παιδικού
καθίσματος, ρυθμίστε το προσκέφαλο
στη θέση 3 38.
Όταν χρησιμοποιείτε παιδικό κάθισμα
ασφαλείας, απαιτείται προσοχή στις
παρακάτω οδηγίες χρήσης και τοπο‐
θέτησης και στις συνοδευτικές
οδηγίες του παιδικού καθίσματος.
Τηρείτε πάντοτε τους τοπικούς ή εθνι‐ κούς κανονισμούς. Σε ορισμένες
χώρες, απαγορεύεται η τοποθέτηση
παιδικών καθισμάτων ασφαλείας σε
ορισμένα καθίσματα.
Τα παιδικά καθίσματα ασφαλείας
μπορούν να στερεωθούν με:
● Ζώνη ασφαλείας τριών σημείων
● Στηρίγματα ISOFIX
● Άνω σημείο πρόσδεσης
Page 63 of 361

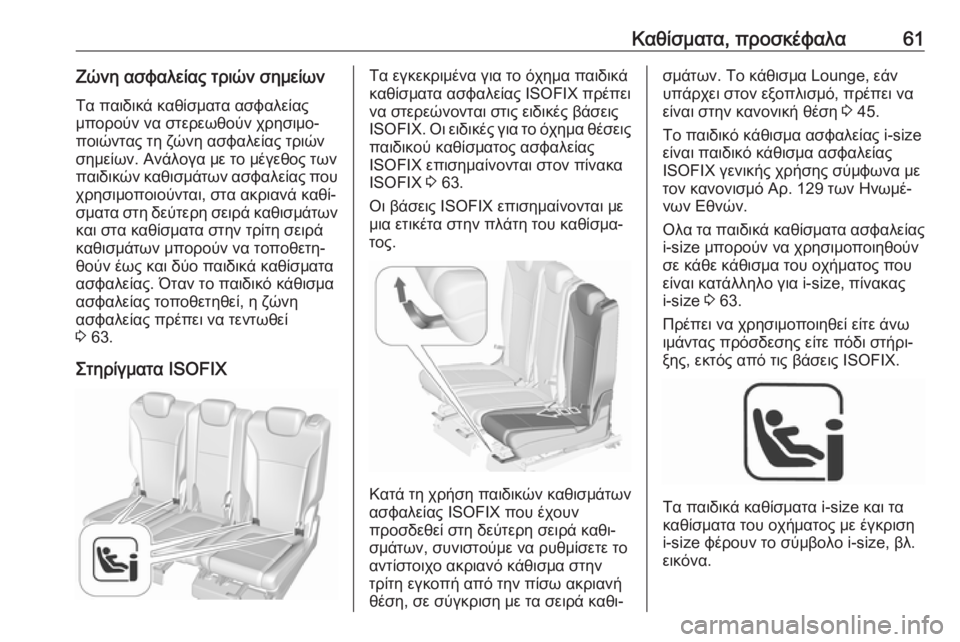

Καθίσματα, προσκέφαλα61Ζώνη ασφαλείας τριών σημείων
Τα παιδικά καθίσματα ασφαλείας
μπορούν να στερεωθούν χρησιμο‐
ποιώντας τη ζώνη ασφαλείας τριών
σημείων. Ανάλογα με το μέγεθος των
παιδικών καθισμάτων ασφαλείας που χρησιμοποιούνται, στα ακριανά καθί‐
σματα στη δεύτερη σειρά καθισμάτων και στα καθίσματα στην τρίτη σειρά
καθισμάτων μπορούν να τοποθετη‐
θούν έως και δύο παιδικά καθίσματα
ασφαλείας. Όταν το παιδικό κάθισμα
ασφαλείας τοποθετηθεί, η ζώνη
ασφαλείας πρέπει να τεντωθεί
3 63.
Στηρίγματα ISOFIXΤα εγκεκριμένα για το όχημα παιδικά
καθίσματα ασφαλείας ISOFIX πρέπει
να στερεώνονται στις ειδικές βάσεις
ISOFIX . Οι ειδικές για το όχημα θέσεις
παιδικού καθίσματος ασφαλείας
ISOFIX επισημαίνονται στον πίνακα
ISOFIX 3 63.
Οι βάσεις ISOFIX επισημαίνονται με μια ετικέτα στην πλάτη του καθίσμα‐
τος.
Κατά τη χρήση παιδικών καθισμάτων
ασφαλείας ISOFIX που έχουν
προσδεθεί στη δεύτερη σειρά καθι‐
σμάτων, συνιστούμε να ρυθμίσετε το
αντίστοιχο ακριανό κάθισμα στην
τρίτη εγκοπή από την πίσω ακριανή
θέση, σε σύγκριση με τα σειρά καθι‐
σμάτων. Το κάθισμα Lounge, εάν
υπάρχει στον εξοπλισμό, πρέπει να
είναι στην κανονική θέση 3 45.
Το παιδικό κάθισμα ασφαλείας i-size
είναι παιδικό κάθισμα ασφαλείας
ISOFIX γενικής χρήσης σύμφωνα με
τον κανονισμό Αρ. 129 των Ηνωμέ‐
νων Εθνών.
Ολα τα παιδικά καθίσματα ασφαλείας i-size μπορούν να χρησιμοποιηθούν
σε κάθε κάθισμα του οχήματος που
είναι κατάλληλο για i-size, πίνακας
i-size 3 63.
Πρέπει να χρησιμοποιηθεί είτε άνω
ιμάντας πρόσδεσης είτε πόδι στήρι‐
ξης, εκτός από τις βάσεις ISOFIX.
Τα παιδικά καθίσματα i-size και τα
καθίσματα του οχήματος με έγκριση
i-size φέρουν το σύμβολο i-size, βλ.
εικόνα.
Page 64 of 361

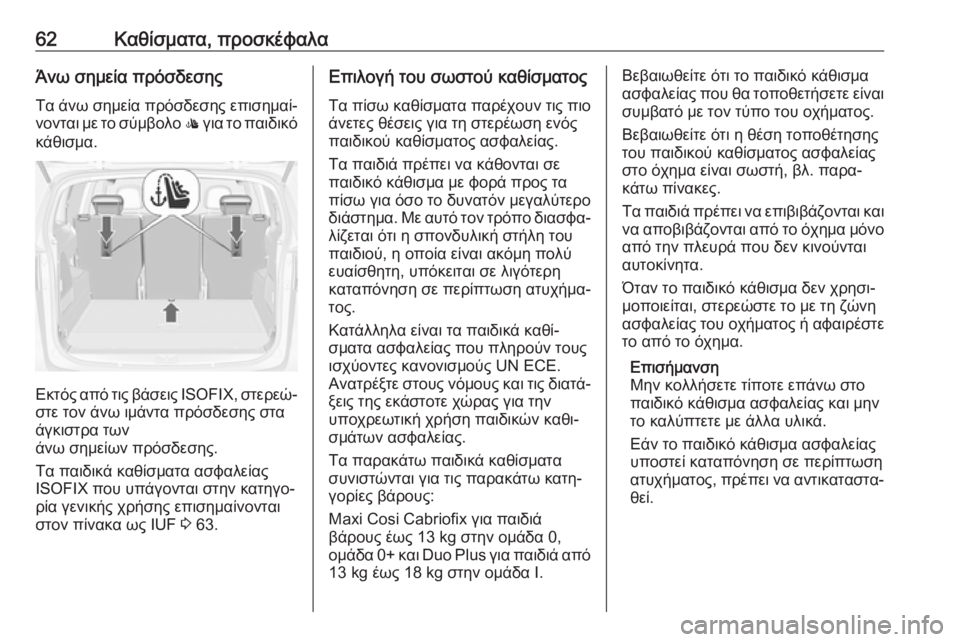

62Καθίσματα, προσκέφαλαΆνω σημεία πρόσδεσηςΤα άνω σημεία πρόσδεσης επισημαί‐
νονται με το σύμβολο : για το παιδικό
κάθισμα.
Εκτός από τις βάσεις ISOFIX, στερεώ‐
στε τον άνω ιμάντα πρόσδεσης στα
άγκιστρα των
άνω σημείων πρόσδεσης.
Τα παιδικά καθίσματα ασφαλείας
ISOFIX που υπάγονται στην κατηγο‐
ρία γενικής χρήσης επισημαίνονται
στον πίνακα ως IUF 3 63.
Επιλογή του σωστού καθίσματος
Τα πίσω καθίσματα παρέχουν τις πιο
άνετες θέσεις για τη στερέωση ενός
παιδικού καθίσματος ασφαλείας.
Τα παιδιά πρέπει να κάθονται σε
παιδικό κάθισμα με φορά προς τα
πίσω για όσο το δυνατόν μεγαλύτερο διάστημα. Με αυτό τον τρόπο διασφα‐
λίζεται ότι η σπονδυλική στήλη του
παιδιού, η οποία είναι ακόμη πολύ
ευαίσθητη, υπόκειται σε λιγότερη
καταπόνηση σε περίπτωση ατυχήμα‐
τος.
Κατάλληλα είναι τα παιδικά καθί‐
σματα ασφαλείας που πληρούν τους
ισχύοντες κανονισμούς UN ECE.
Ανατρέξτε στους νόμους και τις διατά‐ ξεις της εκάστοτε χώρας για την
υποχρεωτική χρήση παιδικών καθι‐
σμάτων ασφαλείας.
Τα παρακάτω παιδικά καθίσματα συνιστώνται για τις παρακάτω κατη‐
γορίες βάρους:
Maxi Cosi Cabriofix για παιδιά
βάρους έως 13 kg στην ομάδα 0,
ομάδα 0+ και Duo Plus για παιδιά από 13 kg έως 18 kg στην ομάδα I.Βεβαιωθείτε ότι το παιδικό κάθισμα
ασφαλείας που θα τοποθετήσετε είναι
συμβατό με τον τύπο του οχήματος.
Βεβαιωθείτε ότι η θέση τοποθέτησης
του παιδικού καθίσματος ασφαλείας
στο όχημα είναι σωστή, βλ. παρα‐
κάτω πίνακες.
Τα παιδιά πρέπει να επιβιβάζονται και να αποβιβάζονται από το όχημα μόνο
από την πλευρά που δεν κινούνται
αυτοκίνητα.
Όταν το παιδικό κάθισμα δεν χρησι‐
μοποιείται, στερεώστε το με τη ζώνη
ασφαλείας του οχήματος ή αφαιρέστε το από το όχημα.
Επισήμανση
Μην κολλήσετε τίποτε επάνω στο
παιδικό κάθισμα ασφαλείας και μην
το καλύπτετε με άλλα υλικά.
Εάν το παιδικό κάθισμα ασφαλείας
υποστεί καταπόνηση σε περίπτωση
ατυχήματος, πρέπει να αντικαταστα‐
θεί.
Page 65 of 361

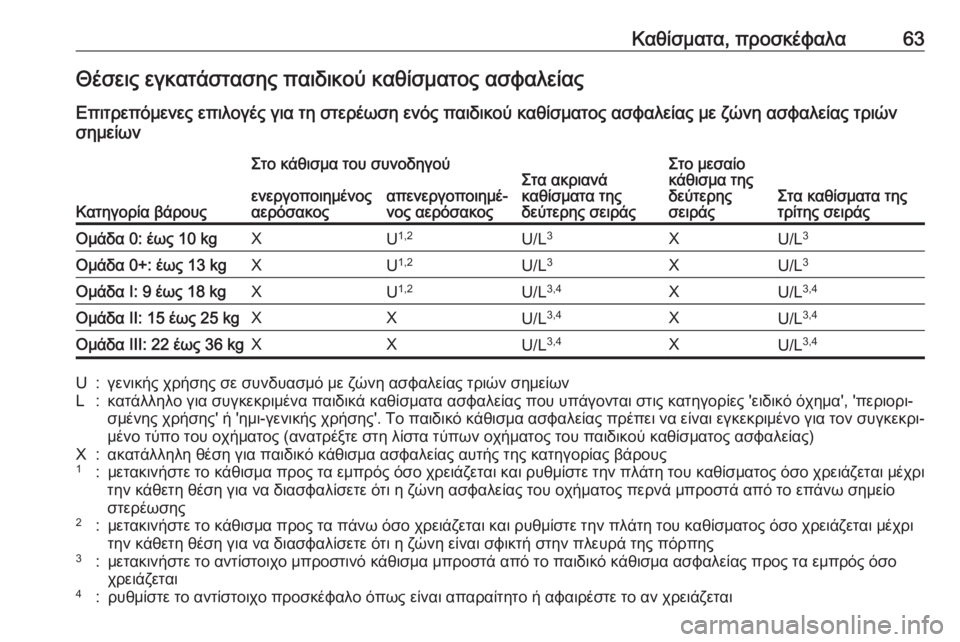

Καθίσματα, προσκέφαλα63Θέσεις εγκατάστασης παιδικού καθίσματος ασφαλείας
Επιτρεπόμενες επιλογές για τη στερέωση ενός παιδικού καθίσματος ασφαλείας με ζώνη ασφαλείας τριών
σημείων
Κατηγορία βάρους
Στο κάθισμα του συνοδηγούΣτα ακριανά
καθίσματα της
δεύτερης σειράςΣτο μεσαίο
κάθισμα της
δεύτερης
σειράς
Στα καθίσματα της
τρίτης σειράς
ενεργοποιημένος
αερόσακοςαπενεργοποιημέ‐
νος αερόσακοςΟμάδα 0: έως 10 kgXU 1,2U/L 3XU/L3Ομάδα 0+: έως 13 kgXU1,2U/L 3XU/L3Ομάδα Ι: 9 έως 18 kgXU1,2U/L 3,4XU/L3,4Ομάδα ΙΙ: 15 έως 25 kgXXU/L3,4XU/L3,4Ομάδα ΙΙΙ: 22 έως 36 kgXXU/L3,4XU/L3,4U:γενικής χρήσης σε συνδυασμό με ζώνη ασφαλείας τριών σημείωνL:κατάλληλο για συγκεκριμένα παιδικά καθίσματα ασφαλείας που υπάγονται στις κατηγορίες 'ειδικό όχημα', 'περιορι‐
σμένης χρήσης' ή 'ημι-γενικής χρήσης'. Το παιδικό κάθισμα ασφαλείας πρέπει να είναι εγκεκριμένο για τον συγκεκρι‐
μένο τύπο του οχήματος (ανατρέξτε στη λίστα τύπων οχήματος του παιδικού καθίσματος ασφαλείας)X:ακατάλληλη θέση για παιδικό κάθισμα ασφαλείας αυτής της κατηγορίας βάρους1:μετακινήστε το κάθισμα προς τα εμπρός όσο χρειάζεται και ρυθμίστε την πλάτη του καθίσματος όσο χρειάζεται μέχρι
την κάθετη θέση για να διασφαλίσετε ότι η ζώνη ασφαλείας του οχήματος περνά μπροστά από το επάνω σημείο στερέωσης2:μετακινήστε το κάθισμα προς τα πάνω όσο χρειάζεται και ρυθμίστε την πλάτη του καθίσματος όσο χρειάζεται μέχρι την κάθετη θέση για να διασφαλίσετε ότι η ζώνη είναι σφικτή στην πλευρά της πόρπης3:μετακινήστε το αντίστοιχο μπροστινό κάθισμα μπροστά από το παιδικό κάθισμα ασφαλείας προς τα εμπρός όσο
χρειάζεται4:ρυθμίστε το αντίστοιχο προσκέφαλο όπως είναι απαραίτητο ή αφαιρέστε το αν χρειάζεται
Page 66 of 361

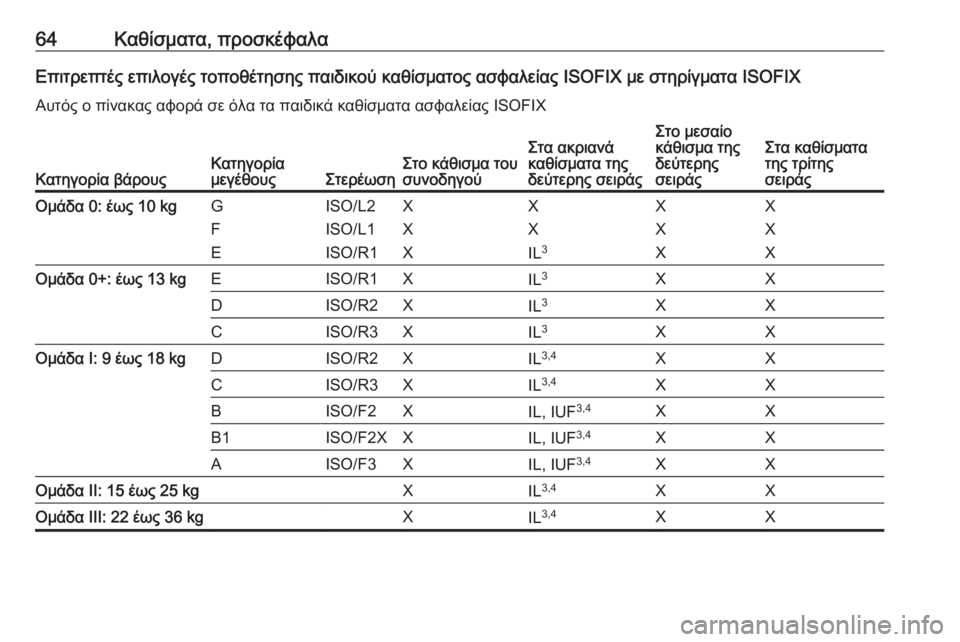

64Καθίσματα, προσκέφαλαΕπιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας ISOFIX με στηρίγματα ISOFIXΑυτός ο πίνακας αφορά σε όλα τα παιδικά καθίσματα ασφαλείας ISOFIX
Κατηγορία βάρουςΚατηγορία
μεγέθουςΣτερέωσηΣτο κάθισμα του
συνοδηγούΣτα ακριανά
καθίσματα της
δεύτερης σειράςΣτο μεσαίο
κάθισμα της
δεύτερης
σειράςΣτα καθίσματα
της τρίτης
σειράςΟμάδα 0: έως 10 kgG
F
ΕISO/L2
ISO/L1
ISO/R1X
X
XX
X
IL 3X
X
XX
X
XΟμάδα 0+: έως 13 kgΕISO/R1XIL 3XXDISO/R2XIL3XXCISO/R3XIL3XXΟμάδα Ι: 9 έως 18 kgDISO/R2XIL3,4XXCISO/R3XIL3,4XXBISO/F2XIL, IUF 3,4XXB1ISO/F2XXIL, IUF3,4XXAISO/F3XIL, IUF 3,4XXΟμάδα II: 15 έως 25 kgXIL3,4XXΟμάδα IIΙ: 22 έως 36 kgXIL3,4XX
Page 67 of 361

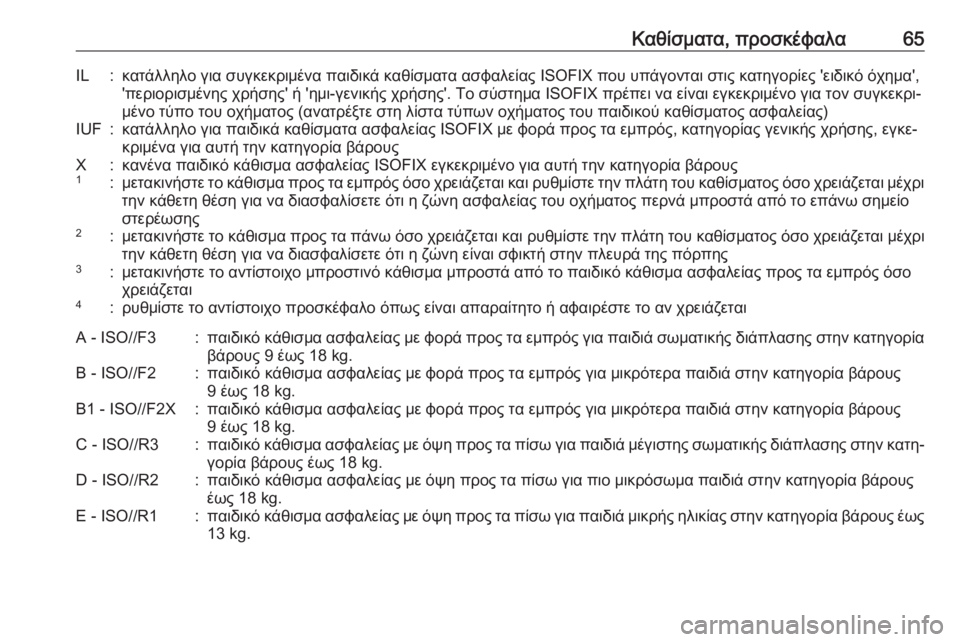

Καθίσματα, προσκέφαλα65IL:κατάλληλο για συγκεκριμένα παιδικά καθίσματα ασφαλείας ISOFIX που υπάγονται στις κατηγορίες 'ειδικό όχημα','περιορισμένης χρήσης' ή 'ημι-γενικής χρήσης'. Το σύστημα ISOFIX πρέπει να είναι εγκεκριμένο για τον συγκεκρι‐ μένο τύπο του οχήματος (ανατρέξτε στη λίστα τύπων οχήματος του παιδικού καθίσματος ασφαλείας)IUF:κατάλληλο για παιδικά καθίσματα ασφαλείας ISOFIX με φορά προς τα εμπρός, κατηγορίας γενικής χρήσης, εγκε‐κριμένα για αυτή την κατηγορία βάρουςX:κανένα παιδικό κάθισμα ασφαλείας ISOFIX εγκεκριμένο για αυτή την κατηγορία βάρους1:μετακινήστε το κάθισμα προς τα εμπρός όσο χρειάζεται και ρυθμίστε την πλάτη του καθίσματος όσο χρειάζεται μέχρι την κάθετη θέση για να διασφαλίσετε ότι η ζώνη ασφαλείας του οχήματος περνά μπροστά από το επάνω σημείοστερέωσης2:μετακινήστε το κάθισμα προς τα πάνω όσο χρειάζεται και ρυθμίστε την πλάτη του καθίσματος όσο χρειάζεται μέχρι
την κάθετη θέση για να διασφαλίσετε ότι η ζώνη είναι σφικτή στην πλευρά της πόρπης3:μετακινήστε το αντίστοιχο μπροστινό κάθισμα μπροστά από το παιδικό κάθισμα ασφαλείας προς τα εμπρός όσο
χρειάζεται4:ρυθμίστε το αντίστοιχο προσκέφαλο όπως είναι απαραίτητο ή αφαιρέστε το αν χρειάζεταιA - ISO//F3:παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για παιδιά σωματικής διάπλασης στην κατηγορία βάρους 9 έως 18 kg.B - ISO//F2:παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για μικρότερα παιδιά στην κατηγορία βάρους
9 έως 18 kg.B1 - ISO//F2X:παιδικό κάθισμα ασφαλείας με φορά προς τα εμπρός για μικρότερα παιδιά στην κατηγορία βάρους
9 έως 18 kg.C - ISO//R3:παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για παιδιά μέγιστης σωματικής διάπλασης στην κατη‐ γορία βάρους έως 18 kg.D - ISO//R2:παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για πιο μικρόσωμα παιδιά στην κατηγορία βάρουςέως 18 kg.E - ISO//R1:παιδικό κάθισμα ασφαλείας με όψη προς τα πίσω για παιδιά μικρής ηλικίας στην κατηγορία βάρους έως
13 kg.
Page 68 of 361

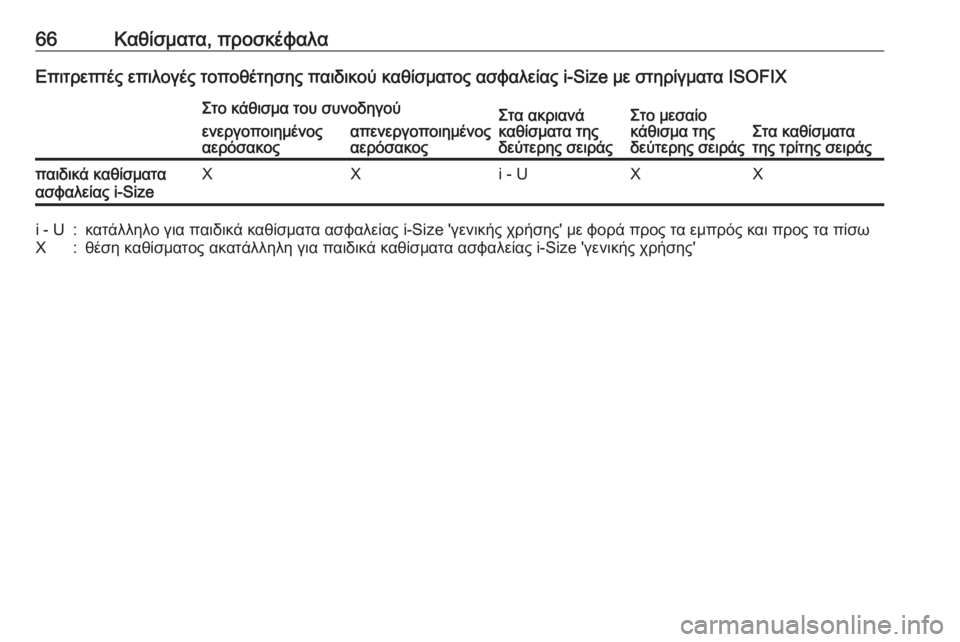

66Καθίσματα, προσκέφαλαΕπιτρεπτές επιλογές τοποθέτησης παιδικού καθίσματος ασφαλείας i-Size με στηρίγματα ISOFIXΣτο κάθισμα του συνοδηγούΣτα ακριανά
καθίσματα της
δεύτερης σειράςΣτο μεσαίο
κάθισμα της
δεύτερης σειράςΣτα καθίσματα
της τρίτης σειράς
ενεργοποιημένος
αερόσακοςαπενεργοποιημένος
αερόσακοςπαιδικά καθίσματα
ασφαλείας i-SizeXXi - UXXi - U:κατάλληλο για παιδικά καθίσματα ασφαλείας i-Size 'γενικής χρήσης' με φορά προς τα εμπρός και προς τα πίσωX:θέση καθίσματος ακατάλληλη για παιδικά καθίσματα ασφαλείας i-Size 'γενικής χρήσης'
Page 69 of 361

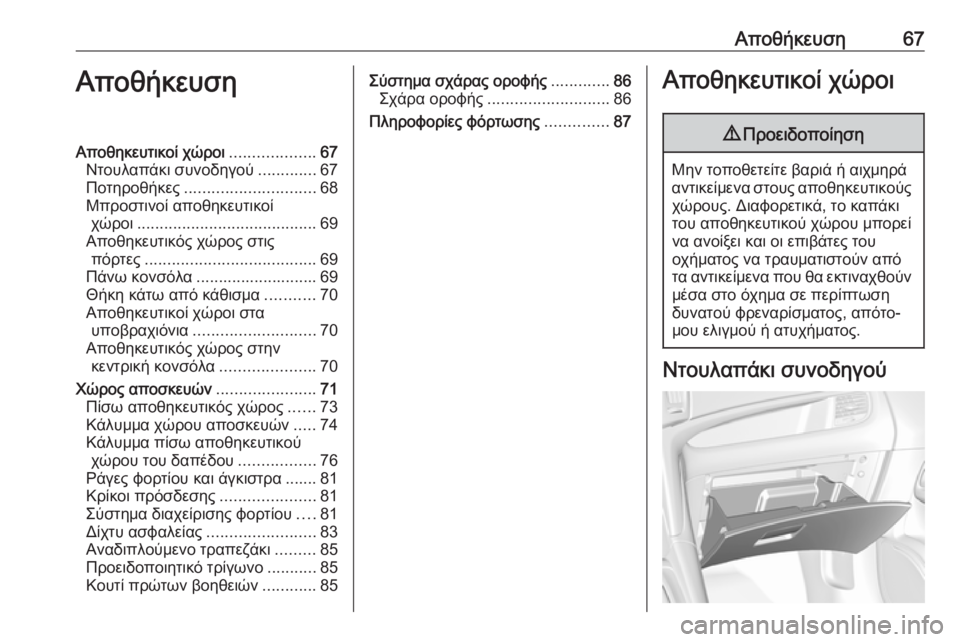

Αποθήκευση67ΑποθήκευσηΑποθηκευτικοί χώροι...................67
Ντουλαπάκι συνοδηγού .............67
Ποτηροθήκες ............................. 68
Μπροστινοί αποθηκευτικοί χώροι ........................................ 69
Αποθηκευτικός χώρος στις πόρτες ...................................... 69
Πάνω κονσόλα ........................... 69
Θήκη κάτω από κάθισμα ...........70
Αποθηκευτικοί χώροι στα υποβραχιόνια ........................... 70
Αποθηκευτικός χώρος στην
κεντρική κονσόλα .....................70
Χώρος αποσκευών ......................71
Πίσω αποθηκευτικός χώρος ......73
Κάλυμμα χώρου αποσκευών .....74
Κάλυμμα πίσω αποθηκευτικού χώρου του δαπέδου .................76
Ράγες φορτίου και άγκιστρα ....... 81
Κρίκοι πρόσδεσης .....................81
Σύστημα διαχείρισης φορτίου ....81
Δίχτυ ασφαλείας ........................83
Αναδιπλούμενο τραπεζάκι .........85
Προειδοποιητικό τρίγωνο ...........85
Κουτί πρώτων βοηθειών ............85Σύστημα σχάρας οροφής .............86
Σχάρα οροφής ........................... 86
Πληροφορίες φόρτωσης ..............87Αποθηκευτικοί χώροι9Προειδοποίηση
Μην τοποθετείτε βαριά ή αιχμηρά
αντικείμενα στους αποθηκευτικούς χώρους. Διαφορετικά, το καπάκι
του αποθηκευτικού χώρου μπορεί
να ανοίξει και οι επιβάτες του
οχήματος να τραυματιστούν από
τα αντικείμενα που θα εκτιναχθούν
μέσα στο όχημα σε περίπτωση
δυνατού φρεναρίσματος, απότο‐ μου ελιγμού ή ατυχήματος.
Ντουλαπάκι συνοδηγού
Page 70 of 361

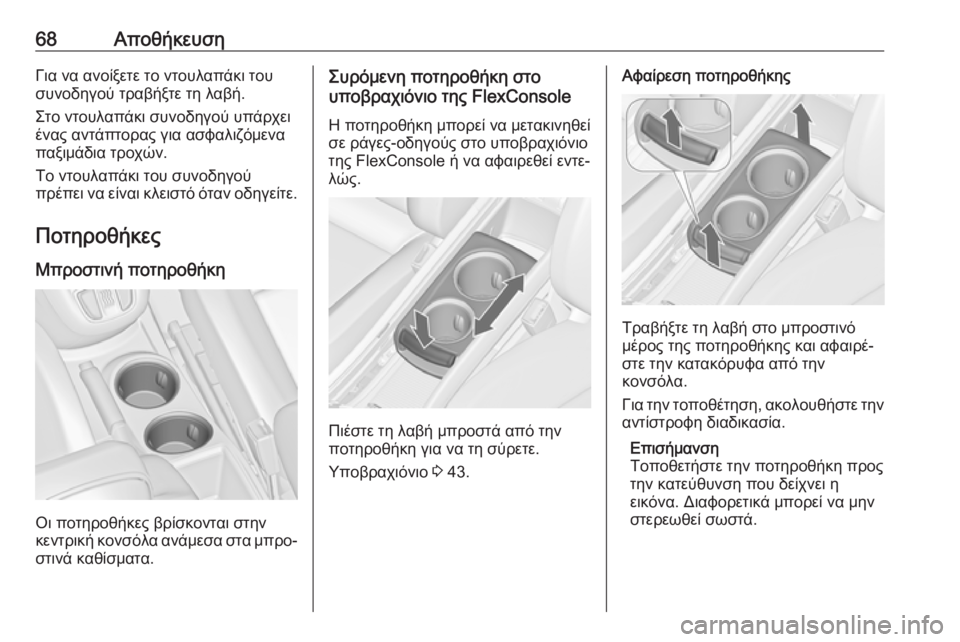

68ΑποθήκευσηΓια να ανοίξετε το ντουλαπάκι του
συνοδηγού τραβήξτε τη λαβή.
Στο ντουλαπάκι συνοδηγού υπάρχει
ένας αντάπτορας για ασφαλιζόμενα
παξιμάδια τροχών.
Το ντουλαπάκι του συνοδηγού
πρέπει να είναι κλειστό όταν οδηγείτε.
Ποτηροθήκες Μπροστινή ποτηροθήκη
Οι ποτηροθήκες βρίσκονται στην
κεντρική κονσόλα ανάμεσα στα μπρο‐ στινά καθίσματα.
Συρόμενη ποτηροθήκη στο
υποβραχιόνιο της FlexConsole
Η ποτηροθήκη μπορεί να μετακινηθεί
σε ράγες-οδηγούς στο υποβραχιόνιο
της FlexConsole ή να αφαιρεθεί εντε‐
λώς.
Πιέστε τη λαβή μπροστά από την
ποτηροθήκη για να τη σύρετε.
Υποβραχιόνιο 3 43.
Αφαίρεση ποτηροθήκης
Τραβήξτε τη λαβή στο μπροστινό
μέρος της ποτηροθήκης και αφαιρέ‐
στε την κατακόρυφα από την
κονσόλα.
Για την τοποθέτηση, ακολουθήστε την αντίστροφη διαδικασία.
Επισήμανση
Τοποθετήστε την ποτηροθήκη προς
την κατεύθυνση που δείχνει η
εικόνα. Διαφορετικά μπορεί να μην
στερεωθεί σωστά.
