PEUGEOT 2008 2013 Bruksanvisningar (in Swedish)

139
6
Säkerhet












Placering av bilbarnstolar som fästs med hjälp av säkerhetsbältet
I följande tabell anges de europeiska bestämmelserna för hur universellt godkända bilbarnstolar (a) som fästs med hjälp av säkerhetsbältet, skamonteras i bilen beroende på barnets vikt och platsen i bilen.
Barnets vikt /
ungefärlig ålder /
PlatsUnder 13 kg
(grupper 0 (b) och 0+) Upp till ≈ 1 år

Från 9 till 18 kg
(grupp 1) Från 1 till ≈ 3 år
Från 15 till 25 kg(grupp 2) Från 3 till ≈ 6 år
Från 22 till 36 kg
(grupp 3) Från 6 till ≈ 10 år

Frampassagerarens säte (c)



- med bälteskuddeU(R)U(R)U(R)U(R)



- utan bälteskudde
UUUU
Ytterplatser i baksätet UUUU

Mittplats i baksätet XXXX
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar och fästas med säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Babylift och "bilsängar" får inte installeras på frampassagerarens plats.

(c) Ta reda på vad lagen säger i ditt land innan du monterar en bilbarnstol på denna plats.
U: plats som är anpassad för montering av en bilbarnstol som som fästs med hjälp av säkerhetsbältet och har typgodkänts som universell barnstol i
bakåtvänt läge eller framåtvänt läge. U(R) : samma som U, med passagerarsätet inställt i högsta läge och maximalt bakåtskjutet.X: plats som inte är lämplig för montering av en bilbarnstol i angiven viktgrupp.

140
Säkerhet
En felaktig montering av en bilbarnstol i bilen kan äventyra barnets skydd i händelse av
kollision.
Kontrollera att inget bilbälte eller bälteslåsligger under bilbarnstolen, det kan göra den instabil.

Kom ihåg att spänna fast bilbältena eller bilbarnstolens sele med så lite slack som möjligt runt barnets kropp, även på korta sträckor. När bilbarnstolen monteras med hjälp avsäkerhetsbältet bör du kontrollera att detta är ordentligt sträckt och att barnstolen hållsfast stadigt på bilsätet. Skjut vid behov fram passagerarsätet, om läget är ställbart.
I baksätena ska du alltid se till att avståndet är tillräckligt mellan framsätet och:


- en bilbarnstol monterad i bakåtvänt läge,

- barnets fötter om bilbarnstolen är monterad i framåtvänt läge.

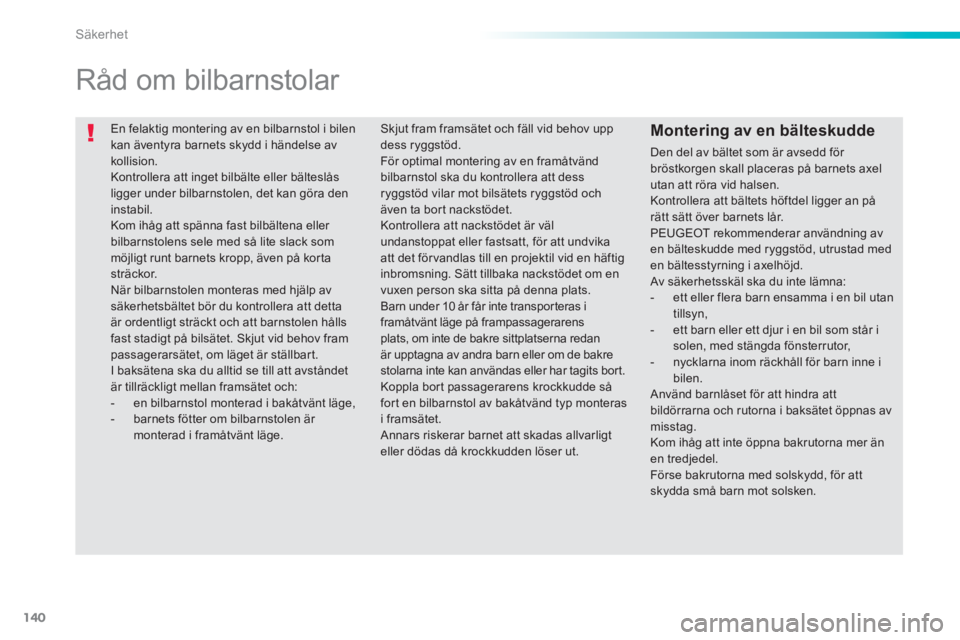

Råd om bilbarnstolar
Montering av en bälteskudde
Den del av bältet som är avsedd för bröstkorgen skall placeras på barnets axel utan att röra vid halsen.Kontrollera att bältets höftdel ligger an pårätt sätt över barnets lår. PEUGEOT rekommenderar användning aven bälteskudde med ryggstöd, utrustad med en bältesstyrning i axelhöjd. Av säkerhetsskäl ska du inte lämna:- ett eller flera barn ensamma i en bil utantillsyn, - ett barn eller ett djur i en bil som står i solen, med stängda fönsterrutor,- nycklarna inom räckhåll för barn inne ibilen.
Använd barnlåset för att hindra attbildörrarna och rutorna i baksätet öppnas avmisstag.Kom ihåg att inte öppna bakrutorna mer änen tredjedel.Förse bakrutorna med solskydd, för attskydda små barn mot solsken.


Skjut fram framsätet och fäll vid behov upp dess ryggstöd.

För optimal montering av en framåtvändbilbarnstol ska du kontrollera att dess ryggstöd vilar mot bilsätets ryggstöd ochäven ta bort nackstödet.

Kontrollera att nackstödet är väl undanstoppat eller fastsatt, för att undvika att det för vandlas till en projektil vid en häftig inbromsning. Sätt tillbaka nackstödet om en vuxen person ska sitta på denna plats.
Barn under 10 år får inte transpor teras iframåtvänt läge på frampassagerarens plats, om inte de bakre sittplatserna redanär upptagna av andra barn eller om de bakrestolarna inte kan användas eller har tagits bort.
Koppla bor t passagerarens krockkudde så for t en bilbarnstol av bakåtvänd typ monteras i framsätet. Annars riskerar barnet att skadas allvarligt eller dödas då krockkudden löser ut.

141
6
Säkerhet
Din bil har typgodkänts enligt de nya bestämmelserna
som gäller ISOFIX.
De säten som är avbildade här nedan är
utrustade med reglementsenliga ISOFIX-fästen:



















ISOFIX-fästen
Systemet omfattar tre ringar för varje säte:


- två ringar A
, som sitter mellan bilsätetsryggstöd och sittdyna och identifieras av en
dekal, ISOFIX-fästs
ystemet garanterar en pålitlig, stadig och snabb montering av en bilbarnstol
i bilen.
Innan du installerar en ISOFIX-barnstol på
vänster plats i baksätet ska du först fl
ytta
mittplatsens säkerhetsbälte mot bilens mitt, så
att bältesfunktionen inte störs. ISOFIX-barnstolar är utrustade med två rlåsanordningar som kan fästas vid de två
ringarna A. Vissa bilbarnstolar har dessutom en övre remsom skall fästas vid ring B.
Fäst denna rem så här: lyft upp eller ta bor t
nackstödet på bilsätet och för remmen över
r
yggstödet. Fäst remmen i sin krok vid ring Boch spänn åt den övre remmen så hår t som
möjligt.
En felaktig montering av en bilbarnstol innebär risker för barnet i händelse av en kollision.
För att ta reda på vilka ISOFIX-barnstola
r som kan monteras i bilen kan du se iöversiktstabellen. - en r
ing Bbakom sätet, en s.k. To p Te t h e r,rför fastsättning av den övre remmen.

142
Säkerhet










ISOFIX-bilbarnstol som rekommenderas av PEUGEOT och som
är godkänd för din bil
Följ monteringsanvisningarna som lämnas av tillverkaren.
RÖMER Duo Plus ISOFIX(storleksklass B1 )
Grupp 1: mellan 9 och 18 kg


Monteras i framåtvänt läge.
Sätts fast i öglorna Aoch öglan B,
som kallas TOP TETHER, med hjälp av en övre rem.
Bilbarnstolen kan användas i tre lägen: sittande läge, viloläge och liggande läge.
Kan installeras i framåtvänt läge med hjälp av bilens trepunktsbälte
Ställ in bilens framsäte så att barnets fötter inte kommer emot ryggstödet.

143
6
Säkerhet










Tabell för placering av ISOFIX-barnstolar

I följande tabell anges de europeiska bestämmelserna för hur man ska montera ISOFIX-barnstolar på de platser i bilen som är utrustade med ISOFIX-
fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A
och G, på barnbilstolen
bredvid ISOFIX-logon.
Barnets vikt / ungefärlig ålder

Under 10 kg
(grupp 0)
Upp till 6 månader

Under 10 kg(grupp 0)
Underr13 kg(grupp 0+)T.o.m. ca 1 år
9-18 kg (grupp 1)Från 1 till ca 3 år
Typ av ISOFIX-barnstolBabyliftBakåtvänt lägeBakåtvänt lägeFramåt vänt läge
Storleksklass ISOFIXFGCDECDABB1



Passagerarsäte framInga ISOFIX-fästen

Ytterplatserna i baksätet XIL-SU*IL-SUIL-SU*IL-SUIUFIL- SU


Mittplatsen i baksätet
Inga ISOFIX-fästen
IUF:plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som fästs med den övre remmen. IL-SU:plats som är lämplig för montering av en halvuniversell ISOFIX-barnstol, vilket innebär något av följande:


- bakåtvänd montering, utrustad med en övre rem eller ett stödben,

- framåtvänd montering utrustad med stödben.

- en babylift utrustad med en övre rem eller ett stödben.
Om fastsättning av den övre remmen kan du läsa i avsnittet "ISOFIX-fästen". Kontakta din lokala åter försäljare för mer information.X:plats olämplig för installation av bilbarnstol i angiven viktgrupp.

*
Säte i ett speciellt läge: skjut fram framsätet.

144
Säkerhet




Elektriskt barnlås

Aktivering
)
Tryck på denna knapp med tändningen
påslagen.
Lampan på knappen tänds, åtföl
jd av ett
meddelande som bekräftar aktiveringen.
Denna kontrollampa förblir tänd så längebarnlåset är aktiverat.
Det går for tfarande att öppna dörrarna utifrån och föraren kan använda elfönsterhissarna bak.

Bortkoppling
)Tryck en gång till på knappen med
tändningen påslagen.
Lampan på knappen släcks, åtföljd av ett
meddelande som bekräftar bor tkopplingen.
Denna kontrollampa förblir släckt så län
ge
barnlåset är bortkopplat.

Alla andra indikeringar med kontrollampan tyder på en funktionsstörning i det elektriska barnlåset.
Låt en PEUGEOT-ver kst a d e ll er en annankvalificerad verkstad göra en kontroll.


Systemet är fristående ochersätter under inga omständigheter
centrallåsreglaget.
Kontrollera barnlåsets status varje gång tändningen slås på.
Dra alltid ur tändningsnyckeln när du går ut ur bilen, även om det bara är för en kort stund.









Mekaniskt barnlås
Låsning
)Vrid det röda reglaget med
t
ändningsnyckeln till stopp:
- till vänster på vänster bakdörr,
- till höger på höger bakdörr.
Upplåsning
)Vrid det röda reglaget med
tändningsnyckeln till stopp:
- till höger på vänster bakdörr,
- till vänster på hö
ger bakdörr.


Mekaniskt s
ystem som används för att hindra öppning av bakdörr med det inre dörrhandtaget.
Reglaget är placerat på kanten av varderabakdörren.

145
7
Praktisk information
Satsen har placerats i för varingslådan, under
bagagerumsgolvet.
Består av en kompressor och en patron med
tätnin
gsmedel, som används för en tillfällig reparation
av däcket, så att du kan köra tillnärmaste verkstad.
Den är avsedd att användas för att reparera de flesta punkteringar som kan inträffa och som
finns på slitbanan eller däckets skuldra.



















Sats för provisorisk däckreparation


Ta f r a m r eparationssatsenLista över verktyg

Alla dessa verktyg är speciellt avsedda för din
bil och kan variera beroende på utrustningen.
Anv
änd dem inte för andra ändamål.
1.12 V kompressor.
Innehåller tätningsmedel som används
för en tillfällig reparation av däcket och
används för inställning av däcktrycket.
2. Borttagbar bogserögla. Se avsnittet "Bogsering av bilen".

146
Praktisk information
A. Väljare för läge "Reparation" eller "Pumpning" (tryckökning).B.PÅ/AV-strömbrytare ("I /
O" ). C.Knapp för trycksänkning. D.
Manometer (bar eller p.s.i.). E.
Fack som innehåller:
- en kabel med adapter för 12 V-uttag,
- diverse munstycken för pumpning av
t.ex. bollar, cykeldäck...
Beskrivning av satsen
F. Patron med tätningsmedel.
G.Vit slang med plugg för reparation. H.Svart slang för pumpning. I. Dekal för fartbegränsning.


Dekalen för far tbegränsning Iskaklistras på bilratten, för att påminnadig om att ett hjul är avsett för tillfällig användning.
Överskrid inte 80 km/tim då du kör med däck som reparerats med en sats av detta slag.

147
7
Praktisk information

Reparationsmetod


1. Tätning

)
Rulla ut den vita slangen G
helt. )
Skruva loss pluggen ur den vita slangen.)
Anslut den vita slangen till ventilen på det
däck som ska repareras.

)
Anslut kompressorns elektriska stickkontakt till 12 V-uttaget i bilen. )
Starta bilen och låt motorn vara i gång.
Var ning: denna produkt är skadlig (innehåller t.ex. etylenglykol, kolofan etc.) vid förtäring och irriterar ögonen. Förvara den utom räckhåll för barn.


Ta inte bort främmande föremål somträngt in i däcket.
)Slå ifrån tändningen.
)Vrid omkopplaren A
till reparationsläget. )Kontrollera att strömbrytaren Bär ställd på "O".

148
Praktisk information
Star ta inte kompressorn innan den vitaslangen har anslutits till däckventilen för att undvika att tätningsmedel sprutar ut.
)Sätt i gång kompressorn genom att ställa
strömbrytaren Bi läge "I"tills däcktrycket når 2,0 bar.
Tätningsmedlet sprutas in under tryck i däcket. Koppla inte loss slangen från
ventilen under detta ingrepp (risk för stänk).
) Ta bort satsen och skruva fast pluggen i
den vita slangen.
Var för sik tig så att du inte smutsar ned
bilen med tätningsmedlet. Placera satsenså att du har den nära till hands. ) Kör genast cirka fem kilometer i lägre
hastighet (mellan 20 och 60 km/tim), så att
punkteringen tätas. ) Stanna och kontrollera reparationen och
däcktrycket med hjälp av satsen.

Om du inte lyckas nå detta tryckefter omkring 5 -7 minuter går däcket inte att reparera. Ta kontakt med en PEUGEOT-verkstad eller en annan kvalificerad verkstad för att åtgärda problemet.
