PEUGEOT 206 2003 Návod na použití (in Czech)

26-05-2003
PRAKTICKÉ INFORMACE
130
ZVLÁŠTNOSTI
HLINÍKOVÝCH KOL

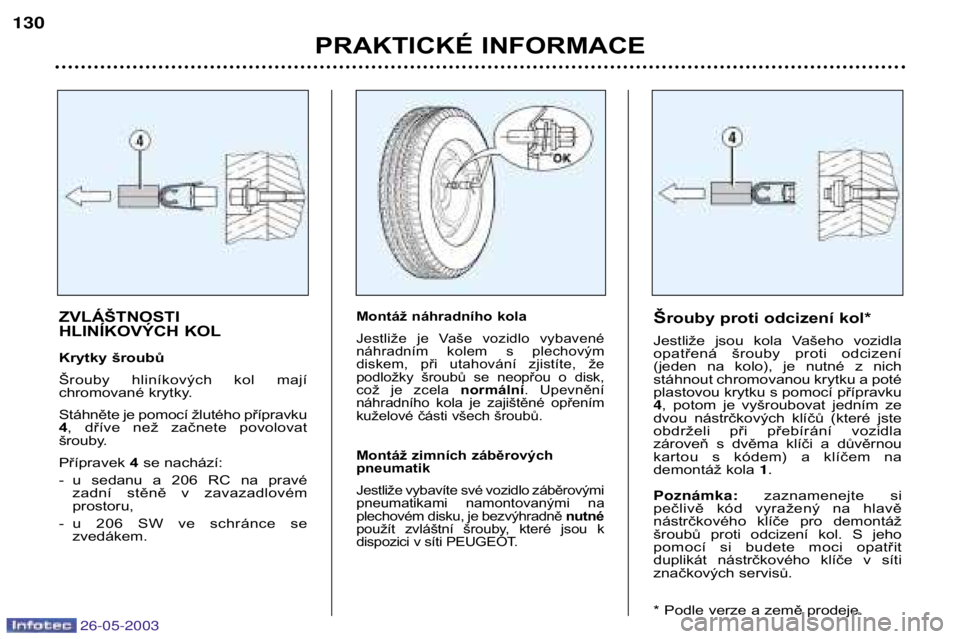

Krytky šroubů
Šrouby hliníkových kol mají
chromované krytky.
Stáhněte je pomocí žlutého přípravku 4, dříve než začnete povolovat
šrouby. Přípravek 4se nachází:
- u sedanu a 206 RC na pravé zadní stěně v zavazadlovém prostoru,
- u 206 SW ve schránce se zvedákem.
Montáž náhradního kola
Jestliže je Vaše vozidlo vybavené
náhradním kolem s plechovým
diskem, při utahování zjistíte, že
podložky šroubů se neopřou o disk,
což je zcela normální. Upevnění
náhradního kola je zajištěné opřením
kuželové části všech šroubů.
Montáž zimních záběrových pneumatik
Jestliže vybavíte své vozidlo záběrovými
pneumatikami namontovanými na
plechovém disku, je bezvýhradně nutné
použít zvláštní šrouby, které jsou k
dispozici v síti PEUGEOT.Š rouby proti odcizení kol*
Jestliže jsou kola Vašeho vozidla
opatřená šrouby proti odcizení
(jeden na kolo), je nutné z nich
stáhnout chromovanou krytku a poté
plastovou krytku s pomocí přípravku4 , potom je vyšroubovat jedním ze
dvou nástrčkových klíčů (které jste
obdrželi při přebírání vozidla
zároveň s dvěma klíči a důvěrnou
kartou s kódem) a klíčem na
demontáž kola 1.
Pozn‡mka: zaznamenejte si
pečlivě kód vyražený na hlavě
nástrčkového klíče pro demontáž
šroubů proti odcizení kol. S jeho
pomocí si budete moci opatřit
duplikát nástrčkového klíče v síti
značkových servisů.
* Podle verze a země prodeje.

26-05-2003
PRAKTICKÉ INFORMACE131

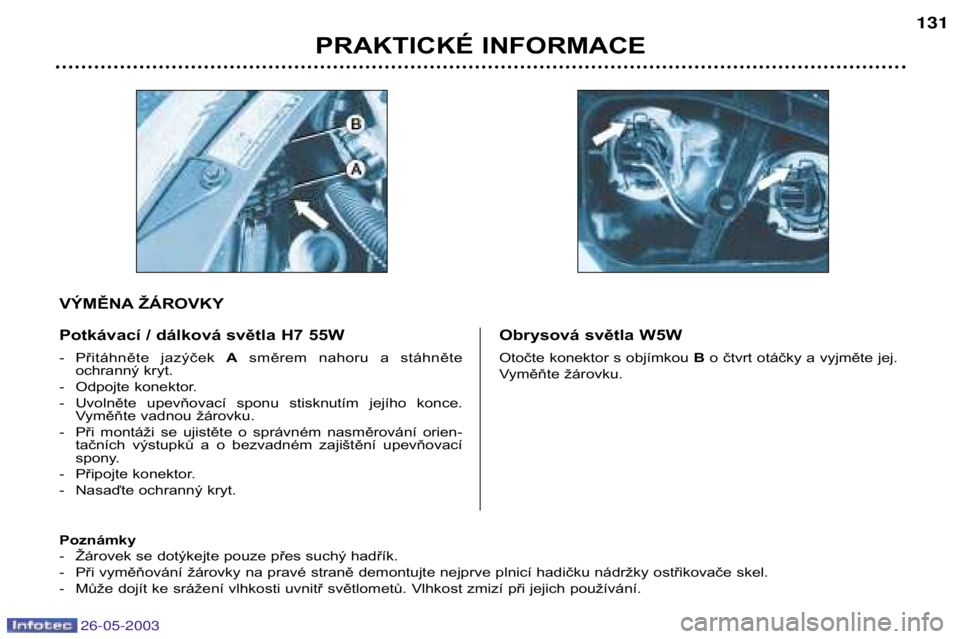

Potkávací / dálková světla H7 55W
- Přitáhněte jazýček Asměrem nahoru a stáhněte
ochranný kryt.
- Odpojte konektor.
- Uvolněte upevňovací sponu stisknutím jejího konce. Vyměňte vadnou žárovku.
- Při montáži se ujistěte o správném nasměrování orien- tačních výstupků a o bezvadném zajištění upevňovací
spony.
- Připojte konektor.
- Nasaďte ochranný kryt. Obrysová světla W5W
Otočte konektor s objímkou
Bo čtvrt otáčky a vyjměte jej.
Vyměňte žárovku.
Poznámky
- Žárovek se dotýkejte pouze přes suchý hadřík.
- Při vyměňování žárovky na pravé straně demontujte nejprve plnicí hadičku nádržky ostřikovače skel.
- Může dojít ke srážení vlhkosti uvnitř světlometů. Vlhkost zmizí při jejich používání.
VÝMĚNA ŽÁROVKY

26-05-2003
PRAKTICKÉ INFORMACE
132

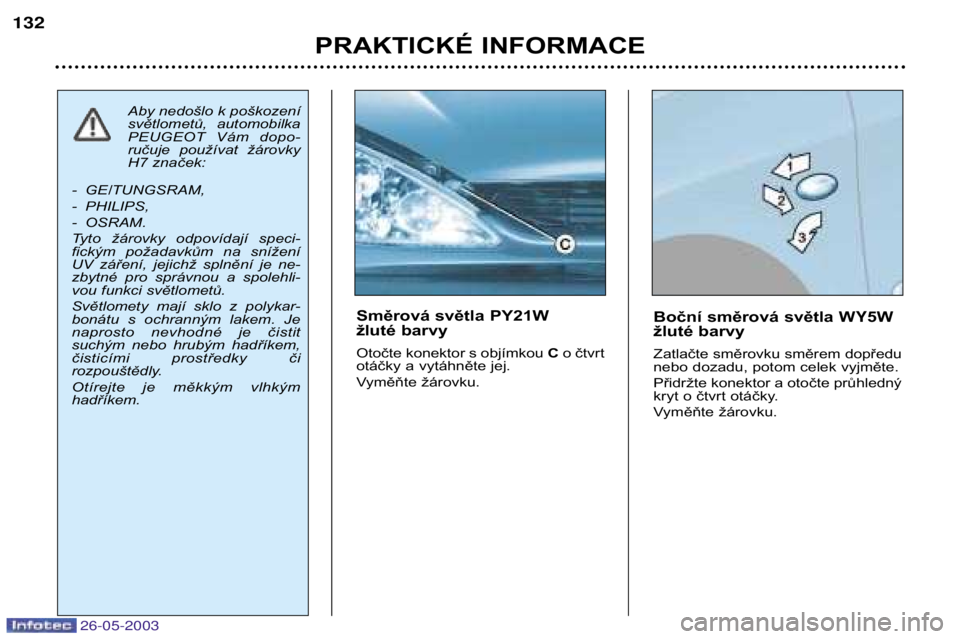

Boční směrová světla WY5W
žluté barvy
Zatlačte směrovku směrem dopředu
nebo dozadu, potom celek vyjměte.
Přidržte konektor a otočte průhledný
kryt o čtvrt otáčky.
Vyměňte žárovku.
Směrová světla PY21W
žluté barvy
Otočte konektor s objímkou Co čtvrt
otáčky a vytáhněte jej.
Vyměňte žárovku.
Aby nedošlo k poškození
světlometů, automobilka
PEUGEOT Vám dopo-
ručuje používat žárovky
H7 značek:
- GE/TUNGSRAM,
- PHILIPS,
- OSRAM.
Tyto žárovky odpovídají speci-
fickým požadavkům na snížení
UV záření, jejichž splnění je ne-
zbytné pro správnou a spolehli-
vou funkci světlometů.
Světlomety mají sklo z polykar-
bonátu s ochranným lakem. Je
naprosto nevhodné je čistit
suchým nebo hrubým hadříkem,
čisticími prostředky či
rozpouštědly.
Otírejte je měkkým vlhkým hadříkem.

26-05-2003
PRAKTICKÉ INFORMACE
134

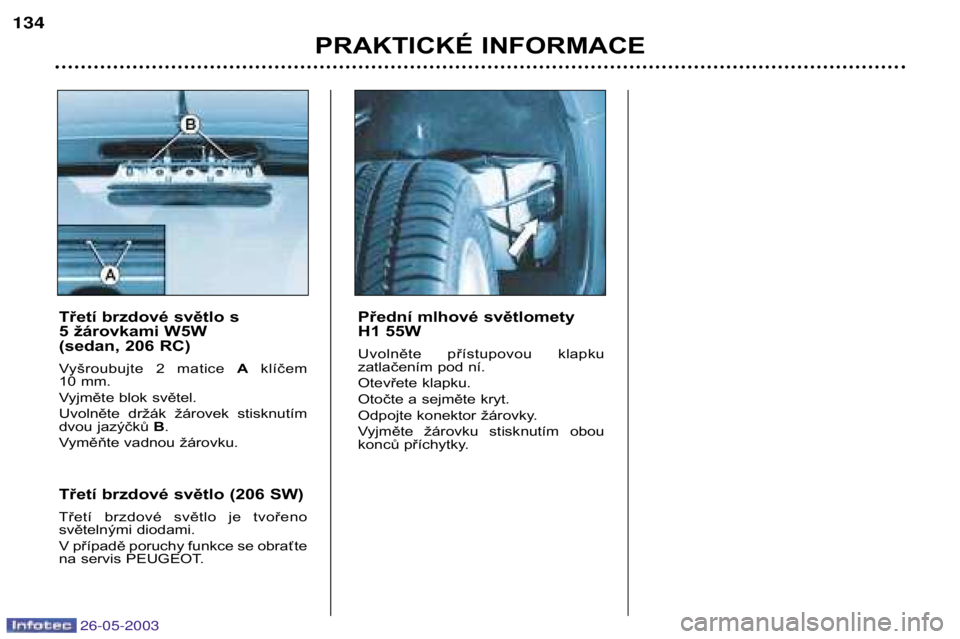

Přední mlhové světlomety
H1 55W
Uvolněte přístupovou klapku
zatlačením pod ní.
Otevřete klapku.
Otočte a sejměte kryt.
Odpojte konektor žárovky.
Vyjměte žárovku stisknutím obou
konců příchytky.
Třetí brzdové světlo s
5 žárovkami W5W
(sedan, 206 RC)
Vyšroubujte 2 matice Aklíčem
10 mm.
Vyjměte blok světel.
Uvolněte držák žárovek stisknutím
dvou jazýčků B.
Vyměňte vadnou žárovku.
Třetí brzdové světlo (206 SW)
Třetí brzdové světlo je tvořeno
světelnými diodami.
V případě poruchy funkce se obraťte
na servis PEUGEOT.

26-05-2003
PRAKTICKÉ INFORMACE133

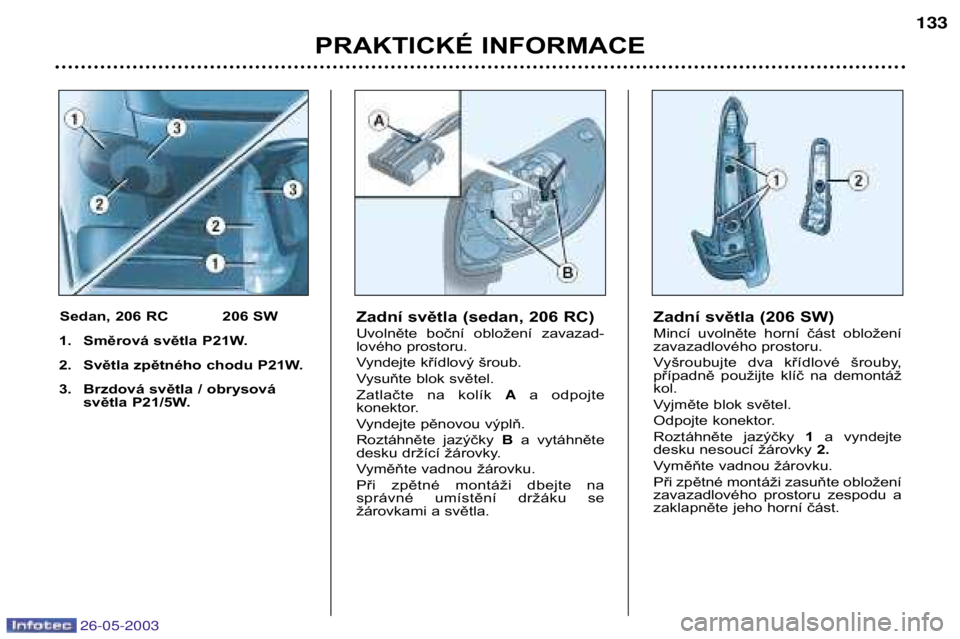

Zadní světla (sedan, 206 RC)
Uvolněte boční obložení zavazad-
lového prostoru.
Vyndejte křídlový šroub.
Vysuňte blok světel.
Zatlačte na kolík
Aa odpojte
konektor.
Vyndejte pěnovou výplň.
Roztáhněte jazýčky Ba vytáhněte
desku držící žárovky.
Vyměňte vadnou žárovku.
Při zpětné montáži dbejte na
správné umístění držáku se
žárovkami a světla.
Sedan, 206 RC 206 SW
1. Směrová světla P21W.
2. Světla zpětného chodu P21W.
3. Brzdová světla / obrysová světla P21/5W.Zadní světla (206 SW)
Mincí uvolněte horní část obložení
zavazadlového prostoru.
Vyšroubujte dva křídlové šrouby,
případně použijte klíč na demontážkol.
Vyjměte blok světel.
Odpojte konektor.
Roztáhněte jazýčky 1a vyndejte
desku nesoucí žárovky 2.
Vyměňte vadnou žárovku.
Při zpětné montáži zasuňte obložení
zavazadlového prostoru zespodu a
zaklapněte jeho horní část.

26-05-2003
PRAKTICKÉ INFORMACE
134
Přední mlhové světlomety
H1 55W
Uvolněte přístupovou klapku
zatlačením pod ní.
Otevřete klapku.
Otočte a sejměte kryt.
Odpojte konektor žárovky.
Vyjměte žárovku stisknutím obou
konců příchytky.
Třetí brzdové světlo s
5 žárovkami W5W
(sedan, 206 RC)
Vyšroubujte 2 matice Aklíčem
10 mm.
Vyjměte blok světel.
Uvolněte držák žárovek stisknutím
dvou jazýčků B.
Vyměňte vadnou žárovku.
Třetí brzdové světlo (206 SW)
Třetí brzdové světlo je tvořeno
světelnými diodami.
V případě poruchy funkce se obraťte
na servis PEUGEOT.

26-05-2003
PRAKTICKÉ INFORMACE135
Zadní světlo do mlhy P21W
Uvolněte světlo z příchytky a celek vyjměte.
Otočte konektor s objímkou o čtvrt
otáčky a vysuňte jej.
Vyměňte žárovku. Osvětlení státní poznávací
značky W5W Zasuňte tenký šroubovák do jednoho
z vnějších otvorů průhledného krytu.
Zatlačte směrem ven pro uvolnění krytu.
Sejměte průsvitný kryt.
Vyměňte vadnou žárovku.

26-05-2003
VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěny
pod palubní deskou a v motorovémprostoru.
Pojistková skřínka v
palubní desce
Otočte šroub o čtvrt otáčky
pomocí mince a sejměte víko pro
zpřístupnění pojistek.
Náhradní pojistky a pinzeta Ajsou
upevněné na vnitřní straně víka
pojistkové skřínky v palubní desce.
PRAKTICKÉ INFORMACE
136
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné znát důvod poruchy a odstranit ji. Čísla
pojistek jsou zapsána na pojistkové skřínce.
Použijte pinzetu A.
Spálenou pojistku (zjistíte pohledem na pojistky) nahraďte vždy pojistkou
o stejné proudové hodnotě.
Dobrá
Pinzeta A Špatná

PRAKTICKÉ INFORMACE
138
Elektrický obvod vozu je
proveden tak, aby fungoval
se sériovým nebo
dodatečně montovaným
elektrickým příslušenstvím.
Před instalováním dalšího elektric-
kého vybavení nebo příslušenství
do svého vozidla konzultujte servis
PEUGEOT.
Některá elektrická příslušenství
nebo způsob jejich montáže mohou
negativně ovlivnit funkci vozidla
(ovládacích elektronických obvodů,
obvodu autorádia a nabíjecíhoobvodu).
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opravu
vozidla nebo za poškození jeho
funkce způsobené nainstalováním
dodatečného příslušenství, které
není dodáváno a doporučeno
automobilkou PEUGEOT. To platí
rovněž pro doplňky, které nebyly
namontovány dle předpisů
automobilky PEUGEOT, zvláště pak
přístroje se spotřebou vyšší než
10 miliampér.
* Maxi pojistky jsou dodatečnou ochranou elektrických systémů. Jakýkoli zásah musí být proveden v servisu PEUGEOT.

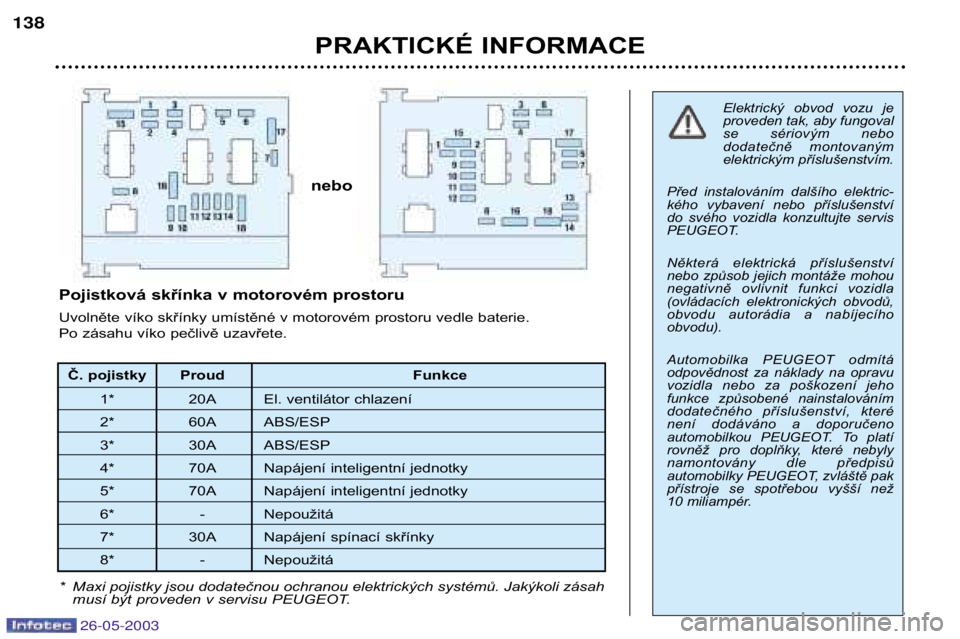

Č. pojistky Proud Funkce
1* 20A El. ventilátor chlazení
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Napájení inteligentní jednotky
5* 70A Napájení inteligentní jednotky
6* - Nepoužitá
7* 30A Napájení spínací skřínky
8* - Nepoužitá
Pojistková skřínka v motorovém prostoru
Uvolněte víko skřínky umístěné v motorovém prostoru vedle baterie.
Po zásahu víko pečlivě uzavřete.
nebo
26-05-2003

26-05-2003
PRAKTICKÉ INFORMACE139

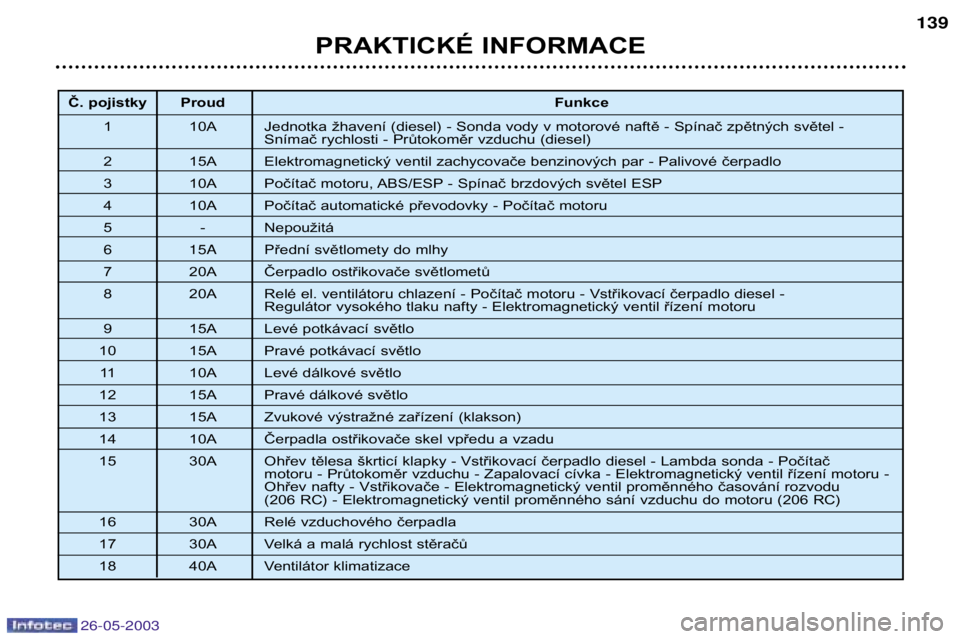

Č. pojistky Proud
Funkce
1 10A Jednotka žhavení (diesel) - Sonda vody v motorové naftě - Spínač zpětných světel - Snímač rychlosti - Průtokoměr vzduchu (diesel)
2 15A Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo
3 10A Počítač motoru, ABS/ESP - Spínač brzdových světel ESP
4 10A Počítač automatické převodovky - Počítač motoru
5 - Nepoužitá
6 15A P řední světlomety do mlhy
7 20A Čerpadlo ostřikovače světlometů
8 20A Relé el. ventilátoru chlazení - Počítač motoru - Vstřikovací čerpadlo diesel - Regulátor vysokého tlaku nafty - Elektromagnetický ventil řízení motoru
9 15A Levé potkávací světlo
10 15A Pravé potkávací světlo 11 10A Levé dálkové světlo
12 15A Pravé dálkové světlo
13 15A Zvukové výstražné zařízení (klakson)
14 10A Čerpadla ostřikovače skel vpředu a vzadu
15 30A Ohřev tělesa škrticí klapky - Vstřikovací čerpadlo diesel - Lambda sonda - Počítač motoru - Průtokoměr vzduchu - Zapalovací cívka - Elektromagnetický ventil řízení motoru -
Ohřev nafty - Vstřikovače - Elektromagnetický ventil proměnného časování rozvodu
(206 RC) - Elektromagnetický ventil proměnného sání vzduchu do motoru (206 RC)
16 30A Relé vzduchového čerpadla
17 30A Velká a malá rychlost stěračů
18 40A Ventilátor klimatizace
