L A 2 0 6 I N D E T T A G L I O
L ' i l l u m i n a z i o n e è c o m a n d a t a d a l -
l ' a p e r t u r a d e l b a g a g l i a i o o d e l l u -
n o t t o p o s t e r i o r e .
O s s e r v a z i o n i : i l b a g a g l i a i o e i l l u n o t -
t o p o s t e r i o r e s i b l o c c a n o a u t o m a t i c a -
m e n t e q u a n d o s i g u i d a a 1 0 K m o r a r i
e s i s b l o c c a n o q u a n d o s i a p r e u n a
d e l l e p o r t e .
Q u a n d o i l t e r g i c r i s t a l l o p o s t e r i o r e
è i n f u n z i o n e , l ' a p e r t u r a d e l l u n o t t o
p o s t e r i o r e p u ò e s s e r e e f f e t t u a t a s o l o
a i n e c i c l o .
R i c h i u d e r e i l l u n o t t o p o s t e r i o r e u s a n -
d o i l b r a c c i o d e l t e r g i c r i s t a l l o o p r e -
m e n d o a l c e n t r o d e l v e t r o .
A l l a r m e " b a g a g l i a i o / l u n o t t o
a p e r t o "
Q u a n d o i l m o t o r e g i r a e l o s p o r t e l l o
d e l b a g a g l i a i o o i l l u n o t t o p o s t e r i o r e
s o n o c h i u s i m a l e , s i è a v v e r t i t i d a u n
s e g n a l e a c u s t i c o e d a u n m e s s a g g i o
o d a u n o s c h e m a s u l d i s p l a y m u l t i -
f u n z i o n e .
Q u a n d o i l v e i c o l o è i n m a r -
c i a e l o s p o r t e l l o d e l b a g a -
g l i a i o o i l l u n o t t o p o s t e r i o r e
s o n o c h i u s i m a l e , l a p l a f o -
n i e r a l a m p e g g i a s e i l s u o p u l s a n t e è
s u q u e s t a p o s i z i o n e .
C O M A N D O D I E M E R G E N Z A
( b e r l i n a )
C o n s e n t e d i s b l o c c a r e i l b a g a g l i a i o
i n c a s o d i g u a s t o d e l l e c h i u s u r a c e n -
t r a l i z z a t a . -
R i b a l t a r e i s e d i l i p o s t e r i o r i p e r a v e r e
a c c e s s o a l b a g a g l i a i o d a l l ' i n t e r n o
d e l v e i c o l o .
- T i r a r e s u l r i v e s t i m e n t o d e l b a g a - g l i a i o p e r l i b e r a r l a .
- A z i o n a r e i l t i r a n t e d i a p e r t u r a
1 v e r -
s o l ' a l t o .
T E T T O A P R I B I L E ( b e r l i n a )
P e r a p r i r l o
P r e m e n d o s u l l a p a r t e B d e l l ' i n t e r -
r u t t o r e , i l t e t t o s i a p r i r à i n p o s i z i o n e
i n t e r m e d i a ( c o m f o r t ) .
P e r a p r i r l o c o m p l e t a m e n t e , p r e m e r e
d i n u o v o s u B .
P e r c h i u d e r l o
P r e m e n d o s u l l a p a r t e A d e l l ' i n t e r r u t -
t o r e , i l t e t t o s i c h i u d e r à i n p o s i z i o n e
i n t e r m e d i a ( c o m f o r t ) .
P e r c h i u d e r l o c o m p l e t a m e n t e , p r e -
m e r e d i n u o v o s u A .
P a n n e l l o m o b i l e d e l t e t t o i s s o
i n v e t r o p a n o r a m i c o
P r e m e r e l a p a r t e A o B d e l l ' i n t e r -
r u t t o r e i n o a d o t t e n e r e l a p o s i z i o n e
d e s i d e r a t a .
Page 102 of 181
1 0 0
1 4 - 0 6 - 2 0 0 4
1 0 1
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
L ' i l l u m i n a z i o n e è c o m a n d a t a d a l -
l ' a p e r t u r a d e l b a g a g l i a i o o d e l l u -
n o t t o p o s t e r i o r e .
O s s e r v a z i o n i : i l b a g a g l i a i o e i l l u n o t -
t o p o s t e r i o r e s i b l o c c a n o a u t o m a t i c a -
m e n t e q u a n d o s i g u i d a a 1 0 K m o r a r i
e s i s b l o c c a n o q u a n d o s i a p r e u n a
d e l l e p o r t e .
Q u a n d o i l t e r g i c r i s t a l l o p o s t e r i o r e
è i n f u n z i o n e , l ' a p e r t u r a d e l l u n o t t o
p o s t e r i o r e p u ò e s s e r e e f f e t t u a t a s o l o
a i n e c i c l o .
R i c h i u d e r e i l l u n o t t o p o s t e r i o r e u s a n -
d o i l b r a c c i o d e l t e r g i c r i s t a l l o o p r e -
m e n d o a l c e n t r o d e l v e t r o .
A l l a r m e " b a g a g l i a i o / l u n o t t o
a p e r t o "
Q u a n d o i l m o t o r e g i r a e l o s p o r t e l l o
d e l b a g a g l i a i o o i l l u n o t t o p o s t e r i o r e
s o n o c h i u s i m a l e , s i è a v v e r t i t i d a u n
s e g n a l e a c u s t i c o e d a u n m e s s a g g i o
o d a u n o s c h e m a s u l d i s p l a y m u l t i -
f u n z i o n e .
Q u a n d o i l v e i c o l o è i n m a r -
c i a e l o s p o r t e l l o d e l b a g a -
g l i a i o o i l l u n o t t o p o s t e r i o r e
s o n o c h i u s i m a l e , l a p l a f o -
n i e r a l a m p e g g i a s e i l s u o p u l s a n t e è
s u q u e s t a p o s i z i o n e .
C O M A N D O D I E M E R G E N Z A
( b e r l i n a )
C o n s e n t e d i s b l o c c a r e i l b a g a g l i a i o
i n c a s o d i g u a s t o d e l l e c h i u s u r a c e n -
t r a l i z z a t a . -
R i b a l t a r e i s e d i l i p o s t e r i o r i p e r a v e r e
a c c e s s o a l b a g a g l i a i o d a l l ' i n t e r n o
d e l v e i c o l o .
- T i r a r e s u l r i v e s t i m e n t o d e l b a g a - g l i a i o p e r l i b e r a r l a .
- A z i o n a r e i l t i r a n t e d i a p e r t u r a
1 v e r -
s o l ' a l t o .
T E T T O A P R I B I L E ( b e r l i n a )
P e r a p r i r l o
P r e m e n d o s u l l a p a r t e B d e l l ' i n t e r -
r u t t o r e , i l t e t t o s i a p r i r à i n p o s i z i o n e
i n t e r m e d i a ( c o m f o r t ) .
P e r a p r i r l o c o m p l e t a m e n t e , p r e m e r e
d i n u o v o s u B .
P e r c h i u d e r l o
P r e m e n d o s u l l a p a r t e A d e l l ' i n t e r r u t -
t o r e , i l t e t t o s i c h i u d e r à i n p o s i z i o n e
i n t e r m e d i a ( c o m f o r t ) .
P e r c h i u d e r l o c o m p l e t a m e n t e , p r e -
m e r e d i n u o v o s u A .
P a n n e l l o m o b i l e d e l t e t t o i s s o
i n v e t r o p a n o r a m i c o
P r e m e r e l a p a r t e A o B d e l l ' i n t e r -
r u t t o r e i n o a d o t t e n e r e l a p o s i z i o n e
d e s i d e r a t a .
Page 103 of 181
1 0 0
1 4 - 0 6 - 2 0 0 4
1 0 1
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O A P E R T U R A C O F A N O
M O T O R E
D a l l ' i n t e r n o : t i r a r e l a l e v e t t a c h e s i
t r o v a s u l l a t o s i n i s t r o , s o t t o i l c r u -
s c o t t o .
D a l l ' e s t e r n o : a l z a r e l a l e v e t t a e s o l -
l e v a r e i l c o f a n o .
A S T A D I S O S T E G N O D E L
C O F A N O M O T O R E
F i s s a r e l ' a s t a c h e m a n t i e n e i l c o f a n o
a p e r t o .
P r i m a d i c h i u d e r e i l c o f a n o , r i m e t t e r e
l ' a s t a n e l s u o a l l o g g i a m e n t o .
P e r c h i u d e r e
A b b a s s a r e i l c o f a n o e l a s c i a r l o a n -
d a r e a i n e c o r s a . V e r i i c a r e c h e s i a
b e n c h i u s o .
T o g l i e r e s e m p r e l a c h i a v e
d i c o n t a t t o q u a n d o s i e s c e
d a l v e i c o l o , a n c h e p e r u n
p e r i o d o b r e v e .
I n c a s o d i p i z z i c a m e n t o d u r a n t e l a
m a n i p o l a z i o n e d e g l i a l z a c r i s t a l l i ,
i n v e r t i r e i l m o v i m e n t o d e l i n e s t r i -
n o p r e m e n d o i l r e l a t i v o c o m a n d o .
Q u a n d o i l c o n d u c e n t e a z i o n a i c o -
m a n d i d e g l i a l z a c r i s t a l l i p a s s e g -
g e r i , d e v e a c c e r t a r s i c h e n e s s u n o
i m p e d i s c a l a c o r r e t t a c h i u s u r a d e l
i n e s t r i n o .
I l c o n d u c e n t e d e v e v e r i i c a r e c h e i
p a s s e g g e r i u t i l i z z i n o c o r r e t t a m e n -
t e g l i a l z a c r i s t a l l i .
Q u a n d o s i m a n o v r a n o i v e t r i , f a r e
a t t e n z i o n e a i b a m b i n i . R I F O R N I M E N T O
C O M B U S T I B I L E
I l r i f o r n i m e n t o d i c o m b u s t i b i l e d e v e
e s s e r e e f f e t t u a t o c o n i l m o t o r e f e r m o .
I n s e r i r e l a c h i a v e e g i r a r l a v e r s o s i -
n i s t r a .
T o g l i e r e i l t a p p o d e l s e r b a t o i o .
I l t i p o d i c a r b u r a n t e d a u t i l i z z a r e è
i n d i c a t o d a u n ' e t i c h e t t a .
S e s i f a i l p i e n o , n o n i n s i s t e r e d o p o
l a t e r z a i n t e r r u z i o n e d e l l a p o m p a p o -
t r e b b e p r o v o c a r e d i s f u n z i o n i .
L a c a p a c i t à d e l s e r b a t o i o è d i c i r c a
5 0
l i t r i .
Page 104 of 181
1 0 0
1 4 - 0 6 - 2 0 0 4
1 0 1
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O A P E R T U R A C O F A N O
M O T O R E
D a l l ' i n t e r n o : t i r a r e l a l e v e t t a c h e s i
t r o v a s u l l a t o s i n i s t r o , s o t t o i l c r u -
s c o t t o .
D a l l ' e s t e r n o : a l z a r e l a l e v e t t a e s o l -
l e v a r e i l c o f a n o .
A S T A D I S O S T E G N O D E L
C O F A N O M O T O R E
F i s s a r e l ' a s t a c h e m a n t i e n e i l c o f a n o
a p e r t o .
P r i m a d i c h i u d e r e i l c o f a n o , r i m e t t e r e
l ' a s t a n e l s u o a l l o g g i a m e n t o .
P e r c h i u d e r e
A b b a s s a r e i l c o f a n o e l a s c i a r l o a n -
d a r e a i n e c o r s a . V e r i i c a r e c h e s i a
b e n c h i u s o .
T o g l i e r e s e m p r e l a c h i a v e
d i c o n t a t t o q u a n d o s i e s c e
d a l v e i c o l o , a n c h e p e r u n
p e r i o d o b r e v e .
I n c a s o d i p i z z i c a m e n t o d u r a n t e l a
m a n i p o l a z i o n e d e g l i a l z a c r i s t a l l i ,
i n v e r t i r e i l m o v i m e n t o d e l i n e s t r i -
n o p r e m e n d o i l r e l a t i v o c o m a n d o .
Q u a n d o i l c o n d u c e n t e a z i o n a i c o -
m a n d i d e g l i a l z a c r i s t a l l i p a s s e g -
g e r i , d e v e a c c e r t a r s i c h e n e s s u n o
i m p e d i s c a l a c o r r e t t a c h i u s u r a d e l
i n e s t r i n o .
I l c o n d u c e n t e d e v e v e r i i c a r e c h e i
p a s s e g g e r i u t i l i z z i n o c o r r e t t a m e n -
t e g l i a l z a c r i s t a l l i .
Q u a n d o s i m a n o v r a n o i v e t r i , f a r e
a t t e n z i o n e a i b a m b i n i . R I F O R N I M E N T O
C O M B U S T I B I L E
I l r i f o r n i m e n t o d i c o m b u s t i b i l e d e v e
e s s e r e e f f e t t u a t o c o n i l m o t o r e f e r m o .
I n s e r i r e l a c h i a v e e g i r a r l a v e r s o s i -
n i s t r a .
T o g l i e r e i l t a p p o d e l s e r b a t o i o .
I l t i p o d i c a r b u r a n t e d a u t i l i z z a r e è
i n d i c a t o d a u n ' e t i c h e t t a .
S e s i f a i l p i e n o , n o n i n s i s t e r e d o p o
l a t e r z a i n t e r r u z i o n e d e l l a p o m p a p o -
t r e b b e p r o v o c a r e d i s f u n z i o n i .
L a c a p a c i t à d e l s e r b a t o i o è d i c i r c a
5 0
l i t r i .
Page 105 of 181
1 0 2
1 4 - 0 6 - 2 0 0 4
1 0 3
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
L u c i d i a c c o m p a g n a m e n t o
t e m p o r a n e e
Q u a n d o s i e s c e d a l v e i c o l o , è p o s s i -
b i l e a t t i v a r e l ' a c c e n s i o n e d e l l e l u c i d i
p o s i z i o n e e d e l l e l u c i a n a b b a g l i a n t i
p e r c i r c a 3 0 s e c o n d i , p r o c e d e n d o
c o m e s e g u e :
- m e t t e r e l a c h i a v e s u l l a p o s i z i o n e S T O P
- m e t t e r e i l c o m a n d o d e l l e l u c i s u l l a p o s i z i o n e 0
- f a r e u n l a m p e g g i o d i f a r i
- u s c i r e e c h i u d e r e i l v e i c o l o . A C C E N S I O N E A U T O M A T I C A
D E L L E L U C I
L e l u c i d i p o s i z i o n e e a n a b b a g l i a n t i s i
a c c e n d o n o a u t o m a t i c a m e n t e i n c a s o
d i s c a r s a l u m i n o s i t à , n o n c h é i n c a s o
d i f u n z i o n a m e n t o c o n t i n u o d e i t e r g i -
c r i s t a l l i e s i s p e n g o n o n o n a p p e n a
l a l u m i n o s i t à r i d i v e n t a s u f i c i e n t e o i
t e r g i c r i s t a l l i v e n g o n o d i s a t t i v a t i .
I n c a s o d i n e b b i a o d i n e v e , i l
s e n s o r e d i l u m i n o s i t à p u ò r i l e v a -
r e u n a l u c e s u f i c i e n t e . I n q u e s t o
c a s o l e l u c i n o n s i a c c e n d e r a n n o
a u t o m a t i c a m e n t e .
Q u e s t a f u n z i o n e è a t t i v a a l l a c o n s e -
g n a d e l v e i c o l o .
P e r d i s a t t i v a r e o a t t i v a r e l a f u n z i o n e :
- m e t t e r e l a c h i a v e s u l l a p o s i z i o n e a c - c e s s o r i ( p r i m a t a c c a d e l l a c h i a v e )
- m e t t e r e i l c o m a n d o d ' i l l u m i n a z i o n e s u l l a p o s i z i o n e A U T O / 0
-
p r e m e r e l ' e s t r e m i t à d e l c o m a n d o
d i i l l u m i n a z i o n e p e r p i ù d i q u a t t r o
s e c o n d i .
N o n c o p r i r e i l s e n s o r e d i l u m i -
n o s i t à , a c c o p p i a t o a l s e n s o r e d i
p i o g g i a e s i t u a t o a l c e n t r o d e l
p a r a b r e z z a , d i e t r o i l r e t r o v i s o r e i n -
t e r n o . È d e s t i n a t o a l l ' a c c e n s i o n e
a u t o m a t i c a d e l l e l u c i .
C o n t r o l l o d e l f u n z i o n a m e n t o
A t t i v a z i o n e
L a f u n z i o n e a t t i v a t a è a c c o m p a g n a t a
d a u n s e g n a l e a c u s t i c o e d a u n m e s -
s a g g i o s u l d i s p l a y m u l t i f u n z i o n e .
D i s a t t i v a z i o n e
L a f u n z i o n e d i s a t t i v a t a è a c c o m p a -
g n a t a d a u n s e g n a l e a c u s t i c o .
Q u a n d o i l c o n d u c e n t e u t i l i z z a i c o -
m a n d i m a n u a l i d e l l e l u c i , l a f u n z i o n e
v i e n e t e m p o r a n e a m e n t e d i s a t t i v a t a .
I n c a s o d i d i s f u n z i o n a m e n t o d e l
s e n s o r e d i l u m i n o s i t à , l e l u c i s i
a c c e n d o n o , a c c o m p a g n a t e d a u n
s e g n a l e a c u s t i c o e d a u n m e s s a g g i o
s u l d i s p l a y m u l t i f u n z i o n e .
R i v o l g e r s i a d u n P u n t o A s s i s t e n z a
P E U G E O T .
S i a d i g i o r n o c h e d i n o t t e ,
c o n l a p i o g g i a o c o n i l
s o l e , i p r o i e t t o r i a n t i n e b b i a
a n t e r i o r i e l a l u c e a n t i n e b -
b i a p o s t e r i o r e a b b a g l i a n o e s o n o
q u i n d i v i e t a t i .
N o n d i m e n t i c a r e d i s p e g n e r l i n o n
a p p e n a n o n s o n o p i ù n e c e s s a r i .
I n d i c a t o r i d i d i r e z i o n e
( l a m p e g g i a n t i ) S i n i s t r a : v e r s o i l b a s s o .
D e s t r a : v e r s o l ' a l t o .
Page 106 of 181
1 0 4
1 4 - 0 6 - 2 0 0 4
1 0 5
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
C O M A N D O D E L
T E R G I C R I S T A L L O

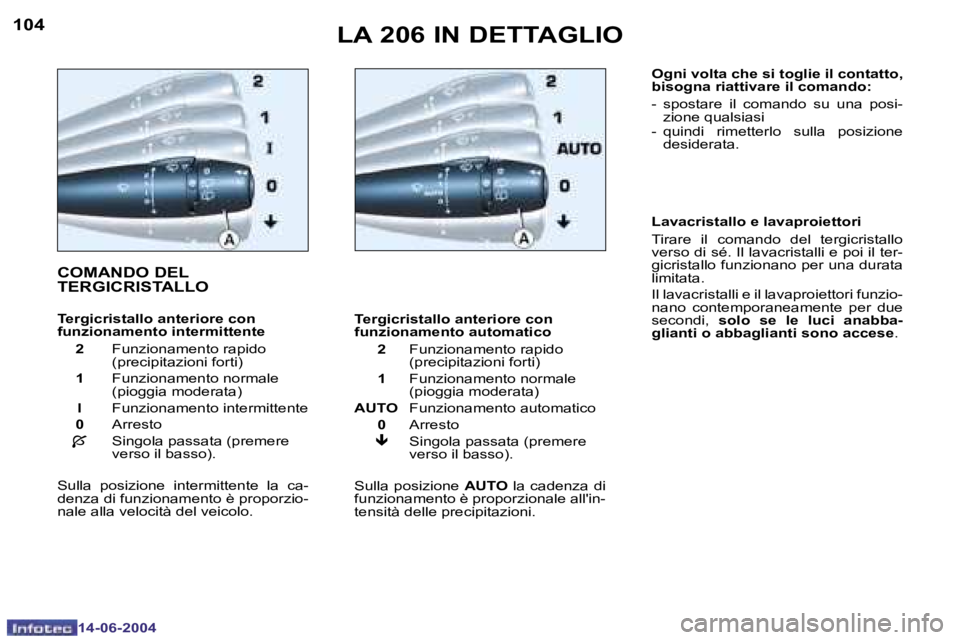

T e r g i c r i s t a l l o a n t e r i o r e c o n
f u n z i o n a m e n t o i n t e r m i t t e n t e
2 F u n z i o n a m e n t o r a p i d o
( p r e c i p i t a z i o n i f o r t i )
1 F u n z i o n a m e n t o n o r m a l e
( p i o g g i a m o d e r a t a )
l F u n z i o n a m e n t o i n t e r m i t t e n t e
0 A r r e s t o
Í S i n g o l a p a s s a t a ( p r e m e r e
v e r s o i l b a s s o ) .
S u l l a p o s i z i o n e i n t e r m i t t e n t e l a c a -
d e n z a d i f u n z i o n a m e n t o è p r o p o r z i o -
n a l e a l l a v e l o c i t à d e l v e i c o l o . T e r g i c r i s t a l l o a n t e r i o r e c o n
f u n z i o n a m e n t o a u t o m a t i c o
2
F u n z i o n a m e n t o r a p i d o
( p r e c i p i t a z i o n i f o r t i )
1 F u n z i o n a m e n t o n o r m a l e
( p i o g g i a m o d e r a t a )
A U T O F u n z i o n a m e n t o a u t o m a t i c o
0 A r r e s t o
ê S i n g o l a p a s s a t a ( p r e m e r e
v e r s o i l b a s s o ) .
S u l l a p o s i z i o n e A U T O l a c a d e n z a d i
f u n z i o n a m e n t o è p r o p o r z i o n a l e a l l ' i n -
t e n s i t à d e l l e p r e c i p i t a z i o n i . O g n i v o l t a c h e s i t o g l i e i l c o n t a t t o ,
b i s o g n a r i a t t i v a r e i l c o m a n d o :
- s p o s t a r e i l c o m a n d o s u u n a p o s i -
z i o n e q u a l s i a s i
- q u i n d i r i m e t t e r l o s u l l a p o s i z i o n e d e s i d e r a t a .
L a v a c r i s t a l l o e l a v a p r o i e t t o r i
T i r a r e i l c o m a n d o d e l t e r g i c r i s t a l l o
v e r s o d i s é . I l l a v a c r i s t a l l i e p o i i l t e r -
g i c r i s t a l l o f u n z i o n a n o p e r u n a d u r a t a
l i m i t a t a .
I l l a v a c r i s t a l l i e i l l a v a p r o i e t t o r i f u n z i o -
n a n o c o n t e m p o r a n e a m e n t e p e r d u e
s e c o n d i , s o l o s e l e l u c i a n a b b a -
g l i a n t i o a b b a g l i a n t i s o n o a c c e s e .
Page 107 of 181
1 0 4
1 4 - 0 6 - 2 0 0 4
1 0 5
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
F u n z i o n a m e n t o a u t o m a t i c o
I n p o s i z i o n e A U T O i l t e r g i c r i s t a l l o
f u n z i o n a a u t o m a t i c a m e n t e e a d a t t a
l a s u a v e l o c i t à i n f u n z i o n e d e l l e
p r e c i p i t a z i o n i . N o n r i c o p r i r e i l s e n s o r e
d i p i o g g i a c h e s i t r o v a s u l
p a r a b r e z z a d i e t r o i l r e t r o -
v i s o r e i n t e r n o .
I n c a s o d i l a v a g g i o a u t o m a t i c o
d e l l a v e t t u r a , d i s i n s e r i r e i l c o n t a t t o
e v e r i i c a r e c h e i l c o m a n d o d e l t e r -
g i c r i s t a l l o n o n s i t r o v i i n p o s i z i o n e
a u t o m a t i c a .
I n i n v e r n o , s i c o n s i g l i a d i a s p e t -
t a r e l o s b r i n a m e n t o c o m p l e t o d e l
p a r a b r e z z a p r i m a d i a z i o n a r e i l
f u n z i o n a m e n t o a u t o m a t i c o . T e r g i s c r i s t a l l o p o s t e r i o r e
L a v a c r i s t a l l o p o s t e r i o r e R u o t a r e l a g h i e r a
A i n o a l l a
p r i m a t a c c a p e r o t t e n e r e u n
f u n z i o n a m e n t o i n t e r m i t t e n t e .
O g n i v o l t a c h e s i t o g l i e i l
c o n t a t t o , q u e s t o c o m a n d o
d e v e p o i e s s e r e r i a t t i v a t o : s p o s t a -
r e i l c o m a n d o s u u n a p o s i z i o n e q u a l -
s i a s i e p o i r i m e t t e r l o n e l l a p o s i z i o n e
d e s i d e r a t a .
T e r g i c r i s t a l l o p o s t e r i o r e
a u t o m a t i c o
Q u a n d o i l c o m a n d o d e l t e r g i c r i s t a l l o
a n t e r i o r e è a t t i v a t o e s i i n s e r i s c e l a
r e t r o m a r c i a , i l t e r g i c r i s t a l l o p o s t e r i o r e
f u n z i o n a i n m o d o i n t e r m i t t e n t e .
O s s e r v a z i o n e : i n c a s o d i u t i l i z z o d i
u n p o r t a b i c i c l e t t e , r i v o l g e r s i a d u n
P u n t o A s s i s t e n z a P E U G E O T p e r d i -
s a t t i v a r e q u e s t a f u n z i o n e o s i s t e m a -
r e u n p o r t a b i c i c l e t t e o m o l o g a t o d a l l a
P E U G E O T .
R u o t a r e l a g h i e r a A o l t r e l a
p r i m a t a c c a : i l l a v a c r i s t a l l o e
p o i i l t e r g i c r i s t a l l o f u n z i o n a n o
p e r u n a d e t e r m i n a t a d u r a t a .
2 0 6 S W : l e f u n z i o n i t e r g i c r i s t a l l o
p o s t e r i o r e e l a v a c r i s t a l l o p o s t e r i o r e
v e n g o n o d i s a t t i v a t e a u t o m a t i c a m e n t e
q u a n d o i l l u n o t t o p o s t e r i o r e è a p e r t o .
C o n t r o l l o d e l f u n z i o n a m e n t o
A t t i v a z i o n e
L ' a t t i v a z i o n e d e l l a f u n z i o n e è a c c o m -
p a g n a t a d a l m e s s a g g i o
" T e r g i t u r a
a u t o m a t i c a a t t i v a t a " s u l d i s p l a y
m u l t i f u n z i o n e .
I n c a s o d i a n o m a l i a d i f u n z i o n a -
m e n t o , i l c o n d u c e n t e v i e n e i n f o r -
m a t o d a u n s e g n a l e a c u s t i c o e d a l
m e s s a g g i o " G u a s t o t e r g i c r . a u t o . "
s u l d i s p l a y m u l t i f u n z i o n e .
I n c a s o d i f u n z i o n a m e n t o d i f e t t o s o
s u l l a p o s i z i o n e A U T O , i l t e r g i c r i s t a l l o
f u n z i o n e r à i n m o d o i n t e r m i t t e n t e .
R i v o l g e r s i a d u n P u n t o A s s i s t e n z a
P E U G E O T .
Page 108 of 181
1 0 6
1 4 - 0 6 - 2 0 0 4
1 0 7
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
C O M P U T E R D I B O R D O

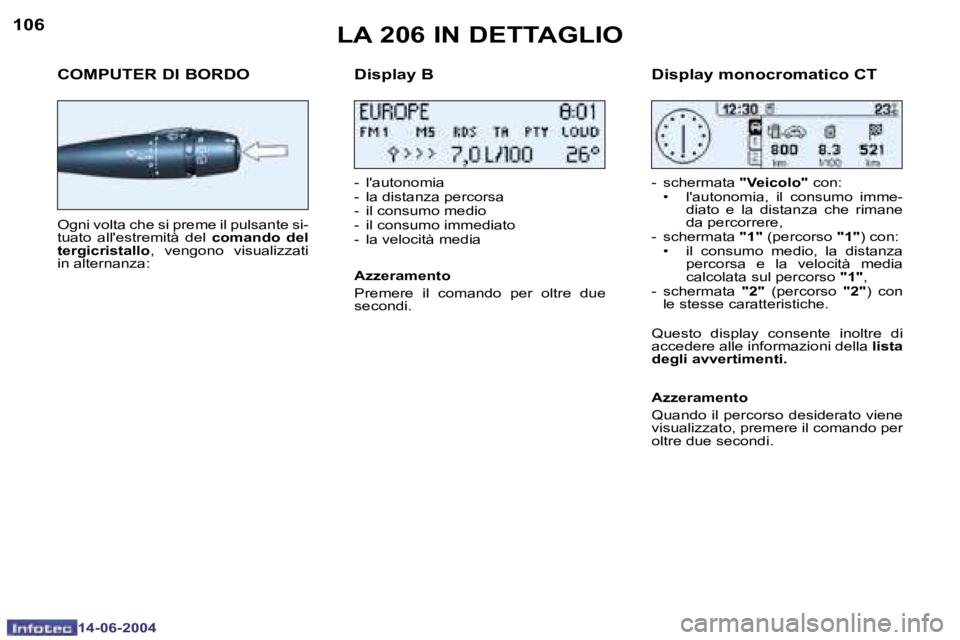

O g n i v o l t a c h e s i p r e m e i l p u l s a n t e s i -
t u a t o a l l ' e s t r e m i t à d e l c o m a n d o d e l
t e r g i c r i s t a l l o , v e n g o n o v i s u a l i z z a t i
i n a l t e r n a n z a :
D i s p l a y B
- l ' a u t o n o m i a
- l a d i s t a n z a p e r c o r s a
- i l c o n s u m o m e d i o
- i l c o n s u m o i m m e d i a t o
- l a v e l o c i t à m e d i a
A z z e r a m e n t o
P r e m e r e i l c o m a n d o p e r o l t r e d u e
s e c o n d i .

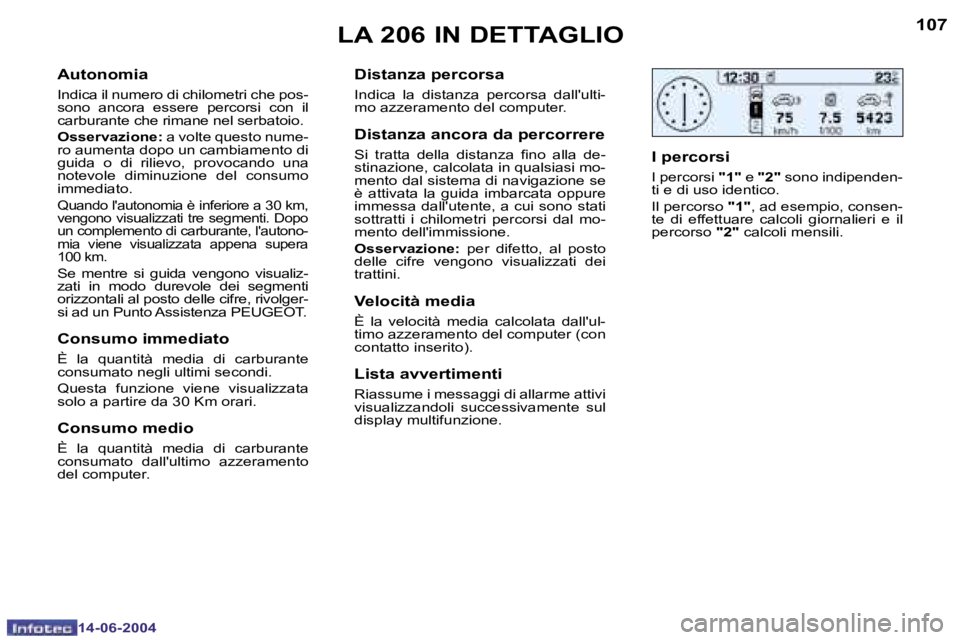

D i s p l a y m o n o c r o m a t i c o C T
- s c h e r m a t a " V e i c o l o " c o n :
• l ' a u t o n o m i a , i l c o n s u m o i m m e - d i a t o e l a d i s t a n z a c h e r i m a n e
d a p e r c o r r e r e ,
- s c h e r m a t a " 1 " ( p e r c o r s o " 1 " ) c o n :
• i l c o n s u m o m e d i o , l a d i s t a n z a p e r c o r s a e l a v e l o c i t à m e d i a
c a l c o l a t a s u l p e r c o r s o " 1 " ,
- s c h e r m a t a " 2 " ( p e r c o r s o " 2 " ) c o n
l e s t e s s e c a r a t t e r i s t i c h e .
Q u e s t o d i s p l a y c o n s e n t e i n o l t r e d i
a c c e d e r e a l l e i n f o r m a z i o n i d e l l a l i s t a
d e g l i a v v e r t i m e n t i .
A z z e r a m e n t o
Q u a n d o i l p e r c o r s o d e s i d e r a t o v i e n e
v i s u a l i z z a t o , p r e m e r e i l c o m a n d o p e r
o l t r e d u e s e c o n d i .
Page 109 of 181
1 0 6
1 4 - 0 6 - 2 0 0 4
1 0 7
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
A u t o n o m i a
I n d i c a i l n u m e r o d i c h i l o m e t r i c h e p o s -
s o n o a n c o r a e s s e r e p e r c o r s i c o n i l
c a r b u r a n t e c h e r i m a n e n e l s e r b a t o i o .
O s s e r v a z i o n e : a v o l t e q u e s t o n u m e -
r o a u m e n t a d o p o u n c a m b i a m e n t o d i
g u i d a o d i r i l i e v o , p r o v o c a n d o u n a
n o t e v o l e d i m i n u z i o n e d e l c o n s u m o
i m m e d i a t o .
Q u a n d o l ' a u t o n o m i a è i n f e r i o r e a 3 0 k m ,
v e n g o n o v i s u a l i z z a t i t r e s e g m e n t i . D o p o
u n c o m p l e m e n t o d i c a r b u r a n t e , l ' a u t o n o -
m i a v i e n e v i s u a l i z z a t a a p p e n a s u p e r a
1 0 0 k m .
S e m e n t r e s i g u i d a v e n g o n o v i s u a l i z -
z a t i i n m o d o d u r e v o l e d e i s e g m e n t i
o r i z z o n t a l i a l p o s t o d e l l e c i f r e , r i v o l g e r -
s i a d u n P u n t o A s s i s t e n z a P E U G E O T .
C o n s u m o i m m e d i a t o
È l a q u a n t i t à m e d i a d i c a r b u r a n t e
c o n s u m a t o n e g l i u l t i m i s e c o n d i .
Q u e s t a f u n z i o n e v i e n e v i s u a l i z z a t a
s o l o a p a r t i r e d a 3 0 K m o r a r i .
C o n s u m o m e d i o
È l a q u a n t i t à m e d i a d i c a r b u r a n t e
c o n s u m a t o d a l l ' u l t i m o a z z e r a m e n t o
d e l c o m p u t e r .
D i s t a n z a p e r c o r s a
I n d i c a l a d i s t a n z a p e r c o r s a d a l l ' u l t i -
m o a z z e r a m e n t o d e l c o m p u t e r .
D i s t a n z a a n c o r a d a p e r c o r r e r e
S i t r a t t a d e l l a d i s t a n z a i n o a l l a d e -
s t i n a z i o n e , c a l c o l a t a i n q u a l s i a s i m o -
m e n t o d a l s i s t e m a d i n a v i g a z i o n e s e
è a t t i v a t a l a g u i d a i m b a r c a t a o p p u r e
i m m e s s a d a l l ' u t e n t e , a c u i s o n o s t a t i
s o t t r a t t i i c h i l o m e t r i p e r c o r s i d a l m o -
m e n t o d e l l ' i m m i s s i o n e .
O s s e r v a z i o n e : p e r d i f e t t o , a l p o s t o
d e l l e c i f r e v e n g o n o v i s u a l i z z a t i d e i
t r a t t i n i .
V e l o c i t à m e d i a
È l a v e l o c i t à m e d i a c a l c o l a t a d a l l ' u l -
t i m o a z z e r a m e n t o d e l c o m p u t e r ( c o n
c o n t a t t o i n s e r i t o ) .
L i s t a a v v e r t i m e n t i
R i a s s u m e i m e s s a g g i d i a l l a r m e a t t i v i
v i s u a l i z z a n d o l i s u c c e s s i v a m e n t e s u l
d i s p l a y m u l t i f u n z i o n e .
I p e r c o r s i
I p e r c o r s i " 1 " e " 2 " s o n o i n d i p e n d e n -
t i e d i u s o i d e n t i c o .
I l p e r c o r s o " 1 " , a d e s e m p i o , c o n s e n -
t e d i e f f e t t u a r e c a l c o l i g i o r n a l i e r i e i l
p e r c o r s o " 2 " c a l c o l i m e n s i l i .
Page 110 of 181
1 0 6
1 4 - 0 6 - 2 0 0 4
1 0 7
1 4 - 0 6 - 2 0 0 4
L A 2 0 6 I N D E T T A G L I O
C O M P U T E R D I B O R D O
O g n i v o l t a c h e s i p r e m e i l p u l s a n t e s i -
t u a t o a l l ' e s t r e m i t à d e l c o m a n d o d e l
t e r g i c r i s t a l l o , v e n g o n o v i s u a l i z z a t i
i n a l t e r n a n z a :
D i s p l a y B
- l ' a u t o n o m i a
- l a d i s t a n z a p e r c o r s a
- i l c o n s u m o m e d i o
- i l c o n s u m o i m m e d i a t o
- l a v e l o c i t à m e d i a
A z z e r a m e n t o
P r e m e r e i l c o m a n d o p e r o l t r e d u e
s e c o n d i .
D i s p l a y m o n o c r o m a t i c o C T
- s c h e r m a t a " V e i c o l o " c o n :
• l ' a u t o n o m i a , i l c o n s u m o i m m e - d i a t o e l a d i s t a n z a c h e r i m a n e
d a p e r c o r r e r e ,
- s c h e r m a t a " 1 " ( p e r c o r s o " 1 " ) c o n :
• i l c o n s u m o m e d i o , l a d i s t a n z a p e r c o r s a e l a v e l o c i t à m e d i a
c a l c o l a t a s u l p e r c o r s o " 1 " ,
- s c h e r m a t a " 2 " ( p e r c o r s o " 2 " ) c o n
l e s t e s s e c a r a t t e r i s t i c h e .
Q u e s t o d i s p l a y c o n s e n t e i n o l t r e d i
a c c e d e r e a l l e i n f o r m a z i o n i d e l l a l i s t a
d e g l i a v v e r t i m e n t i .
A z z e r a m e n t o
Q u a n d o i l p e r c o r s o d e s i d e r a t o v i e n e
v i s u a l i z z a t o , p r e m e r e i l c o m a n d o p e r
o l t r e d u e s e c o n d i .
