Peugeot 206 SW 2005.5 Manual del propietario (in Spanish)

Las informaciones prácticas144 -
01-10-2005
145Las informaciones prácticas-
01-10-2005
Montar la rueda
- Una vez posicionada la rueda, debe efectuar un apriete previo de
los cuatro tornillos con la llave.
- Pliegue el gato y quítelo.
- Bloquee los cuatro tornillos con la llave.
- Monte el embellecedor excepto en una rueda de uso temporal,
empezando por el paso de la
válvula y empujando con la palma
de la mano.
Nota : Si el vehículo está equipado
con tornillos antirrobo de ruedas
originales, el tapón en el tornillo
antirrobo consta de dos partes.
Montaje de la rueda en el
soporte rueda de repuesto
- Ponga la caja de ubicación del gato en la rueda.
- Monte el separador de sujeción 3
sujetándolo únicamente en la rueda
de uso temporal del tipo "galette".
- Ponga la rueda en el soporte rueda de repuesto, orientando el separador
3 en el eje del vehículo, apertura
hacia la parte delantera conforme
se muestra en el esquema adjunto
(únicamente en la rueda de uso
temporal del tipo "galette").
- Levante la rueda, después el soporte y posicione el gancho de
sujeción.
- No olvide apretar a fondo el tornillo de ijación del soporte rueda de
repuesto.
- Coloque en su sitio la llave desmonta-rueda. Para su seguridad,
siempre debe efectuar un
cambio de rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de mano echado,
- la primera velocidad o la marcha atrás metida,
- calce el vehículo con la caja de ubicación,
- nunca se meta debajo de un vehículo cuando esté levantado
por un gato (utilice una
borriqueta).
Despuès de cambiar la rueda
- Haga que le comprueben rápidamente el apriete de los
tornillos y la presión de la rueda
de repuesto en un Punto de
Servicio PEUGEOT.
- Repare la rueda pinchada y sustitúyala lo antes posible en el
vehículo.
- La rueda de repuesto del tipo "galette" equipada con
un neumático 115/70 R 15
únicamente es para un uso
temporal :
- presión de inlado : 4,2 bares.
- velocidad máxima : 80 km./h.

Las informaciones prácticas146 -
01-10-2005
147Las informaciones prácticas-
01-10-2005
PARTICULARIDADES
LIGADAS A LAS RUEDAS DE
ALUMINIO
Tapones de los tornillos
Los tornillos de las ruedas de
aluminio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo 4 antes
de alojar los tornillos.
El útil 4 se encuentra :
- en el berlina, en el forro trasero derecho del maletero,
- en el 206 SW, en la caja de acondicionamiento del gato,
- en el 206 RC, en la caja situada en el lado izquierdo del maletero.
Montaje de la rueda de
repuesto
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la ije, es normal constatar
que las arandelas de los tornillos
no tocan la llanta. La sujeción de la
rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y
después la tapa de plástico que lo
cubre, con el útil amarillo (situado
en la caja ijada en el lado izquierdo
del maletero), antes de alojarlos con
una de la llave especial antirrobo
(situada en la guantera) y la llave
desmonta-rueda, situada en el forro
trasero derecho del maletero.
Observación : anote cuidadosa-
mente el número de código grabado
en la cabeza de la llave antirrobo.
Este código le permitirá que la red le
facilite un nuevo doble de esta llave
especial.
Montaje de neumáticos de
nieve
Si equipa su vehículo con neumáticos
para la nieve, montados en llantas
de chapa, es imperativo utilizar
tornillos especíicos disponibles en
la red PEUGEOT.

Las informaciones prácticas144 -
01-10-2005
145Las informaciones prácticas-
01-10-2005
Acceso a la rueda de repuesto y
al gato
La rueda se encuentra en el exterior,
bajo el maletero, sujeta por un
soporte rueda de repuesto de metal.
- Saque la llave desmonta-rueda 1
sujeta en el guarnecido derecho
del maletero.
- Aloje el tornillo de sujeción del soporte rueda de repuesto, situado
en el interior del maletero bajo la
alfombra, ayudándose con la llave
desmonta-rueda 1.
- Levante el soporte rueda de repuesto y saque el gancho hacia
atrás, después déjelo bajar.
- Saque la caja de ubicación del gato 2 situada en la rueda de repuesto.
CAMBIAR UNA RUEDA
(206 SW)
Estacionamiento del vehículo
- En la medida de lo posible, inmovilice
el vehículo sobre suelo horizontal,
estable y no deslizante.
- Eche el freno de mano, meta la primera velocidad o la marcha
atrás (posición P para la caja de
cambios automática).Desmontar una rueda
- Calce la parte trasera de la rueda diametralmente opuesta a la que
va a cambiar utilizando la caja de
ubicación del gato.
- Saque el embellecedor con la ayuda de la llave desmonta-rueda tirando a
nivel del paso de la válvula.
- Desbloquee los tornillos de rueda.
- Ponga el gato en uno de los cuatro emplazamientos E, previstos en
los bajos, lo más cerca posible a
la rueda que tiene que cambiar.
Asegúrese que la plantilla del gato
esté en contacto con el suelo en
toda su supericie.
- Despliegue el gato, desenrosque completamente los tornillos y saque
la rueda.

Las informaciones prácticas144 -
01-10-2005
145Las informaciones prácticas-
01-10-2005
Montar la rueda
- Una vez posicionada la rueda, debe efectuar un apriete previo de
los cuatro tornillos con la llave.
- Pliegue el gato y quítelo.
- Bloquee los cuatro tornillos con la llave.
- Monte el embellecedor excepto en una rueda de uso temporal,
empezando por el paso de la
válvula y empujando con la palma
de la mano.
Nota : Si el vehículo está equipado
con tornillos antirrobo de ruedas
originales, el tapón en el tornillo
antirrobo consta de dos partes.

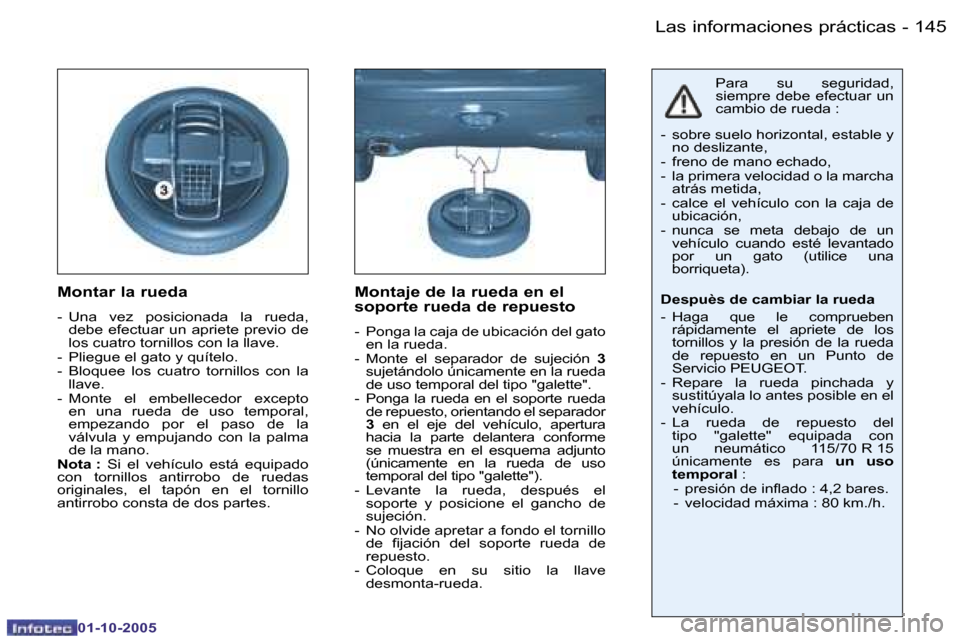

Montaje de la rueda en el
soporte rueda de repuesto
- Ponga la caja de ubicación del gato en la rueda.
- Monte el separador de sujeción 3
sujetándolo únicamente en la rueda
de uso temporal del tipo "galette".
- Ponga la rueda en el soporte rueda de repuesto, orientando el separador
3 en el eje del vehículo, apertura
hacia la parte delantera conforme
se muestra en el esquema adjunto
(únicamente en la rueda de uso
temporal del tipo "galette").
- Levante la rueda, después el soporte y posicione el gancho de
sujeción.
- No olvide apretar a fondo el tornillo de ijación del soporte rueda de
repuesto.
- Coloque en su sitio la llave desmonta-rueda. Para su seguridad,
siempre debe efectuar un
cambio de rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de mano echado,
- la primera velocidad o la marcha atrás metida,
- calce el vehículo con la caja de ubicación,
- nunca se meta debajo de un vehículo cuando esté levantado
por un gato (utilice una
borriqueta).
Despuès de cambiar la rueda
- Haga que le comprueben rápidamente el apriete de los
tornillos y la presión de la rueda
de repuesto en un Punto de
Servicio PEUGEOT.
- Repare la rueda pinchada y sustitúyala lo antes posible en el
vehículo.
- La rueda de repuesto del tipo "galette" equipada con
un neumático 115/70 R 15
únicamente es para un uso
temporal :
- presión de inlado : 4,2 bares.
- velocidad máxima : 80 km./h.

Las informaciones prácticas146 -
01-10-2005
147Las informaciones prácticas-
01-10-2005

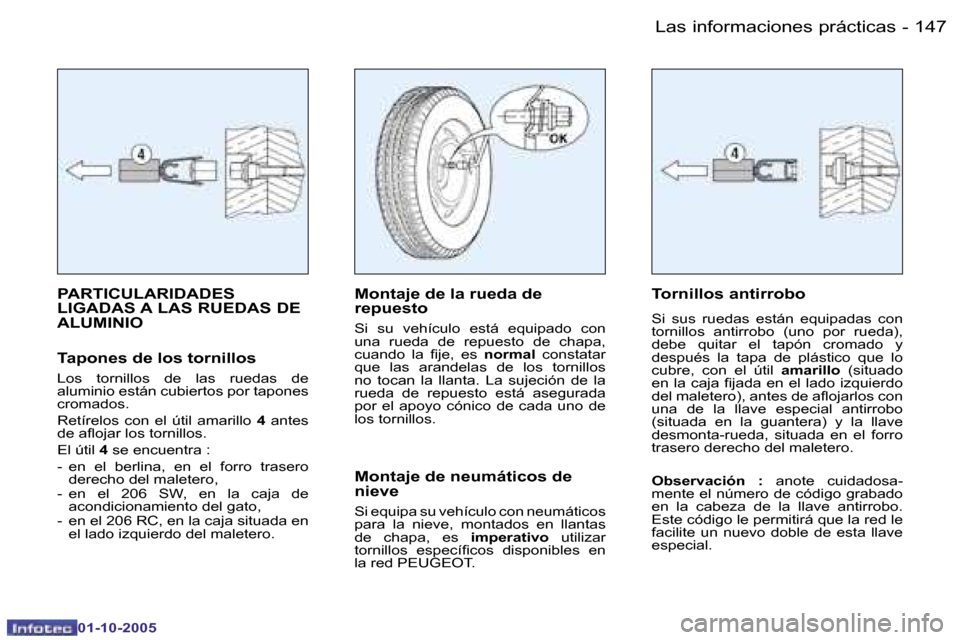

PARTICULARIDADES
LIGADAS A LAS RUEDAS DE
ALUMINIO
Tapones de los tornillos
Los tornillos de las ruedas de
aluminio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo 4 antes
de alojar los tornillos.
El útil 4 se encuentra :
- en el berlina, en el forro trasero derecho del maletero,
- en el 206 SW, en la caja de acondicionamiento del gato,
- en el 206 RC, en la caja situada en el lado izquierdo del maletero.
Montaje de la rueda de
repuesto
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la ije, es normal constatar
que las arandelas de los tornillos
no tocan la llanta. La sujeción de la
rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y
después la tapa de plástico que lo
cubre, con el útil amarillo (situado
en la caja ijada en el lado izquierdo
del maletero), antes de alojarlos con
una de la llave especial antirrobo
(situada en la guantera) y la llave
desmonta-rueda, situada en el forro
trasero derecho del maletero.
Observación : anote cuidadosa-
mente el número de código grabado
en la cabeza de la llave antirrobo.
Este código le permitirá que la red le
facilite un nuevo doble de esta llave
especial.
Montaje de neumáticos de
nieve
Si equipa su vehículo con neumáticos
para la nieve, montados en llantas
de chapa, es imperativo utilizar
tornillos especíicos disponibles en
la red PEUGEOT.

Las informaciones prácticas146 -
01-10-2005
147Las informaciones prácticas-
01-10-2005
PINCHAZO (206 RC)
Este vehículo no dispone de rueda
de repuesto, pero encontrará un
kit de reparación (dos aerosoles
de reparación para neumáticos),
guardados en una caja 1 ijada por
una correa en el lado izquierdo del
maletero. F
Gire la rueda de manera que la
válvula se presente a la horizontal
del suelo.
F Agite fuertemente el aerosol antes
de su utilización (en tiempo muy
frío, caliente el aerosol entre sus
manos durante algunos minutos).
F Fije el racor del aerosol en la
válvula, guardando siempre el
eje.
F Tire la válvula contra el agujero
de la junta y al mismo tiempo
vacíe el aerosol sujetándolo en
posición vertical.
F Mantenga irmemente la presión
durante un minuto.
F Retire el racor y circule inmediata-
mente al menos cinco kilómetros.
F Controle si posible la presión del
neumático.
F Y después circule sin esperar a
una velocidad moderada hasta
llegar al garage más cercano. Los aerosoles permiten
efectuar una reparación
provisional (velocidad
máxima 80 km./h).
Después de su utilización, es ne-
cesario cambiar el neumático. Los
aerosoles al estar bajo presión, no
deben estar expuestos a una tem-
peratura superior de 50 ºC.
Consérvelos al abrigo del calor en
su caja de colocación isotérmica.
CAMBIAR UNA RUEDA
Utillaje
- El gato, la cala y el útil para los tapones de tornillos están situados
en la caja 1 ijada por una correa
en el lado izquierdo del maletero.
- La llave desmonta-rueda está ijada en el forro trasero derecho
del maletero.
Utilización de un aerosol de
reparación
(Leer también las instrucciones de
utilización descritas en las bombas).
F Quite, si es posible, el elemento
origen del pinchazo y eventual-
mente desinle el neumático. Procedimiento para cambiar una
rueda
Las ruedas de su 206 RC están
equipadas con tornillos antirrobo.
El cambio de rueda es idéntico que
para el berlina.
Ver capítulos correspondientes.

Las informaciones prácticas146 -
01-10-2005
147Las informaciones prácticas-
01-10-2005
PARTICULARIDADES
LIGADAS A LAS RUEDAS DE
ALUMINIO
Tapones de los tornillos
Los tornillos de las ruedas de
aluminio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo 4 antes
de alojar los tornillos.
El útil 4 se encuentra :
- en el berlina, en el forro trasero derecho del maletero,
- en el 206 SW, en la caja de acondicionamiento del gato,
- en el 206 RC, en la caja situada en el lado izquierdo del maletero.
Montaje de la rueda de
repuesto
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la ije, es normal constatar
que las arandelas de los tornillos
no tocan la llanta. La sujeción de la
rueda de repuesto está asegurada
por el apoyo cónico de cada uno de
los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y
después la tapa de plástico que lo
cubre, con el útil amarillo (situado
en la caja ijada en el lado izquierdo
del maletero), antes de alojarlos con
una de la llave especial antirrobo
(situada en la guantera) y la llave
desmonta-rueda, situada en el forro
trasero derecho del maletero.
Observación : anote cuidadosa-
mente el número de código grabado
en la cabeza de la llave antirrobo.
Este código le permitirá que la red le
facilite un nuevo doble de esta llave
especial.
Montaje de neumáticos de
nieve
Si equipa su vehículo con neumáticos
para la nieve, montados en llantas
de chapa, es imperativo utilizar
tornillos especíicos disponibles en
la red PEUGEOT.

Las informaciones prácticas148 -
01-10-2005
149Las informaciones prácticas-
01-10-2005

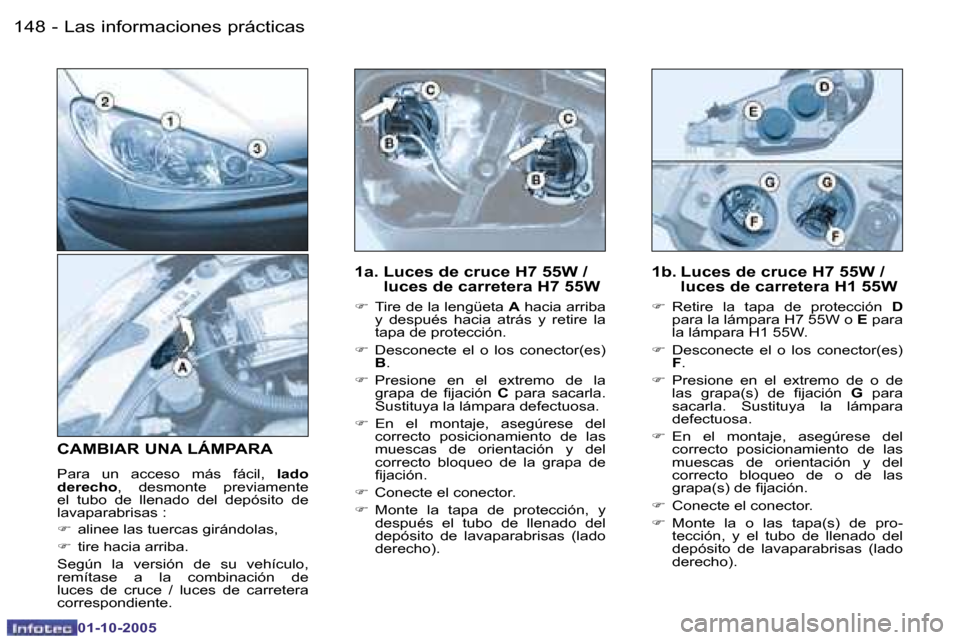

1a. Luces de cruce H7 55W / luces de carretera H7 55W
F Tire de la lengüeta A hacia arriba
y después hacia atrás y retire la
tapa de protección.
F Desconecte el o los conector(es)
B .
F Presione en el extremo de la
grapa de ijación C para sacarla.
Sustituya la lámpara defectuosa.
F En el montaje, asegúrese del
correcto posicionamiento de las
muescas de orientación y del
correcto bloqueo de la grapa de
ijación.
F Conecte el conector.
F Monte la tapa de protección, y
después el tubo de llenado del
depósito de lavaparabrisas (lado
derecho).
CAMBIAR UNA LÁMPARA
Para un acceso más fácil, lado
derecho , desmonte previamente
el tubo de llenado del depósito de
lavaparabrisas :
F alinee las tuercas girándolas,
F tire hacia arriba.
Según la versión de su vehículo,
remítase a la combinación de
luces de cruce / luces de carretera
correspondiente.
1b. Luces de cruce H7 55W / luces de carretera H1 55W
F Retire la tapa de protección D
para la lámpara H7 55W o E para
la lámpara H1 55W.
F Desconecte el o los conector(es)
F .
F Presione en el extremo de o de
las grapa(s) de ijación G para
sacarla. Sustituya la lámpara
defectuosa.
F En el montaje, asegúrese del
correcto posicionamiento de las
muescas de orientación y del
correcto bloqueo de o de las
grapa(s) de ijación.
F Conecte el conector.
F Monte la o las tapa(s) de pro-
tección, y el tubo de llenado del
depósito de lavaparabrisas (lado
derecho).

Las informaciones prácticas148 -
01-10-2005
149Las informaciones prácticas-
01-10-2005

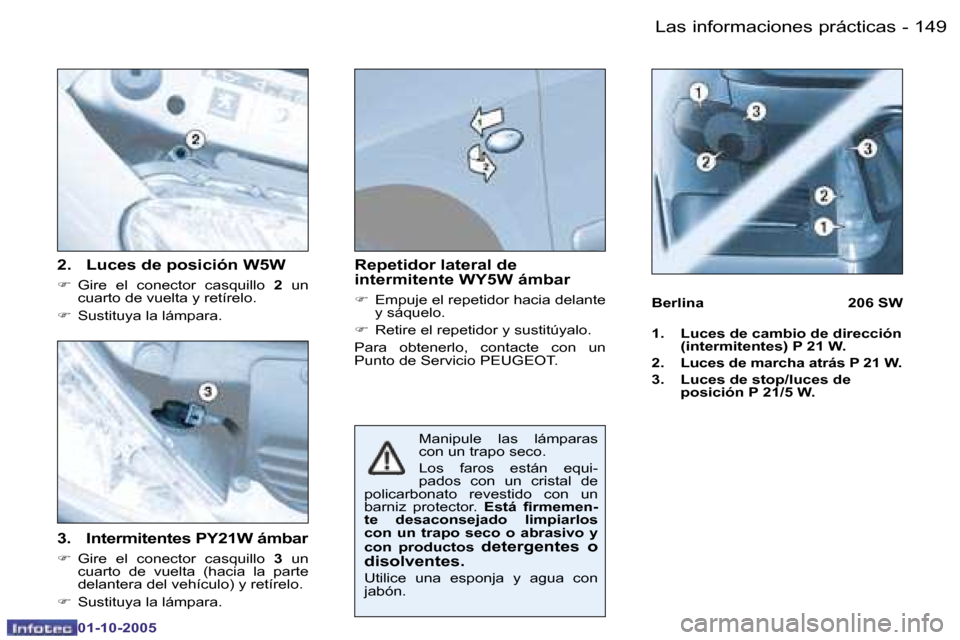

3. Intermitentes PY21W ámbar
F Gire el conector casquillo 3 un
cuarto de vuelta (hacia la parte
delantera del vehículo) y retírelo.
F Sustituya la lámpara. Berlina
Repetidor lateral de
intermitente WY5W ámbar
F
Empuje el repetidor hacia delante
y sáquelo.
F Retire el repetidor y sustitúyalo.
Para obtenerlo, contacte con un
Punto de Servicio PEUGEOT. 206 SW
1. Luces de cambio de dirección (intermitentes) P 21 W.
2. Luces de marcha atrás P 21 W.
3. Luces de stop/luces de posición P 21/5 W.
2. Luces de posición W5W
F Gire el conector casquillo 2 un
cuarto de vuelta y retírelo.
F Sustituya la lámpara.
Manipule las lámparas
con un trapo seco.
Los faros están equi-
pados con un cristal de
policarbonato revestido con un
barniz protector. Está irmemen-
te desaconsejado limpiarlos
con un trapo seco o abrasivo y
con productos
detergentes o
disolventes.
Utilice una esponja y agua con
jabón.

Las informaciones prácticas150 -
01-10-2005
151Las informaciones prácticas-
01-10-2005
Faros antiniebla delanteros
H1 55 W
Pulse bajo la tapa de acceso para
sacarla.
Abra la tapa.
Gire la tapa para sacarla.
Desconecte la lámpara.
Presione en los dos extremos de
la grapa de ijación para sacar la
lámpara.
Luz antiniebla trasera P 21 W
Suelte el piloto y saque el conjunto.
Gire el conector casquillo un cuarto
de vuelta y retírelo.
Sustituya la lámpara.
Luces de matrícula W 5 W
Inserte un destornillador ino en
uno de los agujeros exteriores del
transparente.
Empújelo hacia el exterior para
sacarlo.
Retire el transparente.
Sustituya la lámpara defectuosa.
