PEUGEOT 207 2006.5 Manual del propietario (in Spanish)

9
i
LAS INFORMACIONES PRÁCTICAS
124

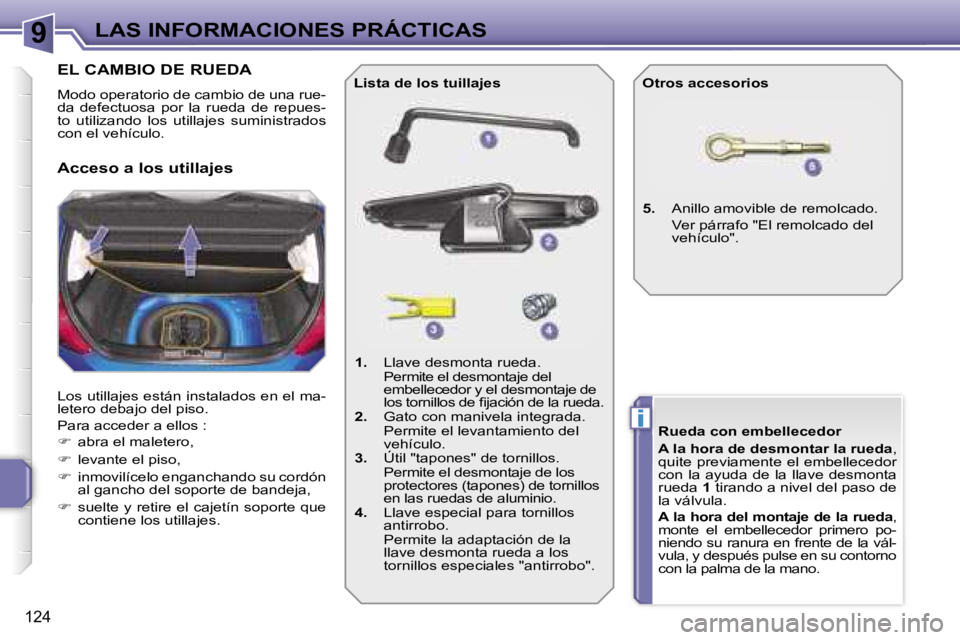

EL CAMBIO DE RUEDA
Modo operatorio de cambio de una rue-
da defectuosa por la rueda de repues-
to utilizando los utillajes suministrados
con el vehículo.
Los utillajes están instalados en el ma-
letero debajo del piso.
Para acceder a ellos :
 abra el maletero,
 levante el piso,
 inmovilícelo enganchando su cordón
al gancho del soporte de bandeja,
 suelte y retire el cajetín soporte que
contiene los utillajes. 1.
Llave desmonta rueda.
Permite el desmontaje del embellecedor y el desmontaje de
los tornillos de fijación de la rueda.
2. Gato con manivela integrada.
Permite el levantamiento del vehículo.
3. Útil "tapones" de tornillos.
Permite el desmontaje de los protectores (tapones) de tornillos
en las ruedas de aluminio.
4. Llave especial para tornillos
antirrobo.
Permite la adaptación de la llave desmonta rueda a los
tornillos especiales "antirrobo".
Lista de los tuillajes Otros accesorios
5. Anillo amovible de remolcado.
Ver párrafo "El remolcado del vehículo".
Acceso a los utillajes
Rueda con embellecedor
A la hora de desmontar la rueda ,
quite previamente el embellecedor
con la ayuda de la llave desmonta
rueda 1 tirando a nivel del paso de
la válvula.
A la hora del montaje de la rueda ,
monte el embellecedor primero po-
niendo su ranura en frente de la vál-
vula, y después pulse en su contorno
con la palma de la mano.

9
i
LAS INFORMACIONES PRÁCTICAS
125

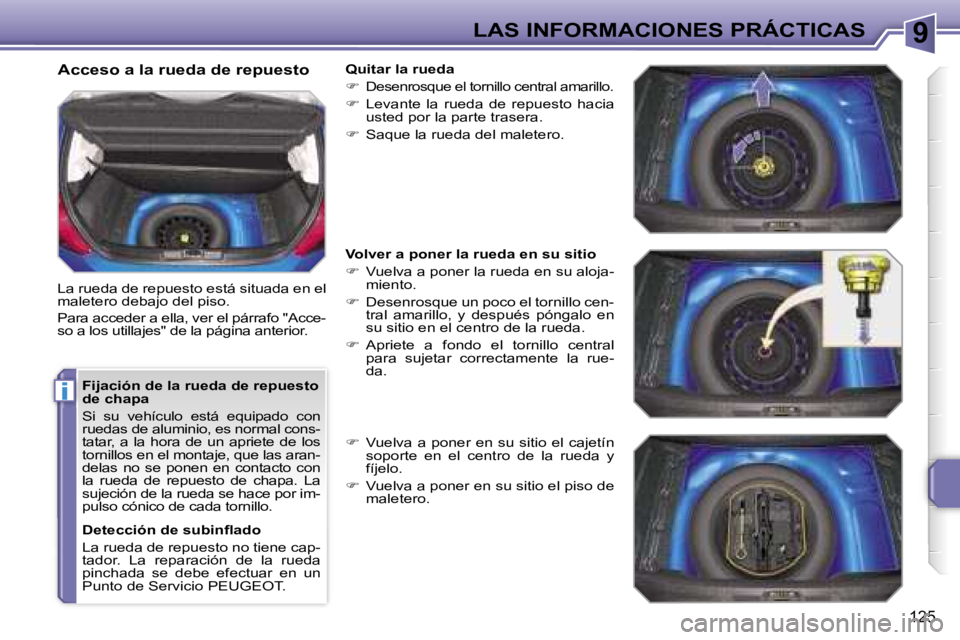

Fijación de la rueda de repuesto
de chapa
Si su vehículo está equipado con
ruedas de aluminio, es normal cons-
tatar, a la hora de un apriete de los
tornillos en el montaje, que las aran-
delas no se ponen en contacto con
la rueda de repuesto de chapa. La
sujeción de la rueda se hace por im-
pulso cónico de cada tornillo.
Detección de subinflado
La rueda de repuesto no tiene cap-
tador. La reparación de la rueda
pinchada se debe efectuar en un
Punto de Servicio PEUGEOT.
Acceso a la rueda de repuesto
La rueda de repuesto está situada en el
maletero debajo del piso.
Para acceder a ella, ver el párrafo "Acce-
so a los utillajes" de la página anterior.Quitar la rueda


Desenrosque el tornillo central amarillo.
 Levante la rueda de repuesto hacia
usted por la parte trasera.
 Saque la rueda del maletero.
Volver a poner la rueda en su sitio
 Vuelva a poner la rueda en su aloja-
miento.
 Desenrosque un poco el tornillo cen-
tral amarillo, y después póngalo en
su sitio en el centro de la rueda.
 Apriete a fondo el tornillo central
para sujetar correctamente la rue-
da.
 Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda y
fíjelo.
 Vuelva a poner en su sitio el piso de
maletero.

9
i
LAS INFORMACIONES PRÁCTICAS
126

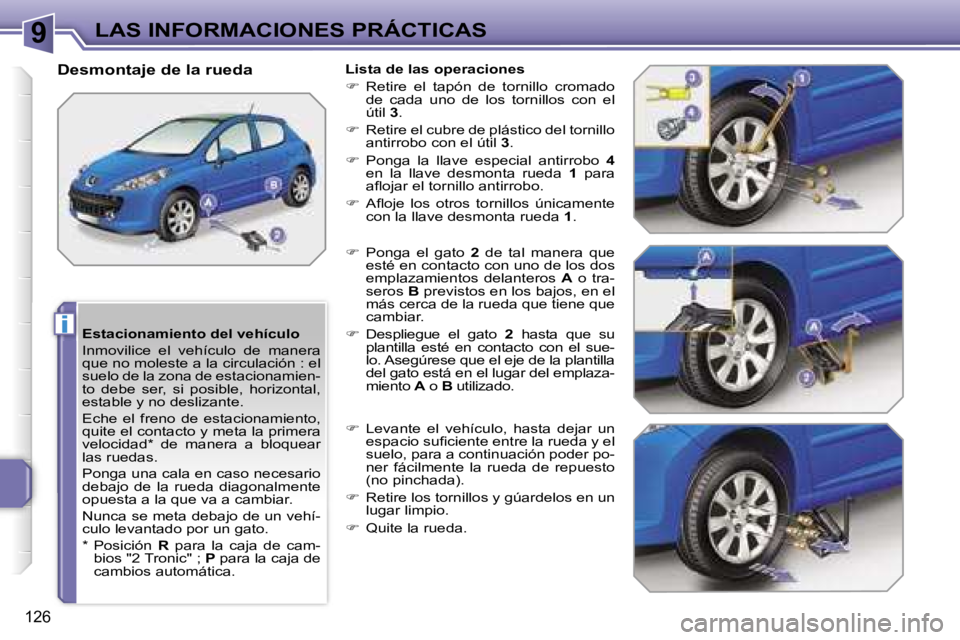

Estacionamiento del vehículo
Inmovilice el vehículo de manera
que no moleste a la circulación : el
suelo de la zona de estacionamien-
to debe ser, si posible, horizontal,
estable y no deslizante.
Eche el freno de estacionamiento,
quite el contacto y meta la primera
velocidad* de manera a bloquear
las ruedas.
Ponga una cala en caso necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
Nunca se meta debajo de un vehí-
culo levantado por un gato.
* Posición R para la caja de cam-
bios "2 Tronic" ; P para la caja de
cambios automática.
Desmontaje de la ruedaLista de las operaciones
 Retire el tapón de tornillo cromado
de cada uno de los tornillos con el
útil 3.
 Retire el cubre de plástico del tornillo
antirrobo con el útil 3.
 Ponga la llave especial antirrobo 4
en la llave desmonta rueda 1 para
aflojar el tornillo antirrobo.
 Afloje los otros tornillos únicamente
con la llave desmonta rueda 1.
 Ponga el gato 2 de tal manera que
esté en contacto con uno de los dos
emplazamientos delanteros A o tra-
seros B previstos en los bajos, en el
más cerca de la rueda que tiene que
cambiar.
 Despliegue el gato 2 hasta que su
plantilla esté en contacto con el sue-
lo. Asegúrese que el eje de la plantilla
del gato está en el lugar del emplaza-
miento A o B utilizado.
 Levante el vehículo, hasta dejar un
espacio suficiente entre la rueda y el
suelo, para a continuación poder po-
ner fácilmente la rueda de repuesto
(no pinchada).
 Retire los tornillos y gúardelos en un
lugar limpio.
 Quite la rueda.

9
i
LAS INFORMACIONES PRÁCTICAS
127

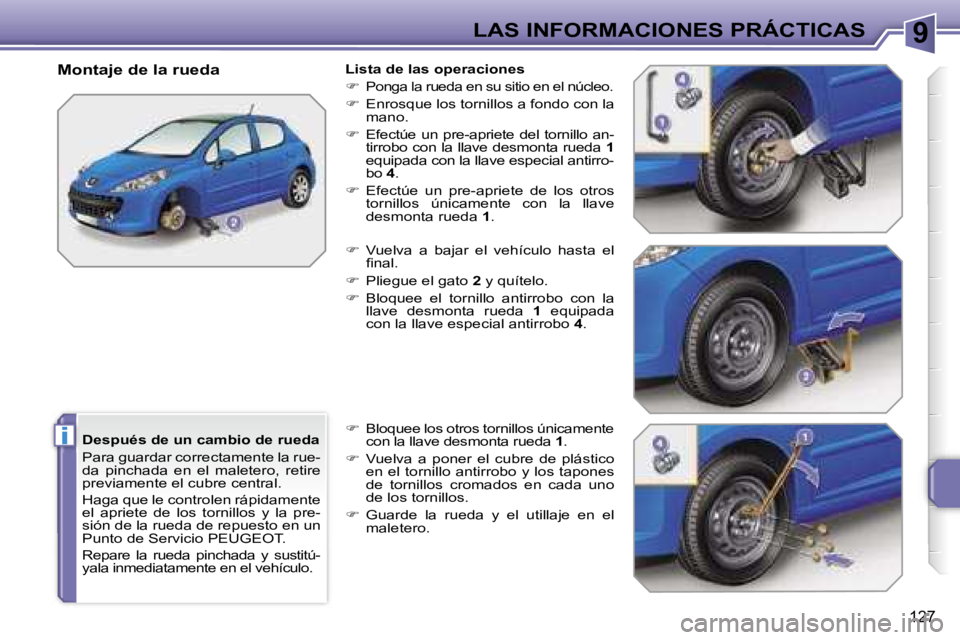

Después de un cambio de rueda
Para guardar correctamente la rue-
da pinchada en el maletero, retire
previamente el cubre central.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en un
Punto de Servicio PEUGEOT.
Repare la rueda pinchada y sustitú-
yala inmediatamente en el vehículo.
Montaje de la ruedaLista de las operaciones

Ponga la rueda en su sitio en el núcleo.
 Enrosque los tornillos a fondo con la
mano.
 Efectúe un pre-apriete del tornillo an-
tirrobo con la llave desmonta rueda 1
equipada con la llave especial antirro-
bo 4.
 Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1.
 Vuelva a bajar el vehículo hasta el
final.
 Pliegue el gato 2 y quítelo.
 Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 4.
 Bloquee los otros tornillos únicamente
con la llave desmonta rueda 1.
 Vuelva a poner el cubre de plástico
en el tornillo antirrobo y los tapones
de tornillos cromados en cada uno
de los tornillos.
 Guarde la rueda y el utillaje en el
maletero.

9
!
i
i
LAS INFORMACIONES PRÁCTICAS
128

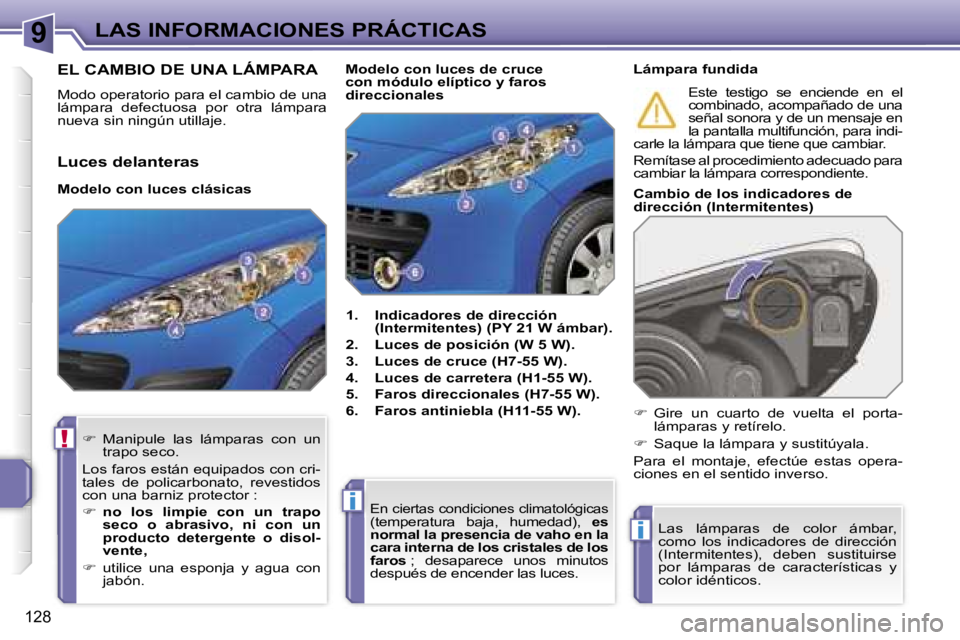

EL CAMBIO DE UNA LÁMPARA
Modo operatorio para el cambio de una
lámpara defectuosa por otra lámpara
nueva sin ningún utillaje.1. Indicadores de dirección (Intermitentes) (PY 21 W ámbar).
2. Luces de posición (W 5 W).
3. Luces de cruce (H7-55 W).
4. Luces de carretera (H1-55 W).
5. Faros direccionales (H7-55 W).
6. Faros antiniebla (H11-55 W). Cambio de los indicadores de
dirección (Intermitentes)
 Manipule las lámparas con un
trapo seco.
Los faros están equipados con cri-
tales de policarbonato, revestidos
con una barniz protector :
 no los limpie con un trapo
seco o abrasivo, ni con un
producto detergente o disol-
vente,
 utilice una esponja y agua con
jabón.
En ciertas condiciones climatológicas
(temperatura baja, humedad), es
normal la presencia de vaho en la
cara interna de los cristales de los
faros ; desaparece unos minutos
después de encender las luces.
Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Las lámparas de color ámbar,
como los indicadores de dirección
(Intermitentes), deben sustituirse
por lámparas de características y
color idénticos.

Gire un cuarto de vuelta el porta-
lámparas y retírelo.
 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Luces delanteras
Modelo con luces clásicas Lámpara fundida
Este testigo se enciende en el
combinado, acompañado de una
señal sonora y de un mensaje en
la pantalla multifunción, para indi-
carle la lámpara que tiene que cambiar.
Remítase al procedimiento adecuado para
cambiar la lámpara correspondiente.

9LAS INFORMACIONES PRÁCTICAS
129

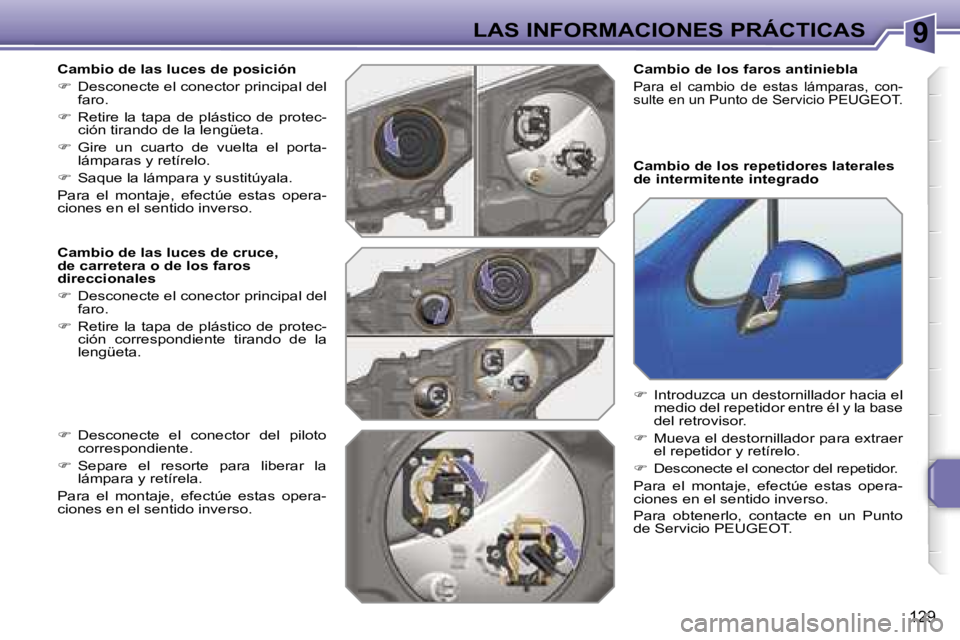

Cambio de las luces de posición
 Desconecte el conector principal del
faro.
 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.
 Gire un cuarto de vuelta el porta-
lámparas y retírelo.
 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales
 Desconecte el conector principal del
faro.
 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta. Cambio de los repetidores laterales
de intermitente integrado

Introduzca un destornillador hacia el
medio del repetidor entre él y la base
del retrovisor.
 Mueva el destornillador para extraer
el repetidor y retírelo.
 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para obtenerlo, contacte en un Punto
de Servicio PEUGEOT.

Desconecte el conector del piloto
correspondiente.
 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte en un Punto de Servicio PEUGEOT.

9
ii
LAS INFORMACIONES PRÁCTICAS
130

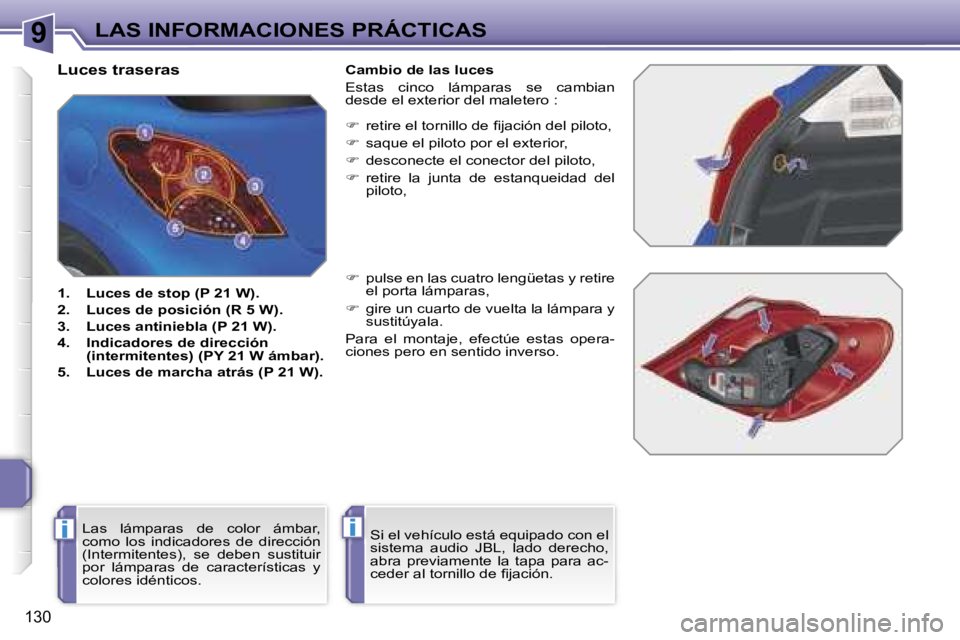

Luces traseras
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Luces antiniebla (P 21 W).
4. Indicadores de dirección (intermitentes) (PY 21 W ámbar).
5. Luces de marcha atrás (P 21 W). Cambio de las luces
Estas cinco lámparas se cambian
desde el exterior del maletero :

retire el tornillo de fijación del piloto,
 saque el piloto por el exterior,
 desconecte el conector del piloto,
 retire la junta de estanqueidad del
piloto,
 pulse en las cuatro lengüetas y retire
el porta lámparas,
 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho,
abra previamente la tapa para ac-
ceder al tornillo de fijación.
Las lámparas de color ámbar,
como los indicadores de dirección
(Intermitentes), se deben sustituir
por lámparas de características y
colores idénticos.

9LAS INFORMACIONES PRÁCTICAS
131

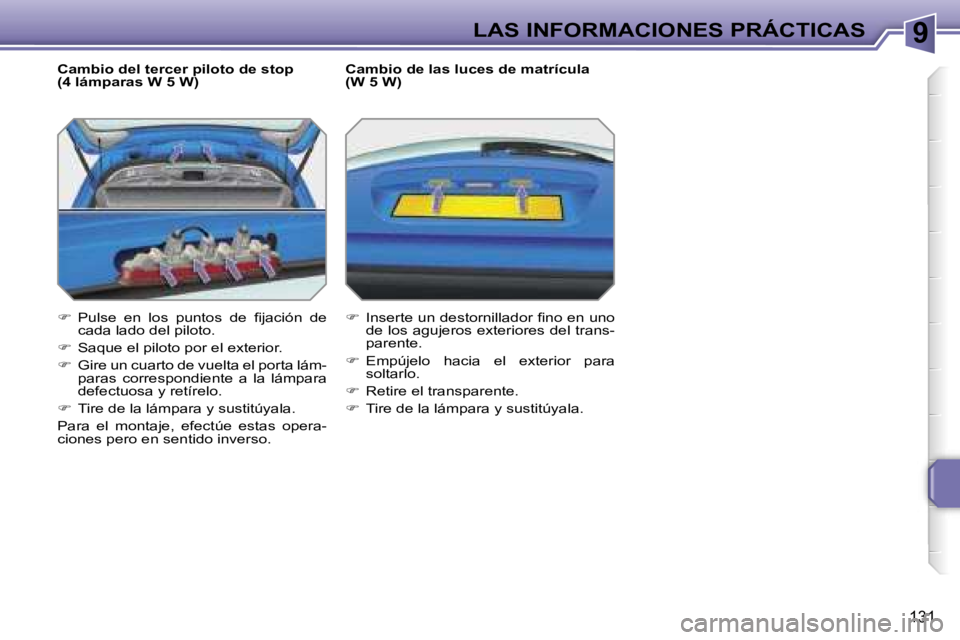

Cambio del tercer piloto de stop
(4 lámparas W 5 W)
 Pulse en los puntos de fijación de
cada lado del piloto.
 Saque el piloto por el exterior.
 Gire un cuarto de vuelta el porta lám-
paras correspondiente a la lámpara
defectuosa y retírelo.
 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso. Cambio de las luces de matrícula
(W 5 W)

Inserte un destornillador fino en uno
de los agujeros exteriores del trans-
parente.
 Empújelo hacia el exterior para
soltarlo.
 Retire el transparente.
 Tire de la lámpara y sustitúyala.

9
!
i
LAS INFORMACIONES PRÁCTICAS
132
PEUGEOT declina toda respon-
sabilidad en cuanto a gastos oca-
sionados para la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no sumi-
nistrados, no recomendados por
PEUGEOT y no instalados según
sus recomendaciones, en particular
para todo aparato cuyo consumo
sobrepase los 10 miliamperios.
El circuito de su vehículo está conce-
bido para funcionar con los equipa-
mientos de serie u opcionales.
Antes de instalar otros equipa-
mientos o accesorios eléctricos en
su vehículo, consulte en un Punto
de Servicio PEUGEOT.

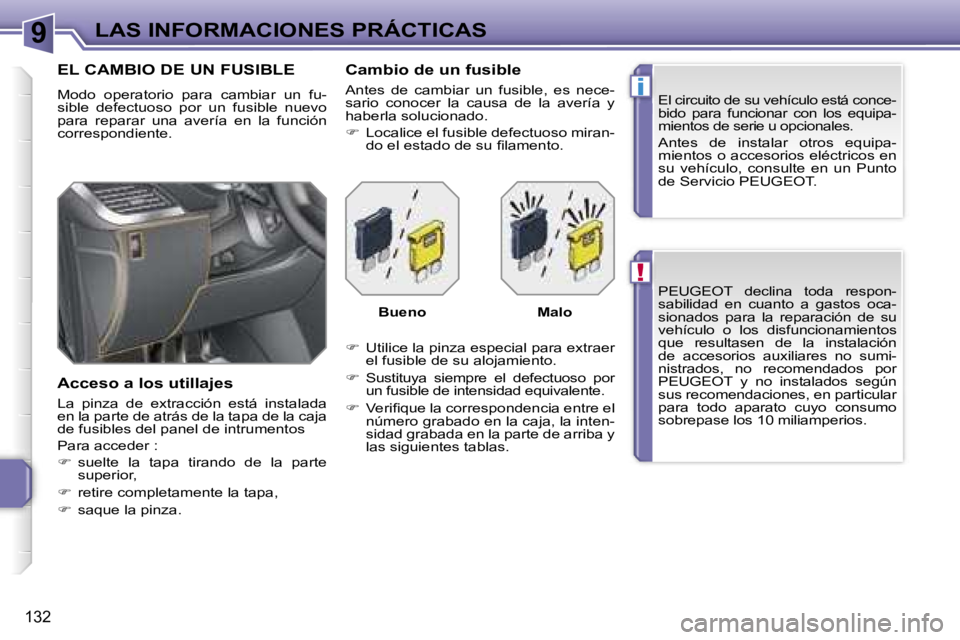

EL CAMBIO DE UN FUSIBLE
Modo operatorio para cambiar un fu-
sible defectuoso por un fusible nuevo
para reparar una avería en la función
correspondiente.
Acceso a los utillajes
La pinza de extracción está instalada
en la parte de atrás de la tapa de la caja
de fusibles del panel de intrumentos
Para acceder :

suelte la tapa tirando de la parte
superior,
 retire completamente la tapa,
 saque la pinza.
Cambio de un fusible
Antes de cambiar un fusible, es nece-
sario conocer la causa de la avería y
haberla solucionado.
 Localice el fusible defectuoso miran-
do el estado de su filamento.
 Utilice la pinza especial para extraer
el fusible de su alojamiento.
 Sustituya siempre el defectuoso por
un fusible de intensidad equivalente.
 Verifique la correspondencia entre el
número grabado en la caja, la inten-
sidad grabada en la parte de arriba y
las siguientes tablas. Bueno
Malo

9LAS INFORMACIONES PRÁCTICAS
133

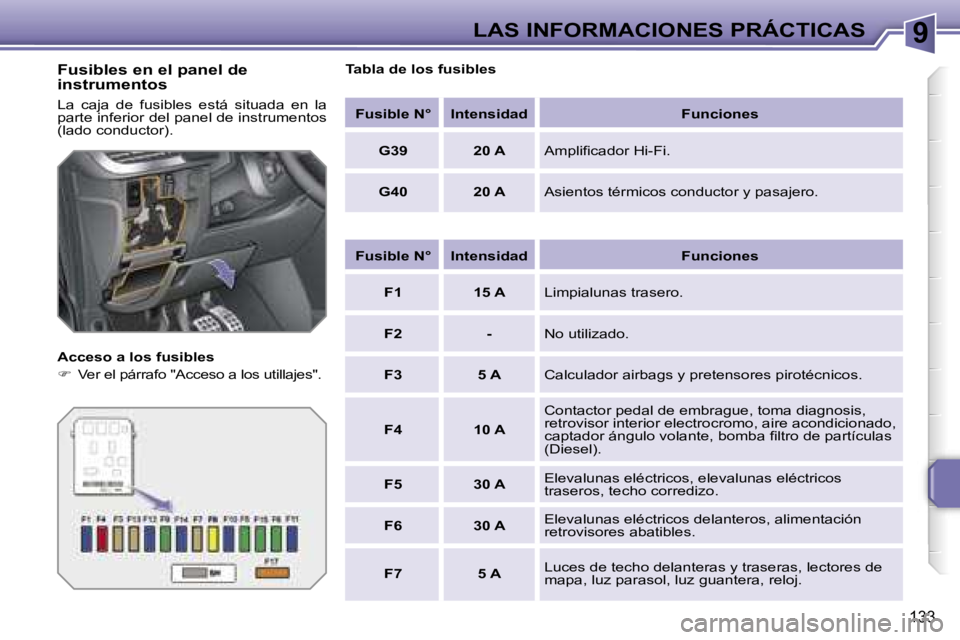

Fusibles en el panel de
instrumentos
La caja de fusibles está situada en la
parte inferior del panel de instrumentos
(lado conductor).
Acceso a los fusibles
 Ver el párrafo "Acceso a los utillajes". Tabla de los fusibles
Fusible N° Intensidad Funciones G39 20 A Amplificador Hi-Fi.
G40 20 A Asientos térmicos conductor y pasajero.
Fusible N° Intensidad Funciones F1 15 A Limpialunas trasero.
F2 - No utilizado.
F3 5 A Calculador airbags y pretensores pirotécnicos.
F4 10 A Contactor pedal de embrague, toma diagnosis,
retrovisor interior electrocromo, aire acondicionado,
captador ángulo volante, bomba filtro de partículas
(Diesel).
F5 30 A Elevalunas eléctricos, elevalunas eléctricos
traseros, techo corredizo.
F6 30 A Elevalunas eléctricos delanteros, alimentación
retrovisores abatibles.
F7 5 A Luces de techo delanteras y traseras, lectores de
mapa, luz parasol, luz guantera, reloj.
