Page 6 of 255
TOMA de CONTACTO
1. Antirrobo y contacto.
2. Mando en el volante del autorradio.
3. Mandos del limpiaparabrisas /
lavaparabrisas / ordenador de
a bordo.
4. Botón de la señal de emergencia.
5. Ambientador.
6. Pantalla multifunción.
Testigos de estado del bloqueo de los cinturones.
7. Sensor de calor.
8. Airbag pasajero.
9. Guantera / Neutralización del
airbag pasajero / Tomas audio /
vídeo.
10. Mando de asiento térmico.
11. Cenicero delantero / Encendedor
de cigarrillos.
12. Botón de control dinámico de
estabilidad (ESP/ASR).
Botón de ayuda al estacionamiento trasero.
Botón de bloqueo centralizado.
Botón de alarma.
Botón de seguridad niños eléctrica.
13. Mandos de calefacción /
aire acondicionado.
14. Cargador CD.
15. Autorradio RD4 ó radioteléfono
GPS RT3.
16. Aireadores centrales orientables
y obturables.
Page 41 of 255
i
43

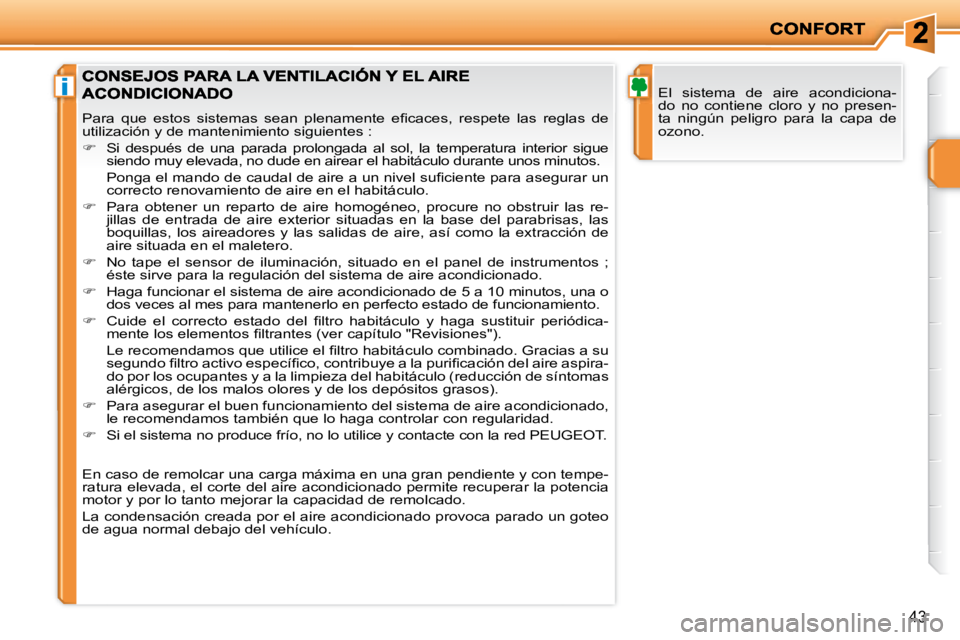

El sistema de aire acondiciona-
do no contiene cloro y no presen-
ta ningún peligro para la capa de
ozono.
P a r a q u e e s t o s s i s t e m a s s e a n p l e n a m e n t e e fi c a c e s , r e s p e t e l a s r e g l a s d e
utilización y de mantenimiento siguientes :
Si después de una parada prolongada al sol, la te mperatura interior sigue
siendo muy elevada, no dude en airear el habitáculo durante unos minutos.
P o n g a e l m a n d o d e c a u d a l d e a i r e a u n n i v e l s u fi c i e n t e p a r a a s e g u r a r u n
correcto renovamiento de aire en el habitáculo.
Para obtener un reparto de aire homogéneo, procure no obstrui r las re-
j i l l a s d e e n t r a d a d e a i r e e x t e r i o r s i t u a d a s e n l a b a s e d e l p a r a b r i s a s , l a s
b o q u i l l a s , l o s a i r e a d o r e s y l a s s a l i d a s d e a i r e , a s í c o m o l a e x t r a c c i ó n d e
aire situada en el maletero.
No tape el sensor de iluminación, situado en el panel d e instrumentos ;
éste sirve para la regulación del sistema de aire acondicionado.
Haga funcionar el sistema de aire acondicionado d e 5 a 10 minutos, una o
dos veces al mes para mantenerlo en perfecto estado de funcionamiento.
C u i d e e l c o r r e c t o e s t a d o d e l fi l t r o h a b i t á c u l o y h a g a s u s t i t u i r p e r i ó d i c a -
m e n t e l o s e l e m e n t o s fi l t r a n t e s ( v e r c a p í t u l o " R e v i s i o n e s " ) .
L e r e c o m e n d a m o s q u e u t i l i c e e l fi l t r o h a b i t á c u l o c o m b i n a d o . G r a c i a s a s u
s e g u n d o fi l t r o a c t i v o e s p e c í fi c o , c o n t r i b u y e a l a p u r i fi c a c i ó n d e l a i r e a s p i r a -
do por los ocupantes y a la limpieza del habitáculo (reducción de síntomas
alérgicos, de los malos olores y de los depósitos grasos).
Para asegurar el buen funcionamiento del sistema de aire acon dicionado,
le recomendamos también que lo haga controlar con regularidad.
Si el sistema no produce frío, no lo utilice y contacte con la red PEUGEOT .
E n c a s o d e r e m o l c a r u n a c a r g a m á x i m a e n u n a g r a n p e n d i e n t e y c o n t e m p e -
ratura elevada, el corte del aire acondicionado permite recupera r la potencia
motor y por lo tanto mejorar la capacidad de remolcado.
La condensación creada por el aire acondicionado provoca parado un goteo
de agua normal debajo del vehículo.
Page 93 of 255
!
83

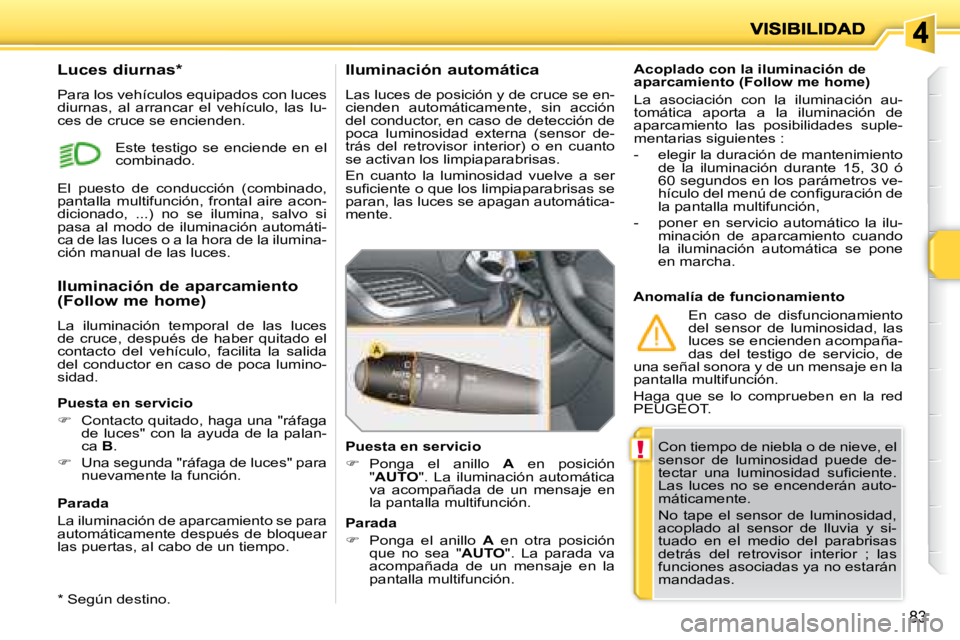

Con tiempo de niebla o de nieve, el
sensor de luminosidad puede de-
t e c t a r u n a l u m i n o s i d a d s u fi c i e n t e .
Las luces no se encenderán auto-
máticamente.
No tape el sensor de luminosidad,
acoplado al sensor de lluvia y si-
tuado en el medio del parabrisas
detrás del retrovisor interior ; las
funciones asociadas ya no estarán
mandadas.
Acoplado con la iluminación de
aparcamiento (Follow me home)
La asociación con la iluminación au-
tomática aporta a la iluminación de
aparcamiento las posibilidades suple-
mentarias siguientes :
- elegir la duración de mantenimiento
de la iluminación durante 15, 30 ó
60 segundos en los parámetros ve-
h í c u l o d e l m e n ú d e c o n fi g u r a c i ó n d e
la pantalla multifunción,
- poner en servicio automático la ilu- minación de aparcamiento cuando
la iluminación automática se pone
en marcha.
Iluminación automática
Las luces de posición y de cruce se en-
cienden automáticamente, sin acción
del conductor, en caso de detección de
p o c a l u m i n o s i d a d e x t e r n a ( s e n s o r d e -
trás del retrovisor interior) o en cuanto
se activan los limpiaparabrisas.
En cuanto la luminosidad vuelve a ser
s u fi c i e n t e o q u e l o s l i m p i a p a r a b r i s a s s e
paran, las luces se apagan automática-
mente.
Iluminación de aparcamiento
(Follow me home)
La iluminación temporal de las luces
de cruce, después de haber quitado el
contacto del vehículo, facilita la salida
del conductor en caso de poca lumino-
sidad.
Puesta en servicio
Contacto quitado, haga una "ráfaga
de luces" con la ayuda de la palan-
ca B .
Una segunda "ráfaga de luces" para
nuevamente la función.
Parada
La iluminación de aparcamiento se para
automáticamente después de bloquear
las puertas, al cabo de un tiempo. Puesta en servicio
Ponga el anillo A en posición
" AUTO ". La iluminación automática
va acompañada de un mensaje en
la pantalla multifunción. Anomalía de funcionamiento
En caso de disfuncionamiento
del sensor de luminosidad, las
luces se encienden acompaña-
das del testigo de servicio, de
una señal sonora y de un mensaje en la
pantalla multifunción.
Haga que se lo comprueben en la red
PEUGEOT.
Luces diurnas *
Para los vehículos equipados con luces
diurnas, al arrancar el vehículo, las lu-
ces de cruce se encienden.
Este testigo se enciende en el
combinado.
El puesto de conducción (combinado,
pantalla multifunción, frontal aire acon-
dicionado, ...) no se ilumina, salvo si
pasa al modo de iluminación automáti-
ca de las luces o a la hora de la ilumina-
ción manual de las luces.
Parada
Ponga el anillo A en otra posición
que no sea " AUTO ". La parada va
acompañada de un mensaje en la
pantalla multifunción.
* Según destino.
Page 94 of 255
!
83
Con tiempo de niebla o de nieve, el
sensor de luminosidad puede de-
t e c t a r u n a l u m i n o s i d a d s u fi c i e n t e .
Las luces no se encenderán auto-
máticamente.
No tape el sensor de luminosidad,
acoplado al sensor de lluvia y si-
tuado en el medio del parabrisas
detrás del retrovisor interior ; las
funciones asociadas ya no estarán
mandadas.
Acoplado con la iluminación de
aparcamiento (Follow me home)
La asociación con la iluminación au-
tomática aporta a la iluminación de
aparcamiento las posibilidades suple-
mentarias siguientes :
- elegir la duración de mantenimiento
de la iluminación durante 15, 30 ó
60 segundos en los parámetros ve-
h í c u l o d e l m e n ú d e c o n fi g u r a c i ó n d e
la pantalla multifunción,
- poner en servicio automático la ilu- minación de aparcamiento cuando
la iluminación automática se pone
en marcha.
Iluminación automática
Las luces de posición y de cruce se en-
cienden automáticamente, sin acción
del conductor, en caso de detección de
p o c a l u m i n o s i d a d e x t e r n a ( s e n s o r d e -
trás del retrovisor interior) o en cuanto
se activan los limpiaparabrisas.
En cuanto la luminosidad vuelve a ser
s u fi c i e n t e o q u e l o s l i m p i a p a r a b r i s a s s e
paran, las luces se apagan automática-
mente.
Iluminación de aparcamiento
(Follow me home)
La iluminación temporal de las luces
de cruce, después de haber quitado el
contacto del vehículo, facilita la salida
del conductor en caso de poca lumino-
sidad.
Puesta en servicio
Contacto quitado, haga una "ráfaga
de luces" con la ayuda de la palan-
ca B .
Una segunda "ráfaga de luces" para
nuevamente la función.
Parada
La iluminación de aparcamiento se para
automáticamente después de bloquear
las puertas, al cabo de un tiempo. Puesta en servicio
Ponga el anillo A en posición
" AUTO ". La iluminación automática
va acompañada de un mensaje en
la pantalla multifunción. Anomalía de funcionamiento
En caso de disfuncionamiento
del sensor de luminosidad, las
luces se encienden acompaña-
das del testigo de servicio, de
una señal sonora y de un mensaje en la
pantalla multifunción.
Haga que se lo comprueben en la red
PEUGEOT.
Luces diurnas *
Para los vehículos equipados con luces
diurnas, al arrancar el vehículo, las lu-
ces de cruce se encienden.
Este testigo se enciende en el
combinado.
El puesto de conducción (combinado,
pantalla multifunción, frontal aire acon-
dicionado, ...) no se ilumina, salvo si
pasa al modo de iluminación automáti-
ca de las luces o a la hora de la ilumina-
ción manual de las luces.
Parada
Ponga el anillo A en otra posición
que no sea " AUTO ". La parada va
acompañada de un mensaje en la
pantalla multifunción.
* Según destino.
Page 98 of 255
!
i
87

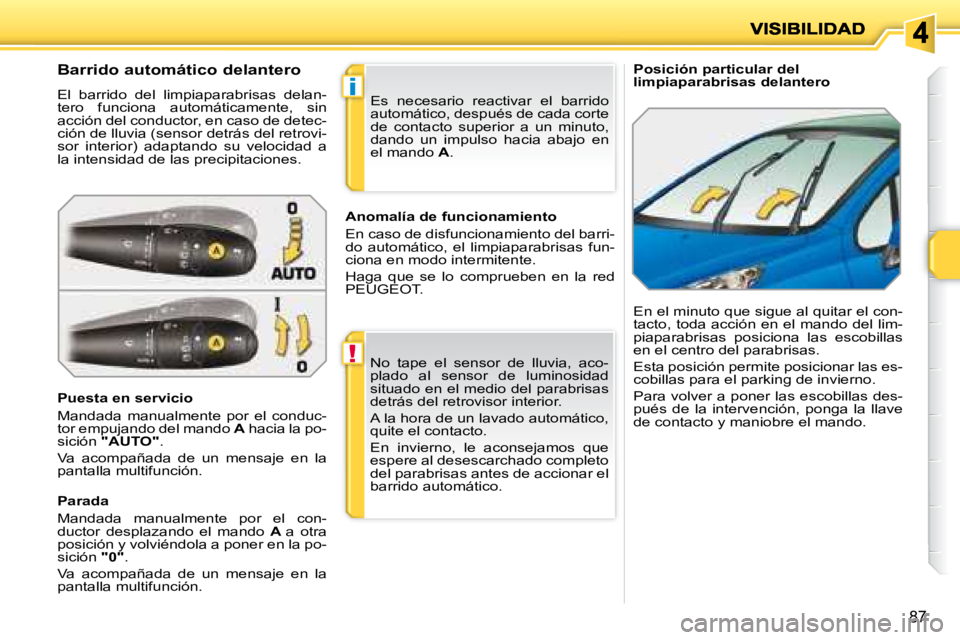

Posición particular del
limpiaparabrisas delantero
Barrido automático delantero
El barrido del limpiaparabrisas delan-
tero funciona automáticamente, sin
acción del conductor, en caso de detec-
ción de lluvia (sensor detrás del retrovi-
sor interior) adaptando su velocidad a
la intensidad de las precipitaciones.
Puesta en servicio
Mandada manualmente por el conduc-
tor empujando del mando
A hacia la po-
sición "AUTO" .
Va acompañada de un mensaje en la
pantalla multifunción. En el minuto que sigue al quitar el con-
tacto, toda acción en el mando del lim-
piaparabrisas posiciona las escobillas
en el centro del parabrisas.
Esta posición permite posicionar las es-
cobillas para el parking de invierno .
Para volver a poner las escobillas des-
pués de la intervención, ponga la llave
de contacto y maniobre el mando.
No tape el sensor de lluvia, aco-
plado al sensor de luminosidad
situado en el medio del parabrisas
detrás del retrovisor interior.
A la hora de un lavado automático,
quite el contacto.
En invierno, le aconsejamos que
espere al desescarchado completo
del parabrisas antes de accionar el
barrido automático . Es necesario reactivar el barrido
automático, después de cada corte
de contacto superior a un minuto,
dando un impulso hacia abajo en
el mando
A .
Parada
Mandada manualmente por el con-
ductor desplazando el mando A a otra
posición y volviéndola a poner en la po-
sición "0" .
Va acompañada de un mensaje en la
pantalla multifunción. Anomalía de funcionamiento
En caso de disfuncionamiento del barri-
do automático, el limpiaparabrisas fun-
ciona en modo intermitente.
Haga que se lo comprueben en la red
PEUGEOT.
Page 113 of 255
!
i
i
i
SEGURIDAD
101

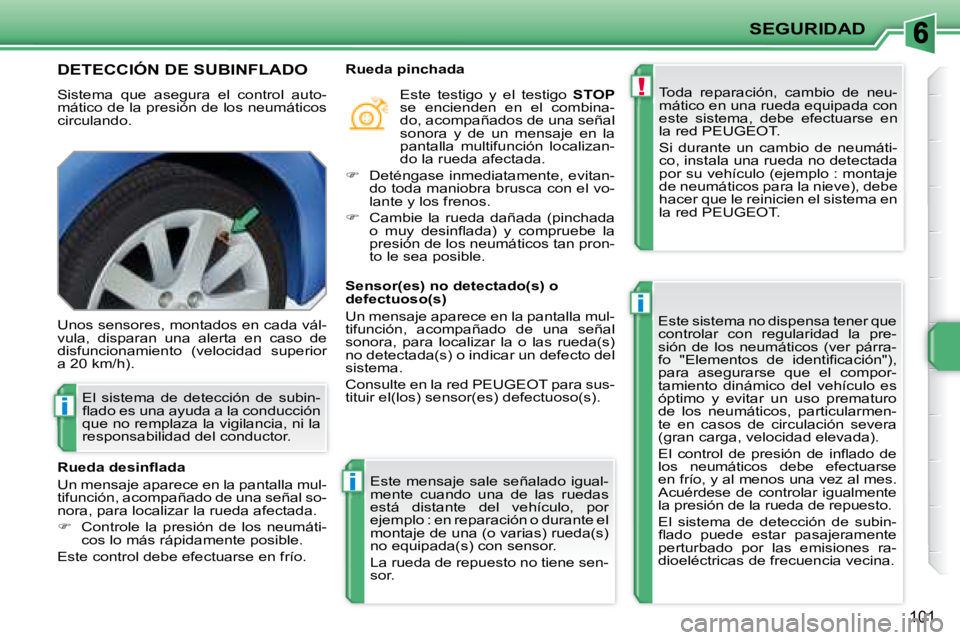

DETECCIÓN DE SUBINFLADO
Sistema que asegura el control auto-
mático de la presión de los neumáticos
circulando. Toda reparación, cambio de neu-
mático en una rueda equipada con
este sistema, debe efectuarse en
la red PEUGEOT .
Si durante un cambio de neumáti-
co, instala una rueda no detectada
por su vehículo (ejemplo : montaje
de neumáticos para la nieve), debe
hacer que le reinicien el sistema en
la red PEUGEOT .
Este sistema no dispensa tener que
controlar con regularidad la pre-
sión de los neumáticos (ver párra-
f o " E l e m e n t o s d e i d e n t i fi c a c i ó n " ) ,
para asegurarse que el compor-
tamiento dinámico del vehículo es
óptimo y evitar un uso prematuro
de los neumáticos, particularmen-
te en casos de circulación severa
(gran carga, velocidad elevada).
E l c o n t r o l d e p r e s i ó n d e i n fl a d o d e
los neumáticos debe efectuarse
en frío, y al menos una vez al mes.
Acuérdese de controlar igualmente
la presión de la rueda de repuesto.
El sistema de detección de subin-
fl a d o p u e d e e s t a r p a s a j e r a m e n t e
perturbado por las emisiones ra-
dioeléctricas de frecuencia vecina.
Unos sensores, montados en cada vál-
vula, disparan una alerta en caso de
disfuncionamiento (velocidad superior
a 20 km/h).
R u e d a d e s i n fl a d a
Un mensaje aparece en la pantalla mul-
tifunción, acompañado de una señal so-
nora, para localizar la rueda afectada.
Controle la presión de los neumáti-
cos lo más rápidamente posible.
Este control debe efectuarse en frío. Este testigo y el testigo
STOP
se encienden en el combina-
do, acompañados de una señal
sonora y de un mensaje en la
pantalla multifunción localizan-
do la rueda afectada.
Deténgase inmediatamente, evitan-
do toda maniobra brusca con el vo-
lante y los frenos.
Cambie la rueda dañada (pinchada
o m u y d e s i n fl a d a ) y c o m p r u e b e l a
presión de los neumáticos tan pron-
to le sea posible.
Rueda pinchada
El sistema de detección de subin-
fl a d o e s u n a a y u d a a l a c o n d u c c i ó n
que no remplaza la vigilancia, ni la
responsabilidad del conductor. Sensor(es) no detectado(s) o
defectuoso(s)
Un mensaje aparece en la pantalla mul-
tifunción, acompañado de una señal
sonora, para localizar la o las rueda(s)
no detectada(s) o indicar un defecto del
sistema.
Consulte en la red PEUGEOT para sus-
tituir el(los) sensor(es) defectuoso(s).
Este mensaje sale señalado igual-
mente cuando una de las ruedas
está distante del vehículo, por
ejemplo : en reparación o durante el
montaje de una (o varias) rueda(s)
no equipada(s) con sensor.
La rueda de repuesto no tiene sen-
sor.
Page 134 of 255
i
i
122
AYUDA GRÁFICA Y SONORA AL
ESTACIONAMIENTO TRASERO
Sistema formado por cuatro sensores
d e p r o x i m i d a d , i n s t a l a d o s e n e l p a r a -
golpes trasero.
Detecta cualquier obstáculo (persona,
vehículo, árbol, barrera, ...) situado de-
trás del vehículo, pero no podrá detec-
tar los obstáculos situados justo debajo
del paragolpes. La
puesta en marcha de la ayuda al
estacionamiento se obtiene al meter la
marcha atrás.
Va acompañada de una señal sonora.
* Según versión.
Un objeto, como un pivote, una va-
lla de obra o cualquier objeto simi-
lar puede ser detectado al principio
de la maniobra, pero no lo podrá
ser cuando el vehículo esté muy
cerca de él. L a i n f o r m a c i ó n d e p r o x i m i d a d v i e n e
dada por :
- una señal sonora, que se hace cada
vez más rápida a medida que el ve-
hículo se va acercando al obstáculo,
- u n g r á fi c o e n l a p a n t a l l a m u l t i f u n - ción * , con unos cuadrados cada vez
más cerca del vehículo.
Cuando la distancia "detrás del vehícu-
lo/obstáculo" es inferior a treinta cen-
t í m e t r o s a p r o x i m a d a m e n t e , l a s e ñ a l
sonora se hace continua y el símbolo
"Peligro" aparece en función de la pan-
talla multifunción.
Parar la ayuda al estacionamiento se
obtiene al meter el punto muerto con la
palanca de cambios.
El sistema de ayuda al estaciona-
miento no puede, en ningún caso,
sustituir la atención ni la responsa-
bilidad del conductor.
Page 135 of 255
i
i
123
Neutralización Anomalía de funcionamiento En caso de defecto de funcio-
namiento, al meter la marcha
atrás, este testigo se enciende,
acompañado de una señal so-
nora (bip corto) y de un mensaje en la
pantalla multifunción.
Haga que se lo comprueben en la red
PEUGEOT.
El sistema se neutralizará automá-
ticamente en caso de enganchar
un remolque o de montar un porta-
bicicletas (vehículo equipado con
un enganche de remolque o de un
porta-bicicletas recomendado por
PEUGEOT ).
Reactivación
Pulse nuevamente en el botón A ,
el testigo se apaga, el sistema se
reactiva.
Pulse el botón A , el testigo se en-
ciende, el sistema está totalmente
neutralizado. Con mal tiempo o con tiempo in-
vernal, asegúrese que los senso-
res no están cubiertos de barro,
hielo o nieve. Al meter la marcha
atrás, una señal sonora (bip largo)
le indica que los sensores pueden
estar sucios.
Page 157 of 255
145

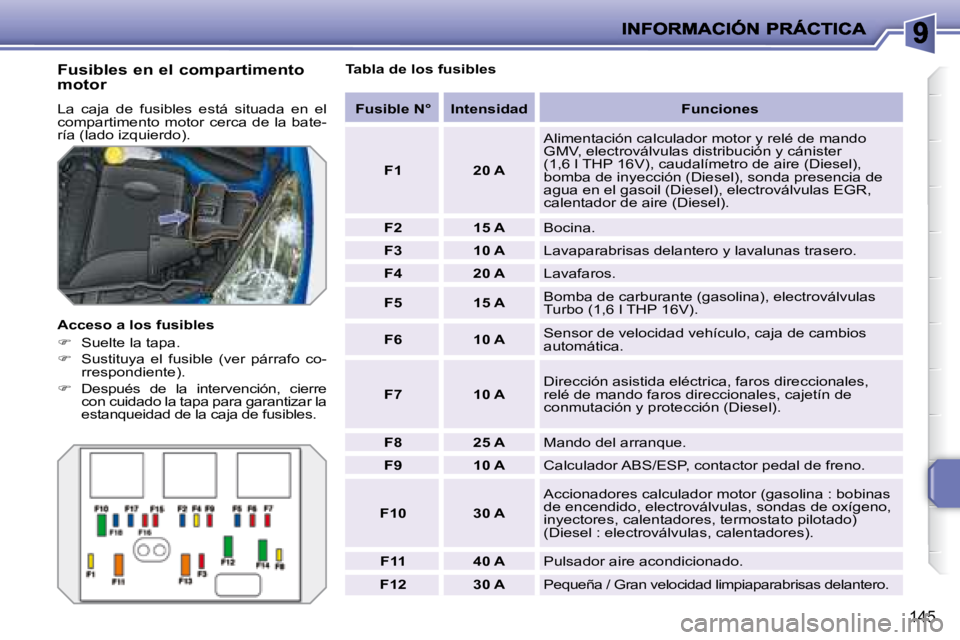

Fusibles en el compartimento
motor
La caja de fusibles está situada en el
compartimento motor cerca de la bate-
ría (lado izquierdo).
Acceso a los fusibles
Suelte la tapa.
Sustituya el fusible (ver párrafo co-
rrespondiente).
Después de la intervención, cierre
con cuidado la tapa para garantizar la
estanqueidad de la caja de fusibles. Tabla de los fusibles
Fusible N° Intensidad Funciones
F1 20 A Alimentación calculador motor y relé de mando
GMV, electroválvulas distribución y cánister
(1,6 l THP 16V), caudalímetro de aire (Diesel),
bomba de inyección (Diesel), sonda presencia de
agua en el gasoil (Diesel), electroválvulas EGR,
calentador de aire (Diesel).
F2 15 A Bocina.
F3 10 A Lavaparabrisas delantero y lavalunas trasero.
F4 20 A Lavafaros.
F5 15 A Bomba de carburante (gasolina), electroválvulas
Turbo (1,6 l THP 16V).
F6 10 A Sensor de velocidad vehículo, caja de cambios
automática.
F7 10 A Dirección asistida eléctrica, faros direccionales,
relé de mando faros direccionales, cajetín de
conmutación y protección (Diesel).
F8 25 A Mando del arranque.
F9 10 A Calculador ABS/ESP, contactor pedal de freno.
F10 30 A Accionadores calculador motor (gasolina : bobinas
d e e n c e n d i d o , e l e c t r o v á l v u l a s , s o n d a s d e o x í g e n o ,
inyectores, calentadores, termostato pilotado)
(Diesel : electroválvulas, calentadores).
F11 40 A Pulsador aire acondicionado.
F12 30 A Pequeña / Gran velocidad limpiaparabrisas delan tero.
