Page 121 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �!
�i
�1�1�7
�N�i�v�e�l� �d�e� �a�d�i�t�i�v�o� �g�a�s�o�i�l� �(�D�i�e�s�e�l� �c�o�n� �ﬁ�l�t�r�o� �d�e� �p�a�r�t�í�c�u�l�a�s�)
�E�l� �n�i�v�e�l� �d�e� �e�s�t�e� �a�d�i�t�i�v�o� �e�s�t�á� �i�n

!
i
117

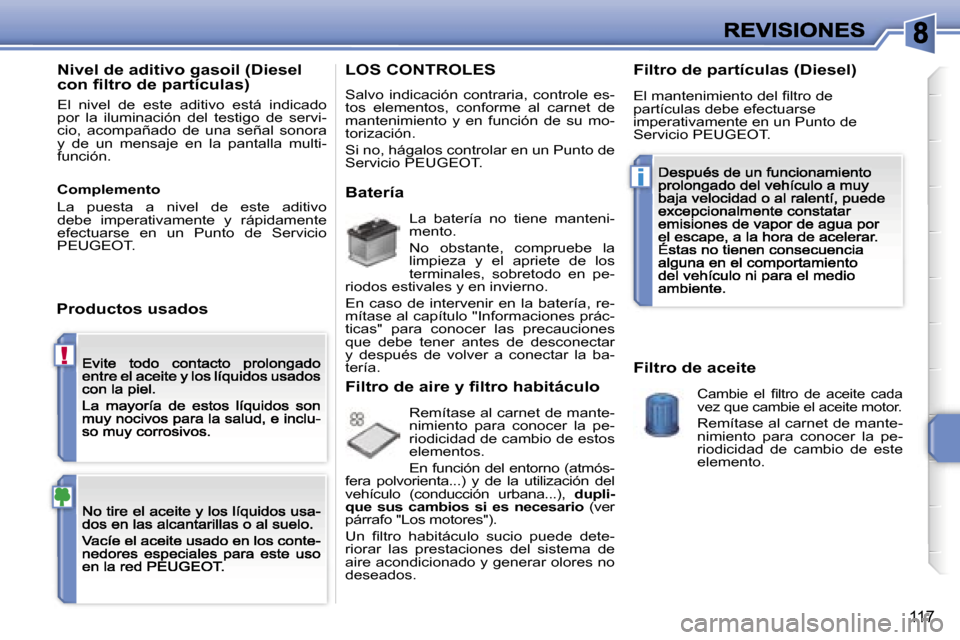

Nivel de aditivo gasoil (Diesel con ﬁltro de partículas)
El nivel de este aditivo está indicado por la iluminación del testigo de servi-cio, acompañado de una señal sonora y de un mensaje en la pantalla multi-función.
Productos usados
LOS CONTROLES
Salvo indicación contraria, controle es-tos elementos, conforme al carnet de mantenimiento y en función de su mo-torización.
Si no, hágalos controlar en un Punto de Servicio PEUGEOT.
Batería
La batería no tiene manteni-mento.
No obstante, compruebe la limpieza y el apriete de los terminales, sobretodo en pe-riodos estivales y en invierno.
En caso de intervenir en la batería, re-mítase al capítulo "Informaciones prác-ticas" para conocer las precauciones que debe tener antes de desconectar y después de volver a conectar la ba-tería.
Filtro de aire y ﬁltro habitáculo
Remítase al carnet de mante-nimiento para conocer la pe-riodicidad de cambio de estos elementos.
En función del entorno (atmós-fera polvorienta...) y de la utilización del vehículo (conducción urbana...), dupli-que sus cambios si es necesario (ver párrafo "Los motores").
Un ﬁltro habitáculo sucio puede dete-riorar las prestaciones del sistema de aire acondicionado y generar olores no deseados.
Filtro de partículas (Diesel)
El mantenimiento del ﬁltro de partículas debe efectuarse imperativamente en un Punto de Servicio PEUGEOT.
Filtro de aceite
Cambie el ﬁltro de aceite cada vez que cambie el aceite motor.
Remítase al carnet de mante-nimiento para conocer la pe-riodicidad de cambio de este elemento.
Complemento
La puesta a nivel de este aditivo debe imperativamente y rápidamente efectuarse en un Punto de Servicio PEUGEOT.

Page 122 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �!
�1�1�8
�C�a�j�a� �d�e� �c�a�m�b�i�o�s� �a�u�t�o�m�á�t�i�c�a
�L�a� �c�a�j�a� �d�e� �c�a�m�b�i�o�s� �n�o� �t�i�e�n�e� �m�a�n�t�e�n�i�m�i�e�n�t�o� �(�s�i�n� �v�a�c�í�a�d�o�)�.
�R�e�m�í�t�a�s�e

!
118

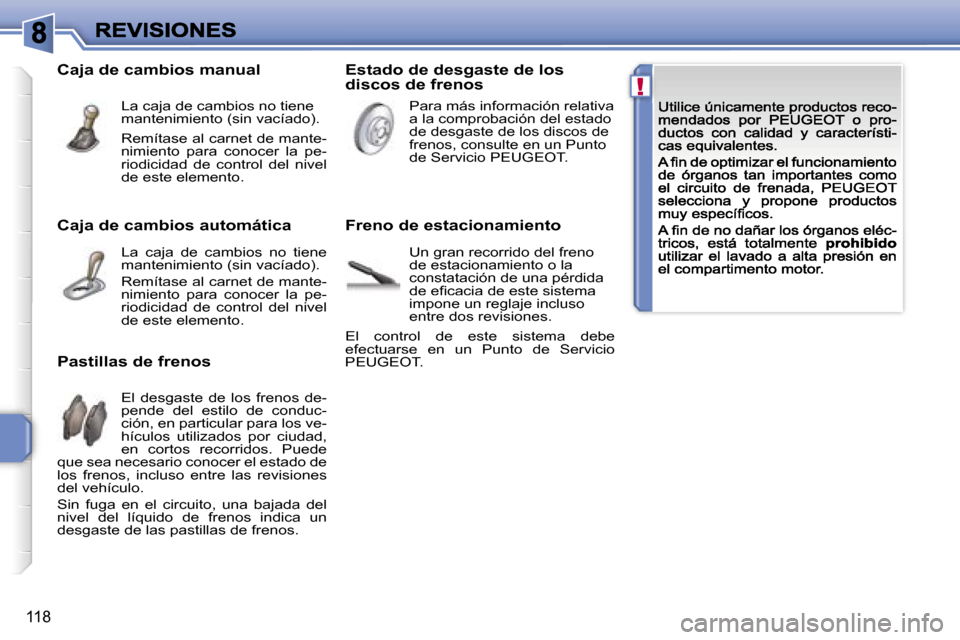

Caja de cambios automática
La caja de cambios no tiene mantenimiento (sin vacíado).
Remítase al carnet de mante-nimiento para conocer la pe-riodicidad de control del nivel de este elemento.
Estado de desgaste de los discos de frenos
Para más información relativa a la comprobación del estado de desgaste de los discos de frenos, consulte en un Punto de Servicio PEUGEOT.
Caja de cambios manual
La caja de cambios no tiene mantenimiento (sin vacíado).
Remítase al carnet de mante-nimiento para conocer la pe-riodicidad de control del nivel de este elemento.
Pastillas de frenos
El desgaste de los frenos de-pende del estilo de conduc-ción, en particular para los ve-hículos utilizados por ciudad, en cortos recorridos. Puede que sea necesario conocer el estado de los frenos, incluso entre las revisiones del vehículo.
Sin fuga en el circuito, una bajada del nivel del líquido de frenos indica un desgaste de las pastillas de frenos.
Freno de estacionamiento
Un gran recorrido del freno de estacionamiento o la constatación de una pérdida de eﬁcacia de este sistema impone un reglaje incluso entre dos revisiones.
El control de este sistema debe efectuarse en un Punto de Servicio PEUGEOT.

Page 123 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �i
�1�1�9
�E�L� �C�A�M�B�I�O� �D�E� �R�U�E�D�A
�M�o�d�o� �o�p�e�r�a�t�o�r�i�o� �d�e� �c�a�m�b�i�o� �d�e� �u�n�a� �r�u�e�-�d�a� �d�e�f�e�c�t�u�o�s�a� �p�o�r� �l�a� �r�u�e�d�a� �d�e� �r�e�p�u�e�s�

i
119

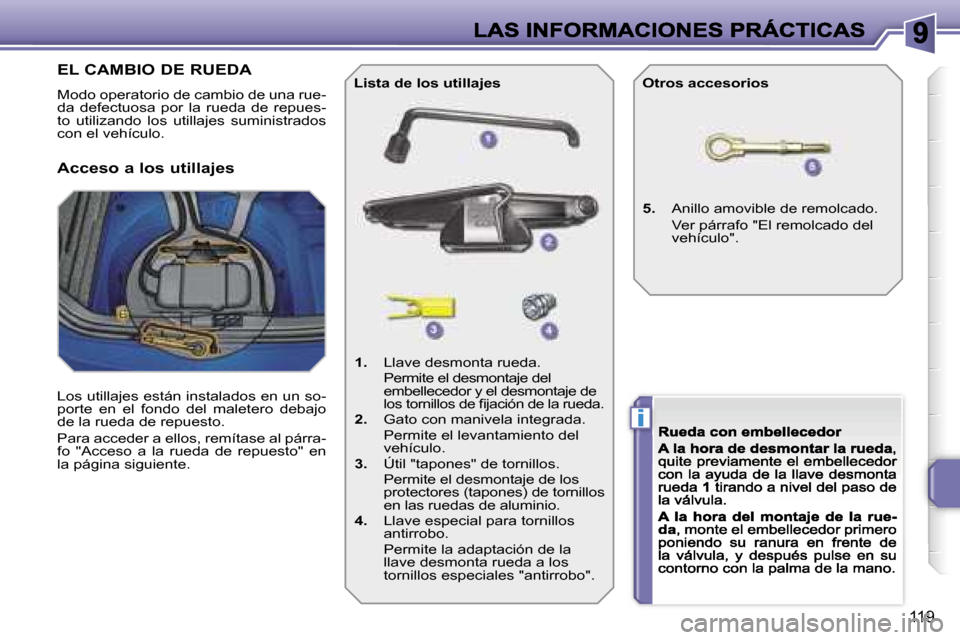

EL CAMBIO DE RUEDA
Modo operatorio de cambio de una rue-da defectuosa por la rueda de repues-to utilizando los utillajes suministrados con el vehículo.
Los utillajes están instalados en un so-porte en el fondo del maletero debajo de la rueda de repuesto.
Para acceder a ellos, remítase al párra-fo "Acceso a la rueda de repuesto" en la página siguiente.
1. Llave desmonta rueda. Permite el desmontaje del embellecedor y el desmontaje de los tornillos de ﬁjación de la rueda.2. Gato con manivela integrada. Permite el levantamiento del vehículo.3. Útil "tapones" de tornillos. Permite el desmontaje de los protectores (tapones) de tornillos en las ruedas de aluminio.4. Llave especial para tornillos antirrobo. Permite la adaptación de la llave desmonta rueda a los tornillos especiales "antirrobo".
Lista de los utillajesOtros accesorios
5. Anillo amovible de remolcado.
Ver párrafo "El remolcado del vehículo".
Acceso a los utillajes

Page 124 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �i
�i
�1�2�0
�A�c�c�e�s�o� �a� �l�a� �r�u�e�d�a� �d�e� �r�e�p�u�e�s�t�o
�L�a� �r�u�e�d�a� �d�e� �r�e�p�u�e�s�t�o� �d�e� �t�i�p�o� �"�g�a�l�e�t�t�e�"� �e�s�t�á� �s�i�t�u�a�d�a� �e�n� �e�l� �

i
i
120

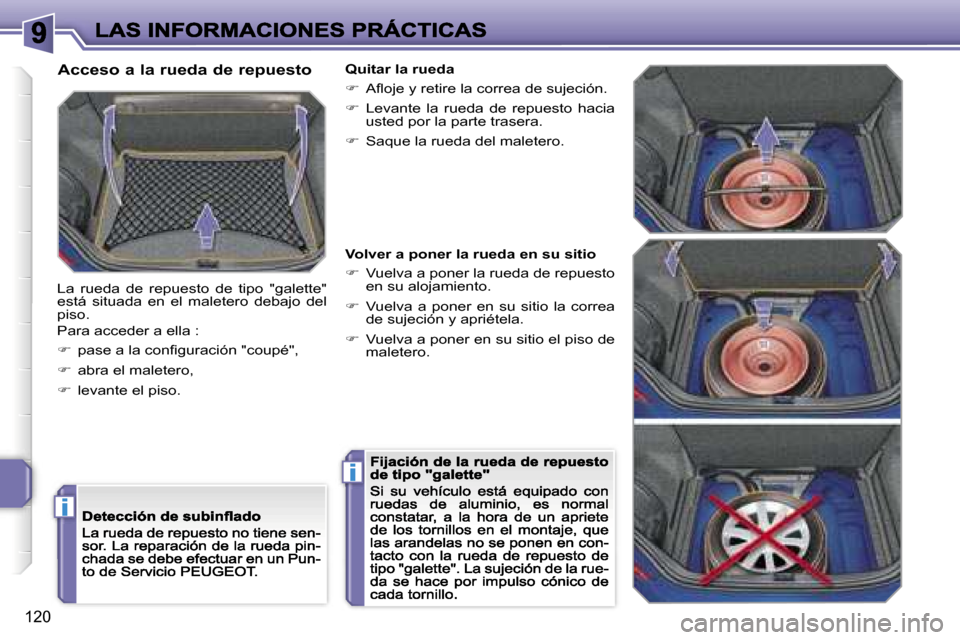

Acceso a la rueda de repuesto
La rueda de repuesto de tipo "galette" está situada en el maletero debajo del piso.
Para acceder a ella :
 pase a la conﬁguración "coupé",
 abra el maletero,
 levante el piso.
Quitar la rueda
 Aﬂoje y retire la correa de sujeción.
 Levante la rueda de repuesto hacia usted por la parte trasera.
 Saque la rueda del maletero.
Volver a poner la rueda en su sitio
 Vuelva a poner la rueda de repuesto en su alojamiento.
 Vuelva a poner en su sitio la correa de sujeción y apriétela.
 Vuelva a poner en su sitio el piso de maletero.

Page 125 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �i
�1�2�1
�D�e�s�m�o�n�t�a�j�e� �d�e� �l�a� �r�u�e�d�a�L�i�s�t�a� �d�e� �l�a�s� �o�p�e�r�a�c�i�o�n�e�s
�� �R�e�t�i�r�e� �e�l� �t�a�p�ó�n� �d�e� �t�o�r�n�i�l�l�o� �c�r�o�m�a�d�o� �d�e� �c�a�

i
121

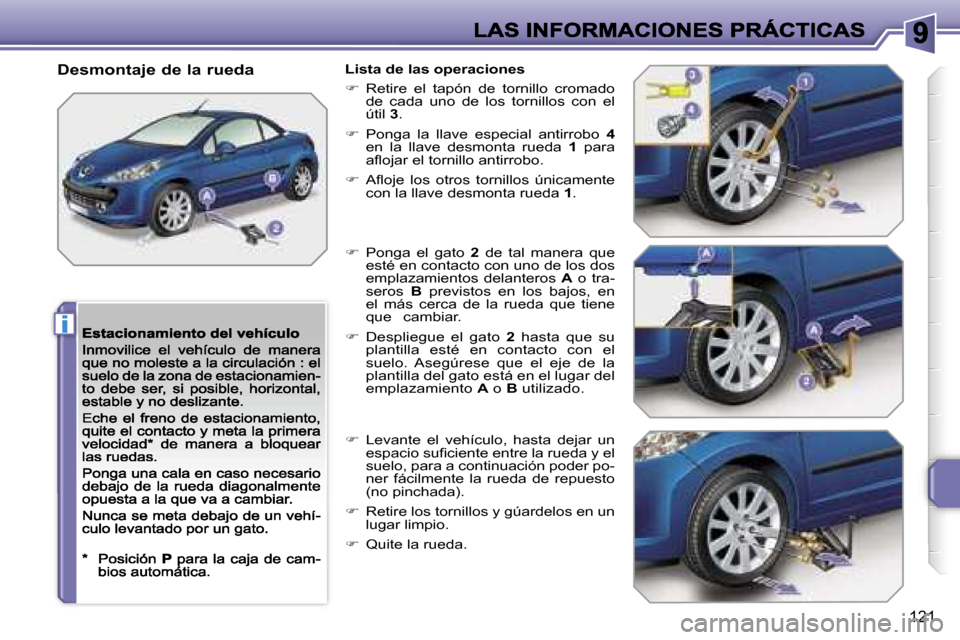

Desmontaje de la ruedaLista de las operaciones
 Retire el tapón de tornillo cromado de cada uno de los tornillos con el útil 3.
 Ponga la llave especial antirrobo 4en la llave desmonta rueda 1 para aﬂojar el tornillo antirrobo.
 Aﬂoje los otros tornillos únicamente con la llave desmonta rueda 1.
 Ponga el gato 2 de tal manera que esté en contacto con uno de los dos emplazamientos delanteros A o tra-seros B previstos en los bajos, en el más cerca de la rueda que tiene que cambiar.
 Despliegue el gato 2 hasta que su plantilla esté en contacto con el suelo. Asegúrese que el eje de la plantilla del gato está en el lugar del emplazamiento A o B utilizado.
 Levante el vehículo, hasta dejar un espacio suﬁciente entre la rueda y el suelo, para a continuación poder po-ner fácilmente la rueda de repuesto (no pinchada).
 Retire los tornillos y gúardelos en un lugar limpio.
 Quite la rueda.

Page 126 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �i
�1�2�2
�M�o�n�t�a�j�e� �d�e� �l�a� �r�u�e�d�a�L�i�s�t�a� �d�e� �l�a�s� �o�p�e�r�a�c�i�o�n�e�s
��P�o�n�g�a� �l�a� �r�u�e�d�a� �e�n� �s�u� �s�i�t�i�o� �e�n� �e�l� �n�ú�c�l�e�o�.
�� �E�n�r�o�s

i
122

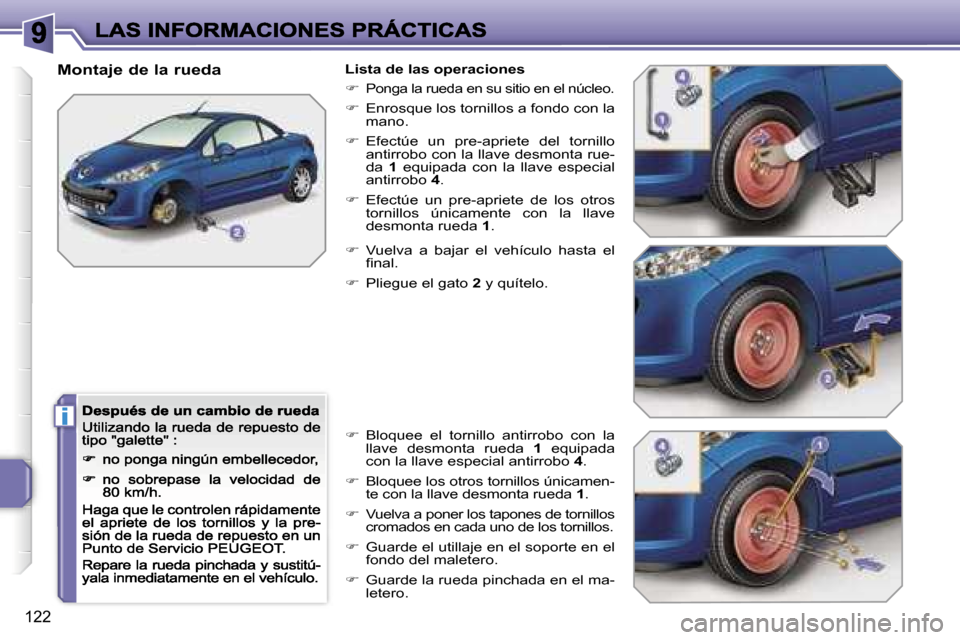

Montaje de la ruedaLista de las operaciones
Ponga la rueda en su sitio en el núcleo.
 Enrosque los tornillos a fondo con la mano.
 Efectúe un pre-apriete del tornillo antirrobo con la llave desmonta rue-da 1 equipada con la llave especial antirrobo 4.
 Efectúe un pre-apriete de los otros tornillos únicamente con la llave desmonta rueda 1.
 Vuelva a bajar el vehículo hasta el ﬁnal.
 Pliegue el gato 2 y quítelo.
 Bloquee el tornillo antirrobo con la llave desmonta rueda 1 equipada con la llave especial antirrobo 4.
 Bloquee los otros tornillos únicamen-te con la llave desmonta rueda 1.
 Vuelva a poner los tapones de tornillos cromados en cada uno de los tornillos.
 Guarde el utillaje en el soporte en el fondo del maletero.
 Guarde la rueda pinchada en el ma-letero.

Page 127 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �!
�i
�i
�1�2�3
�E�L� �C�A�M�B�I�O� �D�E� �U�N�A� �L�Á�M�P�A�R�A
�M�o�d�o� �o�p�e�r�a�t�o�r�i�o� �p�a�r�a� �e�l� �c�a�m�b�i�o� �d�e� �u�n�a� �l�á�m�p�a�r�a� �d�e�f�e�c�t�u�o�s�a� �p�o�r� �o�t�r�a

!
i
i
123

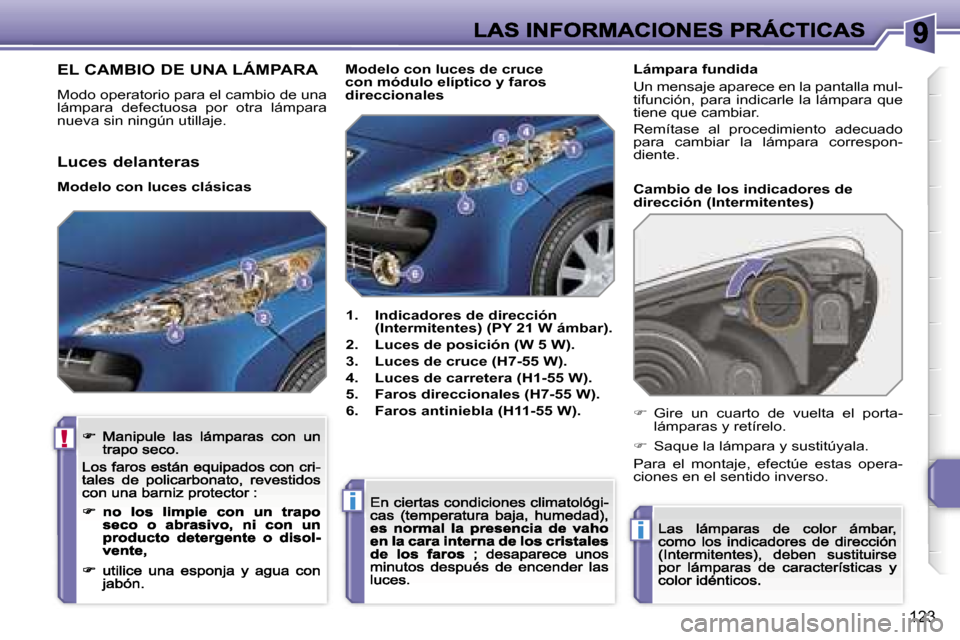

EL CAMBIO DE UNA LÁMPARA
Modo operatorio para el cambio de una lámpara defectuosa por otra lámpara nueva sin ningún utillaje.
1. Indicadores de dirección (Intermitentes) (PY 21 W ámbar).
2. Luces de posición (W 5 W).
3. Luces de cruce (H7-55 W).
4. Luces de carretera (H1-55 W).
5. Faros direccionales (H7-55 W).
6. Faros antiniebla (H11-55 W).
Cambio de los indicadores de dirección (Intermitentes)
Modelo con luces de cruce con módulo elíptico y faros direccionales
 Gire un cuarto de vuelta el porta-lámparas y retírelo.
 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Luces delanteras
Modelo con luces clásicas
Lámpara fundida
Un mensaje aparece en la pantalla mul-tifunción, para indicarle la lámpara que tiene que cambiar.
Remítase al procedimiento adecuado para cambiar la lámpara correspon-diente.

Page 128 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �1�2�4
�C�a�m�b�i�o� �d�e� �l�a�s� �l�u�c�e�s� �d�e� �p�o�s�i�c�i�ó�n
�� �D�e�s�c�o�n�e�c�t�e� �e�l� �c�o�n�e�c�t�o�r� �p�r�i�n�c�i�p�a�l� �d�e�l� �f�a�r�o�.
�� �R�e�t�i�r�e� �l�a� �t�a�p�a

124

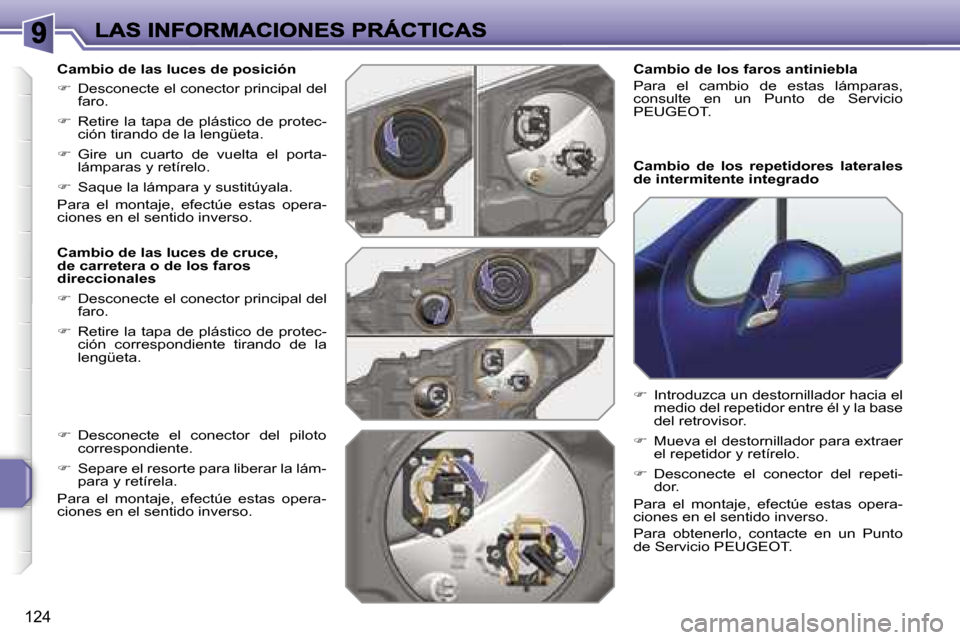

Cambio de las luces de posición
 Desconecte el conector principal del faro.
 Retire la tapa de plástico de protec-ción tirando de la lengüeta.
 Gire un cuarto de vuelta el porta-lámparas y retírelo.
 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Cambio de las luces de cruce, de carretera o de los faros direccionales
 Desconecte el conector principal del faro.
 Retire la tapa de plástico de protec-ción correspondiente tirando de la lengüeta.
Cambio de los repetidores laterales de intermitente integrado
 Introduzca un destornillador hacia el medio del repetidor entre él y la base del retrovisor.
 Mueva el destornillador para extraer el repetidor y retírelo.
 Desconecte el conector del repeti-dor.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Para obtenerlo, contacte en un Punto de Servicio PEUGEOT.
 Desconecte el conector del piloto correspondiente.
 Separe el resorte para liberar la lám-para y retírela.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Cambio de los faros antiniebla
Para el cambio de estas lámparas, consulte en un Punto de Servicio PEUGEOT.

Page 129 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �i
�1�2�5
�L�u�c�e�s� �t�r�a�s�e�r�a�s
�1�.� �L�u�c�e�s� �d�e� �s�t�o�p� �(�P� �2�1� �W�)�.
�2�.� �L�u�c�e�s� �d�e� �p�o�s�i�c�i�ó�n� �(�R� �5� �W�)�.
�3�.� �L�u�c�e�s� �a�n�t�i�n�i�e�b�l�a� �(�P�

i
125

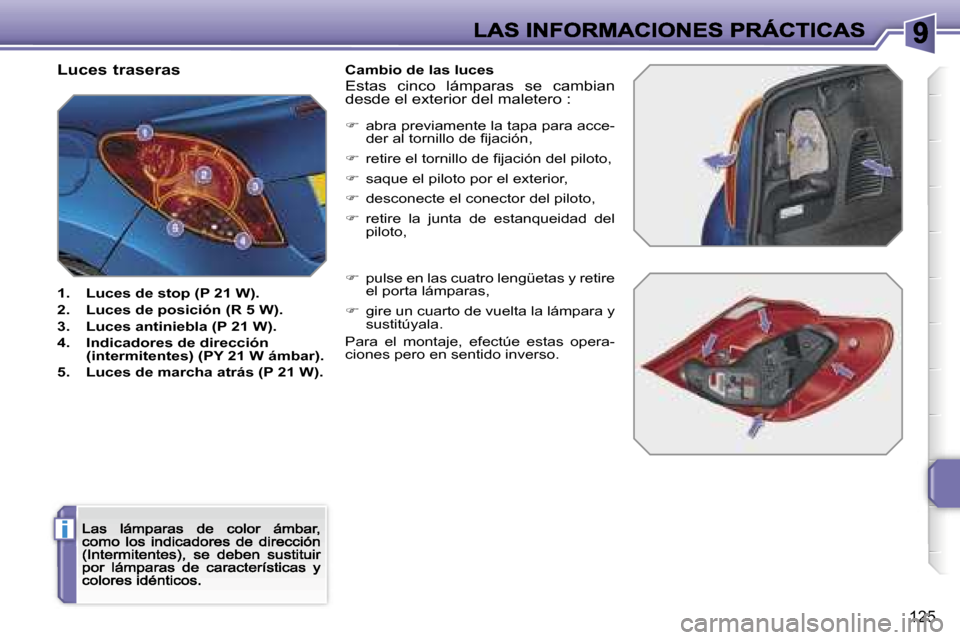

Luces traseras
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Luces antiniebla (P 21 W).
4. Indicadores de dirección (intermitentes) (PY 21 W ámbar).
5. Luces de marcha atrás (P 21 W).
Cambio de las luces
Estas cinco lámparas se cambian desde el exterior del maletero :
 abra previamente la tapa para acce-der al tornillo de ﬁjación,
 retire el tornillo de ﬁjación del piloto,
 saque el piloto por el exterior,
 desconecte el conector del piloto,
 retire la junta de estanqueidad del piloto,
 pulse en las cuatro lengüetas y retire el porta lámparas,
 gire un cuarto de vuelta la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones pero en sentido inverso.

Page 130 of 194

Peugeot 207 CC 2007 Manual del propietario (in Spanish) �1�2�6
�C�a�m�b�i�o� �d�e�l� �t�e�r�c�e�r� �p�i�l�o�t�o� �d�e� �s�t�o�p� �(�d�i�o�d�o�s�)
�P�a�r�a� �e�l� �m�o�n�t�a�j�e� �d�e� �e�s�t�e� �t�i�p�o� �d�e� �l�u�c�e�s� �c�o�n� �d�i�o�d�o�s�,� �

126

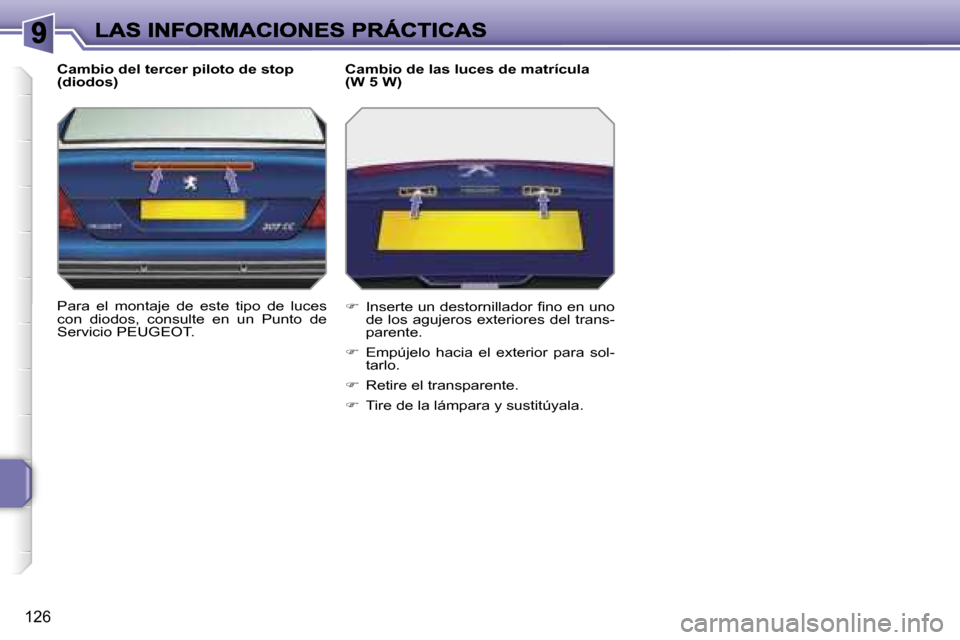

Cambio del tercer piloto de stop (diodos)
Para el montaje de este tipo de luces con diodos, consulte en un Punto de Servicio PEUGEOT.
Cambio de las luces de matrícula (W 5 W)
 Inserte un destornillador ﬁno en uno de los agujeros exteriores del trans-parente.
 Empújelo hacia el exterior para sol-tarlo.
 Retire el transparente.
 Tire de la lámpara y sustitúyala.
