Peugeot 207 CC 2007 Manuale del proprietario (in Italian)

!
i
117

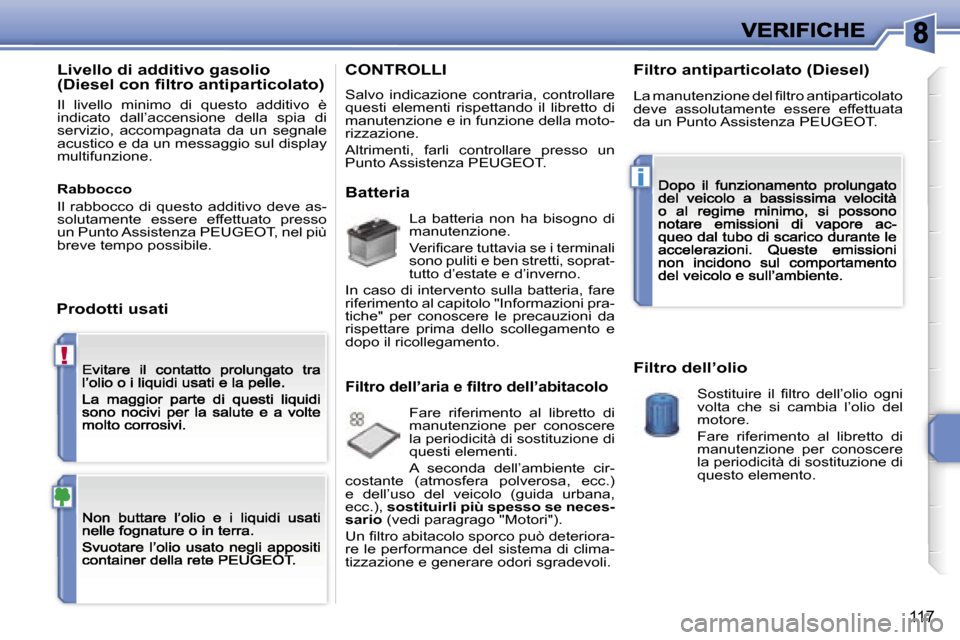

Livello di additivo gasolio (Diesel con filtro antiparticolato)
Il livello minimo di questo additivo è indicato dall’accensione della spia di servizio, accompagnata da un segnale acustico e da un messaggio sul display multifunzione.
Prodotti usati
CONTROLLI
Salvo indicazione contraria, controllare questi elementi rispettando il libretto di manutenzione e in funzione della moto-rizzazione.
Altrimenti, farli controllare presso un Punto Assistenza PEUGEOT.
Batteria
La batteria non ha bisogno di manutenzione.
Verificare tuttavia se i terminali sono puliti e ben stretti, soprat-tutto d’estate e d’inverno.
In caso di intervento sulla batteria, fare riferimento al capitolo "Informazioni pra-tiche" per conoscere le precauzioni da rispettare prima dello scollegamento e dopo il ricollegamento.
Filtro dell’aria e filtro dell’abitacolo
Fare riferimento al libretto di manutenzione per conoscere la periodicità di sostituzione di questi elementi.
A seconda dell’ambiente cir-costante (atmosfera polverosa, ecc.) e dell’uso del veicolo (guida urbana, ecc.), sostituirli più spesso se neces-sario (vedi paragrago "Motori").
Un filtro abitacolo sporco può deteriora-re le performance del sistema di clima-tizzazione e generare odori sgradevoli.
Filtro antiparticolato (Diesel)
La manutenzione del filtro antiparticolato deve assolutamente essere effettuata da un Punto Assistenza PEUGEOT.
Filtro dell’olio
Sostituire il filtro dell’olio ogni volta che si cambia l’olio del motore.
Fare riferimento al libretto di manutenzione per conoscere la periodicità di sostituzione di questo elemento.
Rabbocco
Il rabbocco di questo additivo deve as-solutamente essere effettuato presso un Punto Assistenza PEUGEOT, nel più breve tempo possibile.

!
118

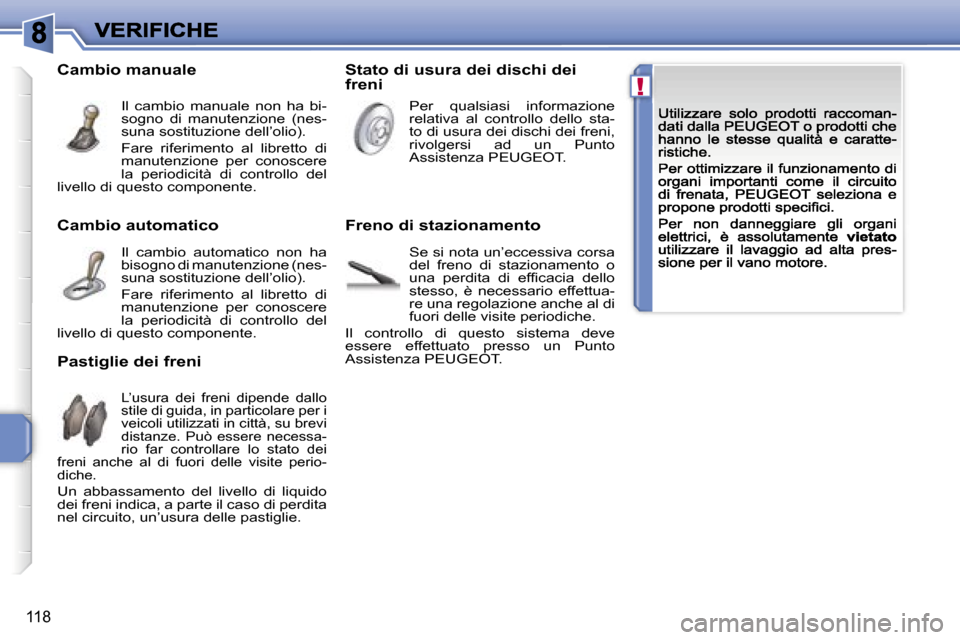

Cambio automatico
Il cambio automatico non ha bisogno di manutenzione (nes-suna sostituzione dell’olio).
Fare riferimento al libretto di manutenzione per conoscere la periodicità di controllo del livello di questo componente.
Stato di usura dei dischi dei freni
Per qualsiasi informazione relativa al controllo dello sta-to di usura dei dischi dei freni, rivolgersi ad un Punto Assistenza PEUGEOT.
Cambio manuale
Il cambio manuale non ha bi-sogno di manutenzione (nes-suna sostituzione dell’olio).
Fare riferimento al libretto di manutenzione per conoscere la periodicità di controllo del livello di questo componente.
Pastiglie dei freni
L’usura dei freni dipende dallo stile di guida, in particolare per i veicoli utilizzati in città, su brevi distanze. Può essere necessa-rio far controllare lo stato dei freni anche al di fuori delle visite perio-diche.
Un abbassamento del livello di liquido dei freni indica, a parte il caso di perdita nel circuito, un’usura delle pastiglie.
Freno di stazionamento
Se si nota un’eccessiva corsa del freno di stazionamento o una perdita di efficacia dello stesso, è necessario effettua-re una regolazione anche al di fuori delle visite periodiche.
Il controllo di questo sistema deve essere effettuato presso un Punto Assistenza PEUGEOT.

i
119

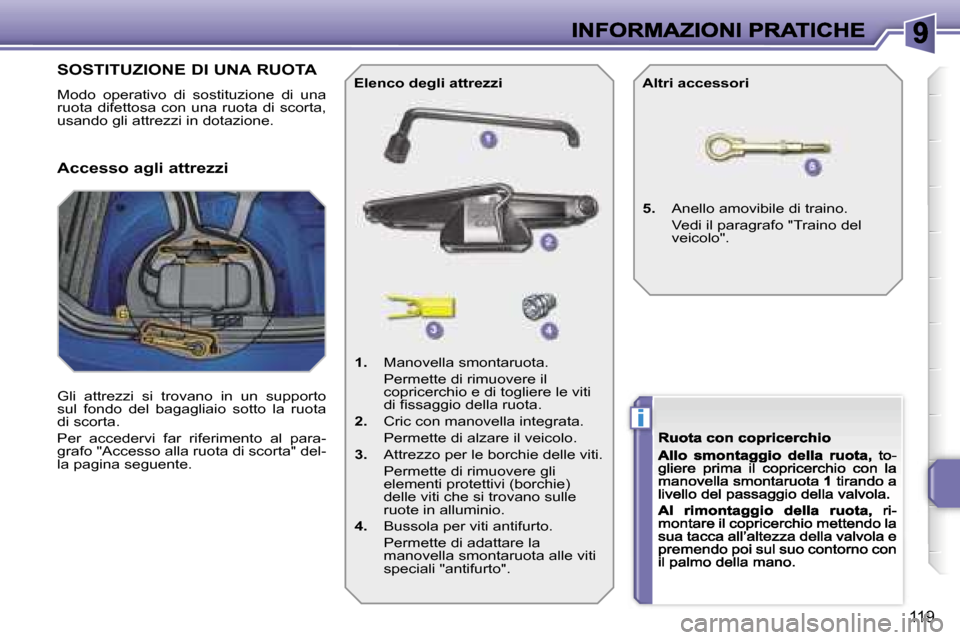

SOSTITUZIONE DI UNA RUOTA
Modo operativo di sostituzione di una ruota difettosa con una ruota di scorta, usando gli attrezzi in dotazione.
Gli attrezzi si trovano in un supporto sul fondo del bagagliaio sotto la ruota di scorta.
Per accedervi far riferimento al para-grafo "Accesso alla ruota di scorta" del-la pagina seguente.
1. Manovella smontaruota.
Permette di rimuovere il copricerchio e di togliere le viti di fissaggio della ruota.
2. Cric con manovella integrata.
Permette di alzare il veicolo.
3. Attrezzo per le borchie delle viti.
Permette di rimuovere gli elementi protettivi (borchie) delle viti che si trovano sulle ruote in alluminio.
4. Bussola per viti antifurto.
Permette di adattare la manovella smontaruota alle viti speciali "antifurto".
Elenco degli attrezziAltri accessori
5. Anello amovibile di traino.
Vedi il paragrafo "Traino del veicolo".
Accesso agli attrezzi

i
i
120

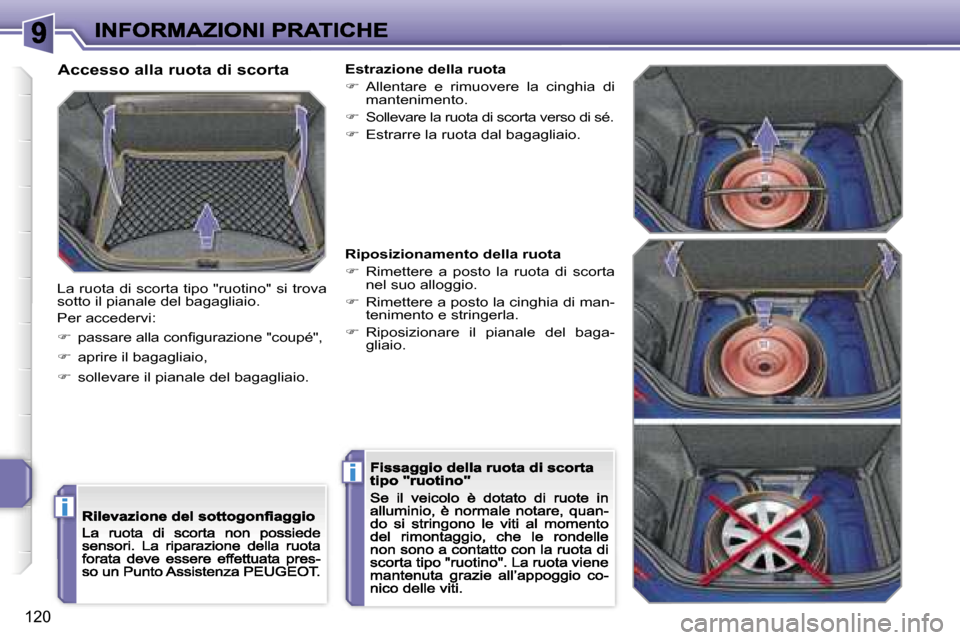

Accesso alla ruota di scorta
La ruota di scorta tipo "ruotino" si trova sotto il pianale del bagagliaio.
Per accedervi:
 passare alla configurazione "coupé",
 aprire il bagagliaio,
 sollevare il pianale del bagagliaio.
Estrazione della ruota
 Allentare e rimuovere la cinghia di mantenimento.
 Sollevare la ruota di scorta verso di sé.
 Estrarre la ruota dal bagagliaio.
Riposizionamento della ruota
 Rimettere a posto la ruota di scorta nel suo alloggio.
 Rimettere a posto la cinghia di man-tenimento e stringerla.
 Riposizionare il pianale del baga-gliaio.

i
121

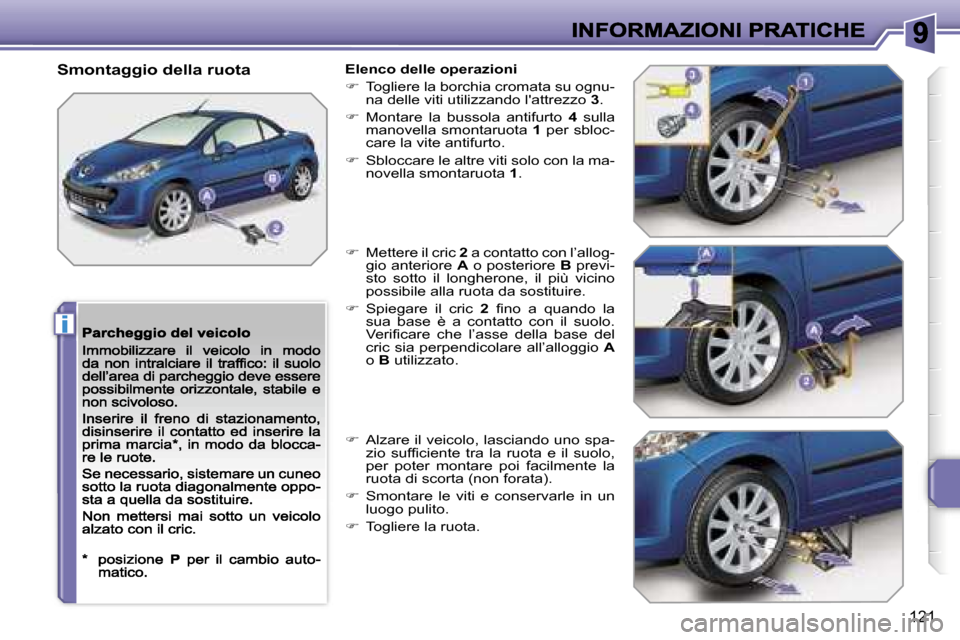

Smontaggio della ruotaElenco delle operazioni
 Togliere la borchia cromata su ognu-na delle viti utilizzando l'attrezzo 3.
 Montare la bussola antifurto 4 sulla manovella smontaruota 1 per sbloc-care la vite antifurto.
 Sbloccare le altre viti solo con la ma-novella smontaruota 1.
 Mettere il cric 2 a contatto con l’allog-gio anteriore A o posteriore B previ-sto sotto il longherone, il più vicino possibile alla ruota da sostituire.
 Spiegare il cric 2 fino a quando la sua base è a contatto con il suolo. Verificare che l’asse della base del cric sia perpendicolare all’alloggio Ao B utilizzato.
 Alzare il veicolo, lasciando uno spa-zio sufficiente tra la ruota e il suolo, per poter montare poi facilmente la ruota di scorta (non forata).
 Smontare le viti e conservarle in un luogo pulito.
 Togliere la ruota.

i
122

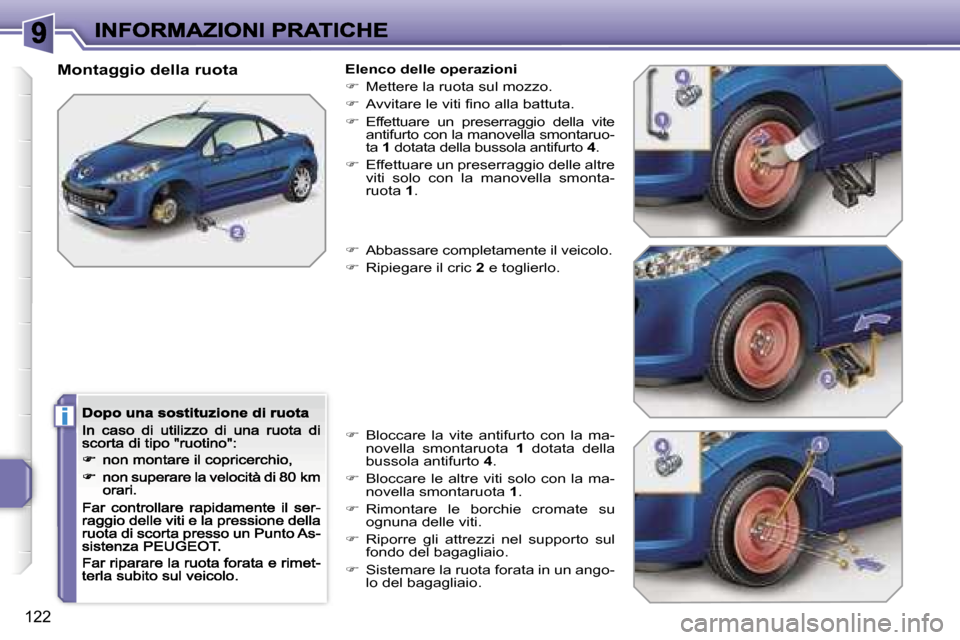

Montaggio della ruotaElenco delle operazioni
 Mettere la ruota sul mozzo.
 Avvitare le viti fino alla battuta.
 Effettuare un preserraggio della vite antifurto con la manovella smontaruo-ta 1 dotata della bussola antifurto 4.
 Effettuare un preserraggio delle altre viti solo con la manovella smonta-ruota 1.
 Abbassare completamente il veicolo.
 Ripiegare il cric 2 e toglierlo.
 Bloccare la vite antifurto con la ma-novella smontaruota 1 dotata della bussola antifurto 4.
 Bloccare le altre viti solo con la ma-novella smontaruota 1.
 Rimontare le borchie cromate su ognuna delle viti.
 Riporre gli attrezzi nel supporto sul fondo del bagagliaio.
 Sistemare la ruota forata in un ango-lo del bagagliaio.

!
i
i
123

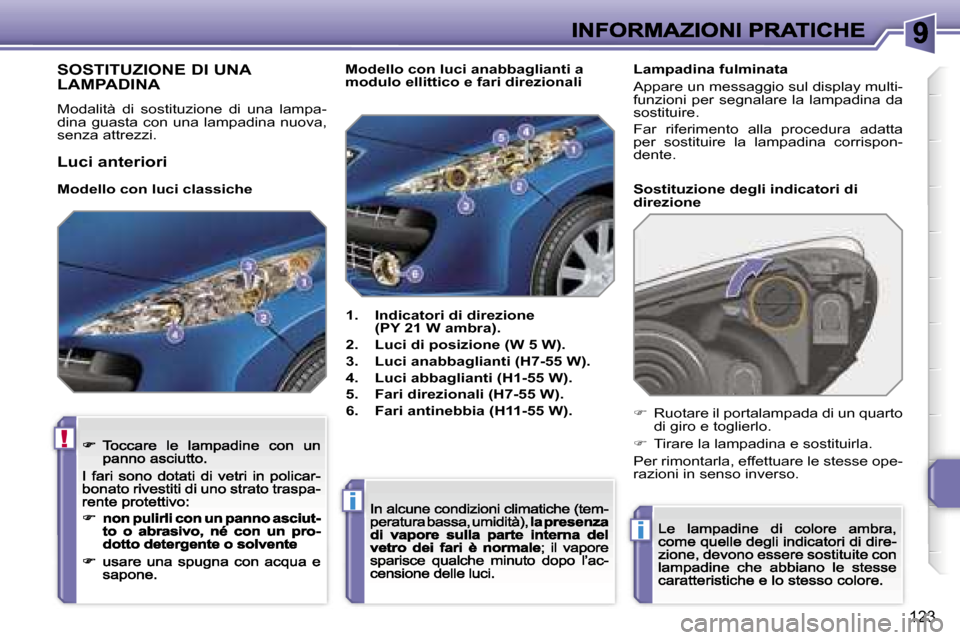

SOSTITUZIONE DI UNA
LAMPADINA
Modalità di sostituzione di una lampa-dina guasta con una lampadina nuova, senza attrezzi.
1. Indicatori di direzione(PY 21 W ambra).
2. Luci di posizione (W 5 W).
3. Luci anabbaglianti (H7-55 W).
4. Luci abbaglianti (H1-55 W).
5. Fari direzionali (H7-55 W).
6. Fari antinebbia (H11-55 W).
Sostituzione degli indicatori di direzione
Modello con luci anabbaglianti a modulo ellittico e fari direzionali
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Tirare la lampadina e sostituirla.
Per rimontarla, effettuare le stesse ope-razioni in senso inverso.
Luci anteriori
Modello con luci classiche
Lampadina fulminata
Appare un messaggio sul display multi-funzioni per segnalare la lampadina da sostituire.
Far riferimento alla procedura adatta per sostituire la lampadina corrispon-dente.

124

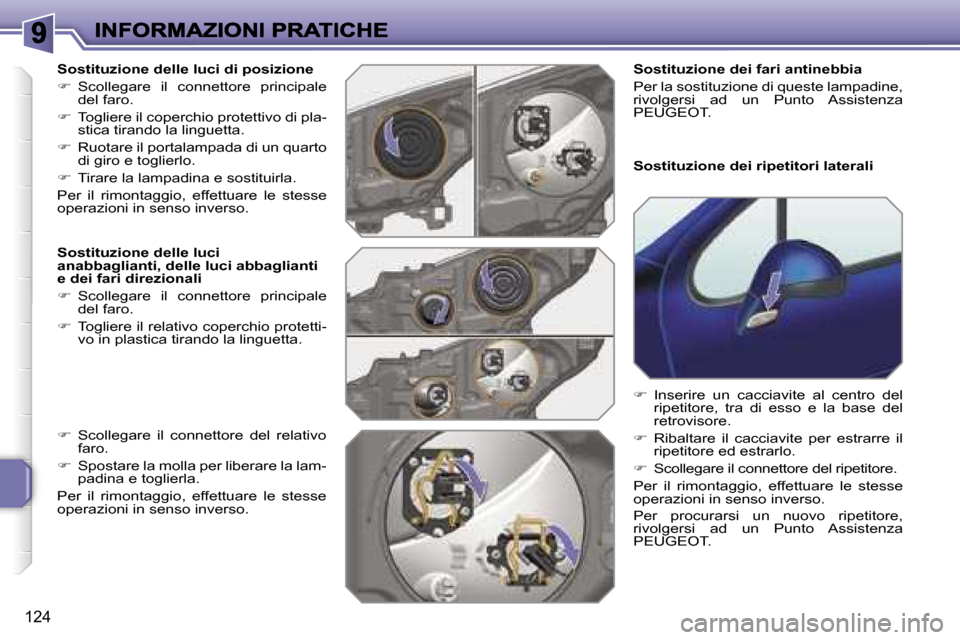

Sostituzione delle luci di posizione
 Scollegare il connettore principale del faro.
 Togliere il coperchio protettivo di pla-stica tirando la linguetta.
 Ruotare il portalampada di un quarto di giro e toglierlo.
 Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Sostituzione delle luci anabbaglianti, delle luci abbaglianti e dei fari direzionali
 Scollegare il connettore principale del faro.
 Togliere il relativo coperchio protetti-vo in plastica tirando la linguetta.
Sostituzione dei ripetitori laterali
 Inserire un cacciavite al centro del ripetitore, tra di esso e la base del retrovisore.
 Ribaltare il cacciavite per estrarre il ripetitore ed estrarlo.
 Scollegare il connettore del ripetitore.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Per procurarsi un nuovo ripetitore, rivolgersi ad un Punto Assistenza PEUGEOT.
 Scollegare il connettore del relativo faro.
 Spostare la molla per liberare la lam-padina e toglierla.
Per il rimontaggio, effettuare le stesse operazioni in senso inverso.
Sostituzione dei fari antinebbia
Per la sostituzione di queste lampadine, rivolgersi ad un Punto Assistenza PEUGEOT.

i
125

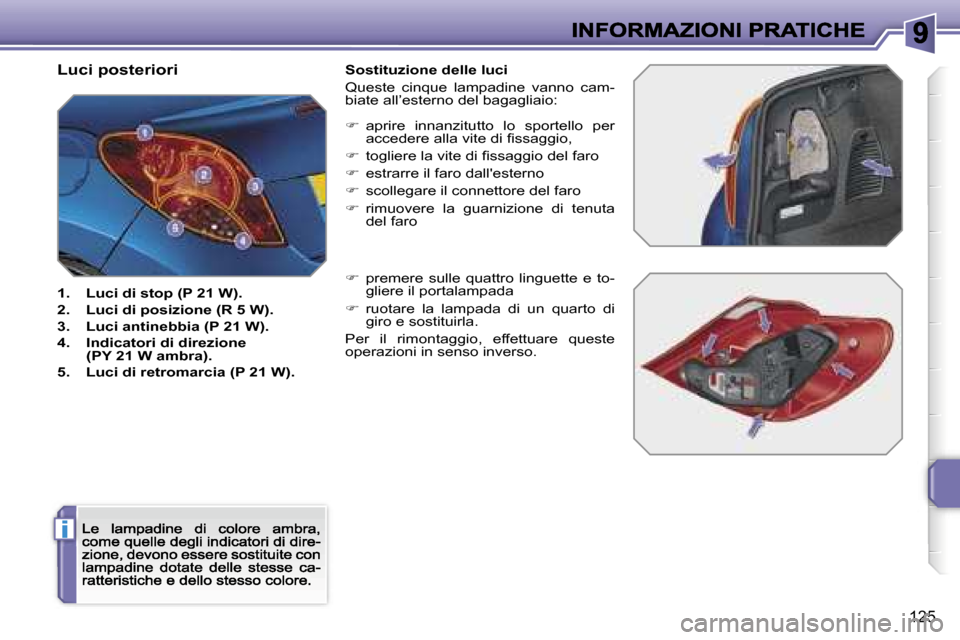

Luci posteriori
1. Luci di stop (P 21 W).
2. Luci di posizione (R 5 W).
3. Luci antinebbia (P 21 W).
4. Indicatori di direzione(PY 21 W ambra).YY
5. Luci di retromarcia (P 21 W).
Sostituzione delle luci
Queste cinque lampadine vanno cam-biate all’esterno del bagagliaio:
 aprire innanzitutto lo sportello per accedere alla vite di fissaggio,
 togliere la vite di fissaggio del faro
 estrarre il faro dall'esterno
 scollegare il connettore del faro
 rimuovere la guarnizione di tenuta del faro
 premere sulle quattro linguette e to-gliere il portalampada
 ruotare la lampada di un quarto di giro e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.

126

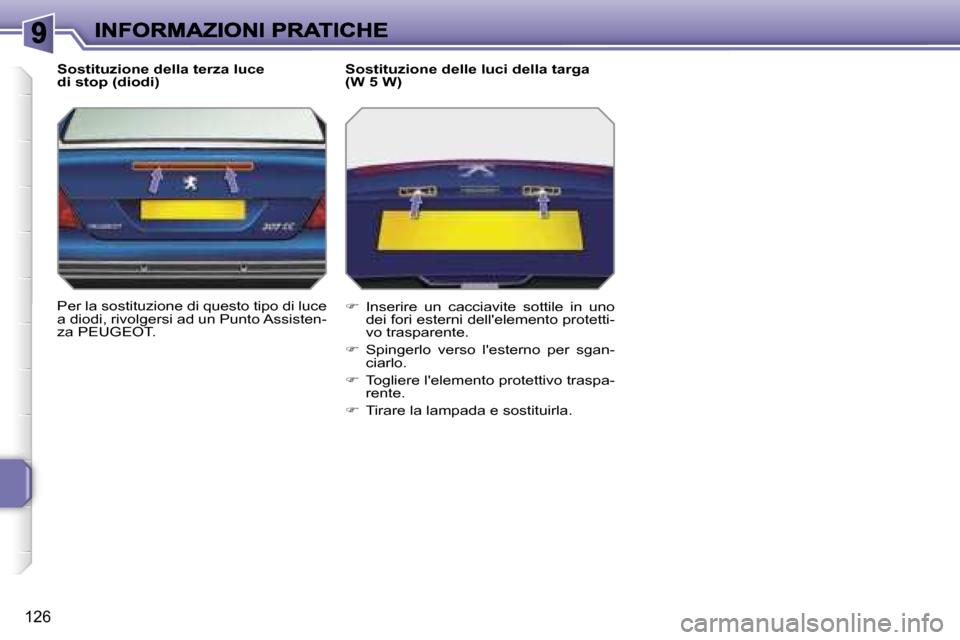

Sostituzione della terza lucedi stop (diodi)
Per la sostituzione di questo tipo di luce a diodi, rivolgersi ad un Punto Assisten-za PEUGEOT.
Sostituzione delle luci della targa(W 5 W)
 Inserire un cacciavite sottile in uno dei fori esterni dell'elemento protetti-vo trasparente.
 Spingerlo verso l'esterno per sgan-ciarlo.
 Togliere l'elemento protettivo traspa-rente.
 Tirare la lampada e sostituirla.
