PRAKTISCHE INFORMATIE
141

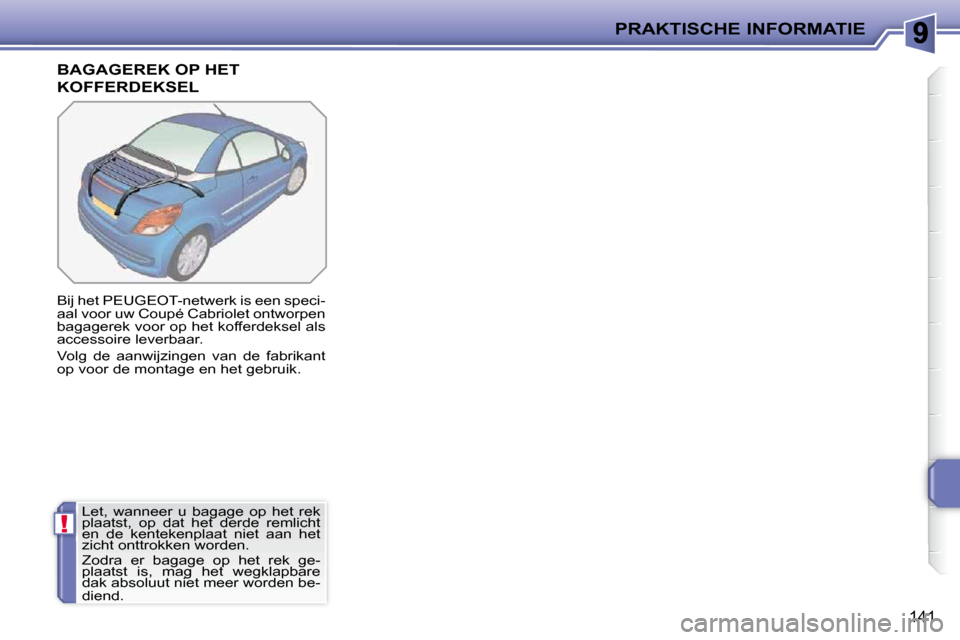

BAGAGEREK OP HET
KOFFERDEKSEL
Bij het PEUGEOT-netwerk is een speci-
aal voor uw Coupé Cabriolet ontworpen
bagagerek voor op het kofferdeksel als
accessoire leverbaar.
Volg de aanwijzingen van de fabrikant
op voor de montage en het gebruik. Let, wanneer u bagage op het rek
plaatst, op dat het derde remlicht
en de kentekenplaat niet aan het
zicht onttrokken worden.
Zodra er bagage op het rek ge-
plaatst is, mag het wegklapbare
dak absoluut niet meer worden be-
diend.

!
i
PRAKTISCHE INFORMATIE
142
Het monteren van elektrische uit-
rustingen of accessoires die niet on-
der een artikelnummer in het assor-
timent van PEUGEOT voorkomen,
kan storingen in het elektronisch sy-
steem van uw auto veroorzaken.
Houdt u rekening met deze bijzon-
derheid en wij raden u aan contact
op te nemen met een vertegen-
woordiger van het Merk om u te
laten informeren over het assorti-
ment uitrustingen en accessoires
voorzien van een artikelnummer.

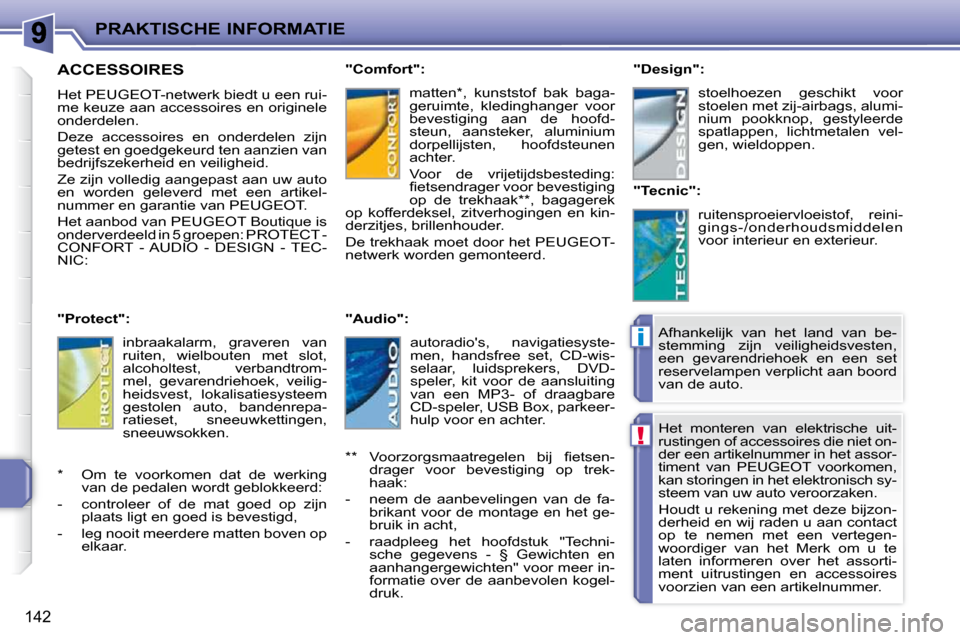

ACCESSOIRES
Het PEUGEOT-netwerk biedt u een rui-
me keuze aan accessoires en originele
onderdelen.
Deze accessoires en onderdelen zijn
getest en goedgekeurd ten aanzien van
bedrijfszekerheid en veiligheid.
Ze zijn volledig aangepast aan uw auto
en worden geleverd met een artikel-
nummer en garantie van PEUGEOT.
Het aanbod van PEUGEOT Boutique is
onderverdeeld in 5 groepen: PROTECT -
CONFORT - AUDIO - DESIGN - TEC-
NIC:
"Protect": inbraakalarm, graveren van
ruiten, wielbouten met slot,
alcoholtest, verbandtrom-
mel, gevarendriehoek, veilig-
heidsvest, lokalisatiesysteem
gestolen auto, bandenrepa-
ratieset, sneeuwkettingen,
sneeuwsokken. "Comfort":
matten * , kunststof bak baga-
geruimte, kledinghanger voor
bevestiging aan de hoofd-
steun, aansteker, aluminium
dorpellijsten, hoofdsteunen
achter.
Voor de vrijetijdsbesteding:
fi etsendrager voor bevestiging
op de trekhaak ** , bagagerek
op kofferdeksel, zitverhogingen en kin-
derzitjes, brillenhouder.
De trekhaak moet door het PEUGEOT-
netwerk worden gemonteerd.
"Audio":
autoradio's, navigatiesyste-
men, handsfree set, CD-wis-
selaar, luidsprekers, DVD-
speler, kit voor de aansluiting
van een MP3- of draagbare
CD-speler, USB Box, parkeer-
hulp voor en achter. "Design":
stoelhoezen geschikt voor
stoelen met zij-airbags, alumi-
nium pookknop, gestyleerde
spatlappen, lichtmetalen vel-
gen, wieldoppen.
"Tecnic": ruitensproeiervloeistof, reini-
gings-/onderhoudsmiddelen
voor interieur en exterieur.
* Om te voorkomen dat de werking van de pedalen wordt geblokkeerd:
- controleer of de mat goed op zijn plaats ligt en goed is bevestigd,
- leg nooit meerdere matten boven op elkaar. Afhankelijk van het land van be-
stemming zijn veiligheidsvesten,
een gevarendriehoek en een set
reservelampen verplicht aan boord
van de auto.
** Voorzorgsmaatregelen bij fi etsen- drager voor bevestiging op trek-
haak:
- neem de aanbevelingen van de fa- brikant voor de montage en het ge-
bruik in acht,
- raadpleeg het hoofdstuk "Techni- sche gegevens - § Gewichten en
aanhangergewichten" voor meer in-
formatie over de aanbevolen kogel-
druk.

10TECHNISCHE GEGEVENS
143

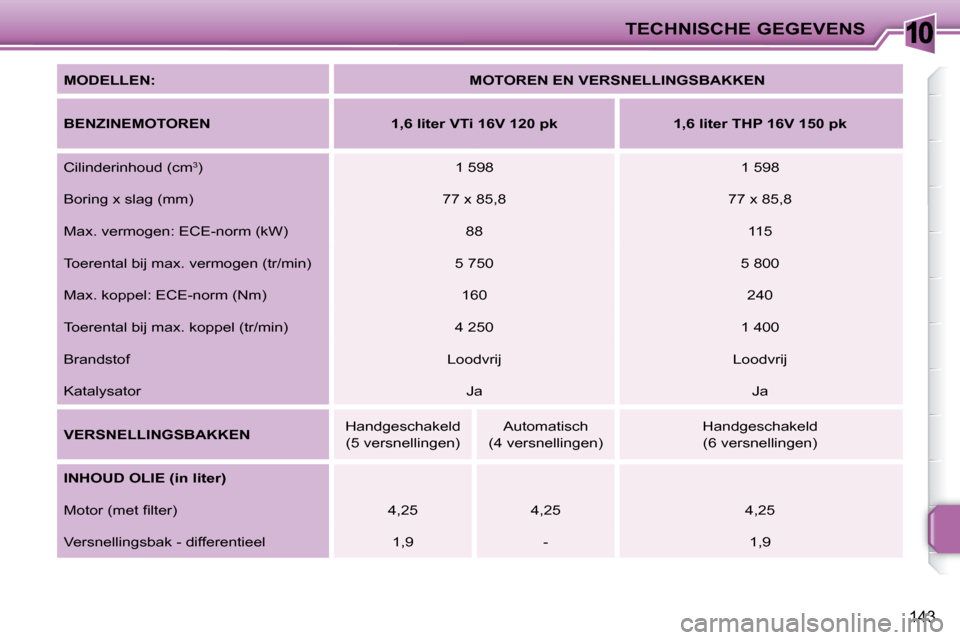

MODELLEN:
MOTOREN EN VERSNELLINGSBAKKEN

BENZINEMOTOREN 1,6 liter VTi 16V 120 pk 1,6 liter THP 16V 150 pk
Cilinderinhoud (cm 3
) 1 598 1 598
Boring x slag (mm) 77 x 85,8 77 x 85,8
Max. vermogen: ECE-norm (kW) 88 115
Toerental bij max. vermogen (tr/min) 5 750 5 800
Max. koppel: ECE-norm (Nm) 160 240
Toerental bij max. koppel (tr/min) 4 250 1 400
Brandstof Loodvrij Loodvrij
Katalysator Ja Ja

VERSNELLINGSBAK
KEN Handgeschakeld
(5 versnellingen) Automatisch
(4 versnellingen) Handgeschakeld
(6 versnellingen)

INHOUD OLIE (in liter)

Motor (met fi lter) 4,25 4,25 4,25
Versnellingsbak - differentieel 1,9 - 1,9

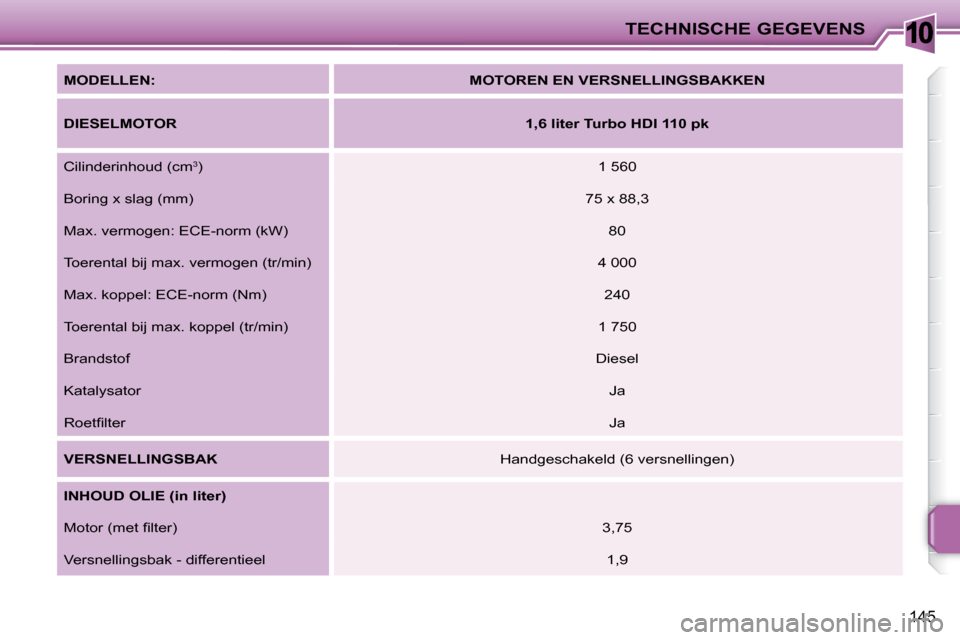

10TECHNISCHE GEGEVENS
145

MODELLEN:
MOTOREN EN VERSNELLINGSBAKKEN

DIESELMOTOR
1,6 liter Turbo HDI 110 pk
Cilinderinhoud (cm 3
) 1 560
Boring x slag (mm) 75 x 88,3
Max. vermogen: ECE-norm (kW) 80
Toerental bij max. vermogen (tr/min) 4 000
Max. koppel: ECE-norm (Nm) 240
Toerental bij max. koppel (tr/min) 1 750
Brandstof Diesel
Katalysator Ja
Roetfi lter Ja

VERSNELLINGSBAK Handgeschakeld (6 versnellingen)

INHOUD OLIE (in liter)

Motor (met fi lter) 3,75
Versnellingsbak - differentieel 1,9

10TECHNISCHE GEGEVENS
144
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het
opgegeven aanhangergewicht dient voor elke extra 1000 meter me t 10% te worden verminderd.
Max. snelheid bij het trekken van een aanhanger 100 km/h (of de plaatselijk geldende snelheidslimiet (in Nederland
wettelijk 80 km/h)).
Bij hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder het aanhangergewicht
als de buitentemperatuur meer dan 37°C bedraagt.
* Het totale gewicht van de aanhanger kan, binnen
het maximum toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.

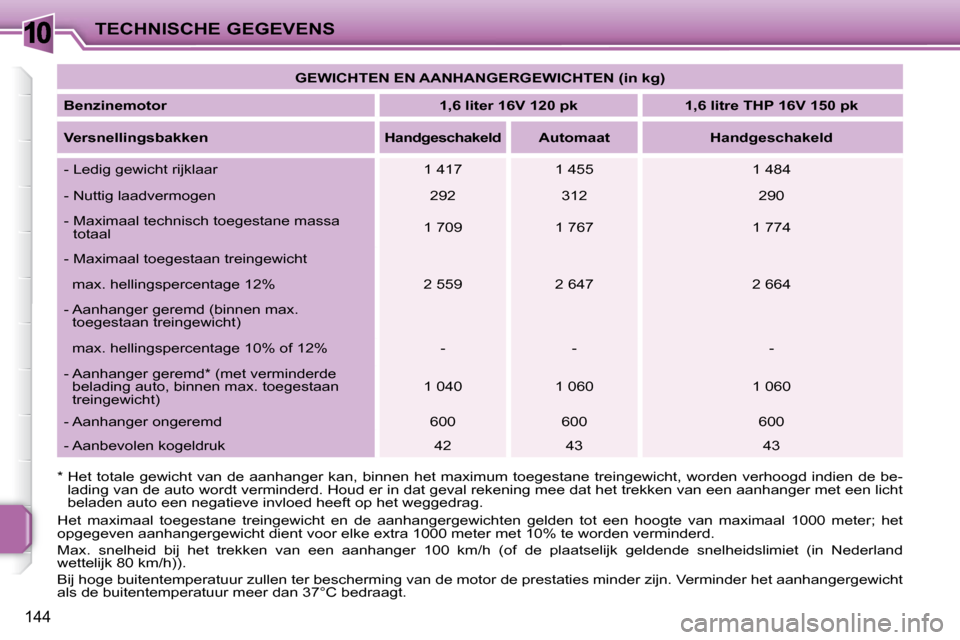

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Benzinemotor
1,6 liter 16V 120 pk 1,6 litre THP 16V 150 pk

Versnellingsbakken Handgeschakeld Automaat Handgeschakeld
- Ledig gewicht rijklaar 1 417 1 455 1 484
- Nuttig laadvermogen 292 312 290
- Maximaal technisch toegestane massa totaal 1 709 1 767 1 774
- Maximaal toegestaan treingewicht

max. hellingspercentage 12% 2 559 2 647 2 664
- Aanhanger geremd (binnen max. toegestaan treingewicht)

max. hellingspercentage 10% of 12% - - -
- Aanhanger geremd * (met verminderde belading auto, binnen max. toegestaan
treingewicht) 1 040 1 060 1 060
- Aanhanger ongeremd 600 600 600
- Aanbevolen kogeldruk 42 43 43

10TECHNISCHE GEGEVENS
146
Het maximaal toegestane treingewicht en de aanhangergewichten gelden tot een hoogte van maximaal 1000 meter; het
opgegeven aanhangergewicht dient voor elke extra 1000 meter me t 10% te worden verminderd.
Max. snelheid bij het trekken van een aanhanger 100 km/h (of de plaatselijk geldende snelheidslimiet (in Nederland
wettelijk 80 km/h)).
Bij hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder het aanhangergewicht
als de buitentemperatuur meer dan 37°C bedraagt.
* Het totale gewicht van de aanhanger kan, binnen
het maximum toegestane treingewicht, worden verhoogd indien d e be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.

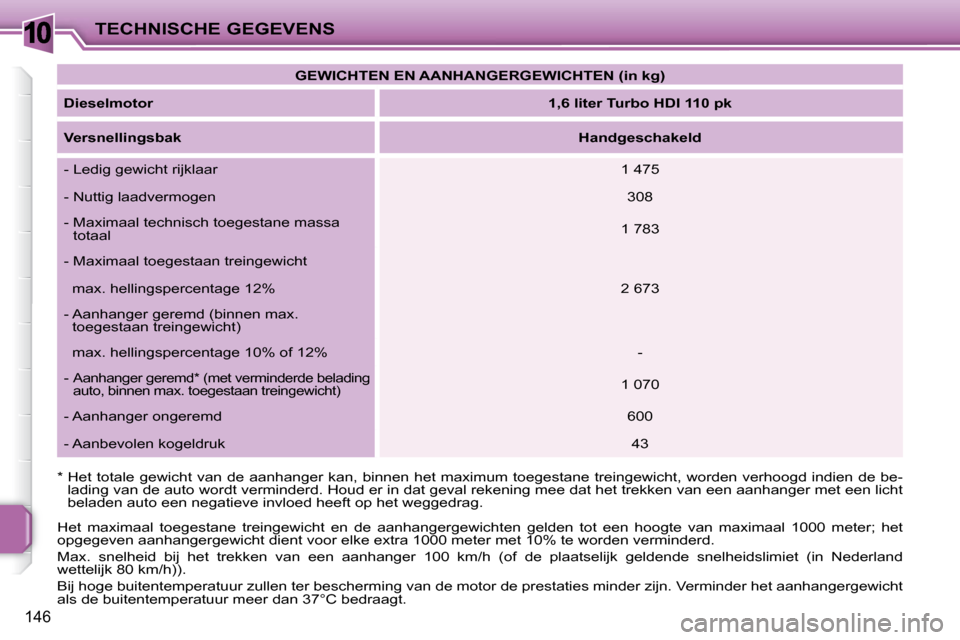

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotor
1,6 liter Turbo HDI 110 pk

Versnellingsbak
Handgeschakeld
- Ledig gewicht rijklaar 1 475
- Nuttig laadvermogen 308
- Maximaal technisch toegestane massa totaal 1 783
- Maximaal toegestaan treingewicht

max. hellingspercentage 12% 2 673
- Aanhanger geremd (binnen max. toegestaan treingewicht)

max. hellingspercentage 10% of 12% -
-
Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht) 1 070
- Aanhanger ongeremd 600
- Aanbevolen kogeldruk 43

10TECHNISCHE GEGEVENS
147

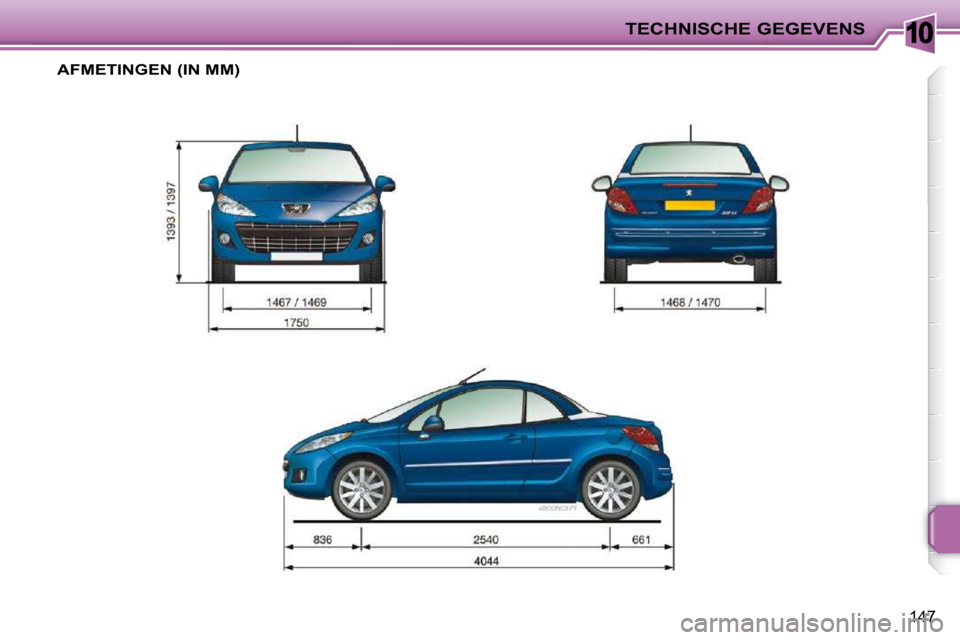

AFMETINGEN (IN MM)

10
!
i
TECHNISCHE GEGEVENS
148
IDENTIFICATIE
De auto is voorzien van verschillende
zichtbare merktekens voor de identifi -
catie en registratie van de auto. Wielen met 205/45 R17-banden
kunnen niet worden voorzien van
sneeuwkettingen. Raadpleeg het
PEUGEOT-netwerk voor meer in-
formatie.
Een te lage bandenspanning ver-
oorzaakt een hoger brandstofver-
bruik.
Controleer de bandenspanning
minimaal één keer per maand, bij
koude banden.

A. Serienummer onder de motorkap.
Dit nummer is ingeslagen in de carros-
serie, bij het interieurfi lter.
B. Serienummer op het dashboard.
Dit nummer staat op een sticker en is
zichtbaar door de voorruit.
C. Serienummer op het chassis.
Dit nummer staat op een eenmalige
sticker op de middenstijl, bij de slotplaat
van het bestuurdersportier.

D. Constructeursplaatje
Deze sticker is op de zijkant van het be-
stuurdersportier bevestigd.
Het bevat de volgende informatie:
- velgmaat en bandenmaat,
- door de constructeur aanbevolen bandenmerken,
- bandenspanning,
- kleurcode van de lak.

149

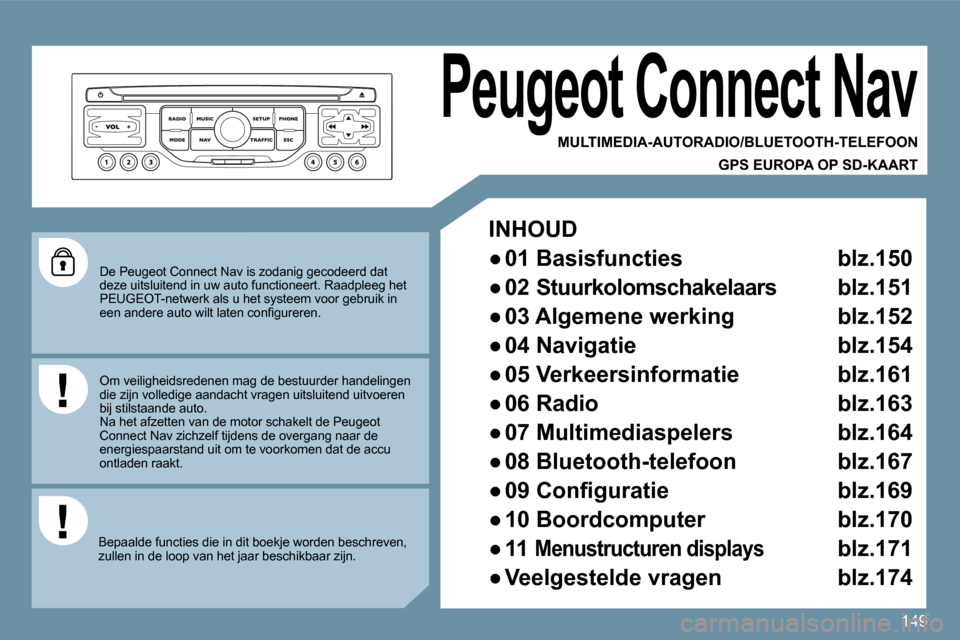

De Peugeot Connect Nav is zodanig gecodeerd dat deze uitsluitend in uw auto functioneert. Raadpleeg het PEUGEOT-netwerk als u het systeem voor gebruik in een andere auto wilt laten confi gureren.
Bepaalde functies die in dit boekje worden beschreven, zullen in de loop van het jaar beschikbaar zijn.
Peugeot Connect Nav
INHOUD

150
1
5
10
01
2
346
13
11
9
1415
781216
- Kort indrukken: aan/uit - Lang indrukken: CD pauzeren, geluidsweergave ra
dio onderbreken. Draaiende motor - Kort indrukken: CD pauzeren, geluidsweergave radio onderbreken. - Lang indrukken: resetten van het systeem.
2. Volumeregeling (individueel voor iedere geluidsbron, inclusief berichten en waarschuwingen van het navigatiesystee m).
3. Toegang tot het Menu "Radio". Weergave van het zend eroverzicht.
4. Toegang tot het Menu "Muziek". Weergave van t racks.
6. Toegang tot het Menu "Telefoon". Weergave van het logboek gesprekken.
7. Toegang tot het Menu "MODE". Selecteren van het achtereenvolgens weergeven van: Radio, Kaart, NAV (tijdens navigatie), Telefoon (tijdens een gesprek), Boordcomputer. Lang indrukken: Black Panel-functie (DARK).
8. Toegang tot het Menu "Navigatie". Weergave van de laatst gekozen bestemmingen.
9. Toegang tot het Menu "Verkeer". Weergave van de actuele verkeersinformatie.
10. ESC: huidige bewerking afbreken.
11. CD uitwerpen.
12. Selecteren van de vorige/volgende radiozender in het overzicht. Selecteren van de vorige/volgende MP3-afspeellijst . Selecteren van het vorige/volgende item in een lijst.
13. Selecteren van de vorige/volgende radiozender. Selecteren van de vorige/volgende titel van een CD of vorig/volgend MP3-bestand. Selecteren van het vorige/volgende item in een lijst.
14. Toetsen 1 t/m 6: Selecteren van een in het geheugen opgeslagen radiozender. Lang indrukken: in het geheugen opslaan van de hu idige radiozender.
15. SD-kaartlezer, uitsluitend voor navigatie.
16. Selectieknop voor de weergave op het display, afhankelijk van de context van het menu. Kort indrukken: contextmenu of bevestigen. Lang indrukken: specifi ek contextmenu van de weerg egeven lijst.

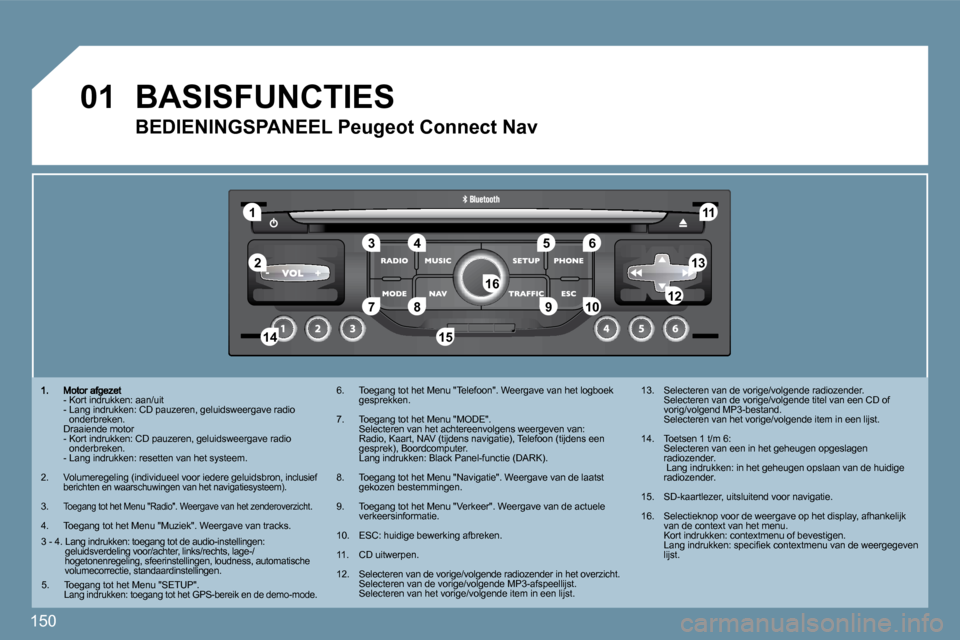

BEDIENINGSPANEEL Peugeot Connect Nav
3 - 4. Lang indrukken: toegang tot de audio-instellingen: geluidsverdeling voor/achter, links/rechts, lage-/hogetonenregeling, sfeerinstellingen, loudness, aut omatische volumecorrectie, standaardinstellingen. 5. Toegang tot het Menu "SETUP". Lang indrukken: toegang tot het GPS-bereik en de de mo-mode.
BASISFUNCTIES
