maintenance PEUGEOT 208 2021 Manuel du propriétaire (in French)

66

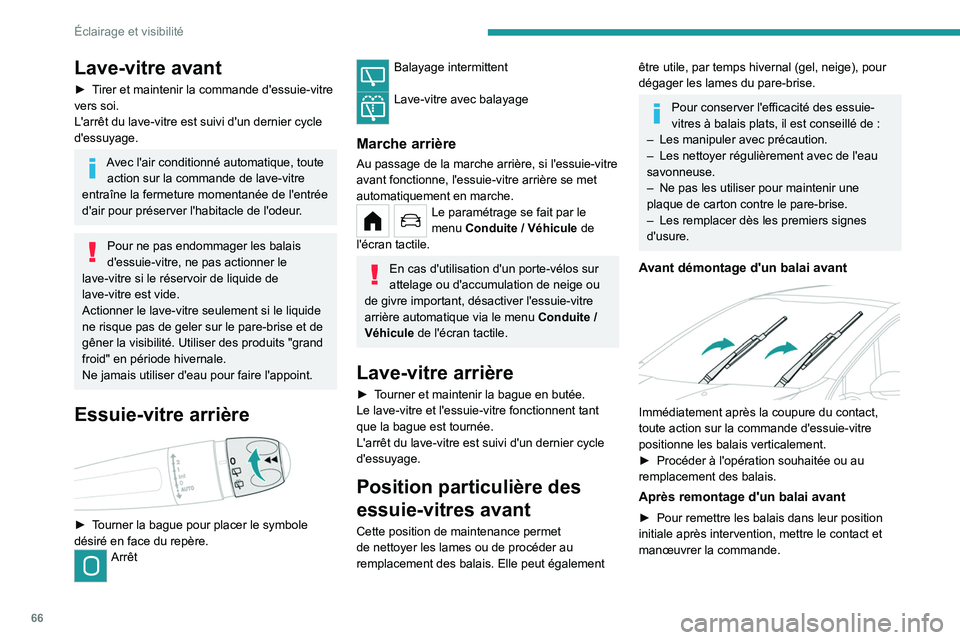

Éclairage et visibilité
Lave-vitre avant
► Tirer et maintenir la commande d'essuie-vitre
vers soi.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Avec l'air conditionné automatique, toute action sur la commande de lave-vitre
entraîne la fermeture momentanée de l'entrée
d'air pour préserver l'habitacle de l'odeur.
Pour ne pas endommager les balais
d'essuie-vitre, ne pas actionner le
lave-vitre si le réservoir de liquide de
lave-vitre est vide.
Actionner le lave-vitre seulement si le liquide
ne risque pas de geler sur le pare-brise et de
gêner la visibilité. Utiliser des produits "grand
froid" en période hivernale.
Ne jamais utiliser d'eau pour faire l'appoint.
Essuie-vitre arrière

► Tourner la bague pour placer le symbole
désiré en face du repère.
Arrêt
Balayage intermittent
Lave-vitre avec balayage
Marche arrière
Au passage de la marche arrière, si l'essuie-vitre
avant fonctionne, l'essuie-vitre arrière se met
automatiquement en marche.
Le paramétrage se fait par le
menu Conduite / Véhicule de
l'écran tactile.
En cas d'utilisation d'un porte-vélos sur
attelage ou d'accumulation de neige ou
de givre important, désactiver l'essuie-vitre
arrière automatique via le menu Conduite
/
Véhicule de l'écran tactile.
Lave-vitre arrière
► Tourner et maintenir la bague en butée.
Le lave-vitre et l'essuie-vitre fonctionnent tant
que la bague est tournée.
L'arrêt du lave-vitre est suivi d'un dernier cycle
d'essuyage.
Position particulière des
essuie-vitres avant
Cette position de maintenance permet
de nettoyer les lames ou de procéder au
remplacement des balais. Elle peut également
être utile, par temps hivernal (gel, neige), pour
dégager les lames du pare-brise.
Pour conserver l'efficacité des essuie-
vitres à balais plats, il est conseillé de :
–

Les manipuler avec précaution.
–


Les nettoyer régulièrement avec de l'eau
savonneuse.
–


Ne pas les utiliser pour maintenir une
plaque de carton contre le pare-brise.
–


Les remplacer dès les premiers signes
d'usure.
Avant démontage d'un balai avant

Immédiatement après la coupure du contact,
toute action sur la commande d'essuie-vitre
positionne les balais verticalement.
►

Procéder à l'opération souhaitée ou au
remplacement des balais.
Après remontage d'un balai avant
► Pour remettre les balais dans leur position
initiale après intervention, mettre le contact et
manœuvrer la commande.

148

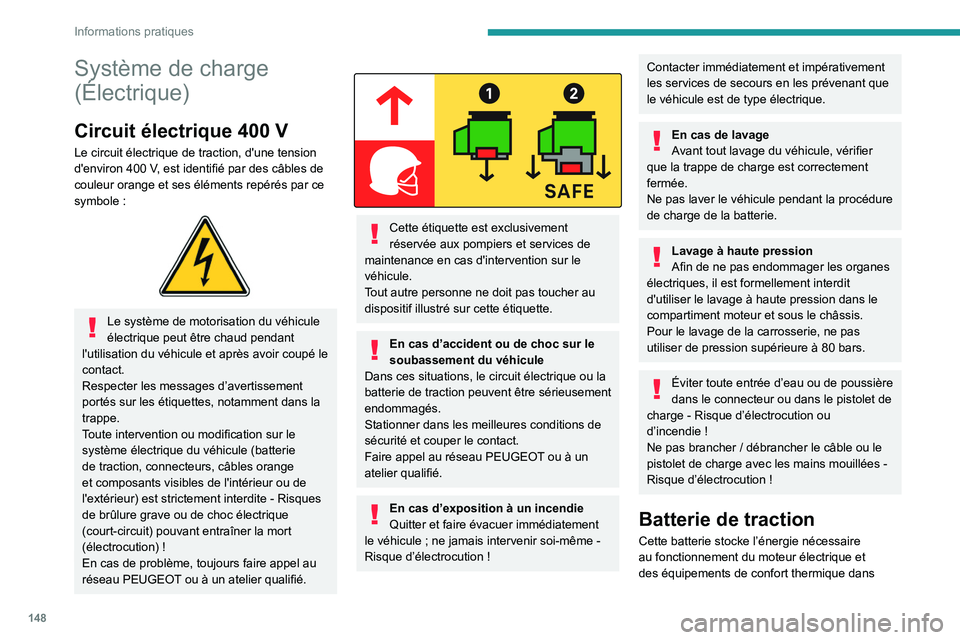

Informations pratiques
Système de charge
(Électrique)
Circuit électrique 400 V
Le circuit électrique de traction, d'une tension
d'environ 400 V, est identifié par des câbles de
couleur orange et ses éléments repérés par ce
symbole
:


Le système de motorisation du véhicule
électrique peut être chaud pendant
l'utilisation du véhicule et après avoir coupé le
contact.
Respecter les messages d’avertissement
portés sur les étiquettes, notamment dans la
trappe.
Toute intervention ou modification sur le
système électrique du véhicule (batterie
de traction, connecteurs, câbles orange
et composants visibles de l'intérieur ou de
l'extérieur) est strictement interdite
- Risques
de brûlure grave ou de choc électrique
(court-circuit) pouvant entraîner la mort
(électrocution)
!
En cas de problème, toujours faire appel au
réseau PEUGEOT ou à un atelier qualifié.


Cette étiquette est exclusivement
réservée aux pompiers et services de
maintenance en cas d'intervention sur le
véhicule.
Tout autre personne ne doit pas toucher au
dispositif illustré sur cette étiquette.
En cas d’accident ou de choc sur le
soubassement du véhicule
Dans ces situations, le circuit électrique ou la
batterie de traction peuvent être sérieusement
endommagés.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
En cas d’exposition à un incendie
Quitter et faire évacuer immédiatement
le véhicule
; ne jamais intervenir soi-même -
Risque d’électrocution
!
Contacter immédiatement et impérativement
les services de secours en les prévenant que
le véhicule est de type électrique.
En cas de lavage
Avant tout lavage du véhicule, vérifier
que la trappe de charge est correctement
fermée.
Ne pas laver le véhicule pendant la procédure
de charge de la batterie.
Lavage à haute pression
Afin de ne pas endommager les organes
électriques, il est formellement interdit
d'utiliser le lavage à haute pression dans le
compartiment moteur et sous le châssis.
Pour le lavage de la carrosserie, ne pas
utiliser de pression supérieure à 80
bars.
Éviter toute entrée d’eau ou de poussière
dans le connecteur ou dans le pistolet de
charge
- Risque d’électrocution ou
d’incendie
!
Ne pas brancher
/ débrancher le câble ou le
pistolet de charge avec les mains mouillées
-
Risque d’électrocution
!
Batterie de traction
Cette batterie stocke l’énergie nécessaire
au fonctionnement du moteur électrique et
des équipements de confort thermique dans

165

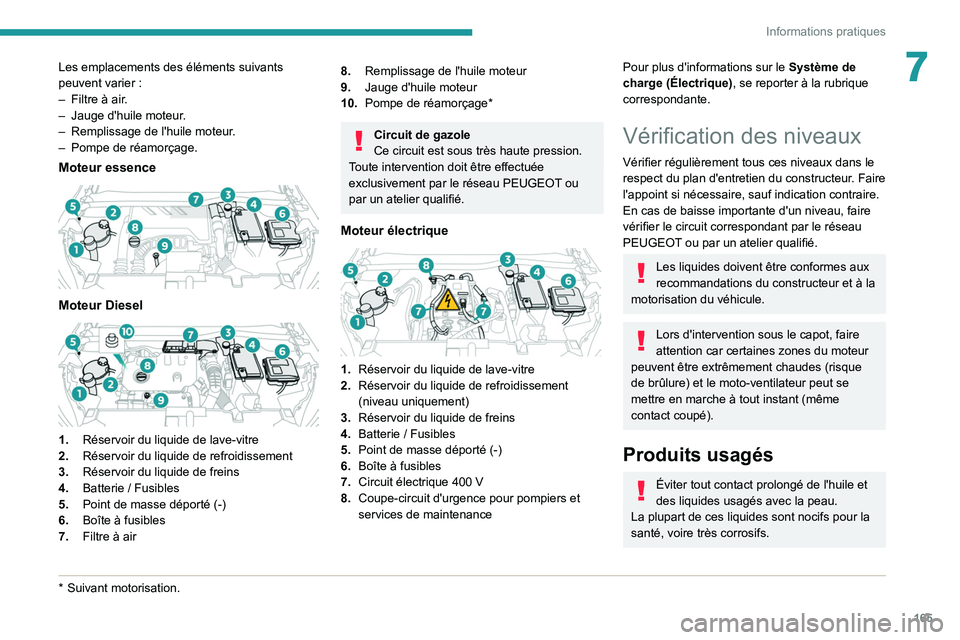

Informations pratiques
7Les emplacements des éléments suivants
peuvent varier :
–

Filtre à air
.
–

Jauge d'huile moteur
.
–

Remplissage de l'huile moteur
.
–

Pompe de réamorçage.
Moteur essence

Moteur Diesel

1. Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
3. Réservoir du liquide de freins
4. Batterie / Fusibles
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Filtre à air
* Suivant motorisation.
8.Remplissage de l'huile moteur
9. Jauge d'huile moteur
10. Pompe de réamorçage*
Circuit de gazole
Ce circuit est sous très haute pression.
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou
par un atelier qualifié.
Moteur électrique

1. Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
(niveau uniquement)
3. Réservoir du liquide de freins
4. Batterie / Fusibles
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Circuit électrique 400
V
8. Coupe-circuit d'urgence pour pompiers et
services de maintenance
Pour plus d'informations sur le Système de
charge (Électrique), se reporter à la rubrique
correspondante.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans le
respect du plan d'entretien du constructeur. Faire
l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.

249

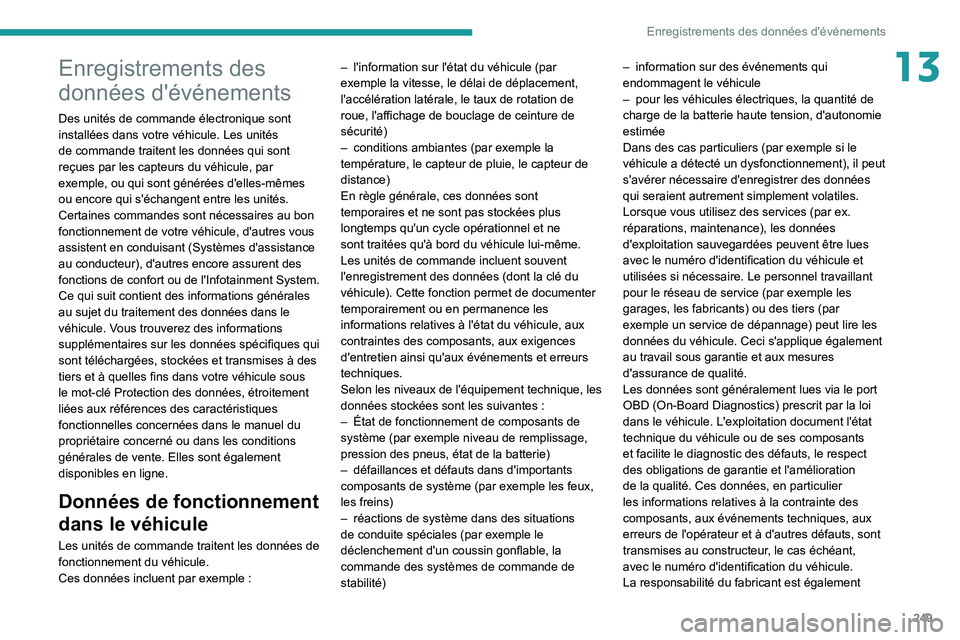

Enregistrements des données d'événements
13Enregistrements des
données d'événements
Des unités de commande électronique sont
installées dans votre véhicule. Les unités
de commande traitent les données qui sont
reçues par les capteurs du véhicule, par
exemple, ou qui sont générées d'elles-mêmes
ou encore qui s'échangent entre les unités.
Certaines commandes sont nécessaires au bon
fonctionnement de votre véhicule, d'autres vous
assistent en conduisant (Systèmes d'assistance
au conducteur), d'autres encore assurent des
fonctions de confort ou de l'Infotainment System.
Ce qui suit contient des informations générales
au sujet du traitement des données dans le
véhicule. Vous trouverez des informations
supplémentaires sur les données spécifiques qui
sont téléchargées, stockées et transmises à des
tiers et à quelles fins dans votre véhicule sous
le mot-clé Protection des données, étroitement
liées aux références des caractéristiques
fonctionnelles concernées dans le manuel du
propriétaire concerné ou dans les conditions
générales de vente. Elles sont également
disponibles en ligne.
Données de fonctionnement
dans le véhicule
Les unités de commande traitent les données de
fonctionnement du véhicule.
Ces données incluent par exemple : –

l'information sur l'état du véhicule (par
exemple la vitesse, le délai de déplacement,
l'accélération latérale, le taux de rotation de
roue, l'affichage de bouclage de ceinture de
sécurité)
–

conditions ambiantes (par exemple la
température, le capteur de pluie, le capteur de
distance)
En règle générale, ces données sont
temporaires et ne sont pas stockées plus
longtemps qu'un cycle opérationnel et ne
sont traitées qu'à bord du véhicule lui-même.
Les unités de commande incluent souvent
l'enregistrement des données (dont la clé du
véhicule). Cette fonction permet de documenter
temporairement ou en permanence les
informations relatives à l'état du véhicule, aux
contraintes des composants, aux exigences
d'entretien ainsi qu'aux événements et erreurs
techniques.
Selon les niveaux de l'équipement technique, les
données stockées sont les suivantes :
–

État de fonctionnement de composants de
système (par exemple niveau de remplissage,
pression des pneus, état de la batterie)
–

défaillances et défauts dans d'importants
composants de système (par exemple les feux,
les freins)
–

réactions de système dans des situations
de conduite spéciales (par exemple le
déclenchement d'un coussin gonflable, la
commande des systèmes de commande de
stabilité) –


information sur des événements qui
endommagent le véhicule
–

pour les véhicules électriques, la quantité de
charge de la batterie haute tension, d'autonomie
estimée
Dans des cas particuliers (par exemple si le
véhicule a détecté un dysfonctionnement), il peut
s'avérer nécessaire d'enregistrer des données
qui seraient autrement simplement volatiles.
Lorsque vous utilisez des services (par ex.
réparations, maintenance), les données
d'exploitation sauvegardées peuvent être lues
avec le numéro d'identification du véhicule et
utilisées si nécessaire. Le personnel travaillant
pour le réseau de service (par exemple les
garages, les fabricants) ou des tiers (par
exemple un service de dépannage) peut lire les
données du véhicule. Ceci s'applique également
au travail sous garantie et aux mesures
d'assurance de qualité.
Les données sont généralement lues via le port
OBD (On-Board Diagnostics) prescrit par la loi
dans le véhicule. L'exploitation document l'état
technique du véhicule ou de ses composants
et facilite le diagnostic des défauts, le respect
des obligations de garantie et l'amélioration
de la qualité. Ces données, en particulier
les informations relatives à la contrainte des
composants, aux événements techniques, aux
erreurs de l'opérateur et à d'autres défauts, sont
transmises au constructeur
, le cas échéant,
avec le numéro d'identification du véhicule.
La responsabilité du fabricant est également
