Page 201 of 311
INFORMAZIONI PRATICHE
178
Sostituzione della terza luce di stop Sostituzione delle illuminazioni della
targa (W5-5W)
Inserire un cacciavite sottile in uno
dei fori esterni del coperchietto tra-
sparente.
Premere verso l'esterno per sgan-
ciarlo.
Togliere il coperchietto trasparente.
Estrarre la lampada tirandola e so-
stituirla.
Sostituzione delle luci di posizione
(bagagliaio)
Sostituzione dei fendinebbia
Aprire il bagagliaio.
Rimuovere il coperchio in plastica
con un cacciavite.
T o g l i e r e i l d a d o d i fi s s a g g i o d e l f a n a l e .
Ruotare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Inserire la mano sotto al paraurti.
Ruotare la lampada di un quarto di
giro e sostituirla.
Aprire il bagagliaio e staccare la
guarnizione superiore.
Svitare i due dadi.
P r e m e r e l e a s t e fi l e t t a t e t r a t t e n e n d o
il fanale dall'esterno.
Scollegare il connettore e togliere il
tubo del lavacristallo.
Premere le coppie di mollette A, poi
B e poi C , per sbloccare e accedere
al portalampade.
Page 202 of 311
INFORMAZIONI PRATICHE
179
SOSTITUZIONE DI UN FUSIBILE
Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per rimediare ad una panne della fun-
zione corrispondente.
Accesso agli attrezzi
La pinzetta d'estrazione ed i fusibili di
ricambio sono inseriti sul retro del co-
perchio della scatola portafusibili del
cruscotto.
Per accedervi:
togliere completamente il coperchio,
estrarre la pinzetta. Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa dell'anomalia e por-
vi rimedio.
Individuare il fusibile difettoso esa-
m i n a n d o l o s t a t o d e l s u o fi l a m e n t o .
Buono Bruciato
Utilizzare la speciale pinzetta per
estrarre il fusibile dalla sua sede.
Sostituire sempre il fusibile bruciato
con un fusibile di uguale intensità.
V e r i fi c a r e l a c o r r i s p o n d e n z a t r a i l
numero inciso sulla scatola, l'inten-
sità incisa sulla parte superiore con
le tabelle di seguito riportate. Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con gli equi-
paggiamenti di serie o in opzione.
Prima di installare altri equipaggia-
menti o accessori elettrici sul veicolo,
rivolgersi alla rete PEUGEOT.
PEUGEOT declina ogni re-
sponsabilità per le spese de-
rivanti dalla riparazione del
veicolo o per i malfunziona-
menti risultanti dall'installazione di
accessori ausiliari non forniti, non
consigliati da PEUGEOT e non in-
stallati secondo le prescrizioni, in
particolare quando il consumo degli
apparecchi supplementari supera
10 milliampère.
Page 203 of 311
INFORMAZIONI PRATICHE
Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinistro). Tabelle dei fusibili
Fusibile N° Intensità
(A)
Funzioni
F1 15 Tergicristallo posteriore.
F2 - Non utilizzato.
F3 5 Calcolatore airbag.
F4 10 Retrovisore interno fotocromatico, climatizzatore,
scatola di commutazione e protezione, sistema
multimediale posteriore.
F5 30 Alzacristalli sequenziali anteriori.
F6 30 Alzacristalli sequenziali posteriori.
F7 5
Plafoniere anteriore e posteriore, faretti di lett ura carte,
faretti di lettura posteriori, illuminazione visier a parasole,
illuminazione cassettino portaoggetti, illuminazion e
appoggiagomito centrale, comando relais 12 V bagagl iaio.
Page 204 of 311
INFORMAZIONI PRATICHE
181

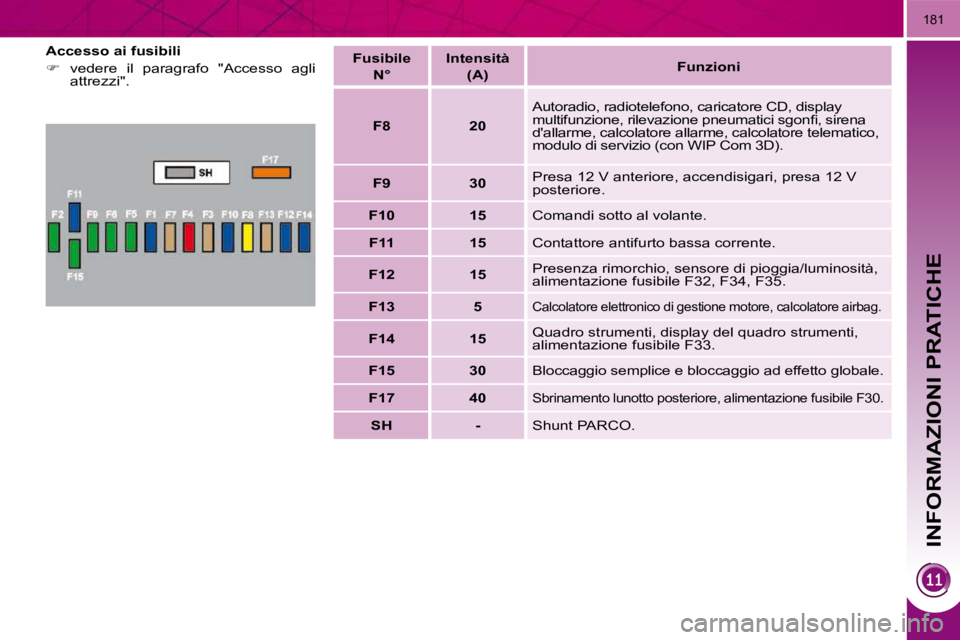

Accesso ai fusibili
vedere il paragrafo "Accesso agli
attrezzi". Fusibile
N° Intensità
(A)
Funzioni
F8 20 Autoradio, radiotelefono, caricatore CD, display
m u l t i f u n z i o n e , r i l e v a z i o n e p n e u m a t i c i s g o n fi , s i r e n
a
d'allarme, calcolatore allarme, calcolatore telemat ico,
modulo di servizio (con WIP Com 3D).
F9 30 Presa 12 V anteriore, accendisigari, presa 12 V
posteriore.
F10 15 Comandi sotto al volante.
F11 15 Contattore antifurto bassa corrente.
F12 15 Presenza rimorchio, sensore di pioggia/luminosità,
alimentazione fusibile F32, F34, F35.
F13 5
Calcolatore elettronico di gestione motore, calcol atore airbag.
F14 15 Quadro strumenti, display del quadro strumenti,
alimentazione fusibile F33.
F15 30 Bloccaggio semplice e bloccaggio ad effetto glo bale.
F17 40
Sbrinamento lunotto posteriore, alimentazione fusi bile F30.
SH - Shunt PARCO.
Page 205 of 311
INFORMAZIONI PRATICHE
182

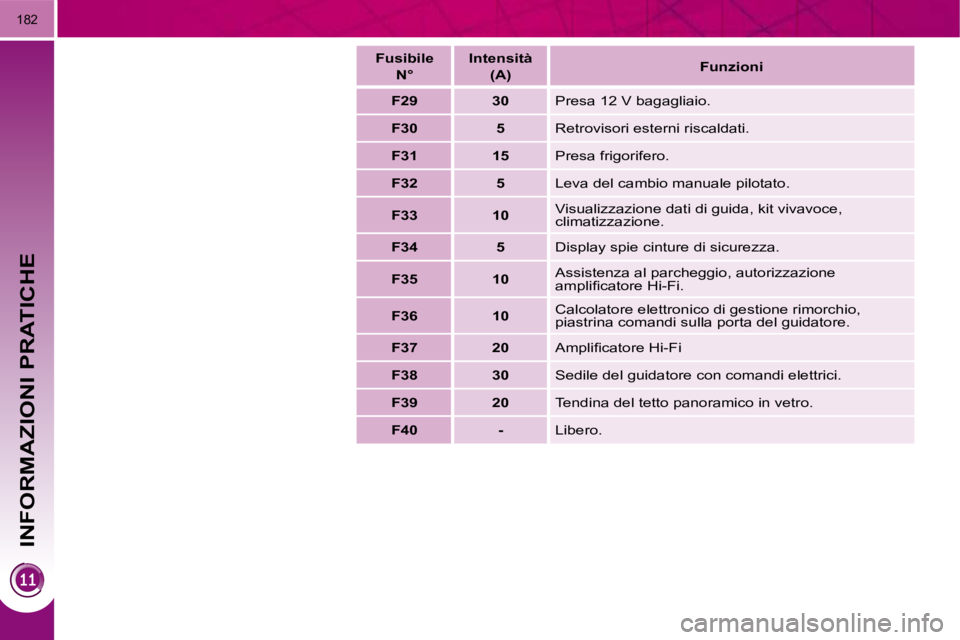

Fusibile
N°
Intensità
(A)
Funzioni
F29 30 Presa 12 V bagagliaio.
F30 5 Retrovisori esterni riscaldati.
F31 15 Presa frigorifero.
F32 5 Leva del cambio manuale pilotato.
F33 10 Visualizzazione dati di guida, kit vivavoce,
climatizzazione.
F34 5 Display spie cinture di sicurezza.
F35 10 Assistenza al parcheggio, autorizzazione
a m p l i fi c a t o r e H i - F i .
F36 10 Calcolatore elettronico di gestione rimorchio,
piastrina comandi sulla porta del guidatore.
F37 20 A m p l i fi c a t o r e H i - F i
F38 30 Sedile del guidatore con comandi elettrici.
F39 20 Tendina del tetto panoramico in vetro.
F40 - Libero.
Page 206 of 311
INFORMAZIONI PRATICHE
183

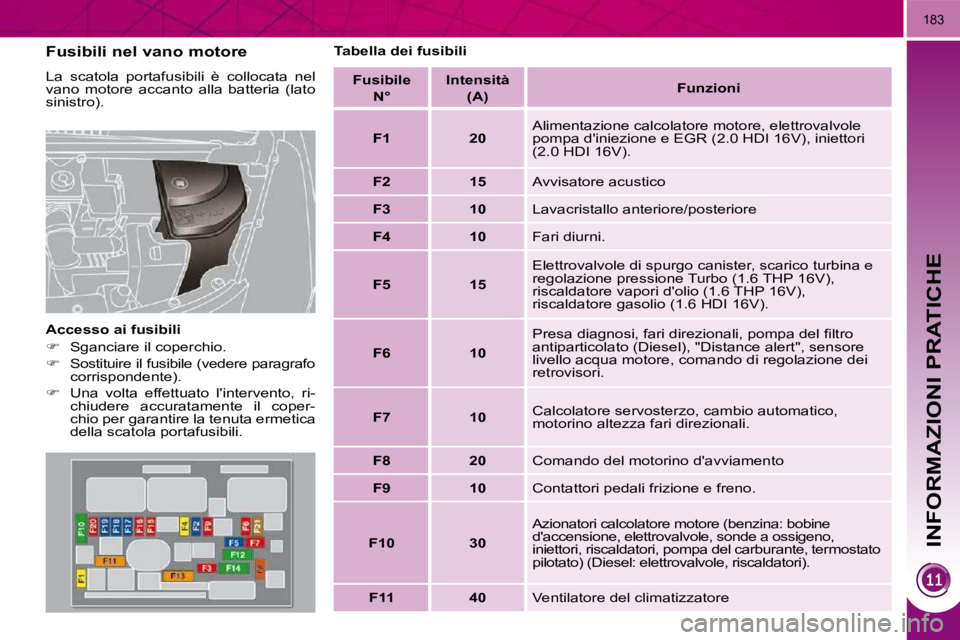

Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accanto alla batteria (lato
sinistro).
Accesso ai fusibili
Sganciare il coperchio.
Sostituire il fusibile (vedere paragrafo
corrispondente).
Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili. Tabella dei fusibili
Fusibile N° Intensità
(A)
Funzioni
F1 20 Alimentazione calcolatore motore, elettrovalvole
p o m p a d ' i n i e z i o n e e E G R ( 2 . 0 H D I 1 6 V ) , i n i e t t o r i
( 2 . 0 H D I 1 6 V ) .
F2 15 Avvisatore acustico
F3 10 Lavacristallo anteriore/posteriore
F4 10 Fari diurni.
F5 15 Elettrovalvole di spurgo canister, scarico turbina e
r e g o l a z i o n e p r e s s i o n e T u r b o ( 1 . 6 T H P 1 6 V ) ,
r i s c a l d a t o r e v a p o r i d ' o l i o ( 1 . 6 T H P 1 6 V ) ,
r i s c a l d a t o r e g a s o l i o ( 1 . 6 H D I 1 6 V ) .
F6 10 P r e s a d i a g n o s i , f a r i d i r e z i o n a l i , p o m p a d e l fi l t r o
antiparticolato (Diesel), "Distance alert", sensore
livello acqua motore, comando di regolazione dei
retrovisori.
F7 10 Calcolatore servosterzo, cambio automatico,
motorino altezza fari direzionali.
F8 20 Comando del motorino d'avviamento
F9 10 Contattori pedali frizione e freno.
F10 30 Azionatori calcolatore motore (benzina: bobine
d'accensione, elettrovalvole, sonde a ossigeno,
iniettori, riscaldatori, pompa del carburante, term
ostato
pilotato) (Diesel: elettrovalvole, riscaldatori).
F11 40 Ventilatore del climatizzatore
Page 207 of 311

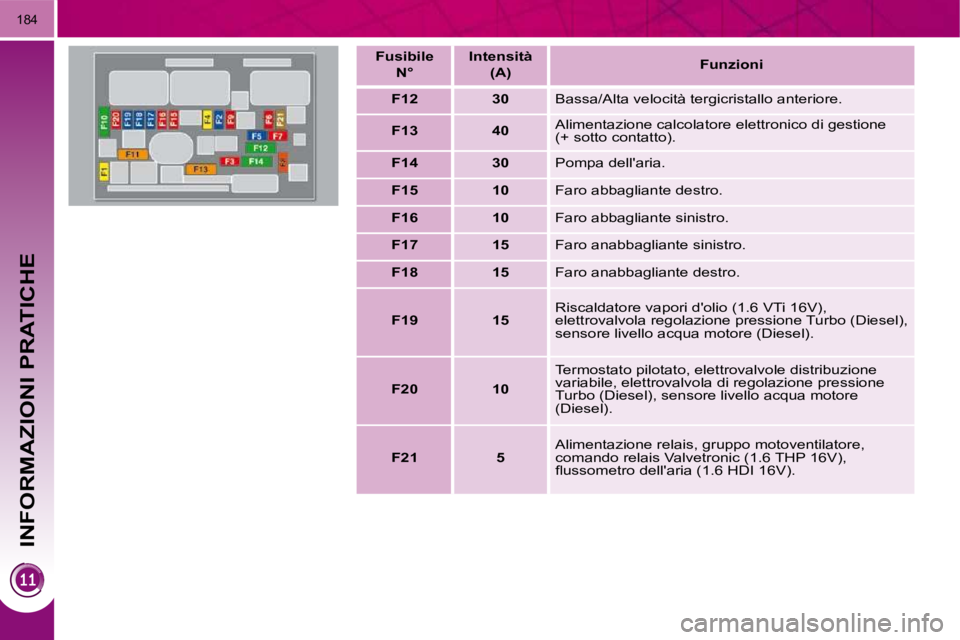

INFORMAZIONI PRATICHE
184
Fusibile N° Intensità
(A)
Funzioni
F12 30 Bassa/Alta velocità tergicristallo anteriore.
F13 40 Alimentazione calcolatore elettronico di gestione
(+ sotto contatto).
F14 30 Pompa dell'aria.
F15 10 Faro abbagliante destro.
F16 10 Faro abbagliante sinistro.
F17 15 Faro anabbagliante sinistro.
F18 15 Faro anabbagliante destro.
F19 15 Riscaldatore vapori d'olio (1.6 VTi 16V),
elettrovalvola regolazione pressione Turbo (Diesel),
sensore livello acqua motore (Diesel).
F20 10 Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola di regolazione pressione
Turbo (Diesel), sensore livello acqua motore
(Diesel).
F21 5 Alimentazione relais, gruppo motoventilatore,
c o m a n d o r e l a i s V a l v e t r o n i c ( 1 . 6 T H P 1 6 V ) ,
fl u s s o m e t r o d e l l ' a r i a ( 1 . 6 H D I 1 6 V ) .
Page 208 of 311
INFORMAZIONI PRATICHE
185

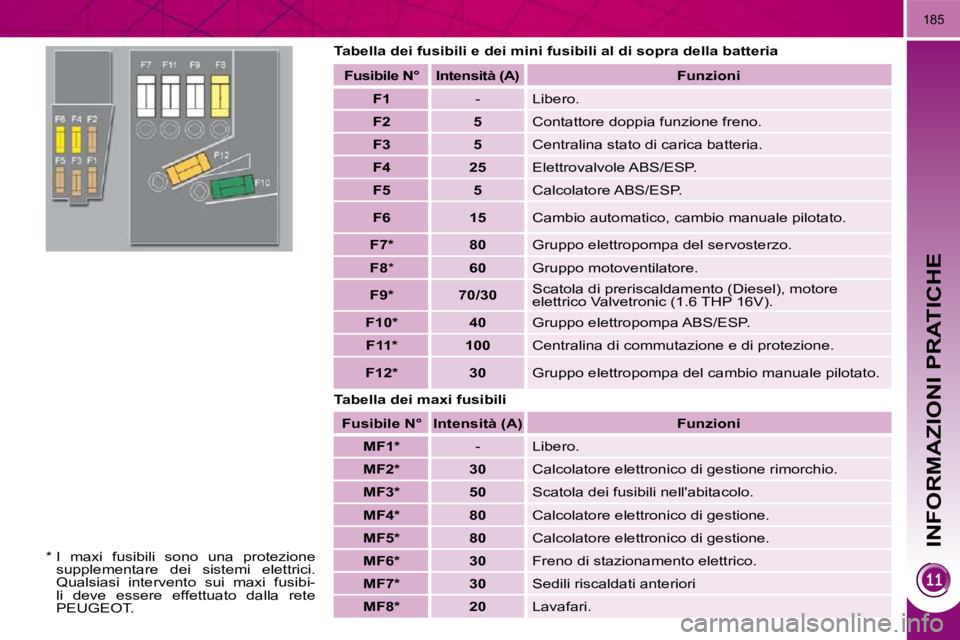

Tabella dei fusibili e dei mini fusibili al di sopra della batteria
Tabella dei maxi fusibili Fusibile N° Intensità (A)
Funzioni
F1 - Libero.
F2 5 Contattore doppia funzione freno.
F3 5 Centralina stato di carica batteria.
F4 25 Elettrovalvole ABS/ESP.
F5 5 Calcolatore ABS/ESP.
F6 15 Cambio automatico, cambio manuale pilotato.
F7 * 80 Gruppo elettropompa del servosterzo.
F8 * 60 Gruppo motoventilatore.
F9 * 70/30 Scatola di preriscaldamento (Diesel), motore
e l e t t r i c o V a l v e t r o n i c ( 1 . 6 T H P 1 6 V ) .
F10 * 40 Gruppo elettropompa ABS/ESP.
F11 * 100 Centralina di commutazione e di protezione.
F12 * 30 Gruppo elettropompa del cambio manuale pilotato.
Fusibile N° Intensità (A)
Funzioni
MF1 * - Libero.
MF2 * 30 Calcolatore elettronico di gestione rimorchio.
MF3 * 50 Scatola dei fusibili nell'abitacolo.
MF4 * 80 Calcolatore elettronico di gestione.
MF5 * 80 Calcolatore elettronico di gestione.
MF6 * 30 Freno di stazionamento elettrico.
MF7 * 30 Sedili riscaldati anteriori
MF8 * 20 Lavafari.
* I maxi fusibili sono una protezione
supplementare dei sistemi elettrici.
Qualsiasi intervento sui maxi fusibi-
li deve essere effettuato dalla rete
PEUGEOT.
Page 209 of 311
INFORMAZIONI PRATICHE
186

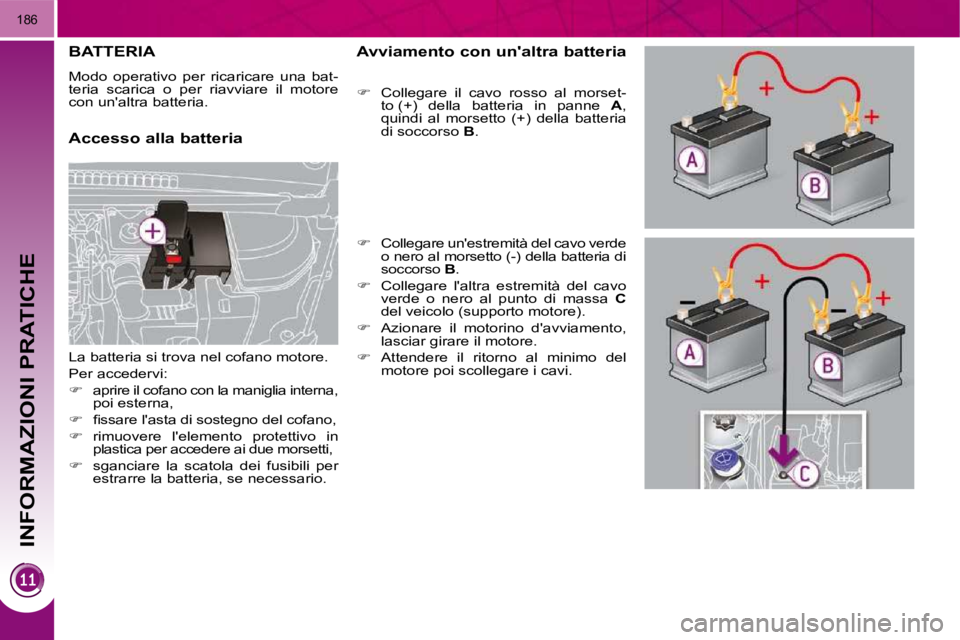

BATTERIA
Modo operativo per ricaricare una bat-
teria scarica o per riavviare il motore
con un'altra batteria.
Accesso alla batteria Avviamento con un'altra batteria
Collegare il cavo rosso al morset-
to (+) della batteria in panne A ,
quindi al morsetto (+) della batteria
di soccorso B .
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria di
soccorso B .
Collegare l'altra estremità del cavo
verde o nero al punto di massa C
del veicolo (supporto motore).
Azionare il motorino d'avviamento,
lasciar girare il motore.
Attendere il ritorno al minimo del
motore poi scollegare i cavi.
La batteria si trova nel cofano motore.
Per accedervi:
aprire il cofano con la maniglia interna,
poi esterna,
fi s s a r e l ' a s t a d i s o s t e g n o d e l c o f a n o ,
rimuovere l'elemento protettivo in
plastica per accedere ai due morsetti,
sganciare la scatola dei fusibili per
estrarre la batteria, se necessario.
Page 210 of 311

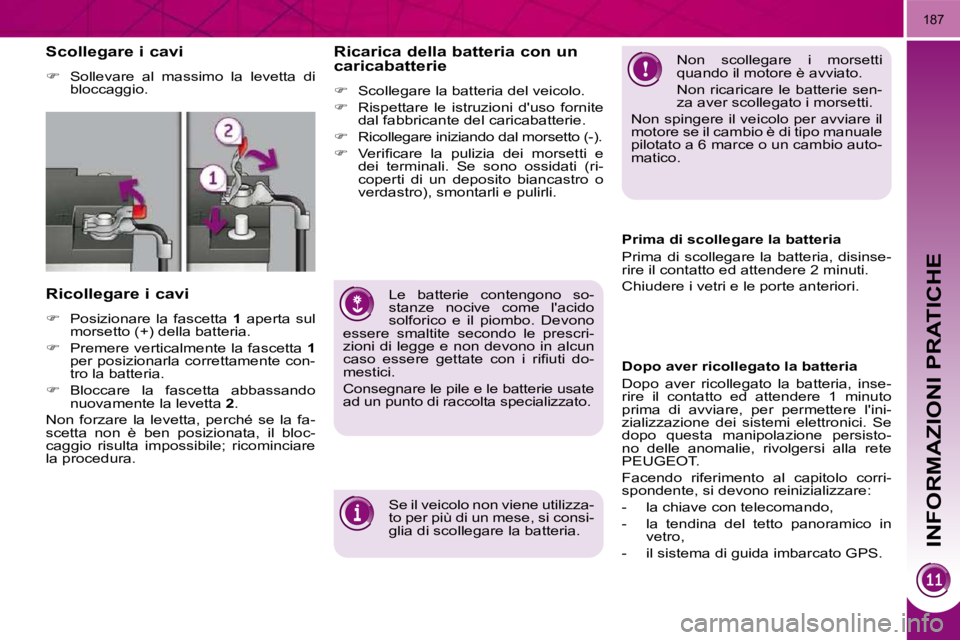

INFORMAZIONI PRATICHE
187
Scollegare i cavi
Sollevare al massimo la levetta di
bloccaggio.
Ricollegare i cavi
Posizionare la fascetta 1 aperta sul
morsetto (+) della batteria.
Premere verticalmente la fascetta 1
per posizionarla correttamente con-
tro la batteria.
Bloccare la fascetta abbassando
nuovamente la levetta 2 .
Non forzare la levetta, perché se la fa-
scetta non è ben posizionata, il bloc-
caggio risulta impossibile; ricominciare
la procedura. Non scollegare i morsetti
quando il motore è avviato.
Non ricaricare le batterie sen-
za aver scollegato i morsetti.
Non spingere il veicolo per avviare il
motore se il cambio è di tipo manuale
pilotato a 6 marce o un cambio auto-
matico.
Le batterie contengono so-
stanze nocive come l'acido
solforico e il piombo. Devono
essere smaltite secondo le prescri-
zioni di legge e non devono in alcun
c a s o e s s e r e g e t t a t e c o n i r i fi u t i d o -
mestici.
Consegnare le pile e le batterie usate
ad un punto di raccolta specializzato.
Ricarica della batteria con un
caricabatterie
Scollegare la batteria del veicolo.
Rispettare le istruzioni d'uso fornite
dal fabbricante del caricabatterie.
Ricollegare iniziando dal morsetto (-).
V e r i fi c a r e l a p u l i z i a d e i m o r s e t t i e
dei terminali. Se sono ossidati (ri-
coperti di un deposito biancastro o
verdastro), smontarli e pulirli.
Se il veicolo non viene utilizza-
to per più di un mese, si consi-
glia di scollegare la batteria. Prima di scollegare la batteria
Prima di scollegare la batteria, disinse-
rire il contatto ed attendere 2 minuti.
Chiudere i vetri e le porte anteriori.
Dopo aver ricollegato la batteria
Dopo aver ricollegato la batteria, inse-
rire il contatto ed attendere 1 minuto
prima di avviare, per permettere l'ini-
zializzazione dei sistemi elettronici. Se
dopo questa manipolazione persisto-
no delle anomalie, rivolgersi alla rete
PEUGEOT.
Facendo riferimento al capitolo corri-
spondente, si devono reinizializzare:
- la chiave con telecomando,
- la tendina del tetto panoramico in
vetro,
- il sistema di guida imbarcato GPS.
