Page 221 of 316

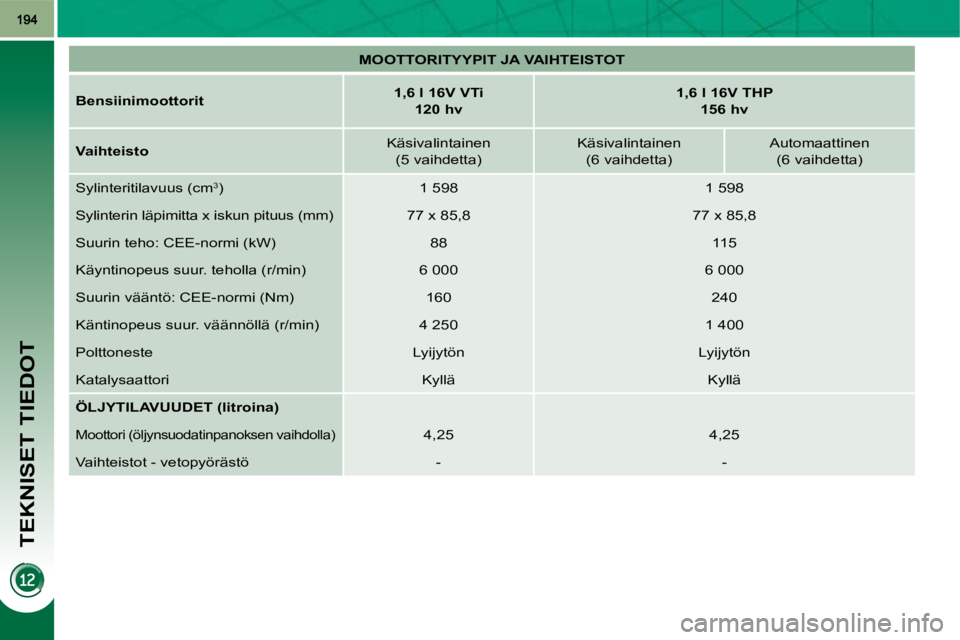

TEKNISET TIEDOT
MOOTTORITYYPIT JA VAIHTEISTOT
Bensiinimoottorit
1,6 l 16V VTi
120 hv
1,6 l 16V THP
156 hv
Vaihteisto Käsivalintainen
(5 vaihdetta) Käsivalintainen
(6 vaihdetta) Automaattinen
(6 vaihdetta)
Sylinteritilavuus (cm 3
) 1 598 1 598
Sylinterin läpimitta x iskun pituus (mm) 77 x 85,8 77 x 85,8
Suurin teho: CEE-normi (kW) 88 115
Käyntinopeus suur. teholla (r/min) 6 000 6 000
Suurin vääntö: CEE-normi (Nm) 160 240
Käntinopeus suur. väännöllä (r/min) 4 250 1 400
Polttoneste Lyijytön Lyijytön
Katalysaattori Kyllä Kyllä
ÖLJYTILAVUUDET (litroina)
Moottori (öljynsuodatinpanoksen vaihdolla) 4,25 4,25
Vaihteistot - vetopyörästö - -
Page 222 of 316

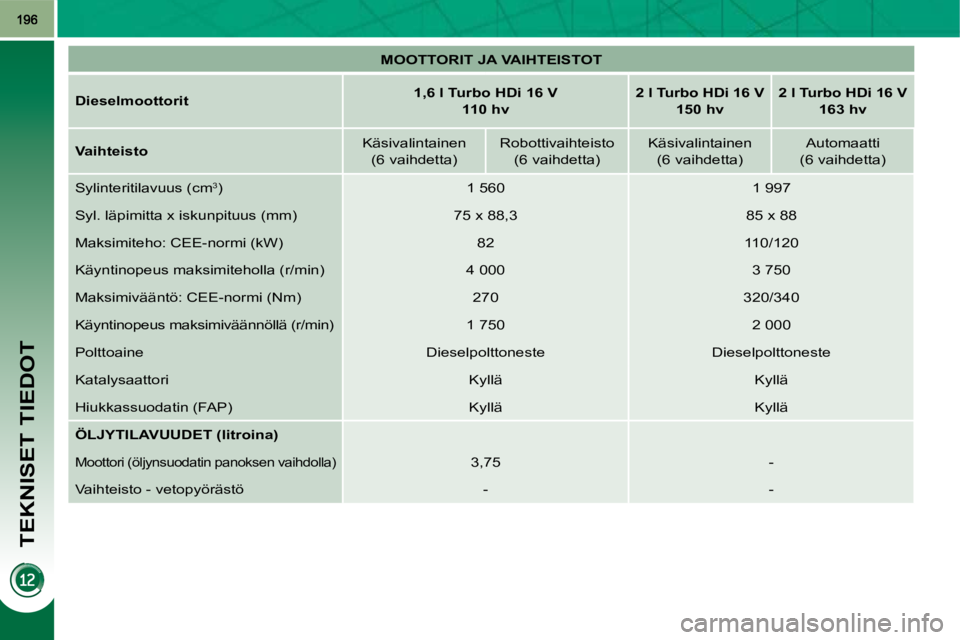

TEKNISET TIEDOT
MOOTTORIT JA VAIHTEISTOT
Dieselmoottorit
1,6 l Turbo HDi 16 V
110 hv
2 l Turbo HDi 16 V
150 hv
2 l Turbo HDi 16 V
163 hv
Vaihteisto Käsivalintainen
(6 vaihdetta) Robottivaihteisto
(6 vaihdetta) Käsivalintainen
(6 vaihdetta) Automaatti
(6 vaihdetta)
Sylinteritilavuus (cm 3
) 1 560 1 997
Syl. läpimitta x iskunpituus (mm) 75 x 88,3 85 x 88
Maksimiteho: CEE-normi (kW) 82 110/120
Käyntinopeus maksimiteholla (r/min) 4 000 3 750
Maksimivääntö: CEE-normi (Nm) 270 320/340
Käyntinopeus maksimiväännöllä (r/min) 1 750 2 000
Polttoaine Dieselpolttoneste Dieselpolttoneste
Katalysaattori Kyllä Kyllä
Hiukkassuodatin (FAP) Kyllä Kyllä
ÖLJYTILAVUUDET (litroina)
Moottori (öljynsuodatin panoksen vaihdolla) 3,75 -
Vaihteisto - vetopyörästö - -
Page 223 of 316
TEKNISET TIEDOT

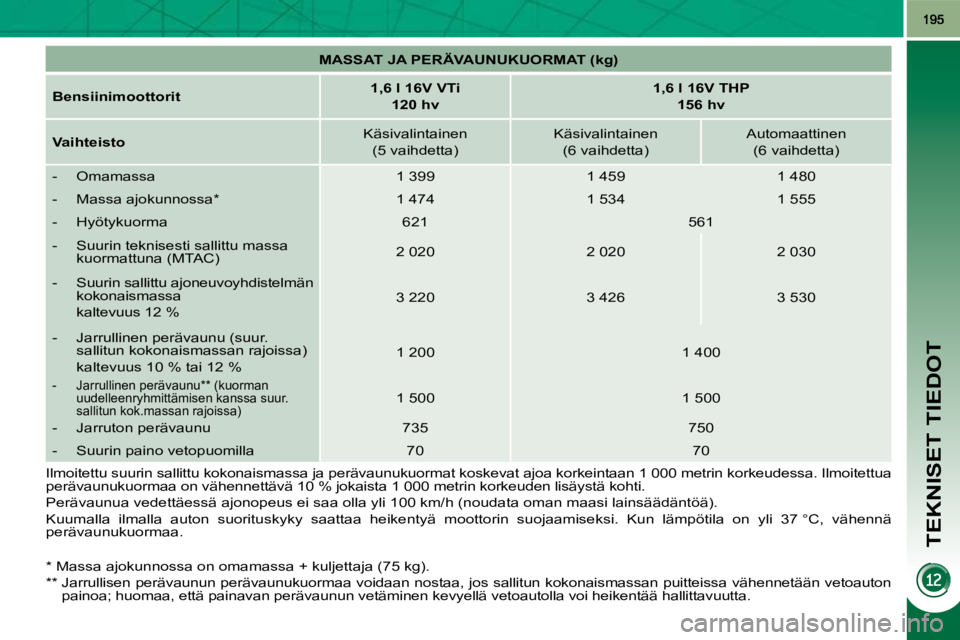

MASSAT JA PERÄVAUNUKUORMAT (kg)
Bensiinimoottorit
1,6 l 16V VTi
120 hv
1,6 l 16V THP
156 hv
Vaihteisto Käsivalintainen
(5 vaihdetta) Käsivalintainen
(6 vaihdetta) Automaattinen
(6 vaihdetta)
- Omamassa 1 399 1 459 1 480
- Massa ajokunnossa * 1 474 1 534 1 555
- Hyötykuorma 621 561
- Suurin teknisesti sallittu massa kuormattuna (MTAC) 2 020 2 020 2 030
- Suurin sallittu ajoneuvoyhdistelmän kokonaismassa
kaltevuus 12 % 3 220 3 426 3 530
- Jarrullinen perävaunu (suur. sallitun kokonaismassan rajoissa)
kaltevuus 10 % tai 12 % 1 200 1 400
- Jarrullinen perävaunu ** (kuorman
uudelleenryhmittämisen kanssa suur.
sallitun kok.massan rajoissa) 1 500 1 500
- Jarruton perävaunu 735 750
- Suurin paino vetopuomilla 70 70
Ilmoitettu suurin sallittu kokonaismassa ja peräva unukuormat koskevat ajoa korkeintaan 1 000 metrin k orkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 00 0 metrin korkeuden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (no udata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin su ojaamiseksi. Kun lämpötila on yli 37 °C, vähennä
perävaunukuormaa.
* Massa ajokunnossa on omamassa + kuljettaja (75 kg).
** Jarrullisen perävaunun perävaunukuormaa voi daan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Page 224 of 316

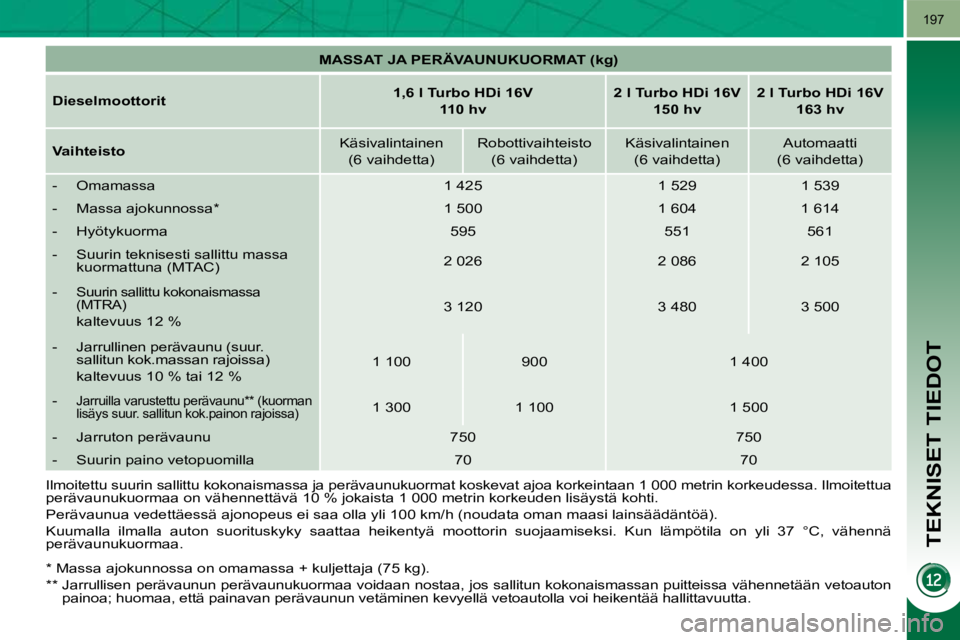

TEKNISET TIEDOT
197
MASSAT JA PERÄVAUNUKUORMAT (kg)
Dieselmoottorit
1,6 l Turbo HDi 16V
110 hv
2 l Turbo HDi 16V
150 hv
2 l Turbo HDi 16V
163 hv
Vaihteisto Käsivalintainen
(6 vaihdetta) Robottivaihteisto
(6 vaihdetta) Käsivalintainen
(6 vaihdetta) Automaatti
(6 vaihdetta)
- Omamassa 1 425 1 529 1 539
- Massa ajokunnossa * 1 500 1 604 1 614
- Hyötykuorma 595 551 561
- Suurin teknisesti sallittu massa kuormattuna (MTAC) 2 026 2 086 2 105
-
Suurin sallittu kokonaismassa
(MTRA)
kaltevuus 12 % 3 120 3 480 3 500
- Jarrullinen perävaunu (suur. sallitun kok.massan rajoissa)
kaltevuus 10 % tai 12 % 1 100 900 1 400
-
Jarruilla varustettu perävaunu ** (kuorman
lisäys suur. sallitun kok.painon rajoissa) 1 300 1 100 1 500
- Jarruton perävaunu 750 750
- Suurin paino vetopuomilla 70 70
Ilmoitettu suurin sallittu kokonaismassa ja peräva unukuormat koskevat ajoa korkeintaan 1 000 metrin k orkeudessa. Ilmoitettua
perävaunukuormaa on vähennettävä 10 % jokaista 1 000 metrin korke uden lisäystä kohti.
Perävaunua vedettäessä ajonopeus ei saa olla yli 100 km/h (no udata oman maasi lainsäädäntöä).
Kuumalla ilmalla auton suorituskyky saattaa heikentyä moottorin su ojaamiseksi. Kun lämpötila on yli 37 °C, vähennä
perävaunukuormaa.
* Massa ajokunnossa on omamassa + kuljettaja (75 kg).
** Jarrullisen perävaunun perävaunukuormaa voi daan nostaa, jos sallitun kokonaismassan puitteissa vähennetään vetoauton
painoa; huomaa, että painavan perävaunun vetäminen kevyellä vetoautolla voi heikentää hallittavuutta.
Page 225 of 316
TEKNISET TIEDOT
198

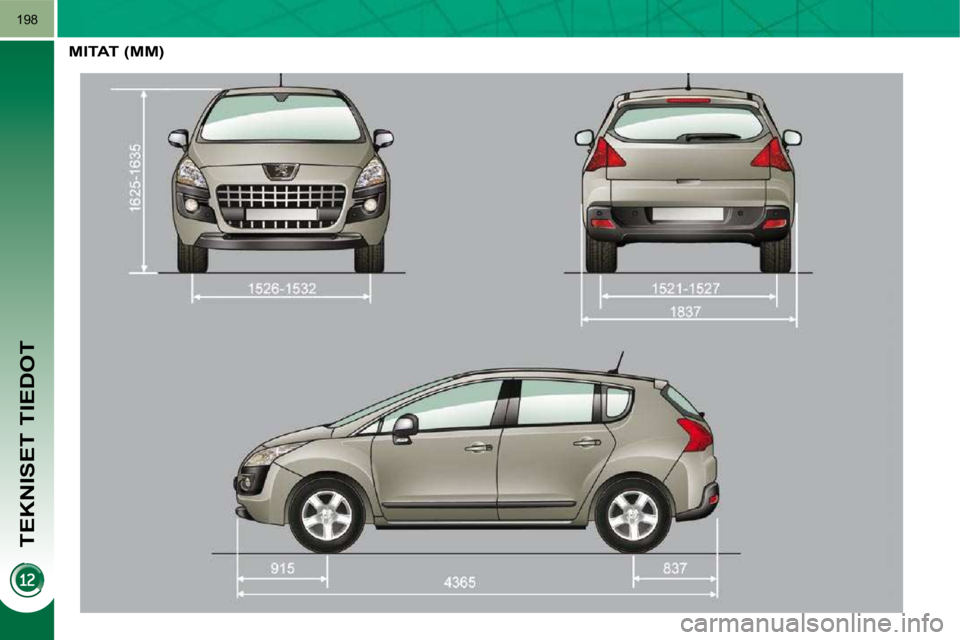

MITAT (MM)
Page 226 of 316
TEKNISET TIEDOT
199
TUNNISTAMINEN
Erilaiset näkyvät merkinnät, joiden avulla
auto voidaan tunnistaa ja huoltaa. Liian alhainen rengaspaine lisää
polttoaineen kulutusta.
Rengaspaineet täytyy tarkistaa
kylmistä renkaista vähintään
kerran kuussa.
A. Sarjanumero konepellin alla
Numero on kaiverrettu auton koriin lä- helle iskunvaimentimen kannatinta.
B. Sarjanumero tuulilasin alapalkissa
Numero on kirjoitettu tarraan, jonka voi nähdä tuulilasin läpi.
C. Valmistajan tarra
Numero on kirjoitettu itsestään tu- houtuvaan tarraan, joka sijaitsee
oikean puoleisessa oviaukossa.
D. Rengas-/maalitarra
Tarra on liimattu kuljettajan puolei- seen oviaukkoon.
Se sisältää seuraavat tiedot:
- rengaspaineet auton ollessa ilman kuormaa tai kuormattu
- vanne- ja rengaskoot
- valmistajan suosittelemat rengas- merkit
- varapyörän rengaspaine
- korimaalin värikoodi.
Page 227 of 316
201

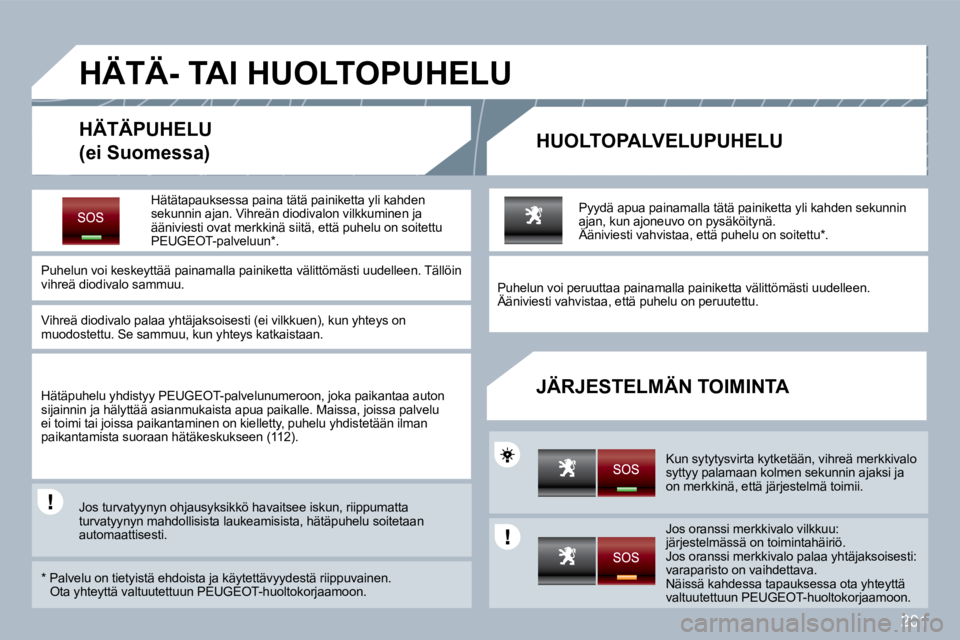

HÄTÄ- TAI HUOLTOPUHELU
HÄTÄPUHELU
(ei Suomessa) HUOLTOPALVELUPUHELU
JÄRJESTELMÄN TOIMINTA
Hätätapauksessa paina tätä painiketta yli kahden sekunnin ajan. Vihreän diodivalon vilkkuminen ja ääniviesti ovat merkkinä siitä, että puhelu on soitettu PEUGEOT-palveluun * .
Puhelun voi keskeyttää painamalla painiketta väli ttömästi uudelleen. Tällöin vihreä diodivalo sammuu.
Vihreä diodivalo palaa yhtäjaksoisesti (ei vilkkuen), kun yhteys on muodostettu. Se sammuu, kun yhteys katkaistaan.
Hätäpuhelu yhdistyy PEUGEOT-palvelunumeroon, joka paikantaa auton sijainnin ja hälyttää asianmukaista apua paikalle. Maissa, joissa palvelu ei toimi tai joissa paikantaminen on kielletty, puhelu yhdistetään ilman paikantamista suoraan hätäkeskukseen (112).
Jos turvatyynyn ohjausyksikkö havaitsee iskun, ri ippumatta turvatyynyn mahdollisista laukeamisista, hätäpuhelu soitetaan automaattisesti.
* Palvelu on tietyistä ehdoista ja käytettävyydestä riippuvainen. Ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoo n.
Pyydä apua painamalla tätä painiketta yli kahden sekunnin ajan, kun ajoneuvo on pysäköitynä. Ääniviesti vahvistaa, että puhelu on soitettu * . ajan, kun ajoneuvo on pysäköitynä. aja
Puhelun voi peruuttaa painamalla painiketta välittömästi uudelleen. Ääniviesti vahvistaa, että puhelu on peruutettu.
Kun sytytysvirta kytketään, vihreä merkkivalo syttyy palamaan kolmen sekunnin ajaksi ja on merkkinä, että järjestelmä toimii.
Jos oranssi merkkivalo vilkkuu: järjestelmässä on toimintahäiriö. Jos oranssi merkkivalo palaa yhtäjaksoisesti: varaparisto on vaihdettava. Näissä kahdessa tapauksessa ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon.
Page 228 of 316
202

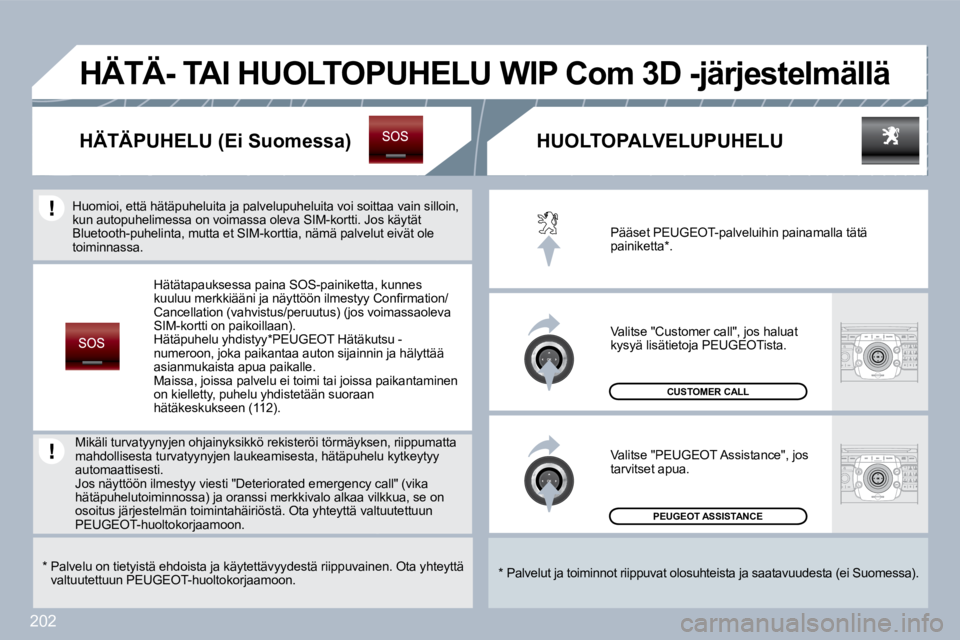

PEUGEOT ASSISTANCE
CUSTOMER CALL
Pääset PEUGEOT-palveluihin painamalla tätä painiketta * .
Valitse "Customer call", jos haluat kysyä lisätietoja PEUGEOTista.
Valitse "PEUGEOT Assistance", jos OTtarvitset apua.
* Palvelut ja toiminnot riippuvat olosuhteista ja saatavuudesta (ei Suomessa).
HÄTÄPUHELU (Ei Suomessa)
HÄTÄ- TAI HUOLTOPUHELU WIP Com 3D -järjestelmällä
HUOLTOPALVELUPUHELU
Hätätapauksessa paina SOS-painiketta, kunnes k u u l u u m e r k k i ä ä n i j a n ä y t t ö ö n i l m e s t y y C o n fi r m a t i o n / C a n c e l l a t i o n ( v a h v i s t u s / p e r u u t u s ) ( j o s v o i m a s s a o l e v a SIM-kortti on paikoillaan). Hätäpuhelu yhdistyy * PEUGEOT Hätäkutsu -OTnumeroon, joka paikantaa auton sijainnin ja hälyttää asianmukaista apua paikalle. Maissa, joissa palvelu ei toimi tai joissa paikantaminen on kielletty, puhelu yhdistetään suoraan hätäkeskukseen (112).
* Palvelu on tietyistä ehdoista ja käytettävyydestä riippuvainen. Ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon.
Mikäli turvatyynyjen ohjainyksikkö rekisteröi törm äyksenyksen, riippumatta mahdollisesta turvatyynyjen laukeamisesta, hätäpuhe lu uhelu kytkeytyy automaattisesti. Jos näyttöön ilmestyy viesti "Deteriorated emergency cancy call" (vika hätäpuhelutoiminnossa) ja oranssi merkkivalo alkaa vilka vilkkua, se on osoitus järjestelmän toimintahäiriöstä. Ota yhteyttä valtu valtuutettuun PEUGEOT-huoltokorjaamoon.
Huomioi, että hätäpuheluita ja palvelupuheluita vo i soittai soittaa vain silloin, kun autopuhelimessa on voimassa oleva SIM-kortti. J os ti. Jos käytät Bluetooth-puhelinta, mutta et SIM-korttia, nämä palvelut lvelut eivät ole toiminnassa.
Page 229 of 316
203

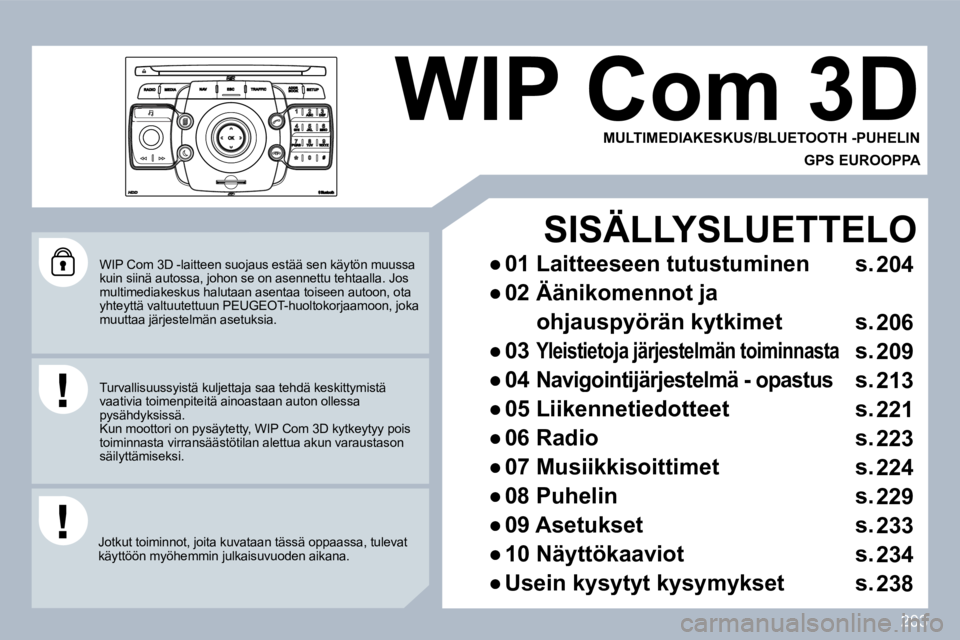

WIP Com 3D -laitteen suojaus estää sen käytön muussa kuin siinä autossa, johon se on asennettu tehtaalla. Jos multimediakeskus halutaan asentaa toiseen autoon, o ta yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon, jo ka muuttaa järjestelmän asetuksia.
Jotkut toiminnot, joita kuvataan tässä oppaassa, tulevat käyttöön myöhemmin julkaisuvuoden aikana.
WIP Com 3D
MULTIMEDIAKESKUS/BLUETOOTH -PUHELIN
GPS EUROOPPA
SISÄLLYSLUETTELO
Page 230 of 316
204
0 1
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
1 0
2
3
4
6 1 2
9
7
8
1 1 5
TU
PQRS
0
*
1 . CD-levyn poisto soittimesta
2 . RADIO: pääsy "Radio Menu" -valikkoon. Radioasemien luettelo aakkosjärjestyksessä (FM-taajuusalue ) tai taajuuksien näyttö (AM-taajuu salue).
MEDIA: pääsy "Media Menu" -valikkoon (CD-levyt, jukeboksi, lisätulo). Kappaleiden luettelo. Äänilähteen vaihto. jukeboksi, lisätulo).
NAV: pääsy "Navigation Menu" (Navigointi) -valikko on ja viimeisimpien kohteiden näyttö.
ESC: meneillään olevan toiminnon keskeyttäminen. Pitkä painallus: paluu päänäyttöön.
T R A F F I C : p ä ä s y " T r a f fi c M e n u " ( L i i k e n n e ) - v a l i k k o o n (lisätietoa toiminnosta otsikoissa 02 ja 10).
ADDR BOOK: pääsy "Address book Menu" (Yhteystiedot ) -valikkoon (lisätietoa toiminnosta otsikossa 10).
SETUP: pääsy "SETUP" (Määritykset) -valikkoon (lisätietoa toiminnosta otsikoissa 02 ja 10). Pitkä painallus: GPS-yhteys.
3 . A u d i o s ä ä d ö t ( e s i m . k a n a v a - / k a i u t i n t a s a p a i n o , m a t a l a t / k o r k e a t äänet, ääniympäristö).
4 . Äänenvoimakkuuden säätö (jokainen lähde säädetään erikseen, navigointiviesti- ja varoitus mukaan lukien). Pitkä painallus: järjestelmän uudelleenalustus. L y h y t p a i n a l l u s : m y k i s t y k s e n k y t k e m i n e n p ä ä l l e .
5 . Radioasemien automaattinen haku pienimmän taajuude n suuntaan. CD-levyn tai MP3-kansion edellisen kappaleen valinta.
KÄYTTÖÖNOTTO
WIP Com 3D -PANEELI
6 . Radioasemien automaattinen haku suurimman taajuuden suuntaan. CD-levyn tai MP3-kansion seuraavan kappaleen valin ta.
7 . Normaali näyttö tai musta näyttö.
8 . S e u r a a v i e n n ä y t t ö j e n v a l i n t a v u o r o t e l l e n k a r t t a - / n a v i g o i n t i n ä y t t ö ( j o s n a v i g o i n t i k ä y t ö s s ä ) / p u h e l i n n ä y t t ö ( j o s p u h e l u k ä y n n i s s ä ) /"RADIO"-näyttö tai "MEDIA"-näyttö toiston aikana.
9 . V A S T A A P U H E L U U N : p ä ä s y " P h o n e m e n u " (Puhelin) -valikkoon. Bluetooth-yhteys, tulevan pu helun hyväksyminen.
1 0 . L O P E T A T A I H Y L K Ä Ä P U H E L U : p ä ä s y " P h o n e m e n u " (Puhelin) -valikkoon. Käynnissä olevan puhelun lopettaminen tai tulevan puhelun hylkääminen, Bluetooth-yhteys.
1 1 . N u m e r o i d e n t a i k i r j a i n t e n s y ö t t ö k i r j a i n - / n u m e r o n ä p p ä i m i s t ö l l ä , 10 radiotaajuuden esivalinta.
1 2 . SD-kortin lukija
L y h y t p a i n a l l u s : v i i m e k s i syötetyn merkin poisto.
Pitkä painallus: puheentunnistuksen kytkeminen päälle.
