PEUGEOT 3008 2011.5 Instrukcja obsługi (in Polish)

9

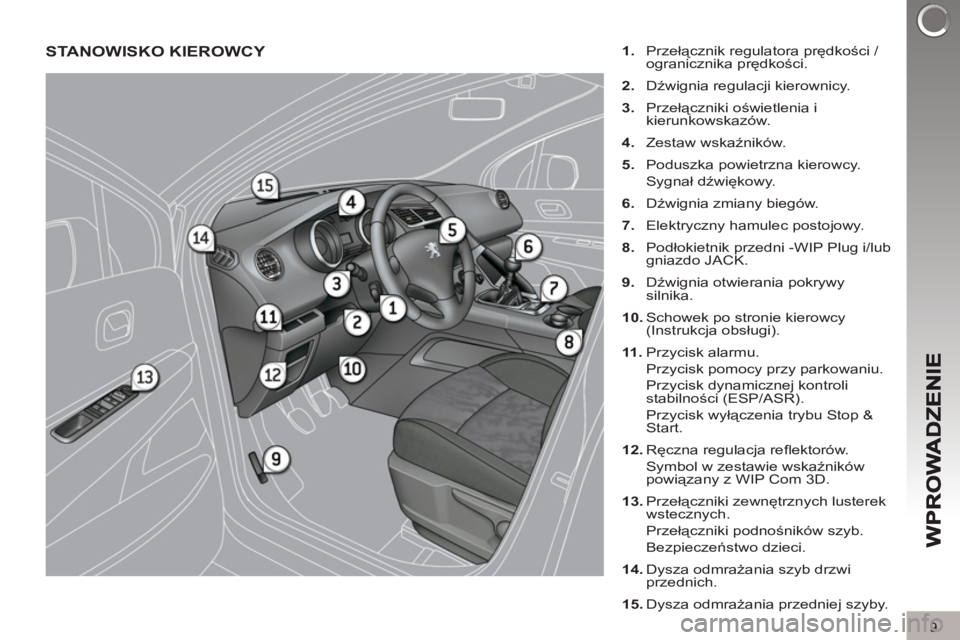

STANOWISKO KIEROWCY

1.
Przełącznik regulatora prędkości /
ogranicznika prędkości.

2.
Dźwignia regulacji kierownicy.

3.
Przełączniki oświetlenia i
kierunkowskazów.

4.
Zestaw wskaźników.

5.
Poduszka powietrzna kierowcy.
Sygnał dźwiękowy.

6.
Dźwignia zmiany biegów.

7.
Elektryczny hamulec postojowy.

8.
Podłokietnik przedni -WIP Plug i/lub
gniazdo JACK.

9.
Dźwignia otwierania pokrywy
silnika.

10.
Schowek po stronie kierowcy
(Instrukcja obsługi).

11 .
Przycisk alarmu.
Przycisk pomocy przy parkowaniu.
Przycisk dynamicznej kontroli
stabilności (ESP/ASR).
Przycisk wyłączenia trybu Stop &
Start.

12.
Ręczna regulacja refl ektorów.
Symbol w zestawie wskaźników
powiązany z WIP Com 3D.

13.
Przełączniki zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.
Bezpieczeństwo dzieci.

14.
Dysza odmrażania szyb drzwi
przednich.

15.
Dysza odmrażania przedniej szyby.

10

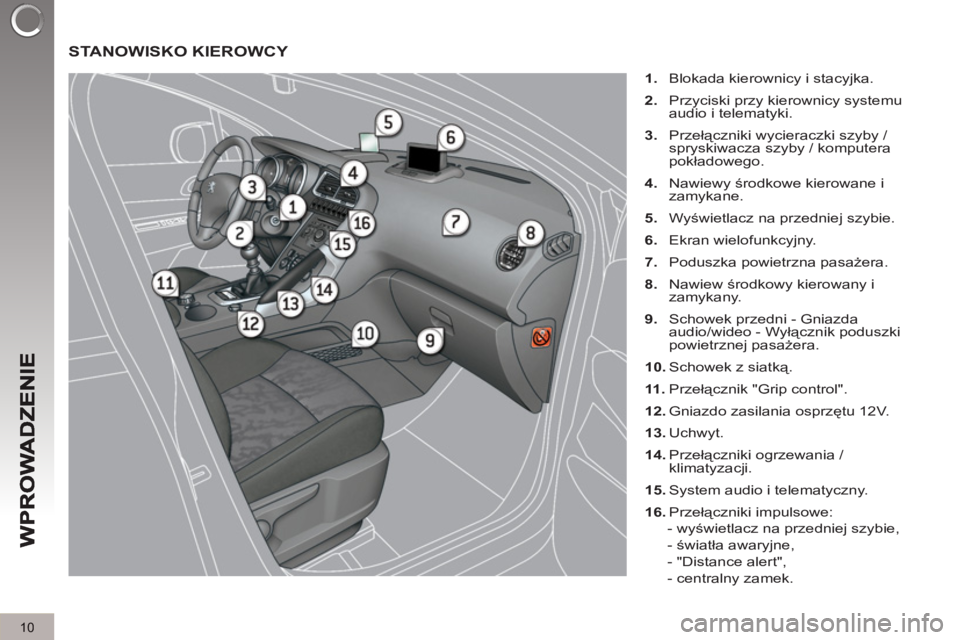

STANOWISKO KIEROWCY



1.
Blokada kierownicy i stacyjka.

2.
Przyciski przy kierownicy systemu
audio i telematyki.

3.
Przełączniki wycieraczki szyby /
spryskiwacza szyby / komputera
pokładowego.

4.
Nawiewy środkowe kierowane i
zamykane.

5.
Wyświetlacz na przedniej szybie.

6.
Ekran wielofunkcyjny.

7.
Poduszka powietrzna pasażera.

8.
Nawiew środkowy kierowany i
zamykany.

9.
Schowek przedni - Gniazda
audio/wideo - Wyłącznik poduszki
powietrznej pasażera.

10.
Schowek z siatką.

11 .
Przełącznik "Grip control".

12.
Gniazdo zasilania osprzętu 12V.

13.
Uchwyt.

14.
Przełączniki ogrzewania /
klimatyzacji.

15.
System audio i telematyczny.

16.
Przełączniki impulsowe:
- wyświetlacz na przedniej szybie,
- światła awaryjne,
- "Distance alert",
- centralny zamek.

11
KOMFORT SIEDZENIA
Fotel kierowc
y

Regulacja wzdłużna
Wysokości



Regulacja ręczna

65


Regulacja elektryczna

66
Pochylenie oparcia

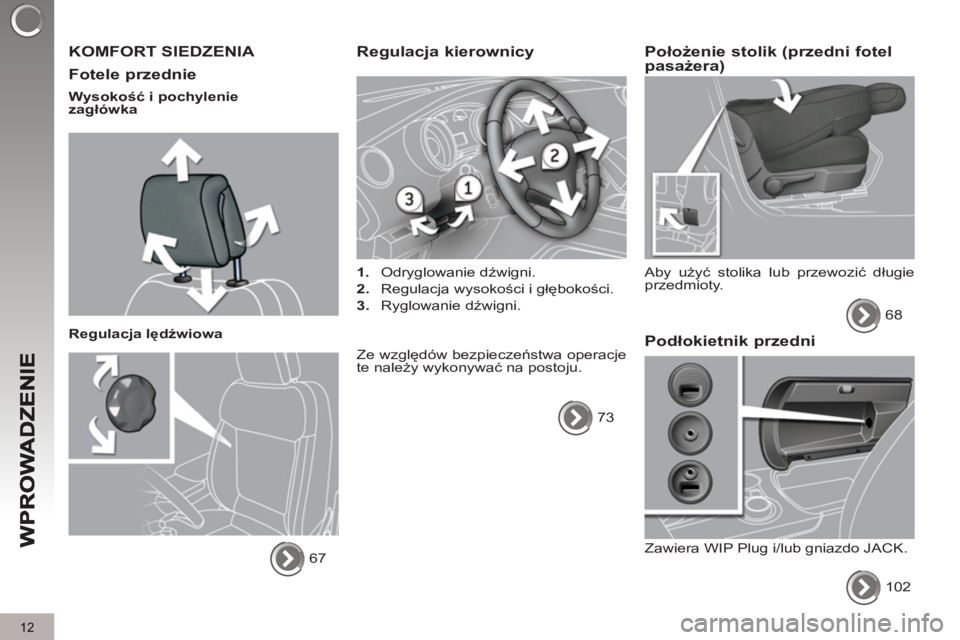

12
KOMFORT SIEDZENIA

Fotele
przednie


Wysokość i pochylenie
zagłówka

Regulacja lędźwiowa
67

Regulacja kierownicy



1.
Odryglowanie dźwigni.

2.
Regulacja wysokości i głębokości.

3.
Ryglowanie dźwigni.
Ze względów bezpieczeństwa operacje
te należy wykonywać na postoju.
73


Położenie stolik (przedni fotelpasażera)

Aby użyć stolika lub przewozić długie
przedmioty.
68


Podłokietnik przedni

Zawiera WIP Plug i/lub gniazdo JACK.
102

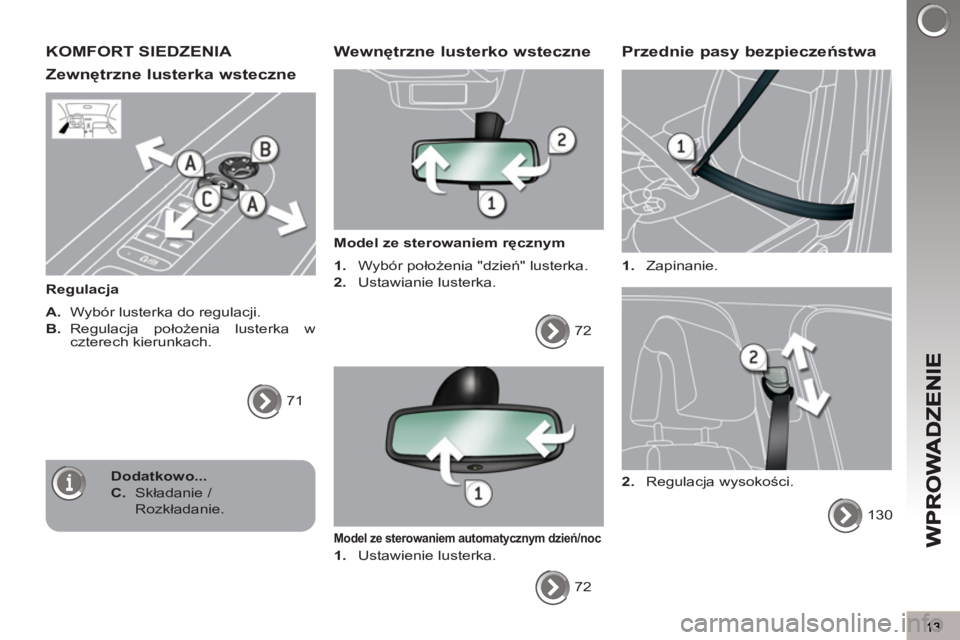

KOMFORT SIEDZENIA
Zewnętrzne lusterka wsteczne


Regulacja

A.
Wybór lusterka do regulacji.

B.
Regulacja położenia lusterka w
czterech kierunkach.
71


Wewnętrzne lusterko wsteczne


Model ze sterowaniem ręcznym


1.
Wybór położenia "dzień" lusterka.

2.
Ustawianie lusterka.
72


Model ze sterowaniem automatycznym dzień/noc



1.
Ustawienie lusterka.
72

Przednie pasy bezpieczeństwa



1.
Zapinanie.
130
2.
Regulacja wysokości.
Dodatkowo...


C.
Składanie /
Rozkładanie.

14

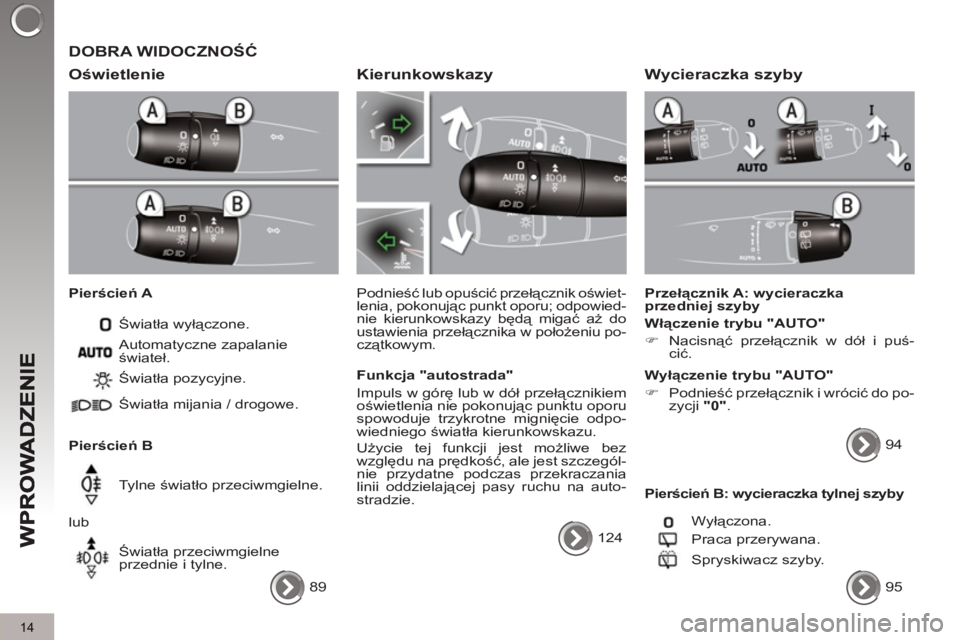

DOBRA WIDOCZNOŚĆ

Oświetlenie


Pierścień A
Światła wyłączone.

Pierścień B Światła pozycyjne.
Światła mijania / drogowe.
Tylne światło przeciwmgielne.
lub
Światła przeciwmgielne
przednie i tylne. Automatyczne zapalanie
świateł.
89

Kierunkowskazy

Podnieść lub opuścić przełącznik oświet-
lenia, pokonując punkt oporu; odpowied-
nie kierunkowskazy będą migać aż do
ustawienia przełącznika w położeniu po-
czątkowym.

Funkcja "autostrada"
Impuls w górę lub w dół przełącznikiem
oświetlenia nie pokonując punktu oporu
spowoduje trzykrotne mignięcie odpo-
wiedniego światła kierunkowskazu.
Użycie tej funkcji jest możliwe bez
względu na prędkość, ale jest szczegól-
nie przydatne podczas przekraczania
linii oddzielającej pasy ruchu na auto-
stradzie.
124



Wycieraczka szyby


Przełącznik A: wycieraczka
przedniej szyby

Włączenie trybu "AUTO"


)
Nacisnąć przełącznik w dół i puś-
cić.


Wyłączenie trybu "AUTO"


)
Podnieść przełącznik i wrócić do po-
zycji "0"
.
94

Pierścień B: wycieraczka tylnej szyby
Wyłączona.
Praca przerywana.
Spryskiwacz szyby.
95

15

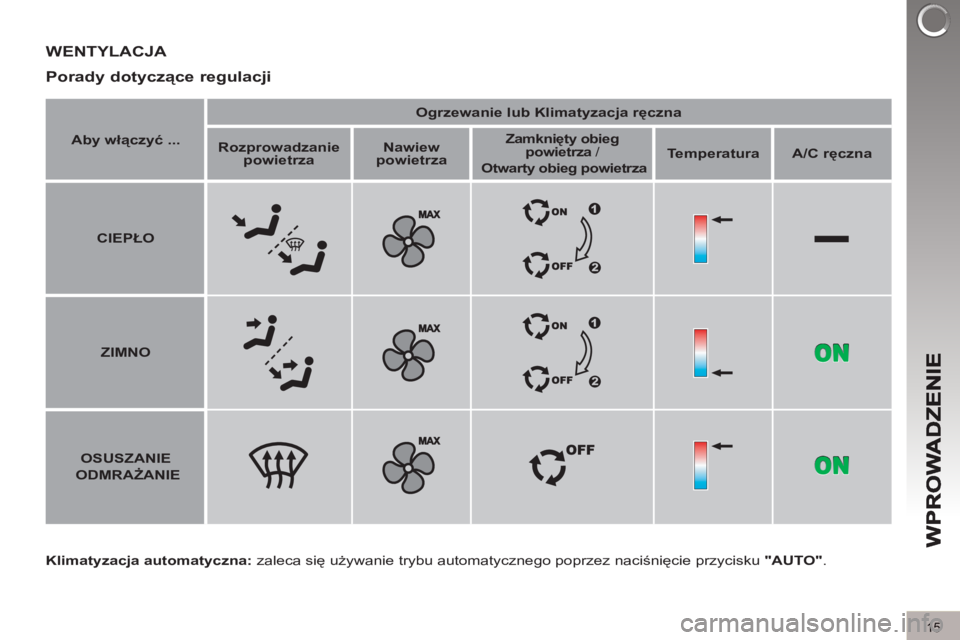

WENTYLACJA

Klimatyzacja automatyczna:
zaleca się używanie trybu automatycznego poprzez naciśnięcie przycisku "AUTO"
.
Porady dotyczące regulacji



Aby włączyć ...



Ogrzewanie lub Klimatyzacja ręczna




Rozprowadzanie
powietrza



Nawiew
powietrza




Zamknięty obieg
powietrza
/
Otwarty obieg powietrza




Temperatura



A/C ręczna




CIEPŁO





ZIMNO





OSUSZANIE

ODMRAŻANIE

16

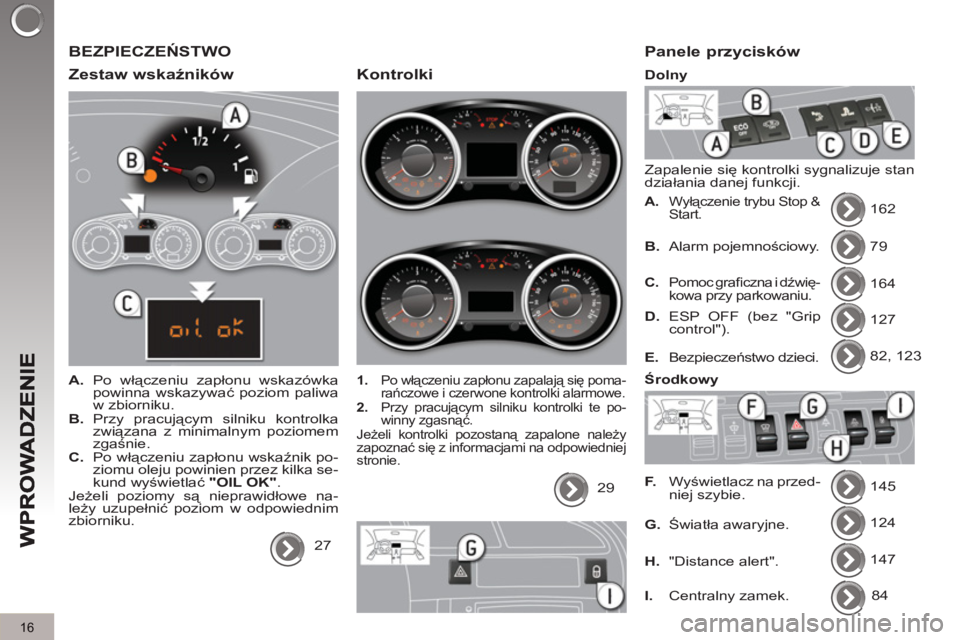

BEZPIECZEŃSTWO

Zestaw wskaźników



A.
Po włączeniu zapłonu wskazówka
powinna wskazywać poziom paliwa
w zbiorniku.

B.
Przy pracującym silniku kontrolka
związana z minimalnym poziomem
zgaśnie.

C.
Po włączeniu zapłonu wskaźnik po-
ziomu oleju powinien przez kilka se-
kund wyświetlać "OIL OK"
.
Jeżeli poziomy są nieprawidłowe na-
leży uzupełnić poziom w odpowiednim
zbiorniku.
27
Kontrolki



1.
Po włączeniu zapłonu zapalają się poma-
rańczowe i czerwone kontrolki alarmowe.

2.
Przy pracującym silniku kontrolki te po-
winny zgasnąć.
Jeżeli kontrolki pozostaną zapalone należy
zapoznać się z informacjami na odpowiedniej
stronie.

29


Panele przycisków

Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.



A.
Wyłączenie trybu Stop &
Start. 162
79
164
127
82, 123
145
124
147
B.
Alarm pojemnościowy.


C.
Pomoc grafi czna i dźwię-
kowa przy parkowaniu.


D.
ESP OFF (bez "Grip
control").

E.
Bezpieczeństwo dzieci.

F.
Wyświetlacz na przed-
niej szybie.

G.
Światła awaryjne.

H.
"Distance alert".
Dolny


Środkowy


I.
Centralny zamek. 84

17

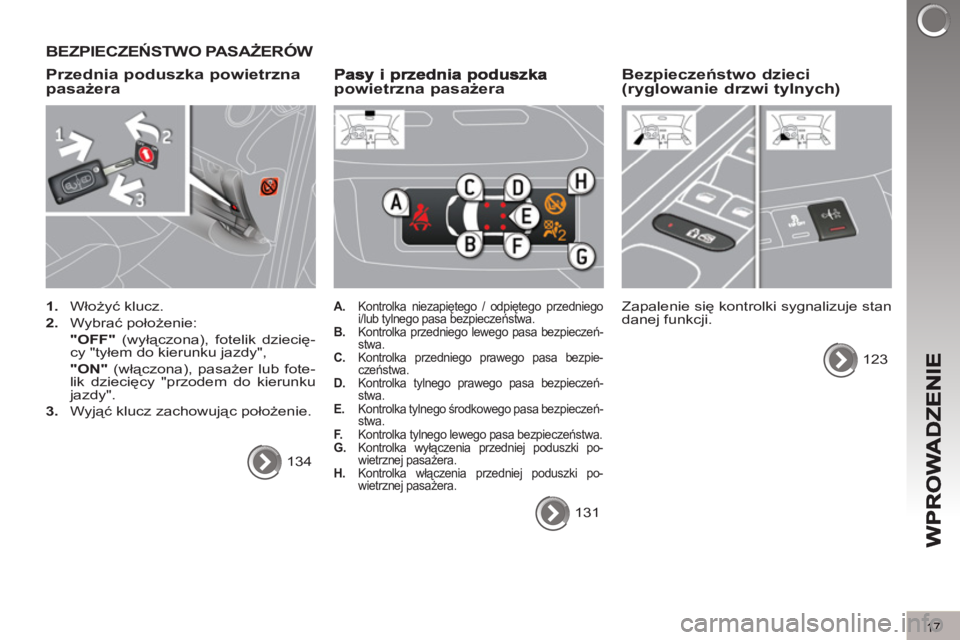

BEZPIECZEŃSTWO PASAŻERÓW
Przednia
poduszka powietrznapasażera


1.
Włożyć klucz.

2.
Wybrać położenie:
"OFF"
(wyłączona), fotelik dziecię-
cy "tyłem do kierunku jazdy",
"ON"
(włączona), pasażer lub fote-
lik dziecięcy "przodem do kierunku
jazdy".

3.
Wyjąć klucz zachowując położenie.
134
powietrzna pasażera



A.
Kontrolka niezapiętego / odpiętego przedniego
i/lub tylnego pasa bezpieczeństwa.

B.
Kontrolka przedniego lewego pasa bezpieczeń-
stwa.

C.
Kontrolka przedniego prawego pasa bezpie-
czeństwa.

D.
Kontrolka tylnego prawego pasa bezpieczeń-
stwa.

E.
Kontrolka tylnego środkowego pasa bezpieczeń-
stwa.

F.
Kontrolka tylnego lewego pasa bezpieczeństwa.

G.
Kontrolka wyłączenia przedniej poduszki po-
wietrznej pasażera.

H.
Kontrolka włączenia przedniej poduszki po-
wietrznej pasażera.

131
Bezpieczeństwo dzieci (ryglowanie drzwi tylnych)

Zapalenie się kontrolki sygnalizuje stan
danej funkcji.
123

18

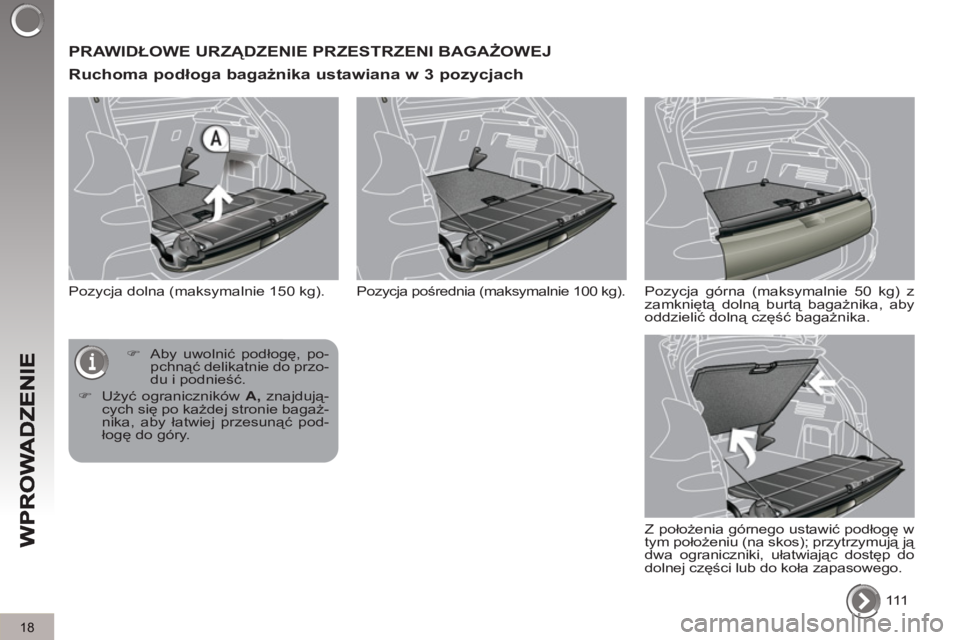

PRAWIDŁOWE URZĄDZENIE PRZESTRZENI BAGAŻOWEJ

Ruchoma podło
ga bagażnika ustawiana w 3 pozycjach

Pozycja dolna (maksymalnie 150 kg).
111

)
Aby uwolnić podłogę, po-
pchnąć delikatnie do przo-
du i podnieść.

)
Użyć ograniczników A,
znajdują-
cych się po każdej stronie bagaż-
nika, aby łatwiej przesunąć pod-
łogę do góry. Pozycja pośrednia (maksymalnie 100 kg). Pozycja górna (maksymalnie 50 kg) z
zamkniętą dolną burtą bagażnika, aby
oddzielić dolną część bagażnika.
Z położenia górnego ustawić podłogę w
tym położeniu (na skos); przytrzymują ją
dwa ograniczniki, ułatwiając dostęp do
dolnej cz
ęści lub do koła zapasowego.
