PEUGEOT 3008 2011.5 Instrukcja obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2011.5, Model line: 3008, Model: PEUGEOT 3008 2011.5Pages: 328, PDF Size: 16.15 MB
Page 71 of 328
69
K
O
Składanie fotela od strony bagażnika
Każda część kanapy (1/3 lub 2/3) posia-
da własną dźwignię odryglowania oparcia
oraz siedziska od strony bagażnika.
)
Sprawdzić, czy nic nie uniemożliwi
pochylenia (zagłówek, pasy, ...),
)
sprawdzić również, czy nic nie unie-
możliwi ruchu fotela w górę i w dół,
)
pociągnąć dźwignię od strony ba-
gażnika.
KANAPA TYLNA
Nigdy nie przewozić pasaże-
rów na tylnych fotelach, jeżeli
zdemontowane są zagłówki;
muszą się one znajdować na swoim
miejscu w położeniu górnym.
Zagłówki tylne
Mogą być ustawione w położeniu gór-
nym (komfort i bezpieczeństwo) i dol-
nym (widoczność z tyłu).
Mogą zostać również zdemontowane.
Aby wyjąć zagłówek:
)
pociągnąć go do oporu do góry,
)
następnie nacisnąć występ A
. Składana kanapa w części lewej (2/3)
lub prawej (1/3) w celu zwiększenia
przestrzeni ładunkowej bagażnika.
Page 72 of 328
70
K
O
Siedzisko opuszcza się i zo-
staje przykryte oparciem; dzię-
ki temu w bagażniku powstaje
płaska powierzchnia, o ile ruchoma
podłoga znajduje się w położeniu po-
średnim.
Składanie fotela z tyłu
Sprawdzić, czy żaden przedmiot nie za-
blokuje fotela u góry i na dole.
)
Przesunąć przedni fotel do przodu
w razie potrzeby,
)
sprawdzić położenie pasa bezpie-
czeństwa z boku oparcia,
)
ustawić zagłówki w dolnym położe-
niu lub zdjąć je w razie potrzeby,
)
pociągnąć do przodu dźwignię 1
,
aby odblokować oparcie 2
, które
swobodnie przechyla się na siedzi-
sko 3
.
Zakładanie fotela
)
Wyprostować oparcie i zablokować
je, siedzisko powraca również na
swoje miejsce,
)
sprawdzić, czy czerwony wskaźnik,
znajdujący się na poziomie dźwigni
1
, został zakryty,
)
podnieść lub założyć zagłówki.
Podczas zakładania tylnego fotela na-
leży zwrócić uwagę, by nie przyciąć pa-
sów bezpieczeństwa i ustawić zaczepy.
Page 73 of 328
71
K
O
Obiekty obserwowane w lu-
sterku wstecznym są w rze-
czywistości o wiele bliżej.
Należy wziąć to pod uwagę, aby pra-
widłowo ocenić odległość od pojazdu
nadjeżdżającego z tyłu.
LUSTERKA WSTECZNE
Zewnętrzne lusterka wsteczne
Każde posiada regulowane lusterko,
umożliwiające obserwację prawej lub
lewej strony za pojazdem, konieczną
podczas wyprzedzania lub parkowania.
Lusterka mogą być również złożone w
przypadku parkowania w ograniczonej
przestrzeni.
Składanie
- Automatyczne: zaryglować pojazd
za pomocą pilota zdalnego sterowa-
nia lub klucza.
- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Składanie i rozkładanie ze-
wnętrznych lusterek wstecz-
nych za pomocą pilota
zdalnego sterowania może być wyłą-
czone w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
W myjni automatycznej należy złożyć
lusterka wsteczne samochodu.
Regulacja
Rozkładanie
- Automatyczne: odryglować pojazd
za pomocą pilota zdalnego sterowa-
nia lub klucza.
- Ręczne: przy włączonym zapłonie
pociągnąć dźwignię A
do tyłu.
Jeżeli lusterka wsteczne są
złożone za pomocą przełącz-
nika A
, nie rozłożą się po odry-
glowaniu pojazdu. Należy ponownie
pociągnąć przełącznik A
.
)
Ustawić przełącznik A
w prawo lub
w lewo, aby wybrać odpowiednie lu-
sterko.
)
Poruszać dźwignią B
w czterech
kierunkach, aby ustawić lusterko.
)
Ustawić przełą
cznik A
w położeniu
środkowym.
Osuszanie - Odszranianie
Jeżeli Państwa samochód posiada tę
funkcję, osuszanie zewnętrznych lu-
sterek wstecznych odbywa się przy
pracującym silniku, po naciśnięciu przy-
cisku osuszania tylnej szyby (patrz punkt
"Osuszanie - odmrażanie tylnej szyby").
Page 74 of 328
72
K
O
Regulacja
)
Ustawić lusterko wsteczne w poło-
żeniu "dzień".
Ze względów bezpieczeństwa,
lusterka wsteczne należy
ustawiać tak, aby ograniczyć
"martwe pole".
Tryb dzień / noc ręczny
Położenie dzień / noc
)
Pociągnąć dźwignię, aby przejść w
położenie zapobiegające oślepianiu
"noc".
)
Popchnąć dźwignię, aby przejść w
położenie "dzień".
Wewnętrzne lusterko wsteczne
Regulowane lusterko umożliwia obser-
wację drogi za pojazdem.
Posiada mechanizm zapobiegający
oślepianiu, który przyciemnia zwier-
ciadło lusterka: umożliwia to zmniejsze-
nie dyskomfortu odczuwanego przez
kierowcę w przypadku pojawienia się w
lusterku wiązki światła refl ektorów po-
jazdów jadących z tyłu, słońca itp.
Aby zapewnić dobrą widocz-
ność podczas manewrowania,
lusterko rozjaśnia się auto-
matycznie w momencie włączenia
wstecznego biegu.
Model z automatycznym
przełączaniem dzień/noc
Dzięki czujnikowi kontrolującemu inten-
sywność oświetlenia za samochodem,
system zapewnia automatyczne stop-
niowe przejście z trybu dziennego do
trybu nocnego.
Page 75 of 328
73
K
O
REGULACJA KIEROWNICY
)
Po zatrzymaniu
pociągnąć za dźwig-
nię, aby odblokować kierownicę.
)
Wyregulować wysokość i głębo-
kość, aby dopasować stanowisko
kierowcy.
)
Popchnąć dźwignię, aby zabloko-
wać kierownicę.
Ze względów bezpieczeństwa
czynności należy bezwzględ-
nie wykonywać po zatrzyma-
niu samochodu.
Page 76 of 328
74
OT
W
Rozkładanie klucza
Otwieranie pojazdu
)
Nacisnąć otwartą kłódkę,
aby odryglować pojazd.
Odryglowanie pojazdu za pomocą
pilota zdalnego sterowania
KLUCZ Z PILOTEM ZDALNEGO
STEROWANIA
System umożliwia otwarcie całego po-
jazdu poprzez zamek w drzwiach lub
za pomocą pilota zdalnego sterowania.
Klucze pozwalają również na lokaliza-
cję i uruchomienie pojazdu oraz na ak-
tywowanie alarmu.
Odryglowanie pojazdu za pomocą
klucza
)
Obrócić klucz w lewo w zamku drzwi
kierowcy, aby odryglować pojazd.
Odryglowanie sygnalizowane jest mi-
ganiem świateł kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, zależnie od wer-
sji, rozkładają się lusterka wsteczne.
Odryglowanie selektywne za pomocą
pilota zdalnego sterowania
Odryglowanie selektywne za
pomocą klucza
)
Przekręcić klucz w zamku drzwi kie-
rowcy w lewą stronę, aby odryglo-
wać tylko drzwi kierowcy.
)
Przekręcić drugi raz klucz w zamku
drzwi kierowcy w lewą stronę, aby od-
ryglować pozostałe drzwi i bagażnik.
)
Nacisnąć otwartą kłódkę,
aby odryglować tylko drzwi
kierowcy.
)
Nacisnąć drugi raz otwartą kłódkę,
aby odryglować pozostałe drzwi i
bagażnik.
Odryglowanie sygnalizowane jest szyb-
kim miganiem kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, zewnętrzne lusterka wsteczne
rozkładają się przy pierwszym odryglo-
waniu.
Odryglowanie selektrywne jest dostęp-
ne wyłącznie dla wersji wyposażonych
w superzamek.
Ustawienie parametrów od-
ryglowania całego pojazdu
lub selektywnego można
wykonać w menu konfi gu-
racji na ekranie wielofunk-
cyjnym.
Fabrycznie włączone jest odryglowanie
całego pojazdu.
)
Nacisnąć przycisk, aby
rozłożyć klucz.
Page 77 of 328
75
OT
W
Lokalizacja pojazdu
)
Wcisnąć zamkniętą kłódkę w celu
zlokalizowania pojazdu na parkingu.
Sygnalizowane jest to zapaleniem się na
kilka sekund świateł kierunkowskazów. Superzamek uniemożliwia ot-
worzenie pojazdu za pomocą
zewnętrznych i wewnętrznych
klamek drzwi.
Wyłącza on również przycisk ręczne-
go centralnego zamka.
Z tego powodu nie wolno pozosta-
wiać pasażerów wewnątrz pojazdu,
gdy włączony jest superzamek.
Superzamek za pomocą pilota
zdalnego sterowania
Superzamek za pomocą klucza
Rozkładanie klucza
)
Nacisnąć zamkniętą kłód-
kę, aby całkowicie zaryglo-
wać pojazd lub nacisnąć
na ponad dwie sekundy
zamkniętą k
łódkę, aby do-
datkowo automatycznie
zamknąć szyby (zależnie
od wersji).
)
W ciągu pięciu sekund nacisnąć po-
nownie zamkniętą kłódkę, aby włą-
czyć superzamek pojazdu.
Jeżeli jedne z drzwi lub ba-
gażnik pozostaną otwarte,
centralny zamek nie zadziała.
Jeżeli samochód jest zaryglowany i
zostanie przypadkowo odryglowany,
to po trzydziestu sekundach zaryglu-
je się ponownie, chyba że zostaną
otwarte drzwi.
Ryglowanie zwykłe za pomocą
klucza
)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby zaryglować sa-
mochód.
Zaryglowanie sygnalizowane jest zapa-
leniem się świateł kierunkowskazów na
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, składają się zewnę
trzne lusterka
wsteczne.
Składanie i rozkładanie ze-
wnętrznych lusterek wstecz-
nych za pomocą pilota
zdalnego sterownia może być wyłą-
czone w ASO SIECI PEUGEOT lub
w warsztacie specjalistycznym.
Zamykanie pojazdu
)
Nacisnąć zamkniętą kłód-
kę, aby zaryglować po-
jazd.
)
Nacisnąć zamkniętą kłódkę na po-
nad dwie sekundy, aby zamknąć
również szyby (zależnie od wersji).
Ryglowanie zwykłe za pomocą pilota
zdalnego sterowania
)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby całkowicie za-
ryglować pojazd i przytrzymać go
przez ponad dwie sekundy, aby za-
mknąć również szyby.
)
W ciągu pięciu sekund przekręcić
ponownie klucz w prawo, aby włą-
czyć superzamek pojazdu.
Włączenie superzamka sygnalizowane
jest zapaleniem się świateł kierunko-
wskazów na około dwie sekundy.
W tym samym czasie, w zależności od
wersji, zewnętrzne lusterka wsteczne
składają się.
)
Nacisnąć przycisk, aby
rozłożyć klucz.
Jeżeli podczas rozkładania
klucza przycisk ten nie zosta-
nie naciśnięty, istnieje ryzyko
uszkodzenia mechanizmu.
Page 78 of 328
76
OT
W
Elektroniczna blokada zapłonu
W kluczu znajduje się chip elektro-
niczny, zawierający specjalny kod. Po
włączeniu zapłonu kod musi zostać roz-
poznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje
system kontroli silnika kilka sekund po wy-
łączeniu zapłonu i uniemożliwia urucho-
mienie samochodu poprzez włamanie.
Zabezpieczenie antykradzieżowe
Usterka zasygnalizowana zo-
stanie poprzez zapalenie się
kontrolki, sygnał dźwiękowy
oraz komunikat na ekranie.
W takim wypadku samochód nie uru-
chomi się; skontaktować się z ASO sie-
ci PEUGEOT.
Przechowywać starannie etykietę dołą-
czoną do kluczyków, które są przekazy-
wane wraz z nowym samochodem.
Więcej informacji można zna-
leźć w rozdziale "Informa-
cje praktyczne, punkt: Tryb
oszczędnościowy".
Uruchomienie samochodu
)
Włożyć klucz do stacyjki.
System rozpoznaje kod rozruchu.
)
Przekręcić do końca kluczyk w kie-
runku deski rozdzielczej, do położe-
nia 3 (Rozruch)
.
)
W momencie uruchomienia silnika
puścić klucz.
Wyłączenie silnika
)
Zatrzymać samochód.
)
Przekręcić kluczyk całkowicie do
siebie w położenie 1 (Stop)
.
)
Wyjąć klucz ze stacyjki.
Tryb oszczędnościowy
Po wyłączeniu silnika (położenie
1-Stop
), przez maksymalnie 30 mi-
nut można korzystać z funkcji systemu
audio i telematyki, wycieraczek szyb,
świateł mijania, lampek sufi towych, ...
Ciężki przedmiot (etui na klu-
cze...), przyczepiony do klu-
czyka i naciskający na jego oś
w stacyjce może spowodować
nieprawidłowe działanie.
Page 79 of 328
77
OT
W
Usterka pilota zdalnego
sterowania Po odłączeniu akumulatora, wymianie
baterii lub w przypadku usterki pilota
zdalnego sterowania nie ma możliwości
otworzenia, zamknięcia i zlokalizowa-
nia samochodu.
)
Najpierw należy włożyć klucz do za-
mka w celu zamknięcia lub otworze-
nia samochodu.
)
Następnie wykonać reinicjalizację
pilota zdalnego sterowania.
Jeżeli problem nadal się utrzymuje, jak
najszybciej skontaktować się z ASO
sieci PEUGEOT.
Wymiana baterii
Typ baterii: CR1620 / 3 V.
Reinicjalizacja
)
Wyłączyć zapłon.
)
Ustawić klucz w położeniu 2
(Zapłon)
.
)
Jednocześnie nacisnąć zamkniętą
kłódkę i przytrzymać przez kilka se-
kund.
)
Wyłączyć zapłon i wyjąć klucz ze
stacyjki.
Pilot zdalnego sterowania jest ponow-
nie całkowicie sprawny. O wyczerpaniu baterii świadczy
zapalenie się tej kontrolki, cze-
mu towarzyszy sygnał dźwięko-
wy i pojawienie się komunikatu
na ekranie wielofunkcyjnym.
)
Otworzyć obudowę, podważając
monetą specjalne zagłębienie.
)
Wysunąć zużytą baterię z gniazda.
)
Wsunąć nową baterię w gniazdo,
zwracając uwagę na stronę.
)
Zamknąć obudowę.
)
Wykonać reinicjalizację pilota zdal-
nego sterowania.
Page 80 of 328
OT
W

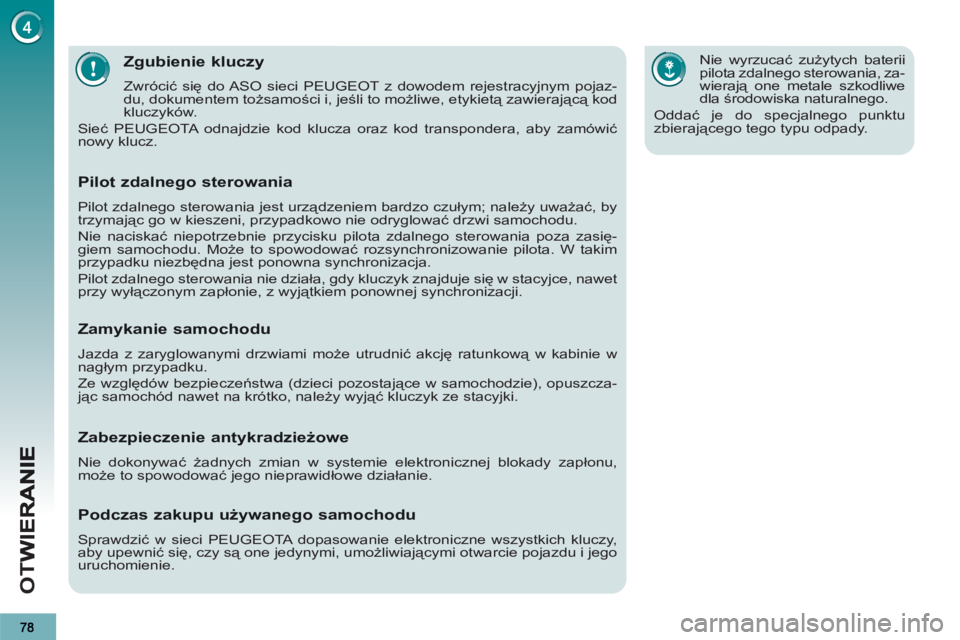

Zgubienie kluczy
Zwrócić się do ASO sieci PEUGEOT z dowodem rejestracyjnym pojaz-
du, dokumentem tożsamości i, jeśli to możliwe, etykietą zawierającą kod
kluczyków.
Sieć PEUGEOTA odnajdzie kod klucza oraz kod transpondera, aby zamówić
nowy klucz.
Nie wyrzucać zużytych baterii
pilota zdalnego sterowania, za-
wierają one metale szkodliwe
dla środowiska naturalnego.
Oddać je do specjalnego punktu
zbierającego tego typu odpady.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem bardzo czułym; należy uważać, by
trzymając go w kieszeni, przypadkowo nie odryglować drzwi samochodu.
Nie naciskać niepotrzebnie przycisku pilota zdalnego sterowania poza zasię-
giem samochodu. Może to spowodować rozsynchronizowanie pilota. W takim
przypadku niezbędna jest ponowna synchronizacja.
Pilot zdalnego sterowania nie działa, gdy kluczyk znajduje się w stacyjce, nawet
przy wyłączonym zapłonie, z wyjątkiem ponownej synchronizacji.
Zamykanie samochodu
Jazda z zaryglowanymi drzwiami może utrudnić akcję ratunkową w kabinie w
nagłym przypadku.
Ze względów bezpieczeństwa (dzieci pozostające w samochodzie), opuszcza-
jąc samochód nawet na krótko, należy wyjąć kluczyk ze stacyjki.
Zabezpieczenie antykradzieżowe
Nie dokonywać żadnych zmian w systemie elektronicznej blokady zapłonu,
może to spowodować jego nieprawidłowe działanie.
Podczas zakupu używanego samochodu
Sprawdzić w sieci PEUGEOTA dopasowanie elektroniczne wszystkich kluczy,
aby upewnić się, czy są one jedynymi, umożliwiającymi otwarcie pojazdu i jego
uruchomienie.
