PEUGEOT 3008 2011.5 Kezelési útmutató (in Hungarian)

9

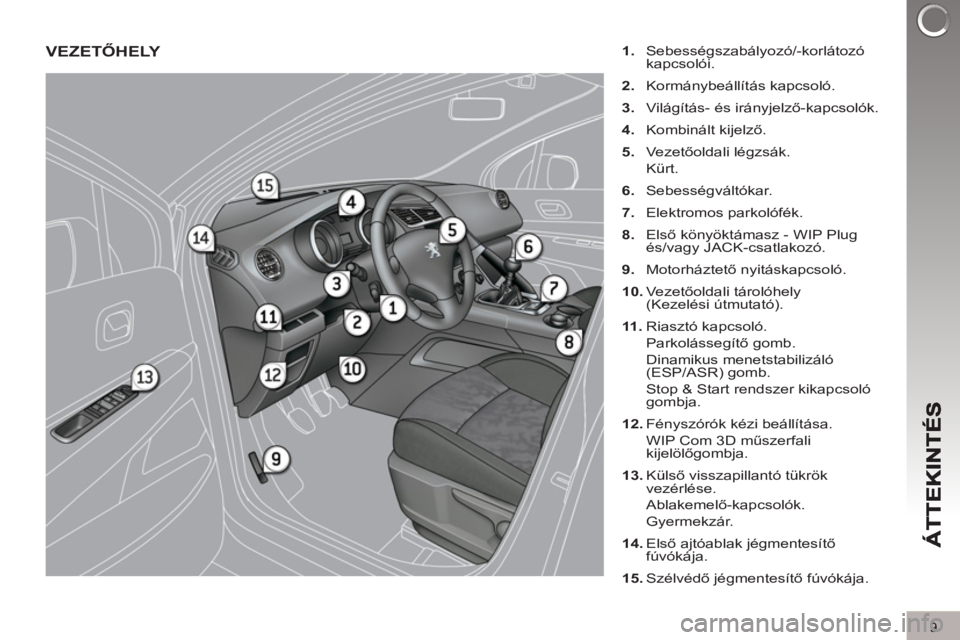

VEZETŐHELY


1.
Sebességszabályozó/-korlátozó
kapcsolói.

2.
Kormánybeállítás kapcsoló.

3.
Világítás- és irányjelző-kapcsolók.

4.
Kombinált kijelző.

5.
Ve z e tőoldali légzsák.
Kürt.

6.
Sebességváltókar.

7.
Elektromos parkolófék.

8.
Első könyöktámasz - WIP Plug
és/vagy JACK-csatlakozó.

9.
Motorháztető nyitáskapcsoló.

10.
Ve z e tőoldali tárolóhely
(Kezelési útmutató).

11 .
Riasztó kapcsoló.
Parkolássegítő gomb.
Dinamikus menetstabilizáló
(ESP/ASR) gomb.
Stop & Start rendszer kikapcsoló
gombja.

12.
Fényszórók kézi beállítása.
WIP Com 3D műszerfali
kijelölőgombja.

13.
Külső visszapillantó tükrök
vezérlése.
Ablakemelő-kapcsolók.
Gyermekzár.

14.
Első ajtóablak jégmentesítő
fúvókája.

15.
Szélvédő jégmentesítő fúvókája.

10

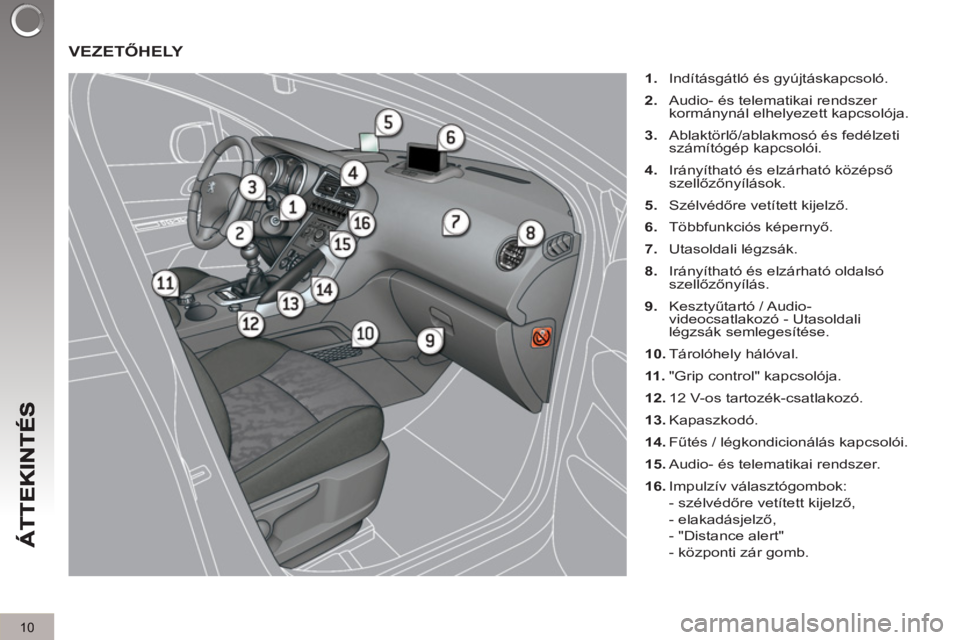

VEZETŐHELY



1.
Indításgátló és gyújtáskapcsoló.

2.
Audio- és telematikai rendszer
kormánynál elhelyezett kapcsolója.

3.
Ablaktörlő/ablakmosó és fedélzeti
számítógép kapcsolói.

4.
Irányítható és elzárható középső
szellőzőnyílások.

5.
Szélvédőre vetített kijelző.

6.
Többfunkciós képernyő.

7.
Utasoldali légzsák.

8.
Irányítható és elzárható oldalsó
szellőzőnyílás.

9.
Kesztyűtartó / Audio-
videocsatlakozó - Utasoldali
légzsák semlegesítése.

10.
Tárolóhely hálóval.

11 .
"Grip control" kapcsolója.

12.
12 V-os tartozék-csatlakozó.

13.
Kapaszkodó.

14.
Fűtés / légkondicionálás kapcsolói.

15.
Audio- és telematikai rendszer.

16.
Impulzív választógombok:
- szélvédőre vetített kijelző,
- elakadásjelző,
- "Distance alert"
- központi zár gomb.

11
KÉNYELEM
Vezetőülés


Hosszirányú
Magasság



Kézi beállítások

65


Elektromos
beállítások
66
Háttámla dőlésszöge

12

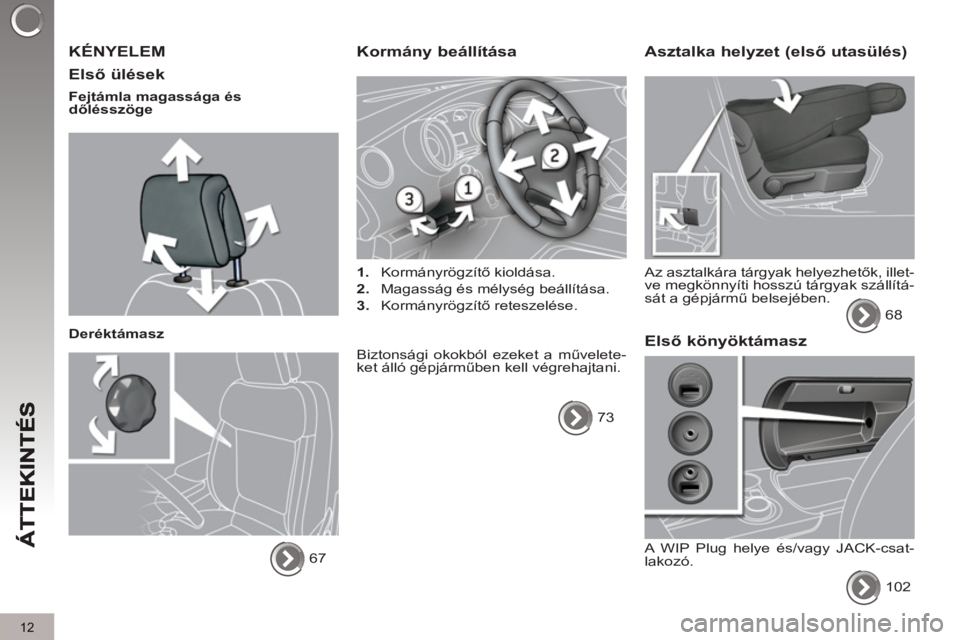

KÉNYELEM

Első ülések


Fejtámla magassága és
dőlésszöge

Deréktámasz
67

Kormány beállítása



1.
Kormányrögzítő kioldása.

2.
Magasság és mélység beállítása.

3.
Kormányrögzítő reteszelése.
Biztonsági okokból ezeket a művelete-
ket álló gépjárműben kell végrehajtani.
73


Asztalka helyzet (első utasülés)

Az asztalkára tárgyak helyezhetők, illet-
ve megkönnyíti hosszú tárgyak szállítá-
sát a gépjármű belsejében.
68


Első könyöktámasz

A WIP Plug helye és/vagy JACK-csat-
lakozó.
102

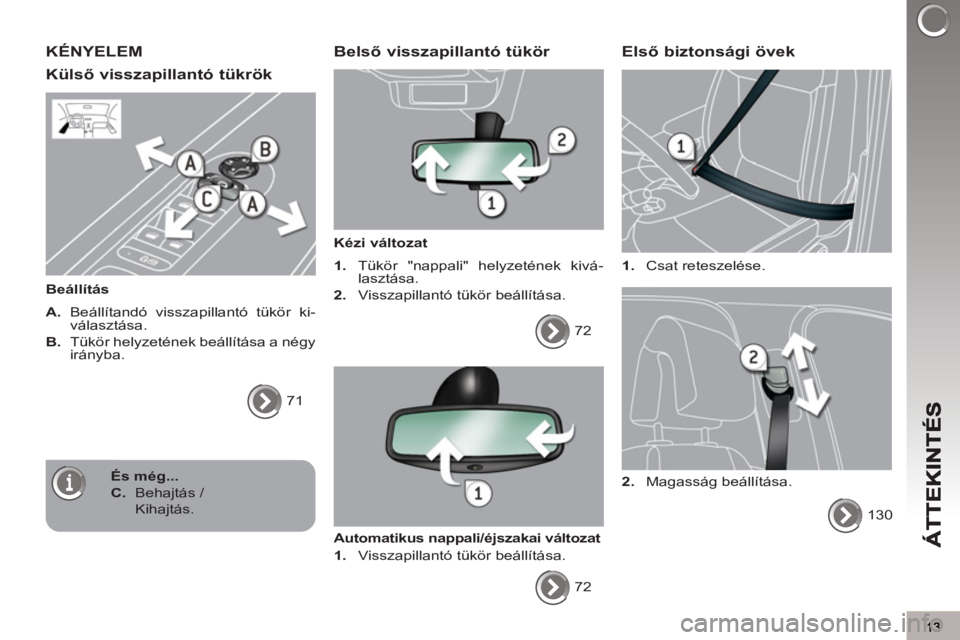

KÉNYELEM
Külső vissza
pillantó tükrök


Beállítás

A.
Beállítandó visszapillantó tükör ki-
választása.

B.
Tükör helyzetének beállítása a négy
irányba.
71



Belső visszapillantó tükör


Kézi változat


1.
Tükör "nappali" helyzetének kivá-
lasztása.

2.
Visszapillantó tükör beállítása.
72

Automatikus nappali/éjszakai változat


1.
Visszapillantó tükör beállítása.
72

Első biztonsági övek



1.
Csat reteszelése.
130
2.
Magasság beállítása.
És még...


C.
Behajtás /
Kihajtás.

14

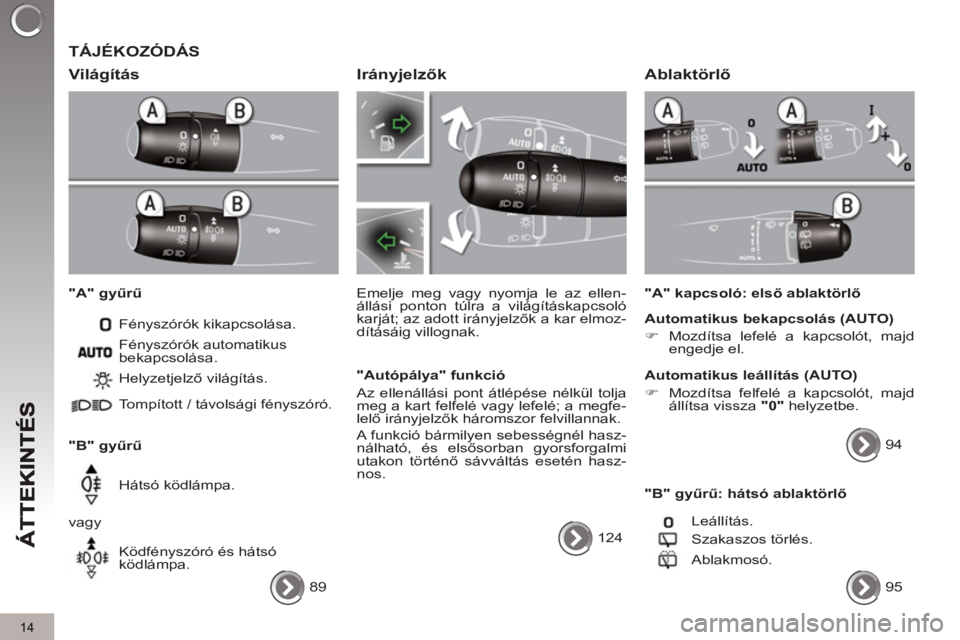

TÁJÉKOZÓDÁS

Világítás


"A" gyűrű
Fényszórók kikapcsolása.

"B" gyűrű Helyzetjelző világítás.
Tompított / távolsági fényszóró.
Hátsó ködlámpa.
vagy
Ködfényszóró és hátsó
ködlámpa. Fényszórók automatikus
bekapcsolása.
89

Irányjelzők

Emelje meg vagy nyomja le az ellen-
állási ponton túlra a világításkapcsoló
karját; az adott irányjelzők a kar elmoz-
dításáig villognak.

"Autópálya" funkció
Az ellenállási pont átlépése nélkül tolja
meg a kart felfelé vagy lefelé; a megfe-
lelő irányjelzők háromszor felvillannak.
A funkció bármilyen sebességnél hasz-
nálható, és elsősorban gyorsforgalmi
utakon történő sávváltás esetén hasz-
nos.
124



Ablaktörlő


"A" kapcsoló: első ablaktörlő


Automatikus bekapcsolás (AUTO)


)
Mozdítsa lefelé a kapcsolót, majd
engedje el.


Automatikus leállítás (AUTO)


)
Mozdítsa felfelé a kapcsolót, majd
állítsa vissza "0"
helyzetbe.
94

"B" gyűrű: hátsó ablaktörlő
Leállítás.
Szakaszos törlés.
Ablakmosó.
95

15

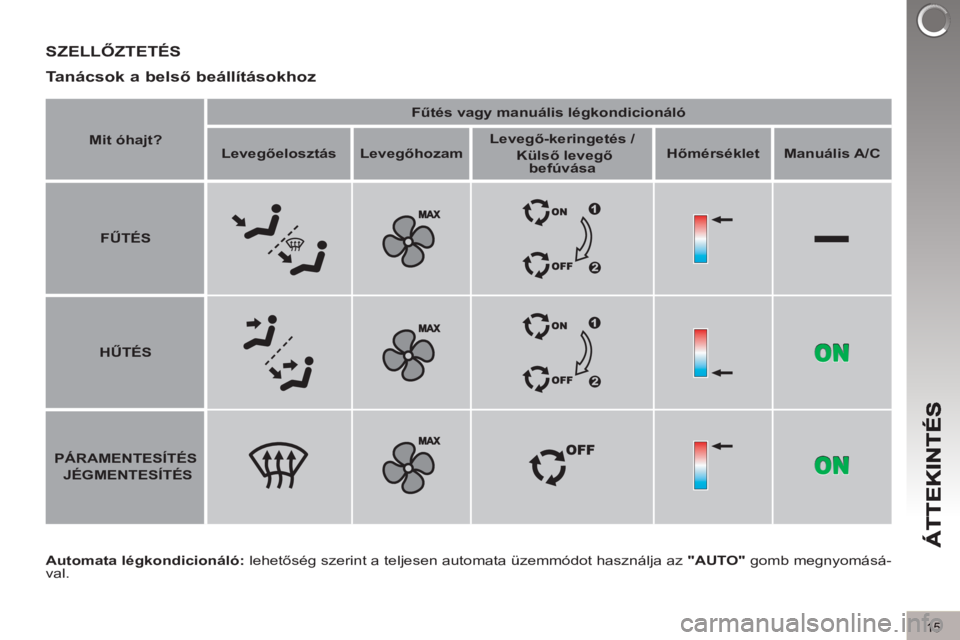

SZELLŐZTETÉS


Automata légkondicionáló:
lehetőség szerint a teljesen automata üzemmódot használja az "AUTO"
gomb megnyomásá-
val.
Tanácsok a belső beállításokhoz



Mit óhajt?



Fűtés vagy manuális légkondicionáló




Levegőelosztás



Levegőhozam



Levegő-keringetés /

Külső levegő
befúvása



Hőmérséklet



Manuális A/C




FŰTÉS





HŰTÉS





PÁRAMENTESÍTÉS

JÉGMENTESÍTÉS

16

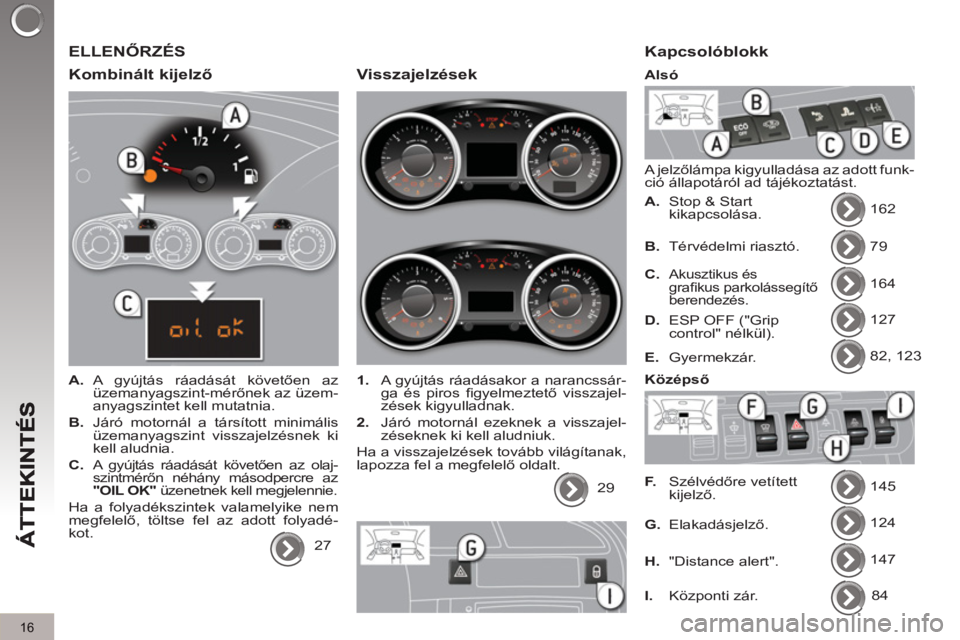

ELLENŐRZÉS

Kombinált ki
jelző



A.
A gyújtás ráadását követően az
üzemanyagszint-mérőnek az üzem-
anyagszintet kell mutatnia.

B.
Járó motornál a társított minimális
üzemanyagszint visszajelzésnek ki
kell aludnia.

C.
A gyújtás ráadását követően az olaj-
szintmérőn néhány másodpercre az
"OIL OK"
üzenetnek kell megjelennie.

Ha a folyadékszintek valamelyike nem
megfelelő, töltse fel az adott folyadé-
kot.
27
Visszajelzések



1.
A gyújtás ráadásakor a narancssár-
ga és piros fi gyelmeztető visszajel-
zések kigyulladnak.

2.
Járó motornál ezeknek a visszajel-
zéseknek ki kell aludniuk.
Ha a visszajelzések tovább világítanak,
lapozza fel a megfelelő oldalt.
29


Kapcsolóblokk

A jelzőlámpa kigyulladása az adott funk-
ció állapotáról ad tájékoztatást.


A.
Stop & Start
kikapcsolása. 162
79
164
127
82, 123
145
124
147
B.
Térvédelmi riasztó.

C.

Akusztikus és
grafi kus parkolássegítő
berendezés.


D.
ESP OFF ("Grip
control" nélkül).

E.
Gyermekzár.

F.
Szélvédőre vetített
kijelző.

G.
Elakadásjelző.

H.
"Distance alert".
Alsó


Középső


I.
Központi zár. 84

17

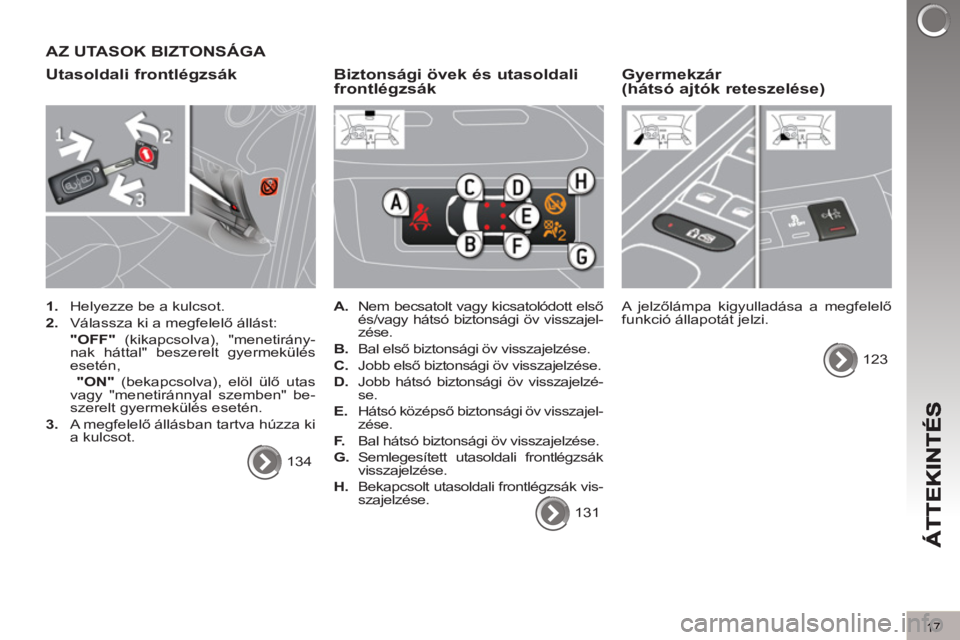

AZ UTASOK BIZTONSÁGA
Utasoldali frontlé
gzsák


1.
Helyezze be a kulcsot.

2.
Válassza ki a megfelelő állást:
"OFF"
(kikapcsolva), "menetirány-
nak háttal" beszerelt gyermekülés
esetén,
"ON"
(bekapcsolva), elöl ülő utas
vagy "menetiránnyal szemben" be-
szerelt gyermekülés esetén.

3.
A megfelelő állásban tartva húzza ki
a kulcsot.
134


Biztonsági övek és utasoldalifrontlégzsák



A.
Nem becsatolt vagy kicsatolódott első
és/vagy hátsó biztonsági öv visszajel-
zése.

B.
Bal első biztonsági öv visszajelzése.

C.
Jobb első biztonsági öv visszajelzése.

D.
Jobb hátsó biztonsági öv visszajelzé-
se.

E.
Hátsó középső biztonsági öv visszajel-
zése.

F.
Bal hátsó biztonsági öv visszajelzése.

G.
Semlegesített utasoldali frontlégzsák
visszajelzése.

H.
Bekapcsolt utasoldali frontlégzsák vis-
szajelzése.
131
Gyermekzár
(hátsó ajtók reteszelése)

A jelzőlámpa kigyulladása a megfelelő
funkció állapotát jelzi.
123

18
A CSOMAGTÉR MEGFELELŐ KIALAKÍTÁSA

3 hel
yzetbe állítható csomagtérpadló

Alsó helyzet (max. 150 kg).
111

)
A padló kiemeléséhez
tolja enyhén előre, majd
emelje meg.

)
A padlómagasság könnyebb be-
állítása érdekében használja a
csomagtérfalakon található A
üt-
közőket. Középső helyzet (max. 100 kg). Felső helyzet (max. 50 kg) a csomag-
tér alsó részének leválasztásához, zárt
alsó takarófedéllel.
A padló felső helyzetéből állítsa ebbe a
(döntött) helyzetbe. Ilyenkor két ütköző
tartja meg, hogy elérhető legyen az alsó
rész, illetve a pótkerék.
