laden PEUGEOT 3008 2016 Betriebsanleitungen (in German)

96
3008_de_Chap05_amenagements_ed01-2015
Armlehne vorne
Staufach
Eine Belüftungsdüse liefert kühle Luft.
WIP Plug - USB-Lesegerät
Diese Anschlusseinheit besteht aus einem JACK-
Anschluss und/oder einem USB-Ausgang.
An ihr lässt sich ein tragbares Gerät, wie ein iPod
®
oder ein USB-Stick anschließen.
Sie liest die Audiodateien (mp3, ogg, wma, wav...), die
auf Ihr Autoradio über tragen werden, um diese über
die Lautsprecher Ihres Fahrzeugs abzuspielen.
Sie können diese Dateien entweder über
die Betätigungen am Lenkrad oder über das
Bedienteil des Autoradios steuern und diese in der
Multifunktionsanzeige anzeigen lassen. Ist das Gerät über den USB-Anschluss
angeschlossen, wird es automatisch geladen.
Während des Aufladens erscheint eine Meldung, wenn
der Stromverbrauch des tragbaren Gerätes höher ist
als die vom Fahrzeug gelieferte Stromstärke.
Komfor tzubehör und Staumöglichkeit für Fahrer und
Beifahrer.
F

H

eben Sie den Deckel auf der linken

Seite an.
Ausführlichere Informationen zur Benutzung
dieses Gerätes finden Sie im Abschnitt "Audio-
Anlage und Telematik".
Ausstattung

98
3008_de_Chap05_amenagements_ed01-2015
Multimedia-System im Fond
Dieses Multimedia-System ermöglicht den Insassen
im Fond ein oder zwei externe mobile Geräte
anzuschließen (tragbare Audio- oder Videogeräte,
Spielkonsole, DVD -Player...). Der Ton wird mittels der
beiden drahtlosen Bluetooth
®-Kopfhörer übertragen,
während der Videoinhalt über zwei 7"-Bildschirme
wiedergegeben wird, die auf der Kopfstützenrückseite
der Vordersitze integriert sind.
Beschreibung
Dieses System funktionier t nur bei laufendem
M o t o r. Das Paket beinhaltet:
-

d
ie an der Rückseite der Mittelkonsole
angeordnete Anschluss- und Bedienplatine,
-
z
wei in den vorderen Kopfstützen integrier ten
7"-Bildschirme (mit Schutzhülle),
-
z
wei drahtlose Kopfhörer in Bluetooth
®-
Technologie mit wieder aufladbaren Batterien,
-

e

in 12V- Ladegerät mit zwei Ausgängen zum
gleichzeitigen Wiederaufladen der beiden
Kopfhörer. 1.


Schalter
2.
V

ideoeingang AV1

(Cinch-Stecker gelb)
3.
E

ingänge Audio Stereo A (Cinch-Stecker rot und
we i ß)
4.
V

ideoeingang AV2

(Cinch-Stecker gelb)
5.
E

ingänge Audio Stereo B (Cinch-Stecker rot und
we i ß)
6.
W

ahl der Anzeige auf dem linken Bildschirm
(AV1


o der AV2)
7.
W

ahl der Anzeige auf dem rechten Bildschirm
(AV1


o der AV2)
8.
K

ontrollleuchten für den Anschluss der
Bluetooth
®-Audio-Kopfhörer (blau)
Ausstattung

107
3008_de_Chap05_amenagements_ed01-2015

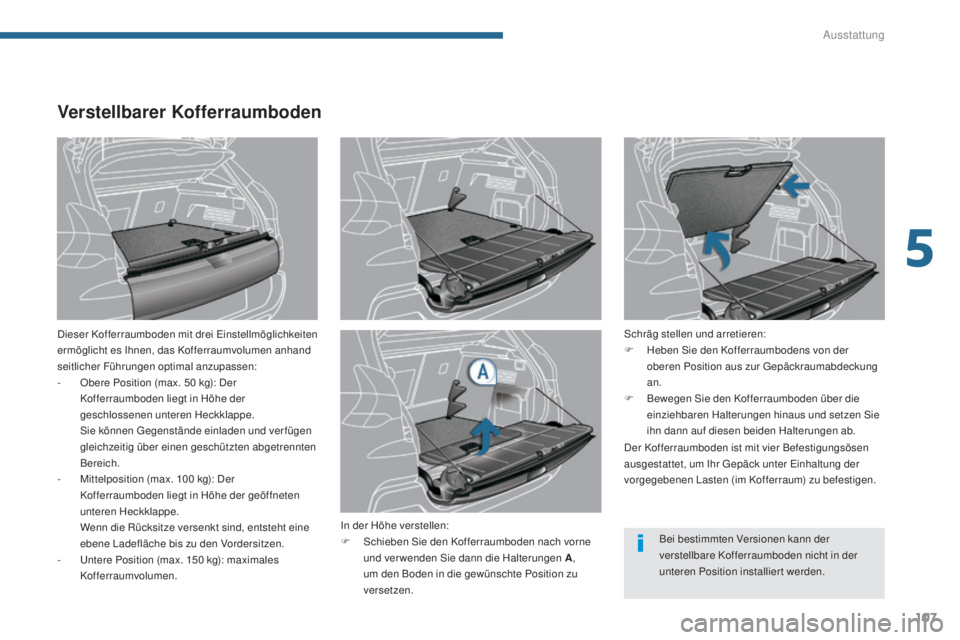

Verstellbarer Kofferraumboden
Dieser Kofferraumboden mit drei Einstellmöglichkeiten
ermöglicht es Ihnen, das Kofferraumvolumen anhand
seitlicher Führungen optimal anzupassen:
-
O
bere Position (max. 50 kg): Der
Kofferraumboden liegt in Höhe der
geschlossenen unteren Heckklappe.
S

ie können Gegenstände einladen und ver fügen
gleichzeitig über einen geschützten abgetrennten
Bereich.
-

M
ittelposition (max. 100 kg): Der
Kofferraumboden liegt in Höhe der geöffneten
unteren Heckklappe.
W

enn die Rücksitze versenkt sind, entsteht eine
ebene Ladefläche bis zu den Vordersitzen.
-

U
ntere Position (max. 150 kg): maximales
Kofferraumvolumen. Schräg stellen und arretieren:
F
H eben Sie den Kofferraumbodens von der
oberen Position aus zur Gepäckraumabdeckung
an.
F

B
ewegen Sie den Kofferraumboden über die
einziehbaren Halterungen hinaus und setzen Sie
ihn dann auf diesen beiden Halterungen ab.
In der Höhe verstellen:
F

S
chieben Sie den Kofferraumboden nach vorne
und ver wenden Sie dann die Halterungen A ,
um den Boden in die gewünschte Position zu
versetzen. Der Kofferraumboden ist mit vier Befestigungsösen
ausgestattet, um Ihr Gepäck unter Einhaltung der
vorgegebenen Lasten (im Kofferraum) zu befestigen.
Bei bestimmten Versionen kann der
verstellbare Kofferraumboden nicht in der
unteren Position installiert werden.
5
Ausstattung

137
3008_de_Chap08_conduite_ed01-2015
Die Zündung hat 3 Positionen:
- P osition 1
(Stop): Ein- und Ausstecken des
Schlüssels, Lenkradsäule verriegelt.
-

P
osition 2


(Zündung): Lenkradsäule entriegelt,
Zündung eingeschaltet, Vorglühen bei
Dieselmotoren, Starten des Motors,
-

P
osition 3


(Anlassen).
Starten-Ausschalten des Motors
Position Zündung
Ermöglicht die Nutzung der elektrischen
Ausrüstungen des Fahrzeugs und das Aufladen von
Zusatzgeräten.
Sobald der Füllstand der Batterie die Reser veschwelle
erreicht, schaltet das System auf den
Energiesparmodus um: die Stromversorgung wird
automatisch abgebrochen, um die Ladung der Batterie
zu erhalten.
Zündung mit Schlüssel
Diebstahlsicherung
Elektronische Anlasssperre
Bei einer Funktionsstörung leuchtet diese
Kontrollleuchte, in Verbindung mit einem
akustischen Signal und/oder der Anzeige
einer Meldung ( je nach Version) auf.
In diesem Fall star tet Ihr Fahrzeug nicht.
Wenden Sie sich schnellstmöglich an einen
PEUGEOT-Vertragspartner.
Bewahren Sie das Etikett mit dem Strichcode,
das Ihnen bei der Übergabe Ihres Fahrzeugs
zusammen mit den Schlüsseln übergeben
wurde, sorgfältig außerhalb des Fahrzeugs auf.
Die Schlüssel enthalten einen elektronischen Chip
mit einem speziellen Code. Beim Einschalten der
Zündung muss der Code identifizier t werden, um das
Anlassen des Motors zu autorisieren.
Die elektronische Anlasssperre blockiert einige
Sekunden nach dem Ausschalten der Zündung das
Steuersystem des Motors und verhinder t bei einem
Aufbruch des Fahrzeugs, dass dieses gestar tet wird.
8
Fahrbetrieb

142
3008_de_Chap08_conduite_ed01-2015
Automatisches Anziehen
bei Motorstillstand
Bei Fahrzeugstillstand wird die Feststellbremse
automatisch bei Ausschalten des Motors
angezogen.
Das maximale Anziehen ist in den folgenden
Fällen erforderlich:
-

W

enn mit dem Fahrzeug ein Wohnwagen oder ein
Anhänger gezogen wird, die Automatikfunktionen
aktivier t sind und ein manuelles Anziehen der
Feststellbremse erfolgt.
-

W

enn das Gefälle während der Parkzeit variieren
kann (Beispiele: Transpor t auf dem Schiff, dem
LKW, beim Abschleppen). -

d
urch Einschalten der Kontrollleuchte
für angezogene Feststellbremse,
-

d
urch Anzeige der Meldung "Feststellbremse
angezogen".
Ein Funktionsgeräusch bestätigt das Anziehen der
elektrischen Feststellbremse. Das Anziehen der Feststellbremse wird
folgendermaßen angezeigt:
-

d
urch Einschalten der Kontrollleuchte
P an Betätigung A ,
Bitte überprüfen Sie vor Verlassen
des Fahrzeugs, ob die Kontrollleuchte
der Feststellbremse konstant am
Kombiinstrument leuchtet.
Lassen Sie bei eingeschalteter Zündung
Kinder nicht alleine im Fahrzeug, da sie die
Feststellbremse lösen könnten.
Schlagen Sie beim Parken des Fahrzeugs
mit Anhänger, in beladenem Zustand oder
an einer abschüssigen Stelle die Räder zum
Bordstein hin ein und legen Sie einen Gang
ein. Geben Sie im Stillstand bei laufendem Motor
nicht unnötig Gas, da so die Gefahr besteht,
dass die Feststellbremse gelöst wird.
Ziehen Sie beim Parken des Fahrzeugs mit
Anhänger, in beladenem Zustand oder an
einer abschüssigen Stelle die Feststellbremse
so fest wie möglich an, schlagen Sie die
Räder in Richtung des Bordsteins ein und
legen Sie einen Gang ein.
Nach maximalem Anziehen der Feststellbremse
dauert das Lösen der Bremse länger.
Maximales Anziehen
Es besteht die Möglichkeit, im Bedar fsfall die
Feststellbremse maximal anzuziehen.
Dies er folgt
durch ein langes Ziehen der Betätigung A, bis die
Meldung "Feststellbremse angezogen" angezeigt wird
und ein Signalton ertönt.
Das vollständige Lösen der Feststellbremse wird
folgendermaßen angezeigt:-

d
urch Ausschalten der Kontrollleuchte
für angezogene Feststellbremse,
-

d
urch Anzeige der Meldung "Feststellbremse
gelöst". -

d
urch Ausschalten der Kontrollleuchte
P an Betätigung A ,
Automatisches Lösen
Die Feststellbremse wird automatisch und
schrittweise gelöst, sobald das Fahrzeug in
Bewegung gesetzt wird:
F

S
chaltgetriebe: Das Kupplungspedal ganz
herunterdrücken, den 1. Gang oder den
Rückwärtsgang einlegen, das Gaspedal
betätigen und die Kupplung kommen lassen.
F

A
utomatisiertes Schaltgetriebe: Position A, M
oder R wählen und anschließend das Gaspedal
betätigen.
F

A
utomatikgetriebe: Position D, M oder R wählen
und anschließend das Gaspedal betätigen.
Fahrbetrieb

171
3008_de_Chap08_conduite_ed01-2015
Aktivierung
Drücken Sie erneut die Taste "ECO OFF".
Das System ist wieder aktiv; darauf wird durch das
Erlöschen der Schalterleuchte und eine Meldung im
Anzeigefeld hingewiesen.
Funktionsstörung
Bei einer Funktionsstörung blinkt die Taste "ECO
OFF" und leuchtet anschließend ununterbrochen auf.
Lassen Sie das System von einem Ver treter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Bei einer Funktionsstörung im Modus STOP, kann es
passieren, dass der Motor abstirbt: alle Kontrollleuchten
des Kombiinstruments leuchten auf. Es ist dann
erforderlich, die Zündung auszuschalten und diese
dann erneut mit dem Schlüssel einzuschalten.
War tung
Dieses System er forder t eine 12V- Batterie
mit spezieller Technologie und Eigenschaften
(Teilenummer erhalten Sie im PEUGEOT-
Händlernetz).
Der Einbau einer anderen als die von PEUGEOT
empfohlenen Batterie, kann zu Funktionsstörungen
des Systems führen.
Um sie aufzuladen, ver wenden Sie bitte ein
12V- Ladegerät und ver tauschen Sie nicht die Polung.
Das System wird bei jedem Neustar t mit dem
Schlüssel wieder aktiviert.
Das STOP & START-System ist nach
modernster Technik ausgelegt. Wenden
Sie sich für jeglichen Eingriff an Ihrem
Fahrzeug an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Vor sämtlichen Arbeiten im Motorraum,
sollten Sie das STOP & START-System
deaktivieren um die mit dem automatischen
Auslösen des Modus START verbundene
Verletzungsgefahr zu vermeiden.
Schalten Sie beim Fahren auf
überschwemmter Straße oder in einer Fur t
die Funktion STOP & START aus und fahren
Sie Schritttempo.
8
Fahrbetrieb

228
3008_de_Chap10_infos-pratiques_ed01-2015
12 V-Batterie
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
F

be
festigen Sie die Motorhaubenstütze,
F

z
iehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen.
Das Vorhandensein dieses Aufklebers, insbesondere
beim STOP & START-System, weist auf die
Verwendung einer bleihaltigen 12V-Batterie mit
spezieller Technologie und speziellen Eigenschaften
hin. Der Austausch oder das Abklemmen dieser
Batterie ist ausschließlich durch einen PEUGEOT-
Vertragspartner oder eine qualifizierte Fachwerkstatt
vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs, dessen
Dauer (bis zu ca. acht Stunden) von den klimatischen
Verhältnissen und dem Batterieladezustand abhängt,
wieder aktiv.
Für das Wiederaufladen der Batterie ist beim
STOP & START-System kein Abklemmen er forderlich. Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Abklemmen des (+) Pols
F Ziehen Sie den Hebel D so weit wie möglich nach
oben, um die Kabelschelle E zu entriegeln.
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um diese
richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den Zentrierstift
zur Seite schieben und dann den Sperrhebel D
wieder nach unten drücken.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Praktische Tipps

229
3008_de_Chap10_infos-pratiques_ed01-2015
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden.
Starten mit einer
Fremdbatterie
F Falls Ihr Fahrzeug damit ausgestattet ist, entfernen Sie die Plastikabdeckung vom (+) Pol.
F

S
chließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A und dann an den (+) Pol
der Hilfsbatterie B an.
F

S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den (-) Pol der Hilfsbatterie
B (oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an. F

S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motorträger) an.
F

S
tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie die
Zündung aus und war ten Sie einen Moment, bevor Sie
es erneut versuchen.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
F

W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
10
Praktische Tipps

230
3008_de_Chap10_infos-pratiques_ed01-2015
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem Einschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das PEUGEOT-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
-

d
en Schlüssel mit der Fernbedienung,
-
d

ie elektrische(n) Dachjalousie(n),
-
...
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F B eachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen. Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
PEUGEOT-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und
ausschließlich ein 12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem
automatisierten Schaltgetriebe oder
Automatikgetriebe ausgerüstet ist.
Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
Praktische Tipps

231
3008_de_Chap10_infos-pratiques_ed01-2015
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um diese Funktionen sofor t wieder ver wenden zu
können, star ten Sie den Motor und lassen Sie ihn
mindesten 5

Minuten laufen.
Entlastung der BatterieEnergiesparmodus
Wechsel in den
Energiesparmodus
Wenn diese Zeit verstrichen ist, wird der Wechsel in
den Energiesparmodus auf dem Bildschirm angezeigt,
die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet. Beachten Sie die Laufzeit des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Star ten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an (vgl. Absatz "Batterie").
Wenn Sie gerade ein Gespräch führen,
können Sie dieses 5
Minuten lang mit der
Freisprecheinrichtung Ihres WIP Sound oder
WIP Nav halten.
Hiermit wird die Betriebsdauer bestimmter Funktionen
gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie
elektrische Verbraucher wie Audioanlage und
Telematik, Scheibenwischer, Abblendlicht,
Deckenleuchten, usw. insgesamt noch für die Dauer
von maximal 30


Minuten benutzen.
Diese Zeit kann wesentlich kürzer sein, wenn die
Batterie schwach geladen ist.
Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahr t werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch
wieder eingeschaltet, wenn es die Bedingungen
erlauben.
10
Praktische Tipps
