I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1.000 metri, il carico trainabile citato deve essere ridotto del
1 0 % ogni 1.000 metri supplementari.
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo, per la protezione del motore; quando la temperatura
esterna è superiore a 37
°C, limitare la massa trainata.

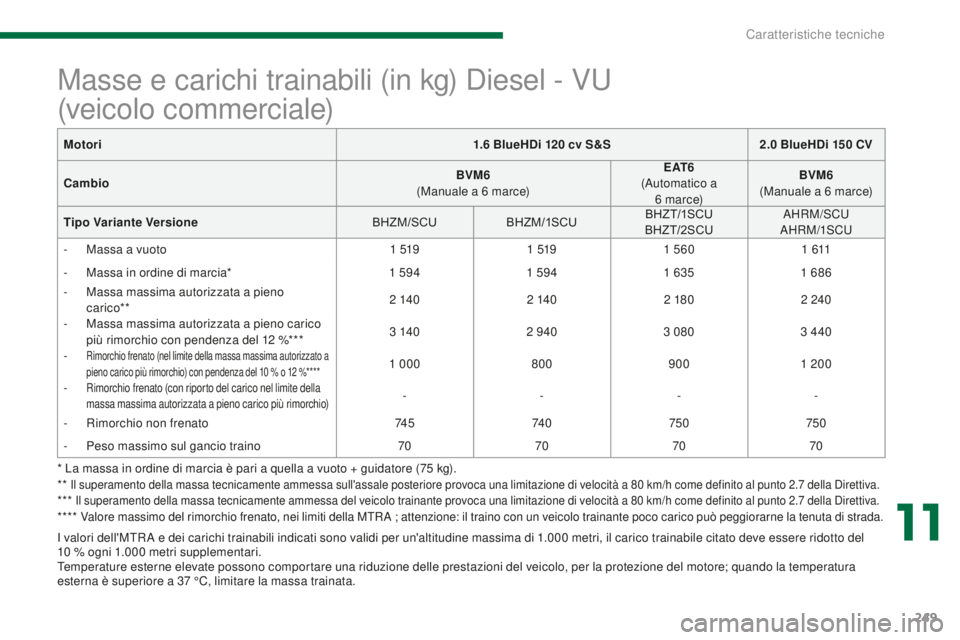

Masse e carichi trainabili (in kg) Diesel - VU
(veicolo commerciale)
* La massa in ordine di marcia è pari a quella a vuoto + guidatore (75 kg).
* * Il superamento della massa tecnicamente ammessa sull'assale posteriore provoca una limitazione di velocità a 80 km/h come definito al punto 2.7 della Direttiva.*** Il superamento della massa tecnicamente ammessa del veicolo trainante provoca una limitazione di velocità a 80 km/h come definito al punto 2.7 della Direttiva.**** Valore massimo del rimorchio frenato, nei limiti della MTR A ; attenzione: il traino con un veicolo trainante poco carico può peggiorarne la tenuta di strada.
Motori 1.6 BlueHDi 120 cv S&S2.0 BlueHDi 150 CV
Cambio BVM6
(

Manuale a 6

marce)E AT 6
(

Automatico a 6


m a r c e)BVM6
(

Manuale a 6

marce)
Tipo Variante Versione BHZM/SCUBHZM/1SCU BHZ T/1SCU
BHZT/2SCU AHRM/SCU
AHRM/1SCU
-

M
assa a vuoto 1


5191


5191
5601


6 11
-

M
assa in ordine di marcia* 1
5941
5941
6351
686
-

M
assa massima autorizzata a pieno
carico** 2


1402


1402


1802
240
-

M
assa massima autorizzata a pieno carico
più rimorchio con pendenza del 12
%***3


1402
9403
0803
440
-

Rimorchio frenato (nel limite della massa massima autorizzato a
pieno carico più rimorchio) con pendenza del 10 % o 12 %****1 000 800 9001 200
-

Rimorchio frenato (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)- ---
-

R

imorchio non frenato 74 574 0750 750
-

Pe

so massimo sul gancio traino 70707070
11
Caratteristiche tecniche

250
3008_it_Chap11_caracteristiques_ed01-2015

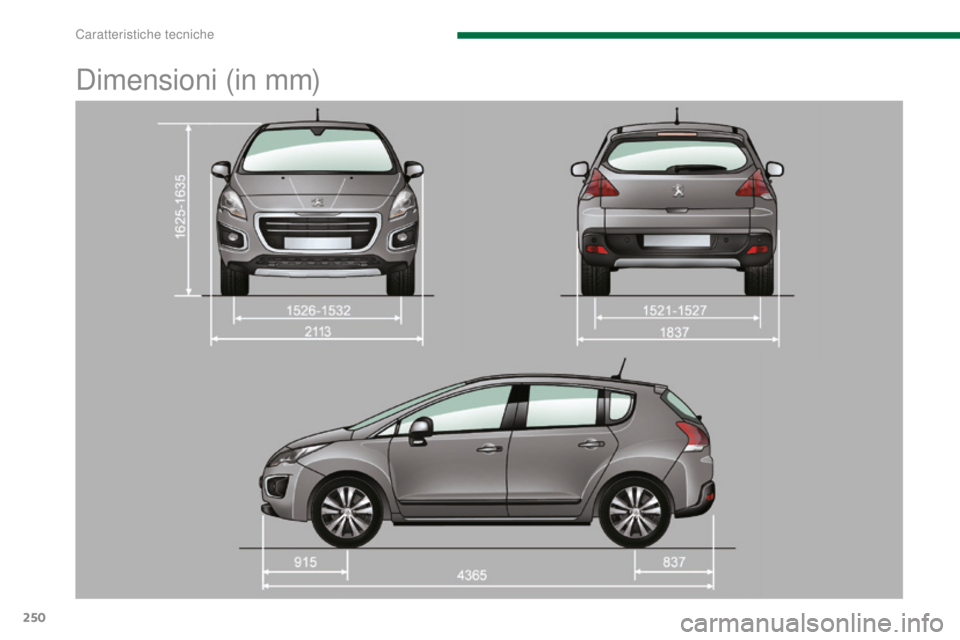

Dimensioni (in mm)
Caratteristiche tecniche

251
3008_it_Chap11_caracteristiques_ed01-2015

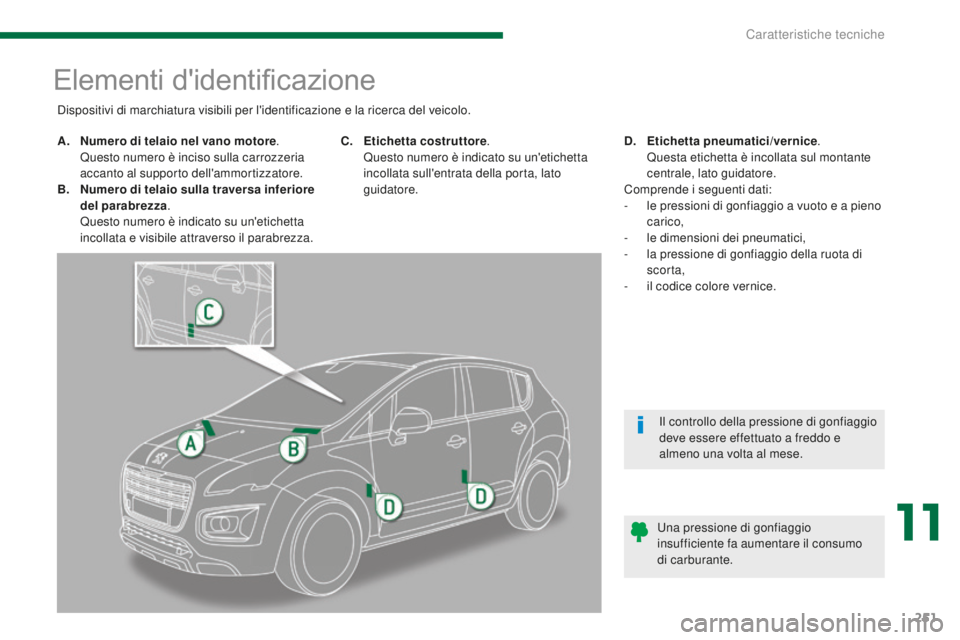

Elementi d'identificazione
A. Numero di telaio nel vano motore. Q
uesto numero è inciso sulla carrozzeria
accanto al supporto dell'ammortizzatore.
B.
N

umero di telaio sulla traversa inferiore
del parabrezza .
Q

uesto numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza. C. E
tichetta costruttore
. Q
uesto numero è indicato su un'etichetta
incollata sull'entrata della porta, lato
guidatore. D. E
t ichetta pneumatici/vernice
. Q
uesta etichetta è incollata sul montante
centrale, lato guidatore.
Comprende i seguenti dati:
-

l
e pressioni di gonfiaggio a vuoto e a pieno
carico,
-

l
e dimensioni dei pneumatici,
-

l
a pressione di gonfiaggio della ruota di
scorta,
-

i
l codice colore vernice.
Dispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo
di carburante.Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
11
Caratteristiche tecniche

252
3008_it_Chap12a_BTA_ed01-2015
Chiamata d'emergenza o d'assistenza
In caso di urto rilevato dal calcolatore
Airbag, e indipendentemente
dall'attivazione eventuale degli Airbag,
viene inviata automaticamente una
chiamata d'emergenza.
Peugeot Connect SOS
In caso d'emergenza, premere
questo tasto per più di 2 secondi.
Il lampeggiamento del diodo
verde ed un messaggio vocale
confermano che la chiamata
è stata inoltrata al call center
"Peugeot connect sos"*.
Una seconda pressione immediata di questo
tasto annulla la richiesta.
Il diodo verde si spegne.
In qualsiasi momento, una pressione superiore
a 8

secondi di questo tasto annulla la richiesta.
Se è stata stabilita la comunicazione, il diodo
verde resta acceso (senza lampeggiare).
Si spegne al termine della comunicazione.
"Peugeot Connect SOS" localizza
immediatamente il veicolo e risponde nella
giusta lingua**, poi, se necessario, sollecita
l'invio dei soccorsi competenti**. Nei Paesi
in cui la piattaforma non è operativa, o
se il servizio di localizzazione è stato
espressamente rifiutato, la chiamata viene
ricevuta direttamente dai servizi di soccorso
(112) senza localizzazione. **

Sec
ondo la copertura geografica di
"Peugeot Connect SOS", "Peugeot Connect
Assistance" e la lingua nazionale ufficiale
scelta dal proprietario del veicolo.
La lista dei Paesi coperti e dei Servizi
PEUGEOT CONNECT è disponibile presso i
punti vendita o nel sito www.peugeot.it.
*

I
n funzione delle condizioni generali di utilizzo
del servizio disponibile presso il punto vendita
e con riserva dei limiti tecnologici e tecnici. Se è stata sottoscrittal'offerta
Peugeot Connect Packs con pack
SOS e assistenza inclusi, si disponde
anche dei servizi complementari nel
proprio spazio personale MyPeugeot
attraverso il sito Internet PEUGEOT del
proprio Paese, accessibile in
www.peugeot.it.
Audio e Telematica

253
3008_it_Chap12a_BTA_ed01-2015

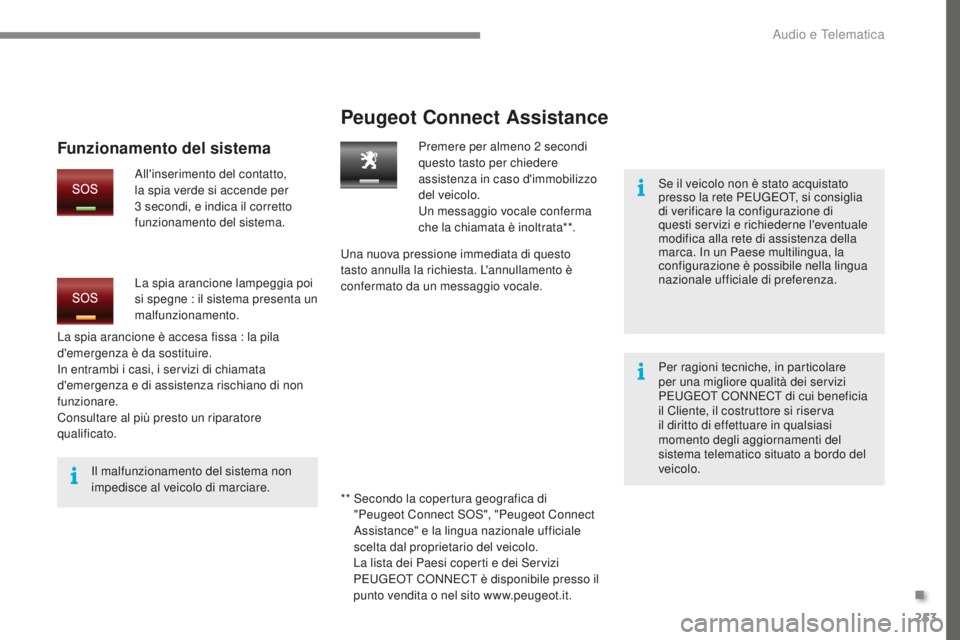

Peugeot Connect Assistance
Se il veicolo non è stato acquistato
presso la rete PEUGEOT, si consiglia
di verificare la configurazione di
questi servizi e richiederne l'eventuale
modifica alla rete di assistenza della
marca. In un Paese multilingua, la
configurazione è possibile nella lingua
nazionale ufficiale di preferenza.
Per ragioni tecniche, in particolare
per una migliore qualità dei servizi
PEUGEOT CONNECT di cui beneficia
il Cliente, il costruttore si riserva
il diritto di effettuare in qualsiasi
momento degli aggiornamenti del
sistema telematico situato a bordo del
veicolo.
Il malfunzionamento del sistema non
impedisce al veicolo di marciare. Premere per almeno 2


secondi
questo tasto per chiedere
assistenza in caso d'immobilizzo
del veicolo.
Un messaggio vocale conferma
che la chiamata è inoltrata**.
Una nuova pressione immediata di questo
tasto annulla la richiesta. L'annullamento è
confermato da un messaggio vocale.
La spia arancione è accesa fissa : la pila
d'emergenza è da sostituire.
In entrambi i casi, i servizi di chiamata
d'emergenza e di assistenza rischiano di non
funzionare.
Consultare al più presto un riparatore
qualificato.
Funzionamento del sistema
All'inserimento del contatto,
la spia verde si accende per
3 secondi, e indica il corretto
funzionamento del sistema.
La spia arancione lampeggia poi
si spegne : il sistema presenta un
malfunzionamento.
**

Sec
ondo la copertura geografica di
"Peugeot Connect SOS", "Peugeot Connect
Assistance" e la lingua nazionale ufficiale
scelta dal proprietario del veicolo.
La lista dei Paesi coperti e dei Servizi
PEUGEOT CONNECT è disponibile presso il
punto vendita o nel sito www.peugeot.it.
.
Audio e Telematica

255
3008_it_Chap12b_RT6-2-8_ed01-2015

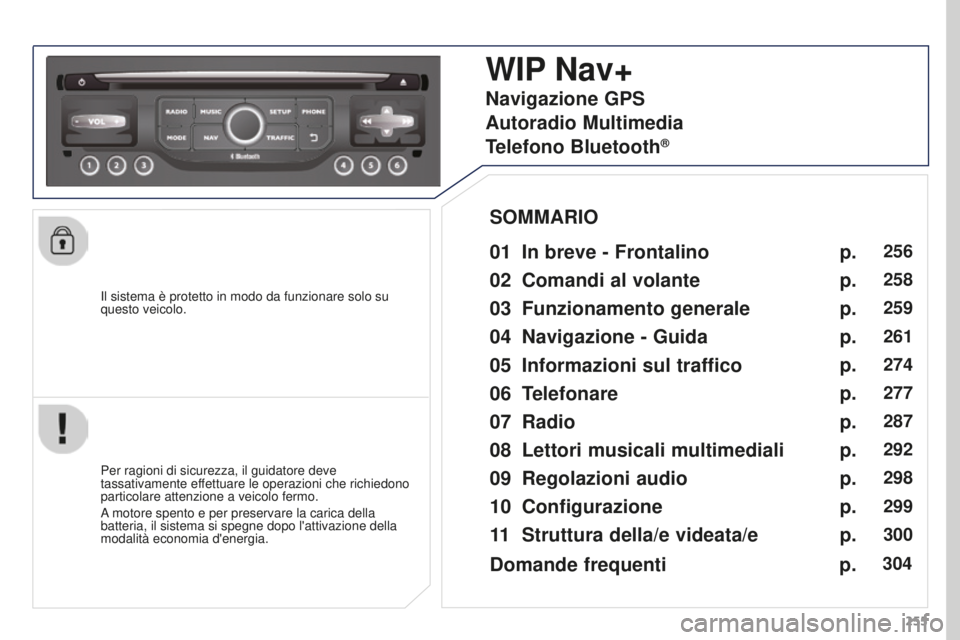

Il sistema è protetto in modo da funzionare solo su
questo veicolo.
WIP Nav+
01 In breve - Frontalino
Per ragioni di sicurezza, il guidatore deve
tassativamente effettuare le operazioni che richiedono
particolare attenzione a veicolo fermo.
A motore spento e per preservare la carica della
batteria, il sistema si spegne dopo l'attivazione della
modalità economia d'energia.
SOMMARIO
02
Comandi
al volante
03

Funzion
amento generale
04

Navigazione
- Guida
05

Informazioni
sul traffico
06
Telefonare
07
Radio
08

Lettori
musicali multimediali
09

Regolazioni
audio
10
Configurazione
11

Struttura della/e
videata/e p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
p.
256
258
259
261
274
277
287
292
298
299
300
Navigazione GPS
Autoradio Multimedia
Telefono Bluetooth
®
Domande frequenti
p. 304

01
256
3008_it_Chap12b_RT6-2-8_ed01-2015

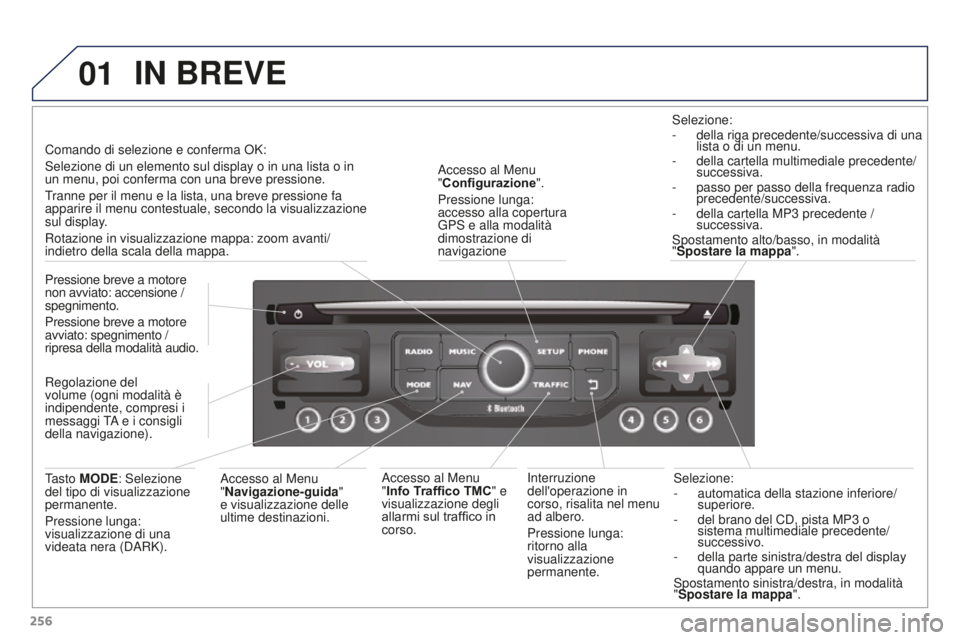

Selezione:
- automatica della stazione inferiore/
superiore.
-

del brano del CD, pista MP3
o
sistema multimediale precedente/
successivo.
-

della parte sinistra/destra del display
quando appare un menu.
Spostamento sinistra/destra, in modalità
"

Spostare la mappa".
Interruzione
dell'operazione in
corso, risalita nel menu
ad albero.
Pressione lunga:
ritorno alla
visualizzazione
permanente.
Accesso al Menu
"Configurazione
".
Pressione lunga:
accesso alla copertura
GPS e alla modalità
dimostrazione di
navigazione
Accesso al Menu
"Info Traffico TMC" e
visualizzazione degli
allarmi sul traffico in
corso. Selezione:
-

della riga precedente/successiva di una
lista o di un menu.
-

della cartella multimediale precedente/
successiva.
-

passo per passo della frequenza radio
precedente/successiva.
-

della cartella MP3
precedente /
successiva.
Spostamento alto/basso, in modalità
"Spostare la mappa".
IN BREVE
Accesso al Menu
"Navigazione-guida "
e visualizzazione delle
ultime destinazioni.
Pressione breve a motore
non avviato: accensione /
spegnimento.
Pressione breve a motore
avviato: spegnimento /
ripresa della modalità audio.
Tasto MODE: Selezione
del tipo di visualizzazione
permanente.
Pressione lunga:
visualizzazione di una
videata nera (DARK). Comando di selezione e conferma OK:
Selezione di un elemento sul display o in una lista o in
un menu, poi conferma con una breve pressione.
Tranne per il menu e la lista, una breve pressione fa
apparire il menu contestuale, secondo la visualizzazione
sul display.
Rotazione in visualizzazione mappa: zoom avanti/
indietro della scala della mappa.
Regolazione del
volume (ogni modalità è
indipendente, compresi i
messaggi TA e i consigli
della navigazione).

01
257
3008_it_Chap12b_RT6-2-8_ed01-2015

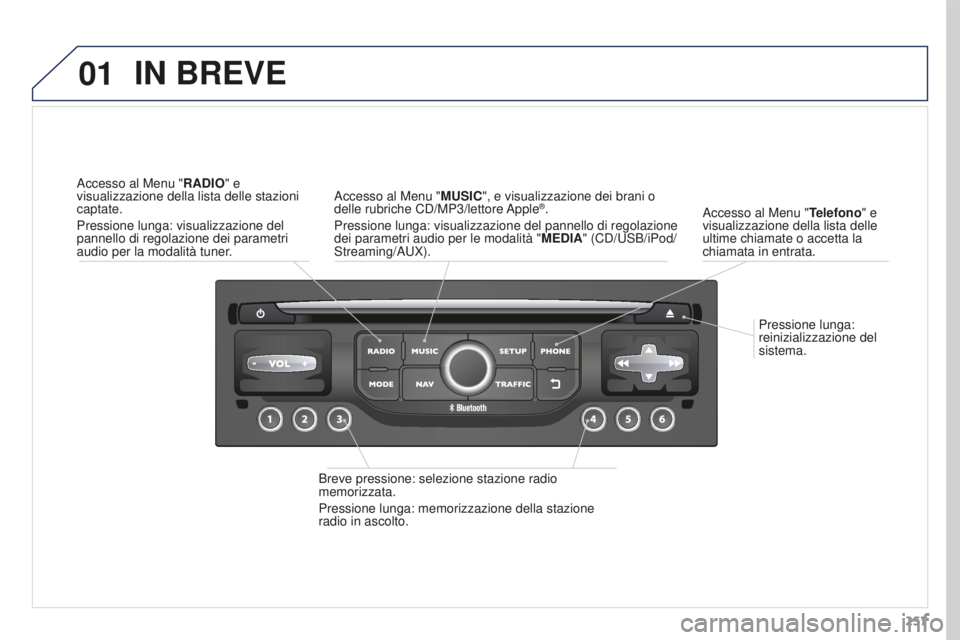

Pressione lunga:
reinizializzazione del
sistema.
Accesso al Menu "
Telefono" e
visualizzazione della lista delle
ultime chiamate o accetta la
chiamata in entrata.
IN BREVE
Breve pressione: selezione stazione radio
memorizzata.
Pressione lunga: memorizzazione della stazione
radio in ascolto. Accesso al Menu "
MUSIC", e visualizzazione dei brani o
delle rubriche CD/MP3/lettore Apple
®.
Pressione lunga: visualizzazione del pannello di regolazione
dei parametri audio per le modalità " MEDIA" (CD/USB/iPod/
Streaming/AUX).
Accesso al Menu "
RADIO" e
visualizzazione della lista delle stazioni
captate.
Pressione lunga: visualizzazione del
pannello di regolazione dei parametri
audio per la modalità tuner.

02
258
3008_it_Chap12b_RT6-2-8_ed01-2015

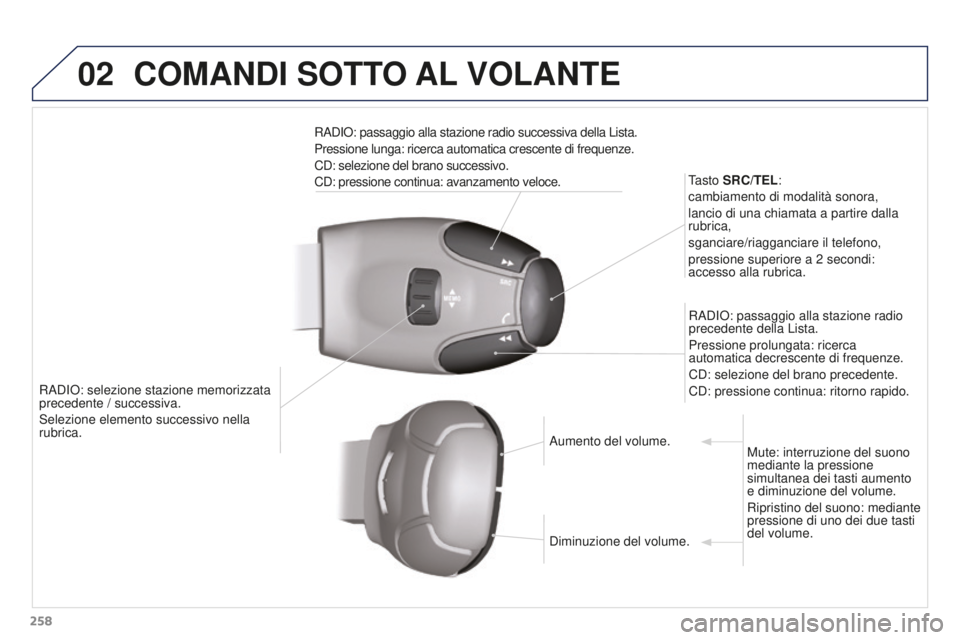

RADIO: selezione stazione memorizzata
precedente / successiva.
Selezione elemento successivo nella
rubrica.Tasto SRC/TEL:
cambiamento di modalità sonora,
lancio di una chiamata a partire dalla
rubrica,
sganciare/riagganciare il telefono,
pressione superiore a 2
secondi:
accesso alla rubrica.
RADIO: passaggio alla stazione radio
precedente della Lista.
Pressione prolungata: ricerca
automatica decrescente di frequenze.
CD: selezione del brano precedente.
CD: pressione continua: ritorno rapido.
RADIO: passaggio alla stazione radio successiva della Lista.
Pressione lunga: ricerca automatica crescente di frequenze.
CD: selezione del brano successivo.
CD: pressione continua: avanzamento veloce.
Aumento del volume.
Diminuzione del volume.Mute: interruzione del suono
mediante la pressione
simultanea dei tasti aumento
e diminuzione del volume.
Ripristino del suono: mediante
pressione di uno dei due tasti
del volume.
COMANDI SOTTO AL
VOLANTE
