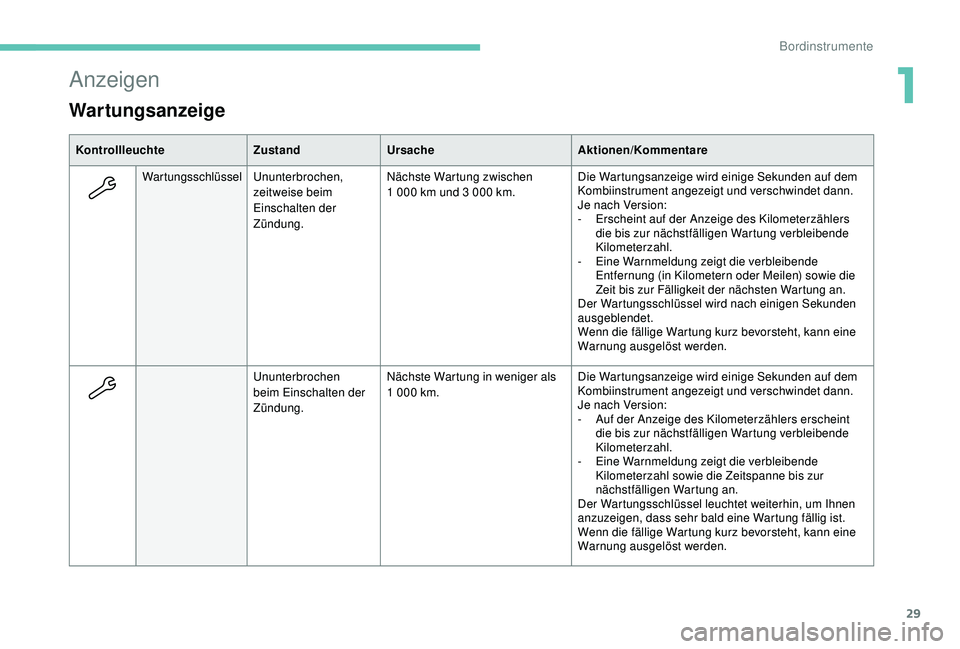

PEUGEOT 3008 2018 Betriebsanleitungen (in German)

29
Anzeigen
Wartungsanzeige
KontrollleuchteZustandUrsache Aktionen/Kommentare
Wartungsschlüssel Ununterbrochen,
zeitweise beim
Einschalten der
Zündung. Nächste Wartung zwischen
1
000 km und 3 000 km.Die Wartungsanzeige wird einige Sekunden auf dem
Kombiinstrument angezeigt und verschwindet dann.
Je nach Version:
-

E
rscheint auf der Anzeige des Kilometerzählers
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl.
-

E
ine Warnmeldung zeigt die verbleibende
Entfernung (in Kilometern oder Meilen) sowie die
Zeit bis zur Fälligkeit der nächsten Wartung an.
Der Wartungsschlüssel wird nach einigen Sekunden
ausgeblendet.
Wenn die fällige Wartung kurz bevorsteht, kann eine
Warnung ausgelöst werden.
Ununterbrochen
beim Einschalten der
Zündung. Nächste Wartung in weniger als
1
000 km.Die Wartungsanzeige wird einige Sekunden auf dem
Kombiinstrument angezeigt und verschwindet dann.
Je nach Version:
-
A

uf der Anzeige des Kilometerzählers erscheint
die bis zur nächstfälligen Wartung verbleibende
Kilometerzahl.
-

E
ine Warnmeldung zeigt die verbleibende
Kilometerzahl sowie die Zeitspanne bis zur
nächstfälligen Wartung an.
Der Wartungsschlüssel leuchtet weiterhin, um Ihnen
anzuzeigen, dass sehr bald eine Wartung fällig ist.
Wenn die fällige Wartung kurz bevorsteht, kann eine
Warnung ausgelöst werden.
1
Bordinstrumente

30
Die angezeigte Entfernung (in km oder Meilen) wird auf der Grundlage der zurückgelegten Fahrstrecke und der seit der letzten Wartung
verstrichenen Zeit berechnet.
Kontrollleuchte
ZustandUrsache Aktionen/Kommentare
WartungsschlüsselBlinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten der
Zündung.Das Wartungsintervall wurde
überschritten.
Die Wartungsanzeige wird einige Sekunden auf dem
Kombiinstrument angezeigt und verschwindet dann.
Je nach Version:
-

W
ird in der Gesamtkilometerzähler-Zeile die
gefahrene Strecke seit Fälligkeit der Wartung
angezeigt. Vor dem Wert wird ein „-“-Zeichen
angezeigt.
-

E
ine Warnmeldung zeigt an, dass die Fälligkeit
überschritten wurde.
Der Wartungsschlüssel leuchtet, bis die Wartung
ausgeführt wurde.
Bei Überschreitung der Fälligkeit wird eine
Warnmeldung ausgelöst.
+ Blinkt zunächst,
leuchtet dann
ununterbrochen
beim Einschalten
der Zündung, in
Verbindung mit der
Service-Warnleuchte.Wartungstermin für
Diesel BlueHDi-Versionen
überschritten.
Die Wartungsanzeige wird einige Sekunden auf dem
Kombiinstrument angezeigt und verschwindet dann.
Je nach Version:
-

W
ird in der Gesamtkilometerzähler-Zeile die
gefahrene Strecke seit Fälligkeit der Wartung
angezeigt. Vor dem Wert wird ein „-“-Zeichen
angezeigt.
-

E
ine Warnmeldung zeigt an, dass die Fälligkeit
überschritten wurde.
Der Wartungsschlüssel leuchtet, bis die Wartung
ausgeführt wurde.
Bei Überschreitung der Fälligkeit wird eine
Warnmeldung ausgelöst.
Bordinstrumente

31

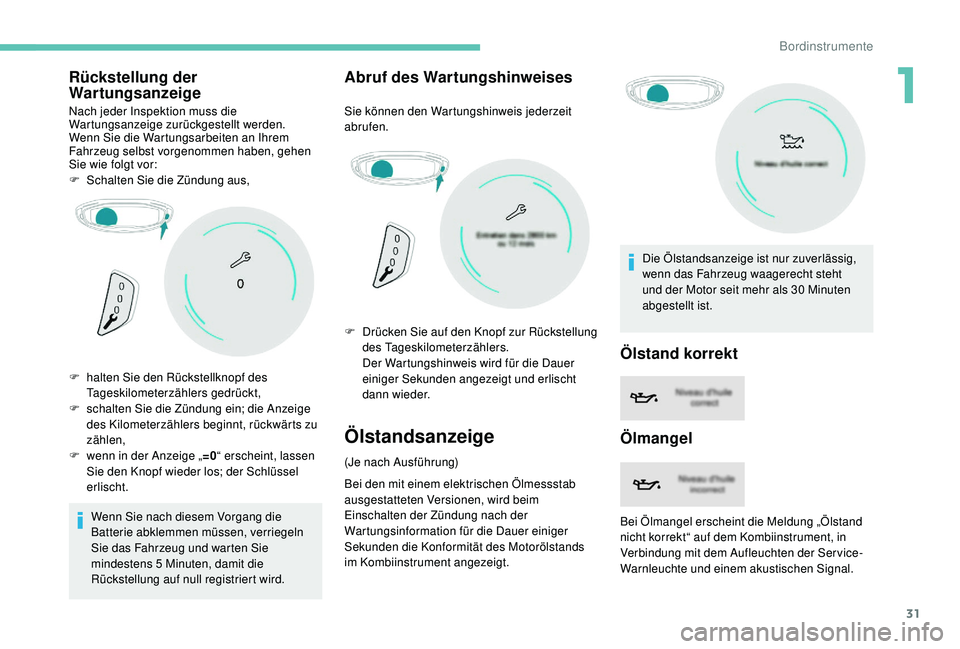

Rückstellung der
Wartungsanzeige
Nach jeder Inspektion muss die
Wartungsanzeige zurückgestellt werden.
Wenn Sie die Wartungsarbeiten an Ihrem
Fahrzeug selbst vorgenommen haben, gehen
Sie wie folgt vor:
F Schalte n Sie die Zündung aus,
Wenn Sie nach diesem Vorgang die
Batterie abklemmen müssen, verriegeln
Sie das Fahrzeug und warten Sie
mindestens 5 Minuten, damit die
Rückstellung auf null registriert wird.
Abruf des Wartungshinweises
Sie können den Wartungshinweis jederzeit
abrufen.
F

h

alten Sie den Rückstellknopf des
Tageskilometerzählers gedrückt,
F

s

chalten Sie die Zündung ein; die Anzeige
des Kilometerzählers beginnt, rückwärts zu
zählen,
F

w

enn in der Anzeige „ =0“ erscheint, lassen
Sie den Knopf wieder los; der Schlüssel
erlischt. F

D
rücken Sie auf den Knopf zur Rückstellung
des Tageskilometerzählers.
Der Wartungshinweis wird für die Dauer
einiger Sekunden angezeigt und erlischt
dann wieder.
Ölstandsanzeige
(Je nach Ausführung)
Bei den mit einem elektrischen Ölmessstab
ausgestatteten Versionen, wird beim
Einschalten der Zündung nach der
Wartungsinformation für die Dauer einiger
Sekunden die Konformität des Motorölstands
im Kombiinstrument angezeigt. Die Ölstandsanzeige ist nur zuverlässig,
wenn das Fahrzeug waagerecht steht
und der Motor seit mehr als 30 Minuten
abgestellt ist.
Ölstand korrekt
Ölmangel
Bei Ölmangel erscheint die Meldung „Ölstand
nicht korrekt“ auf dem Kombiinstrument, in
Verbindung mit dem Aufleuchten der Service-
Warnleuchte und einem akustischen Signal.
1
Bordinstrumente

32
Wenn sich der Ölmangel beim Nachmessen
mit dem Ölmessstab bestätigt, füllen Sie bitte
unbedingt Öl nach, um einen Motorschaden zu
vermeiden.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
Fehlfunktion des elektronischen
Ölmessstabs
Diese wird durch die Anzeige der Meldung
„Messung Ölstand ungültig“ auf dem
Kombiinstrument gemeldet.
Bitte wenden Sie sich in diesem Fall an einen
Vertreter des PEUGEOT-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.Bei einer Fehlfunktion des elektrischen
Ölmessstabs wird der Motorölstand nicht
mehr überwacht.
Solange das System defekt ist, müssen
Sie den Motorölstand mit Hilfe des im
Motorraum befindlichen Ölmessstabs
kontrollieren.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
Anzeige für
Kühlflüssigkeitstemperatur
Wenn die Anzeige bei laufendem Motor:
- i m Bereich A steht, ist die Temperatur
korrekt,
-

i
m Bereich B steht, ist die Temperatur zu
hoch; diese Warnleuchte und die STOP -
Warnleuchte in der Mitte schalten sich in
Verbindung mit einem akustischen Signal
und einer Meldung auf dem Bildschirm ein.
Halten Sie das Fahrzeug unbedingt an,
sobald dies gefahrlos möglich ist.
Warten Sie ein paar Minuten, bevor Sie den
Motor abstellen.
Nachdem Sie die Zündung ausgeschaltet
haben, öffnen Sie vorsichtig die
Motorhaube und prüfen Sie den
Kühlflüssigkeitsstand. Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie im
entsprechenden Abschnitt.
AdBlue®-
Reichweitenanzeige
Diese Reichweitenanzeige ist nur bei den
BlueHDi-Dieselversionen vorhanden.
Dieses System über wacht den Füllstand des
AdBlue
®-Tanks und erkennt eine Störung
des SCR-Abgasreinigungssystems, um eine
Luftverschmutzung zu verhindern. Beim
Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die
Anlasssperre das Fahrzeug blockiert.
Wenn die Gefahr besteht, wegen
AdBlue®-Mangels nicht starten
zu können
Die gesetzlich vorgeschriebene
Anlasssperre des Motors wird automatisch
aktiviert, sobald der AdBlue
®-Tank leer ist.
Reichweite von mehr als 2 400 km
Beim Einschalten der Zündung wird die
Reichweite nicht automatisch auf dem
Kombiinstrument angezeigt.
Bordinstrumente

33

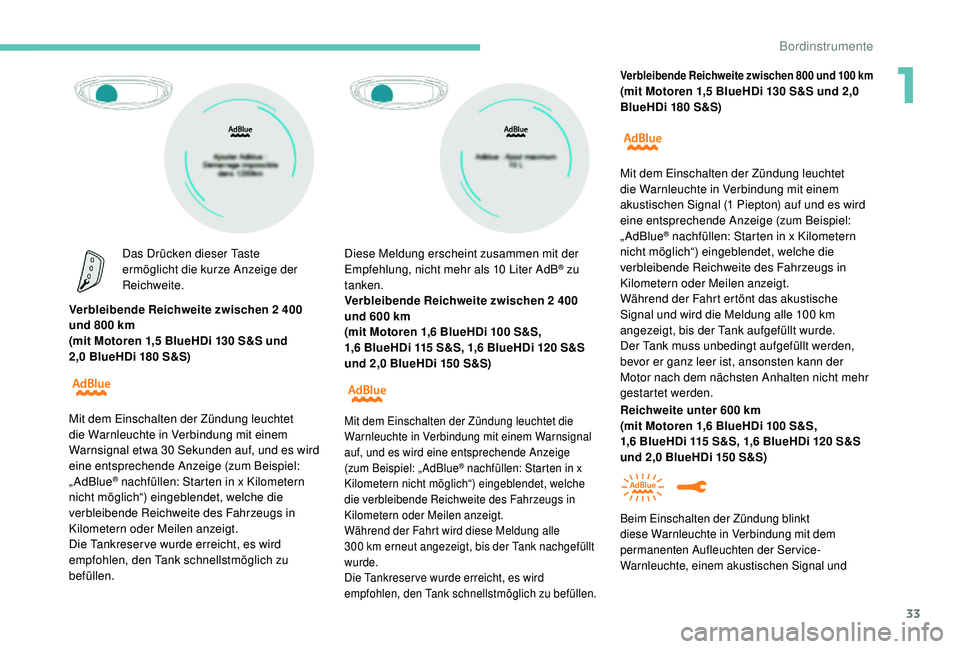

Das Drücken dieser Taste
ermöglicht die kurze Anzeige der
Reichweite.
Verbleibende Reichweite zwischen 2 400
und 800 km
(mit Motoren 1,5 BlueHDi 130 S&S und
2,0

BlueHDi 180 S&S) Verbleibende Reichweite zwischen 2


400
und 600
km
(mit Motoren 1,6 BlueHDi 100 S&S,
1,6
BlueHDi 115 S&S, 1,6 BlueHDi 120 S&S
und 2,0 BlueHDi 150 S&S)
Mit dem Einschalten der Zündung leuchtet
die Warnleuchte in Verbindung mit einem
Warnsignal etwa 30 Sekunden auf, und es wird
eine entsprechende Anzeige (zum Beispiel:
„ AdBlue
® nachfüllen: Starten in x Kilometern
nicht möglich“) eingeblendet, welche die
verbleibende Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Die Tankreser ve wurde erreicht, es wird
empfohlen, den Tank schnellstmöglich zu
befüllen. Diese Meldung erscheint zusammen mit der
Empfehlung, nicht mehr als 10 Liter AdB
® zu
tanken.
Mit dem Einschalten der Zündung leuchtet die
Warnleuchte in Verbindung mit einem Warnsignal
auf, und es wird eine entsprechende Anzeige
(zum Beispiel: „ AdBlue
® nachfüllen: Starten in x
Kilometern nicht möglich“) eingeblendet, welche
die verbleibende Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
300

km erneut angezeigt, bis der Tank nachgefüllt
wurde.
Die Tankreser ve wurde erreicht, es wird
empfohlen, den Tank schnellstmöglich zu befüllen.
Verbleibende Reichweite zwischen 800 und 100 k m (mit Motoren 1,5 BlueHDi 130 S&S und 2,0
BlueHDi 180 S&S)
Reichweite unter 600
km
(mit Motoren 1,6 BlueHDi 100 S&S,
1,6
BlueHDi 115 S&S, 1,6 BlueHDi 120 S&S
und 2,0 BlueHDi 150 S&S) Mit dem Einschalten der Zündung leuchtet
die Warnleuchte in Verbindung mit einem
akustischen Signal (1 Piepton) auf und es wird
eine entsprechende Anzeige (zum Beispiel:
„ AdBlue
® nachfüllen: Starten in x Kilometern
nicht möglich“) eingeblendet, welche die
verbleibende Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Während der Fahrt ertönt das akustische
Signal und wird die Meldung alle 100 km
angezeigt, bis der Tank aufgefüllt wurde.
Der Tank muss unbedingt aufgefüllt werden,
bevor er ganz leer ist, ansonsten kann der
Motor nach dem nächsten Anhalten nicht mehr
gestartet werden.
Beim Einschalten der Zündung blinkt
diese Warnleuchte in Verbindung mit dem
permanenten Aufleuchten der Service-
Warnleuchte, einem akustischen Signal und
1
Bordinstrumente

34
einer entsprechenden Anzeige (zum Beispiel:
„ AdBlue® nachfüllen: Starten in x Kilometern nicht
möglich“), welche die verbleibende Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahrt wird diese Meldung alle
30


Sekunden erneut AdBlue
® nachfüllen
angezeigt, bis der AdBlue®-Tank aufgefüllt wurde.
Der Tank muss unbedingt aufgefüllt werden,
bevor

er ganz leer ist, ansonsten kann der Motor
nach dem nächsten Anhalten nicht mehr gestartet
werden.
Reichweite unter 100 km
( mit Motoren 1,5 BlueHDi 130 S&S und
2,0
BlueHDi 180 S&S)
Während der Fahrt ertönt das akustische
Signal und wird die Meldung alle 10 km
angezeigt, bis der AdBlue
®-Tank nachgefüllt
wurde.
Der Tank muss unbedingt aufgefüllt werden,
bevor er ganz leer ist, ansonsten kann der
Motor nach dem nächsten Anhalten nicht mehr
gestartet werden. Fahrzeugpanne wegen AdBlue
®-Mangels
Der AdBlue
®-Tank ist leer: Die gesetzlich
vorgeschriebene Anlasssperre verhindert das
erneute Starten des Motors.
Um den Motor wieder starten zu können,
ist es unbedingt er forderlich, dass Sie
mindestens 5 Liter AdBlue
® in den hier für
vorgesehenen Tank füllen.
Für weitere Informationen zu den AdBlue
®
(BlueHDi-Motoren) und insbesondere
zum Nachfüllen, siehe entsprechende
Rubrik.
Mit dem Einschalten der Zündung blinkt
diese Warnleuchte in Verbindung mit einem
akustischen Signal, und es wird die Meldung
„ AdBlue
® nachfüllen: Starten nicht möglich“
eingeblendet.
Bei einer Störung des
SCR-A bgasreinigungssystems
Wurden mehr als 1 100 km nach
d er Er fassung einer Störung des
SCR
-
E
missionsschutzsystems
zurückgelegt, schaltet die Anlasssperre
des Motors sich automatisch ein.
Lassen Sie das System so bald wie
möglich von einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Wenn eine Störung erkannt wird
Handelt es sich um eine vorübergehende
Störung, wird der Alarm bei der nächsten
Fahrt nach der Selbstdiagnose des SCR-
Abgasreinigungssystems ausgeblendet.
Diese Warnleuchten leuchten in Verbindung mit
einem akustischen Signal und der Anzeige der
Meldung „Fehler Abgasreinigung“.
Der Alarm wird während der Fahrt ausgelöst,
sobald die Störung erstmalig erkannt wird,
und anschließend bei jedem Einschalten der
Zündung aktiviert, sofern die Störung weiterhin
besteht.
Beim Einschalten der Zündung blinkt diese
Warnleuchte in Verbindung mit einem akustischen
Signal (1 Piepton) und einer entsprechenden
Anzeige (z. B. „ AdBlue
® nachfüllen: Starten
in x Kilometern nicht möglich“), welche die
verbleibende Reichweite des Fahrzeugs in
Kilometern oder Meilen anzeigt.
Bordinstrumente

35

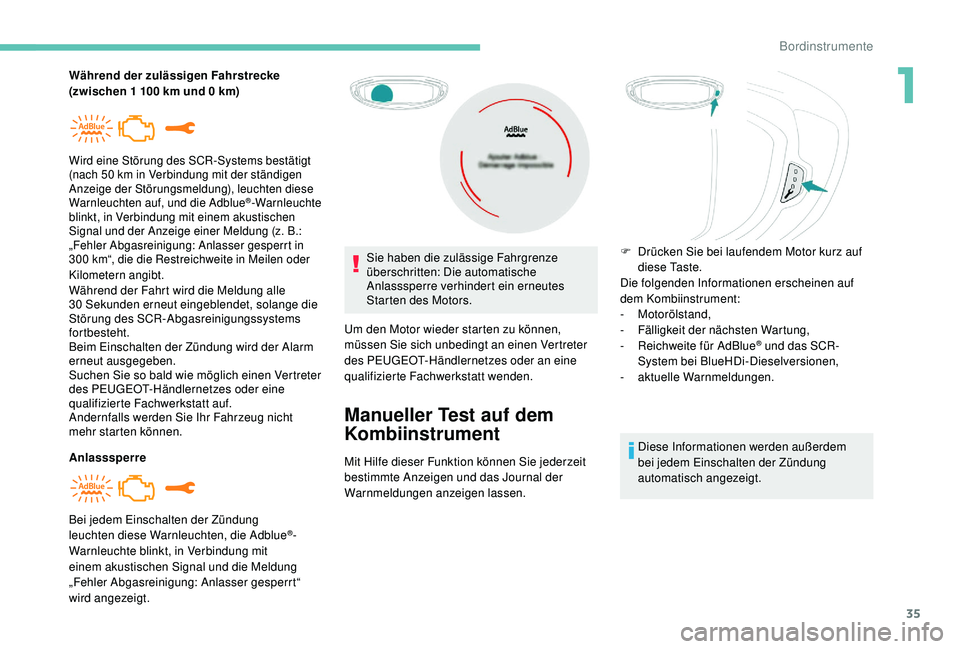

Während der zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Während der Fahrt wird die Meldung alle
30


Sekunden erneut eingeblendet, solange die
Störung des SCR-Abgasreinigungssystems
fortbesteht.
Beim Einschalten der Zündung wird der Alarm
erneut ausgegeben.
Suchen Sie so bald wie möglich einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt auf.
Andernfalls werden Sie Ihr Fahrzeug nicht
mehr starten können.
Anlasssperre Sie haben die zulässige Fahrgrenze
überschritten: Die automatische
Anlasssperre verhindert ein erneutes
Starten des Motors.
Um den Motor wieder starten zu können,
müssen Sie sich unbedingt an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt wenden.
Wird eine Störung des SCR-Systems bestätigt
(nach 50 km in Verbindung mit der ständigen
Anzeige der Störungsmeldung), leuchten diese
Warnleuchten auf, und die Adblue
®-Warnleuchte
blinkt, in Verbindung mit einem akustischen
Signal und der Anzeige einer Meldung (z.
B.:
„Fehler Abgasreinigung: Anlasser gesperrt in
300 km“, die die Restreichweite in Meilen oder
Kilometern a ngibt.
Bei jedem Einschalten der Zündung
leuchten diese Warnleuchten, die Adblue®-
Warnleuchte blinkt, in Verbindung mit
einem akustischen Signal und die Meldung
„Fehler


Abgasreinigung: Anlasser gesperrt“
wird angezeigt.
Manueller Test auf dem
Kombiinstrument
Mit Hilfe dieser Funktion können Sie jederzeit
bestimmte Anzeigen und das Journal der
Warnmeldungen anzeigen lassen. F

D
rücken Sie bei laufendem Motor kurz auf
diese Taste.
Die folgenden Informationen erscheinen auf
dem Kombiinstrument:
-

Motorölstand,
-
F
älligkeit der nächsten Wartung,
-
R
eichweite für AdBlue
® und das SCR-
System bei BlueHDi-Dieselversionen,
-
a

ktuelle Warnmeldungen.
Diese Informationen werden außerdem
bei jedem Einschalten der Zündung
automatisch angezeigt.
1
Bordinstrumente

36

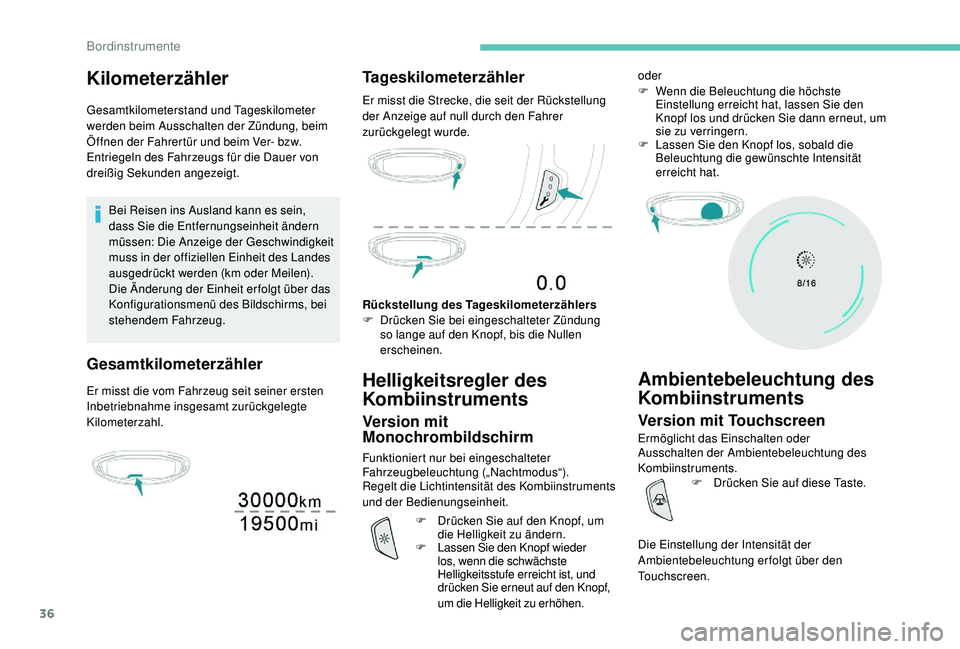

Kilometerzähler
Gesamtkilometerstand und Tageskilometer
werden beim Ausschalten der Zündung, beim
Öffnen der Fahrertür und beim Ver- bzw.
Entriegeln des Fahrzeugs für die Dauer von
dreißig Sekunden angezeigt.Bei Reisen ins Ausland kann es sein,
dass Sie die Entfernungseinheit ändern
müssen: Die Anzeige der Geschwindigkeit
muss in der offiziellen Einheit des Landes
ausgedrückt werden (km oder Meilen).
Die Änderung der Einheit erfolgt über das
Konfigurationsmenü des Bildschirms, bei
stehendem Fahrzeug.
Gesamtkilometerzähler
Er misst die vom Fahrzeug seit seiner ersten
Inbetriebnahme insgesamt zurückgelegte
Kilometerzahl.
Tageskilometerzähler
Er misst die Strecke, die seit der Rückstellung
der Anzeige auf null durch den Fahrer
zurückgelegt wurde.
Rückstellung des Tageskilometerzählers
F
Drück en Sie bei eingeschalteter Zündung
so lange auf den Knopf, bis die Nullen
erscheinen.
Helligkeitsregler des
Kombiinstruments
Version mit
Monochrombildschirm
Funktion iert nur bei eingeschalteter
Fahrzeugbeleuchtung („Nachtmodus“).
Regelt die Lichtintensität des Kombiinstruments
und der Bedi enungseinheit.
F
Drücken Sie auf den Knopf, um
die Helligkeit zu ändern.
F Lassen Sie den Knopf wieder los, wenn die schwächste
Helligkeitsstufe erreicht ist, und
drücken Sie erneut auf den Knopf,
um die Hel ligkeit zu erhöhen.
oder
F
Wen n die Beleuchtung die höchste
Einstellung erreicht hat, lassen Sie den
Knopf los und drücken Sie dann erneut, um
sie zu verringern.
F

L
assen Sie den Knopf los, sobald die
Beleuchtung die gewünschte Intensität
erreich t hat.
Ambientebeleuchtung des
Kombiinstruments
Version mit Touchscreen
Ermöglicht das Einschalten oder
Ausschalten der Ambientebeleuchtung des
Kombiinstrum ents.
Die Einstellung der Intensität der
Ambientebeleuchtung erfolgt über den
Touchscreen. F

D
rücken Sie auf diese Taste.
Bordinstrumente

37

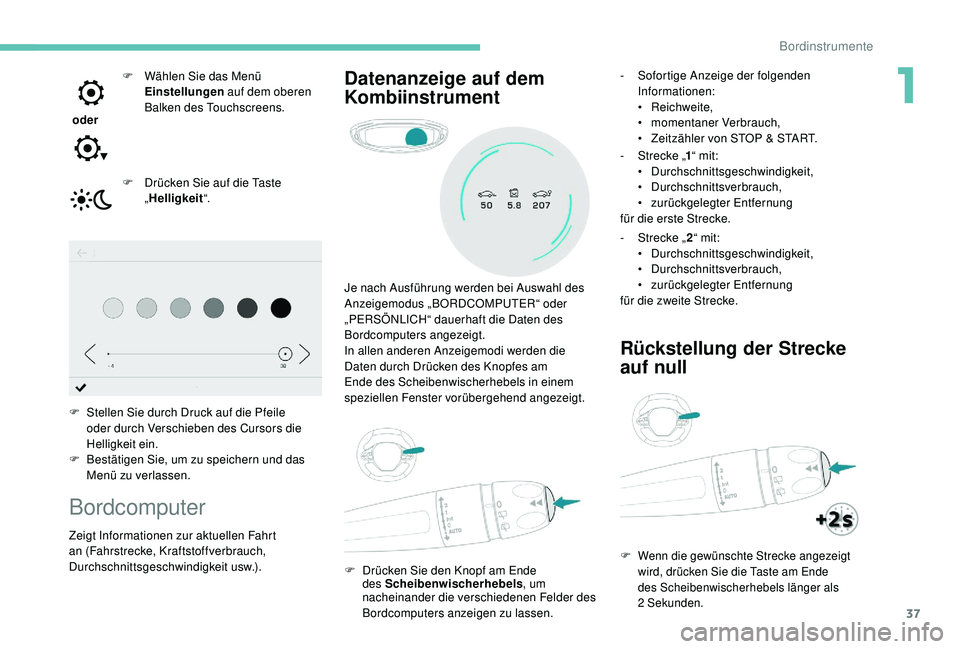

oder F
W
ählen Sie das Menü
Einstellungen auf dem oberen
Balken des Touchscreens.
F
D
rücken Sie auf die Taste
„ Helligkeit “.
F

S
tellen Sie durch Druck auf die Pfeile
oder durch Verschieben des Cursors die
Helligkeit ein.
F

B
estätigen Sie, um zu speichern und das
Menü zu verlassen.
Bordcomputer
Zeigt Informationen zur aktuellen Fahrt
an (Fahrstrecke, Kraftstoffverbrauch,
Durchschnittsgeschwindigkeit usw.). Je nach Ausführung werden bei Auswahl des
Anzeigemodus „BORDCOMPUTER“ oder
„PERSÖNLICH“ dauerhaft die Daten des
Bordcomputers angezeigt.
In allen anderen Anzeigemodi werden die
Daten durch Drücken des Knopfes am
Ende des Scheibenwischerhebels in einem
speziellen Fenster vorübergehend angezeigt.
F

D
rücken Sie den Knopf am Ende
des Scheibenwischerhebels , um
nacheinander die verschiedenen Felder des
Bordcomputers a nzeigen zu lassen.
Datenanzeige auf dem
Kombiinstrument- Sofortige Anzeige der folgenden
Informationen:
•


Reichweite,
•
m

omentaner Verbrauch,
•

Z
eitzähler von STOP & START.
-

S
trecke „ 1“ mit:
•


Durchschnittsgeschwindigkeit,
•


Durchschnittsverbrauch,
•
z

urückgelegter Entfernung
für die erste Strecke.
-

S
trecke „ 2“ mit:
•


Durchschnittsgeschwindigkeit,
•


Durchschnittsverbrauch,
•
z

urückgelegter Entfernung
für die zweite Strecke.
Rückstellung der Strecke
auf null
F Wenn die gewünschte Strecke angezeigt wird, drücken Sie die Taste am Ende
des Scheibenwischerhebels länger als
2


Sekunden.
1
Bordinstrumente

38
Monochrombildschirm
Anzeigen
Je nach Kontext wird Folgendes angezeigt:
- Uhrzeit
-
Datum
-
A

ußentemperatur (blinkt bei Glatteisgefahr)
-
G

rafische Einparkhilfe

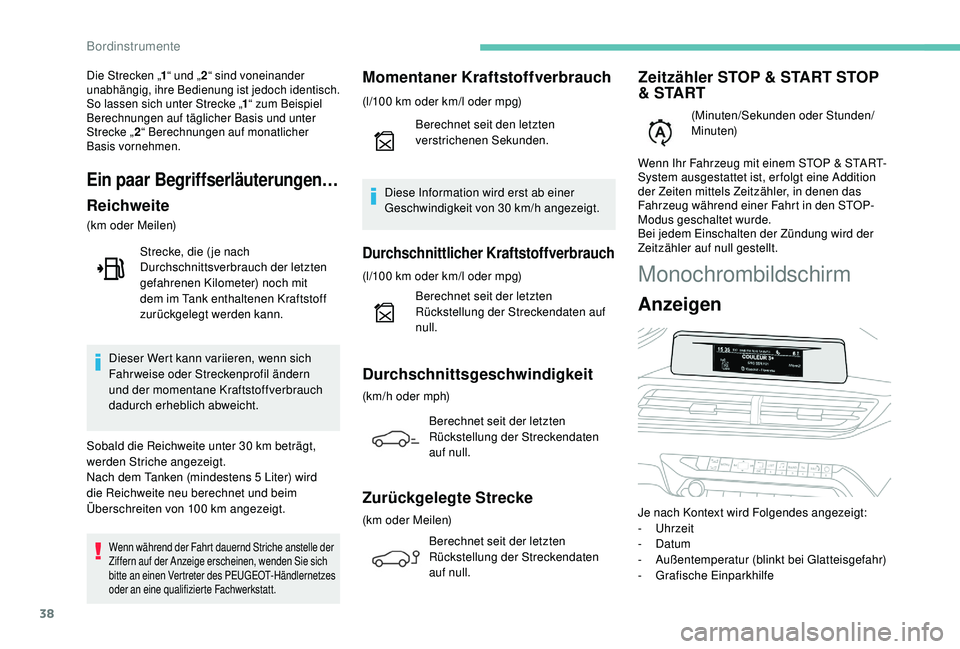

Die Strecken „ 1“ und „ 2“ sind voneinander
unabhängig, ihre Bedienung ist jedoch identisch.
So lassen sich unter Strecke „ 1“ zum Beispiel
Berechnungen auf täglicher Basis und unter
Strecke „ 2“ Berechnungen auf monatlicher
Basis vornehmen.
Ein paar Begriffserläuterungen…
Reichweite
(km oder Meilen)
Wenn während der Fahrt dauernd Striche anstelle der
Ziffern auf der Anzeige erscheinen, wenden Sie sich
bitte an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Dieser Wert kann variieren, wenn sich
Fahrweise oder Streckenprofil ändern
und der momentane Kraftstoffverbrauch
dadurch erheblich abweicht.
Sobald die Reichweite unter 30 km beträgt,
werden Striche angezeigt.
Nach dem Tanken (mindestens 5 Liter) wird
die Reichweite neu berechnet und beim
Ãœberschreiten von 100 km angezeigt. Strecke, die ( je nach
Durchschnittsverbrauch der letzten
gefahrenen Kilometer) noch mit
dem im Tank enthaltenen Kraftstoff
zurückgelegt werden kann.
Momentaner Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)
Berechnet seit den letzten
verstrichenen Sekunden.
Diese Information wird erst ab einer
Geschwindigkeit von 30


km/h angezeigt.
Durchschnittlicher Kraftstoffverbrauch
(l/100 km oder km/l oder mpg)Berechnet seit der letzten
Rückstellung der Streckendaten auf
null.
Durchschnittsgeschwindigkeit
(km/h oder mph)
Berechnet seit der letzten
Rückstellung der Streckendaten
auf null.
Zurückgelegte Strecke
(km oder Meilen)Berechnet seit der letzten
Rückstellung der Streckendaten
auf null.
Zeitzähler STOP & START STOP
& S TA R T
(Minuten/Sekunden oder Stunden/
Minuten)
Wenn Ihr Fahrzeug mit einem STOP & START-
System ausgestattet ist, er folgt eine Addition
der Zeiten mittels Zeitzähler, in denen das
Fahrzeug während einer Fahrt in den STOP-
Modus geschaltet wurde.
Bei jedem Einschalten der Zündung wird der
Zeitzähler auf null gestellt.
Bordinstrumente
