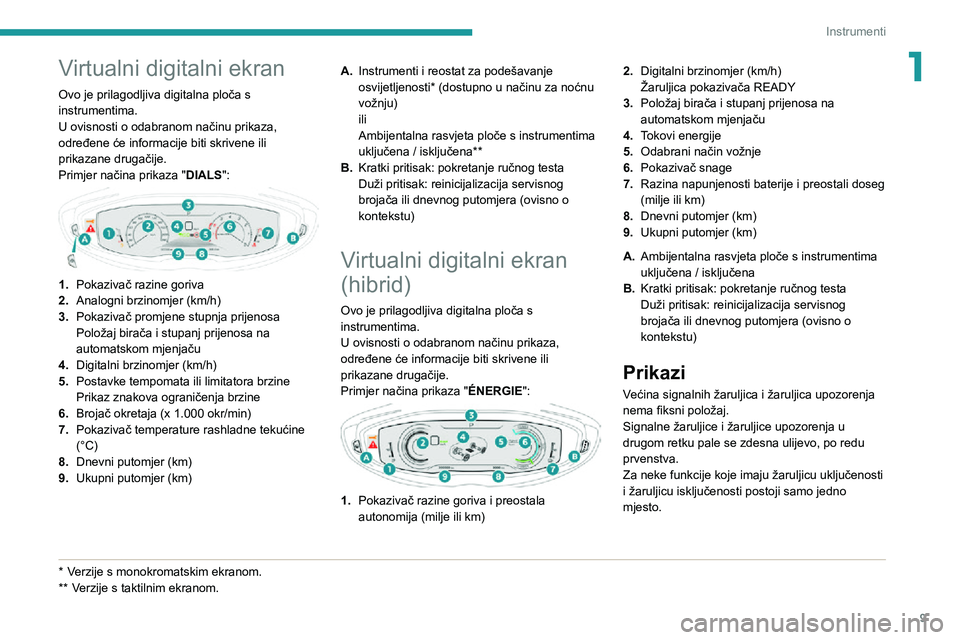

9
Instrumenti
1Virtualni digitalni ekran
Ovo je prilagodljiva digitalna ploča s
instrumentima.
U ovisnosti o odabranom načinu prikaza,
određene će informacije biti skrivene ili
prikazane drugačije.
Primjer načina prikaza "DIALS":


1.Pokazivač razine goriva
2. Analogni brzinomjer (km/h)
3. Pokazivač promjene stupnja prijenosa
Položaj birača i stupanj prijenosa na
automatskom mjenjaču
4. Digitalni brzinomjer (km/h)
5. Postavke tempomata ili limitatora brzine
Prikaz znakova ograničenja brzine
6. Brojač okretaja (x 1.000 okr/min)
7. Pokazivač temperature rashladne tekućine
(°C)
8. Dnevni putomjer (km)
9. Ukupni putomjer (km)
* Verzije s monokromatskim ekranom.
** Verzije s taktilnim ekranom.
A.Instrumenti i reostat za podešavanje
osvijetljenosti * (dostupno u načinu za noćnu
vožnju)
ili
Ambijentalna rasvjeta ploče s instrumentima
uključena / isključena **
B. Kratki pritisak: pokretanje ručnog testa
Duži pritisak: reinicijalizacija servisnog
brojača ili dnevnog putomjera (ovisno o
kontekstu)
Virtualni digitalni ekran
(hibrid)
Ovo je prilagodljiva digitalna ploča s
instrumentima.
U ovisnosti o odabranom načinu prikaza,
određene će informacije biti skrivene ili
prikazane drugačije.
Primjer načina prikaza " ÉNERGIE":


1.Pokazivač razine goriva i preostala
autonomija (milje ili km) 2.
Digitalni brzinomjer (km/h)
Žaruljica pokazivača READY
3. Položaj birača i stupanj prijenosa na
automatskom mjenjaču
4. Tokovi energije
5. Odabrani način vožnje
6. Pokazivač snage
7. Razina napunjenosti baterije i preostali doseg
(milje ili km)
8. Dnevni putomjer (km)
9. Ukupni putomjer (km)
A. Ambijentalna rasvjeta ploče s instrumentima
uključena / isključena
B. Kratki pritisak: pokretanje ručnog testa
Duži pritisak: reinicijalizacija servisnog
brojača ili dnevnog putomjera (ovisno o
kontekstu)
Prikazi
Većina signalnih žaruljica i žaruljica upozorenja
nema fiksni položaj.
Signalne žaruljice i žaruljice upozorenja u
drugom retku pale se zdesna ulijevo, po redu
prvenstva.
Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.

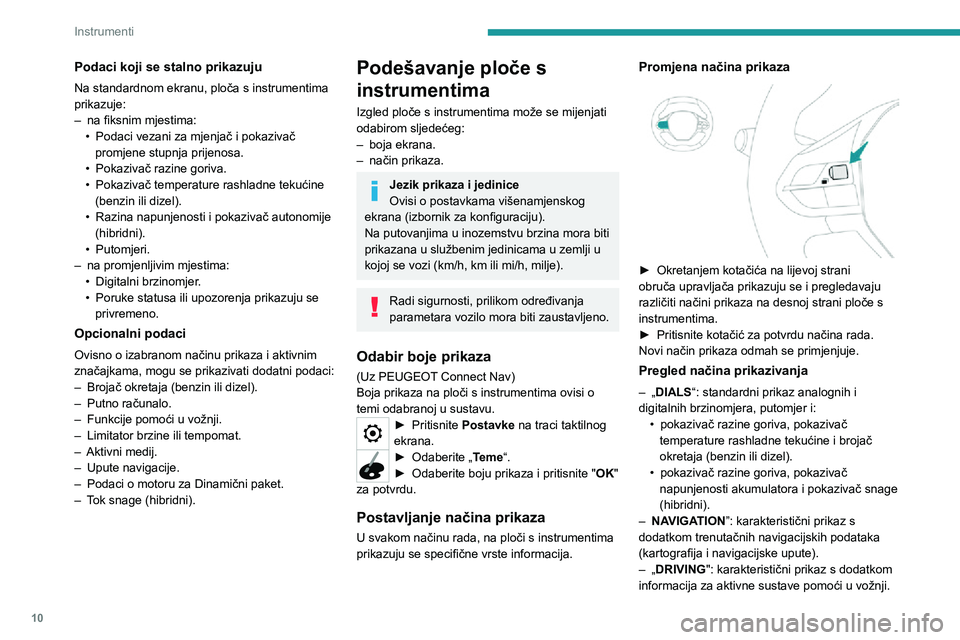

10
Instrumenti
Podaci koji se stalno prikazuju
Na standardnom ekranu, ploča s instrumentima
prikazuje:
– na fiksnim mjestima:• Podaci vezani za mjenjač i pokazivač promjene stupnja prijenosa.• Pokazivač razine goriva.• Pokazivač temperature rashladne tekućine (benzin ili dizel).• Razina napunjenosti i pokazivač autonomije (hibridni).• Putomjeri.– na promjenljivim mjestima:• Digitalni brzinomjer.• Poruke statusa ili upozorenja prikazuju se privremeno.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati dodatni podaci:
– Brojač okretaja (benzin ili dizel).– Putno računalo.– Funkcije pomoći u vožnji.
– Limitator brzine ili tempomat. – Aktivni medij.– Upute navigacije.– Podaci o motoru za Dinamični paket.– Tok snage (hibridni).
Podešavanje ploče s
instrumentima
Izgled ploče s instrumentima može se mijenjati
odabirom sljedećeg:
– boja ekrana.– način prikaza.
Jezik prikaza i jedinice
Ovisi o postavkama višenamjenskog
ekrana (izbornik za konfiguraciju).
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).
Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza
(Uz PEUGEOT Connect Nav)
Boja prikaza na ploči s instrumentima ovisi o
temi odabranoj u sustavu.
► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite „Teme“.► Odaberite boju prikaza i pritisnite "OK"
za potvrdu.
Postavljanje načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.
Promjena načina prikaza

► Okretanjem kotačića na lijevoj strani obruča upravljača prikazuju se i pregledavaju
različiti načini prikaza na desnoj strani ploče s
instrumentima.
► Pritisnite kotačić za potvrdu načina rada.Novi način prikaza odmah se primjenjuje.
Pregled načina prikazivanja
– „DIALS“: standardni prikaz analognih i
digitalnih brzinomjera, putomjer i:
• pokazivač razine goriva, pokazivač temperature rashladne tekućine i brojač
okretaja (benzin ili dizel).
• pokazivač razine goriva, pokazivač napunjenosti akumulatora i pokazivač snage
(hibridni).
– NAVIGATION”: karakteristični prikaz s
dodatkom trenutačnih navigacijskih podataka
(kartografija i navigacijske upute).
– „DRIVING": karakteristični prikaz s dodatkom
informacija za aktivne sustave pomoći u vožnji.

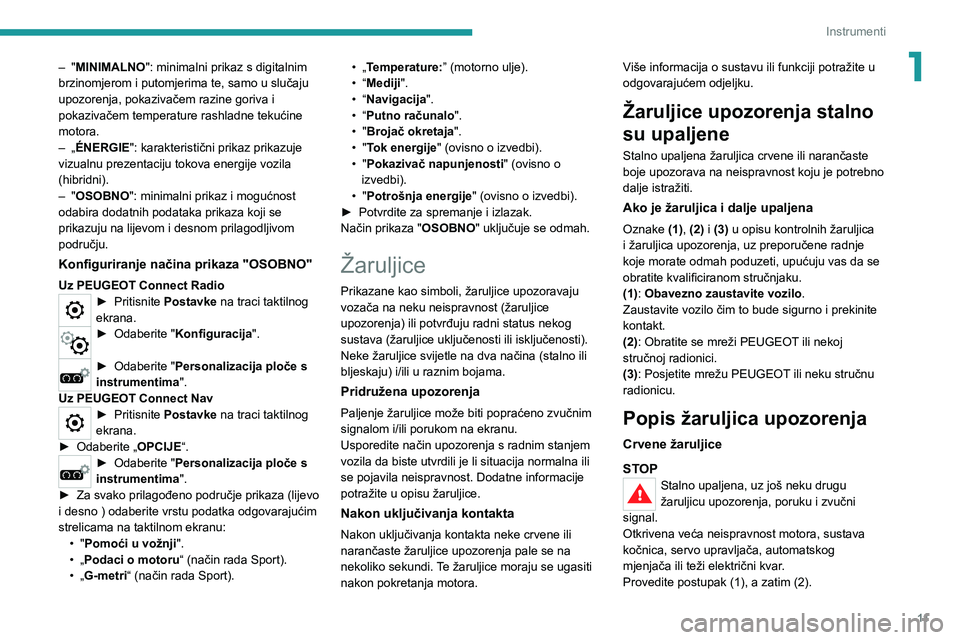

11
Instrumenti
1– "MINIMALNO": minimalni prikaz s digitalnim
brzinomjerom i putomjerima te, samo u slučaju
upozorenja, pokazivačem razine goriva i
pokazivačem temperature rashladne tekućine
motora.
– „ÉNERGIE": karakteristični prikaz prikazuje
vizualnu prezentaciju tokova energije vozila
(hibridni).
– "OSOBNO": minimalni prikaz i mogućnost
odabira dodatnih podataka prikaza koji se
prikazuju na lijevom i desnom prilagodljivom
području.
Konfiguriranje načina prikaza "OSOBNO"
Uz PEUGEOT Connect Radio► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite "Konfiguracija".
► Odaberite "Personalizacija ploče s
instrumentima".
Uz PEUGEOT Connect Nav
► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite „OPCIJE“.► Odaberite "Personalizacija ploče s
instrumentima".
► Za svako prilagođeno područje prikaza (lijevo i desno ) odaberite vrstu podatka odgovarajućim
strelicama na taktilnom ekranu:
• "Pomoći u vožnji ".• „Podaci o motoru “ (način rada Sport).• „G-metri“ (način rada Sport).
• „Temperature:” (motorno ulje).• “Mediji".• “Navigacija".• “Putno računalo ".• "Brojač okretaja".• "Tok energije" (ovisno o izvedbi).• "Pokazivač napunjenosti " (ovisno o
izvedbi).
• "Potrošnja energije" (ovisno o izvedbi).► Potvrdite za spremanje i izlazak.Način prikaza " OSOBNO" uključuje se odmah.
Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora. Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Žaruljice upozorenja stalno
su upaljene
Stalno upaljena žaruljica crvene ili narančaste
boje upozorava na neispravnost koju je potrebno
dalje istražiti.
Ako je žaruljica i dalje upaljena
Oznake (1), (2) i (3) u opisu kontrolnih žaruljica
i žaruljica upozorenja, uz preporučene radnje
koje morate odmah poduzeti, upućuju vas da se
obratite kvalificiranom stručnjaku.
(1): Obavezno zaustavite vozilo
.
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
STOP
Stalno upaljena, uz još neku drugu
žaruljicu upozorenja, poruku i zvučni
signal.
Otkrivena veća neispravnost motora, sustava
kočnica, servo upravljača, automatskog
mjenjača ili teži električni kvar.
Provedite postupak (1), a zatim (2).

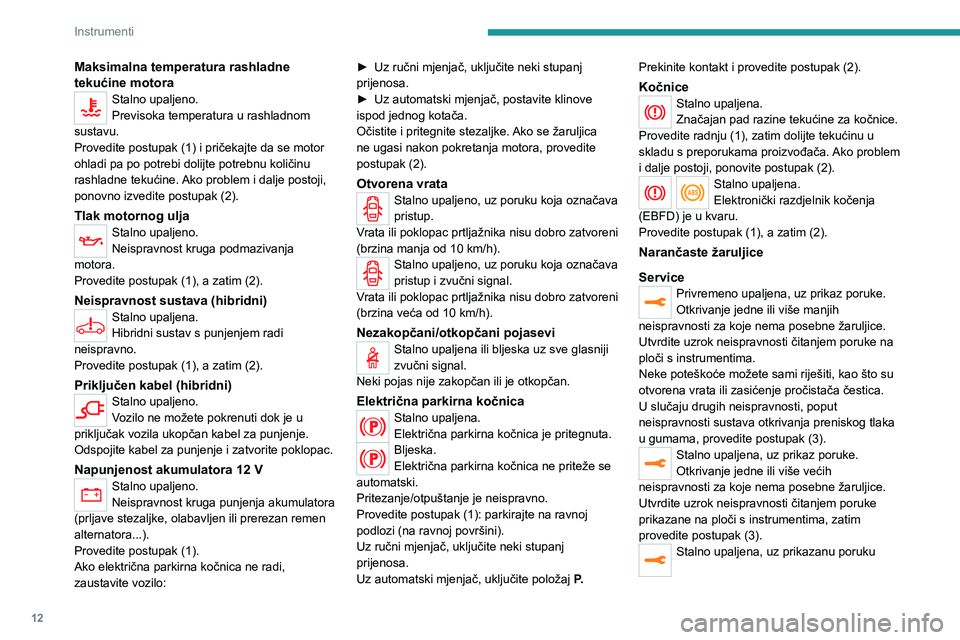

12
Instrumenti
Maksimalna temperatura rashladne
tekućine motora
Stalno upaljeno.
Previsoka temperatura u rashladnom
sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
ponovno izvedite postupak (2).
Tlak motornog uljaStalno upaljeno.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
Neispravnost sustava (hibridni)Stalno upaljena.
Hibridni sustav s punjenjem radi
neispravno.
Provedite postupak (1), a zatim (2).
Priključen kabel (hibridni)Stalno upaljeno.
Vozilo ne možete pokrenuti dok je u
priključak vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
Napunjenost akumulatora 12 VStalno upaljeno.
Neispravnost kruga punjenja akumulatora
(prljave stezaljke, olabavljen ili prerezan remen
alternatora...).
Provedite postupak (1).
Ako električna parkirna kočnica ne radi,
zaustavite vozilo:
► Uz ručni mjenjač, uključite neki stupanj prijenosa.► Uz automatski mjenjač, postavite klinove ispod jednog kotača.
Očistite i pritegnite stezaljke. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
Otvorena vrataStalno upaljeno, uz poruku koja označava
pristup.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina manja od 10 km/h).
Stalno upaljeno, uz poruku koja označava
pristup i zvučni signal.
Vrata ili poklopac prtljažnika nisu dobro zatvoreni
(brzina veća od 10 km/h).
Nezakopčani/otkopčani pojaseviStalno upaljena ili bljeska uz sve glasniji
zvučni signal.
Neki pojas nije zakopčan ili je otkopčan.
Električna parkirna kočnicaStalno upaljena.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Električna parkirna kočnica ne priteže se
automatski.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
podlozi (na ravnoj površini).
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač, uključite položaj P.Prekinite kontakt i provedite postupak (2).
KočniceStalno upaljena.
Značajan pad razine tekućine za kočnice.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, ponovite postupak (2).
Stalno upaljena.
Elektronički razdjelnik kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Narančaste žaruljice
Service
Privremeno upaljena, uz prikaz poruke.
Otkrivanje jedne ili više manjih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima.
Neke poteškoće možete sami riješiti, kao što su
otvorena vrata ili zasićenje pročistača čestica.
U slučaju drugih neispravnosti, poput
neispravnosti sustava otkrivanja preniskog tlaka
u gumama, provedite postupak (3).
Stalno upaljena, uz prikaz poruke.
Otkrivanje jedne ili više većih
neispravnosti za koje nema posebne žaruljice.
Utvrdite uzrok neispravnosti čitanjem poruke
prikazane na ploči s instrumentima, zatim
provedite postupak (3).
Stalno upaljena, uz prikazanu poruku

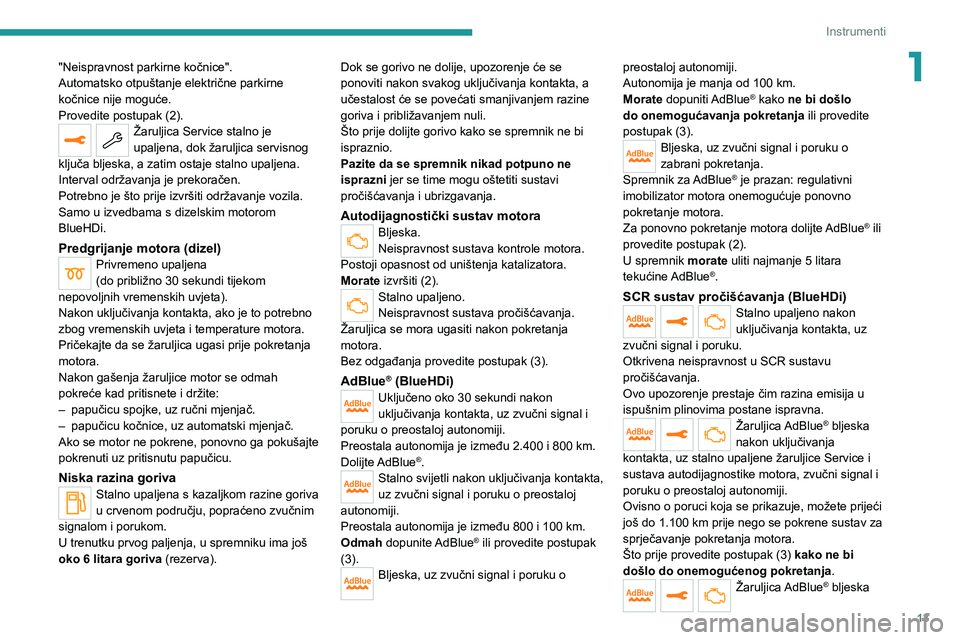

13
Instrumenti
1"Neispravnost parkirne kočnice".
Automatsko otpuštanje električne parkirne
kočnice nije moguće.
Provedite postupak (2).
Žaruljica Service stalno je
upaljena, dok žaruljica servisnog
ključa bljeska, a zatim ostaje stalno upaljena.
Interval održavanja je prekoračen.
Potrebno je što prije izvršiti održavanje vozila.
Samo u izvedbama s dizelskim motorom
BlueHDi.
Predgrijanje motora (dizel)Privremeno upaljena
(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Nakon gašenja žaruljice motor se odmah
pokreće kad pritisnete i držite:
– papučicu spojke, uz ručni mjenjač.– papučicu kočnice, uz automatski mjenjač.
Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Niska razina gorivaStalno upaljena s kazaljkom razine goriva
u crvenom području, popraćeno zvučnim
signalom i porukom.
U trenutku prvog paljenja, u spremniku ima još
oko 6 litara goriva (rezerva). Dok se gorivo ne dolije, upozorenje će se
ponoviti nakon svakog uključivanja kontakta, a
učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Autodijagnostički sustav motoraBljeska.
Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno upaljeno.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
AdBlue® (BlueHDi)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostaloj autonomiji.
Preostala autonomija je između 2.400 i 800 km.Dolijte AdBlue®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostaloj
autonomiji.
Preostala autonomija je između 800 i 100 km.Odmah dopunite AdBlue® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o preostaloj autonomiji.
Autonomija je manja od 100 km.Morate dopuniti AdBlue® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
Bljeska, uz zvučni signal i poruku o
zabrani pokretanja.
Spremnik za AdBlue
® je prazan: regulativni
imobilizator motora onemogućuje ponovno
pokretanje motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
SCR sustav pročišćavanja (BlueHDi)Stalno upaljeno nakon
uključivanja kontakta, uz
zvučni signal i poruku.
Otkrivena neispravnost u SCR sustavu pročišćavanja.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Žaruljica AdBlue® bljeska
nakon uključivanja
kontakta, uz stalno upaljene žaruljice Service i
sustava autodijagnostike motora, zvučni signal i
poruku o preostaloj autonomiji.
Ovisno o poruci koja se prikazuje, možete prijeći
još do 1.100 km prije nego se pokrene sustav za sprječavanje pokretanja motora.
Što prije provedite postupak (3) kako ne bi
došlo do onemogućenog pokretanja .
Žaruljica AdBlue® bljeska

14
Instrumenti

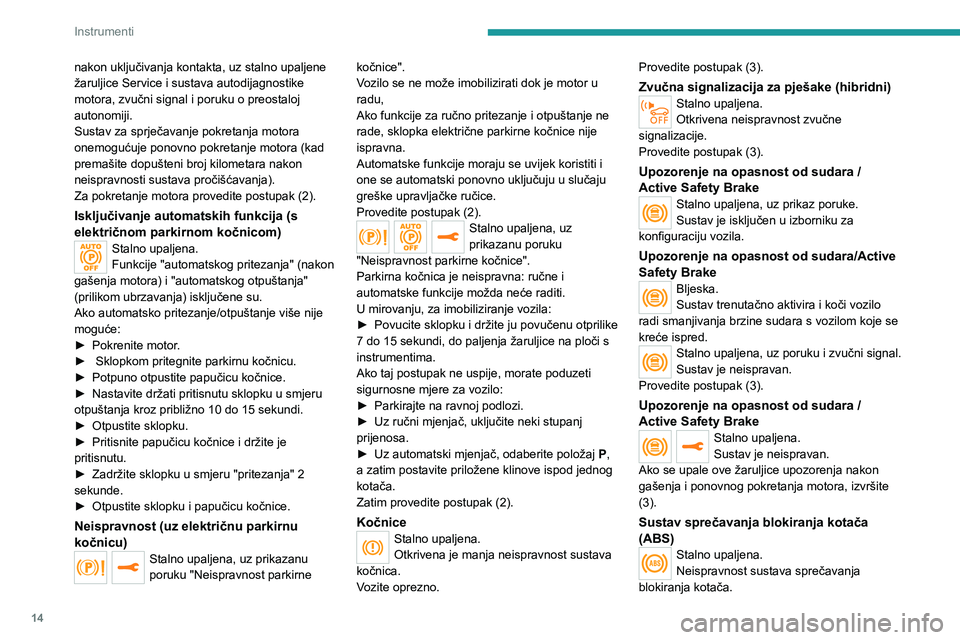

nakon uključivanja kontakta, uz stalno upaljene
žaruljice Service i sustava autodijagnostike
motora, zvučni signal i poruku o preostaloj
autonomiji.
Sustav za sprječavanje pokretanja motora
onemogućuje ponovno pokretanje motora (kad
premašite dopušteni broj kilometara nakon
neispravnosti sustava pročišćavanja).
Za pokretanje motora provedite postupak (2).
Isključivanje automatskih funkcija (s
električnom parkirnom kočnicom)
Stalno upaljena.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su.
Ako automatsko pritezanje/otpuštanje više nije
moguće:
► Pokrenite motor .► Sklopkom pritegnite parkirnu kočnicu.► Potpuno otpustite papučicu kočnice.► Nastavite držati pritisnutu sklopku u smjeru otpuštanja kroz približno 10 do 15 sekundi.► Otpustite sklopku.
► Pritisnite papučicu kočnice i držite je pritisnutu.► Zadržite sklopku u smjeru "pritezanja" 2 sekunde.► Otpustite sklopku i papučicu kočnice.
Neispravnost (uz električnu parkirnu
kočnicu)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje ne
rade, sklopka električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
greške upravljačke ručice.
Provedite postupak (2).
Stalno upaljena, uz
prikazanu poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
► Povucite sklopku i držite ju povučenu otprilike 7 do 15 sekundi, do paljenja žaruljice na ploči s
instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
► Parkirajte na ravnoj podlozi.► Uz ručni mjenjač, uključite neki stupanj
prijenosa.► Uz automatski mjenjač, odaberite položaj P,
a zatim postavite priložene klinove ispod jednog
kotača.
Zatim provedite postupak (2).
KočniceStalno upaljena.
Otkrivena je manja neispravnost sustava
kočnica.
Vozite oprezno. Provedite postupak (3).
Zvučna signalizacija za pješake (hibridni)Stalno upaljena.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Upozorenje na opasnost od sudara / Active Safety BrakeStalno upaljena, uz prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila.
Upozorenje na opasnost od sudara/Active
Safety Brake
Bljeska.
Sustav trenutačno aktivira i koči vozilo
radi smanjivanja brzine sudara s vozilom koje se
kreće ispred.
Stalno upaljena, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Upozorenje na opasnost od sudara / Active Safety Brake
Stalno upaljena.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Sustav sprečavanja blokiranja kotača
(ABS)
Stalno upaljena.
Neispravnost sustava sprečavanja
blokiranja kotača.

15
Instrumenti

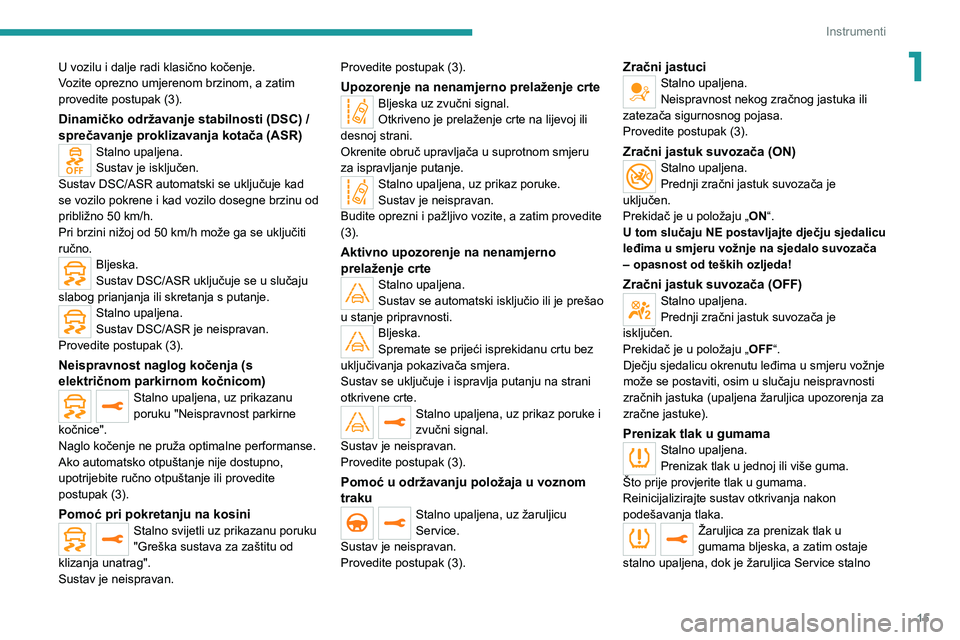

1U vozilu i dalje radi klasično kočenje.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Dinamičko održavanje stabilnosti (DSC) /
sprečavanje proklizavanja kotača (ASR)
Stalno upaljena.
Sustav je isključen.
Sustav DSC/ASR automatski se uključuje kad
se vozilo pokrene i kad vozilo dosegne brzinu od
približno 50 km/h.
Pri brzini nižoj od 50 km/h može ga se uključiti ručno.Bljeska.
Sustav DSC/ASR uključuje se u slučaju
slabog prianjanja ili skretanja s putanje.
Stalno upaljena.
Sustav DSC/ASR je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno upaljena, uz prikazanu
poruku "Neispravnost parkirne
kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan. Provedite postupak (3).
Upozorenje na nenamjerno prelaženje crteBljeska uz zvučni signal.
Otkriveno je prelaženje crte na lijevoj ili
desnoj strani.
Okrenite obruč upravljača u suprotnom smjeru
za ispravljanje putanje.
Stalno upaljena, uz prikaz poruke.
Sustav je neispravan.
Budite oprezni i pažljivo vozite, a zatim provedite
(3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno upaljena.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav se uključuje i ispravlja putanju na strani
otkrivene crte.
Stalno upaljena, uz prikaz poruke i
zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Pomoć u održavanju položaja u voznom
traku
Stalno upaljena, uz žaruljicu
Service.
Sustav je neispravan.
Provedite postupak (3).
Zračni jastuciStalno upaljena.
Neispravnost nekog zračnog jastuka ili
zatezača sigurnosnog pojasa.
Provedite postupak (3).
Zračni jastuk suvozača (ON)Stalno upaljena.
Prednji zračni jastuk suvozača je
uključen.
Prekidač je u položaju „ ON“.
U tom slučaju NE postavljajte dječju sjedalicu
leđima u smjeru vožnje na sjedalo suvozača
– opasnost od teških ozljeda!
Zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Prekidač je u položaju „ OFF“.
Dječju sjedalicu okrenutu leđima u smjeru vožnje
može se postaviti, osim u slučaju neispravnosti
zračnih jastuka (upaljena žaruljica upozorenja za
zračne jastuke).
Prenizak tlak u gumamaStalno upaljena.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Reinicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno

16
Instrumenti

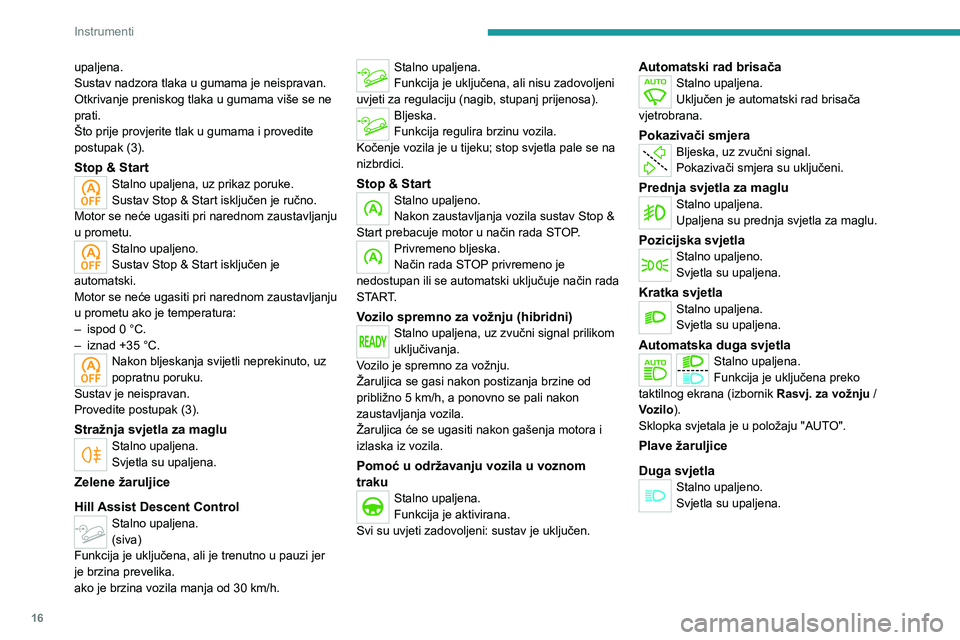

upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Stop & StartStalno upaljena, uz prikaz poruke.
Sustav Stop & Start isključen je ručno.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu.
Stalno upaljeno.
Sustav Stop & Start isključen je
automatski.
Motor se neće ugasiti pri narednom zaustavljanju
u prometu ako je temperatura:
– ispod 0 °C.– iznad +35 °C.Nakon bljeskanja svijetli neprekinuto, uz
popratnu poruku.
Sustav je neispravan.
Provedite postupak (3).
Stražnja svjetla za magluStalno upaljena.
Svjetla su upaljena.
Zelene žaruljice
Hill Assist Descent Control
Stalno upaljena.
(siva)
Funkcija je uključena, ali je trenutno u pauzi jer
je brzina prevelika.
ako je brzina vozila manja od 30 km/h.
Stalno upaljena.
Funkcija je uključena, ali nisu zadovoljeni
uvjeti za regulaciju (nagib, stupanj prijenosa).
Bljeska.
Funkcija regulira brzinu vozila.
Kočenje vozila je u tijeku; stop svjetla pale se na
nizbrdici.
Stop & StartStalno upaljeno.
Nakon zaustavljanja vozila sustav Stop &
Start prebacuje motor u način rada STOP.
Privremeno bljeska.
Način rada STOP privremeno je
nedostupan ili se automatski uključuje način rada
START.
Vozilo spremno za vožnju (hibridni)Stalno upaljena, uz zvučni signal prilikom
uključivanja.
Vozilo je spremno za vožnju.
Žaruljica se gasi nakon postizanja brzine od
približno 5 km/h, a ponovno se pali nakon zaustavljanja vozila.
Žaruljica će se ugasiti nakon gašenja motora i
izlaska iz vozila.
Pomoć u održavanju vozila u voznom
traku
Stalno upaljena.
Funkcija je aktivirana.
Svi su uvjeti zadovoljeni: sustav je uključen.
Automatski rad brisačaStalno upaljena.
Uključen je automatski rad brisača
vjetrobrana.
Pokazivači smjeraBljeska, uz zvučni signal.
Pokazivači smjera su uključeni.
Prednja svjetla za magluStalno upaljena.
Upaljena su prednja svjetla za maglu.
Pozicijska svjetlaStalno upaljeno.
Svjetla su upaljena.
Kratka svjetlaStalno upaljena.
Svjetla su upaljena.
Automatska duga svjetlaStalno upaljena.
Funkcija je uključena preko
taktilnog ekrana (izbornik Rasvj. za vožnju
/ Vozilo).
Sklopka svjetala je u položaju "AUTO".
Plave žaruljice
Duga svjetla
Stalno upaljeno.
Svjetla su upaljena.

17
Instrumenti

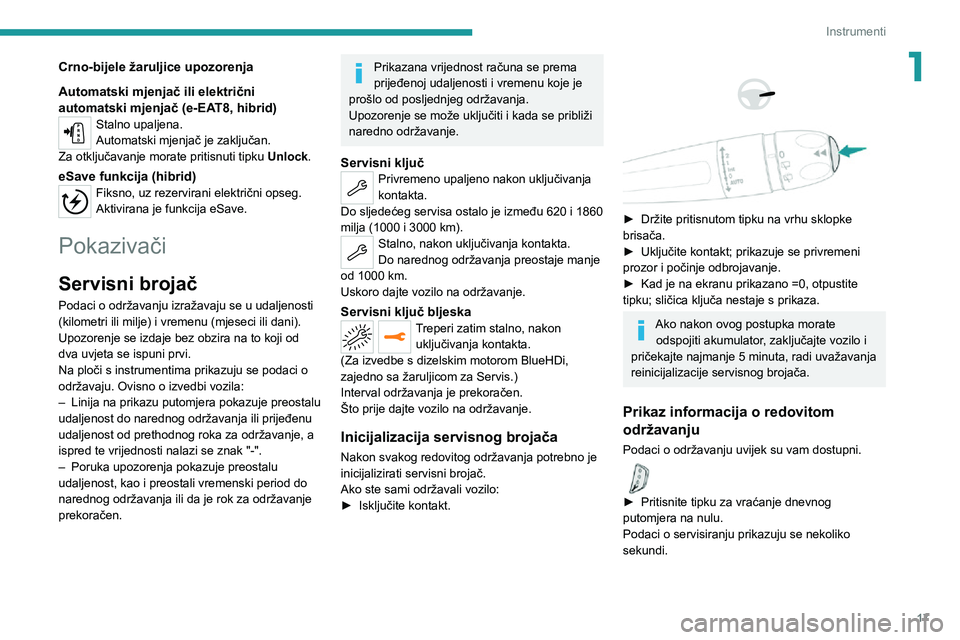

1Crno-bijele žaruljice upozorenja
Automatski mjenjač ili električni
automatski mjenjač (e-EAT8, hibrid)
Stalno upaljena.
Automatski mjenjač je zaključan.
Za otključavanje morate pritisnuti tipku Unlock.
eSave funkcija (hibrid)Fiksno, uz rezervirani električni opseg.
Aktivirana je funkcija eSave.
Pokazivači
Servisni brojač
Podaci o održavanju izražavaju se u udaljenosti
(kilometri ili milje) i vremenu (mjeseci ili dani).
Upozorenje se izdaje bez obzira na to koji od
dva uvjeta se ispuni prvi.
Na ploči s instrumentima prikazuju se podaci o
održavaju. Ovisno o izvedbi vozila:
– Linija na prikazu putomjera pokazuje preostalu udaljenost do narednog održavanja ili prijeđenu
udaljenost od prethodnog roka za održavanje, a
ispred te vrijednosti nalazi se znak "-".
– Poruka upozorenja pokazuje preostalu udaljenost, kao i preostali vremenski period do
narednog održavanja ili da je rok za održavanje
prekoračen.
Prikazana vrijednost računa se prema
prijeđenoj udaljenosti i vremenu koje je
prošlo od posljednjeg održavanja.
Upozorenje se može uključiti i kada se približi
naredno održavanje.
Servisni ključPrivremeno upaljeno nakon uključivanja
kontakta.
Do sljedećeg servisa ostalo je između 620 i 1860
milja (1000 i 3000 km).
Stalno, nakon uključivanja kontakta.
Do narednog održavanja preostaje manje
od 1000 km.
Uskoro dajte vozilo na održavanje.
Servisni ključ bljeskaTreperi zatim stalno, nakon uključivanja kontakta.
(Za izvedbe s dizelskim motorom BlueHDi,
zajedno sa žaruljicom za Servis.)
Interval održavanja je prekoračen.
Što prije dajte vozilo na održavanje.
Inicijalizacija servisnog brojača
Nakon svakog redovitog održavanja potrebno je
inicijalizirati servisni brojač.
Ako ste sami održavali vozilo:
► Isključite kontakt.



► Držite pritisnutom tipku na vrhu sklopke brisača.► Uključite kontakt; prikazuje se privremeni prozor i počinje odbrojavanje.► Kad je na ekranu prikazano =0, otpustite tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti akumulator, zaključajte vozilo i
pričekajte najmanje 5 minuta, radi uvažavanja
reinicijalizacije servisnog brojača.
Prikaz informacija o redovitom
održavanju
Podaci o održavanju uvijek su vam dostupni.
► Pritisnite tipku za vraćanje dnevnog putomjera na nulu.
Podaci o servisiranju prikazuju se nekoliko
sekundi.

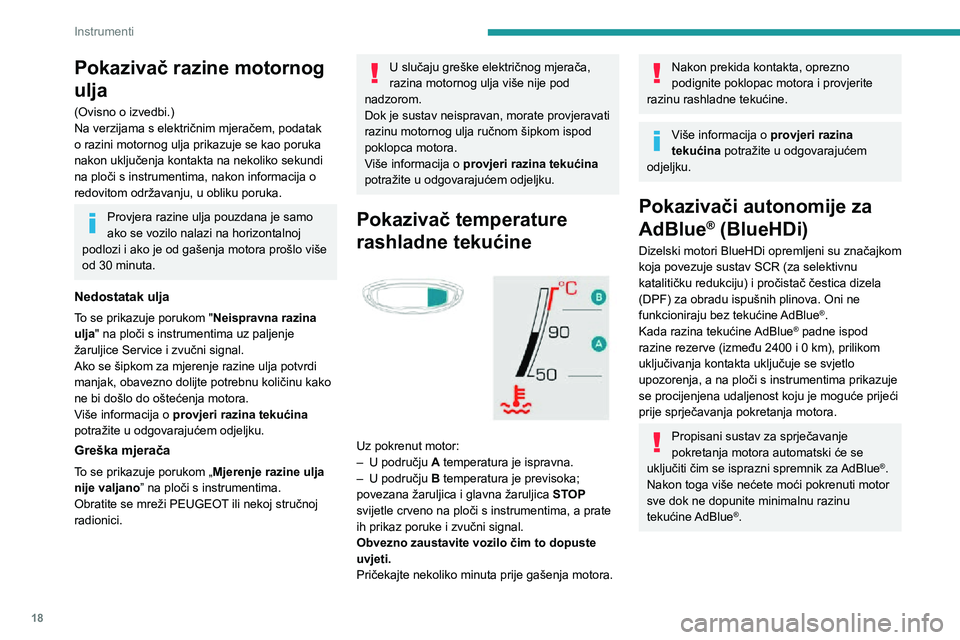

18
Instrumenti
Pokazivač razine motornog
ulja
(Ovisno o izvedbi.)
Na verzijama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se kao poruka
nakon uključenja kontakta na nekoliko sekundi
na ploči s instrumentima, nakon informacija o
redovitom održavanju, u obliku poruka.
Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora prošlo više
od 30 minuta.
Nedostatak ulja
To se prikazuje porukom " Neispravna razina
ulja" na ploči s instrumentima uz paljenje
žaruljice Service i zvučni signal.
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu kako
ne bi došlo do oštećenja motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Greška mjerača
To se prikazuje porukom „ Mjerenje razine ulja
nije valjano ” na ploči s instrumentima.
Obratite se mreži PEUGEOT ili nekoj stručnoj radionici.
U slučaju greške električnog mjerača,
razina motornog ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom ispod
poklopca motora.
Više informacija o provjeri razina tekućina
potražite u odgovarajućem odjeljku.
Pokazivač temperature
rashladne tekućine


Uz pokrenut motor:– U području A temperatura je ispravna.– U području B temperatura je previsoka;
povezana žaruljica i glavna žaruljica STOP
svijetle crveno na ploči s instrumentima, a prate
ih prikaz poruke i zvučni signal.
Obvezno zaustavite vozilo čim to dopuste
uvjeti.
Pričekajte nekoliko minuta prije gašenja motora.
Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazivači autonomije za
AdBlue
® (BlueHDi)
Dizelski motori BlueHDi opremljeni su značajkom
koja povezuje sustav SCR (za selektivnu
katalitičku redukciju) i pročistač čestica dizela
(DPF) za obradu ispušnih plinova. Oni ne
funkcioniraju bez tekućine AdBlue
®.
Kada razina tekućine AdBlue® padne ispod razine rezerve (između 2400 i 0 km), prilikom uključivanja kontakta uključuje se svjetlo
upozorenja, a na ploči s instrumentima prikazuje
se procijenjena udaljenost koju je moguće prijeći
prije sprječavanja pokretanja motora.
Propisani sustav za sprječavanje
pokretanja motora automatski će se
uključiti čim se isprazni spremnik za AdBlue
®.
Nakon toga više nećete moći pokrenuti motor
sve dok ne dopunite minimalnu razinu
tekućine AdBlue
®.
