9
Przyrządy pokładowe
1Wyświetlacz na przedniej
szybie
Ten cyfrowy zestaw wskaźników można
dostosować do indywidualnych potrzeb.
Dostępne są różne tryby wyświetlania, w
których określone informacje są niewidoczne lub
prezentowane w inny sposób.
Przykładowy tryb wyświetlania („LICZNIKI”):


1.Wskaźnik poziomu paliwa
2. Prędkościomierz analogowy (km/h albo mph)
3. Wskaźnik zmiany biegu
Położenie wybieraka i wybrany bieg w
samochodzie z automatyczną skrzynią
biegów
4. Prędkościomierz cyfrowy (km/h albo mph)
5. Wartości zadane tempomatu lub ogranicznika
prędkości
Wyświetlanie znaków ograniczenia prędkości
6. Obrotomierz (× 1000 obr./min)
7. Wskaźnik temperatury płynu chłodzącego
(°C)
8. Licznik przebiegu dziennego (km lub mile)
9. Licznik przebiegu całkowitego (km lub mile)
A. Włączanie / wyłączanie oświetlenia
kameralnego zestawu wskaźników B.
Krótkie naciśnięcie: uruchomienie testu
ręcznego
Długie naciśnięcie: wyzerowanie wskaźnika
serwisowego lub licznika dziennego
przebiegu (w zależności od kontekstu)
Wyświetlacz na przedniej
szybie (Pojazd hybrydowy
typu plug-in)
Ten cyfrowy zestaw wskaźników można
dostosować do indywidualnych potrzeb.
Dostępne są różne tryby wyświetlania, w
których określone informacje są niewidoczne lub
prezentowane w inny sposób.
Przykładowy tryb wyświetlania („ ÉNERGIE”):


1.Wskaźnik poziomu paliwa i pozostały zasięg
(km lub mile)
2. Prędkościomierz cyfrowy (km/h albo mph)
Kontrolka READY
3. Stan skrzyni biegów
4. Przepływ energii
5. Wybrany tryb jazdy
6. Wskaźnik mocy
7.Poziom naładowania akumulatora i pozostały
zasięg (km lub mile)
8. Licznik przebiegu dziennego (km lub mile)
9. Licznik przebiegu całkowitego (km lub mile)
A. Włączanie / wyłączanie oświetlenia
kameralnego zestawu wskaźników
B. Krótkie naciśnięcie: uruchomienie testu
ręcznego
Długie naciśnięcie: wyzerowanie wskaźnika
serwisowego lub licznika dziennego
przebiegu (w zależności od kontekstu)
W trybie napędu całkowicie
elektrycznego prędkość jest wyświetlana
w kolorze niebieskim.
Wyświetlane informacje
Większość kontrolek nie ma stałego położenia.
Kontrolki z drugiego wiersza są wyświetlane od
strony prawej do lewej według ważności.
Dla niektórych funkcji posiadających oddzielne
kontrolki, które sygnalizują włączenie i
wyłączenie, jest przypisana tylko jedna
lokalizacja.
Informacje wyświetlane przez cały czas
Standardowy zestaw informacji pokazywanych w
zestawie wskaźników obejmuje:
–

W stałych miejscach:
•


Informacje związane ze skrzynią biegów i
wskaźnikiem zmiany biegu
•


Wskaźnik poziomu paliwa

10
Przyrządy pokładowe
• Wskaźnik temperatury płynu chłodzącego
(silnik benzynowy lub Diesla)
•

Wskaźnik naładowania akumulatora i
zasięgu (pojazd hybrydowy typu plug-in)
•


Liczniki przebiegu
–


W różnych miejscach:
•


Prędkościomierz cyfrowy
•


W
yświetlane tymczasowo komunikaty o
stanie lub alarmach
Informacje opcjonalne
W zależności od wybranego trybu wyświetlania
i włączonych funkcji mogą się pojawiać także
następujące informacje dodatkowe:
–

Obrotomierz (silnik benzynowy lub Diesla)
–


Komputer pokładowy
–


Funkcje wspomagania jazdy
–


Ogranicznik prędkości lub tempomat
–


Włączone multimedia
–


Instrukcje nawigacji
–


Informacje dotyczące silnika w trybie pakietu
dynamicznego
–


Przepływ energii (pojazd hybrydowy typu
plug-in).
Personalizacja zestawu
wskaźników
W niektórych wersjach istnieje możliwość
dostosowania wyglądu zestawu wskaźników
(kolorystyki i/lub trybu wyświetlania) do
indywidualnych upodobań.
Język i jednostki
Te pozycje zależą od ustawień ekranu
wielofunkcyjnego (menu konfiguracji).
Podczas podróży zagranicznych prędkość
musi być wyświetlana w oficjalnych
jednostkach miary danego kraju (km/h i km
lub mph i milach).
Ze względów bezpieczeństwa ustawienia
te należy wprowadzać na postoju.
Wybór kolorystyki wyświetlacza
W zależności od wersji kolor informacji
pokazywanych w zestawie wskaźników zależy
od wybranego tu motywu kolorystycznego.
Ustawienia tej funkcji wybiera się za
pośrednictwem menu Ustawienia na
ekranie dotykowym.
Wybór trybu wyświetlania
Każdemu trybowi jest przypisany określony
rodzaj informacji wyświetlanych w zestawie
wskaźników.


► Za pomocą pokrętła po lewej stronie
kierownicy wyświetlać i przewijać poszczególne
tryby w prawej części zestawu wskaźników
.
►

Nacisnąć pokrętło, aby zatwierdzić wybór
trybu.
Nowy tryb wyświetlania zostanie natychmiast
zastosowany

.
Tryby wyświetlania
– „LICZNIKI”: standardowy tryb wyświetlania
prędkościomierza analogowego i cyfrowego,
licznika przebiegu, jak również: •

wskaźnika poziomu paliwa, wskaźnika
temperatury płynu chłodzącego i
obrotomierza (silnik benzynowy lub Diesla);
•


wskaźnika poziomu paliwa, wskaźnika
naładowania akumulatora i wskaźnika mocy
(pojazd hybrydowy typu plug-in).
–


„
NAWIGACJA”: bieżące informacje układu
nawigacji (mapa i instrukcje).
–

„
JAZDA”: informacje układów wspomagania
jazdy.

11
Przyrządy pokładowe
1– „MINIMALNY”: wyświetlanie minimalnego
zestawu informacji z prędkościomierzem
cyfrowym i licznikami przebiegu, a w razie
alarmu dodatkowo ze wskaźnikiem poziomu
paliwa i wskaźnikiem temperatury płynu
chłodzącego.
–

„
ÉNERGIE”: wizualizacja przepływu energii
(pojazd hybrydowy typu plug-in).
–

„
OSOBISTY ”: wyświetlanie minimalnego
zestawu informacji z możliwością wybrania
informacji opcjonalnych do pokazywania w
spersonalizowanej strefie wyświetlania po lewej i
prawej stronie.
Konfigurowanie trybu wyświetlania
„OSOBISTY”
Wersje z PEUGEOT Connect Radio► Nacisnąć Ustawienia na pasku
ekranu dotykowego.
► Wybrać „Konfiguracja”.
► Wybrać „Personalizacja zestawu
wskaźników”.
Wersje z PEUGEOT Connect Nav
► Nacisnąć Ustawienia na pasku
ekranu dotykowego.
►

W

ybrać „OPCJA”.
► Wybrać „Personalizacja zestawu
wskaźników”.
►

Dla każdej spersonalizowanej strefy
wyświetlania (lewej i prawej) wybrać typ
informacji na ekranie dotykowym za pomocą
odpowiednich strzałek przewijania: •


„
Wspomaganie jazdy”.
•
„
Informacje o silniku
” (w zależności od
wersji)
•
„
Przyspieszenie” (w zależności od wersji)
•
„
Temperatura” (olej silnikowy)
•
„
Media”.
•
„
Nawigacja”.
•
„
Komputer pokładowy
”.
•
„
Obrotomierz”.
•
„
Przepływ energii” (w zależności od wersji)
•
„
Wskaźnik mocy” (w zależności od wersji)
•
„
Zużycie energii” (w zależności od wersji)
►
Zatwierdzić, aby zapisać ustawienie i
zamknąć menu.
Zostanie natychmiast wyświetlony tryb
„
OSOBISTY
”.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
symboli informują kierowcę o usterce (kontrolki
alarmowe) lub stanie działania układu (kontrolka
włączenia lub wyłączenia). Niektóre kontrolki
świecą na dwa sposoby (w sposób ciągły lub
migają) oraz/lub w kilku kolorach.
Ostrzeżenia powiązane
Zapaleniu się kontrolki może towarzyszyć sygnał
dźwiękowy i/lub komunikat wyświetlany na
ekranie.
Na podstawie związku powiadomienia ze stanem
pracy samochodu można stwierdzić, czy jest to
sytuacja normalna, czy wystąpiła usterka. Więcej informacji zawierają opisy poszczególnych
kontrolek.
Po włączeniu zapłonu
Niektóre czerwone lub pomarańczowe kontrolki
alarmowe włączają się na kilka sekund w
momencie włączenia zapłonu. Powinny one
zgasnąć po uruchomieniu silnika.
Więcej informacji na temat układu lub funkcji
zawierają odpowiednie rozdziały.
Stałe świecenie kontrolki
Zaświecenie się czerwonej lub pomarańczowej
kontrolki ostrzegawczej oznacza, że mogła
wystąpić usterka wymagająca dodatkowej
diagnostyki.
Gdy kontrolka nie gaśnie
Odniesienia
(1), (2) oraz (3) w opisie kontrolki
wskazują, czy poza niezwłocznym podjęciem
zalecanych działań trzeba również skontaktować
się z wykwalifikowanym specjalistą.
(1): należy zatrzymać samochód .
Jak najszybciej zatrzymać pojazd, zachowując
wszelkie środki bezpieczeństwa, i wyłączyć
zapłon.
(2): Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
(3): Udać się do ASO sieci PEUGEOT lub do
warsztatu specjalistycznego.

12
Przyrządy pokładowe
Lista kontrolek
Kontrolki w kolorze czerwonym
STOP
Świeci w sposób ciągły, czemu
towarzyszy świecenie innej kontrolki
alarmowej oraz wyświetlenie komunikatu i
włączenie sygnału dźwiękowego.
Wykryto poważną usterkę silnika, układu
hamulcowego, układu kierowniczego ze
wspomaganiem, automatycznej skrzyni biegów
lub poważną usterkę elektryczną.
Wykonać czynność (1), a następnie (2).
Maksymalna temperatura płynu
chłodzącego
Świeci w sposób ciągły.
Zbyt wysoka temperatura w układzie
chłodzenia.
Wykonać czynność (1). Jeżeli trzeba dolać
płynu, zaczekać, aż silnik ostygnie. Jeżeli
problem będzie się utrzymywać, wykonać
czynność (2).
Ciśnienie oleju silnikowegoŚwieci w sposób ciągły.
Usterka układu smarowania silnika.
Wykonać czynność (1), a następnie (2).
Usterka układu (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły.
Wystąpiła usterka hybrydowego układu
napędowego typu plug-in.
Wykonać czynność (1), a następnie (2).
Przewód podłączony (pojazd hybrydowy
typu plug-in)
Świeci w sposób ciągły po włączeniu
zapłonu.
Przewód ładowania jest podłączony do gniazda
w pojeździe.
Świeci w sposób ciągły po włączeniu
zapłonu i wyświetlany jest komunikat.
Rozruch nie jest możliwy, gdy przewód
ładowania jest podłączony do gniazda w
samochodzie.
Odłączyć przewód ładowania i zamknąć klapkę.
Ładowanie akumulatora 12 VŚwieci w sposób ciągły.
Obwód ładowania akumulatora nie
działa prawidłowo (np. zanieczyszczone zaciski,
poluzowany lub odłączony pasek alternatora).
Wykonać czynność (1).
Jeśli elektryczny hamulec postojowy przestanie
działać, unieruchomić pojazd:
►

W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
włożyć pod jedno z kół kliny

.
Oczyścić i dokręcić zaciski. Jeśli kontrolka nie
zgaśnie po uruchomieniu silnika, wykonać (2).
Otwarte drzwiŚwieci w sposób ciągły, czemu
towarzyszy komunikat wskazujący
możliwość uzyskania dostępu.
Drzwi lub tylna klapa nie są prawidłowo
zamknięte (prędkość poniżej 10 km/h).
Świeci w sposób ciągły, czemu
towarzyszy komunikat wskazujący
możliwość uzyskania dostępu i sygnał
dźwiękowy.
Drzwi lub tylna klapa nie są prawidłowo
zamknięte (prędkość powyżej 10 km/h).
Niezapięty/odpięty pas bezpieczeństwaŚwieci w sposób ciągły lub miga, czemu
towarzyszy sygnał dźwiękowy o
narastającym natężeniu.
Pas bezpieczeństwa nie jest zapięty lub został
odpięty.
Elektryczny hamulec postojowyŚwieci w sposób ciągły.
Elektryczny hamulec postojowy jest
włączony.
Miga.
Problem przy włączaniu/wyłączaniu.
Wykonać czynność (1): zaparkować na płaskiej i
równej powierzchni.
W pojeździe z manualną skrzynią biegów
włączyć bieg.
W pojeździe z automatyczną skrzynią biegów
wybrać położenie P.
Wyłączyć zapłon i wykonać czynność (2).
HamulceŚwieci w sposób ciągły.
Poziom płynu hamulcowego w obwodzie
hamowania znacznie spadł.
Wykonać (1), po czym uzupełnić poziom
płynu hamulcowego zgodnie z zaleceniami

13
Przyrządy pokładowe
1producenta. Jeżeli problem będzie się
utrzymywać, wykonać czynność (2).
Świeci w sposób ciągły.
Usterka elektronicznego
rozdzielacza siły hamowania (EBFD).
Wykonać czynność (1), a następnie (2).
Kontrolki w kolorze pomarańczowym
Kontrolka serwisowa
Świeci przez pewien czas, czemu
towarzyszy wyświetlanie komunikatu.
Wykrycie jednej lub kilku drobnych usterek, które
nie mają przypisanych specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników.
Z niektórymi usterkami można uporać się
samodzielnie, np. z wymianą baterii w pilocie
zdalnego sterowania.
W razie innych usterek, na przykład układu
wykrywania niedopompowania opon, wykonać
(3).
Świeci w sposób ciągły, z towarzyszącym
komunikatem.
Wykrycie jednej lub kilku poważnych usterek,
które nie mają przypisanych specjalnych
kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w zestawie
wskaźników, a następnie wykonać (3).
Świeci w sposób ciągły, czemu
towarzyszy komunikat „ Usterka hamulca
postojowego ”.
Funkcja automatycznego zwalniania
elektrycznego hamulca postojowego jest
niedostępna.
Wykonać czynność (2).
Kontrolka serwisowa świeci w
sposób ciągły, a symbol klucza
serwisowego najpierw miga, po czym świeci w
sposób ciągły.
Został przekroczony termin przeglądu.
Należy jak najszybciej wykonać przegląd
pojazdu.
Dotyczy tylko wersji z silnikiem BlueHDi Diesel.
Układ świec żarowych (silnik Diesla)Świeci przez pewien czas
(do około 30 sekund w warunkach bardzo
niskiej temperatury).
Zapala się po włączeniu zapłonu, gdy wymagają
tego warunki atmosferyczne i temperatura
silnika.
Przed rozruchem zaczekać na zgaśnięcie
kontrolki.
Po zgaśnięciu kontrolki rozruch nastąpi
natychmiast, pod warunkiem wciśnięcia i
przytrzymania:
–

pedału sprzęgła w przypadku pojazdów z
manualną skrzynią biegów

,
–

pedału hamulca w przypadku pojazdów z
automatyczną skrzynią biegów

.
Jeśli silnik się nie uruchamia, ponowić próbę,
trzymając stopę na wciśniętym pedale.
Niski poziom paliwaŚwieci w sposób ciągły, z poziomem
rezerwy w kolorze czerwonym, czemu
towarzyszy sygnał dźwiękowy oraz wyświetlenie
komunikatu.
Gdy kontrolka zapali się po raz pierwszy, w
zbiorniku znajduje się

około 6 litrów paliwa
(poziom rezerwy).
Do czasu zatankowania wystarczającej ilości
paliwa alarm będzie aktywowany po każdym
włączeniu zapłonu, a jego częstotliwość będzie
rosnąć wraz ze zmniejszającym się poziomem
paliwa.
Należy jak najszybciej zatankować paliwo, aby
uniknąć awarii.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy ,
gdyż może to spowodować uszkodzenie układu
oczyszczania spalin i wtryskowego.
Układ autodiagnostyki silnikaMiga.
Usterka układu sterowania pracą silnika.
Występuje ryzyko zniszczenia katalizatora.
Konieczne jest wykonanie czynności (2).
Świeci w sposób ciągły.
Usterka układu oczyszczania spalin.
Kontrolka powinna zgasnąć po uruchomieniu
silnika.
Niezwłocznie wykonać czynność (3).

14
Przyrządy pokładowe

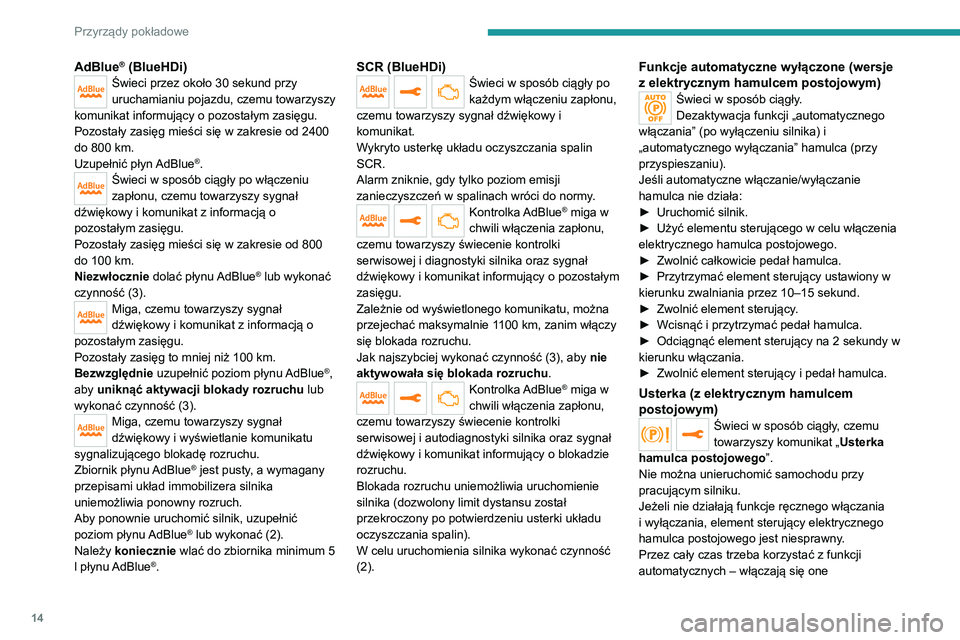

AdBlue® (BlueHDi)Świeci przez około 30 sekund przy
uruchamianiu pojazdu, czemu towarzyszy
komunikat informujący o pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 2400
do 800
km.
Uzupełnić płyn AdBlue
®.Świeci w sposób ciągły po włączeniu
zapłonu, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg mieści się w zakresie od 800
do 100
km.
Niezwłocznie dolać płynu AdBlue
® lub wykonać
czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i komunikat z informacją o
pozostałym zasięgu.
Pozostały zasięg to mniej niż 100
km.
Bezwzględnie uzupełnić poziom płynu AdBlue
®,
aby uniknąć aktywacji blokady rozruchu lub
wykonać czynność (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i wyświetlanie komunikatu
sygnalizującego blokadę rozruchu.
Zbiornik płynu AdBlue
® jest pusty, a wymagany
przepisami układ immobilizera silnika
uniemożliwia ponowny rozruch.
Aby ponownie uruchomić silnik, uzupełnić
poziom płynu AdBlue
® lub wykonać (2).
Należy koniecznie wlać do zbiornika minimum 5
l płynu AdBlue
®.
SCR (BlueHDi)Świeci w sposób ciągły po
każdym włączeniu zapłonu,
czemu towarzyszy sygnał dźwiękowy i
komunikat.
Wykryto usterkę układu oczyszczania spalin
SCR.
Alarm zniknie, gdy tylko poziom emisji
zanieczyszczeń w spalinach wróci do normy.
Kontrolka AdBlue® miga w
chwili włączenia zapłonu,
czemu towarzyszy świecenie kontrolki
serwisowej i diagnostyki silnika oraz sygnał
dźwiękowy i komunikat informujący o pozostałym
zasięgu.
Zależnie od wyświetlonego komunikatu, można
przejechać maksymalnie 1100

km, zanim włączy
się blokada rozruchu.
Jak najszybciej wykonać czynność (3), aby nie
aktywowała się blokada rozruchu .
Kontrolka AdBlue® miga w
chwili włączenia zapłonu,
czemu towarzyszy świecenie kontrolki
serwisowej i autodiagnostyki silnika oraz sygnał
dźwiękowy i komunikat informujący o blokadzie
rozruchu.
Blokada rozruchu uniemożliwia uruchomienie
silnika (dozwolony limit dystansu został
przekroczony po potwierdzeniu usterki układu
oczyszczania spalin).
W celu uruchomienia silnika wykonać czynność
(2).
Funkcje automatyczne wyłączone (wersje
z elektrycznym hamulcem postojowym)
Świeci w sposób ciągły.
Dezaktywacja funkcji „automatycznego
włączania” (po wyłączeniu silnika) i
„automatycznego wyłączania” hamulca (przy
przyspieszaniu).
Jeśli automatyczne włączanie/wyłączanie
hamulca nie działa:
►

Uruchomić silnik.
►


Użyć elementu sterującego w celu włączenia
elektrycznego hamulca postojowego.
►


Zwolnić całkowicie pedał hamulca.
►


Przytrzymać element sterujący ustawiony w
kierunku zwalniania przez 10–15

sekund.
►

Zwolnić element sterujący
.
►

Wcisnąć i przytrzymać pedał hamulca.
►


Odciągnąć element sterujący na 2
sekundy w
kierunku włączania.
►

Zwolnić element sterujący i pedał hamulca.
Usterka (z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „ Usterka
hamulca postojowego ”.
Nie można unieruchomić samochodu przy
pracującym silniku.
Jeżeli nie działają funkcje ręcznego włączania
i wyłączania, element sterujący elektrycznego
hamulca postojowego jest niesprawny.
Przez cały czas trzeba korzystać z funkcji
automatycznych – włączają się one

15
Przyrządy pokładowe
1automatycznie w przypadku uszkodzenia
elementu sterującego.
Wykonać czynność (2).
Świeci w sposób ciągły,
czemu towarzyszy
komunikat „Usterka hamulca postojowego”.
Wystąpiła usterka hamulca postojowego.
Funkcje obsługiwane ręcznie i automatycznie
mogą nie działać.
Gdy pojazd stoi, wykonać następującą czynność,
aby go unieruchomić:
►

Pociągnąć element sterujący elektrycznego
hamulca postojowego i przytrzymać przez około
7–15 sekund, aż zapali się kontrolka w zestawie
wskaźników

.
Jeżeli to nie pomoże, unieruchomić pojazd w
następujący sposób:
►

Zaparkować na równej nawierzchni.
►


W pojeździe z manualną skrzynią biegów
włączyć bieg.
►


W pojeździe z automatyczną skrzynią biegów
włączyć tryb

P i włożyć pod jedno z kół kliny
dostarczone z samochodem.
Następnie wykonać czynność (2).
HamulceŚwieci w sposób ciągły.
Wykryto drobną usterkę układu
hamulcowego.
Jechać ostrożnie.
Wykonać czynność (3).
Sygnał dźwiękowy dla pieszych (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły.
Wykrycie usterki sygnału dźwiękowego.
Wykonać czynność (3).
Distance Alert/Active Safety BrakeŚwieci w sposób ciągły wraz z
wyświetlonym komunikatem.
Układ został wyłączony za pośrednictwem
ekranu dotykowego (menu Driving/ Samochód).
Miga.
Układ włącza się i przez chwilę
wyhamowuje pojazd, aby zmniejszyć prędkość
w razie zagrożenia zderzenia z pojazdem
znajdującym się z przodu.
Więcej informacji zawiera rozdział Jazda.
Świeci w sposób ciągły, z towarzyszącym
komunikatem i sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Świeci w sposób ciągły.
System jest uszkodzony.
Jeżeli te kontrolki włączają się po wyłączeniu
silnika, a następnie jego ponownym
uruchomieniu, należy wykonać czynność (3).
Świeci w sposób ciągły.
Układ jest tymczasowo wyłączany,
ponieważ wykryto kierowcę i/lub pasażera z
przodu (w zależności od wersji), ale nie został
zapięty odpowiedni pas bezpieczeństwa.
Układ zapobiegający blokowaniu się kół
przy hamowaniu (ABS)
Świeci w sposób ciągły.
Usterka układu zapobiegającego
blokowaniu się kół.
Hamulce pojazdu nadal działają.
Jedź ostrożnie z umiarkowaną prędkością,
następnie wykonaj (3).
Układ dynamicznej kontroli stabilności
(DSC) / układ zapobiegający poślizgowi
kół (ASR)
Świeci w sposób ciągły.
Układ jest wyłączony.
Układ DSC/ASR włącza się automatycznie
po uruchomieniu zapłonu i po przekroczeniu
prędkości około 50
km/h.
Przy prędkości poniżej 50
km/h można go
włączyć ręcznie.
Miga.
Układ DSC/ASR włącza się w przypadku
problemów z przyczepnością lub torem jazdy.
Świeci w sposób ciągły.
Wystąpiła usterka układu DSC/ASR.
Wykonać czynność (3).
Usterka układu hamowania awaryjnego
(wersje z elektrycznym hamulcem
postojowym)
Świeci w sposób ciągły, czemu
towarzyszy komunikat „ Usterka
hamulca postojowego ”.
Hamowanie awaryjne nie odbywa się z
optymalną siłą.

16
Przyrządy pokładowe
Jeśli funkcja automatycznego zwalniania nie
działa, należy zwolnić hamulec ręcznie lub
wykonać czynność (3).
Wspomaganie ruszania na wzniesieniuŚwieci w sposób ciągły, czemu
towarzyszy komunikat „Usterka
wspomagania ruszania na wzniesieniu ”.
System jest uszkodzony.
Wykonać czynność (3).
Alarm niezamierzonego przekroczenia liniiMiga wraz z towarzyszącym sygnałem
dźwiękowym.
Wykryto przekroczenie linii z lewej lub z prawej
strony.
Obrócić koło kierownicy w przeciwną stronę w
celu przywrócenia prawidłowego toru jazdy.
Świeci się, a na ekranie wyświetlany jest
komunikat.
System jest uszkodzony.
Zachowaj czujność i jedź ostrożnie, następnie
wykonaj (3).
Aktywne wspomaganie utrzymywania
pasa ruchu
Miga.
Przewidywane przekroczenie linii
przerywanej bez włączenia kierunkowskazu.
Układ uaktywnia się, a następnie koryguje tor
jazdy po stronie wykrytej linii.
Więcej informacji znajduje się w rozdziale Jazda.
Świeci w sposób ciągły, z
towarzyszącym komunikatem i
sygnałem dźwiękowym.
System jest uszkodzony.
Wykonać czynność (3).
Monitorowanie pasa ruchuŚwieci w sposób ciągły wraz z
kontrolką serwisową.
System jest uszkodzony.
Wykonać czynność (3).
Poduszki powietrzneŚwieci w sposób ciągły.
Usterka jednej z poduszek powietrznych
lub jednego z napinaczy pirotechnicznych pasów
bezpieczeństwa.
Wykonać czynność (3).
Czołowa poduszka powietrzna pasażera
(wł.)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest włączona.
Przełącznik znajduje się w pozycji „ ON”.
W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku jazdy
na przednim siedzeniu, ponieważ grozi to
poważnymi obrażeniami!
Czołowa poduszka powietrzna
pasażera (OFF)
Świeci w sposób ciągły.
Czołowa poduszka powietrzna pasażera
jest wyłączona.
Przełącznik jest ustawiony w położeniu „ OFF”.Fotelik dziecięcy można zamontować tyłem
do kierunku jazdy, o ile nie występuje usterka
poduszek powietrznych (świeci się kontrolka
poduszek powietrznych).
Niedopompowanie oponŚwieci w sposób ciągły.
Zbyt niskie ciśnienie w co najmniej jednej
oponie.
Jak najszybciej sprawdzić ciśnienie w
ogumieniu.
Po skorygowaniu ciśnienia ponownie
zanicjalizować układ.
Kontrolka niskiego ciśnienia w
oponach miga, a następnie świeci
w sposób ciągły wraz z kontrolką serwisową.
Usterka układu monitorowania ciśnienia w
oponach.
Wykrywanie niedopompowania opon jest
niedostępne.
Jak najszybciej sprawdzić ciśnienie w ogumieniu
i wykonać czynność (3).
Stop & Start
Świeci w sposób ciągły, z towarzyszącym
komunikatem.
Układ Stop & Start został wyłączony ręcznie.
Silnik nie wyłączy się podczas następnego
zatrzymania.
Świeci w sposób ciągły.
Układ Stop & Start został wyłączony
automatycznie.

17
Przyrządy pokładowe
1Silnik nie wyłączy się podczas następnego
zatrzymania, jeśli temperatura zewnętrzna
będzie wynosić:
–
poniżej 0°C,
–


powyżej +35°C.
Więcej informacji zawiera rozdział Jazda

.
Miga, a następnie świeci w sposób ciągły,
czemu towarzyszy komunikat.
System jest uszkodzony.
Wykonać czynność (3).
Tylne światła przeciwmgłoweŚwieci w sposób ciągły.
Światła są włączone.
Kontrolki w kolorze zielonym
Monitorowanie martwego pola
Świeci w sposób ciągły.
Funkcja została włączona.
Hill Assist Descent ControlŚwieci w sposób ciągły.
Układ został włączony, ale warunki
regulacji nie są spełnione (nachylenie drogi,
przełożenie skrzyni biegów).
Miga.
Układ rozpoczyna regulację prędkości
pojazdu.
Samochód jest w trakcie hamowania. Światła
stop zapalają się podczas zjazdu.
Stop & StartŚwieci w sposób ciągły.
Układ Stop & Start przełącza silnik w tryb
STOP po zatrzymaniu pojazdu.
Miga chwilowo.
Tryb STOP jest chwilowo niedostępny lub
automatycznie włącza się tryb START.
Więcej informacji zawiera rozdział Jazda.
Samochód gotowy do jazdy (pojazd
hybrydowy typu plug-in)
Świeci w sposób ciągły. Gdy się zapala,
słychać sygnał dźwiękowy.
Samochód jest gotowy do jazdy.
Kontrolka gaśnie po osiągnięciu prędkości około
5

km/h i zapala się ponownie, gdy samochód się
zatrzymuje.
Ponadto kontrolka gaśnie po wyłączeniu silnika i
opuszczeniu pojazdu.
Monitorowanie pasa ruchuŚwieci w sposób ciągły.
Funkcja została włączona.
Spełnione zostały wszystkie warunki: układ
działa.
Więcej informacji zawiera rozdział Jazda.
Automatyczna praca wycieraczekŚwieci w sposób ciągły.
Funkcja automatycznej pracy wycieraczek
przedniej szyby jest włączona.
KierunkowskazyMiga i rozlega się sygnał dźwiękowy.
Kierunkowskazy są włączone.
Światła pozycyjneŚwieci w sposób ciągły.
Światła są włączone.
Światła mijaniaŚwieci w sposób ciągły.
Światła są włączone.
Automatyczne przełączanie świateł
drogowych/mijania
Świeci w sposób ciągły.
Funkcja została włączona na
ekranie dotykowym (menu Driving/Samochód).
Przełącznik świateł jest ustawiony w pozycji
„AUTO”.
Więcej informacji zawiera rozdział Oświetlenie i
widoczność .
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła są włączone.
Kontrolki w kolorze czarnym/białym
Automatyczna skrzynia biegów lub
automatyczna skrzynia biegów ze
sterowaniem elektrycznym (e-EAT8)
(pojazd hybrydowy typu plug-in)
Świeci w sposób ciągły.
Automatyczna skrzynia biegów jest
zablokowana.
Nacisnąć przycisk Unlock, aby go odblokować.
eSaveFunkcja (pojazd hybrydowy typu
plug-in)
Świeci w sposób ciągły. Widać też
informację o rezerwie energii dla trybu

18
Przyrządy pokładowe
napędu elektrycznego w celu zapewnienia
odpowiedniego zasięgu.
Funkcja eSave jest włączona.
Wskaźniki
Wskaźnik serwisowy
Informacje serwisowe wyrażone są w postaci
odległości (kilometry lub mile) oraz czasu
(miesiące lub dni).
Po osiągnięciu którejkolwiek z tych dwóch
wartości rozlega się alarm.
Informacje serwisowe zostaną wyświetlone w
zestawie wskaźników. W zależności od wersji
pojazdu:
–
W linii wyświetlania całkowitego przebiegu
wyświetla

się odległość pozostała do następnego
przeglądu lub odległość przejechana od
poprzedniego terminu przeglądu poprzedzona
znakiem „-”.
–

Komunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu lub
dostarcza informacji, kiedy należało go wykonać.
Wyświetlana wartość jest obliczona na
podstawie liczby przebytych kilometrów i
czasu od ostatniego przeglądu.
Alarm może się również włączyć w przypadku
zbliżającego się terminu przeglądu.
Symbol przegląduŚwieci przez pewien czas po włączeniu
zapłonu.
Przebieg do następnego przeglądu wynosi
między 1000 a 3000 km.
Świeci w sposób ciągły po włączeniu
zapłonu.
Pozostały przebieg do przeglądu wynosi poniżej
1000 km.
Jak najszybciej wykonać przegląd pojazdu.
Migający symbol klucza serwisowegoMiga po włączeniu zapłonu, a
następnie świeci w sposób ciągły.
(W wersjach z silnikami Diesel BlueHDi świeci
również kontrolka serwisowa.)
Został przekroczony termin przeglądu.
Jak najszybciej wykonać przegląd pojazdu.
Zerowanie wskaźnika serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we własnym
zakresie:
►

W
yłączyć zapłon.




► Nacisnąć i przytrzymać przycisk znajdujący
się na końcu dźwigni wycieraczek.
►

Włączyć zapłon. Zostanie wyświetlony
tymczasowy ekran i rozpocznie się odliczanie.
►


Gdy na ekranie pojawi się wartość =0,
zwolnić przycisk. Symbol klucza zniknie.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
zamki i odczekać co najmniej 5
minut, aby
zerowanie zostało zarejestrowane.
Przypomnienie informacji o
przeglądzie
W każdej chwili można sprawdzić informację
dotyczącą przeglądu.

► Nacisnąć przycisk zerowania licznika
dziennego przebiegu.
Informacja dotycząca przeglądu jest wyświetlana
przez kilka sekund, a następnie znika.
Wskaźnik poziomu oleju
silnikowego
(W zależności od wersji)
W wersjach wyposażonych w elektryczny
wskaźnik poziomu wykryty poziom oleju
silnikowego jest wyświetlany przez kilka sekund
w postaci komunikatów w zestawie wskaźników
po włączeniu zapłonu i pojawieniu się informacji
o przeglądzie.
