Page 101 of 292

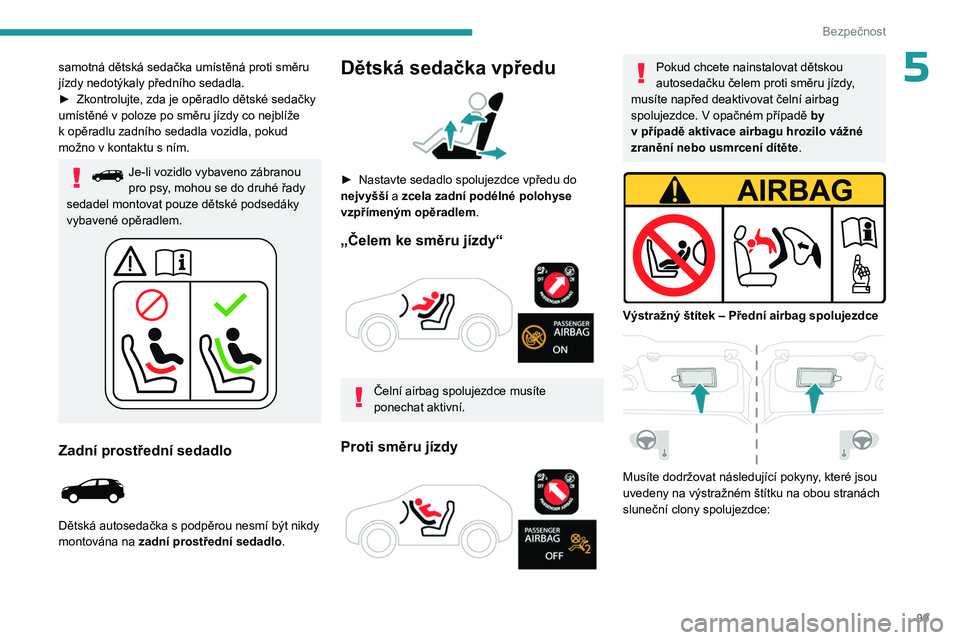

99
Bezpečnost
5samotná dětská sedačka umístěná proti směru
jízdy nedotýkaly předního sedadla.
►
Zkontrolujte, zda je opěradlo dětské sedačky
umístěné v
poloze po směru jízdy co nejblíže
k
opěradlu zadního sedadla vozidla, pokud
možno v
kontaktu s ním.
Je-li vozidlo vybaveno zábranou
pro psy, mohou se do druhé řady
sedadel montovat pouze dětské podsedáky
vybavené opěradlem.
Zadní prostřední sedadlo
Dětská autosedačka s podpěrou nesmí být nikdy
montována na zadní prostřední sedadlo .
Dětská sedačka vpředu
► Nastavte sedadlo spolujezdce vpředu do
nejvyšší a zcela zadní podélné polohyse
vzpřímeným opěradlem.
„Čelem ke směru jízdy“
Čelní airbag spolujezdce musíte
ponechat aktivní.
Proti směru jízdy
Pokud chcete nainstalovat dětskou
autosedačku čelem proti směru jízdy,
musíte napřed deaktivovat čelní airbag
spolujezdce. V opačném případě by
v
případě aktivace airbagu hrozilo vážné
zranění nebo usmrcení dítěte .
Výstražný štítek – Přední airbag spolujezdce
Musíte dodržovat následující pokyny, které jsou
uvedeny na výstražném štítku na obou stranách
sluneční clony spolujezdce:
Page 102 of 292

100
Bezpečnost

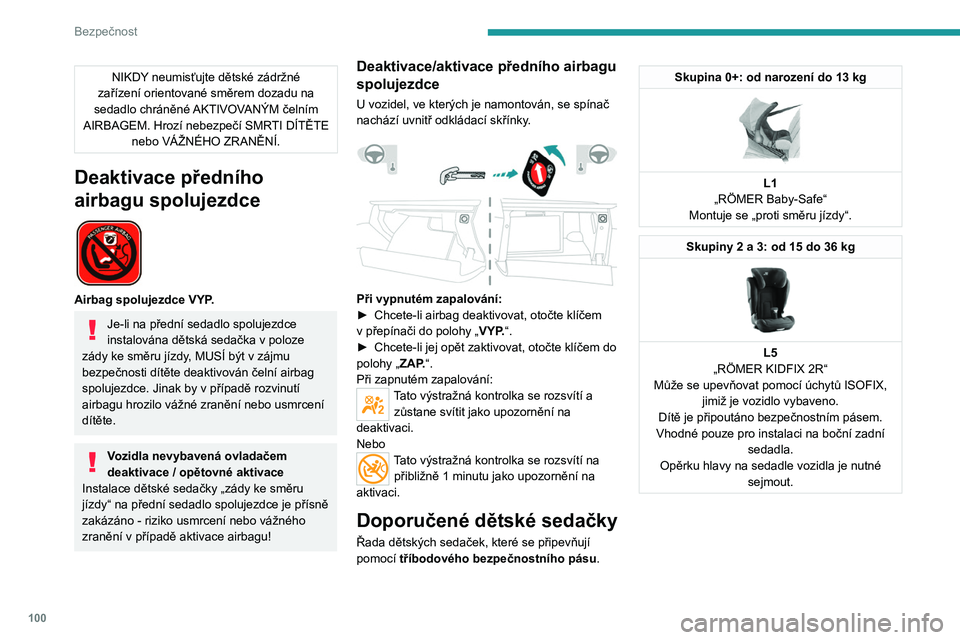

NIKDY neumisťujte dětské zádržné
zařízení orientované směrem dozadu na
sedadlo chráněné AKTIVOVANÝM čelním
AIRBAGEM. Hrozí nebezpečí SMRTI DÍTĚTE nebo VÁŽNÉHO ZRANĚNÍ.
Deaktivace předního
airbagu spolujezdce
Airbag spolujezdce VYP.
Je-li na přední sedadlo spolujezdce
instalována dětská sedačka v poloze
zády ke směru jízdy, MUSÍ být v zájmu
bezpečnosti dítěte deaktivován čelní airbag
spolujezdce. Jinak by v
případě rozvinutí
airbagu hrozilo vážné zranění nebo usmrcení
dítěte.
Vozidla nevybavená ovladačem
deaktivace / opětovné aktivace
Instalace dětské sedačky „zády ke směru
jízdy“ na přední sedadlo spolujezdce je přísně
zakázáno - riziko usmrcení nebo vážného
zranění v
případě aktivace airbagu!
Deaktivace/aktivace předního airbagu
spolujezdce
U vozidel, ve kterých je namontován, se spínač
nachází uvnitř odkládací skřínky .
Při vypnutém zapalování:
► Chcete-li airbag deaktivovat, otočte klíčem
v
přepínači do polohy „ VYP.“.
►
Chcete-li jej opět zaktivovat, otočte klíčem do
polohy „ ZAP
.“.
Při zapnutém zapalování:
Tato výstražná kontrolka se rozsvítí a zůstane svítit jako upozornění na
deaktivaci.
Nebo
Tato výstražná kontrolka se rozsvítí na přibližně 1 minutu jako upozornění na
aktivaci.
Doporučené dětské sedačky
Řada dětských sedaček, které se připevňují
pomocí tříbodového bezpečnostního pásu .
Skupina 0+: od narození do 13 kg
L1
„RÖMER Baby-Safe“
Montuje se „proti směru jízdy“.
Skupiny 2 a 3: od 15 do 36 kg
L5
„RÖMER KIDFIX 2R“
Může se upevňovat pomocí úchytů ISOFIX, jimiž je vozidlo vybaveno.
Dítě je připoutáno bezpečnostním pásem.
Vhodné pouze pro instalaci na boční zadní sedadla.
Opěrku hlavy na sedadle vozidla je nutné sejmout.
Page 103 of 292

101
Bezpečnost

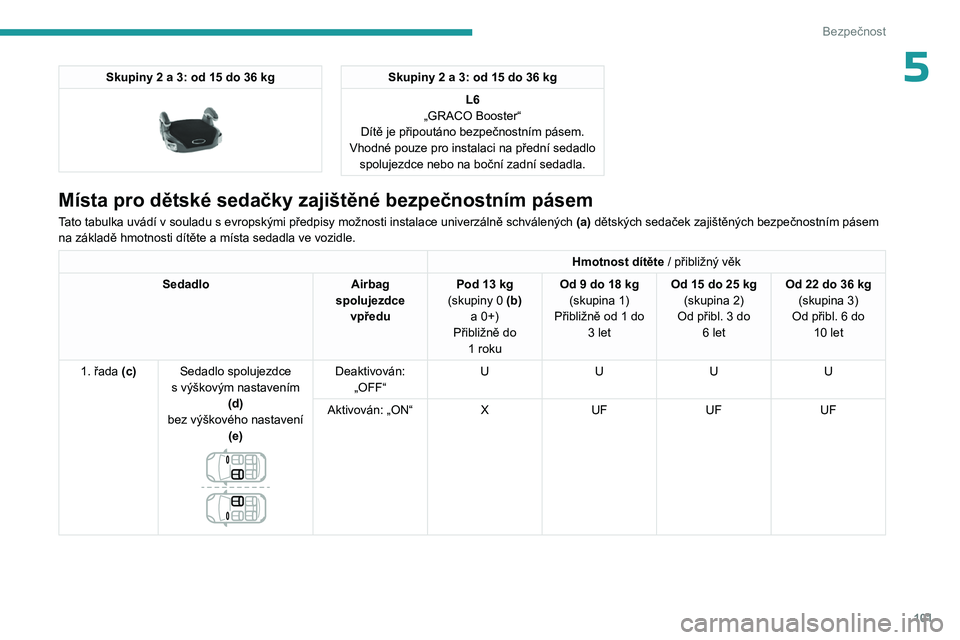

5Skupiny 2 a 3: od 15 do 36 kg
Skupiny 2 a 3: od 15 do 36 kg
L6
„GRACO Booster“
Dítě je připoutáno bezpečnostním pásem.
Vhodné pouze pro instalaci na přední sedadlo spolujezdce nebo na boční zadní sedadla.
Místa pro dětské sedačky zajištěné bezpečnostním pásem
Tato tabulka uvádí v souladu s evropskými předpisy možnosti instalace univerzálně schválených (a) dětských sedaček zajištěných bezpečnostním pásem
na základě hmotnosti dítěte a místa sedadla ve vozidle.
Hmotnost dítěte / přibližný věk
Sedadlo Airbag
spolujezdce vpředu Pod 13
kg
(skupiny 0 (b) a 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina
1)
Přibližně od
1 do
3
let Od 15 do 25
kg
(skupina 2)
Od přibl. 3 do 6
letOd 22 do 36
kg
(skupina 3)
Od přibl. 6 do 10
let
1.
řada (c) Sedadlo spolujezdce
s
výškovým nastavením (d)
bez výškového nastavení (e)
Deaktivován: „OFF“ U
UUU
Aktivován: „ON“ XUF UFUF
Page 104 of 292

102
Bezpečnost

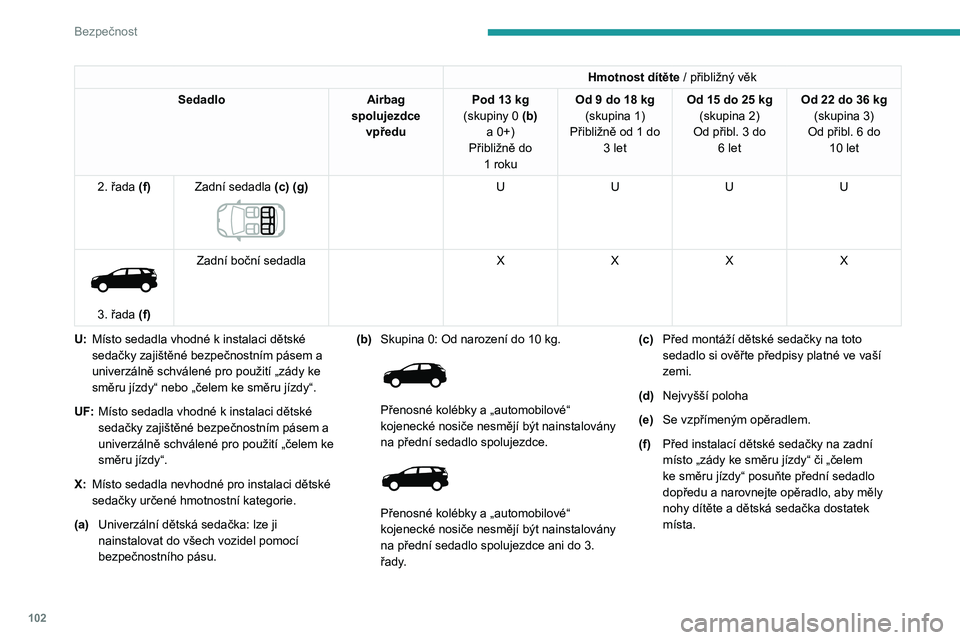

Hmotnost dítěte / přibližný věk
Sedadlo Airbag
spolujezdce vpředu Pod 13
kg
(skupiny 0 (b) a 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina
1)
Přibližně od
1 do
3
let Od 15 do 25
kg
(skupina 2)
Od přibl. 3 do 6
letOd 22 do 36
kg
(skupina 3)
Od přibl. 6 do 10
let
2.
řada (f) Zadní sedadla (c) (g)
U UUU
3. řada (f)Zadní boční sedadla
XXXX
U: Místo sedadla vhodné k
instalaci dětské
sedačky zajištěné bezpečnostním pásem a
univerzálně schválené pro použití „zády ke
směru jízdy“ nebo „čelem ke směru jízdy“.
UF: Místo sedadla vhodné k
instalaci dětské
sedačky zajištěné bezpečnostním pásem a
univerzálně schválené pro použití „čelem ke
směru jízdy“.
X: Místo sedadla nevhodné pro instalaci dětské
sedačky určené hmotnostní kategorie.
(a) Univerzální dětská sedačka: lze ji
nainstalovat do všech vozidel pomocí
bezpečnostního pásu. (b)
Skupina 0: Od narození do 10
kg.
Přenosné kolébky a „automobilové“
kojenecké nosiče nesmějí být nainstalovány
na přední sedadlo spolujezdce.
Přenosné kolébky a „automobilové“
kojenecké nosiče nesmějí být nainstalovány
na přední sedadlo spolujezdce ani do 3.
řady.(c)
Před montáží dětské sedačky na toto
sedadlo si ověřte předpisy platné ve vaší
zemi.
(d) Nejvyšší poloha
(e) Se vzpřímeným opěradlem.
(f) Před instalací dětské sedačky na zadní
místo „zády ke směru jízdy“ či „čelem
ke směru jízdy“ posuňte přední sedadlo
dopředu a narovnejte opěradlo, aby měly
nohy dítěte a dětská sedačka dostatek
místa.
Page 105 of 292

103
Bezpečnost

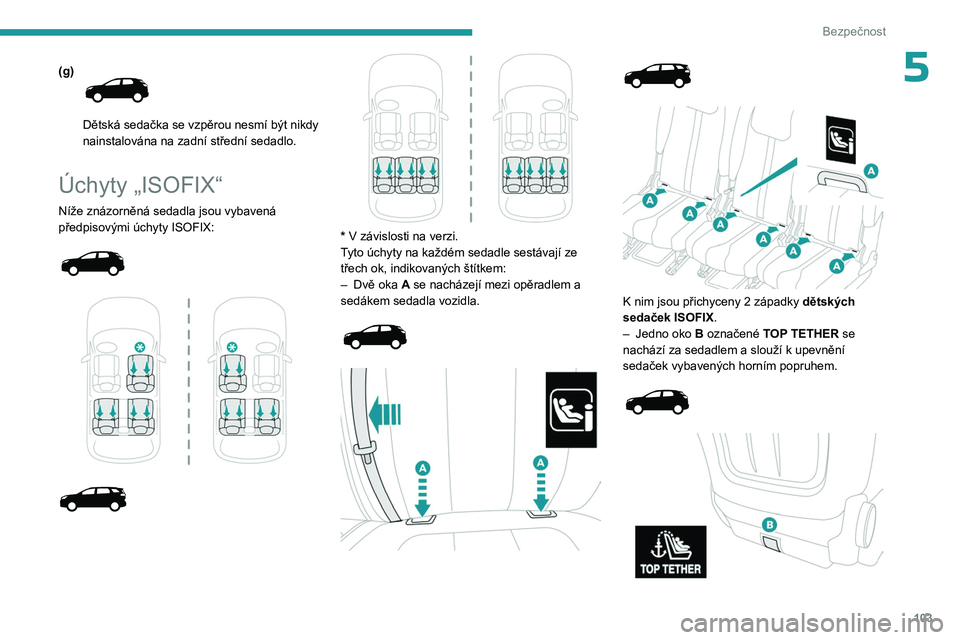

5(g)
Dětská sedačka se vzpěrou nesmí být nikdy
nainstalována na zadní střední sedadlo.
Úchyty „ISOFIX“
Níže znázorněná sedadla jsou vybavená
předpisovými úchyty ISOFIX:
* V závislosti na verzi.
T yto úchyty na každém sedadle sestávají ze
třech ok, indikovaných štítkem:
–
Dvě oka
A se nacházejí mezi opěradlem a
sedákem sedadla vozidla.
K nim jsou přichyceny 2 západky dětských
sedaček ISOFIX .
–
Jedno oko B
označené TOP TETHER se
nachází za sedadlem a slouží k
upevnění
sedaček vybavených horním popruhem.
Page 106 of 292

104
Bezpečnost

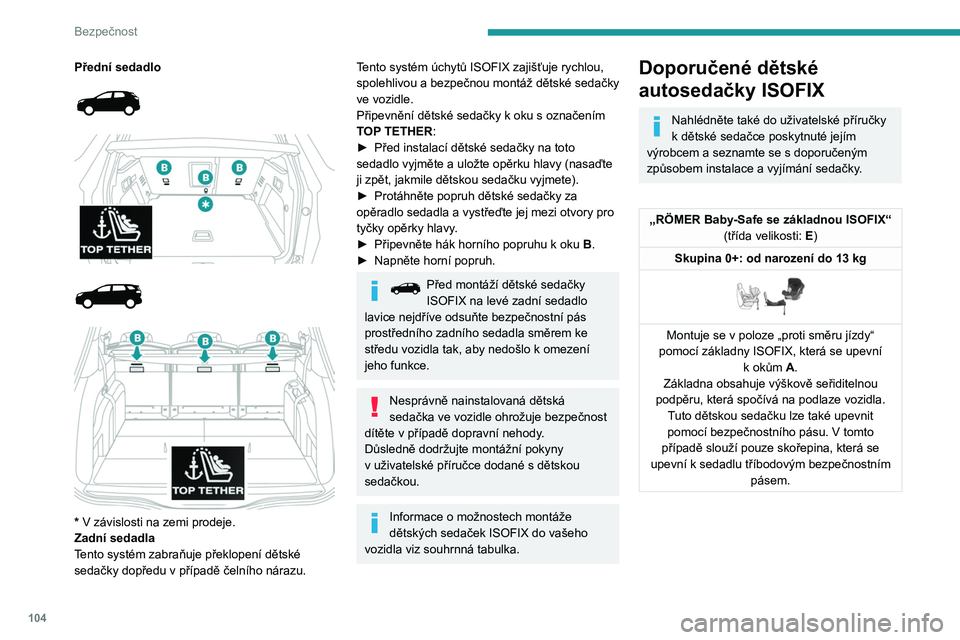

Přední sedadlo
* V závislosti na zemi prodeje.
Zadní sedadla
T
ento systém zabraňuje překlopení dětské
sedačky dopředu v
případě čelního nárazu.
Tento systém úchytů ISOFIX zajišťuje rychlou,
spolehlivou a bezpečnou montáž dětské sedačky
ve vozidle.
Připevnění dětské sedačky k oku s označením
TOP TETHER:
►
Před instalací dětské sedačky na toto
sedadlo vyjměte a uložte opěrku hlavy (nasaďte
ji zpět, jakmile dětskou sedačku vyjmete).
►
Protáhněte popruh dětské sedačky za
opěradlo sedadla a vystřeďte jej mezi otvory pro
tyčky opěrky hlavy
.
►
Připevněte hák horního popruhu k
oku B.
►
Napněte horní popruh.
Před montáží dětské sedačky
ISOFIX na levé zadní sedadlo
lavice nejdříve odsuňte bezpečnostní pás
prostředního zadního sedadla směrem ke
středu vozidla tak, aby nedošlo k
omezení
jeho funkce.
Nesprávně nainstalovaná dětská
sedačka ve vozidle ohrožuje bezpečnost
dítěte v
případě dopravní nehody.
Důsledně dodržujte montážní pokyny
v
uživatelské příručce dodané s dětskou
sedačkou.
Informace o možnostech montáže
dětských sedaček ISOFIX do vašeho
vozidla viz souhrnná tabulka.
Doporučené dětské
autosedačky ISOFIX
Nahlédněte také do uživatelské příručky
k dětské sedačce poskytnuté jejím
výrobcem a seznamte se s
doporučeným
způsobem instalace a vyjímání sedačky.
„RÖMER Baby-Safe se základnou ISOFIX“ (třída velikosti: E)
Skupina 0+: od narození do 13
kg
Montuje se v poloze „proti směru jízdy“
pomocí základny ISOFIX, která se upevní k
okům A.
Základna obsahuje výškově seřiditelnou
podpěru, která spočívá na podlaze vozidla. Tuto dětskou sedačku lze také upevnit
pomocí bezpečnostního pásu. V
tomto
případě slouží pouze skořepina, která se
upevní k
sedadlu tříbodovým bezpečnostním pásem.
Page 107 of 292

105
Bezpečnost

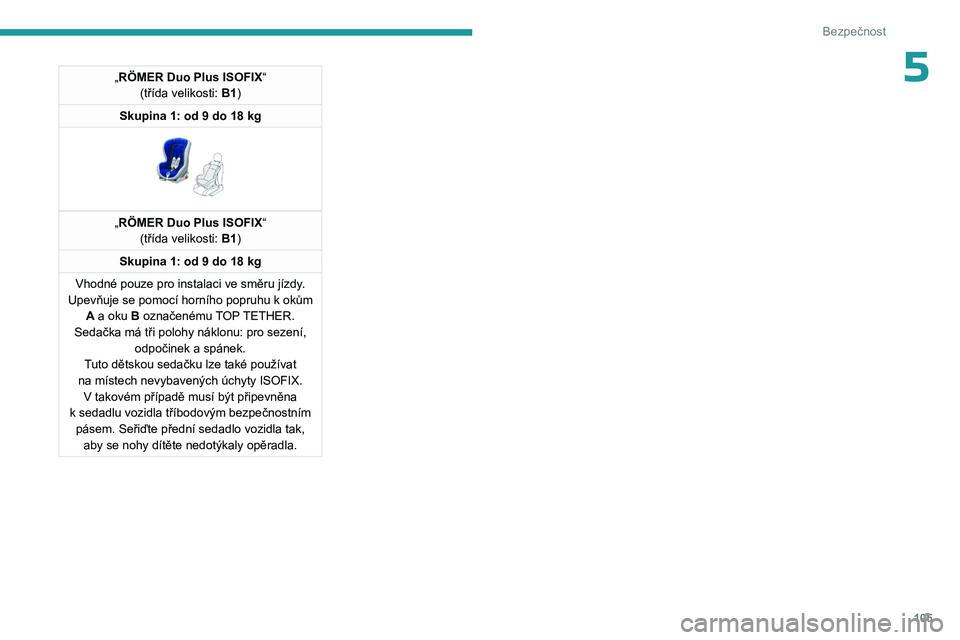

5„RÖMER Duo Plus ISOFIX“
(třída velikosti: B1)
Skupina 1: od 9 do 18
kg
„RÖMER Duo Plus ISOFIX “
(třída velikosti: B1)
Skupina 1: od 9 do 18
kg
Vhodné pouze pro instalaci ve směru jízdy.
Upevňuje se pomocí horního popruhu k
okům
A a oku B označenému TOP TETHER.
Sedačka má tři polohy náklonu: pro sezení, odpočinek a spánek.
Tuto dětskou sedačku lze také používat
na místech nevybavených úchyty ISOFIX. V
takovém případě musí být připevněna
k
sedadlu vozidla tříbodovým bezpečnostním
pásem. Seřiďte přední sedadlo vozidla tak, aby se nohy dítěte nedotýkaly opěradla.
Page 108 of 292

106
Bezpečnost

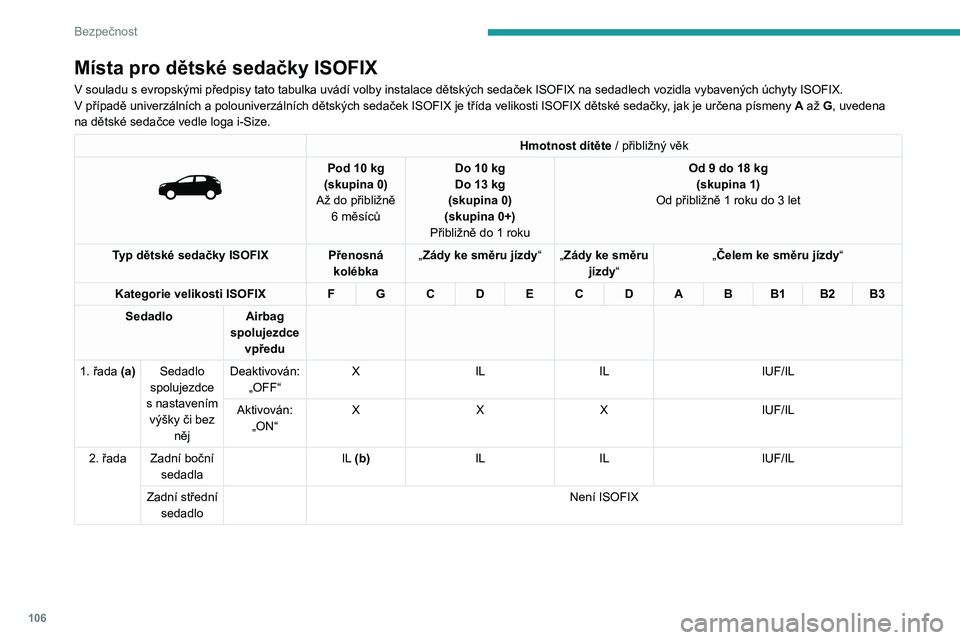

Místa pro dětské sedačky ISOFIX
V souladu s evropskými předpisy tato tabulka uvádí volby instalace dětských sedaček ISOFIX na sedadlech vozidla vybavených úchyty ISOFIX.
V případě univerzálních a polouniverzálních dětských sedaček ISOFIX je třída velikosti ISOFIX dětské sedačky , jak je určena písmeny A až G, uvedena
na dětské sedačce vedle loga i-Size.
Hmotnost dítěte / přibližný věk
Pod 10 kg
(skupina 0)
Až do přibližně 6
měsíců Do 10
kg
Do 13 kg
(skupina 0)
(skupina 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina 1)
Od přibližně 1
roku do 3 let
Typ dětské sedačky ISOFIX Přenosná kolébka„Zády ke směru jízdy“ „Zády ke směru
jízdy“„Čelem ke směru jízdy“
Kategorie velikosti ISOFIX F G C D E C D A B B1 B2 B3
Sedadlo Airbag
spolujezdce vpředu
1.
řada (a) Sedadlo
spolujezdce
s
nastavením
výšky či bez něj Deaktivován:
„OFF“ X
IL IL IUF/IL
Aktivován: „ON“ X
XX IUF/IL
2.
řada Zadní boční sedadla IL
(b) IL IL IUF/IL
Zadní střední sedadlo Není ISOFIX
Page 109 of 292

107
Bezpečnost
5Hmotnost dítěte / přibližný věk
Pod 10 kg
(skupina 0)
Až do přibližně 6
měsíců Do 10
kg
Do 13 kg
(skupina 0)
(skupina 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina 1)
Od přibližně 1
roku do 3 let
Typ dětské sedačky ISOFIX Přenosná kolébka„Zády ke směru jízdy“ „Zády ke směru
jízdy“„Čelem ke směru jízdy“
Kategorie velikosti ISOFIX F G C D E C D A B B1 B2 B3
Sedadlo Airbag
spolujezdce vpředu
1.
řada (a) Sedadlo
spolujezdce
s
nastavením
výšky či bez něj Deaktivován:
„OFF“ Není ISOFIX
Aktivován: „ON“
2.
řada Zadní sedadlo za sedadlem řidičem X
IL (b) IL IL IUF/IL
Zadní
sedadlo za sedadlem
spolujezdce IL
(b) X IL IL IUF/IL
Zadní střední sedadlo X
IL IL IUF/IL
Page 110 of 292

108
Bezpečnost

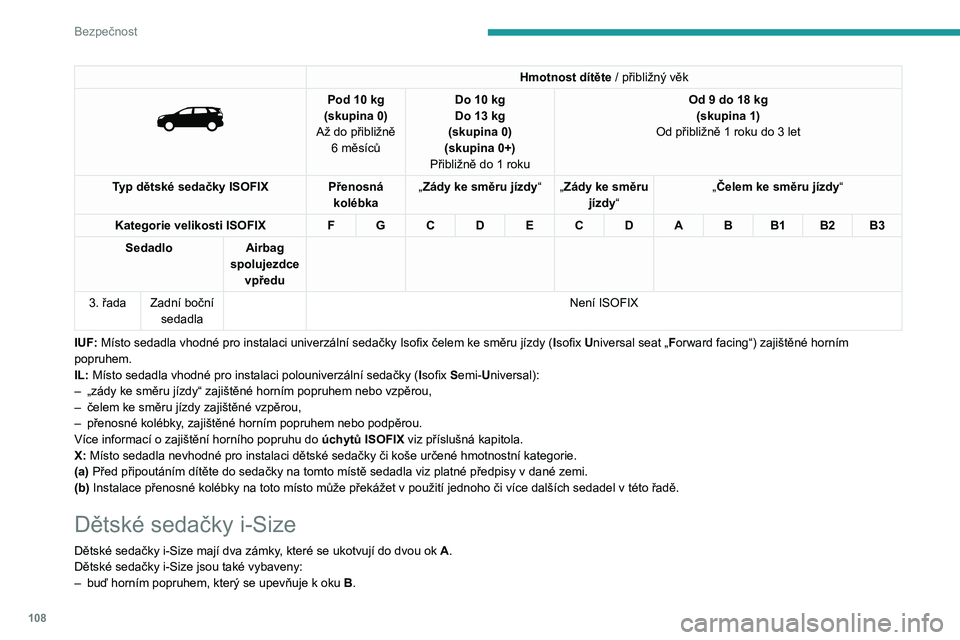

Hmotnost dítěte / přibližný věk
Pod 10 kg
(skupina 0)
Až do přibližně 6
měsíců Do 10
kg
Do 13 kg
(skupina 0)
(skupina 0+)
Přibližně do 1
roku Od 9 do 18
kg
(skupina 1)
Od přibližně 1
roku do 3 let
Typ dětské sedačky ISOFIX Přenosná kolébka„Zády ke směru jízdy“ „Zády ke směru
jízdy“„Čelem ke směru jízdy“
Kategorie velikosti ISOFIX F G C D E C D A B B1 B2 B3
Sedadlo Airbag
spolujezdce vpředu
3. řada Zadní boční sedadla Není ISOFIX
IUF: Místo sedadla vhodné pro instalaci univerzální sedačky Isofix čelem ke směru jízdy ( Isofix Universal seat „Forward facing“) zajištěné horním
popruhem.
IL: Místo sedadla vhodné pro instalaci polouniverzální sedačky ( Isofix Semi-Universal):
–
„zády ke směru jízdy“ zajištěné horním popruhem nebo vzpěrou,
–
čelem ke směru jízdy zajištěné vzpěrou,
–
přenosné kolébky
, zajištěné horním popruhem nebo podpěrou.
Více informací o zajištění horního popruhu do úchytů ISOFIX viz příslušná kapitola.
X: Místo sedadla nevhodné pro instalaci dětské sedačky či koše určené hmotnostní kategorie.
(a) Před připoutáním dítěte do sedačky na tomto místě sedadla viz platné předpisy v
dané zemi.
(b) Instalace přenosné kolébky na toto místo může překážet v
použití jednoho či více dalších sedadel v této řadě.
Dětské sedačky i-Size
Dětské sedačky i-Size mají dva zámky, které se ukotvují do dvou ok A.
Dětské sedačky i-Size jsou také vybaveny:
–
buď horním popruhem, který se upevňuje k
oku B.
