dashboard Peugeot 301 2017 Handleiding (in Dutch)

5
Interieur
1
Voorzieningen bagageruimte
6
3
-


opbergvak
AdBlue
®- reser voir 13 2-13 5
2
Achterbank

4
8- 49
3
Voorstoelen
46
-48
4
Airbags
8
3-85
5
Voorzieningen interieur
6
0-62
-


zonneklep
-


dashboardkastje
-
mi

ddenarmsteun vóór
-


USB-aansluiting
-
1

2V-aansluiting / aansteker
-


asbak
Airbag vóór aan
passagierszijde uitschakelen

9
0
6
Veiligheidsgordels
8
0-82
7
Kinderzitjes
87
-96
ISOFIX-kinderzitjes

9
7-100
Mechanisch kinderslot

1
00
.
Overzicht

6
Cockpit
1
Motorkap openen
1
41
2
Zekeringen dashboard
1
67-170
3
Audio- en telematicasystemen 184, 208
4
Plafonniers
6
9
Binnenspiegel

5
1
5
Alarmknipperlichten
7
1
Vergrendelen /
ontgrendelen van binnenuit

4
4
6
Datum/tijd instellen
3
1-32
7
Verwarming, ventilatie
5
2-53
Handbediende
airconditioning (zonder display)

5
2-53
Elektronische
airconditioning (met display)

5
4-56
Voorruitontwaseming

5
7-58
Achterruitverwarming

5
8
Verwarming onderzijde voorruit

5
8
8
Handgeschakelde versnellingsbak
1
05
Elektronisch gestuurde
versnellingsbak

1
06-109
Automatische transmissie (EAT6)

1
10 -114
Opschakelindicator

1
15
9
USB-aansluiting
6
2
12V-aansluiting / aansteker

6
2
10
Parkeerrem
1
05
11
Ruitbediening, uitschakelen
4
5
Overzicht

18

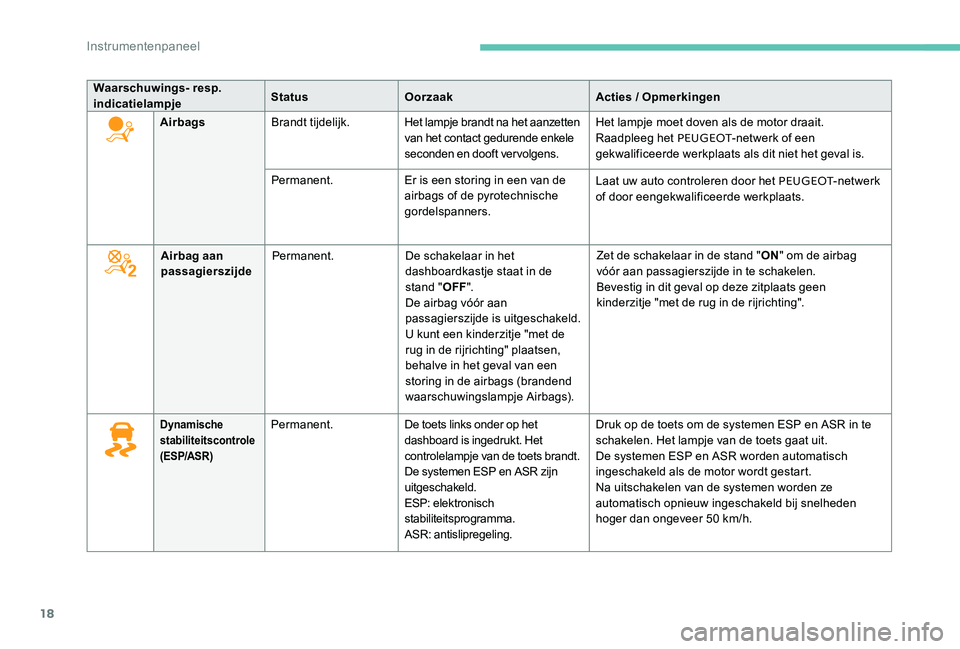

Waarschuwings- resp.
indicatielampjeStatus
Oorzaak Acties / Opmerkingen
Airbags Brandt tijdelijk. Het lampje brandt na het aanzetten
van het contact gedurende enkele
seconden en dooft vervolgens. Het lampje moet doven als de motor draait.
Raadpleeg het PEUGEOT
-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
Permanent. Er is een storing in een van de
airbags of de pyrotechnische
gordelspanners. Laat uw auto controleren door het PEUGEOT
-netwerk
of door eengekwalificeerde werkplaats.
Airbag aan
passagierszijde Permanent.
De schakelaar in het
dashboardkastje staat in de
stand "OFF".
De airbag vóór aan
passagierszijde is uitgeschakeld.
U kunt een kinderzitje "met de
rug in de rijrichting" plaatsen,
behalve in het geval van een
storing in de airbags (brandend
waarschuwingslampje Airbags). Zet de schakelaar in de stand "
ON" om de airbag
vóór aan passagierszijde in te schakelen.
Bevestig in dit geval op deze zitplaats geen
kinderzitje "met de rug in de rijrichting".
Dynamische
stabiliteitscontrole
(ESP/ASR)Permanent. De toets links onder op het
dashboard is ingedrukt. Het
controlelampje van de toets brandt.
De systemen ESP en ASR zijn
uitgeschakeld.
ESP: elektronisch
stabiliteitsprogramma.
ASR: antislipregeling. Druk op de toets om de systemen ESP en ASR in te
schakelen. Het lampje van de toets gaat uit.
De systemen ESP en ASR worden automatisch
ingeschakeld als de motor wordt gestart.
Na uitschakelen van de systemen worden ze
automatisch opnieuw ingeschakeld bij snelheden
hoger dan ongeveer 50
km/h.
Instrumentenpaneel

43

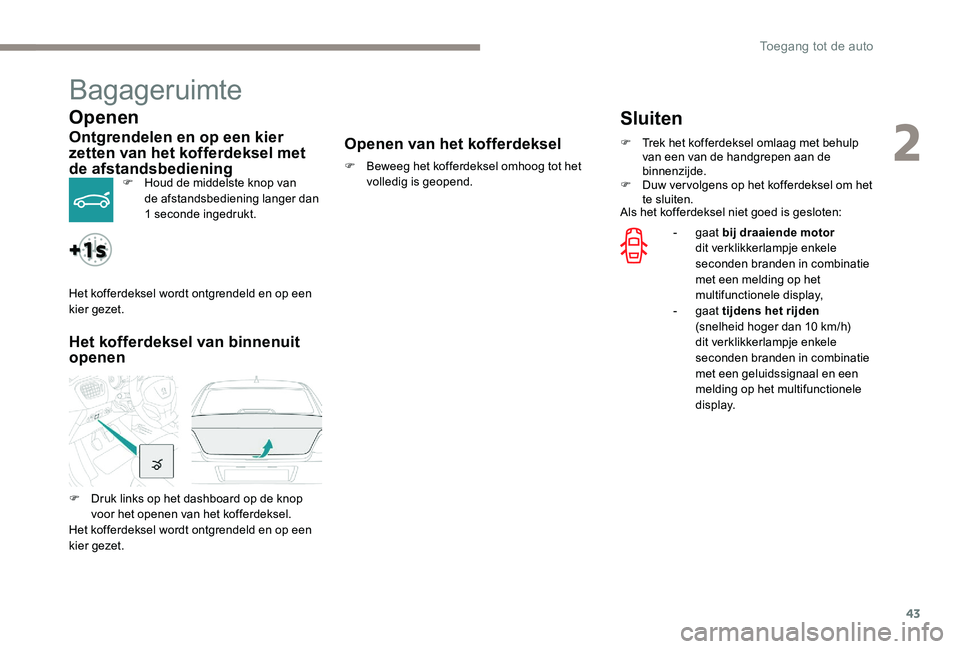

Bagageruimte
Openen
Ontgrendelen en op een kier
zetten van het kofferdeksel met
de afstandsbediening
F Houd de middelste knop van de afstandsbediening langer dan
1 seconde ingedrukt.
Het kofferdeksel van binnenuit
openen Openen van het kofferdeksel
F Beweeg het kofferdeksel omhoog tot het
volledig is geopend.
Sluiten
F Trek het kofferdeksel omlaag met behulp van een van de handgrepen aan de
binnenzijde.
F

D
uw vervolgens op het kofferdeksel om het
te sluiten.
Als het kofferdeksel niet goed is gesloten:
-
gaat bij draaiende motor
dit verklikkerlampje enkele
seconden branden in combinatie
met een melding op het
multifunctionele display,
-
gaat tijdens het rijden
(snelheid hoger dan 10
km/h)
dit verklikkerlampje enkele
seconden branden in combinatie
met een geluidssignaal en een
melding op het multifunctionele
display.
Het kofferdeksel wordt ontgrendeld en op een
kier gezet.
F

D

ruk links op het dashboard op de knop
voor het openen van het kofferdeksel.
Het kofferdeksel wordt ontgrendeld en op een
kier gezet.
2
Toegang tot de auto

60

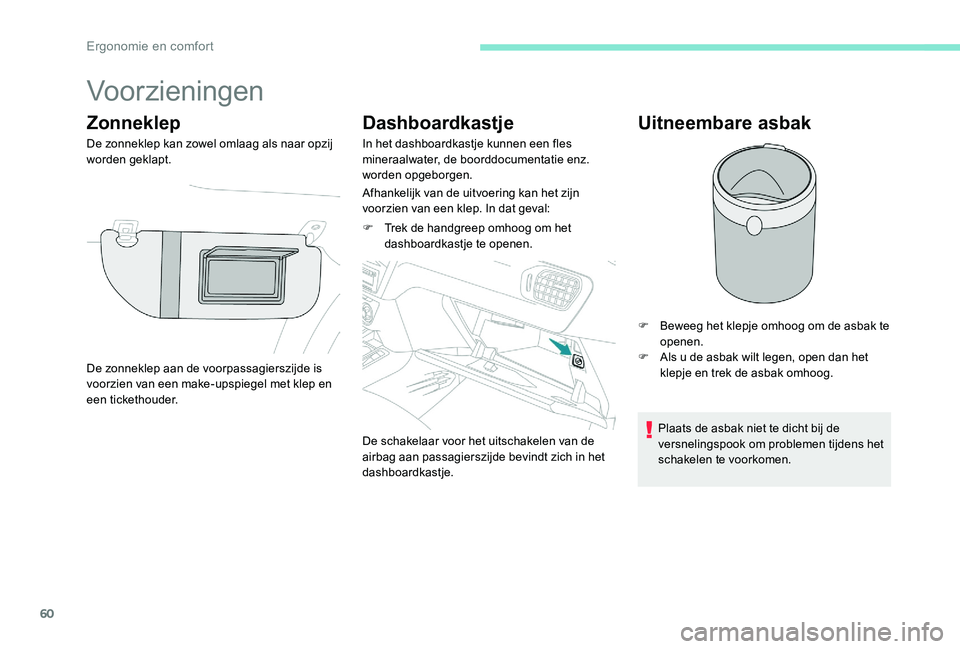

Voorzieningen
Zonneklep
De zonneklep kan zowel omlaag als naar opzij
worden geklapt.
Dashboardkastje
In het dashboardkastje kunnen een fles
mineraalwater, de boorddocumentatie enz.
worden opgeborgen.
Afhankelijk van de uitvoering kan het zijn
voorzien van een klep. In dat geval:
F
T
rek de handgreep omhoog om het
dashboardkastje te openen.
De schakelaar voor het uitschakelen van de
airbag aan passagierszijde bevindt zich in het
dashboardkastje.
Uitneembare asbak
F Beweeg het klepje omhoog om de asbak te openen.
F

A
ls u de asbak wilt legen, open dan het
klepje en trek de asbak omhoog.
Plaats de asbak niet te dicht bij de
versnelingspook om problemen tijdens het
schakelen te voorkomen.
De zonneklep aan de voorpassagierszijde is
voorzien van een make-upspiegel met klep en
een tickethouder.
Ergonomie en comfort

75

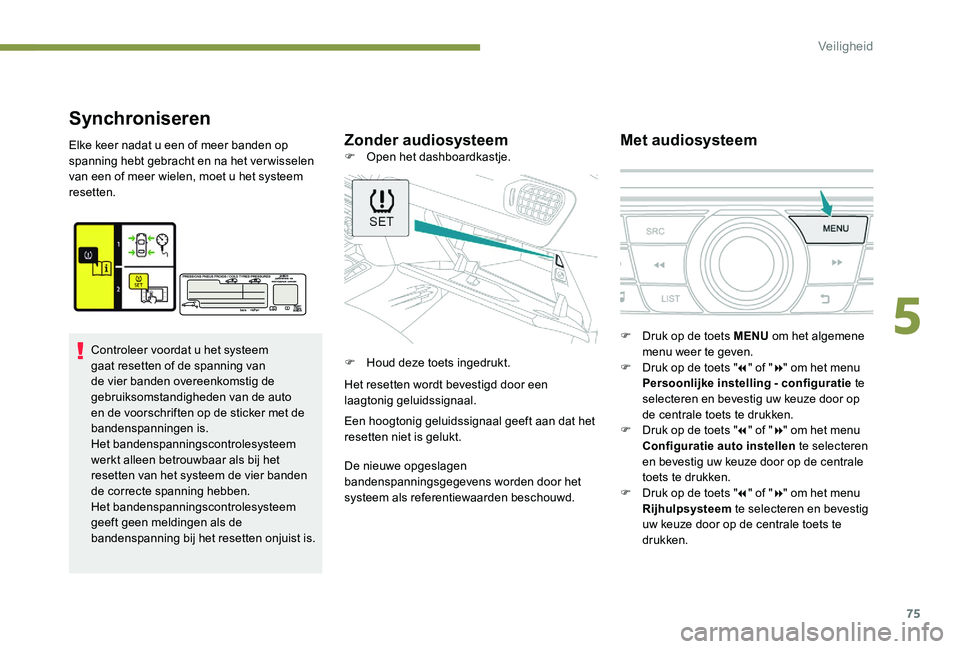

Synchroniseren
Zonder audiosysteemMet audiosysteemElke keer nadat u een of meer banden op
spanning hebt gebracht en na het verwisselen
van een of meer wielen, moet u het systeem
resetten.
Controleer voordat u het systeem
gaat resetten of de spanning van
de vier banden overeenkomstig de
gebruiksomstandigheden van de auto
en de voorschriften op de sticker met de
bandenspanningen is.
Het bandenspanningscontrolesysteem
werkt alleen betrouwbaar als bij het
resetten van het systeem de vier banden
de correcte spanning hebben.
Het bandenspanningscontrolesysteem
geeft geen meldingen als de
bandenspanning bij het resetten onjuist is. F
O pen het dashboardkastje.
F

H
oud deze toets ingedrukt.
Het resetten wordt bevestigd door een
laagtonig geluidssignaal.
Een hoogtonig geluidssignaal geeft aan dat het
resetten niet is gelukt.
De nieuwe opgeslagen
bandenspanningsgegevens worden door het
systeem als referentiewaarden beschouwd. F

D
ruk op de toets MENU om het algemene
menu weer te geven.
F

D
ruk op de toets "7" of " 8" om het menu
Persoonlijke instelling - configuratie te
selecteren en bevestig uw keuze door op
de centrale toets te drukken.
F

D
ruk op de toets "7" of " 8" om het menu
Configuratie auto instellen te selecteren
en bevestig uw keuze door op de centrale
toets te drukken.
F

D
ruk op de toets "7" of " 8" om het menu
Rijhulpsysteem te selecteren en bevestig
uw keuze door op de centrale toets te
drukken.
5
Veiligheid

78

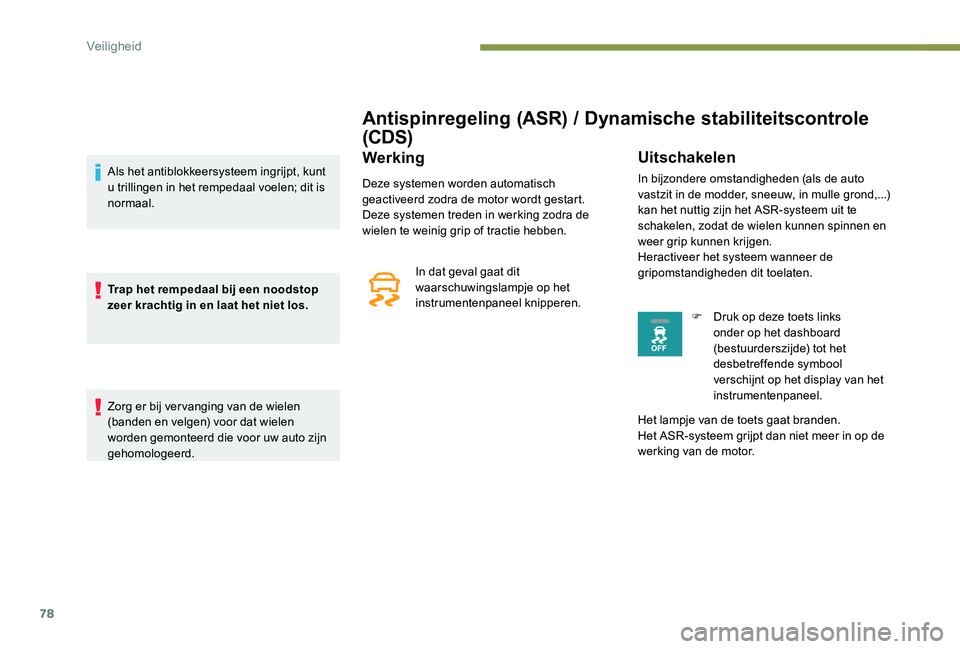

Antispinregeling (ASR) / Dynamische stabiliteitscontrole
(CDS)
Werking
Deze systemen worden automatisch
geactiveerd zodra de motor wordt gestart.
Deze systemen treden in werking zodra de
wielen te weinig grip of tractie hebben.
Uitschakelen
In bijzondere omstandigheden (als de auto
vastzit in de modder, sneeuw, in mulle grond,...)
kan het nuttig zijn het ASR-systeem uit te
schakelen, zodat de wielen kunnen spinnen en
weer grip kunnen krijgen.
Heractiveer het systeem wanneer de
gripomstandigheden dit toelaten.F

D
ruk op deze toets links
onder op het dashboard
(bestuurderszijde) tot het
desbetreffende symbool
verschijnt op het display van het
instrumentenpaneel.
Het lampje van de toets gaat branden.
Het ASR-systeem grijpt dan niet meer in op de
werking van de motor.
In dat geval gaat dit
waarschuwingslampje op het
instrumentenpaneel knipperen.
Als het antiblokkeersysteem ingrijpt, kunt
u trillingen in het rempedaal voelen; dit is
normaal.
Trap het rempedaal bij een noodstop
zeer krachtig in en laat het niet los.
Zorg er bij vervanging van de wielen
(banden en velgen) voor dat wielen
worden gemonteerd die voor uw auto zijn
gehomologeerd.
Veiligheid

83

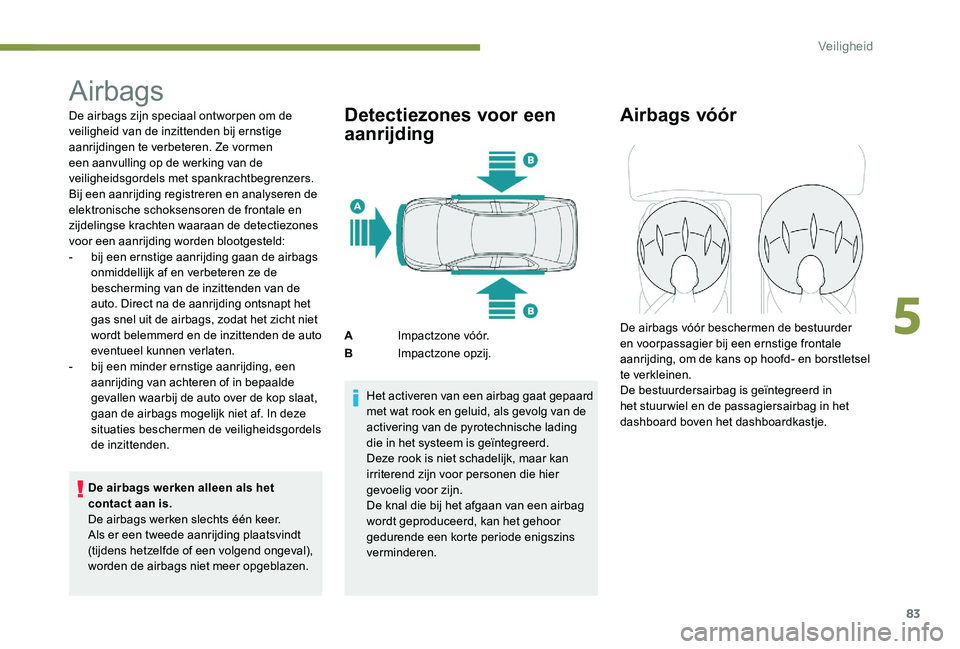

Airbags
De airbags zijn speciaal ontworpen om de
veiligheid van de inzittenden bij ernstige
aanrijdingen te verbeteren. Ze vormen
een aanvulling op de werking van de
veiligheidsgordels met spankrachtbegrenzers.
Bij een aanrijding registreren en analyseren de
elektronische schoksensoren de frontale en
zijdelingse krachten waaraan de detectiezones
voor een aanrijding worden blootgesteld:
-
b
ij een ernstige aanrijding gaan de airbags
onmiddellijk af en verbeteren ze de
bescherming van de inzittenden van de
auto. Direct na de aanrijding ontsnapt het
gas snel uit de airbags, zodat het zicht niet
wordt belemmerd en de inzittenden de auto
eventueel kunnen verlaten.
-

b
ij een minder ernstige aanrijding, een
aanrijding van achteren of in bepaalde
gevallen waarbij de auto over de kop slaat,
gaan de airbags mogelijk niet af. In deze
situaties beschermen de veiligheidsgordels
de inzittenden.Detectiezones voor een
aanrijding Airbags vóór
De airbags werken alleen als het
contact aan is.
De airbags werken slechts één keer.
Als er een tweede aanrijding plaatsvindt
(tijdens hetzelfde of een volgend ongeval),
worden de airbags niet meer opgeblazen. Het activeren van een airbag gaat gepaard
met wat rook en geluid, als gevolg van de
activering van de pyrotechnische lading
die in het systeem is geïntegreerd.
Deze rook is niet schadelijk, maar kan
irriterend zijn voor personen die hier
gevoelig voor zijn.
De knal die bij het afgaan van een airbag
wordt geproduceerd, kan het gehoor
gedurende een korte periode enigszins
verminderen.
A
Impactzone vóór.
B Impactzone opzij. De airbags vóór beschermen de bestuurder
en voorpassagier bij een ernstige frontale
aanrijding, om de kans op hoofd- en borstletsel
te verkleinen.
De bestuurdersairbag is geïntegreerd in
het stuur wiel en de passagiersairbag in het
dashboard boven het dashboardkastje.
5
Veiligheid

84

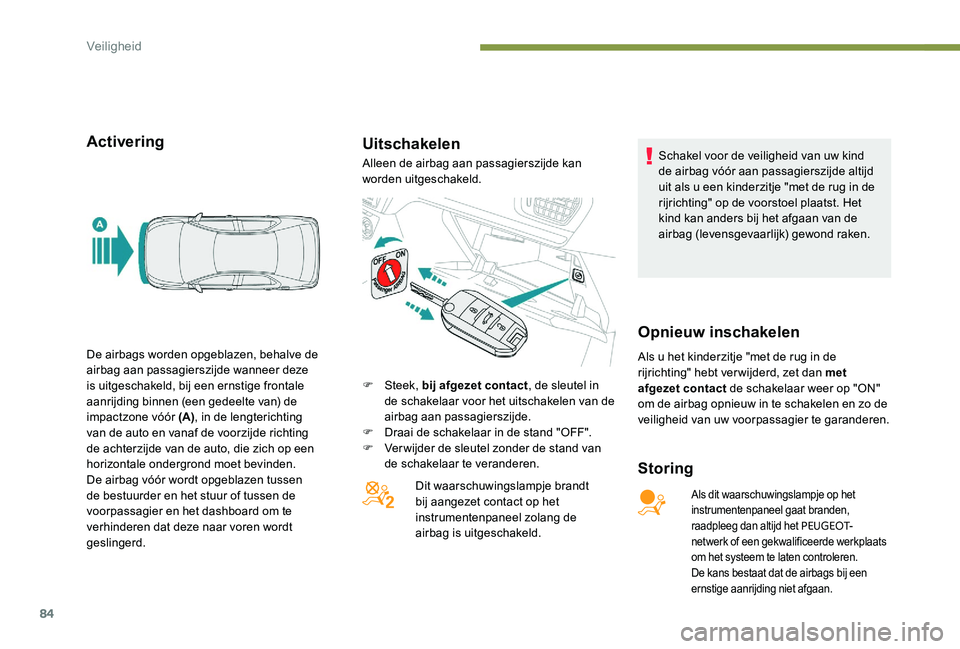

ActiveringUitschakelen
Storing
Als dit waarschuwingslampje op het
instrumentenpaneel gaat branden,
raadpleeg dan altijd het PEUGEOT-
netwerk of een gekwalificeerde werkplaats
om het systeem te laten controleren.
De kans bestaat dat de airbags bij een
ernstige aanrijding niet afgaan.
Opnieuw inschakelen
Als u het kinderzitje "met de rug in de
rijrichting" hebt ver wijderd, zet dan met
afgezet contact de schakelaar weer op "ON"
om de airbag opnieuw in te schakelen en zo de
veiligheid van uw voorpassagier te garanderen.
Alleen de airbag aan passagierszijde kan
worden uitgeschakeld.
F

Steek, bij afgezet contact , de sleutel in
de schakelaar voor het uitschakelen van de
airbag aan passagierszijde.
F

D

raai de schakelaar in de stand "OFF".
F

V

er wijder de sleutel zonder de stand van
de schakelaar te veranderen.
Dit waarschuwingslampje brandt
bij aangezet contact op het
instrumentenpaneel zolang de
airbag is uitgeschakeld. Schakel voor de veiligheid van uw kind
de airbag vóór aan passagierszijde altijd
uit als u een kinderzitje "met de rug in de
rijrichting" op de voorstoel plaatst. Het
kind kan anders bij het afgaan van de
airbag (levensgevaarlijk) gewond raken.
De airbags worden opgeblazen, behalve de
airbag aan passagierszijde wanneer deze
is uitgeschakeld, bij een ernstige frontale
aanrijding binnen (een gedeelte van) de
impactzone vóór (A) , in de lengterichting
van de auto en vanaf de voorzijde richting
de achterzijde van de auto, die zich op een
horizontale ondergrond moet bevinden.
De airbag vóór wordt opgeblazen tussen
de bestuurder en het stuur of tussen de
voorpassagier en het dashboard om te
verhinderen dat deze naar voren wordt
geslingerd.
Veiligheid

86

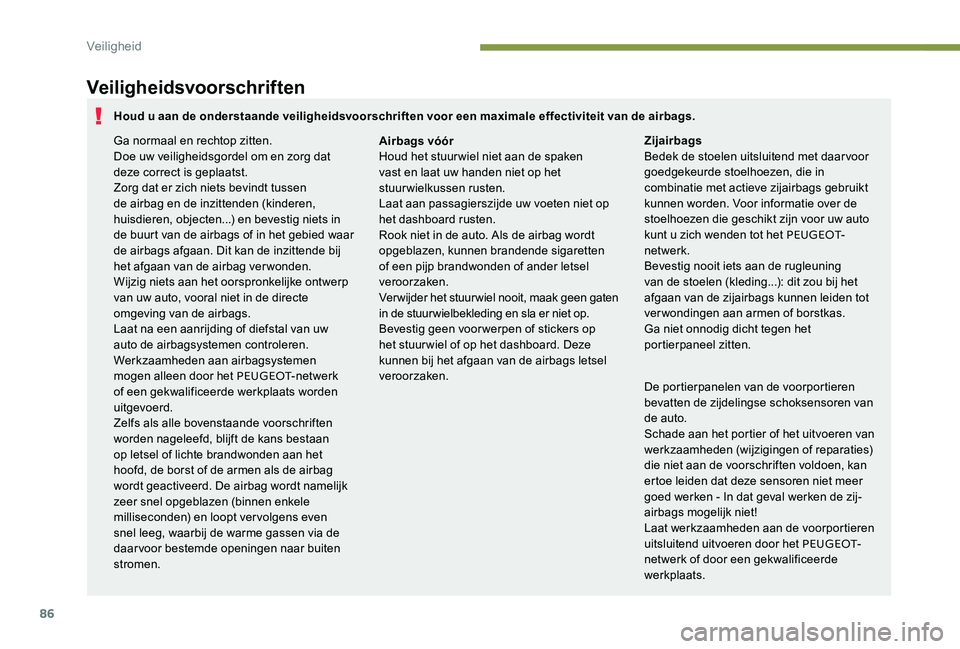

Veiligheidsvoorschriften
De portierpanelen van de voorportieren
bevatten de zijdelingse schoksensoren van
de auto.
Schade aan het portier of het uitvoeren van
werkzaamheden (wijzigingen of reparaties)
die niet aan de voorschriften voldoen, kan
ertoe leiden dat deze sensoren niet meer
goed werken - In dat geval werken de zij-
airbags mogelijk niet!
Laat werkzaamheden aan de voorportieren
uitsluitend uitvoeren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Airbags vóór
Houd het stuur wiel niet aan de spaken
vast en laat uw handen niet op het
stuurwielkussen rusten.
Laat aan passagierszijde uw voeten niet op
het dashboard rusten.
Rook niet in de auto. Als de airbag wordt
opgeblazen, kunnen brandende sigaretten
of een pijp brandwonden of ander letsel
veroorzaken.
Verwijder het stuurwiel nooit, maak geen gaten
in de stuur wielbekleding en sla er niet op.
Bevestig geen voor werpen of stickers op
het stuur wiel of op het dashboard. Deze
kunnen bij het afgaan van de airbags letsel
veroorzaken.
Ga normaal en rechtop zitten.
Doe uw veiligheidsgordel om en zorg dat
deze correct is geplaatst.
Zorg dat er zich niets bevindt tussen
de airbag en de inzittenden (kinderen,
huisdieren, objecten...) en bevestig niets in
de buurt van de airbags of in het gebied waar
de airbags afgaan. Dit kan de inzittende bij
het afgaan van de airbag ver wonden.
Wijzig niets aan het oorspronkelijke ontwerp
van uw auto, vooral niet in de directe
omgeving van de airbags.
Laat na een aanrijding of diefstal van uw
auto de airbagsystemen controleren.
Werkzaamheden aan airbagsystemen
mogen alleen door het PEUGEOT
-netwerk
of een gekwalificeerde werkplaats worden
uitgevoerd.
Zelfs als alle bovenstaande voorschriften
worden nageleefd, blijft de kans bestaan
op letsel of lichte brandwonden aan het
hoofd, de borst of de armen als de airbag
wordt geactiveerd. De airbag wordt namelijk
zeer snel opgeblazen (binnen enkele
milliseconden) en loopt vervolgens even
snel leeg, waarbij de warme gassen via de
daarvoor bestemde openingen naar buiten
stromen. Houd u aan de onderstaande veiligheidsvoorschriften voor een maximale effectiviteit van de airbags.
Zijairbags
Bedek de stoelen uitsluitend met daarvoor
goedgekeurde stoelhoezen, die in
combinatie met actieve zijairbags gebruikt
kunnen worden. Voor informatie over de
stoelhoezen die geschikt zijn voor uw auto
kunt u zich wenden tot het PEUGEOT-
netwerk.
Bevestig nooit iets aan de rugleuning
van de stoelen (kleding...): dit zou bij het
afgaan van de zijairbags kunnen leiden tot
verwondingen aan armen of borstkas.
Ga niet onnodig dicht tegen het
portierpaneel zitten.
Veiligheid
