KURZBESCHREIBUNG
Versenkbares Dach Vorbereitung


Drehen Sie den Zündschlüssel auf M .

 Vergewissern Sie sich
grundsätzlich, dass:
- das Fahrzeug sich nicht im "Energiesparmodus" bei ndet
(siehe betreffenden Abschnitt),
-
die Spannung der Batterie ausreichend
ist (Aul euchten der Kontrollleuchte im
Bedienungsschalter des Daches),

- die Sicherung des Daches in gutem
Zustand ist (siehe betreffenden Abschnitt),
- die Fensterheber initialisiert sind (siehe betreffenden Abschnitt),
- die Außentemperatur über - 20 °C beträgt.

Wir empfehlen Ihnen, das Dach
bei laufendem Motor zu betätigen.
Gegebenenfalls kann das Dach
auch bei einer Geschwindigkeit
unter 10 km/h betätigt werden.
Nach der Wagenwäsche oder einem
Regenschauer empi ehlt es sich zu
warten, bis das Dach trocken ist, bevor
es geöffnet wird.
Wenn das Dach bei abgestelltem Mo-
tor betätigt wird und das Fahrzeug in
den "Energiesparmodus" umschaltet
(Meldung auf dem Bildschirm), bleibt
das Dach stehen. Starten Sie den Mo-
tor, um den "Energiesparmodus" zu
verlassen, und beenden Sie den Öff-
nungs- bzw. Schließvorgang.
Auf gar keinen Fall sollte das Dach
bei starkem Wind betätigt werden.
Wenn Sie Ihr Fahrzeug waschen:
- denken Sie daran, es zu ver- riegeln, um zu vermeiden,
dass sich die Fenster auto-
matisch aufstellen,
- vermeiden Sie es, die Fens- ter im oberen Bereich abzu-
spritzen,
- halten Sie mit der Spritzdü- se des Hochdruckreinigers
mindestens 1 Meter Abstand
von den Fenstern und Tür-
dichtungen.
Für die Betätigung des Daches ist
allein der Fahrer verantwortlich.
Achten Sie beim Öffnen bzw.
Schließen des Daches darauf,
dass sich niemand in der Nähe
der sich bewegenden Teile be-
i ndet, damit Verletzungen ver-
mieden werden.
Bevor das Dach betätigt wird

 Stellen Sie das Fahrzeug auf
waagerechtem Untergrund ab.

 Vergewissern Sie sich, dass kein
Gegenstand die Betätigung des
Daches behindert:
-
Auf der beweglichen hinteren Ablage 1 ,
der Kofferraumabdeckung 2 oder auf
und in der Nähe der klappbaren Abde-
ckungen 3 darf nichts abgelegt werden.
- Die Kofferraumabdeckung darf
durch Gepäckstücke im Koffer-
raum nicht angehoben werden.
-
Gegenstände wie Jacken und
Regenschirme, die im Kofferraum
liegen, müssen mit dem Gepäck-
rückhaltenetz 4 befestigt werden.

 Vergewissern Sie sich, dass die Koffer-
raumabdeckung 2 richtig eingehakt ist.

 Schließen Sie den Kofferraum
richtig.

i
!!
i
!
KURZBESCHREIBUNG
Damit das Dach reibungslos funk-
tioniert, lassen Sie den Knopf nie-
mals los, wenn sich das Dach in
einer Zwischenposition bei ndet,
d.h. weder ganz offen noch ganz
geschlossen ist.
Lassen Sie jedoch im Gefahren-
fall den Bedienungsknopf los. Der
Öffnungs- bzw. Schließvorgang
wird dann sofort abgebrochen.
Beenden Sie den Vorgang, wenn
die Gefahr nicht mehr besteht.
Wartung
Betätigen Sie das Dach mindes-
tens einmal im Monat (komplett
öffnen und schließen), damit es
voll funktionstüchtig bleibt.
Wenn Sie diesen Knopf nach Beendi-
gung des Öffnungs- bzw. Schließvor-
gangs weiter gezogen bzw. gedrückt
halten, schließen sich die vier Fenster.
Öffnen des Dachs (Cabriolet)

Bei diesem Vorgang senken sich die vier
Seitenfenster, der Kofferraumdeckel öffnet
sich, die klappbaren Abdeckungen entfalten
sich, das Dach klappt zusammen und ver-
schwindet im Kofferraum, die bewegliche
hintere Ablage nimmt ihren Platz ein, und
der Kofferraumdeckel schließt sich wieder.
Schließen des Dachs (Coupé)

Bei diesem Vorgang senken sich die vier Sei-
tenfenster, der Kofferraumdeckel öffnet sich, die
bewegliche hintere Ablage und das Dach entfal-
ten sich und nehmen ihren Platz ein, die klapp-
baren Abdeckungen falten sich zusammen, und
der Kofferraumdeckel schließt sich wieder.

Funktionsstörung

Bei einer Funktionsstörung in der elektrischen
Anlage oder der Dachhydraulik schalten Sie
bitte die Zündung aus. Lassen Sie dann den
Motor wieder an und starten den gewünsch-
ten Vorgang noch einmal von vorn.
Wenn das Problem weiter besteht, wenden
Sie sich an einen PEUGEOT-Vertragshändler.
Die Fensterheberschalter sind
während der Betätigung des
Dachs inaktiv.

Dach öffnen

 Ziehen Sie an diesem
Knopf bis zum Ende des
Öffnungsvorgangs.

Dach schließen

 Drücken Sie auf diesen
Knopf bis zum Ende des
Schließvorgangs.

Betätigung des versenkbaren Daches
Dieses wird durch ein akustisches
Signal und eine Meldung auf dem
Multifunktionsbildschirm bestätigt.
Dieses wird durch ein akustisches
Signal und eine Meldung auf dem
Multifunktionsbildschirm bestätigt.

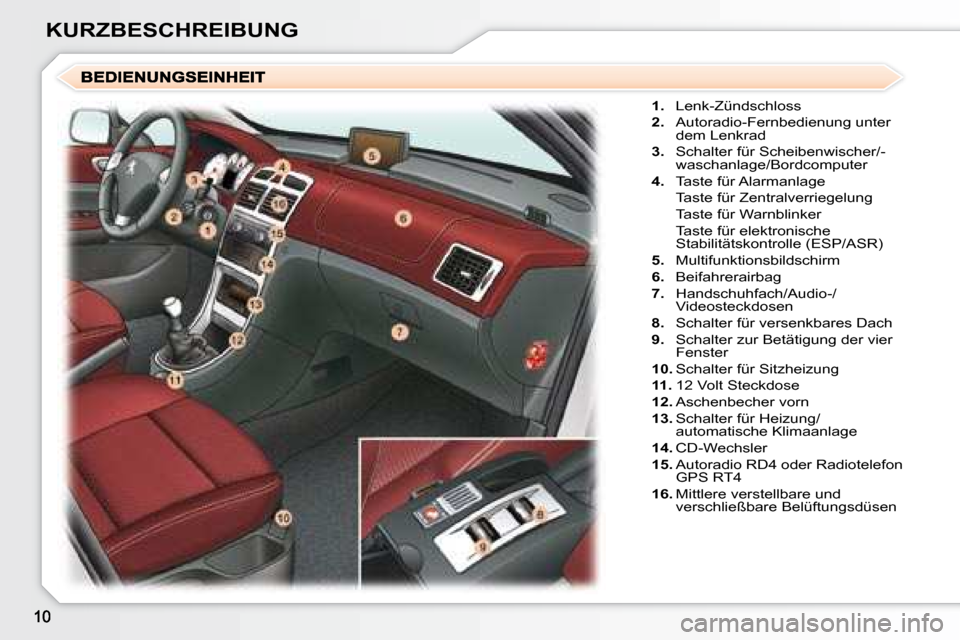

KURZBESCHREIBUNG

1. Lenk-Zündschloss

2. Autoradio-Fernbedienung unter
dem Lenkrad

3. Schalter für Scheibenwischer/-
waschanlage/Bordcomputer

4. Taste für Alarmanlage
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für elektronische Stabilitätskontrolle (ESP/ASR)

5. Multifunktionsbildschirm

6. Beifahrerairbag

7. Handschuhfach/Audio-/
Videosteckdosen

8. Schalter für versenkbares Dach

9. Schalter zur Betätigung der vier
Fenster

10. Schalter für Sitzheizung

11. 12 Volt Steckdose

12. Aschenbecher vorn

13. Schalter für Heizung/
automatische Klimaanlage

14. CD-Wechsler

15. Autoradio RD4 oder Radiotelefon
GPS RT4

16. Mittlere verstellbare und
verschließbare Belüftungsdüsen

i
38
BORDKOMFORT
Die Klimaanlage funktioniert nur bei
laufendem Motor.
Automatikbetrieb Um bei kaltem Motor nicht zu viel
Kaltluft zu verbreiten, erhöht sich die
Gebläsestärke schrittweise bis zur
optimalen Einstellung.
3. Regelung Beifahrerseite
Fahrer und Beifahrer können
die Temperatur individuell nach
ihren Bedürfnissen einstellen.
Der in der Anzeige angegebe-
ne Wert entspricht einer Kom-
forteinstellung und nicht einer Temperatur
in Grad Celsius oder Fahrenheit.
Drehen Sie den Regler 2 oder 3 nach
links oder rechts, um diesen Wert zu
verringern bzw. erhöhen.
Eine Einstellung um den Wert 21
sorgt für optimalen Komfort. Allerdings
bewegt sich je nach individuellem Be-
dürfnis eine Einstellung zwischen 18
und 24 im üblichen Rahmen.
Um optimalen Komfort zu gewährleis-
ten, empi ehlt es sich, eine Differenz
von mehr als 3 zwischen der linken und
rechten Einstellung zu vermeiden.
Zur maximalen Kühlung bzw. Aufhei-
zung des Innenraums kann der Wert
15 durch Drehen des Reglers bis zur
Anzeige "LO" unterschritten bzw. der
Wert 27 durch Drehen bis zur Anzeige

"HI" überschritten werden.
4. Automatikprogramm "Sicht"
Das Automatikprogramm
"Komfort" kann sich als un-
zureichend erweisen, nie-
dergeschlagene Feuchtigkeit
oder
Eis von den Scheiben schnell zu bese-
itigen (hohe Luftfeuchtigkeit, viele Ins-
assen, Frost...). Wählen Sie dann das
Automatikprogramm "Sicht". Die Kont-
rollleuchte der Taste 4 leuchtet auf.
Klimaanlage, Gebläsestärke und
Luftzufuhr werden nun automatisch
gesteuert und die Luft optimal auf
Windschutzscheibe und Seitenschei-
ben verteilt.
Zum Ausschalten drücken Sie bitte
erneut 4 oder die Taste "AUTO" . Die
Kontrollleuchte in der Taste erlischt,
in der Anzeige erscheint "AUTO" .
1. Automatikprogramm
"Komfort"
Drücken Sie die Taste

"AUTO" . In der Anzeige er-
scheint das Kürzel "AUTO" .
Wir empfehlen Ihnen die-
se Betriebsart, in der die
Anlage entsprechend der von Ihnen
gewählten Komforteinstellung sämt-
liche Funktionen, d.h. Innentempe-
ratur, Gebläsestärke, Luftverteilung
und Luftumwälzung automatisch und
optimal regelt. Die Anlage ist für den
Ganzjahresbetrieb gedacht. Sie kann
nur efi zient funktionieren, wenn die
Fenster geschlossen sind.
Bei der Cabrio-Version kann die Le-
istung der Anlage schwächer sein. 2. Regelung Fahrerseite
AUTOMATISCHE KLIMAANLAGE MIT GETRENNTER REGELUNG
Beim Einsteigen ist es unter
Umständen viel kälter oder wär-
mer als es der Komforttempera-
tur entspricht. Es bringt jedoch
nichts, den angezeigten Wert
zu ändern, um die gewünschte
Komforttemperatur zu erzielen.
Die Anlage gleicht die Tempera-
turabweichung automatisch und
so schnell wie möglich aus.

39
BORDKOMFORT
Einstellung von Hand
Je nach Wunsch können Sie eine
vom Automatikprogramm abwei-
chende Einstellung wählen. Die üb-
rigen Funktionen werden weiterhin
automatisch gesteuert.
Durch Druck auf die Taste "AUTO"
kehren Sie wieder zum vollautoma-
tischen Betrieb zurück.

Durch Druck auf diese Taste lässt
sich die Kühlluft ausschalten.
Fahren Sie nach Möglichkeit
nicht länger mit ausgeschalte-
ter Klimaanlage (Beschlagen
der Scheiben, Geruchsbildung, Entste-
hung von Luftfeuchtigkeit möglich).

Drücken Sie sobald wie möglich erneut auf
die Taste, um die Klimaanlage wieder auf
automatischen Betrieb umzuschalten. In d
er
Anzeige erscheint A/C .
6. Einstellung der
Luftstromverteilung

Durch mehrfachen Druck auf diese
Taste lässt sich der Luftstrom jeweils
in eine andere Richtung lenken:
- zur Windschutzscheibe und zu den
Seitenscheiben (niedergeschla-
gene Feuchtigkeit, Eis entfernen),
- zur Windschutzscheibe, zu den Sei-
tenscheiben und in den Fußraum,
- in den Fußraum,
-
zu den mittleren und seitlichen Be-
lüftungsdüsen und in den Fußraum,
- zu den mittleren und seitlichen Belüftungsdüsen. 7. Regelung der Gebläsestärke
Drücken Sie auf die Taste
"kleiner
Propeller" oder "großer Propeller" ,
um die Gebläsestärke zu verringern
bzw. erhöhen.
Die einzelnen Propellerl ügel - Sym-
bol für die Gebläsestärke - füllen
sich entsprechend dem eingestellten
Wert.
8. Frischlufteinlass/Umluftbetrieb 9. Heckscheiben- und
Außenspiegelheizung
10. Ausschalten der Anlage
Drücken Sie auf die Taste "kleiner
Propeller" der Gebläseregelung 7 ,
bis das Propellersymbol verschwin-
det.
Damit lassen sich alle Funktionen der
Klimaanlage ausschalten mit Aus-
nahme der Heckscheibenheizung 9 .
Der Klimakomfort ist damit nicht
mehr gewährleistet. Aufgrund der
Fortbewegung des Fahrzeugs ist
entsteht jedoch weiterhin ein leichter
Luftstrom.
Durch erneuten Druck auf die Taste

"großer Propeller" der Gebläsere-
gelung 7 oder die Taste AUTO wird
die Anlage wieder eingeschaltet, und
zwar mit den vor dem Ausschalten
eingestellten Werten.
Durch Druck auf diese Taste
wird die Luft im Innenraum
umgewälzt. Das Symbol
für den Umluftbetrieb
8 er-
scheint in der Anzeige.
Durch die Umluftfunktion lässt sich
der Innenraum gegen Geruchs- und
Rauchbelästigung von außen ab-
schirmen.
Fahren Sie möglichst nicht zu lan-
ge im Umluftbetrieb. (die Scheiben
könnten beschlagen und die Luft
schlechter werden)
Öffnen Sie die Frischluftzufuhr so
bald wie möglich wieder durch er-
neuten Druck auf diese Taste, um
ein Beschlagen der Scheiben zu ver-
meiden.
Klimaanlage ein/aus
Durch Druck auf diese Tas-
te wird die Heckscheiben-
und Außenspiegelheizung
eingeschaltet. Die Kontroll-
leuchte der Taste 9 leuchtet
auf.
Die Heizung schaltet sich selbsttätig
aus, um einen übermäßigen Strom-
verbrauch zu vermeiden.
Durch erneuten Tastendruck lässt sie
sich schon vor dem automatischen
Ausschalten außer Betrieb setzen.

Hinweis: Diese Funktion ist inakti-
viert, wenn das Dach im Kofferraum
versenkt ist.

45
BORDKOMFORT
In Fahrtrichtung
Wenn ein Kindersitz in Fahrtrichtung
auf dem Beifahrersitz eingebaut
wird, schieben Sie den Fahrzeugsitz
in die mittlere Längsposition, stellen
Sie die Lehne senkrecht und lassen
Sie den Beifahrerairbag aktiviert.
EINBAU EINES
KINDERSITZES MIT DEM
DREIPUNKTGURT
ALLGEMEINE HINWEISE ZU
DEN KINDERSITZEN
Mittlere
Längsposition
* Die Gesetzgebung für den Transport von Kindern ist in
jedem Land unterschiedlich.
Bitte beachten Sie die Ge-
setzgebung Ihres Landes.
Obwohl PEUGEOT bei der Konzep-
tion Ihres Fahrzeugs darauf bedacht
war, Ihren Kindern besondere Sicher-
heit zu bieten, hängt diese Sicherheit
natürlich auch von Ihnen ab.
Um so sicher wie möglich mit Ihren
Kindern zu reisen, sollten Sie fol-
gende Vorschriften beachten:
- Laut Richtlinie 2003/20
müssen
alle Kinder unter 12 Jahren
oder mit einer Körpergröße * bis
1,50 m in zugelassenen, ih-
rem Gewicht angepassten
Kindersitzen auf den mit einem
Sicherheitsgurt oder ISOFIX-Hal-
terungen ausgerüsteten Plätzen

befördert werden * .
- Laut Statistik sind die hinteren
Plätze die sichersten für die
Beförderung von Kindern.
- Kinder unter 9 kg müssen so-
wohl vorn als auch hinten
grundsätzlich entgegen der
Fahrtrichtung befördert wer-
den.

PEUGEOT empi ehlt Ihnen , Kinder
auf den Rücksitzen Ihres Fahrzeugs
zu befördern:
- entgegen der Fahrtrichtung bis
2 Jahre,
- in Fahrtrichtung ab 2 Jahre. Entgegen der Fahrtrichtung
Wenn ein Kindersitz entgegen der
Fahrtrichtung auf dem
Beifahrersitz
eingebaut wird, muss der Beifahrerair-
bag grundsätzlich inaktiviert werden.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder so-
gar tödliche Verletzungen erleiden .

i
54
ÖFFNEN/SCHLIESSEN
Die Alarmanlage hat zwei Schutz-
funktionen:
- Rundumschutz , der Alarm wird
ausgelöst, wenn eine Tür, der
Kofferraum oder die Motorhaube
geöffnet wird.
- Innenraumschutz , der Alarm wird
ausgelöst bei einer Volumenände-
rung im Fahrzeuginnenraum (Glas-
bruch, Bewegung im Inneren).

Hinweis: Der Innenraumschutz ist
unwirksam, wenn das Fahrzeugdach
offen ist (Cabrioposition). Bei Auslösen des Alarms ertönt die
Sirene und die Fahrtrichtungsanzei-
ger blinken für die Dauer von dreißig
Sekunden.
Nach dem Auslösen des Alarms ist die
Alarmanlage erneut betriebsbereit.

 Zündung ausschalten.

 Binnen zehn Sekunden auf Taste

A drücken, bis die Kontrollleuchte
aul euchtet.

 Fahrzeug verlassen.

 Alarmanlage aktivieren durch
Verriegeln oder Betätigen der
Verriegelungssicherung mit der
Fernbedienung (die Kontrollleuch-
te der Taste A blinkt im Sekunden-
takt).
Diese Funktion muss nach jedem
Abschalten der Zündung aktiviert
werden.
Alarmanlage aktivieren

 Zündung ausschalten und Fahr-
zeug verlassen.

 Alarmanlage aktivieren, und zwar
durch Verriegeln oder Betätigen
der Verriegelungssicherung mit
der Fernbedienung (die Kontroll-
leuchte der Taste A blinkt im Se-
kundentakt).

Hinweis: Wenn man das Fahrzeug
abschließen möchte, ohne die Alarm-
anlage scharfzuschalten, verriegelt
man es mit dem Schlüssel. Alarmanlage inaktivieren
Fahrzeug mit der Fernbedienung
entriegeln (die Kontrollleuchte der
Taste
A erlischt.

Hinweis: Wenn der Alarm während Ih-
rer Abwesenheit ausgelöst wurde, hört
die Kontrollleuchte auf zu blinken, so-
bald die Zündung eingeschaltet wird.
Nur Rundumschutz aktivieren
Wenn Sie während Ihrer Abwesen-
heit ein Fenster leicht offen lassen
möchten oder ein Tier im Fahrzeug
zurücklassen, müssen Sie sich auf
den Rundumschutz beschränken. Funktionsstörung
Wenn beim Einschalten der Zündung
die Kontrollleuchte der Taste
A für die
Dauer von zehn Sekunden aul euch-
tet, deutet dies auf einen fehlerhaften
Anschluß der Sirene hin.
Wenden Sie sich an einen PEUGEOT-
Vertragshändler, um die Anlage über-
prüfen zu lassen.
Automatische Aktivierung *
Die Alarmanlage wird zwei Minuten nach
dem Schließen der letzten Tür bzw. des
Kofferraums automatisch aktiviert.
Um zu vermeiden, dass beim Öffnen
einer Tür oder des Kofferraums verse-
hentlich Alarm ausgelöst wird, muss die
Entriegelungstaste auf der Fernbedie-
nung erneut gedrückt werden.
Ausfall der Fernbedienung

 Tür mit dem Schlüssel aufschlie-
ßen und öffnen. Der Alarm wird
ausgelöst.

 Zündung einschalten. Die Alarm-
anlage wird deaktiviert.
ALARMANLAGE
Wenn die Kontrollleuchte der Taste A
schnell blinkt, wird damit angezeigt,
daß der Alarm während Ihrer Abwesen-
heit ausgelöst wurde.
45 Sekunden nach einem Druck auf
die Taste der Fernbedienung wird die
Alarmanlage aktiviert, und zwar unab-
hängig davon, ob Türen oder Koffer-
raum offen oder geschlossen sind.
Um bei einer Wagenwäsche zu vermei-
den, dass der Alarm ausgelöst wird:
- verriegeln Sie die Türen mit dem Schlüssel, oder - aktivieren Sie nur den Rundumschutz-Alarm.
Wenn der Alarm zehnmal hinter-
einander ausgelöst wird, wird die
Anlage beim elften Mal deaktiviert.
* Je nach Bestimmung

!
!
75
SICHERHEIT
Die hinteren Plätze sind mit zwei
Automatik-Dreipunktgurten mit Gurt-
kraftbegrenzern ausgerüstet.
Schieben Sie die Gurte durch die
Schlaufen 1 , damit sie nicht lose
heruml attern, wenn Sie mit offenem
Dach fahren.
Sicherheitsgurte hinten
Schnallen Sie sich - auch auf kurzen Strecken - immer an, gl eichgültig auf
welchem Platz Sie sitzen.
Vertauschen Sie die Gurtschlösser nicht, sie würden in diesem Fal l ihre
Schutzfunktion nicht voll erfüllen.
Die Sicherheitsgurte haben einen Gurtaufroller, mit dem die Gurtlänge auto-
matisch an den Körper angepasst wird. Der Gurt wird automatisch ei ngezo-
gen, wenn der nicht benutzt wird.
Vergewissern Sie sich vor und nach dem Gebrauch, dass der Gurt richti g
aufgerollt ist.
Der Beckengurt muss so tief wie möglich am Becken anliegen.
Der Schultergurt muss über die Schulter verlaufen, und zwar so, dass er
nicht am Hals anliegt.
Die Gurtaufroller sind mit einer automatischen Blockiervorrichtung bei einem
Aufprall, einer Notbremsung oder einem Überschlag des Fahrzeugs au sge-
rüstet. Sie können sie lösen, indem Sie schnell am Gurt schnell zi ehen und
ihn wieder loslassen.
Ein Sicherheitsgurt kann nur wirksamen Schutz bieten, wenn:
- er so fest wie möglich am Körper anliegt,
- nur eine einzige Person von der Größe eines Erwachsenen damit ange-
schnallt ist,
- er keine Schnittspuren aufweist und nicht ausgefranst ist,
- Sie ihn in einer gleichmäßigen Bewegung vorziehen und d arauf achten,
dass er sich nicht verdreht,
- er nicht verändert und dadurch seine Funktionstüchtigkeit b eeinträchtigt
wird.
Aufgrund der geltenden Sicherheitsvorschriften mus s jeder Eingriff und jede
Kontrolle von einem PEUGEOT-Vertragshändler vorgeno mmen werden, der die
Garantie dafür übernimmt und die fachgerechte Durch führung gewährleistet.
Lassen Sie die Sicherheitsgurte in regelmäßigen Abständen von e inem
PEUGEOT-Vertragshändler überprüfen, vor allem wenn sie Beschädigungs-
spuren aufweisen.
Reinigen Sie die Gurte mit Seifenwasser oder einem beim PEUGEOT -Ver-
tragshändler erhältlichen Textilreiniger.
Vergewissern Sie sich nach dem Umklappen oder Verschieben eines Sit zes
oder einer Rückbank, dass der Sicherheitsgurt richtig positioniert u nd auf-
gerollt ist.
Ziehen Sie die Gurte vor jeder
Verwendung aus den Schlaufen

1 .

10
97
PRAKTISCHE TIPPS

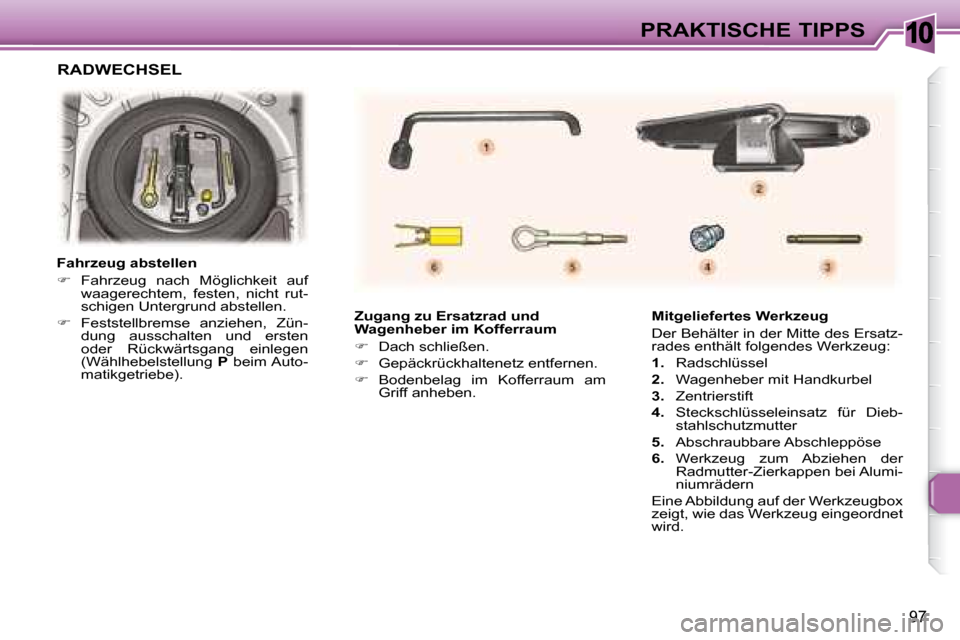

Zugang zu Ersatzrad und
Wagenheber im Kofferraum

 Dach schließen.

 Gepäckrückhaltenetz entfernen.

 Bodenbelag im Kofferraum am
Griff anheben. Mitgeliefertes Werkzeug
Der Behälter in der Mitte des Ersatz-
rades enthält folgendes Werkzeug:

1. Radschlüssel

2. Wagenheber mit Handkurbel

3. Zentrierstift

4. Steckschlüsseleinsatz für Dieb-
stahlschutzmutter

5. Abschraubbare Abschleppöse

6. Werkzeug zum Abziehen der
Radmutter-Zierkappen bei Alumi-
niumrädern
Eine Abbildung auf der Werkzeugbox
zeigt, wie das Werkzeug eingeordnet
wird.
Fahrzeug abstellen

 Fahrzeug nach Möglichkeit auf
waagerechtem, festen, nicht rut-
schigen Untergrund abstellen.

 Feststellbremse anziehen, Zün-
dung ausschalten und ersten
oder Rückwärtsgang einlegen
(Wählhebelstellung P beim Auto-
matikgetriebe).
RADWECHSEL

10
105
PRAKTISCHE TIPPS
AUSTAUSCH DER
SICHERUNGEN
Die Sicherungskästen bei nden sich
im unteren Teil des Armaturenbretts
auf der Fahrerseite und im Motor-
raum links. In Ordnung Defekt Drehen Sie die Schraube mit einem
Geldstück (1) um eine Vierteldre-
hung auf und ziehen Sie dann oben
rechts an der Klappe (2), um diese
auszurasten.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung
muss die Störungsursache ermittelt
und behoben werden. Die Nummern
der Sicherungen sind auf dem Siche-
rungskasten angegeben.
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der glei-
chen Stärke (gleiche Farbe).
Benutzen Sie die innen am Deckel
des Sicherungskastens am Arma-
turenbrett befestigte Spezialzange.
Hier bei nden sich auch die Ersatz-
sicherungen. Sicherungen am
Armaturenbrett

Sicherung
Nr.
Stärke Abgesicherter Stromkreis

F36 20 A Hi-Fi Verstärker.

F39 20 A Sitzheizung Fahrer- und Beifahrersitz.

F40 30 A Stromversorgung Pumpe versenkbares Dach.
