C O N T R O L L O D I M A R C I A
D I S P L A Y S I T U A T O N E L
Q U A D R O S T R U M E N T I
D o p o l ' i n s e r i m e n t o d e l c o n t a t t o , s v o l -
g e s u c c e s s i v a m e n t e t r e f u n z i o n i :
- i n d i c a t o r e d i m a n u t e n z i o n e
- i n d i c a t o r e l i v e l l o o l i o m o t o r e
- c o n t a c h i l o m e t r i ( c h i l o m e t r a g g i o t o t a l e e g i o r n a l i e r o ) .
O s s e r v a z i o n e :
i l c h i l o m e t r a g g i o t o -
t a l e e g i o r n a l i e r o v i e n e v i s u a l i z z a t o
p e r t r e n t a s e c o n d i q u a n d o s i i n t e r -
r o m p e i l c o n t a t t o , s i a p r e l a p o r t a l a t o
c o n d u c e n t e e s i b l o c c a n o o s b l o c c a -
n o l e a p e r t u r e d e l v e i c o l o .
I n d i c a t o r e d i m a n u t e n z i o n e
I n d i c a l a s c a d e n z a d e l l a p r o s s i m a
m a n u t e n z i o n e d a f a r e f f e t t u a r e s e -
c o n d o i l p r o g r a m m a d i m a n u t e n z i o n e
d e l c o s t r u t t o r e .
Q u e s t a s c a d e n z a v i e n e c a l c o l a t a a
p a r t i r e d a l l ' u l t i m o a z z e r a m e n t o d e l -
l ' i n d i c a t o r e ( v e d i r e l a t i v o c a p i t o l o ) . È
d e t e r m i n a t a d a d u e p a r a m e t r i :
- c h i l o m e t r a g g i o p e r c o r s o
- t e m p o t r a s c o r s o d a l l ' u l t i m a m a n u - t e n z i o n e .
O s s e r v a z i o n e : i l c h i l o m e t r a g g i o
c h e r i m a n e d a p e r c o r r e r e p u ò e s -
s e r e p o n d e r a t o d a l f a t t o r e t e m p o , i n
f u n z i o n e d e l l e a b i t u d i n i d i g u i d a d e l
c o n d u c e n t e .
F u n z i o n a m e n t o
N o n a p p e n a s i i n s e r i s c e i l c o n t a t t o ,
p e r 5 s e c o n d i s i a c c e n d e l a c h i a v e
c h e s i m b o l e g g i a l e o p e r a z i o n i d i
m a n u t e n z i o n e . I l d i s p l a y d e l c o n t a c h i -
l o m e t r i t o t a l e i n d i c a i l n u m e r o d i c h i l o -
m e t r i ( a r r o t o n d a t o p e r d i f e t t o ) c h e s i
p o s s o n o a n c o r a p e r c o r r e r e i n o a l l a
p r o s s i m a m a n u t e n z i o n e .
E s e m p i o : v i s o n o a n c o r a 4 . 8 0 0 K m
d a p e r c o r r e r e p r i m a d e l l a p r o s s i m a
m a n u t e n z i o n e .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r
5 s e c o n d i , i l d i s p l a y i n d i c a :
5 s e c o n d i d o p o l ' i n s e r i m e n t o d e l c o n -
t a t t o , i l c o n t a c h i l o m e t r i t o r n a a f u n z i o -
n a r e n o r m a l m e n t e e i l d i s p l a y i n d i c a i l
c h i l o m e t r a g g i o t o t a l e o g i o r n a l i e r o . I l n u m e r o d i c h i l o m e t r i m a n c a n t i
a l l a p r o s s i m a m a n u t e n z i o n e è i n -
f e r i o r e a 1 . 0 0 0 K m .
E s e m p i o :
s i p o s s o n o a n c o r a p e r -
c o r r e r e 9 0 0 K m i n o a l l a p r o s s i m a
m a n u t e n z i o n e .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r l a
d u r a t a d i 5 s e c o n d i , i l d i s p l a y i n d i c a :
5 s e c o n d i d o p o l ' i n s e r i m e n t o d e l
c o n t a t t o , i l c o n t a c h i l o m e t r i t o r n a a
f u n z i o n a r e n o r m a l m e n t e e l a c h i a v e
d i m a n u t e n z i o n e r i m a n e a c c e s a .
Q u e s t o s t a a s e g n a l a r e c h e f r a p o c o
d o v r à e s s e r e e f f e t t u a t a u n a m a n u -
t e n z i o n e . I l d i s p l a y i n d i c a i l c h i l o m e -
t r a g g i o t o t a l e e g i o r n a l i e r o .
Page 22 of 190
2 4
3 0 - 0 8 - 2 0 0 4
2 5
3 0 - 0 8 - 2 0 0 4
C O N T R O L L O D I M A R C I A
D I S P L A Y S I T U A T O N E L
Q U A D R O S T R U M E N T I
D o p o l ' i n s e r i m e n t o d e l c o n t a t t o , s v o l -
g e s u c c e s s i v a m e n t e t r e f u n z i o n i :
- i n d i c a t o r e d i m a n u t e n z i o n e
- i n d i c a t o r e l i v e l l o o l i o m o t o r e
- c o n t a c h i l o m e t r i ( c h i l o m e t r a g g i o t o t a l e e g i o r n a l i e r o ) .
O s s e r v a z i o n e :
i l c h i l o m e t r a g g i o t o -
t a l e e g i o r n a l i e r o v i e n e v i s u a l i z z a t o
p e r t r e n t a s e c o n d i q u a n d o s i i n t e r -
r o m p e i l c o n t a t t o , s i a p r e l a p o r t a l a t o
c o n d u c e n t e e s i b l o c c a n o o s b l o c c a -
n o l e a p e r t u r e d e l v e i c o l o .
I n d i c a t o r e d i m a n u t e n z i o n e
I n d i c a l a s c a d e n z a d e l l a p r o s s i m a
m a n u t e n z i o n e d a f a r e f f e t t u a r e s e -
c o n d o i l p r o g r a m m a d i m a n u t e n z i o n e
d e l c o s t r u t t o r e .
Q u e s t a s c a d e n z a v i e n e c a l c o l a t a a
p a r t i r e d a l l ' u l t i m o a z z e r a m e n t o d e l -
l ' i n d i c a t o r e ( v e d i r e l a t i v o c a p i t o l o ) . È
d e t e r m i n a t a d a d u e p a r a m e t r i :
- c h i l o m e t r a g g i o p e r c o r s o
- t e m p o t r a s c o r s o d a l l ' u l t i m a m a n u - t e n z i o n e .
O s s e r v a z i o n e : i l c h i l o m e t r a g g i o
c h e r i m a n e d a p e r c o r r e r e p u ò e s -
s e r e p o n d e r a t o d a l f a t t o r e t e m p o , i n
f u n z i o n e d e l l e a b i t u d i n i d i g u i d a d e l
c o n d u c e n t e .
F u n z i o n a m e n t o
N o n a p p e n a s i i n s e r i s c e i l c o n t a t t o ,
p e r 5 s e c o n d i s i a c c e n d e l a c h i a v e
c h e s i m b o l e g g i a l e o p e r a z i o n i d i
m a n u t e n z i o n e . I l d i s p l a y d e l c o n t a c h i -
l o m e t r i t o t a l e i n d i c a i l n u m e r o d i c h i l o -
m e t r i ( a r r o t o n d a t o p e r d i f e t t o ) c h e s i
p o s s o n o a n c o r a p e r c o r r e r e i n o a l l a
p r o s s i m a m a n u t e n z i o n e .
E s e m p i o : v i s o n o a n c o r a 4 . 8 0 0 K m
d a p e r c o r r e r e p r i m a d e l l a p r o s s i m a
m a n u t e n z i o n e .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r
5 s e c o n d i , i l d i s p l a y i n d i c a :
5 s e c o n d i d o p o l ' i n s e r i m e n t o d e l c o n -
t a t t o , i l c o n t a c h i l o m e t r i t o r n a a f u n z i o -
n a r e n o r m a l m e n t e e i l d i s p l a y i n d i c a i l
c h i l o m e t r a g g i o t o t a l e o g i o r n a l i e r o . I l n u m e r o d i c h i l o m e t r i m a n c a n t i
a l l a p r o s s i m a m a n u t e n z i o n e è i n -
f e r i o r e a 1 . 0 0 0 K m .
E s e m p i o :
s i p o s s o n o a n c o r a p e r -
c o r r e r e 9 0 0 K m i n o a l l a p r o s s i m a
m a n u t e n z i o n e .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r l a
d u r a t a d i 5 s e c o n d i , i l d i s p l a y i n d i c a :
5 s e c o n d i d o p o l ' i n s e r i m e n t o d e l
c o n t a t t o , i l c o n t a c h i l o m e t r i t o r n a a
f u n z i o n a r e n o r m a l m e n t e e l a c h i a v e
d i m a n u t e n z i o n e r i m a n e a c c e s a .
Q u e s t o s t a a s e g n a l a r e c h e f r a p o c o
d o v r à e s s e r e e f f e t t u a t a u n a m a n u -
t e n z i o n e . I l d i s p l a y i n d i c a i l c h i l o m e -
t r a g g i o t o t a l e e g i o r n a l i e r o .
Page 23 of 190
2 4
3 0 - 0 8 - 2 0 0 4
2 5
3 0 - 0 8 - 2 0 0 4
C O N T R O L L O D I M A R C I A
L a s c a d e n z a d e l l a m a n u t e n z i o n e
è s t a t a s u p e r a t a .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r l a
d u r a t a d i 5 s e c o n d i , l a c h i a v e d i m a -
n u t e n z i o n e l a m p e g g i a .
E s e m p i o : l a s c a d e n z a d i m a n u t e n -
z i o n e è s t a t a s u p e r a t a d i 3 0 0 K m . L a
m a n u t e n z i o n e d e l v e i c o l o d e v e e s s e -
r e e f f e t t u a t a r a p i d a m e n t e .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r l a
d u r a t a d i 5 s e c o n d i , i l d i s p l a y i n d i c a : M a n c a n z a d ' o l i o I n d i c a t o r e d i l i v e l l o o l i o
m o t o r e
A l l ' i n s e r i m e n t o d e l c o n t a t t o , i l l i v e l -
l o d ' o l i o d e l m o t o r e è i n d i c a t o p e r
1 0 s e c o n d i c i r c a , d o p o l ' i n f o r m a z i o -
n e s u l l a m a n u t e n z i o n e . A n o m a l i a s e n s o r e l i v e l l o d ' o l i o
L a v e r i i c a d e l l i v e l l o c o n l ' a s t a
m a n u a l e è v a l i d a s o l o s e i l v e i c o -
l o s i t r o v a s u u n t e r r e n o p i a n o ,
c o n i l m o t o r e f e r m o d a a l m e n o
1 5 m i n u t i .
5 s e c o n d i d o p o l ' i n s e r i m e n t o d e l
c o n t a t t o , i l c o n t a c h i l o m e t r i t o r n a a
f u n z i o n a r e n o r m a l m e n t e e l a c h i a v e
d i m a n u t e n z i o n e r i m a n e a c c e s a . I l
d i s p l a y i n d i c a i l c h i l o m e t r a g g i o t o t a l e
e g i o r n a l i e r o .
O s s e r v a z i o n e : l a c h i a v e d i m a -
n u t e n z i o n e p u ò a n c h e a c c e n d e r s i
q u a n d o s i s u p e r a l a s c a d e n z a d i d u e
a n n i . I l l a m p e g g i a m e n t o i n d i c a u n a m a n -
c a n z a d ' o l i o c h e r i s c h i a d i d a n n e g -
g i a r e i l m o t o r e .
S e l a m a n c a n z a d ' o l i o è c o n f e r m a t a
d a l l a v e r i i c a s u l l ' a s t a m a n u a l e , r a b -
b o c c a r e i m p e r a t i v a m e n t e .
V e r i i c a r e i l l i v e l l o d ' o l i o s u l l ' a s t a m a -
n u a l e .
S e i l l i v e l l o è c o r r e t t o , i l l a m p e g g i a -
m e n t o i n d i c a u n d i s f u n z i o n a m e n t o
d e l s e n s o r e d i l i v e l l o d ' o l i o m o t o r e .
R i v o l g e r s i a d u n P u n t o A s s i s t e n z a
P E U G E O T .
Page 24 of 190
2 4
3 0 - 0 8 - 2 0 0 4
2 5
3 0 - 0 8 - 2 0 0 4
C O N T R O L L O D I M A R C I A
L a s c a d e n z a d e l l a m a n u t e n z i o n e
è s t a t a s u p e r a t a .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r l a
d u r a t a d i 5 s e c o n d i , l a c h i a v e d i m a -
n u t e n z i o n e l a m p e g g i a .
E s e m p i o : l a s c a d e n z a d i m a n u t e n -
z i o n e è s t a t a s u p e r a t a d i 3 0 0 K m . L a
m a n u t e n z i o n e d e l v e i c o l o d e v e e s s e -
r e e f f e t t u a t a r a p i d a m e n t e .
A l l ' i n s e r i m e n t o d e l c o n t a t t o e p e r l a
d u r a t a d i 5 s e c o n d i , i l d i s p l a y i n d i c a : M a n c a n z a d ' o l i o I n d i c a t o r e d i l i v e l l o o l i o
m o t o r e
A l l ' i n s e r i m e n t o d e l c o n t a t t o , i l l i v e l -
l o d ' o l i o d e l m o t o r e è i n d i c a t o p e r
1 0 s e c o n d i c i r c a , d o p o l ' i n f o r m a z i o -
n e s u l l a m a n u t e n z i o n e . A n o m a l i a s e n s o r e l i v e l l o d ' o l i o
L a v e r i i c a d e l l i v e l l o c o n l ' a s t a
m a n u a l e è v a l i d a s o l o s e i l v e i c o -
l o s i t r o v a s u u n t e r r e n o p i a n o ,
c o n i l m o t o r e f e r m o d a a l m e n o
1 5 m i n u t i .
5 s e c o n d i d o p o l ' i n s e r i m e n t o d e l
c o n t a t t o , i l c o n t a c h i l o m e t r i t o r n a a
f u n z i o n a r e n o r m a l m e n t e e l a c h i a v e
d i m a n u t e n z i o n e r i m a n e a c c e s a . I l
d i s p l a y i n d i c a i l c h i l o m e t r a g g i o t o t a l e
e g i o r n a l i e r o .
O s s e r v a z i o n e : l a c h i a v e d i m a -
n u t e n z i o n e p u ò a n c h e a c c e n d e r s i
q u a n d o s i s u p e r a l a s c a d e n z a d i d u e
a n n i . I l l a m p e g g i a m e n t o i n d i c a u n a m a n -
c a n z a d ' o l i o c h e r i s c h i a d i d a n n e g -
g i a r e i l m o t o r e .
S e l a m a n c a n z a d ' o l i o è c o n f e r m a t a
d a l l a v e r i i c a s u l l ' a s t a m a n u a l e , r a b -
b o c c a r e i m p e r a t i v a m e n t e .
V e r i i c a r e i l l i v e l l o d ' o l i o s u l l ' a s t a m a -
n u a l e .
S e i l l i v e l l o è c o r r e t t o , i l l a m p e g g i a -
m e n t o i n d i c a u n d i s f u n z i o n a m e n t o
d e l s e n s o r e d i l i v e l l o d ' o l i o m o t o r e .
R i v o l g e r s i a d u n P u n t o A s s i s t e n z a
P E U G E O T .
Page 25 of 190
2 6
3 0 - 0 8 - 2 0 0 4
R e o s t a t o
d ' i l l u m i n a z i o n e
C o n l e l u c i a c c e s e ,
p r e m e r e i l p u l s a n t e p e r
m o d i i c a r e l ' i n t e n s i t à
d e l l ' i l l u m i n a z i o n e d e l
p o s t o d i g u i d a . Q u a n d o
l ' i l l u m i n a z i o n e r a g g i u n -
g e l a r e g o l a z i o n e m i n i m a ( o m a s s i m a ) ,
r i l a s c i a r e i l p u l s a n t e e p o i p r e m e r l o d i
n u o v o p e r a u m e n t a r l a ( o d i m i n u i r l a ) .
N o n a p p e n a l ' i l l u m i n a z i o n e r a g -
g i u n g e l ' i n t e n s i t à v o l u t a , r i l a s c i a r e i l
p u l s a n t e .
P u l s a n t e d i
a z z e r a m e n t o d e l
c o n t a c h i l o m e t r i
g i o r n a l i e r o
C o n i l c o n t a t t o i n s e r i -
t o , p r e m e r e i l p u l s a n t e
i n o a l l a c o m p a r s a d e -
g l i z e r i .
A z z e r a m e n t o d e l l ’ i n d i c a t o r e d i
m a n u t e n z i o n e
I l P u n t o d i A s s i s t e n z a P E U G E O T
e f f e t t u a q u e s t a o p e r a z i o n e d o p o
o g n i m a n u t e n z i o n e .
S e s i d e c i d e i n v e c e d i e f f e t t u a r e d a
s o l i l a m a n u t e n z i o n e d e l v e i c o l o ,
l a p r o c e d u r a d i a z z e r a m e n t o è l a
s e g u e n t e :
F t o g l i e r e i l c o n t a t t o
F p r e m e r e i l p u l s a n t e d i a z z e r a m e n -
t o d e l c o n t a c h i l o m e t r i g i o r n a l i e r o
e m a n t e n e r l o p r e m u t o
F i n s e r i r e i l c o n t a t t o .
I l d i s p l a y d e i c h i l o m e t r i i n i z i a u n c o n -
t e g g i o a l l a r o v e s c i a .
Q u a n d o i l d i s p l a y i n d i c a " 0 0 0 0 . 0 " ,
r i l a s c i a r e i l p u l s a n t e ; l a c h i a v e d i
m a n u t e n z i o n e s p a r i s c e .
I m p o r t a n t e : d o p o q u e s t a o p e r a z i o -
n e , s e s i v u o l e s c o l l e g a r e l a b a t t e -
r i a , c h i u d e r e i l v e i c o l o e d a s p e t t a r e
a l m e n o c i n q u e m i n u t i , a l t r i m e n t i
l ' a z z e r a m e n t o n o n v e r r à p r e s o i n
c o n s i d e r a z i o n e .
C O N T R O L L O D I M A R C I A
Page 26 of 190
2 7
3 0 - 0 8 - 2 0 0 4
L A 3 0 7 S W I N D E T T A G L I O
D i s p l a y m o n o c r o m a t i c o B
C o n s e n t e d i o t t e n e r e l e s e g u e n t i i n -
f o r m a z i o n i :
- o r a ,
- d a t a ,
- t e m p e r a t u r a e s t e r n a ( l a m p e g g i a i n c a s o d i r i s c h i o d i g h i a c c i o ) ,
- f u n z i o n i d e l l ' a u t o r a d i o ,
- c o n t r o l l o d e l l e a p e r t u r e ( p o r t e , c o - f a n o m o t o r e , e c c . ) ,
- i m e s s a g g i d i a l l a r m e ( e s . " A n o m a l i a c a r i c a b a t t e r i a " ) o i m e s s a g g i d ' i n f o r -
m a z i o n e ( e s . " A i r b a g p a s s e g g e r o
d i s a t t i v a t o " ) v i s u a l i z z a t i i n m o d o t e m -
p o r a n e o p o s s o n o e s s e r e c a n c e l l a t i
p r e m e n d o i l p u l s a n t e 1 o 2 ,
- c o m p u t e r d i b o r d o ( v e d i c a p i t o l o c o r r i s p o n d e n t e ) .
D I S P L A Y M U L T I F U N Z I O N E
P r e s e n t a z i o n e D i s p l a y m o n o c r o m a t i c o C T e
d i s p l a y a c o l o r i D T
Q u e s t i d u e s i s t e m i s o n o c o m a n d a t i
d a l l a t a s t i e r a d e l
r a d i o t e l e f o n o G P S
R T 3 .
C o n s e n t o n o d i v i s u a l i z z a r e :
- l ' o r a
- l a d a t a
- l a t e m p e r a t u r a e s t e r n a ( i n c a s o d i r i s c h i o d i g h i a c c i o , s i è a v v e r t i t i d a
u n m e s s a g g i o )
- l e s c h e r m a t e r e l a t i v e a l l ' a u t o r a d i o ( r a d i o , C D , e c c . )
- l e s c h e r m a t e d e i s i s t e m i t e l e m a t i c i ( t e l e f o n o , s e r v i z i , e c c . )
- i l c o n t r o l l o d e l l e a p e r t u r e ( p o r t e , c o f a n o m o t o r e , e c c . )
- i m e s s a g g i d i a l l a r m e ( e s . " L i v e l l o b e n z i n a s c a r s o " , e s t a t o d e l l e f u n -
z i o n i d e l v e i c o l o ( e s . " A i r b a g p a s -
s e g g e r o d i s a t t i v a t o " v i s u a l i z z a t i i n
m o d o t e m p o r a n e o
- l a s c h e r m a t a d e l c o m p u t e r d i b o r d o ( v e d i c a p i t o l o c o r r i s p o n d e n t e )
- l e s c h e r m a t e d e l s i s t e m a d i g u i d a i m b a r c a t o ( v e d i c a p i t o l o c o r r i s p o n -
d e n t e ) .
O s s e r v a z i o n e : p e r p o t e r u s a r e t u t t e
l e f u n z i o n i d e l s i s t e m a , s i d i s p o n e d i
d u e C D - R o m : i l C D - R o m " C o n i g u -
r a z i o n e " , c h e c o n t i e n e i l s o f t w a r e e
l e v a r i e l i n g u e d i v i s u a l i z z a z i o n e e
d i i n f o r m a z i o n e v o c a l e ; i l C D - R o m
" N a v i g a z i o n e " , c h e c o n t i e n e i d a t i
c a r t o g r a i c i d e l s i s t e m a d i g u i d a
i m b a r c a t o . P r e m e r e i l t a s t o
" M E N U " d e l R a d i o -
t e l e f o n o R T 3 p e r a c c e d e r e a l m e n ù
g e n e r a l e e s c e g l i e r e u n a d e l l e s e -
g u e n t i a p p l i c a z i o n i :
- n a v i g a z i o n e - g u i d a ( v e d i c a p i t o l o " S i s t e m a d i g u i d a i m b a r c a t o " )
- f u n z i o n i a u d i o ( v e d i c a p i t o l o " R a d i o t e l e f o n o R T 3 " )
- c o m p u t e r d i b o r d o ( v e d i c a p i t o l o c o r r i s p o n d e n t e )
- a g e n d a ( v e d i c a p i t o l o " R a d i o t e l e f o n o R T 3 " )
- t e l e f o n o & s e r v i z i ( v e d i c a p i t o l o " R a d i o t e l e f o n o R T 3 " )
- i m p o s t a z i o n i s i s t e m a ( v e d i c a p i t o l o c o r r i s p o n d e n t e ) .
D i s p l a y m o n o c r o m a t i c o C T
M e n ù g e n e r a l e
Page 27 of 190
2 8
3 0 - 0 8 - 2 0 0 4
2 9
3 0 - 0 8 - 2 0 0 4
L A 3 0 7 S W I N D E T T A G L I O
P r e m e r e i l t a s t o " M E N U " d e l R a d i o -
t e l e f o n o R T 3 p e r a c c e d e r e a l m e n ù
g e n e r a l e e s c e g l i e r e u n a d e l l e s e -
g u e n t i a p p l i c a z i o n i :
- n a v i g a z i o n e - g u i d a ( v e d i c a p i t o l o " S i s t e m a d i g u i d a i m b a r c a t o " )
- f u n z i o n i a u d i o ( v e d i c a p i t o l o " R a d i o t e l e f o n o R T 3 " )
- c o m p u t e r d i b o r d o ( v e d i c a p i t o l o c o r r i s p o n d e n t e )
- a g e n d a ( v e d i c a p i t o l o " R a d i o t e l e - f o n o R T 3 " )
D i s p l a y a c o l o r i D T
M e n ù g e n e r a l e
- t e l e f o n o & s e r v i z i ( v e d i c a p i t o l o
" R a d i o t e l e f o n o R T 3 " )
- i m p o s t a z i o n i s i s t e m a ( v e d i c a p i t o l o c o r r i s p o n d e n t e )
- c a r t a ( v e d i c a p i t o l o " S i s t e m a d i g u i d a i m b a r c a t o " )
- v i d e o ( v e d i c a p i t o l o c o r r i s p o n d e n t e ) .
D i s p l a y m o n o c r o m a t i c o B
M a n t e n e r e p r e m u t o p e r d u e s e c o n d i
i l p u l s a n t e 1 p e r a c c e d e r e a l l e r e g o -
l a z i o n i .
I n s e g u i t o , o g n i p r e s s i o n e s u q u e s t o
p u l s a n t e c o n s e n t e d i f a r s c o r r e r e i
v a r i p a r a m e t r i :
- l i n g u a d e l l e i n f o r m a z i o n i v i s u a l i z z a t e
- u n i t à d i v e l o c i t à ( k m o m i g l i a )
- u n i t à d i t e m p e r a t u r a ( g r a d i C e l s i u s o F a h r e n h e i t )
- f o r m a t o d e l l ' o r a ( 1 2 o 2 4 o r e )
- o r e
- m i n u t i
- a n n o
- m e s e
- g i o r n o .
U n a p r e s s i o n e s u l p u l s a n t e 2 c o n -
s e n t e d i m o d i i c a r e i l p a r a m e t r o s e l e -
z i o n a t o . M a n t e n e r e l a p r e s s i o n e p e r
o t t e n e r e u n o s c o r r i m e n t o r a p i d o .
D o p o s e t t e s e c o n d i d i i n a t t i v i t à , i l d i -
s p l a y t o r n a a l l a s c h e r m a t a n o r m a l e e
i d a t i m o d i i c a t i v e n g o n o r e g i s t r a t i .
C o n i g u r a z i o n e d e i p a r a m e t r i
Q u a l c h e d e i n i z i o n e . . .
V i s u a l i z z a z i o n e s o v r a p p o s t a
u n a i n e s t r a a p p a r e m o m e n t a n e a -
m e n t e s o p r a l ' a p p l i c a z i o n e i n c o r s o ,
p e r a n n u n c i a r e u n c a m b i a m e n t o d i
s t a t o d i u n ' a l t r a a p p l i c a z i o n e .
A p p l i c a z i o n e p e r m a n e n t e
a p p l i c a z i o n e p r i n c i p a l e i n c o r s o , v i s u a -
l i z z a t a i n b a c k g r o u n d .
M e n ù c o n t e s t u a l e
m e n ù l i m i t a t o , a b b i n a t o a l l ' a p p l i c a -
z i o n e p r i n c i p a l e i n c o r s o , v i s u a l i z z a t a
i n b a c k g r o u n d .
Page 28 of 190
2 8
3 0 - 0 8 - 2 0 0 4
2 9
3 0 - 0 8 - 2 0 0 4
L A 3 0 7 S W I N D E T T A G L I O
P r e m e r e i l t a s t o " M E N U " d e l R a d i o -
t e l e f o n o R T 3 p e r a c c e d e r e a l m e n ù
g e n e r a l e e s c e g l i e r e u n a d e l l e s e -
g u e n t i a p p l i c a z i o n i :
- n a v i g a z i o n e - g u i d a ( v e d i c a p i t o l o " S i s t e m a d i g u i d a i m b a r c a t o " )
- f u n z i o n i a u d i o ( v e d i c a p i t o l o " R a d i o t e l e f o n o R T 3 " )
- c o m p u t e r d i b o r d o ( v e d i c a p i t o l o c o r r i s p o n d e n t e )
- a g e n d a ( v e d i c a p i t o l o " R a d i o t e l e - f o n o R T 3 " )
D i s p l a y a c o l o r i D T
M e n ù g e n e r a l e
- t e l e f o n o & s e r v i z i ( v e d i c a p i t o l o
" R a d i o t e l e f o n o R T 3 " )
- i m p o s t a z i o n i s i s t e m a ( v e d i c a p i t o l o c o r r i s p o n d e n t e )
- c a r t a ( v e d i c a p i t o l o " S i s t e m a d i g u i d a i m b a r c a t o " )
- v i d e o ( v e d i c a p i t o l o c o r r i s p o n d e n t e ) .
D i s p l a y m o n o c r o m a t i c o B
M a n t e n e r e p r e m u t o p e r d u e s e c o n d i
i l p u l s a n t e 1 p e r a c c e d e r e a l l e r e g o -
l a z i o n i .
I n s e g u i t o , o g n i p r e s s i o n e s u q u e s t o
p u l s a n t e c o n s e n t e d i f a r s c o r r e r e i
v a r i p a r a m e t r i :
- l i n g u a d e l l e i n f o r m a z i o n i v i s u a l i z z a t e
- u n i t à d i v e l o c i t à ( k m o m i g l i a )
- u n i t à d i t e m p e r a t u r a ( g r a d i C e l s i u s o F a h r e n h e i t )
- f o r m a t o d e l l ' o r a ( 1 2 o 2 4 o r e )
- o r e
- m i n u t i
- a n n o
- m e s e
- g i o r n o .
U n a p r e s s i o n e s u l p u l s a n t e 2 c o n -
s e n t e d i m o d i i c a r e i l p a r a m e t r o s e l e -
z i o n a t o . M a n t e n e r e l a p r e s s i o n e p e r
o t t e n e r e u n o s c o r r i m e n t o r a p i d o .
D o p o s e t t e s e c o n d i d i i n a t t i v i t à , i l d i -
s p l a y t o r n a a l l a s c h e r m a t a n o r m a l e e
i d a t i m o d i i c a t i v e n g o n o r e g i s t r a t i .
C o n i g u r a z i o n e d e i p a r a m e t r i
Q u a l c h e d e i n i z i o n e . . .
V i s u a l i z z a z i o n e s o v r a p p o s t a
u n a i n e s t r a a p p a r e m o m e n t a n e a -
m e n t e s o p r a l ' a p p l i c a z i o n e i n c o r s o ,
p e r a n n u n c i a r e u n c a m b i a m e n t o d i
s t a t o d i u n ' a l t r a a p p l i c a z i o n e .
A p p l i c a z i o n e p e r m a n e n t e
a p p l i c a z i o n e p r i n c i p a l e i n c o r s o , v i s u a -
l i z z a t a i n b a c k g r o u n d .
M e n ù c o n t e s t u a l e
m e n ù l i m i t a t o , a b b i n a t o a l l ' a p p l i c a -
z i o n e p r i n c i p a l e i n c o r s o , v i s u a l i z z a t a
i n b a c k g r o u n d .
Page 29 of 190
2 8
3 0 - 0 8 - 2 0 0 4
2 9
3 0 - 0 8 - 2 0 0 4
P e r r a g i o n i d i s i c u r e z z a , l a
c o n i g u r a z i o n e d e i d i s p l a y
m u l t i f u n z i o n e d e v e e s s e r e
e f f e t t u a t a q u a n d o i l v e i c o l o
è f e r m o .
L A 3 0 7 S W I N D E T T A G L I O
D i s p l a y m o n o c r o m a t i c o C T

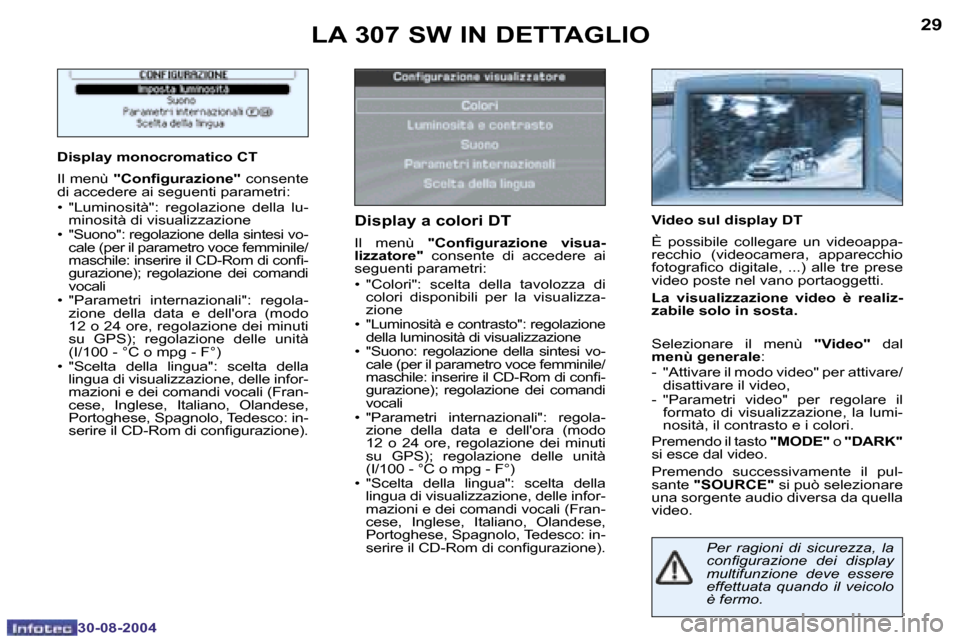

I l m e n ù " C o n i g u r a z i o n e " c o n s e n t e
d i a c c e d e r e a i s e g u e n t i p a r a m e t r i :
• " L u m i n o s i t à " : r e g o l a z i o n e d e l l a l u - m i n o s i t à d i v i s u a l i z z a z i o n e
• " S u o n o " : r e g o l a z i o n e d e l l a s i n t e s i v o - c a l e ( p e r i l p a r a m e t r o v o c e f e m m i n i l e /
m a s c h i l e : i n s e r i r e i l C D - R o m d i c o n i -
g u r a z i o n e ) ; r e g o l a z i o n e d e i c o m a n d i
v o c a l i
• " P a r a m e t r i i n t e r n a z i o n a l i " : r e g o l a - z i o n e d e l l a d a t a e d e l l ' o r a ( m o d o
1 2 o 2 4 o r e , r e g o l a z i o n e d e i m i n u t i
s u G P S ) ; r e g o l a z i o n e d e l l e u n i t à
( I / 1 0 0 - ° C o m p g - F ° )
• " S c e l t a d e l l a l i n g u a " : s c e l t a d e l l a l i n g u a d i v i s u a l i z z a z i o n e , d e l l e i n f o r -
m a z i o n i e d e i c o m a n d i v o c a l i ( F r a n -
c e s e , I n g l e s e , I t a l i a n o , O l a n d e s e ,
P o r t o g h e s e , S p a g n o l o , T e d e s c o : i n -
s e r i r e i l C D - R o m d i c o n i g u r a z i o n e ) .
D i s p l a y a c o l o r i D T
I l m e n ù " C o n i g u r a z i o n e v i s u a -
l i z z a t o r e " c o n s e n t e d i a c c e d e r e a i
s e g u e n t i p a r a m e t r i :
• " C o l o r i " : s c e l t a d e l l a t a v o l o z z a d i c o l o r i d i s p o n i b i l i p e r l a v i s u a l i z z a -
z i o n e
• " L u m i n o s i t à e c o n t r a s t o " : r e g o l a z i o n e d e l l a l u m i n o s i t à d i v i s u a l i z z a z i o n e
• " S u o n o : r e g o l a z i o n e d e l l a s i n t e s i v o - c a l e ( p e r i l p a r a m e t r o v o c e f e m m i n i l e /
m a s c h i l e : i n s e r i r e i l C D - R o m d i c o n i -
g u r a z i o n e ) ; r e g o l a z i o n e d e i c o m a n d i
v o c a l i
• " P a r a m e t r i i n t e r n a z i o n a l i " : r e g o l a - z i o n e d e l l a d a t a e d e l l ' o r a ( m o d o
1 2 o 2 4 o r e , r e g o l a z i o n e d e i m i n u t i
s u G P S ) ; r e g o l a z i o n e d e l l e u n i t à
( I / 1 0 0 - ° C o m p g - F ° )
• " S c e l t a d e l l a l i n g u a " : s c e l t a d e l l a l i n g u a d i v i s u a l i z z a z i o n e , d e l l e i n f o r -
m a z i o n i e d e i c o m a n d i v o c a l i ( F r a n -
c e s e , I n g l e s e , I t a l i a n o , O l a n d e s e ,
P o r t o g h e s e , S p a g n o l o , T e d e s c o : i n -
s e r i r e i l C D - R o m d i c o n i g u r a z i o n e ) . V i d e o s u l d i s p l a y D T
È p o s s i b i l e c o l l e g a r e u n v i d e o a p p a -
r e c c h i o ( v i d e o c a m e r a , a p p a r e c c h i o
f o t o g r a i c o d i g i t a l e , . . . ) a l l e t r e p r e s e
v i d e o p o s t e n e l v a n o p o r t a o g g e t t i .
L a v i s u a l i z z a z i o n e v i d e o è r e a l i z -
z a b i l e s o l o i n s o s t a .
S e l e z i o n a r e i l m e n ù " V i d e o " d a l
m e n ù g e n e r a l e :
- " A t t i v a r e i l m o d o v i d e o " p e r a t t i v a r e / d i s a t t i v a r e i l v i d e o ,
- " P a r a m e t r i v i d e o " p e r r e g o l a r e i l f o r m a t o d i v i s u a l i z z a z i o n e , l a l u m i -
n o s i t à , i l c o n t r a s t o e i c o l o r i .
P r e m e n d o i l t a s t o " M O D E " o " D A R K "
s i e s c e d a l v i d e o .
P r e m e n d o s u c c e s s i v a m e n t e i l p u l -
s a n t e " S O U R C E " s i p u ò s e l e z i o n a r e
u n a s o r g e n t e a u d i o d i v e r s a d a q u e l l a
v i d e o .
Page 30 of 190
3 0
3 0 - 0 8 - 2 0 0 4
3 1
3 0 - 0 8 - 2 0 0 4
A U T O R A D I O R B 3 L A 3 0 7 S W I N D E T T A G L I O

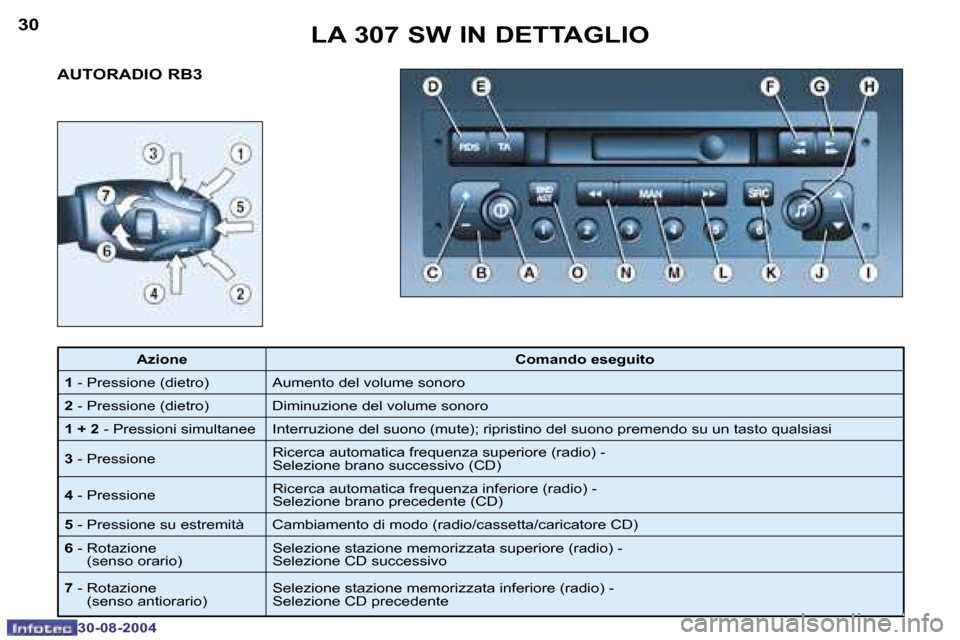

A z i o n e
C o m a n d o e s e g u i t o
1 - P r e s s i o n e ( d i e t r o ) A u m e n t o d e l v o l u m e s o n o r o
2 - P r e s s i o n e ( d i e t r o ) D i m i n u z i o n e d e l v o l u m e s o n o r o
1 + 2 - P r e s s i o n i s i m u l t a n e e I n t e r r u z i o n e d e l s u o n o ( m u t e ) ; r i p r i s t i n o d e l s u o n o p r e m e n d o s u u n t a s t o q u a l s i a s i
3 - P r e s s i o n e R i c e r c a a u t o m a t i c a f r e q u e n z a s u p e r i o r e ( r a d i o ) -
S e l e z i o n e b r a n o s u c c e s s i v o ( C D )
4 - P r e s s i o n e R i c e r c a a u t o m a t i c a f r e q u e n z a i n f e r i o r e ( r a d i o ) -
S e l e z i o n e b r a n o p r e c e d e n t e ( C D )
5 - P r e s s i o n e s u e s t r e m i t à C a m b i a m e n t o d i m o d o ( r a d i o / c a s s e t t a / c a r i c a t o r e C D )
6 - R o t a z i o n e
( s e n s o o r a r i o ) S e l e z i o n e s t a z i o n e m e m o r i z z a t a s u p e r i o r e ( r a d i o ) -
S e l e z i o n e C D s u c c e s s i v o
7 - R o t a z i o n e
( s e n s o a n t i o r a r i o ) S e l e z i o n e s t a z i o n e m e m o r i z z a t a i n f e r i o r e ( r a d i o ) -
S e l e z i o n e C D p r e c e d e n t e
