Peugeot 308 2007.5 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2007.5, Model line: 308, Model: Peugeot 308 2007.5Pages: 228, PDF Dimensioni: 24.65 MB
Page 181 of 228
12
168
* Il peso del rimorchio frenato può essere incrementato, nel limite del peso massimo autorizzato a pieno carico più rimorchio, riducendo in proporzione il peso massimo autorizzato a pieno carico del veicolo trainante; (attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada).
I valori del peso massimo autorizzato a pieno carico più rimorchio e dei carichi rimorchiabili indicati sono validi per un’altitudi- n e m a s s i m a d i 1 0 0 0 m e t r i , i l c a r i c o r i m o r c h i a b i l e m e n z i o n a t o d e v e e s s e r e r i d o t t o d e l 1 0 % o g n i 1 0 0 0 m e t r i s u p p l e m e n t a r i .
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio paese).
Temperature esterne elevate possono comportare una diminuzione de lle prestazioni del veicolo a protezione del motore; quando la temperatura esterna è superiore a 37 °C, limitare la massa rimorchiata.

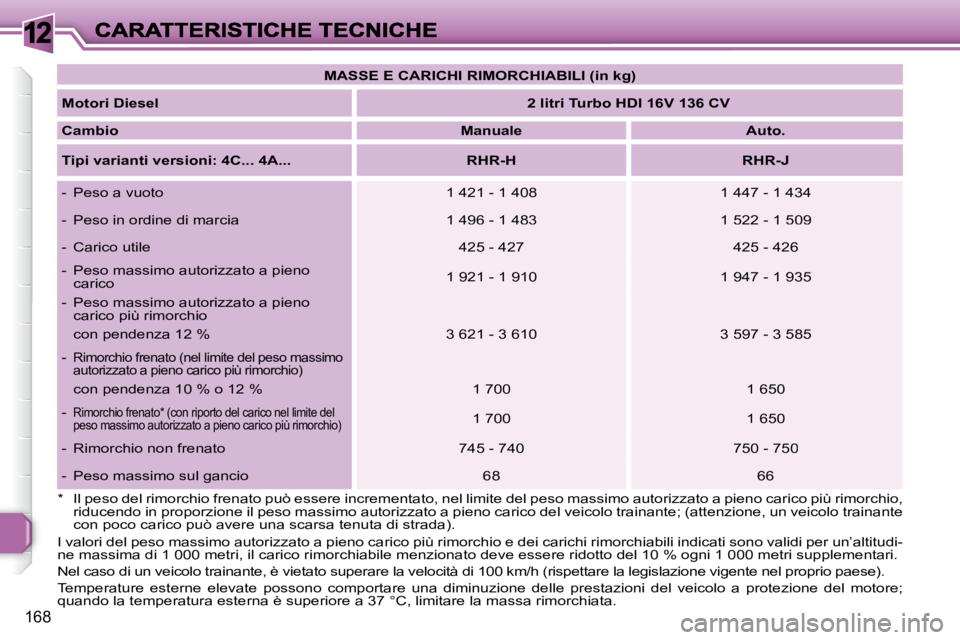

MASSE E CARICHI RIMORCHIABILI (in kg)
Motori Diesel2 litri Turbo HDI 16V 136 CV
CambioManualeAuto.
Tipi varianti versioni: 4C... 4A...RHR-HRHR-J
- Peso a vuoto1 421 - 1 4081 447 - 1 434
- Peso in ordine di marcia1 496 - 1 4831 522 - 1 509
- Carico utile425 - 427425 - 426
- Peso massimo autorizzato a pieno carico1 921 - 1 9101 947 - 1 935
- Peso massimo autorizzato a pieno carico più rimorchio
c o n p e n d e n z a 1 2 %3 621 - 3 6103 597 - 3 585
- Rimorchio frenato (nel limite del peso massimo autorizzato a pieno carico più rimorchio)
c o n p e n d e n z a 1 0 % o 1 2 %1 7001 650
- Rimorchio frenato* (con riporto del carico nel limite del peso massimo autorizzato a pieno carico più rimorch io)1 7001 650
- Rimorchio non frenato745 - 740750 - 750
- Peso massimo sul gancio6866
Page 182 of 228
12
169

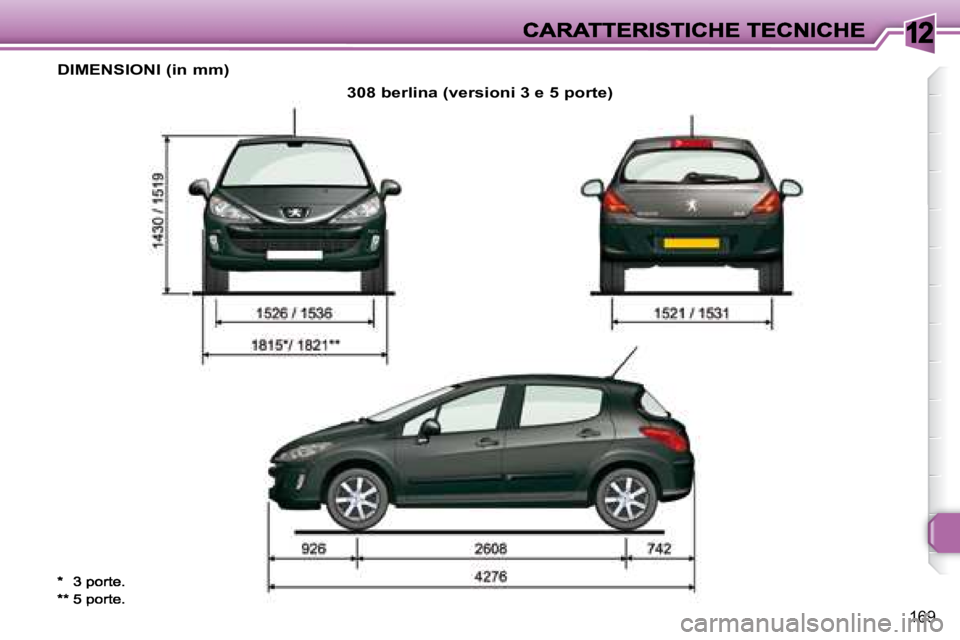

DIMENSIONI (in mm)
308 berlina (versioni 3 e 5 porte)
** 5 porte.
Page 183 of 228
12
!
i
170

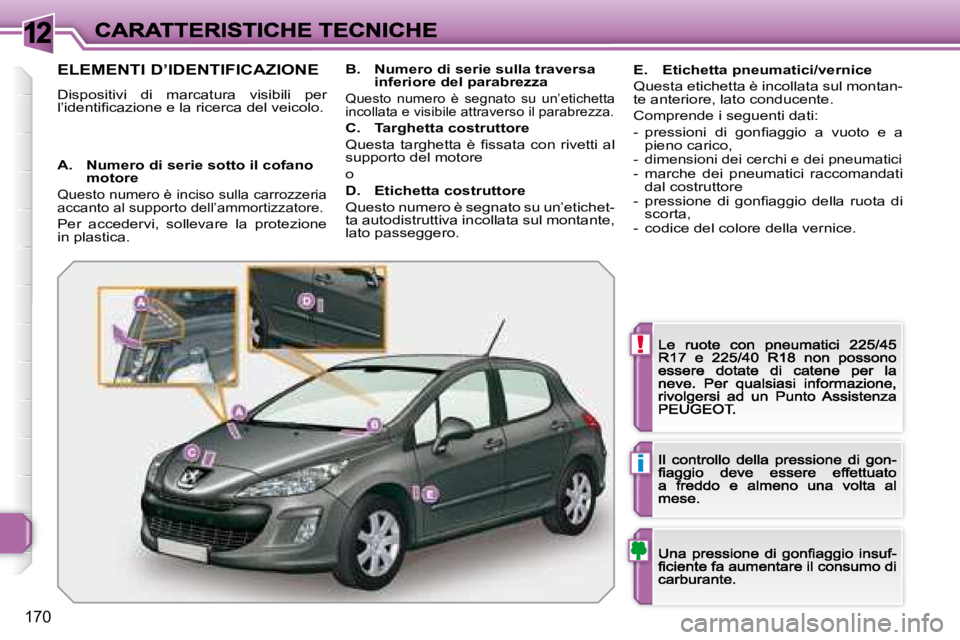

ELEMENTI D’IDENTIFICAZIONE
Dispositivi di marcatura visibili per l ’ i d e n t i fi c a z i o n e e l a r i c e r c a d e l v e i c o l o .
A. Numero di serie sotto il cofano motore
Q u e s t o n u m e r o è i n c i s o s u l l a c a r r o z z e r i a a c c a n t o a l s u p p o r t o d e l l ’ a m m o r t i z z a t o r e .
P e r a c c e d e r v i , s o l l e v a r e l a p r o t e z i o n e i n p l a s t i c a .
B. Numero di serie sulla traversa inferiore del parabrezza
Questo numero è segnato su un’etichetta i n c o l l a t a e v i s i b i l e a t t r a v e r s o i l p a r a b r e z z a .
C. Targhetta costruttore
Q u e s t a t a r g h e t t a è fi s s a t a c o n r i v e t t i a l supporto del motore
o
D. Etichetta costruttore
Q u e s t o n u m e r o è s e g n a t o s u u n ’ e t i c h e t - t a a u t o d i s t r u t t i v a i n c o l l a t a s u l m o n t a n t e , l a t o p a s s e g g e r o .
E. Etichetta pneumatici/vernice
Q u e s t a e t i c h e t t a è i n c o l l a t a s u l m o n t a n - t e a n t e r i o r e , l a t o c o n d u c e n t e .
Comprende i seguenti dati:
- p r e s s i o n i d i g o n fi a g g i o a v u o t o e a p i e n o c a r i c o , - dimensioni dei cerchi e dei pneumatici - m a r c h e d e i p n e u m a t i c i r a c c o m a n d a t i dal costruttore - p r e s s i o n e d i g o n fi a g g i o d e l l a r u o t a d i s c o r t a , - c o d i c e d e l c o l o r e d e l l a v e r n i c e .
Page 184 of 228
171
RT4
AUTORADIO MULTIMEDIA/TELEFONO
FUNZIONE JUKEBOX (10 GO)/GPS (EUROPA)
Le prestazioni dell’equipaggiamento sono reperibili all’indirizzo: h t t p : / / p u b l i c . s e r v i c e b o x . p e u g e o t . c o m - c o n s u l t a b i l e gratuitamente. A partire dalla guida telematica interattiva del vostro veicolo effettuate la selezione, muovetevi a l suo interno, seguite le indicazioni passo passo, stampate.
I l r a d i o t e l e f o n o G P S R T 4 è c o d i fi c a t o i n m o d o d a p o t e r funzionare unicamente sul vostro veicolo. Per poterlo montare su un altro veicolo, rivolgersi ad un Punto A s s i s t e n z a P E U G E O T p e r l a c o n fi g u r a z i o n e d e l s i s t e m a .
Per ragioni di sicurezza, le operazioni che richiedono un’attenzione particolare devono assolutamente esse re effettuate con il veicolo fermo. Quando il motore è spento, il funzionamento del radiotelefono RT4 può interrompersi dopo qualche minuto per preservare la batteria.
SOMMARIO
Page 185 of 228
172
22
11
55
3344
88
99
10101515
11111717
18181212
1616
1414
7766
1313
01

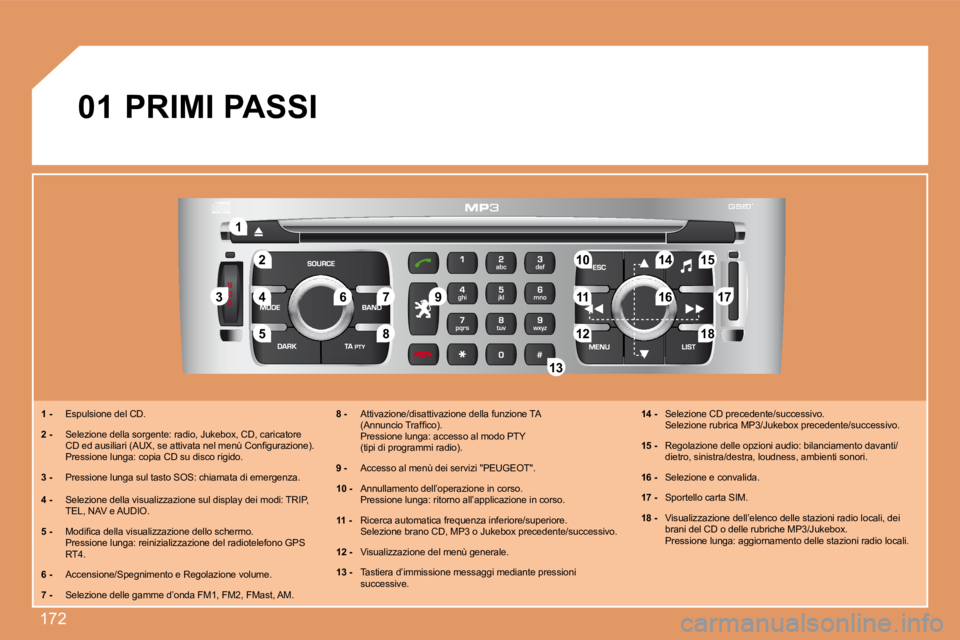

1 - Espulsione del CD.1 -
2 - S e l e z i o n e d e l l a s o r g e n t e : r a d i o , J u k e b o x , C D , c a r i c a t o r e 2 - C D e d a u s i l i a r i ( A U X , s e a t t i v a t a n e l m e n ù C o n fi g u r a z i o n e ) . Pressione lunga: copia CD su disco rigido.
3 - Pressione lunga sul tasto SOS: chiamata di emergen za.3 -
4 - Selezione della visualizzazione sul display dei modi: TRIP, 4 -TEL, NAV e AUDIO.
5 - M o d i fi c a d e l l a v i s u a l i z z a z i o n e d e l l o s c h e r m o . 5 -Pressione lunga: reinizializzazione del radiotelefono GPS RT4.
6 - Accensione/Spegnimento e Regolazione volume.6 -
7 - Selezione delle gamme d’onda FM1, FM2, FMast, AM.7 -
8 - Attivazione/disattivazione della funzione TA 8 - ( A n n u n c i o T r a f fi c o ) . Pressione lunga: accesso al modo PTY (tipi di programmi radio).
9 - Accesso al menù dei servizi "PEUGEOT".9 -
10 - Annullamento dell’operazione in corso. 10 -Pressione lunga: ritorno all’applicazione in corso.
11 - Ricerca automatica frequenza inferiore/superiore. 11 - S e l e z i o n e b r a n o C D , M P 3 o J u k e b o x p r e c e d e n t e / s u c c e s s i v o .
12 - Visualizzazione del menù generale.
13 - Tastiera d’immissione messaggi mediante pressioni successive.
14 - Selezione CD precedente/successivo. 14 - S e l e z i o n e r u b r i c a M P 3 / J u k e b o x p r e c e d e n t e / s u c c e s s i v o .
15 - Regolazione delle opzioni audio: bilanciamento davanti/15 -dietro, sinistra/destra, loudness, ambienti sonori.
16 - Selezione e convalida.16 -
17 - Sportello carta SIM.17 -
18 - Visualizzazione dell’elenco delle stazioni radio locali, dei 18 - b r a n i d e l C D o d e l l e r u b r i c h e M P 3 / J u k e b o x . Pressione lunga: aggiornamento delle stazioni radio locali.
PRIMI PASSI
Page 186 of 228
173

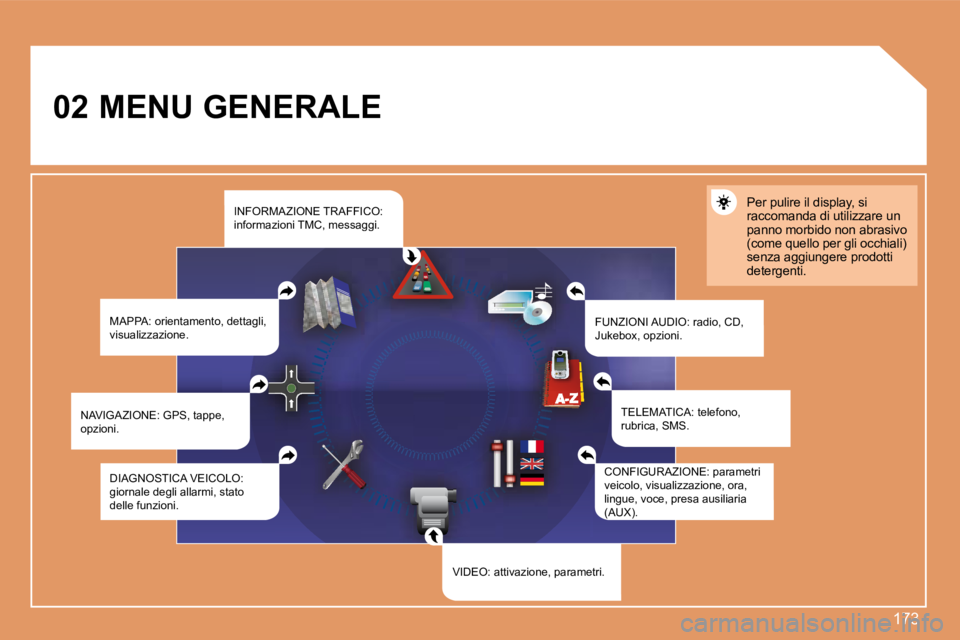

02MENU GENERALE
MAPPA: orientamento, dettagli, visualizzazione.FUNZIONI AUDIO: radio, CD, J u k e b o x , o p z i o n i .
Per pulire il display, si raccomanda di utilizzare un panno morbido non abrasivo (come quello per gli occhiali) senza aggiungere prodotti detergenti.
TELEMATICA: telefono, rubrica, SMS.
CONFIGURAZIONE: parametri veicolo, visualizzazione, ora, lingue, voce, presa ausiliaria (AUX).(AUX).
VIDEO: attivazione, parametri.
DIAGNOSTICA VEICOLO: giornale degli allarmi, stato delle funzioni.
NAVIGAZIONE: GPS, tappe, opzioni.
INFORMAZIONE TRAFFICO: informazioni TMC, messaggi.
Page 187 of 228
174
11
22
33
55
77
44
66
88
03

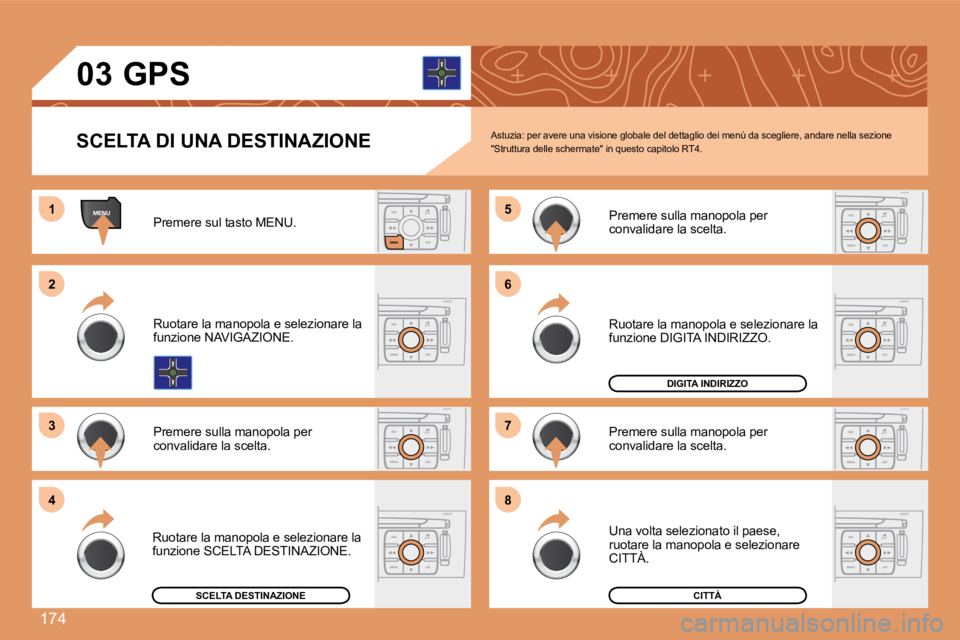

Premere sul tasto MENU.
Ruotare la manopola e selezionare la funzione NAVIGAZIONE.
Premere sulla manopola per convalidare la scelta.
Ruotare la manopola e selezionare la funzione SCELTA DESTINAZIONE.
Premere sulla manopola per convalidare la scelta.
Premere sulla manopola per convalidare la scelta.
Ruotare la manopola e selezionare la funzione DIGITA INDIRIZZO.
Una volta selezionato il paese, ruotare la manopola e selezionare CITTÀ.ruotare laotare
CITTÀ
DIGITA INDIRIZZO
SCELTA DESTINAZIONE
Astuzia: per avere una visione globale del dettaglio dei menù da scegliere, andare nella sezione "Struttura delle schermate" in questo capitolo RT4.
GPS
SCELTA DI UNA DESTINAZIONE
Page 188 of 228
175
99
1111
1212
1414
10101313

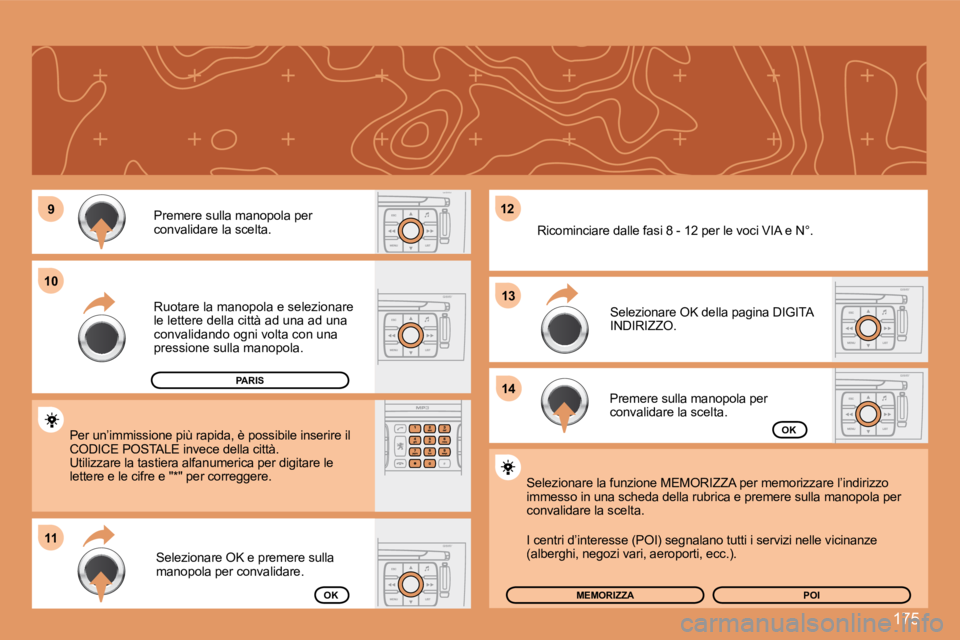

Premere sulla manopola per convalidare la scelta.
Ruotare la manopola e selezionare le lettere della città ad una ad una convalidando ogni volta con una pressione sulla manopola.
Selezionare OK e premere sulla manopola per convalidare.
Per un’immissione più rapida, è possibile inserire il CODICE POSTALE invece della città.Utilizzare la tastiera alfanumerica per digitare le lettere e le cifre e "*" per correggere.
Premere sulla manopola per convalidare la scelta.
Selezionare OK della pagina DIGITA INDIRIZZO.
Ricominciare dalle fasi 8 - 12 per le voci VIA e N° .
OK
OKMEMORIZZA
Selezionare la funzione MEMORIZZA per memorizzare l ’indirizzo immesso in una scheda della rubrica e premere sulla manopola per convalidare la scelta.
I centri d’interesse (POI) segnalano tutti i servizi nelle vicinanze (alberghi, negozi vari, aeroporti, ecc.).
POI
PARIS
Page 189 of 228
176
11
22
33
44
55
66
77
88
03

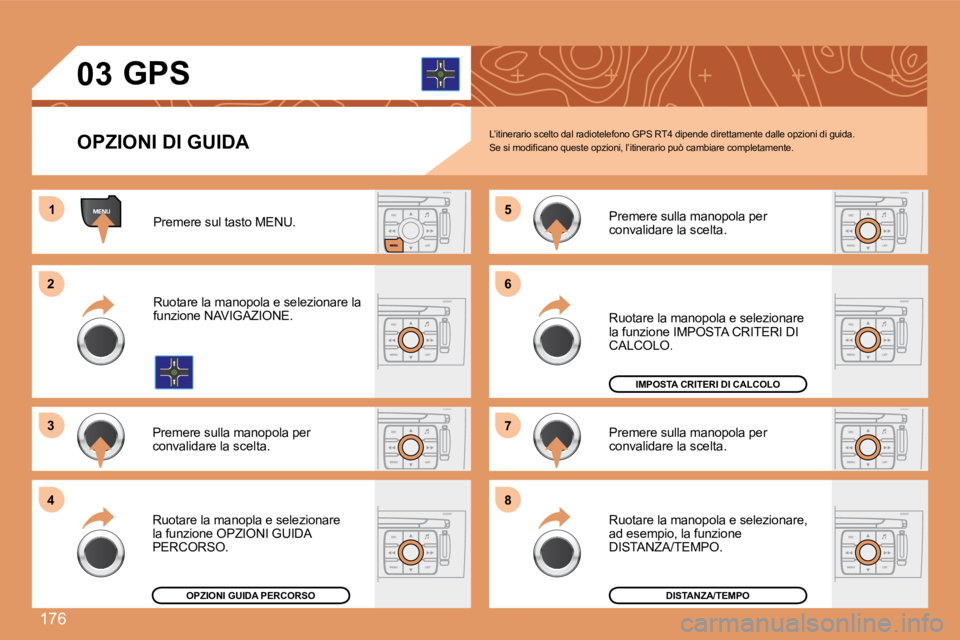

OPZIONI DI GUIDA
GPS
L’itinerario scelto dal radiotelefono GPS RT4 dipende direttamente dalle opzioni di guida. S e s i m o d i fi c a n o q u e s t e o p z i o n i , l ’ i t i n e r a r i o p u ò c a m b i a r e c o m p l e t a m e n t e .
Premere sul tasto MENU.
Ruotare la manopola e selezionare la funzione NAVIGAZIONE.
Premere sulla manopola per convalidare la scelta.
Ruotare la manopla e selezionare la funzione OPZIONI GUIDA PERCORSO.
Ruotare la manopola e selezionare la funzione IMPOSTA CRITERI DI CALCOLO.
Premere sulla manopola per convalidare la scelta.
Premere sulla manopola per convalidare la scelta.
DISTANZA/TEMPOOPZIONI GUIDA PERCORSO
IMPOSTA CRITERI DI CALCOLO
Ruotare la manopola e selezionare, ad esempio, la funzione DISTANZA/TEMPO.
Page 190 of 228
177
99
1010
1111
1212
11
22
33
44
55
Ruotare la manopola e selezionare la funzione INFO TRAFFIC se non è già selezionata.
Premere sulla manopola per convalidare la scelta.
Selezionare OK e premere sulla manopola per convalidare.
INFO TRAFFIC
Premere sulla manopola per convalidare la scelta.
Spuntare questa casella per un funzionamento ottimale delle i n f o r m a z i o n i s u l t r a f fi c o . V e r a n n o p r o p o s t e d e l l e d e v i a z i o n i .
OK
SINTESI VOCALE DELLA GUIDA
Premere sul tasto MENU.
Ruotare la manopola e selezionare la funzione NAVIGAZIONE.
Premere sulla manopola per convalidare la scelta.
OPZIONI GUIDA PERCORSO
Ruotare la manopola e selezionare la funzione OPZIONI GUIDA PERCORSO.
Premere sulla manopola per convalidare la scelta.
