29
308_hr_Chap01_instruments-de-bord_ed01-2016

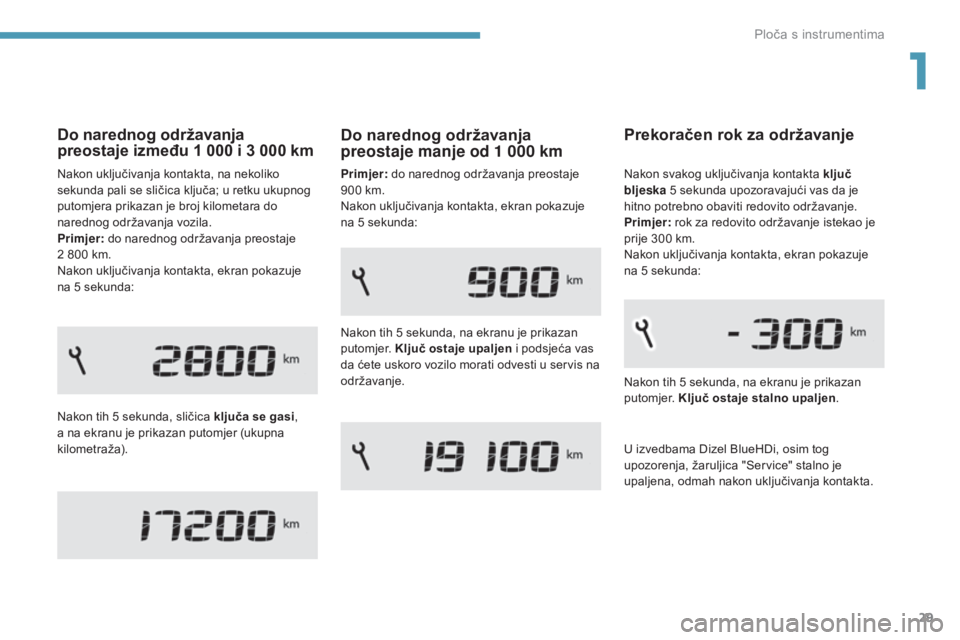

Do narednog održavanja
preostaje između 1 000 i 3 000 km
Nakon tih 5 sekunda, sličica ključa se gasi,
a na ekranu je prikazan putomjer (ukupna
kilometraža).
Prekoračen rok za održavanje
Nakon tih 5 sekunda, na ekranu je prikazan
p u t o m j e r. Ključ ostaje stalno upaljen.
Nakon svakog uključivanja kontakta ključ
bljeska
5 sekunda upozoravajući vas da je
hitno potrebno obaviti redovito održavanje.
Primjer: rok za redovito održavanje istekao je
prije 300 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
Do narednog održavanja
preostaje manje od 1 000 km
Nakon tih 5 sekunda, na ekranu je prikazan
p u t o m j e r. Ključ ostaje upaljen i podsjeća vas
da ćete uskoro vozilo morati odvesti u servis na
održavanje.
U izvedbama Dizel BlueHDi, osim tog
upozorenja, žaruljica "Service" stalno je
upaljena, odmah nakon uključivanja kontakta.
Primjer:
do narednog održavanja preostaje
900 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
Nakon uključivanja kontakta, na nekoliko
sekunda pali se sličica ključa; u retku ukupnog
putomjera prikazan je broj kilometara do
narednog održavanja vozila.
Primjer:
do narednog održavanja preostaje
2 800 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
1
Ploča s instrumentima

30

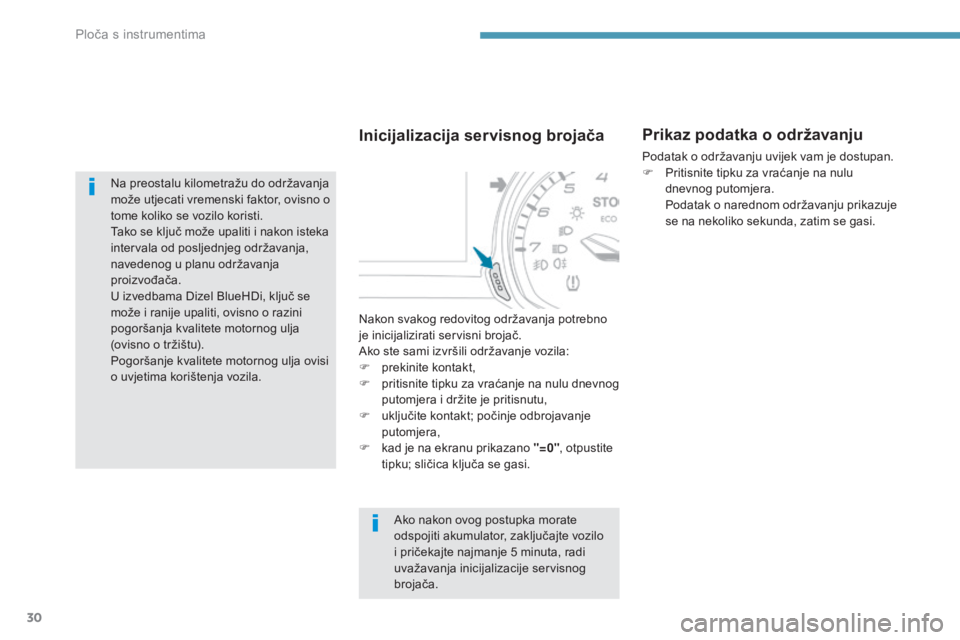

Na preostalu kilometražu do održavanja
može utjecati vremenski faktor, ovisno o
tome koliko se vozilo koristi.
Tako se ključ može upaliti i nakon isteka
intervala od posljednjeg održavanja,
navedenog u planu održavanja
proizvođača.
U izvedbama Dizel BlueHDi, ključ se
može i ranije upaliti, ovisno o razini
pogoršanja kvalitete motornog ulja
(ovisno o tržištu).
Pogoršanje kvalitete motornog ulja ovisi
o uvjetima korištenja vozila.
Inicijalizacija servisnog brojača
Ako nakon ovog postupka morate
odspojiti akumulator, zaključajte vozilo
i pričekajte najmanje 5 minuta, radi
uvažavanja inicijalizacije servisnog
brojača.
Prikaz podatka o održavanju
Podatak o održavanju uvijek vam je dostupan.
F P ritisnite tipku za vraćanje na nulu
dnevnog putomjera.
P

odatak o narednom održavanju prikazuje
se na nekoliko sekunda, zatim se gasi.
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako ste sami izvršili održavanje vozila:
F

p

rekinite kontakt,
F

p

ritisnite tipku za vraćanje na nulu dnevnog
putomjera i držite je pritisnutu,
F

u

ključite kontakt; počinje odbrojavanje
putomjera,
F

k

ad je na ekranu prikazano "=0" , otpustite
tipku; sličica ključa se gasi.
Ploča s instrumentima

31
308_hr_Chap01_instruments-de-bord_ed01-2016

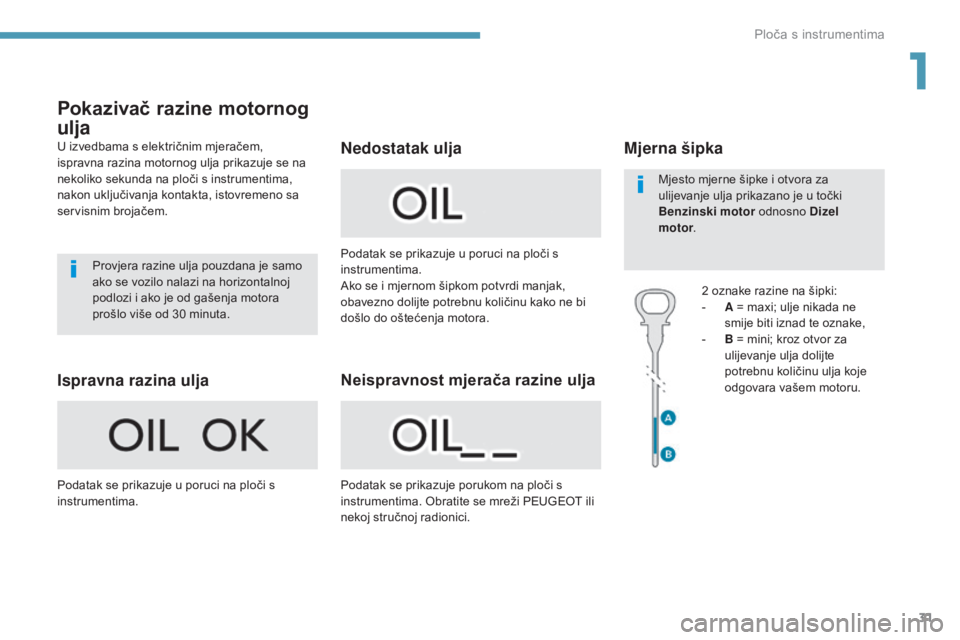

Pokazivač razine motornog
ulja
U izvedbama s električnim mjeračem,
ispravna razina motornog ulja prikazuje se na
nekoliko sekunda na ploči s instrumentima,
nakon uključivanja kontakta, istovremeno sa
servisnim brojačem.Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora
prošlo više od 30 minuta.
Podatak se prikazuje u poruci na ploči s
instrumentima. Podatak se prikazuje u poruci na ploči s
instrumentima.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Podatak se prikazuje porukom na ploči s
instrumentima. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.Mjerna šipka
2 oznake razine na šipki:
-
A = maxi; ulje nikada ne
smije biti iznad te oznake,
-

B
= mini; kroz otvor za
ulijevanje ulja dolijte
potrebnu količinu ulja koje
odgovara vašem motoru.
Mjesto mjerne šipke i otvora za
ulijevanje ulja prikazano je u točki
Benzinski motor
odnosno Dizel
motor .
Ispravna razina ulja Neispravnost mjerača razine ulja Nedostatak ulja
1
Ploča s instrumentima

32

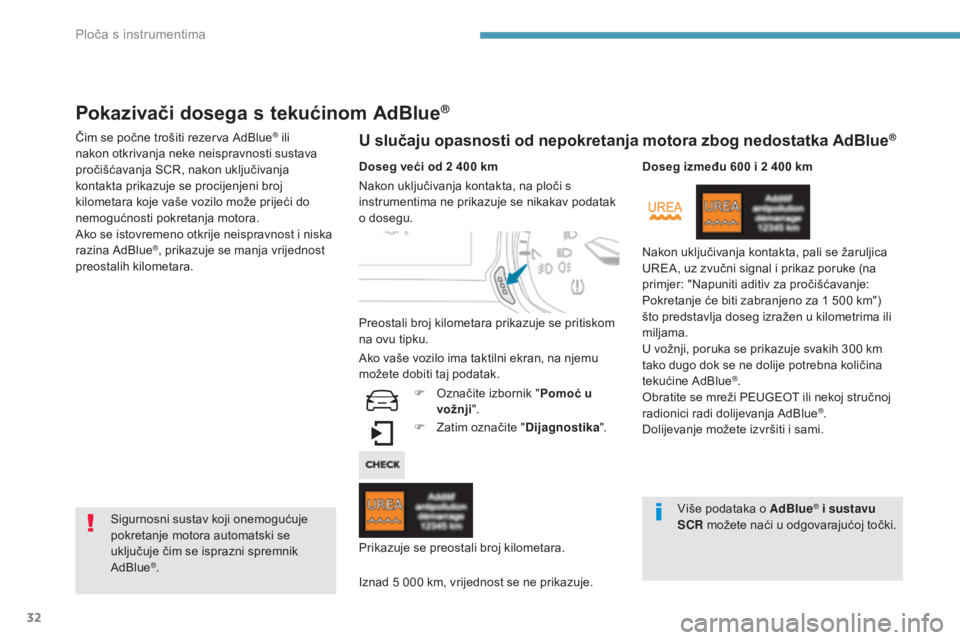

Pokazivači dosega s tekućinom AdBlue®
Čim se počne trošiti rezerva AdBlue® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina AdBlue
®, prikazuje se manja vrijednost
preostalih kilometara.
U slučaju opasnosti od nepokretanja motora zbog nedostatka AdBlue®
Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
AdBlue
®. Doseg veći od 2 400 km
Preostali broj kilometara prikazuje se pritiskom
na ovu tipku.
F
Z
atim označite "
Dijagnostika".
Iznad 5 000 km, vrijednost se ne prikazuje. Nakon uključivanja kontakta, na ploči s
instrumentima ne prikazuje se nikakav podatak
o dosegu.
Prikazuje se preostali broj kilometara. Ako vaše vozilo ima taktilni ekran, na njemu
možete dobiti taj podatak. F
O
značite izbornik "
Pomoć u
vožnji ". Doseg između 600 i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1 500 km")
što predstavlja doseg izražen u kilometrima ili
miljama.
U vožnji, poruka se prikazuje svakih 300 km
tako dugo dok se ne dolije potrebna količina
tekućine AdBlue
®.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi dolijevanja AdBlue
®.
Dolijevanje možete izvršiti i sami.
Više podataka o AdBlue
® i sustavu
SCR možete naći u odgovarajućoj točki.
Ploča s instrumentima

33
308_hr_Chap01_instruments-de-bord_ed01-2016

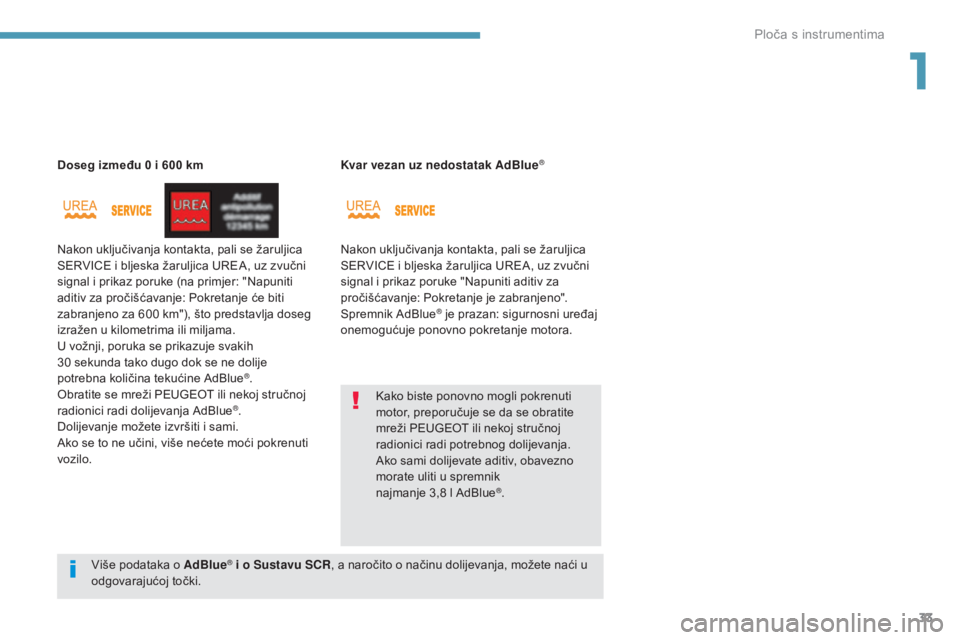

Doseg između 0 i 600 km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja doseg
izražen u kilometrima ili miljama.
U vožnji, poruka se prikazuje svakih
30 sekunda tako dugo dok se ne dolije
potrebna količina tekućine AdBlue
®.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici radi dolijevanja AdBlue
®.
Dolijevanje možete izvršiti i sami.
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Kvar vezan uz nedostatak AdBlue
®
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik AdBlue
® je prazan: sigurnosni uređaj
onemogućuje ponovno pokretanje motora.
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži PEUGEOT ili nekoj stručnoj
radionici radi potrebnog dolijevanja.
Ako sami dolijevate aditiv, obavezno
morate uliti u spremnik
najmanje 3,8 l AdBlue
®.
Više podataka o AdBlue
® i o Sustavu SCR , a naročito o načinu dolijevanja, možete naći u
odgovarajućoj točki.
1
Ploča s instrumentima

34
Zabranjeno pokretanje
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno".Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora.
Obavezno se morate obratiti mreži PEUGEOT
ili nekoj stručnoj radionici.

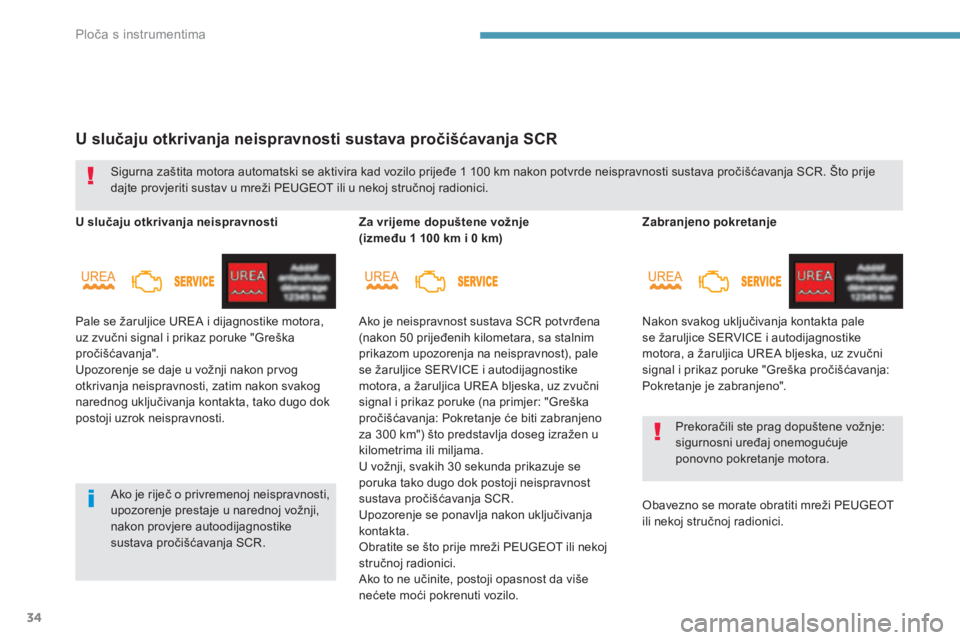

U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
Sigurna zaštita motora automatski se aktivira kad vozilo prijeđe 1 100 km nakon potvrde neispravnosti sustava pročišćavanja SCR. Što prije
dajte provjeriti sustav u mreži PEUGEOT ili u nekoj stručnoj radionici.
Ako je riječ o privremenoj neispravnosti,
upozorenje prestaje u narednoj vožnji,
nakon provjere autoodijagnostike
sustava pročišćavanja SCR.
U slučaju otkrivanja neispravnosti
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti.
Za vrijeme dopuštene vožnje
(između 1 100 km i 0 km)
Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300 km") što predstavlja doseg izražen u
kilometrima ili miljama.
U vožnji, svakih 30 sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži PEUGEOT ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo.
Ploča s instrumentima

35
308_hr_Chap01_instruments-de-bord_ed01-2016

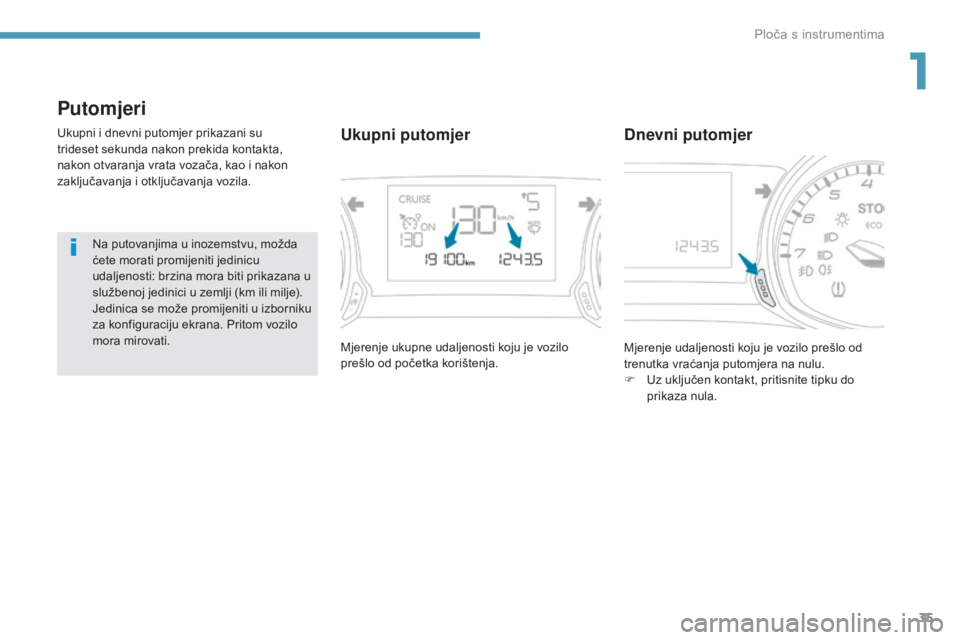

Putomjeri
Ukupni i dnevni putomjer prikazani su
trideset sekunda nakon prekida kontakta,
nakon otvaranja vrata vozača, kao i nakon
zaključavanja i otključavanja vozila.Na putovanjima u inozemstvu, možda
ćete morati promijeniti jedinicu
udaljenosti: brzina mora biti prikazana u
službenoj jedinici u zemlji (km ili milje).
Jedinica se može promijeniti u izborniku
za konfiguraciju ekrana. Pritom vozilo
mora mirovati. Mjerenje ukupne udaljenosti koju je vozilo
prešlo od početka korištenja. Mjerenje udaljenosti koju je vozilo prešlo od
trenutka vraćanja putomjera na nulu.
F

U
z uključen kontakt, pritisnite tipku do
prikaza nula.Ukupni putomjer Dnevni putomjer
1
Ploča s instrumentima

36

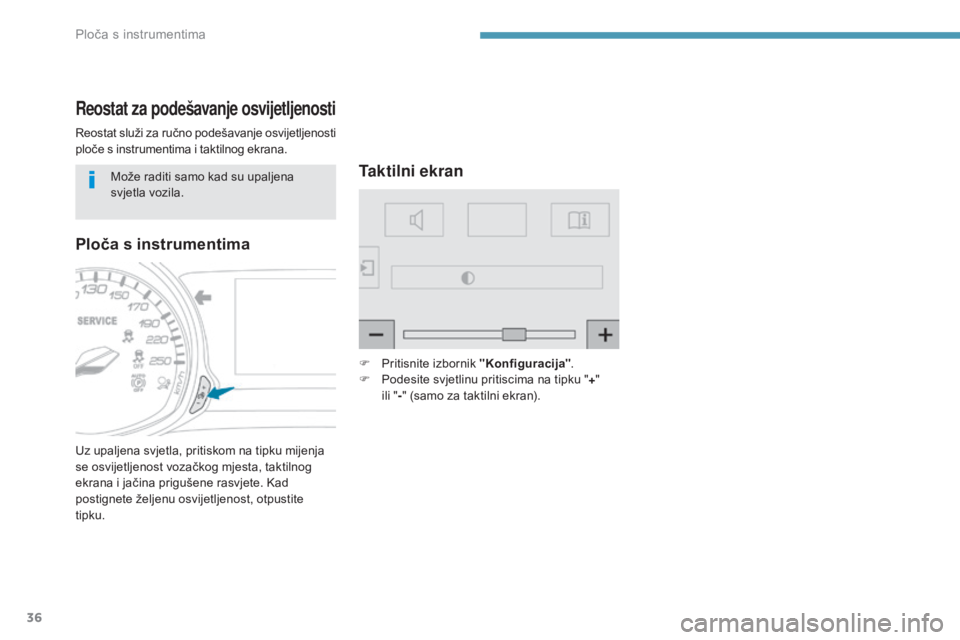

Reostat za podešavanje osvijetljenosti
Reostat služi za ručno podešavanje osvijetljenosti
ploče s instrumentima i taktilnog ekrana.
Uz upaljena svjetla, pritiskom na tipku mijenja
se osvijetljenost vozačkog mjesta, taktilnog
ekrana i jačina prigušene rasvjete. Kad
postignete željenu osvijetljenost, otpustite
tipku.F

P
ritisnite izbornik "Konfiguracija ".
F

P
odesite svjetlinu pritiscima na tipku "+"
ili " -" (samo za taktilni ekran).
Može raditi samo kad su upaljena
svjetla vozila.
Ploča s instrumentima
Taktilni ekran
Ploča s instrumentima

37
308_hr_Chap01_instruments-de-bord_ed01-2016

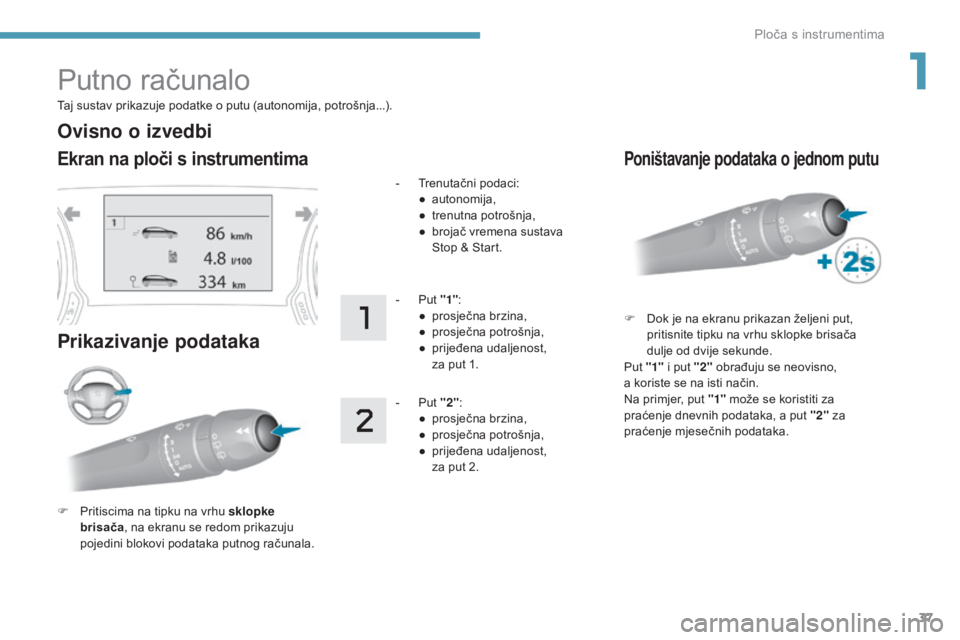

Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).
Putno računalo
Ekran na ploči s instrumentima
Prikazivanje podataka
F Pritiscima na tipku na vrhu sklopke brisača , na ekranu se redom prikazuju
pojedini blokovi podataka putnog računala. -

T
renutačni podaci:
●
a
utonomija,
●
t
renutna potrošnja,
●
b
rojač vremena sustava
Stop & Start.
-
P
ut "1"
:
●
pro
sječna brzina,
●
pro
sječna potrošnja,
●
pr
ijeđena udaljenost,
z

a put 1.
-
P
ut "2"
:
●
pro
sječna brzina,
●
pro
sječna potrošnja,
●
pr
ijeđena udaljenost,
z

a put 2.
Ovisno o izvedbi
Poništavanje podataka o jednom putu
F Dok je na ekranu prikazan željeni put,
pritisnite tipku na vrhu sklopke brisača
dulje od dvije sekunde.
Put "1" i put "2" obrađuju se neovisno,
a
koriste se na isti način.
Na primjer, put "1" može se koristiti za
praćenje dnevnih podataka, a put "2" za
praćenje mjesečnih podataka.
1
Ploča s instrumentima

38

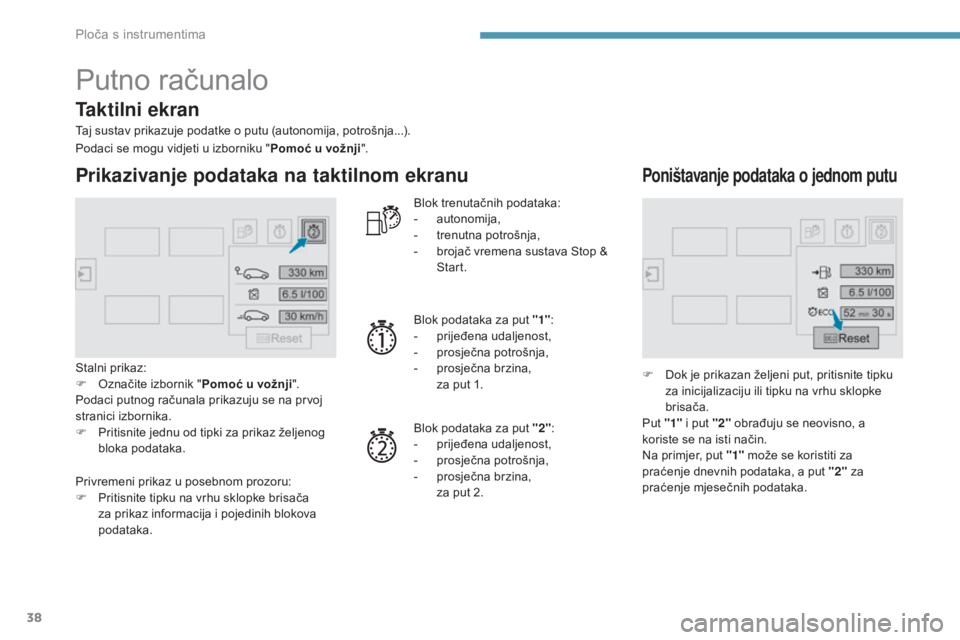

Putno računalo
Taj sustav prikazuje podatke o putu (autonomija, potrošnja...).
Prikazivanje podataka na taktilnom ekranu
Stalni prikaz:
F O značite izbornik " Pomoć u vožnji".
Podaci putnog računala prikazuju se na prvoj
stranici izbornika.
F

P
ritisnite jednu od tipki za prikaz željenog
bloka podataka. Blok trenutačnih podataka:
-
a

utonomija,
-
t
renutna potrošnja,
-
b
rojač vremena sustava Stop &
Start.
Blok podataka za put "1" :
-
pr
ijeđena udaljenost,
- pro sječna potrošnja,
- p rosječna brzina,
z

a put 1.
Blok podataka za put "2" :
-
pr

ijeđena udaljenost,
-
pro

sječna potrošnja,
-

p
rosječna brzina,
z

a put 2.
Poništavanje podataka o jednom putu
F Dok je prikazan željeni put, pritisnite tipku za inicijalizaciju ili tipku na vrhu sklopke
brisača.
Put "1" i put "2" obrađuju se neovisno, a
koriste se na isti način.
Na primjer, put "1" može se koristiti za
praćenje dnevnih podataka, a put "2" za
praćenje mjesečnih podataka.
Podaci se mogu vidjeti u izborniku "
Pomoć u vožnji".
Privremeni prikaz u posebnom prozoru:
F

P

ritisnite tipku na vrhu sklopke brisača
za prikaz informacija i pojedinih blokova
podataka.
Taktilni ekran
Ploča s instrumentima
