Peugeot 308 2017 Инструкция по эксплуатации (in Russian)

259
308_ru_Chap08_En-cas-de-panne_ed01-2016

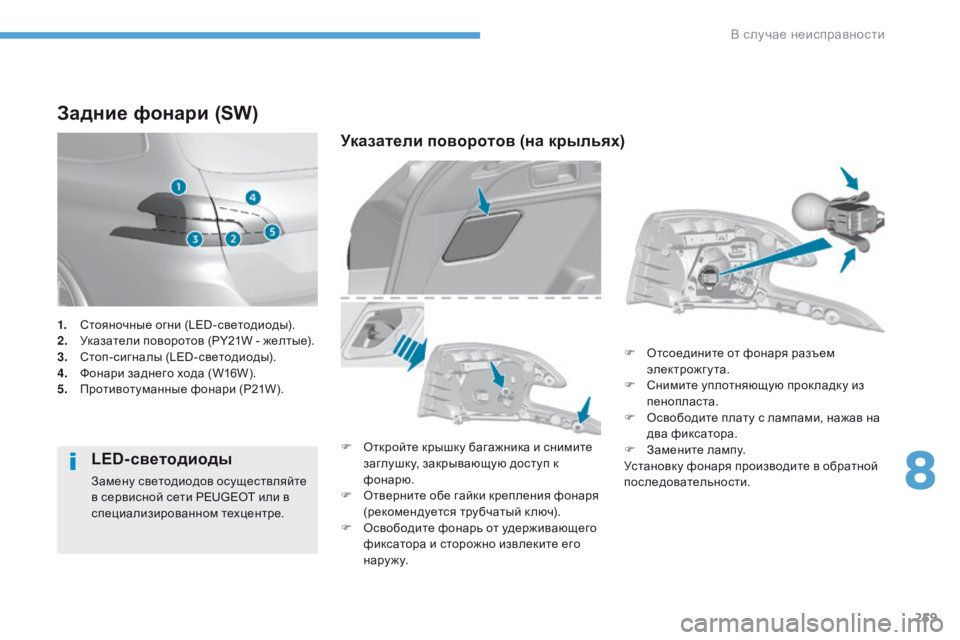

Задние фонари (SW)
LED-светодиоды
Замену светодиодов осуществляйте
в сервисной сети PEUGEOT или в
специализированном техцентре.
Указатели поворотов (на крыльях)
F Откройте крышку багажника и снимите заглушку, закрывающую доступ к
фонарю.
F

О
тверните обе гайки крепления фонаря
(рекомендуется трубчатый к люч).
F

О
свободите фонарь от удерживающего
фиксатора и сторожно извлеките его
н а р у ж у. F

О
тсоедините от фонаря разъем
электрожгута.
F
С
нимите уплотняющую прок ладку из
пенопласта.
F
О
свободите плату с лампами, нажав на
два фиксатора.
F З амените лампу.
Установку фонаря производите в обратной
последовательности.
1.
С

тояночные огни (LED-светодиоды).
2.
У

казатели поворотов (PY21W - желтые).
3.
С

топ-сигналы (LED-светодиоды).
4.
Ф

онари заднего хода (W16W).
5.
П

ротивотуманные фонари (P21W).
8
В случае неисправности

260
308_ru_Chap08_En-cas-de-panne_ed01-2016

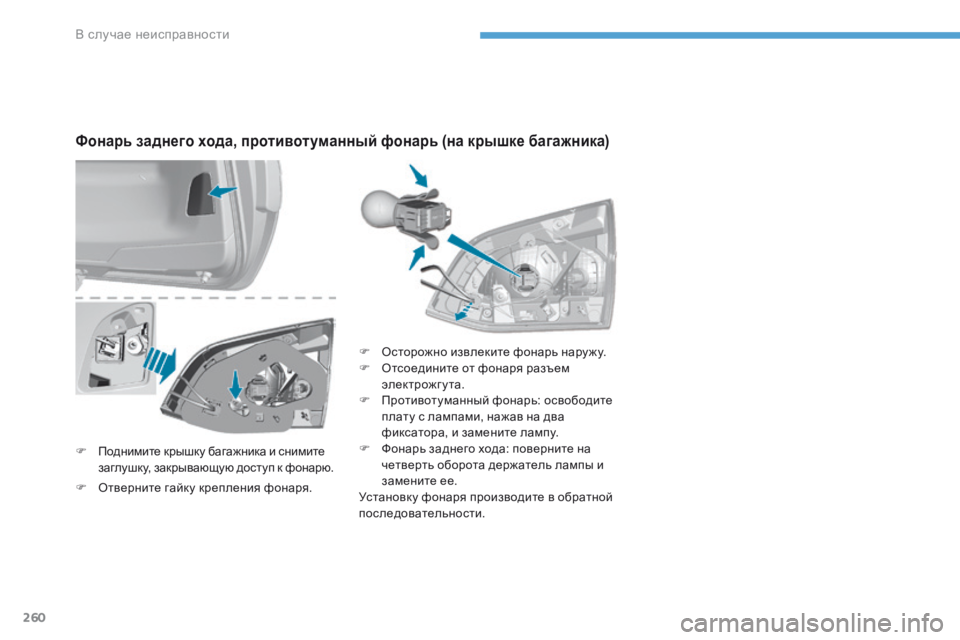

Фонарь заднего хода, противотуманный фонарь (на крышке багажника)
F Поднимите крышку багажника и снимите заглушку, закрывающую доступ к фонарю. F

О
сторожно извлеките фонарь нару жу.
F
О
тсоедините от фонаря разъем
электрожгута.
F
П
ротивотуманный фонарь: освободите
плату с лампами, нажав на два
фиксатора, и замените лампу.
F Ф онарь заднего хода: поверните на
четверть оборота держатель лампы и
замените ее.
Установку фонаря производите в обратной
последовательности.
F

О
тверните гайку крепления фонаря.
В случае неисправности

261
308_ru_Chap08_En-cas-de-panne_ed01-2016
По поводу замены этого фонаря обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.

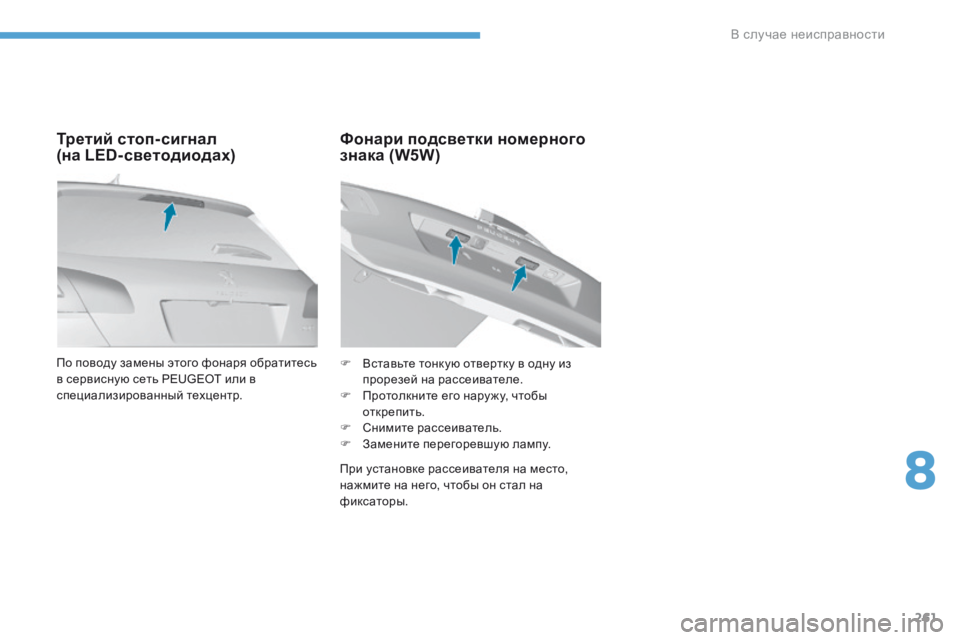

Третий стоп- сигнал
(на LED- светодиодах)Фонари подсветки номерного
знака
(W5W)
При установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы. F
В
ставьте тонкую отвертку в одну из
прорезей на рассеивателе.
F
П
ротолкните его нару жу, чтобы
открепить.
F
С
нимите рассеиватель.
F
З
амените перегоревшую лампу.
8
В случае неисправности

262
308_ru_Chap08_En-cas-de-panne_ed01-2016

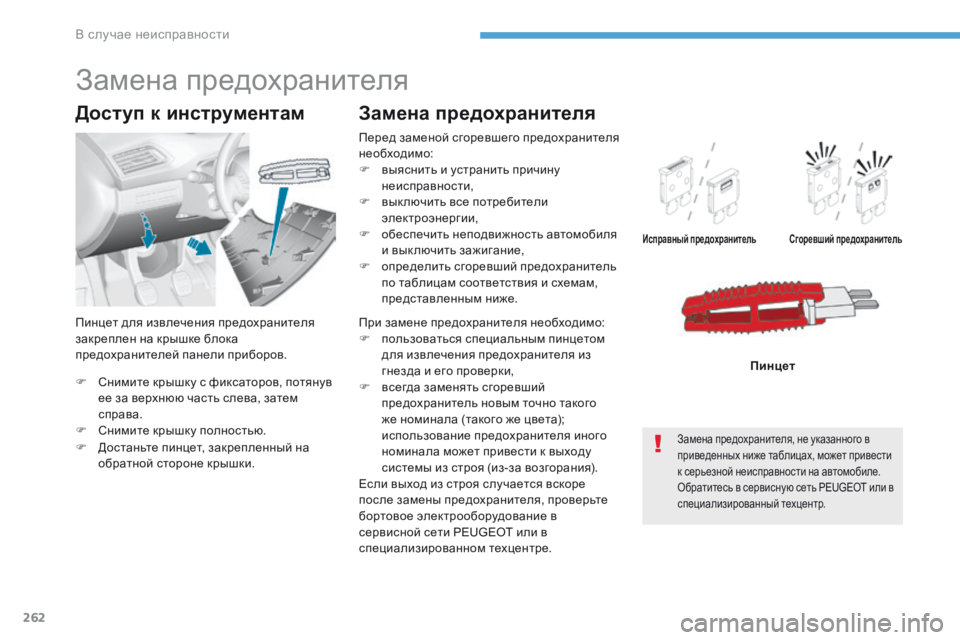

F Снимите крышку с фиксаторов, потянув ее за верхнюю часть слева, затем
справа.
F

С
нимите крышку полностью.
Доступ к инструментам
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину
неисправности,
F

в
ыключить все потребители
электроэнергии,
F

о
беспечить неподвижность автомобиля
и выключить зажигание,
F

о
пределить сгоревший предохранитель
по таблицам соответствия и схемам,
представленным ниже.
Замена предохранителя
Исправный предохранитель Сгоревший предохранитель
Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Пинцет
Замена предохранителя
При замене предохранителя необходимо:
F п ользоваться специальным пинцетом
для извлечения предохранителя из
гнезда и его проверки,
F

вс
егда заменять сгоревший
предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).
Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование в
сервисной сети PEUGEOT или в
специализированном техцентре.
F

Д

останьте пинцет, закрепленный на
обратной стороне крышки.
Пинцет для извлечения предохранителя
закреплен на крышке блока
предохранителей панели приборов.
В случае неисправности

263
308_ru_Chap08_En-cas-de-panne_ed01-2016

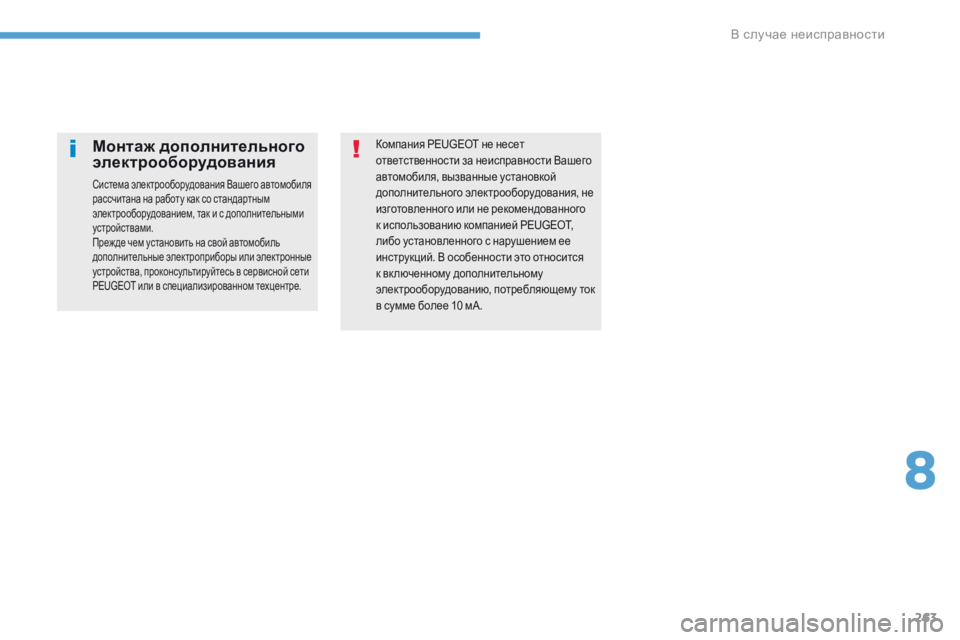

Компания PEUGEOT не несет
ответственности за неисправности Вашего
автомобиля, вызванные установкой
дополнительного электрооборудования, не
изготовленного или не рекомендованного
к использованию компанией PEUGEOT,
либо установленного с нарушением ее
инструкций. В особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему ток
в сумме более 10 мА.Монтаж дополнительного
электрооборудования
Система электрооборудования Вашего автомобиля
рассчитана на работу как со стандартным
электрооборудованием, так и с дополнительными
устройствами.
Преж де чем установить на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.
8
В случае неисправности

264
308_ru_Chap08_En-cas-de-panne_ed01-2016

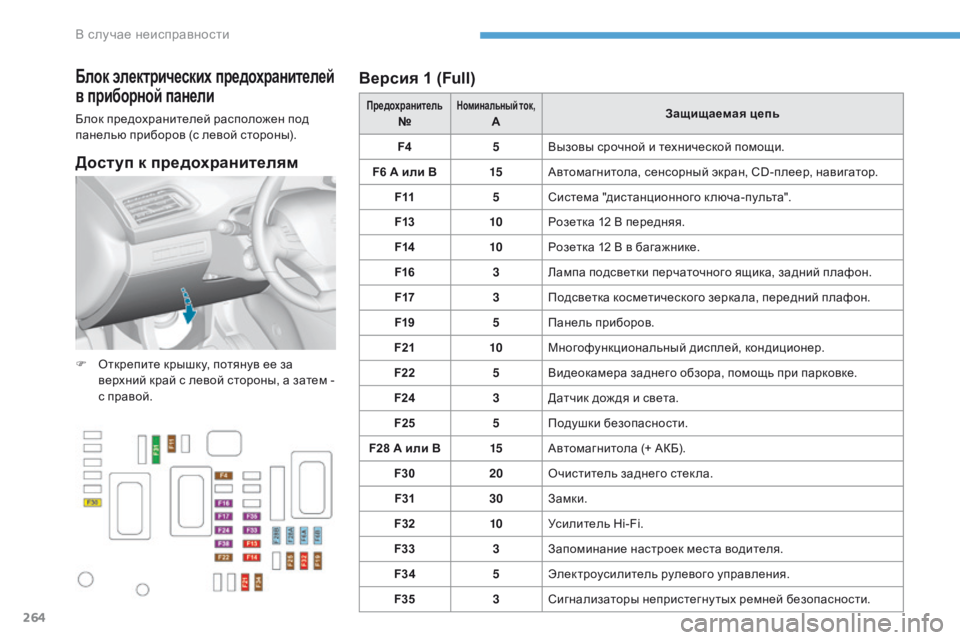

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под
панелью приборов (с левой стороны).Предохранитель№Номинальный ток,АЗащищаемая цепь
F4 5Вызовы срочной и технической помощи.
F6 A или B 15Автомагнитола, сенсорный экран, CD-плеер, навигатор.
F11 5Система "дистанционного ключа-пульта".
F13 10Розетка 12 В передняя.
F14 10Розетка 12 В в багажнике.
F16 3Лампа подсветки перчаточного ящика, задний плафон.
F17 3Подсветка косметического зеркала, передний плафон.
F19 5Панель приборов.
F21 10Многофункциональный дисплей, кондиционер.
F22 5Видеокамера заднего обзора, помощь при парковке.
F24 3Датчик дож дя и света.
F25 5Подушки безопасности.
F28 A или B 15Автомагнитола (+ АКБ).
F30 20Очиститель заднего стекла.
F31 30Замки.
F32 10Усилитель Hi-Fi.
F33 3Запоминание настроек места водителя.
F34 5Электроусилитель рулевого управления.
F35 3Сигнализаторы непристегнутых ремней безопасности.
F

О

ткрепите крышку, потянув ее за
верхний край с левой стороны, а затем -
с правой.
Версия 1 (Full)
Доступ к предохранителям
В случае неисправности

265
308_ru_Chap08_En-cas-de-panne_ed01-2016

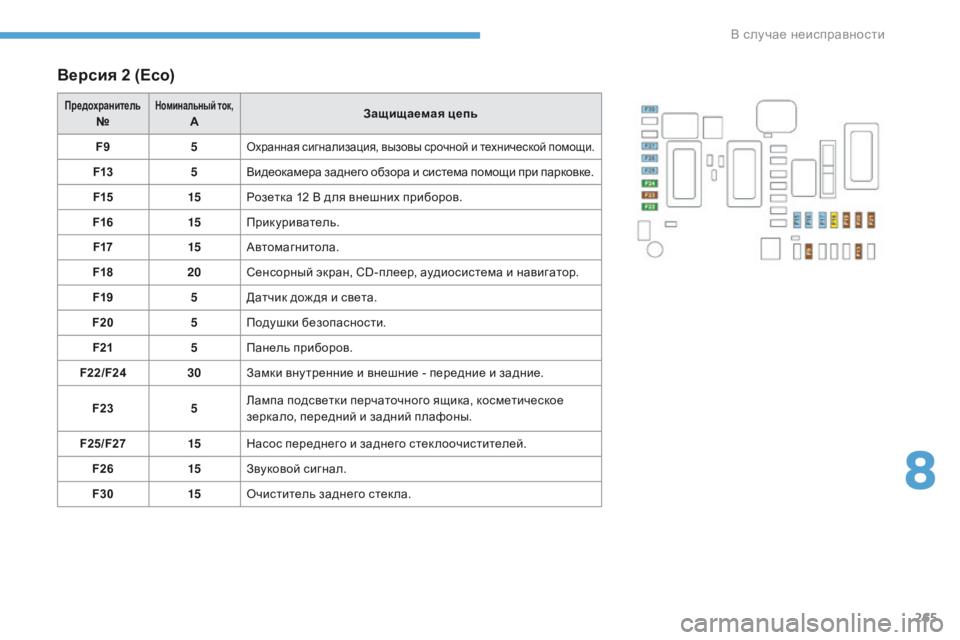

Версия 2 (Eco)
Предохранитель №Номинальный ток, А Защищаемая цепь
F9 5
Охранная сигнализация, вызовы срочной и технической помощи.
F13 5Видеокамера заднего обзора и система помощи при парковке.
F15 15Розетка 12 В для внешних приборов.
F16 15Прикуриватель.
F17 15Автомагнитола.
F18 20Сенсорный экран, CD-плеер, аудиосистема и навигатор.
F19 5Датчик дож дя и света.
F20 5Подушки безопасности.
F21 5Панель приборов.
F22/F24 30Замки вну тренние и внешние - передние и задние.
F23 5Лампа подсветки перчаточного ящика, косметическое
зеркало, передний и задний плафоны.
F25/F27 15Насос переднего и заднего стек лоочистителей.
F26 15Звуковой сигнал.
F30 15Очиститель заднего стекла.
8
В случае неисправности

266
308_ru_Chap08_En-cas-de-panne_ed01-2016

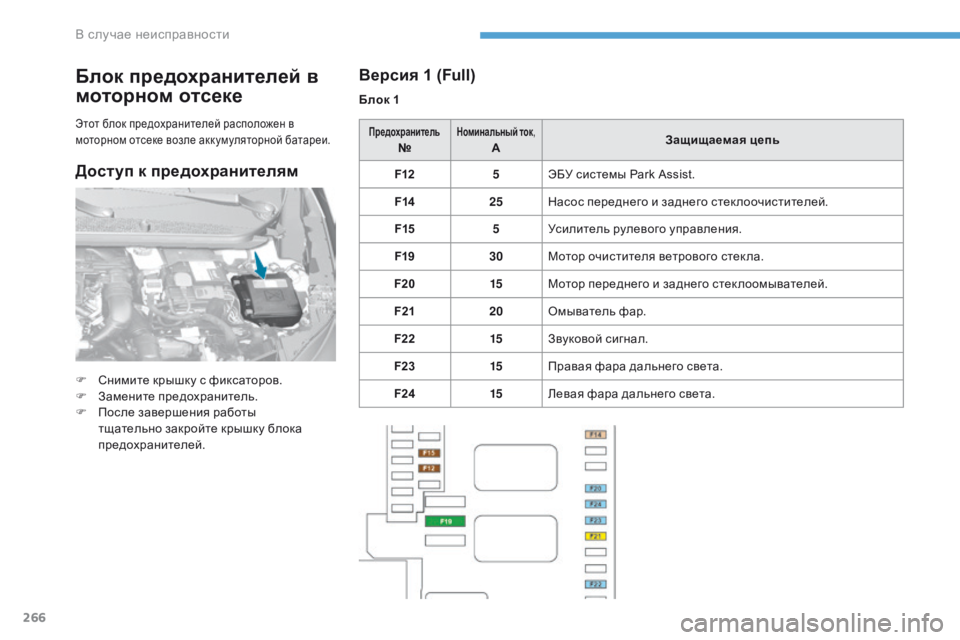

Блок предохранителей в
моторном отсеке
F Снимите крышку с фиксаторов.
F З амените предохранитель.
F

П
осле завершения работы
тщательно закройте крышку блока
предохранителей.
Предохранитель №Номинальный ток ,А Защищаемая цепь
F12 5ЭБУ системы Park Assist.
F14 25Насос переднего и заднего стек лоочистителей.
F15 5Усилитель рулевого управления.
F19 30Мотор очистителя ветрового стек ла.
F20 15Мотор переднего и заднего стек лоомывателей.
F21 20Омыватель фар.
F22 15Звуковой сигнал.
F23 15Правая фара дальнего света.
F24 15Левая фара дальнего света.
Этот блок предохранителей расположен в
моторном отсеке возле аккумуляторной батареи.
Версия 1 (Full)
Блок 1
Доступ к предохранителям
В случае неисправности

267
308_ru_Chap08_En-cas-de-panne_ed01-2016

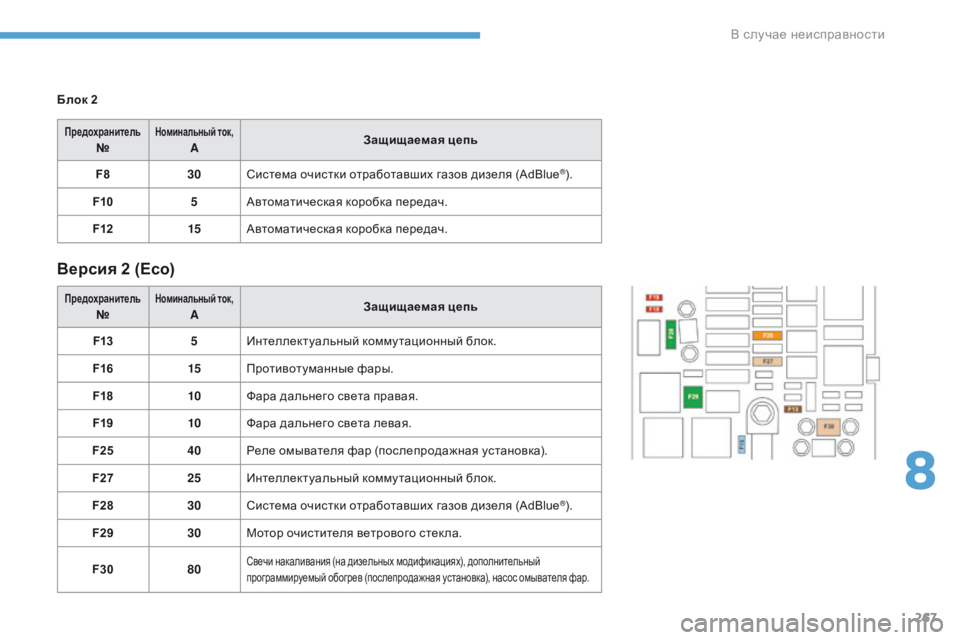

Блок 2
Предохранитель№Номинальный ток,AЗащищаемая цепь
F8 30Система очистки отработавших газов дизеля (AdBlue
®).
F10 5Автоматическая коробка передач.
F12 15Автоматическая коробка передач.
Версия 2 (Eco)
Предохранитель№Номинальный ток,A Защищаемая цепь
F13 5Интеллектуальный коммутационный блок.
F16 15Противотуманные фары.
F18 10Фара дальнего света правая.
F19 10Фара дальнего света левая.
F25 40Реле омывателя фар (послепродажная установка).
F27 25Интеллектуальный коммутационный блок.
F28 30Система очистки отработавших газов дизеля (AdBlue
®).
F29 30Мотор очистителя ветрового стек ла.
F30 80
Свечи накаливания (на дизельных модификациях), дополнительный
программируемый обогрев (послепродажная установка), насос омывателя фар.
8
В случае неисправности

268
308_ru_Chap08_En-cas-de-panne_ed01-2016

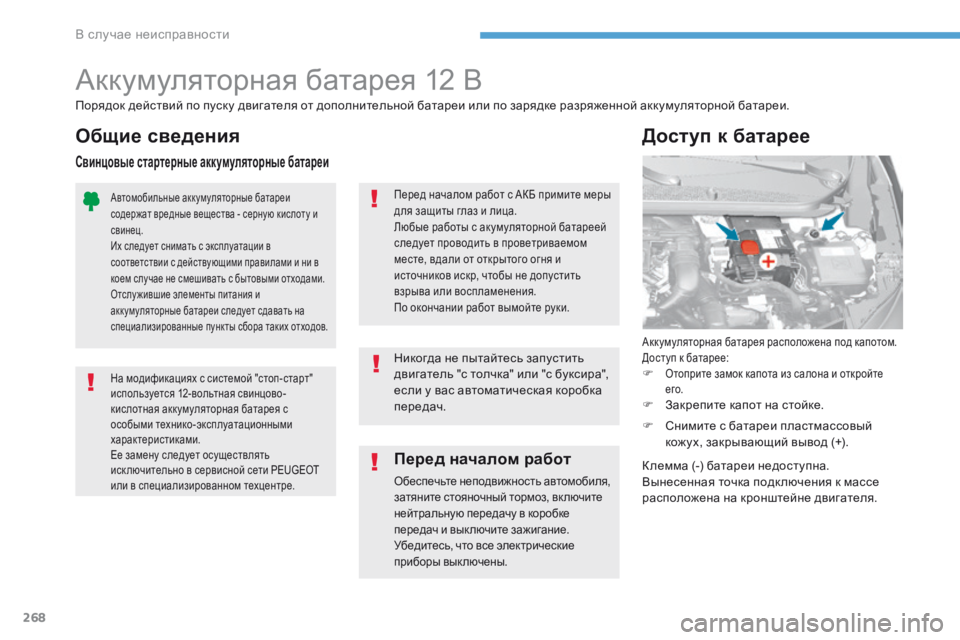

Аккумуляторная батарея 12 В
Аккумуляторная батарея расположена под капотом.
Доступ к батарее:
F Отоприте замок капота из салона и откройте
его.
F Закрепите капот на стойке.
Доступ к батарее
Порядок действий по пуску двигателя от дополнительной батареи или по зарядке разряженной аккумуляторной батареи.
Перед началом работ
Обеспечьте неподвижность автомобиля,
затяните стояночный тормоз, включите
нейтральную передачу в коробке
передач и выключите зажигание.
Убедитесь, что все электрические
приборы выключены.
Никогда не пытайтесь запустить
двигатель "с толчка" или "с буксира",
если у вас автоматическая коробка
передач.
Автомобильные аккумуляторные батареи
содержат вредные вещества - серную кислоту и
свинец.
Их следует снимать с эксплуатации в
соответствии с действующими правилами и ни в
коем случае не смешивать с бытовыми отходами.
Отслу жившие элементы питания и
аккумуляторные батареи следует сдавать на
специализированные пункты сбора таких отходов.Перед началом работ с АКБ примите меры
для защиты глаз и лица.
Любые работы с акумуляторной батареей
следует проводить в проветриваемом
месте, вдали от открытого огня и
источников искр, чтобы не допустить
взрыва или воспламенения.
По окончании работ вымойте руки.
На модификациях с системой "стоп-старт"
используется 12-вольтная свинцово-
кислотная аккумуляторная батарея с
особыми технико-эксплуатационными
характеристиками.
Ее замену следует осуществлять
иск лючительно в сервисной сети PEUGEOT
или в специализированном техцентре.
Общие сведения
Свинцовые стартерные аккумуляторные батареи
F Снимите с батареи пластмассовый кожух, закрывающий вывод (+).
К лемма (-) батареи недоступна.
Вынесенная точка подк лючения к массе
расположена на кронштейне двигателя.
В случае неисправности
