Peugeot 308 CC 2008.5 Betriebsanleitung (in German)
Manufacturer: PEUGEOT, Model Year: 2008.5, Model line: 308 CC, Model: Peugeot 308 CC 2008.5Pages: 221, PDF-Größe: 8.9 MB
Page 11 of 221
KURZBESCHREIBUNG

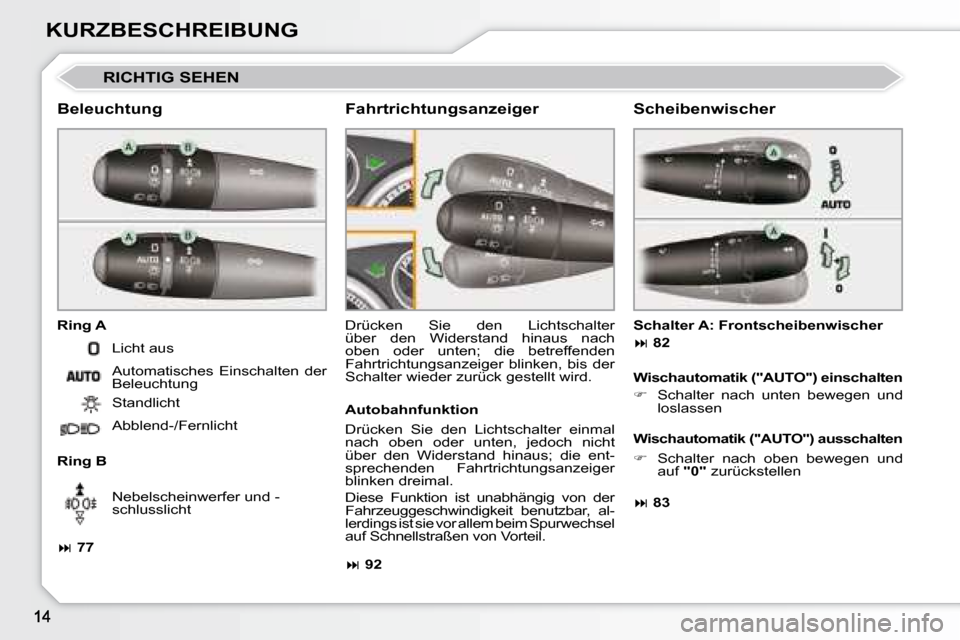

RICHTIG SEHEN
Beleuchtung
Ring A
Ring B Drücken Sie den Lichtschalter
über den Widerstand hinaus nach
oben oder unten; die betreffenden
Fahrtrichtungsanzeiger blinken, bis der
Schalter wieder zurück gestellt wird.
Fahrtrichtungsanzeiger
Wischautomatik ("AUTO") einschalten
Schalter nach unten bewegen und
loslassen
77 Licht aus
Automatisches Einschalten der
Beleuchtung
Standlicht
Abblend-/Fernlicht
Nebelscheinwerfer und -
schlusslicht
S c h a l t e r A : F r o n t s c h e i b e n w i s c h e r
82
S c h e i b e n w i s c h e r
Wischautomatik ("AUTO") ausschalten
Schalter nach oben bewegen und
auf "0" zurückstellen
Autobahnfunktion
Drücken Sie den Lichtschalter einmal
nach oben oder unten, jedoch nicht
über den Widerstand hinaus; die ent-
sprechenden Fahrtrichtungsanzeiger
blinken dreimal.
Diese Funktion ist unabhängig von der
Fahrzeuggeschwindigkeit benutzbar, al-
lerdings ist sie vor allem beim Spurwechsel
auf Schnellstraßen von Vorteil.
92
83
Page 12 of 221
–
KURZBESCHREIBUNG

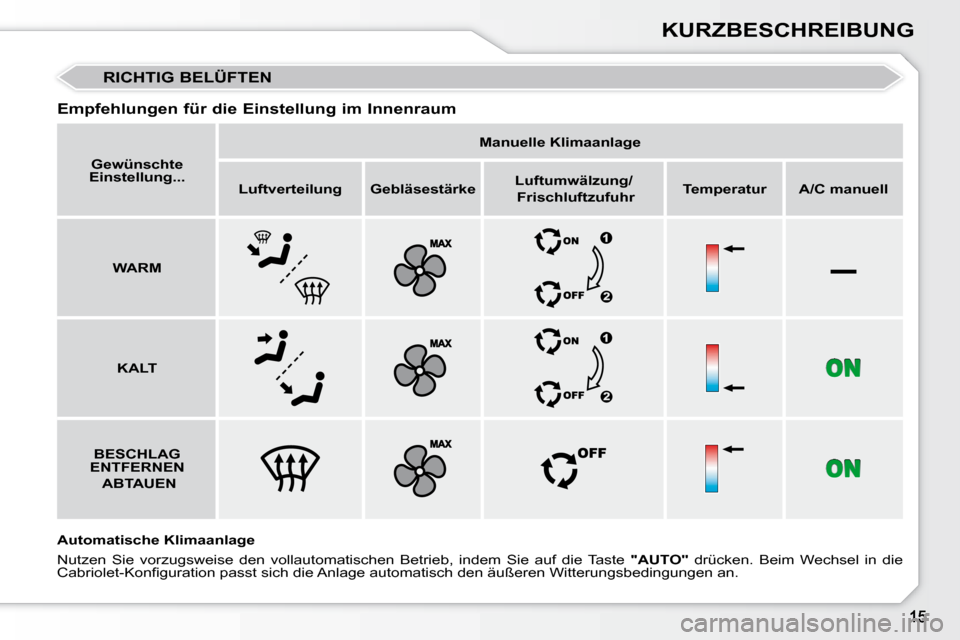

RICHTIG BELÜFTEN
Empfehlungen für die Einstellung im Innenraum
Automatische Klimaanlage
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO" drücken. Beim Wechsel in die
C a b r i o l e t - K o n fi g u r a t i o n p a s s t s i c h d i e A n l a g e a u t o m a t i s c h d e n ä u ß e r e n W i t t e r u n g s b e d i n g u n g e n a n .
G e w ü n s c h t e
Einstellung...
Manuelle Klimaanlage
Luftverteilung Gebläsestärke
L u f t u m w ä l z u n g /
Frischluftzufuhr
Temperatur A/C manuell
WARM
KALT
BESCHLAG
ENTFERNEN
ABTAUEN
Page 13 of 221
KURZBESCHREIBUNG

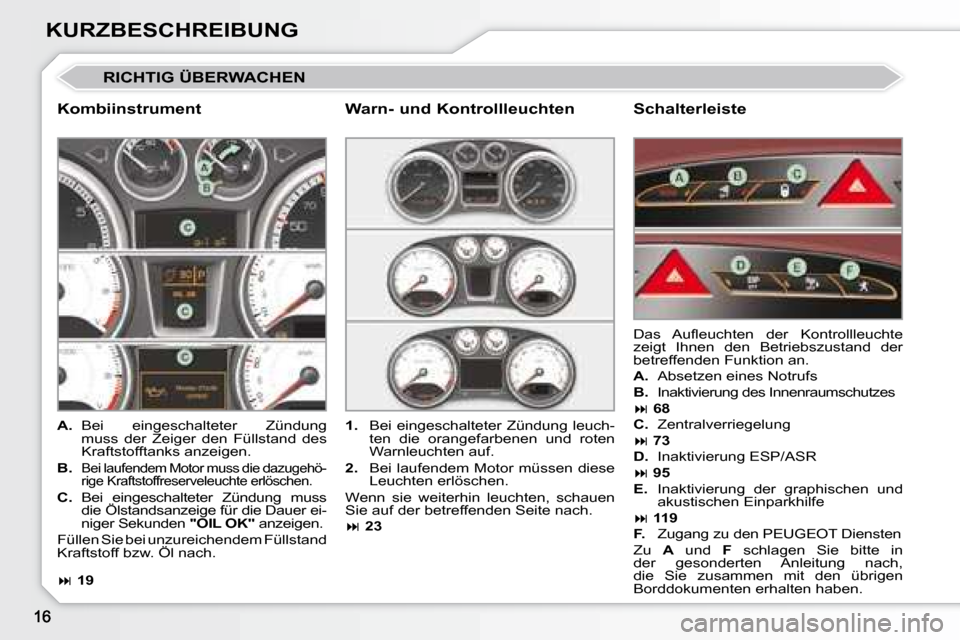

RICHTIG ÜBERWACHEN
Kombiinstrument Schalterleiste
A. Bei eingeschalteter Zündung
muss der Zeiger den Füllstand des
Kraftstofftanks anzeigen.
B.
Bei laufendem Motor muss die dazugehö-
rige Kraftstoffreserveleuchte erlöschen.
C. Bei eingeschalteter Zündung muss
die Ölstandsanzeige für die Dauer ei-
niger Sekunden "OIL OK" anzeigen.
Füllen Sie bei unzureichendem Füllstand
Kraftstoff bzw. Öl nach. D a s A u fl e u c h t e n d e r K o n t r o l l l e u c h t e
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.
A. Absetzen eines Notrufs
B. Inaktivierung des Innenraumschutzes
68
C. Zentralverriegelung
73
D. Inaktivierung ESP/ASR
95
E. Inaktivierung der graphischen und
akustischen Einparkhilfe
119
F. Zugang zu den PEUGEOT Diensten
Zu A und F schlagen Sie bitte in
der gesonderten Anleitung nach,
die Sie zusammen mit den übrigen
Borddokumenten erhalten haben.
1. Bei eingeschalteter Zündung leuch-
ten die orangefarbenen und roten
Warnleuchten auf.
2. Bei laufendem Motor müssen diese
Leuchten erlöschen.
Wenn sie weiterhin leuchten, schauen
Sie auf der betreffenden Seite nach.
Warn- und Kontrollleuchten
19
23
Page 14 of 221
i
KURZBESCHREIBUNG
Beifahrerairbag
STARTEN
1. Schlüssel einführen
2. Schlüssel in Position:
"OFF" (Inaktivierung), bei einem
Kindersitz entgegen der Fahrtrichtung,
"ON" (Aktivierung), mit Beifahrer
oder bei einem Kindersitz in
Fahrtrichtung.
3.
Schlüssel aus dieser Position abziehen.
1. Position Stop
2. Position Zündung ein
3. Position Start
A. Warnleuchte für nicht angelegte/
abgelegte Gurte vorn und/oder hinten
B. Warnleuchte für Gurt vorn links
C. Warnleuchte für Gurt vorn rechts
D. Warnleuchte für Gurt hinten rechts
E. Warnleuchte für Gurt hinten links
F. Kontrollleuchte für inaktivierten
Beifahrerairbag
G. Kontrollleuchte für aktivierten
Beifahrerairbag
Sicherheitsgurte und
Beifahrerairbag
INSASSEN RICHTIG SCHÜTZEN
100
97, 101 Zündschloss
66
Befestigen Sie möglichst keinen
schweren Gegenstand am Schlüssel,
der die Schlüsselachse belastet, wenn
dieser im Zündschloss steckt. Dies
könnte zu einer Fehlfunktion führen.
Page 15 of 221
KURZBESCHREIBUNG

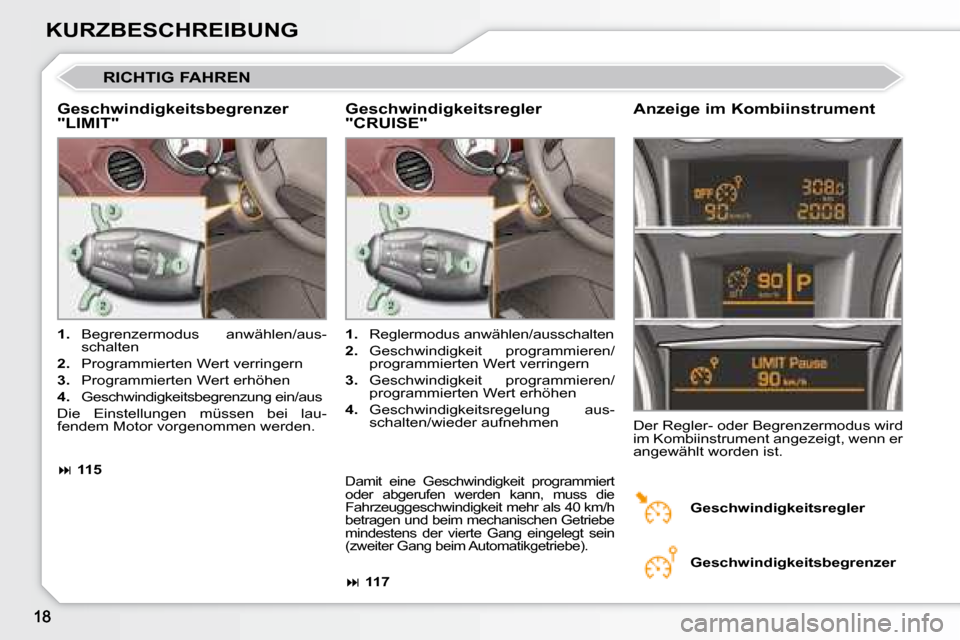

RICHTIG FAHREN
G e s c h w i n d i g k e i t s b e g r e n z e r
"LIMIT" Anzeige im Kombiinstrument
1. Begrenzermodus anwählen/aus-
schalten
2. Programmierten Wert verringern
3. Programmierten Wert erhöhen
4. Geschwindigkeitsbegrenzung ein/aus
Die Einstellungen müssen bei lau-
fendem Motor vorgenommen werden. Der Regler- oder Begrenzermodus wird
im Kombiinstrument angezeigt, wenn er
angewählt worden ist.
1. Reglermodus anwählen/ausschalten
2. Geschwindigkeit programmieren/
programmierten Wert verringern
3. Geschwindigkeit programmieren/
programmierten Wert erhöhen
4. Geschwindigkeitsregelung aus-
schalten/wieder aufnehmen
G e s c h w i n d i g k e i t s r e g l e r
"CRUISE"
G e s c h w i n d i g k e i t s r e g l e r
G e s c h w i n d i g k e i t s b e g r e n z e r
117
115
Damit eine Geschwindigkeit programmiert
oder abgerufen werden kann, muss die
Fahrzeuggeschwindigkeit mehr als 40 km/h
betragen und beim mechanischen Getriebe
mindestens der vierte Gang eingelegt sein
(zweiter Gang beim Automatikgetriebe).
Page 16 of 221
1
i
19
BETRIEBSKONTROLLE

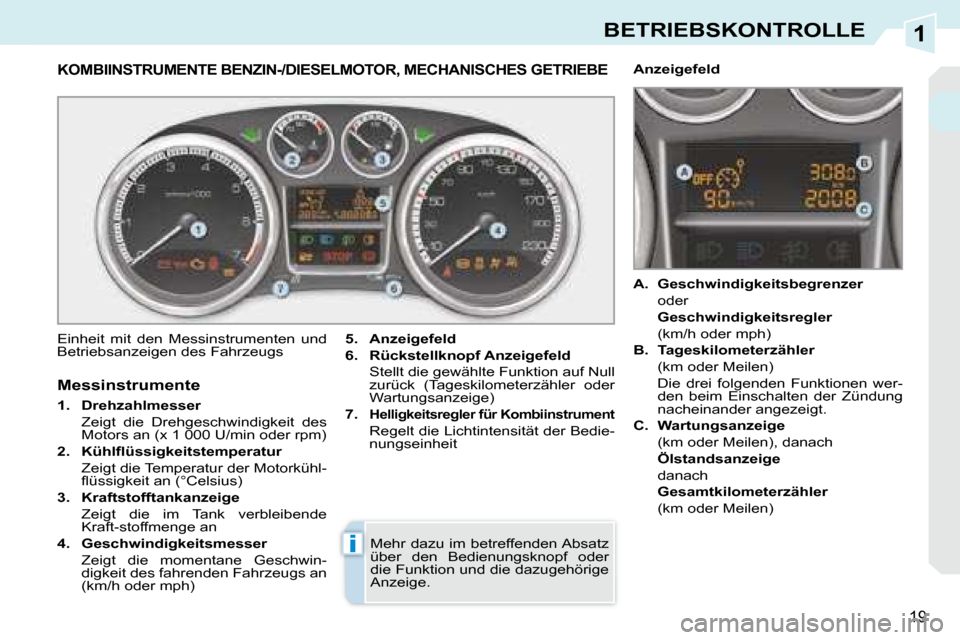

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR, MECHANISCHES GETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Anzeigefeld
6. Rückstellknopf Anzeigefeld
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler oder
Wartungsanzeige)
7.
Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedie-
nungseinheit
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der Motorkühl- fl ü s s i g k e i t a n ( ° C e l s i u s )
3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraft-stoffmenge an
4. Geschwindigkeitsmesser
Zeigt die momentane Geschwin- digkeit des fahrenden Fahrzeugs an
(km/h oder mph)
A. Geschwindigkeitsbegrenzer
oder
Geschwindigkeitsregler
(km/h oder mph)
B. Tageskilometerzähler
(km oder Meilen)
Die drei folgenden Funktionen wer- den beim Einschalten der Zündung
nacheinander angezeigt.
C. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
danach
Gesamtkilometerzähler
(km oder Meilen)
Anzeigefeld
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige .
Page 17 of 221
1
i
20
BETRIEBSKONTROLLE

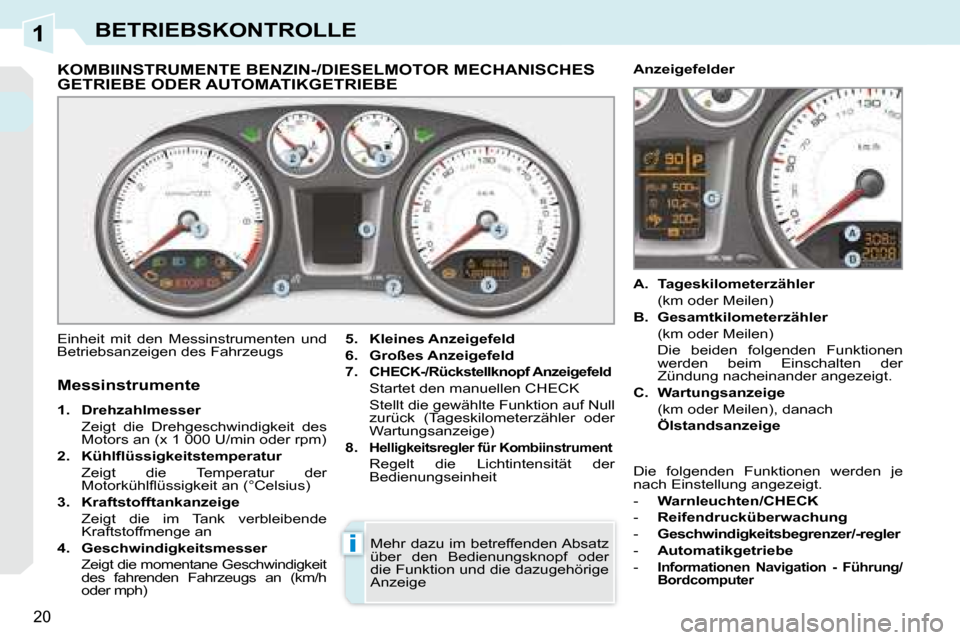

KOMBIINSTRUMENTE BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Kleines Anzeigefeld
6. Großes Anzeigefeld
7.
CHECK-/Rückstellknopf Anzeigefeld
S t a r t e t d e n m a n u e l l e n C H E C K
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler oder
Wartungsanzeige)
8.
Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der M o t o r k ü h l fl ü s s i g k e i t a n ( ° C e l s i u s )
3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an
4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden Fahrzeugs an (km/h
oder mph)
A. Tageskilometerzähler
(km oder Meilen)
B. Gesamtkilometerzähler
(km oder Meilen)
Die beiden folgenden Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt.
C. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-regler
- Automatikgetriebe
-
Informationen Navigation - Führung/
Bordcomputer
Page 18 of 221
1
i
21
BETRIEBSKONTROLLE

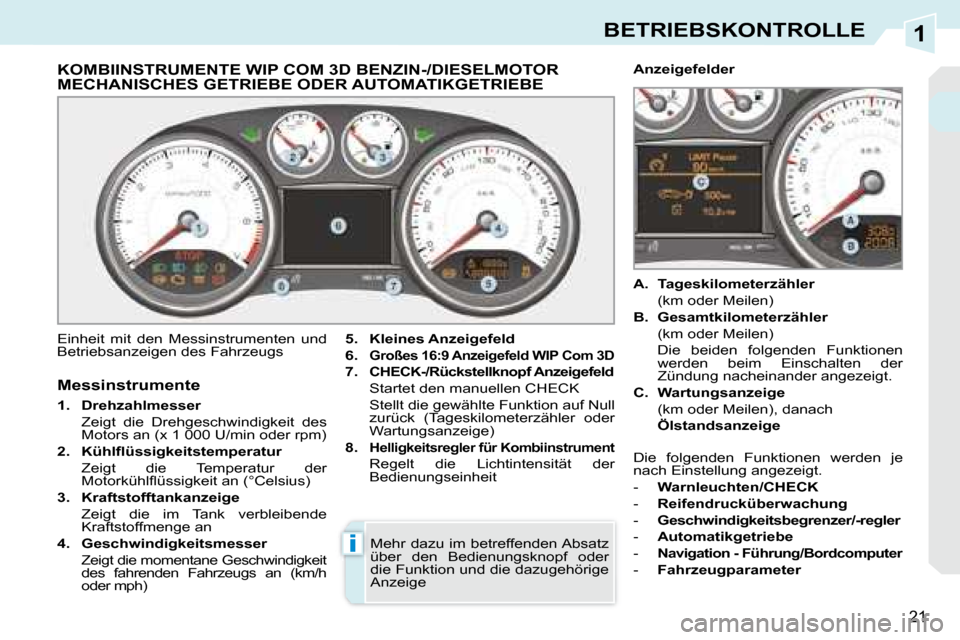

KOMBIINSTRUMENTE WIP COM 3D BENZIN-/DIESELMOTOR MECHANISCHES GETRIEBE ODER AUTOMATIKGETRIEBE
Einheit mit den Messinstrumenten und
Betriebsanzeigen des Fahrzeugs
5. Kleines Anzeigefeld
6.
Großes 16:9 Anzeigefeld WIP Com 3D
7.
CHECK-/Rückstellknopf Anzeigefeld
S t a r t e t d e n m a n u e l l e n C H E C K
Stellt die gewählte Funktion auf Null zurück (Tageskilometerzähler oder
Wartungsanzeige)
8.
Helligkeitsregler für Kombiinstrument
Regelt die Lichtintensität der Bedienungseinheit
Messinstrumente
1. Drehzahlmesser
Zeigt die Drehgeschwindigkeit des Motors an (x 1 000 U/min oder rpm)
2. K ü h l fl ü s s i g k e i t s t e m p e r a t u r
Zeigt die Temperatur der M o t o r k ü h l fl ü s s i g k e i t a n ( ° C e l s i u s )
3. Kraftstofftankanzeige
Zeigt die im Tank verbleibende Kraftstoffmenge an
4. Geschwindigkeitsmesser
Zeigt die momentane Geschwindigkeit des fahrenden Fahrzeugs an (km/h
oder mph)
A. Tageskilometerzähler
(km oder Meilen)
B. Gesamtkilometerzähler
(km oder Meilen)
Die beiden folgenden Funktionen werden beim Einschalten der
Zündung nacheinander angezeigt.
C. Wartungsanzeige
(km oder Meilen), danach
Ölstandsanzeige
Anzeigefelder
Mehr dazu im betreffenden Absatz
über den Bedienungsknopf oder
die Funktion und die dazugehörige
Anzeige Die folgenden Funktionen werden je
nach Einstellung angezeigt.
-
Warnleuchten/CHECK
- Reifendrucküberwachung
- Geschwindigkeitsbegrenzer/-regler
- Automatikgetriebe
-
Navigation - Führung/Bordcomputer
- Fahrzeugparameter
Page 19 of 221
1
i
22
BETRIEBSKONTROLLE
* Je nach Bestimmung

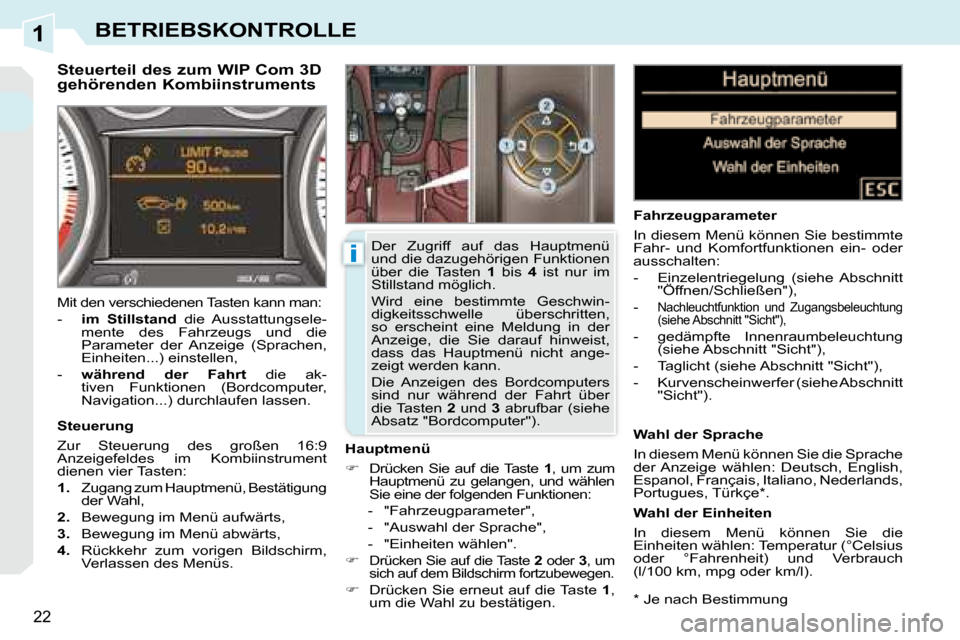

Steuerteil des zum WIP Com 3D
gehörenden Kombiinstruments
Hauptmenü
Drücken Sie auf die Taste 1 , um zum
H a u p t m e n ü z u g e l a n g e n , u n d w ä h l e n
Sie eine der folgenden Funktionen:
- "Fahrzeugparameter",
- "Auswahl der Sprache",
- "Einheiten wählen".
Drücken Sie auf die Taste 2 oder 3 , um
sich auf dem Bildschirm fortzubewegen.
Drücken Sie erneut auf die Taste 1 ,
um die Wahl zu bestätigen. Fahrzeugparameter
In diesem Menü können Sie bestimmte
Fahr- und Komfortfunktionen ein- oder
ausschalten:
- Einzelentriegelung (siehe Abschnitt
"Öffnen/Schließen"),
-
Nachleuchtfunktion und Zugangsbeleuchtung
(siehe Abschnitt "Sicht"),
- gedämpfte Innenraumbeleuchtung (siehe Abschnitt "Sicht"),
- Taglicht (siehe Abschnitt "Sicht"),
- Kurvenscheinwerfer (siehe Abschnitt "Sicht").
Wahl der Sprache
In diesem Menü können Sie die Sprache
der Anzeige wählen: Deutsch, English,
Espanol, Français, Italiano, Nederlands,
Portugues, Türkçe * .
Wahl der Einheiten
In diesem Menü können Sie die
E i n h e i t e n w ä h l e n : T e m p e r a t u r ( ° C e l s i u s
o d e r ° F a h r e n h e i t ) u n d V e r b r a u c h
(l/100 km, mpg oder km/l).
Mit den verschiedenen Tasten kann man:
-
im Stillstand die Ausstattungsele-
mente des Fahrzeugs und die
Parameter der Anzeige (Sprachen,
Einheiten...) einstellen,
- während der Fahrt die ak-
tiven Funktionen (Bordcomputer,
Navigation...) durchlaufen lassen.
Steuerung
Zur Steuerung des großen 16:9
Anzeigefeldes im Kombiinstrument
dienen vier Tasten:
1. Z u g a n g z u m H a u p t m e n ü , B e s t ä t i g u n g
der Wahl,
2. Bewegung im Menü aufwärts,
3. Bewegung im Menü abwärts,
4. Rückkehr zum vorigen Bildschirm,
V e r l a s s e n d e s M e n ü s . D e r Z u g r i f f a u f d a s H a u p t m e n ü
und die dazugehörigen Funktionen
über die Tasten
1 bis 4 ist nur im
Stillstand möglich.
Wird eine bestimmte Geschwin-
digkeitsschwelle überschritten,
so erscheint eine Meldung in der
Anzeige, die Sie darauf hinweist,
d a s s d a s H a u p t m e n ü n i c h t a n g e -
zeigt werden kann.
Die Anzeigen des Bordcomputers
sind nur während der Fahrt über
die Tasten 2 und 3 abrufbar (siehe
Absatz "Bordcomputer").
Page 20 of 221
1
!
23
BETRIEBSKONTROLLE
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten tun beides. Ob
es sich um eine normale Situation
handelt oder ein Defekt vorliegt,
lässt sich nur erkennen, wenn man
die Leuchtweise im Zusammenhang
mit dem Betriebszustand des
Fahrzeugs betrachtet.
Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über
die Aktivierung eines Systems
(Kontrollleuchten für Betrieb oder
Inaktivierung) oder das Auftreten eines
Defekts (Warnleuchten) informieren.
Mit den Leuchten verbundene
Warnhinweise
B e i m A u fl e u c h t e n b e s t i m m t e r W a r n -
leuchten ertönt gleichzeitig ein akus-
t i s c h e s S i g n a l i n V e r b i n d u n g m i t e i n e r
Meldung auf dem Multifunktionsbild-
schirm.
Betriebskontrollleuchten
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n
Leuchten zeigt an, dass das betreffende
System aktiviert ist.
Fahrtrichtungsanzeiger links
Feststellbremse angezogen
Fahrtrichtungsanzeiger
rechts
Fernlicht
Abblendlicht
Vorglühen Dieselmotor
Warten Sie bis zum Erlöschen
der Leuchte, bevor Sie den
Anlasser betätigen.
Nebelscheinwerfer
Nebelschlusslicht
Beim Einschalten der Zündung
Die Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer
einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen
sie erlöschen.
Wenn sie nicht erlöschen, schauen
Sie, bevor Sie losfahren, bei der betref-
fenden Warnleuchte nach.
Gekoppelte Betriebskotrollleuchten
