IN BREVE
Chiave con telecomando
A. Estrazione/Inserimento della chiave
(premere prima il pulsante)
Bloccaggio semplice
(una sola pressione; accen-
s i o n e fi s s a d e g l i i n d i c a t o r i d i
direzione). Serbatoio del carburante
1. Apertura dello sportello del serba-
toio del carburante
2. Apertura e aggancio del tappo del
serbatoio.
Capacità del serbatoio: circa 60 litri.
Sbloccaggio ed apertura par-
ziale del bagagliaio
(una pressione di almeno
due secondi).
In caso di scarsa luminosità, rilevata da
un sensore, l'accensione a distanza dei
fari anabbaglianti, delle luci di posizione
e dei faretti laterali agevola l'accesso al
veicolo.
83
Allo stesso modo si accendono le illu-
minazioni dell'abitacolo, come le plafo-
niere, le illuminazioni degli accessi sulle
porte e del vano appoggiapiedi.
o
Bloccaggio ad effetto globale
delle porte del veicolo
(due pressioni consecutive;
a c c e n s i o n e fi s s a d e g l i i n d i c a -
tori di direzione).
65
88
78
APRIRE
Sbloccaggio totale o selettivo
delle porte del veicolo
(lampeggiamento rapido degli
indicatori di direzione).
Il bloccaggio delle porte del veicolo con
il telecomando o con la chiave blocca
anche il cassettino e l'appoggiagomito
anteriore.
Page 7 of 278
IN BREVE
POSTO DI GUIDA
1. Antifurto e contatto.
2. Comando sotto al volante del
sistema audio e telematico.
3. Comandi del tergi/lavacristallo/
computer di bordo.
4. Aeratori centrali orientabili e
richiudibili.
5. Display multifunzione.
6. Sensore di soleggiamento.
7. Airbag del passeggero.
8. Disattivazione dell'airbag del
passeggero.
9. Cassettino portaoggetti/Prese
audio/video.
10. Comando del tetto a scomparsa.
Comando dei quattro vetri.
11. Contenitore o manopola del quadro
strumenti abbinato al WIP Com 3D.
12. C o m a n d i d e l s i s t e m a " A I R W A V E " .
13. Appoggiagomito anteriore.
14. Posacenere anteriore.
15. Comandi di riscaldamento/
climatizzazione.
16. Sistema audio e telematico.
17. Pulsante chiamata d'emergenza.
Pulsante d'allarme. Pulsante di bloccaggio
centralizzato.
Pulsante del segnale di emergenza. Pulsante del controllo dinamico di
stabilità (ESP/ASR).
Pulsante di assistenza al parcheggio.
Pulsante dei servizi PEUGEOT.
Page 10 of 278
i
IN BREVE
CONFORT
Retrovisori esterni
Regolazione Altre funzioni disponibili...
Inserimento/Estrazione chiave
Inclinazione automatica dello
specchietto per il parcheggio in re-
tromarcia.
63 Retrovisore interno
1. S e l e z i o n e d e l l a p o s i z i o n e " g i o r n o "
dello specchio.
2. Orientamento del retrovisore.
63 Cinture di sicurezza anteriori
1. Installazione della cinghia.
2. Bloccaggio del dispositivo d'aggancio.
3. V e r i fi c a d e l c o r r e t t o b l o c c a g g i o
tirando la cinghia.
A.
Selezione del retrovisore da regolare.
B.
Regolazione della posizione dello
specchietto nelle quattro direzioni.
C.
Deselezione del retrovisore
101
Modello giorno/notte manuale
Modello giorno/notte automatico
A. Sensore di luminosità della modalità
giorno/notte automatica.
B. Orientamento del retrovisore.
64
62

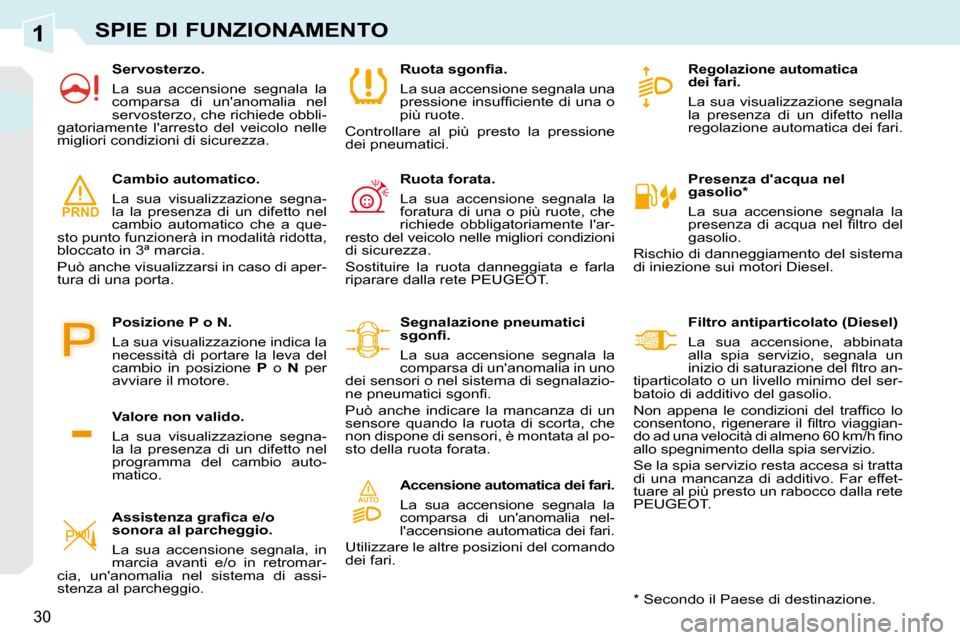

Page 27 of 278
1
AUTO
PRND
30
SPIE DI FUNZIONAMENTO
Presenza d'acqua nel
gasolio *
La sua accensione segnala la
p r e s e n z a d i a c q u a n e l fi l t r o d e l
gasolio.
Rischio di danneggiamento del sistema
di iniezione sui motori Diesel.
Regolazione automatica
dei fari.
La sua visualizzazione segnala
la presenza di un difetto nella
regolazione automatica dei fari.
Filtro antiparticolato (Diesel)
La sua accensione, abbinata
alla spia servizio, segnala un
i n i z i o d i s a t u r a z i o n e d e l fl t r o a n -
tiparticolato o un livello minimo del ser-
batoio di additivo del gasolio.
N o n a p p e n a l e c o n d i z i o n i d e l t r a f fi c o l o
c o n s e n t o n o , r i g e n e r a r e i l fi l t r o v i a g g i a n -
d o a d u n a v e l o c i t à d i a l m e n o 6 0 k m / h fi n o
allo spegnimento della spia servizio.
Se la spia servizio resta accesa si tratta
di una mancanza di additivo. Far effet-
tuare al più presto un rabocco dalla rete
PEUGEOT.
R u o t a s g o n fi a .
La sua accensione segnala una
p r e s s i o n e i n s u f fi c i e n t e d i u n a o
più ruote.
Controllare al più presto la pressione
dei pneumatici.
Ruota forata.
La sua accensione segnala la
foratura di una o più ruote, che
richiede obbligatoriamente l'ar-
resto del veicolo nelle migliori condizioni
di sicurezza.
Sostituire la ruota danneggiata e farla
riparare dalla rete PEUGEOT.
Segnalazione pneumatici
s g o n fi .
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sensori o nel sistema di segnalazio-
n e p n e u m a t i c i s g o n fi .
Può anche indicare la mancanza di un
sensore quando la ruota di scorta, che
non dispone di sensori, è montata al po-
sto della ruota forata.
Accensione automatica dei fari.
La sua accensione segnala la
comparsa di un'anomalia nel-
l'accensione automatica dei fari.
Utilizzare le altre posizioni del comando
dei fari.
A s s i s t e n z a g r a fi c a e / o
sonora al parcheggio.
La sua accensione segnala, in
marcia avanti e/o in retromar-
cia, un'anomalia nel sistema di assi-
stenza al parcheggio. Cambio automatico.
La sua visualizzazione segna-
la la presenza di un difetto nel
cambio automatico che a que-
sto punto funzionerà in modalità ridotta,
bloccato in 3ª marcia.
Può anche visualizzarsi in caso di aper-
tura di una porta.
Valore non valido.
La sua visualizzazione segna-
la la presenza di un difetto nel
programma del cambio auto-
matico.
Posizione P o N.
La sua visualizzazione indica la
necessità di portare la leva del
cambio in posizione
P o N per
avviare il motore.
* Secondo il Paese di destinazione.
Servosterzo.
La sua accensione segnala la
comparsa di un'anomalia nel
servosterzo, che richiede obbli-
gatoriamente l'arresto del veicolo nelle
migliori condizioni di sicurezza.
Page 46 of 278
3
i
i
49
CONFORT
È normale che la condensa creata
dalla climatizzazione provochi la for-
mazione di una pozzanghera sotto al
veicolo in sosta.
CONSIGLI PER UNA CORRETTA VENTILAZIONE E PER LA CLIMATIZZAZIONE
P e r f a r e i n m o d o c h e q u e s t i s i s t e m i s i a n o p i e n a m e n t e e f fi c a c i , r i s p e t t a r e l e
seguenti regole d'uso e di manutenzione:
Per ottenere una distribuzione d'aria omogenea, non ostruire le bocchette
d'entrata d'aria esterna situate alla base del parabrezza, gl i aeratori, le
uscite d'aria e l'estrazione d'aria situata nel bagagliaio.
Non ricoprire il sensore di soleggiamento, situato sul cruscotto , serve a
regolare il sistema di climatizzazione.
Far funzionare il sistema di climatizzazione per 5 - 10 minuti, una o due
volte al mese, per mantenerlo in perfetto stato di funzioname nto.
V e r i fi c a r e l o s t a t o d e l fi l t r o d e l l ' a b i t a c o l o e f a r s o s t i t u i r e p e r i o d i c a m e n t e g l i
e l e m e n t i fi l t r a n t i ( v e d i c a p i t o l o " V e r i fi c h e " ) .
R a c c o m a n d i a m o d i s c e g l i e r e u n fi l t r o a b i t a c o l o c o m b i n a t o . G r a z i e a l s u o
s e c o n d o fi l t r o a t t i v o s p e c i fi c o , c o n t r i b u i s c e a p u r i fi c a r e l ' a r i a r e s p i r a t a d a g l i
occupanti ed a tenere pulito l'abitacolo (riduzione delle allergie, dei cattivi
odori e dei depositi grassi).
Per garantire il corretto funzionamento del sistema di climatizza zione, si
raccomanda di farlo controllare regolarmente.
Se il sistema non produce aria fredda, non utilizzarlo e rivol gersi alla rete
P E U G E O T .
N e l l a c o n fi g u r a z i o n e " c a b r i o l e t " , l ' i n s t a l l a z i o n e d i u n f r a n g i v e n t o ( w i n d s t o p ) e
l ' u s o d e i s i s t e m i " A I R W A V E " m i g l i o r a n o i l c o n f o r t .
In caso di traino di carico massimo in discesa ripida e con una t emperatura
elevata, l'interruzione della climatizzazione permette di recupe rare una certa
potenza del motore e di migliorare quindi la capacità di tra ino. Se, dopo una sosta prolungata al
sole, la temperatura interna resta
molto elevata, far arieggiare l'abita-
colo per qualche secondo.
Posizionare il comando di uscita
d e l l ' a r i a a d u n l i v e l l o s u f fi c i e n t e p e r
assicurare la presenza di aria pulita
nell'abitacolo.
Il sistema di climatizzazione non
contiene cloro e non presenta pe-
ricoli per lo strato d'ozono.
Page 87 of 278
5
!
AUTO
ii
83
VISIBILITÀ
In caso di nebbia o di nevicata, il sen-
sore di luminosità può rilevare una
l u c e s u f fi c i e n t e . I f a r i n o n s i a c c e n -
deranno quindi automaticamente.
Non ricoprire il sensore di luminosi-
tà, abbinato al sensore di pioggia e
situato al centro del parabrezza, die-
tro al retrovisore interno; le relative
funzioni non sarebbero più coman-
dabili.
Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica dei fari offre all'accensione tem-
porizzata altre possibilità:
- scelta della durata di tenuta dei fari
accesi per 15, 30 o 60 secondi nei
p a r a m e t r i v e i c o l o d e l m e n u d i c o n fi -
gurazione del display multifunzione,
- attivazione automatica dell'accen- sione temporizzata quando l'accen-
sione automatica è in funzione.
Anomalia di funzionamento In caso di anomalia di funziona-
mento del sensore di luminosi-
tà, i fari si accendono, questa
spia si accende sul quadro stru-
menti e/o un messaggio appare sul di-
splay multifunzione, accompagnato da
un segnale acustico.
Rivolgersi alla rete PEUGEOT.
ILLUMINAZIONE D'ACCOGLIENZA ESTERNA
L'accensione a distanza dei fari e dei
faretti laterali agevola l'avvicinamento
al veicolo in caso di poca luce. Si attiva
in funzione dell'intensità della luce rile-
vata dal captatore di luminosità.
Attivazione
Premere sul lucchetto aperto del te-
lecomando.
I fari anabbaglianti e le luci di po- sizione, come pure i faretti laterali,
situati nei retrovisori esterni, si ac-
cendono; il veicolo è sbloccato.
Programmazione La scelta della durata di ac-
censione dei fari si effettua
d a l m e n u d i c o n fi g u r a z i o n e
del display multifunzione.
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica dei fari.
REGOLAZIONE MANUALE DEI FARI ALOGENI
Regolazione iniziale sulla posizione "0" .
Per non intralciare gli altri automobilisti,
i fari dotati di lampade alogene devono
essere regolati in altezza, a seconda
del carico del veicolo.
0. 1 o 2 persone sui sedili anteriori
-. 3 persone.
1. 4 persone.
-. Regolazione intermedia.
2. 4 persone + peso massimo autoriz-
zato.
-. Regolazione intermedia.
3. Guidatore + peso massimo autoriz-
zato.
Disattivazione
Le illuminazioni d'accoglienza esterne si
spengono automaticamente dopo un pe-
riodo di tempo prestabilito, all'inserimen-
to del contatto o bloccando il veicolo.
Page 89 of 278
5
!
AUTO
ii
83
VISIBILITÀ
In caso di nebbia o di nevicata, il sen-
sore di luminosità può rilevare una
l u c e s u f fi c i e n t e . I f a r i n o n s i a c c e n -
deranno quindi automaticamente.
Non ricoprire il sensore di luminosi-
tà, abbinato al sensore di pioggia e
situato al centro del parabrezza, die-
tro al retrovisore interno; le relative
funzioni non sarebbero più coman-
dabili.
Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica dei fari offre all'accensione tem-
porizzata altre possibilità:
- scelta della durata di tenuta dei fari
accesi per 15, 30 o 60 secondi nei
p a r a m e t r i v e i c o l o d e l m e n u d i c o n fi -
gurazione del display multifunzione,
- attivazione automatica dell'accen- sione temporizzata quando l'accen-
sione automatica è in funzione.
Anomalia di funzionamento In caso di anomalia di funziona-
mento del sensore di luminosi-
tà, i fari si accendono, questa
spia si accende sul quadro stru-
menti e/o un messaggio appare sul di-
splay multifunzione, accompagnato da
un segnale acustico.
Rivolgersi alla rete PEUGEOT.
ILLUMINAZIONE D'ACCOGLIENZA ESTERNA
L'accensione a distanza dei fari e dei
faretti laterali agevola l'avvicinamento
al veicolo in caso di poca luce. Si attiva
in funzione dell'intensità della luce rile-
vata dal captatore di luminosità.
Attivazione
Premere sul lucchetto aperto del te-
lecomando.
I fari anabbaglianti e le luci di po- sizione, come pure i faretti laterali,
situati nei retrovisori esterni, si ac-
cendono; il veicolo è sbloccato.
Programmazione La scelta della durata di ac-
censione dei fari si effettua
d a l m e n u d i c o n fi g u r a z i o n e
del display multifunzione.
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica dei fari.
REGOLAZIONE MANUALE DEI FARI ALOGENI
Regolazione iniziale sulla posizione "0" .
Per non intralciare gli altri automobilisti,
i fari dotati di lampade alogene devono
essere regolati in altezza, a seconda
del carico del veicolo.
0. 1 o 2 persone sui sedili anteriori
-. 3 persone.
1. 4 persone.
-. Regolazione intermedia.
2. 4 persone + peso massimo autoriz-
zato.
-. Regolazione intermedia.
3. Guidatore + peso massimo autoriz-
zato.
Disattivazione
Le illuminazioni d'accoglienza esterne si
spengono automaticamente dopo un pe-
riodo di tempo prestabilito, all'inserimen-
to del contatto o bloccando il veicolo.
Page 90 of 278
5
!
AUTO
ii
83
VISIBILITÀ
In caso di nebbia o di nevicata, il sen-
sore di luminosità può rilevare una
l u c e s u f fi c i e n t e . I f a r i n o n s i a c c e n -
deranno quindi automaticamente.
Non ricoprire il sensore di luminosi-
tà, abbinato al sensore di pioggia e
situato al centro del parabrezza, die-
tro al retrovisore interno; le relative
funzioni non sarebbero più coman-
dabili.
Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica dei fari offre all'accensione tem-
porizzata altre possibilità:
- scelta della durata di tenuta dei fari
accesi per 15, 30 o 60 secondi nei
p a r a m e t r i v e i c o l o d e l m e n u d i c o n fi -
gurazione del display multifunzione,
- attivazione automatica dell'accen- sione temporizzata quando l'accen-
sione automatica è in funzione.
Anomalia di funzionamento In caso di anomalia di funziona-
mento del sensore di luminosi-
tà, i fari si accendono, questa
spia si accende sul quadro stru-
menti e/o un messaggio appare sul di-
splay multifunzione, accompagnato da
un segnale acustico.
Rivolgersi alla rete PEUGEOT.
ILLUMINAZIONE D'ACCOGLIENZA ESTERNA
L'accensione a distanza dei fari e dei
faretti laterali agevola l'avvicinamento
al veicolo in caso di poca luce. Si attiva
in funzione dell'intensità della luce rile-
vata dal captatore di luminosità.
Attivazione
Premere sul lucchetto aperto del te-
lecomando.
I fari anabbaglianti e le luci di po- sizione, come pure i faretti laterali,
situati nei retrovisori esterni, si ac-
cendono; il veicolo è sbloccato.
Programmazione La scelta della durata di ac-
censione dei fari si effettua
d a l m e n u d i c o n fi g u r a z i o n e
del display multifunzione.
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica dei fari.
REGOLAZIONE MANUALE DEI FARI ALOGENI
Regolazione iniziale sulla posizione "0" .
Per non intralciare gli altri automobilisti,
i fari dotati di lampade alogene devono
essere regolati in altezza, a seconda
del carico del veicolo.
0. 1 o 2 persone sui sedili anteriori
-. 3 persone.
1. 4 persone.
-. Regolazione intermedia.
2. 4 persone + peso massimo autoriz-
zato.
-. Regolazione intermedia.
3. Guidatore + peso massimo autoriz-
zato.
Disattivazione
Le illuminazioni d'accoglienza esterne si
spengono automaticamente dopo un pe-
riodo di tempo prestabilito, all'inserimen-
to del contatto o bloccando il veicolo.
Page 91 of 278
5
!
AUTO
ii
83
VISIBILITÀ
In caso di nebbia o di nevicata, il sen-
sore di luminosità può rilevare una
l u c e s u f fi c i e n t e . I f a r i n o n s i a c c e n -
deranno quindi automaticamente.
Non ricoprire il sensore di luminosi-
tà, abbinato al sensore di pioggia e
situato al centro del parabrezza, die-
tro al retrovisore interno; le relative
funzioni non sarebbero più coman-
dabili.
Abbinamento con l'accensione
temporizzata automatica dei fari
L'abbinamento con l'accensione auto-
matica dei fari offre all'accensione tem-
porizzata altre possibilità:
- scelta della durata di tenuta dei fari
accesi per 15, 30 o 60 secondi nei
p a r a m e t r i v e i c o l o d e l m e n u d i c o n fi -
gurazione del display multifunzione,
- attivazione automatica dell'accen- sione temporizzata quando l'accen-
sione automatica è in funzione.
Anomalia di funzionamento In caso di anomalia di funziona-
mento del sensore di luminosi-
tà, i fari si accendono, questa
spia si accende sul quadro stru-
menti e/o un messaggio appare sul di-
splay multifunzione, accompagnato da
un segnale acustico.
Rivolgersi alla rete PEUGEOT.
ILLUMINAZIONE D'ACCOGLIENZA ESTERNA
L'accensione a distanza dei fari e dei
faretti laterali agevola l'avvicinamento
al veicolo in caso di poca luce. Si attiva
in funzione dell'intensità della luce rile-
vata dal captatore di luminosità.
Attivazione
Premere sul lucchetto aperto del te-
lecomando.
I fari anabbaglianti e le luci di po- sizione, come pure i faretti laterali,
situati nei retrovisori esterni, si ac-
cendono; il veicolo è sbloccato.
Programmazione La scelta della durata di ac-
censione dei fari si effettua
d a l m e n u d i c o n fi g u r a z i o n e
del display multifunzione.
La durata di accensione delle illu-
minazioni d'accoglienza è identica
ed in correlazione con l'accensione
automatica dei fari.
REGOLAZIONE MANUALE DEI FARI ALOGENI
Regolazione iniziale sulla posizione "0" .
Per non intralciare gli altri automobilisti,
i fari dotati di lampade alogene devono
essere regolati in altezza, a seconda
del carico del veicolo.
0. 1 o 2 persone sui sedili anteriori
-. 3 persone.
1. 4 persone.
-. Regolazione intermedia.
2. 4 persone + peso massimo autoriz-
zato.
-. Regolazione intermedia.
3. Guidatore + peso massimo autoriz-
zato.
Disattivazione
Le illuminazioni d'accoglienza esterne si
spengono automaticamente dopo un pe-
riodo di tempo prestabilito, all'inserimen-
to del contatto o bloccando il veicolo.
Page 95 of 278
5
!
i
86
VISIBILITÀ
Lavacristallo anteriore e lavafari
Tirare il comando del tergicristallo
verso di sé. Il lavacristallo e poi il
tergicristallo funzionano per una du-
rata limitata.
Se gli anabbaglianti sono accesi , anche
i lavafari si accendono.
Livello minimo del liquido
lavacristalli/lavafari
Nei veicoli equipaggiati di lava-
fari, quando si raggiunge il livel-
lo minimo del serbatoio, questa
spia e/o la spia servizio si ac-
cendono sul quadro strumenti accom-
pagnate da un segnale acustico e da un
messaggio sul display multifunzione.
Alla prima sosta, riempire o far riempire
il serbatoio del lavacristalli/lavafari.
La spia si accende all'inserimento del
contatto o ad ogni azione sul comando,
fi n q u a n d o i l s e r b a t o i o n o n v i e n e r i e m p i t o . Funzionamento automatico
anteriore
Il tergicristallo anteriore funziona automa-
ticamente, senza azione da parte del gui-
datore (grazie al sensore di pioggia situato
dietro al retrovisore interno), adattando la
sua velocità all'intensità delle precipitazioni.
Attivazione
L'attivazione viene realizzata manual-
mente dal guidatore dando un impulso
verso il basso al comando in posizione
"AUTO" .
L'attivazione è accompagnata da un
messaggio sul display multifunzione.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità
e situato al centro del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
un impianto automatico, disattiva-
re il funzionamento automatico del
tergicristallo.
In inverno, per non deteriorare le
spazzole, si consiglia di attendere
lo sbrinamento completo del para-
brezza prima di azionare il tergicri-
stallo automatico. Dopo ogni interruzione del contatto
superiore a un minuto, è necessa-
rio riattivare il funzionamento auto-
matico, dando un impulso verso il
basso al comando.
Arresto
E' comandato manualmente dal guida-
tore spostando il comando verso l'alto
poi ricollocandolo sulla posizione "0" .
L'interruzione è accompagnata da un
messaggio sul display multifunzione. Anomalia di funzionamento
In caso di malfunzionamento automa-
tico, il tergicristallo funzionerà in modo
intermittente.
F a r v e r i fi c a r e d a l l a r e t e P E U G E O T .
