spie Peugeot 308 CC 2010.5 Manuale del proprietario (in Italian)

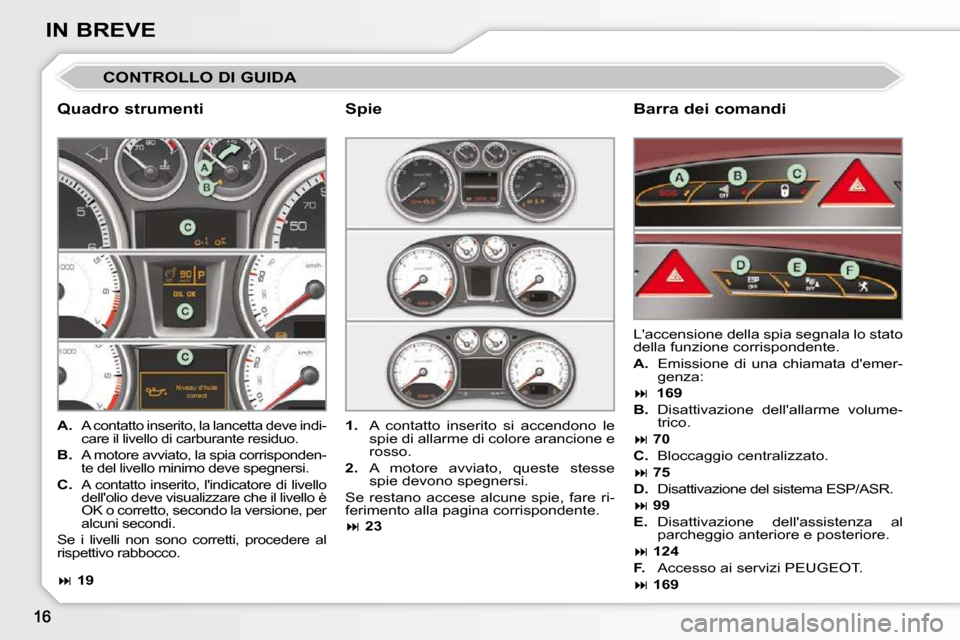

IN BREVE
CONTROLLO DI GUIDA
Quadro strumenti Barra dei comandi

A.
A contatto inserito, la lancetta deve indi-
care il livello di carburante residuo.

B. A motore avviato, la spia corrisponden-
te del livello minimo deve spegnersi.

C. A contatto inserito, l'indicatore di livello
dell'olio deve visualizzare che il livello è
OK o corretto, secondo la versione, per
alcuni secondi.
Se i livelli non sono corretti, procedere al
rispettivo rabbocco.
L'accensione della spia segnala lo stato
della funzione corrispondente.

A. Emissione di una chiamata d'emer-
genza:

 169

B. Disattivazione dell'allarme volume-
trico.
 70

C. Bloccaggio centralizzato.


 75

D. Disattivazione del sistema ESP/ASR.
 99

E. Disattivazione dell'assistenza al
parcheggio anteriore e posteriore.


 124

F. Accesso ai servizi PEUGEOT.


 169

1. A contatto inserito si accendono le
spie di allarme di colore arancione e
rosso.

2. A motore avviato, queste stesse
spie devono spegnersi.
Se restano accese alcune spie, fare ri-
ferimento alla pagina corrispondente.
Spie


 19

 23

1
i
19
SPIE DI FUNZIONAMENTO

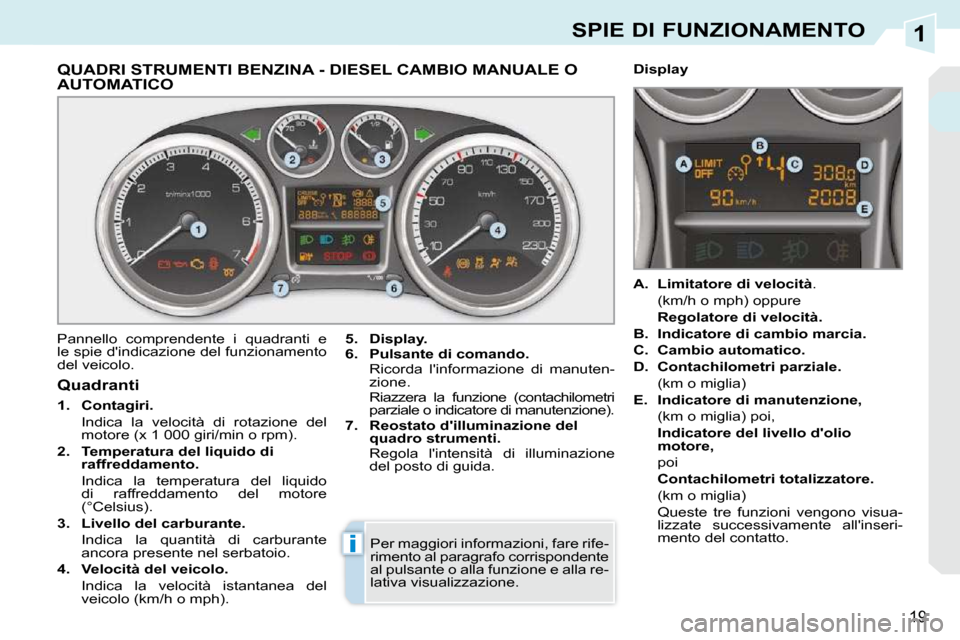

QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display.

6. Pulsante di comando.
Ricorda l'informazione di manuten- zione.
Riazzera la funzione (contachilometri parziale o indicatore di manutenzione).

7. Reostato d'illuminazione del
quadro strumenti.
Regola l'intensità di illuminazione del posto di guida.
Quadranti

1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).

2. Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido di raffreddamento del motore
(°Celsius).

3. Livello del carburante.
Indica la quantità di carburante ancora presente nel serbatoio.

4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Limitatore di velocità .
(km/h o mph) oppure
Regolatore di velocità.

B. Indicatore di cambio marcia.

C. Cambio automatico.

D. Contachilometri parziale.
(km o miglia)

E. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello d'olio
motore,
poi
Contachilometri totalizzatore.
(km o miglia)
Queste tre funzioni vengono visua- lizzate successivamente all'inseri-
mento del contatto.
Display
Per maggiori informazioni, fare rife-
rimento al paragrafo corrispondente
al pulsante o alla funzione e alla re-
lativa visualizzazione.

1
i
20
SPIE DI FUNZIONAMENTO

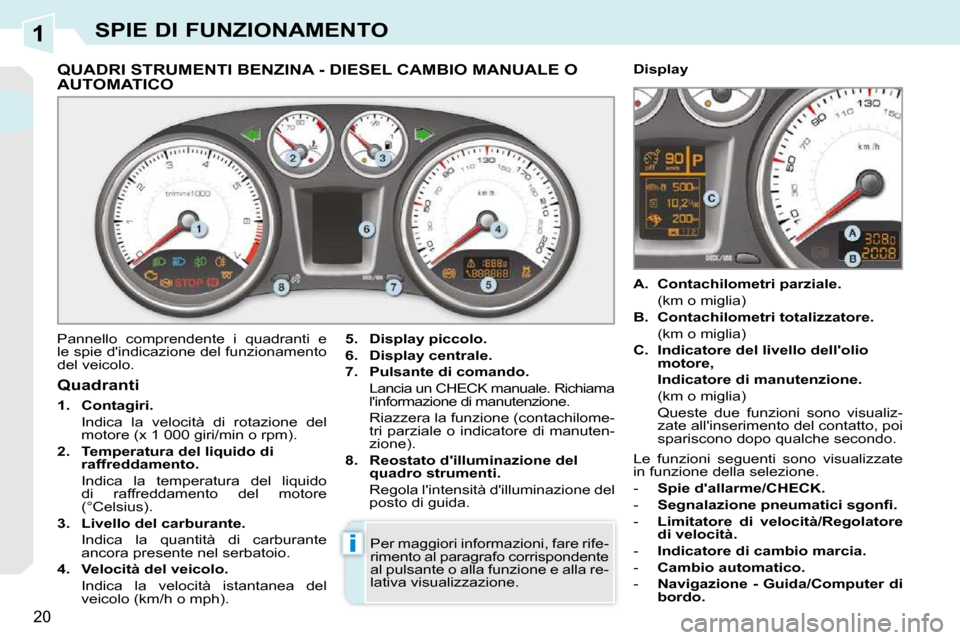

QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.

6. Display centrale.

7. Pulsante di comando.
Lancia un CHECK manuale. Richiama l'informazione di manutenzione.
Riazzera la funzione (contachilome- tri parziale o indicatore di manuten-
zione).

8. Reostato d'illuminazione del
quadro strumenti.
Regola l'intensità d'illuminazione del posto di guida.
Quadranti

1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).

2. Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido di raffreddamento del motore
(°Celsius).

3. Livello del carburante.
Indica la quantità di carburante ancora presente nel serbatoio.

4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Contachilometri parziale.
(km o miglia)

B. Contachilometri totalizzatore.
(km o miglia)

C. Indicatore del livello dell'olio
motore,
Indicatore di manutenzione
.
(km o miglia)
Queste due funzioni sono visualiz- zate all'inserimento del contatto, poi
spariscono dopo qualche secondo.
Display
Per maggiori informazioni, fare rife-
rimento al paragrafo corrispondente
al pulsante o alla funzione e alla re-
lativa visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie d'allarme/CHECK.
- Segnalazione pneumatici sgonfi .
- Limitatore di velocità/Regolatore
di velocità.
- Indicatore di cambio marcia.
- Cambio automatico.
- Navigazione - Guida/Computer di
bordo.

1
i
21
SPIE DI FUNZIONAMENTO

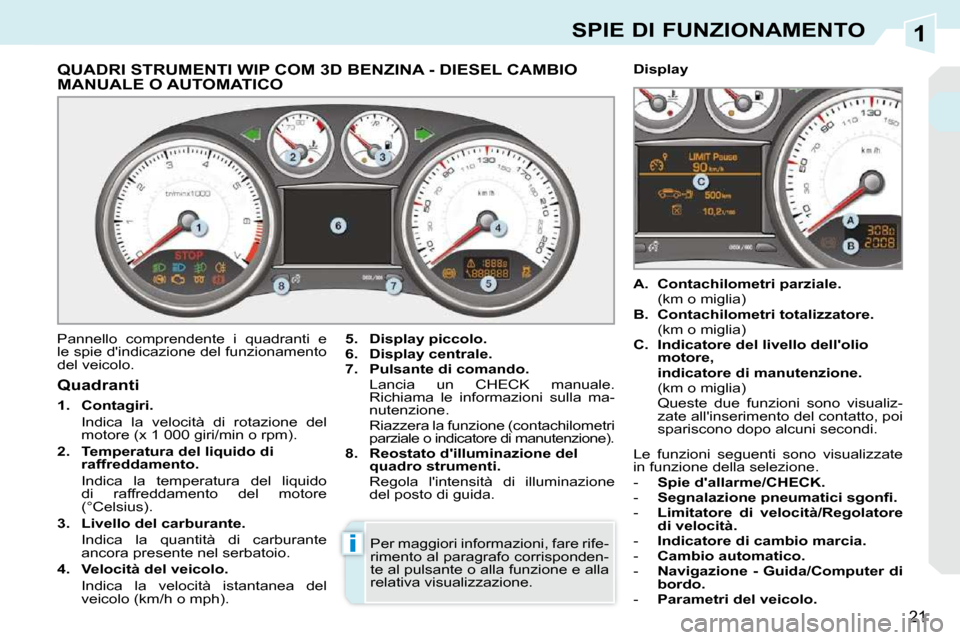

QUADRI STRUMENTI WIP COM 3D BENZINA - DIESEL CAMBIO MANUALE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.

6. Display centrale
.

7. Pulsante di comando
.
Lancia un CHECK manuale. Richiama le informazioni sulla ma-
nutenzione.
Riazzera la funzione (contachilometri parziale o indicatore di manutenzione).

8. Reostato d'illuminazione del
quadro strumenti.
Regola l'intensità di illuminazione del posto di guida.
Quadranti

1. Contagiri.
Indica la velocità di rotazione del motore (x 1 000 giri/min o rpm).

2. Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido di raffreddamento del motore
(°Celsius).

3. Livello del carburante.
Indica la quantità di carburante ancora presente nel serbatoio.

4. Velocità del veicolo.
Indica la velocità istantanea del veicolo (km/h o mph).
A. Contachilometri parziale.
(km o miglia)

B. Contachilometri totalizzatore.
(km o miglia)

C. Indicatore del livello dell'olio
motore,
indicatore di manutenzione.
(km o miglia)
Queste due funzioni sono visualiz- zate all'inserimento del contatto, poi
spariscono dopo alcuni secondi.
Display
Per maggiori informazioni, fare rife-
rimento al paragrafo corrisponden-
te al pulsante o alla funzione e alla
relativa visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie d'allarme/CHECK.
- Segnalazione pneumatici sgonfi .
- Limitatore di velocità/Regolatore
di velocità.
- Indicatore di cambio marcia.
- Cambio automatico.
- Navigazione - Guida/Computer di
bordo.
- Parametri del veicolo.

1
i
22
SPIE DI FUNZIONAMENTO
* Secondo il Paese di destinazione.

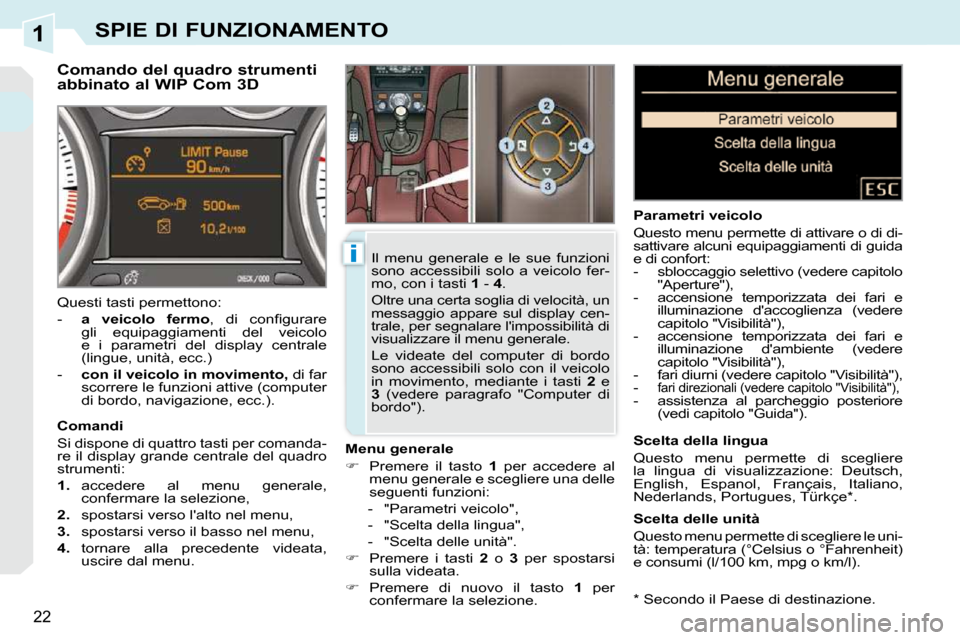

Comando del quadro strumenti
abbinato al WIP Com 3D
Menu generale

 Premere il tasto 1 per accedere al
menu generale e scegliere una delle
seguenti funzioni:
- "Parametri veicolo",
- "Scelta della lingua",
- "Scelta delle unità".

 Premere i tasti 2 o 3 per spostarsi
sulla videata.

 Premere di nuovo il tasto 1 per
confermare la selezione. Parametri veicolo
Questo menu permette di attivare o di di-
sattivare alcuni equipaggiamenti di guida
e di confort:
- sbloccaggio selettivo (vedere capitolo
"Aperture"),
- accensione temporizzata dei fari e illuminazione d'accoglienza (vedere
capitolo "Visibilità"),
- accensione temporizzata dei fari e illuminazione d'ambiente (vedere
capitolo "Visibilità"),
- fari diurni (vedere capitolo "Visibilità"),
-
fari direzionali (vedere capitolo "Visibilità"), - assistenza al parcheggio posteriore (vedi capitolo "Guida").
Scelta della lingua
Questo menu permette di scegliere
la lingua di visualizzazione: Deutsch,
English, Espanol, Français, Italiano,
Nederlands, Portugues, Türkçe * .
Scelta delle unità
Questo menu permette di scegliere le uni-
tà: temperatura (°Celsius o °Fahrenheit)
e consumi (l/100 km, mpg o km/l).
Questi tasti permettono:
-
a veicolo fermo , di confi gurare
gli equipaggiamenti del veicolo
e i parametri del display centrale
(lingue, unità, ecc.)
- con il veicolo in movimento, di far
scorrere le funzioni attive (computer
di bordo, navigazione, ecc.).
Comandi
Si dispone di quattro tasti per comanda-
re il display grande centrale del quadro
strumenti:

1. accedere al menu generale,
confermare la selezione,

2. spostarsi verso l'alto nel menu,

3. spostarsi verso il basso nel menu,

4. tornare alla precedente videata,
uscire dal menu. Il menu generale e le sue funzioni
sono accessibili solo a veicolo fer-
mo, con i tasti
1 - 4 .
Oltre una certa soglia di velocità, un
messaggio appare sul display cen-
trale, per segnalare l'impossibilità di
visualizzare il menu generale.
Le videate del computer di bordo
sono accessibili solo con il veicolo
in movimento, mediante i tasti 2 e

3 (vedere paragrafo "Computer di
bordo").

1
!
23
SPIE DI FUNZIONAMENTO

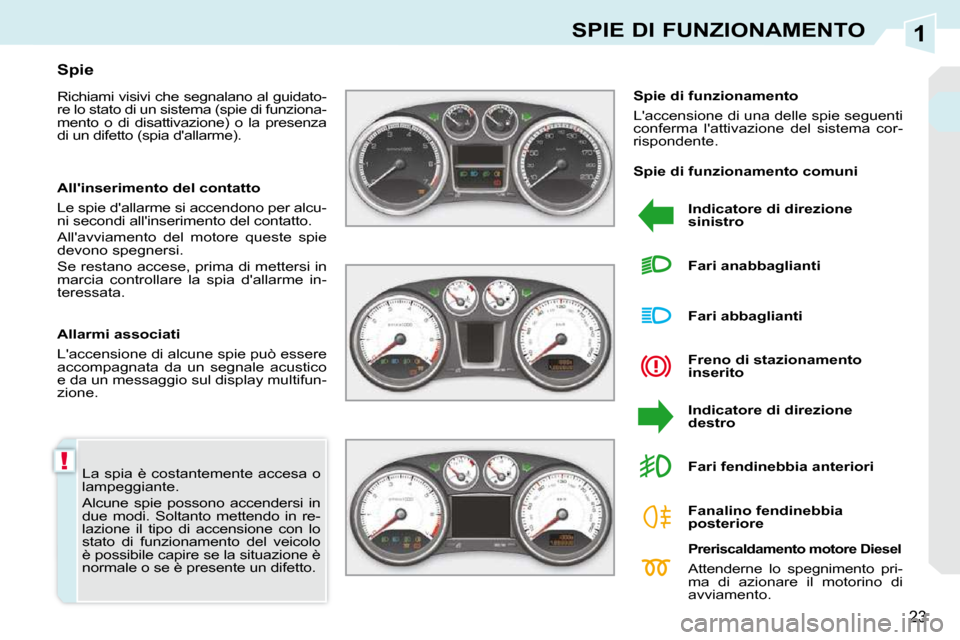

La spia è costantemente accesa o
lampeggiante.
Alcune spie possono accendersi in
due modi. Soltanto mettendo in re-
lazione il tipo di accensione con lo
stato di funzionamento del veicolo
è possibile capire se la situazione è
normale o se è presente un difetto.
Spie
Richiami visivi che segnalano al guidato-
re lo stato di un sistema (spie di funziona-
mento o di disattivazione) o la presenza
di un difetto (spia d'allarme).
Allarmi associati
L'accensione di alcune spie può essere
accompagnata da un segnale acustico
e da un messaggio sul display multifun-
zione.
Spie di funzionamento
L'accensione di una delle spie seguenti
conferma l'attivazione del sistema cor-
rispondente.
Indicatore di direzione
sinistro
Freno di stazionamento
inserito
Indicatore di direzione
destro
Fari abbaglianti
Fari anabbaglianti
Preriscaldamento motore Diesel
Attenderne lo spegnimento pri-
ma di azionare il motorino di
avviamento.
Fari fendinebbia anteriori
Fanalino fendinebbia
posteriore
All'inserimento del contatto
Le spie d'allarme si accendono per alcu-
ni secondi all'inserimento del contatto.
All'avviamento del motore queste spie
devono spegnersi.
Se restano accese, prima di mettersi in
marcia controllare la spia d'allarme in-
teressata.
Spie di funzionamento comuni

1
24
SPIE DI FUNZIONAMENTO
Spie di funzionamento specifi che
Le altre spie si accendono sul display
grande situato al centro del quadro stru-
menti. Bloccaggio automatico.
La sua visualizzazione segnala
che è stato attivato il bloccag-
gio automatico delle porte e del
bagagliaio durante la marcia.
Limitatore di velocità.
La sua visualizzazione indica
che è stata attivata la moda-
lità limitatore di velocità.
La sua visualizzazione indi-
ca che è possibile regolare il
valore della velocità di limi-
tazione da memorizzare. Regolatore di velocità.
La sua visualizzazione indica
che è stata attivata la moda-
lità regolatore di velocità.
La sua visualizzazione indi-
ca che è possibile regolare il
valore della velocità di rego-
lazione da memorizzare.
Cambio automatico.
Tergicristallo automatico.
La sua visualizzazione indica
che è stato attivato il funziona-
mento automatico del tergicri-
stallo anteriore.
Accensione automatica.
La sua visualizzazione indica
che è stata attivata l'accensio-
ne automatica dei fari.
La sua visualizzazione indica
la marcia inserita nel program-
ma di funzionamento automa-
tico o manuale.
La sua visualizzazione indica
il programma di funzionamen-
to selezionato (automatico,
sportivo, neve o manuale).
La sua visualizzazione indica la
posizione del cambio selezio-
nata (P, R, N o D).

1
25
SPIE DI FUNZIONAMENTO

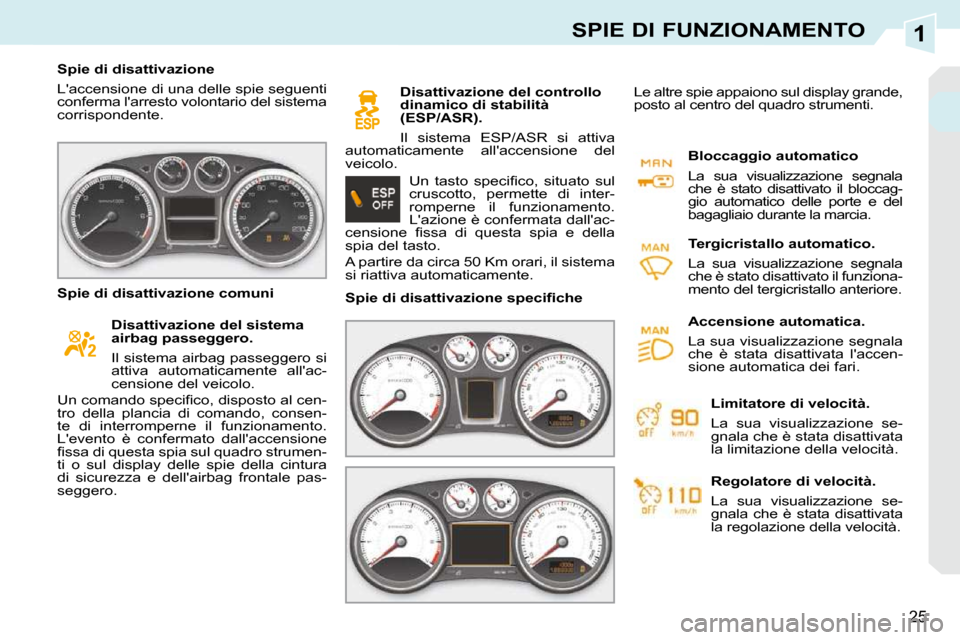

Spie di disattivazione
L'accensione di una delle spie seguenti
conferma l'arresto volontario del sistema
corrispondente. Disattivazione del sistema
airbag passeggero.
Il sistema airbag passeggero si
attiva automaticamente all'ac-
censione del veicolo.
Un comando specifi co, disposto al cen-
tro della plancia di comando, consen-
te di interromperne il funzionamento.
L'evento è confermato dall'accensione
fi ssa di questa spia sul quadro strumen-
ti o sul display delle spie della cintura
di sicurezza e dell'airbag frontale pas-
seggero. Disattivazione del controllo
dinamico di stabilità
(ESP/ASR).
Il sistema ESP/ASR si attiva
automaticamente all'accensione del
veicolo.
Spie di disattivazione comuni Spie di disattivazione specifi che Bloccaggio automatico
La sua visualizzazione segnala
che è stato disattivato il bloccag-
gio automatico delle porte e del
bagagliaio durante la marcia.
Tergicristallo automatico.
La sua visualizzazione segnala
che è stato disattivato il funziona-
mento del tergicristallo anteriore.
Le altre spie appaiono sul display grande,
posto al centro del quadro strumenti.
Limitatore di velocità.
La sua visualizzazione se-
gnala che è stata disattivata
la limitazione della velocità.
Regolatore di velocità.
La sua visualizzazione se-
gnala che è stata disattivata
la regolazione della velocità.
Accensione automatica.
La sua visualizzazione segnala
che è stata disattivata l'accen-
sione automatica dei fari.
Un tasto specifi co, situato sul
cruscotto, permette di inter-
romperne il funzionamento.
L'azione è confermata dall'ac-
censione fi ssa di questa spia e della
spia del tasto.
A partire da circa 50 Km orari, il sistema
si riattiva automaticamente.

1
!
26
SPIE DI FUNZIONAMENTO
A motore avviato o durante la guida,
l'accensione di una delle spie seguen-
ti segnala la comparsa di un'anomalia
che richiede l'intervento del guidatore. Allarme centralizzato
La sua accensione è asso-
ciata ad un'altra spia di al-
larme:
- ruota forata,
- frenata,
- servosterzo,
- pressione olio motore,
- temperatura del liquido di raffreddamento,
che necessita obbligatoriamente l'arre-
sto del veicolo nelle migliori condizioni
di sicurezza.
Servizio
La sua accensione segnala il
manifestarsi di un problema in
uno dei sistemi che non dispon-
gono di una spia specifi ca.
Per identifi carlo, consultare il messag-
gio sul display multifunzione.
La sua accensione è temporanea per
le anomalie minori che possono essere
risolte dal guidatore. Frenata
La sua accensione segnala la com-
parsa di un'anomalia in uno dei si-
stemi di frenata:

- notevole abbassamento del livello nel circuito,

- ripartitore elettronico di frenata (REF) difettoso (accensione simultanea della
spia ABS),
che necessita obbligatoriamente l'arresto del
veicolo nelle migliori condizioni di sicurezza.
A veicolo in movimento controllare che il
freno di stazionamento sia completamente
disinserito.
Qualsiasi difetto che comporti l'ac-
censione di una spia di allarme
deve essere oggetto di una dia-
gnosi complementare con lettura
del messaggio corrispondente sul
display multifunzione.
In presenza di problemi, non esitare
a contattare la rete PEUGEOT.
Spie di allarme
Antibloccaggio delle ruote
(ABS)
La sua accensione segnala la
comparsa di un'anomalia nel si-
stema di antibloccaggio delle ruote.
Questo tuttavia non impedisce il funziona-
mento della frenata assistita del veicolo.
Spie di allarme comuni
Le anomalie minori si riferiscono:
- all'apertura delle porte, del
bagagliaio e del cofano motore,
- alla pila del telecomando,
- al livello dell'olio motore,
- al livello del liquido lavacristalli,
- alla pressione dei pneumatici,
- alla saturazione del fi ltro antipartico- lato sui veicoli Diesel (vedi capitolo
"Verifi che - § Controlli/Filtro antipar-
ticolato"),
Per tutti gli altri casi che sono anomalie
maggiori, la sua accensione è perma-
nente; rivolgersi alla rete PEUGEOT.

1
!
27
SPIE DI FUNZIONAMENTO
Sistema di autodiagnosi del
motore
La sua accensione segnala la
comparsa di un'anomalia nel si-
stema di controllo del motore.
Il suo lampeggiamento segnala il verifi -
carsi di un'anomalia nel sistema antin-
quinamento.
Temperatura massima del
liquido di raffreddamento
La sua accensione indica che
la temperatura raggiunta nel
circuito di raffreddamento è troppo ele-
vata e che occorre tassativamente fer-
mare il veicolo nelle migliori condizioni
di sicurezza.
Livello minimo di carburante
Alla prima accensione della
spia, restano circa 6 litri di car-
burante nel serbatoio.
Effettuare tassativamente un rabbocco
di carburante per evitare la panne. Airbag
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi airbag o dei roll bar
di sicurezza o dei pretensionatori piro-
tecnici delle cinture di sicurezza.
Cintura di sicurezza non
agganciata/sganciata
La sua accensione indica che il
guidatore e/o il passeggero ante-
riore non hanno agganciato o hanno volu-
tamente sganciato la cintura di sicurezza.
La sua accensione segnala anche che uno
o più passeggeri posteriori hanno sgancia-
to la cintura di sicurezza.
Presenza d'acqua nel
gasolio * .
La sua accensione segnala la
presenza di acqua nel fi ltro del
gasolio.
Rischio di danneggiamento del sistema
di iniezione nei motori Diesel. Porta aperta
Una porta o il bagagliaio sono
rimasti aperti:
Carica batteria
La sua accensione segnala la
comparsa di un'anomalia nel
circuito di carica della batteria
(morsetli sporchi o allentati, cinghia del-
l'alternatore molle o rotta...) Pressione olio motore
La sua accensione segnala la
comparsa di un'anomalia nel
circuito di lubrifi cazione del mo-
tore, che necessita obbligatoriamente
l'arresto del veicolo nelle migliori condi-
zioni di sicurezza.
Spie d'allarme specifi che
Controllo dinamico di
stabilità (ESP/ASR).
Il sistema ESP/ASR si attiva
automaticamente all'avviamento
del veicolo.
Tranne che in caso di disattivazione,
l'accensione fi ssa di questa spia e della
spia del tasto segnalano il verifi carsi di
un'anomalia nel sistema ESP/ASR.
* Secondo il Paese di destinazione.
- se la velocità è inferiore a 10 km/h, questa spia si accende e rimane fi ssa,
- se la velocità è superiore a 10 km/h, questa spia si accende e rimane fi ssa,
accompagnata da un segnale acustico.
Non utilizzare mai il veicolo fi no al-
l'esaurimento del carburante; ciò
potrebbe danneggiare i sistemi an-
tinquinamento e d'iniezione.
Pedale del freno premuto.
Premere a fondo il pedale del
freno per avviare il motore con
il cambio automatico.
Questa spia si accende ad ogni inserimento
del contatto, accompagnata da un segnale
acustico e da un messaggio d'allarme, fi nché
non viene effettuato un rabbocco di carburante
suffi ciente. Durante la guida, questo segnale
sonoro e il messaggio d'allarme vengono ripe-
tuti, con una frequenza sempre più ravvicinata
man mano che il livello si avvicina allo "
0 ".
Capacità del serbatoio: 60 litri circa.
