PRAKTISK INFORMATION
Parkera bilen
Parkera bilen på ett sådant sätt att
d u i n t e s t ö r t r a fi k e n , p å v å g r ä t o c h
stadig mark där det inte är halt.
Dra åt parkeringsbromsen, slå av
t ä n d n i n g e n o c h l ä g g i e t t a n s v ä x e l *
så att hjulen inte låser sig.
Placera vid behov en kil under det
diagonalt motsatta hjulet.
K o n t r o l l e r a a t t i n g e n b e fi n n e r s i g i
bilen.
Kryp aldrig in under en bil som är
upplyft med hjälp av en domkraft;
använd en pallbock.

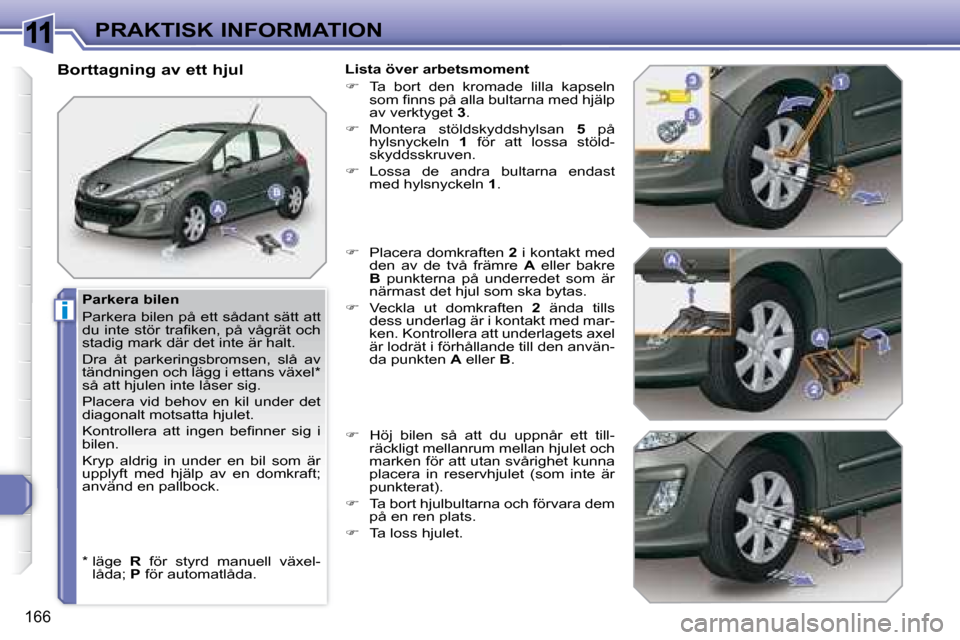

Borttagning av ett hjul
Lista över arbetsmoment
Ta bort den kromade lilla kapseln
s o m fi n n s p å a l l a b u l t a r n a m e d h j ä l p
av verktyget 3 .
Montera stöldskyddshylsan 5 på
hylsnyckeln 1 för att lossa stöld-
skyddsskruven.
Lossa de andra bultarna endast
med hylsnyckeln 1 .
Placera domkraften 2 i kontakt med
den av de två främre A eller bakre
B punkterna på underredet som är
närmast det hjul som ska bytas.
Veckla ut domkraften 2 ända tills
dess underlag är i kontakt med mar-
k e n . K o n t r o l l e r a a t t u n d e r l a g e t s a x e l
är lodrät i förhållande till den använ-
da punkten A eller B .
Höj bilen så att du uppnår ett till-
räckligt mellanrum mellan hjulet och
marken för att utan svårighet kunna
placera in reservhjulet (som inte är
punkterat).
Ta bort hjulbultarna och förvara dem
på en ren plats.
Ta loss hjulet.
* läge R f ö r s t y r d m a n u e l l v ä x e l -
låda; P för automatlåda.
Page 162 of 260
11
i
167
PRAKTISK INFORMATION
Efter ett hjulbyte
För att kunna placera det punkte-
rade däcket i bagageutrymmet bör
du först ta bort mittskyddet.
Om du använder nödreservhju-
let är högsta tillåtna körhastighet
80 km/h.
Kontrollera åtdragningen av re-
servhjulets bultar och dess tryck på
en PEUGEOT -verkstad.
Reparera det punkterade hjulet
och montera genast tillbaka det på
bilen.

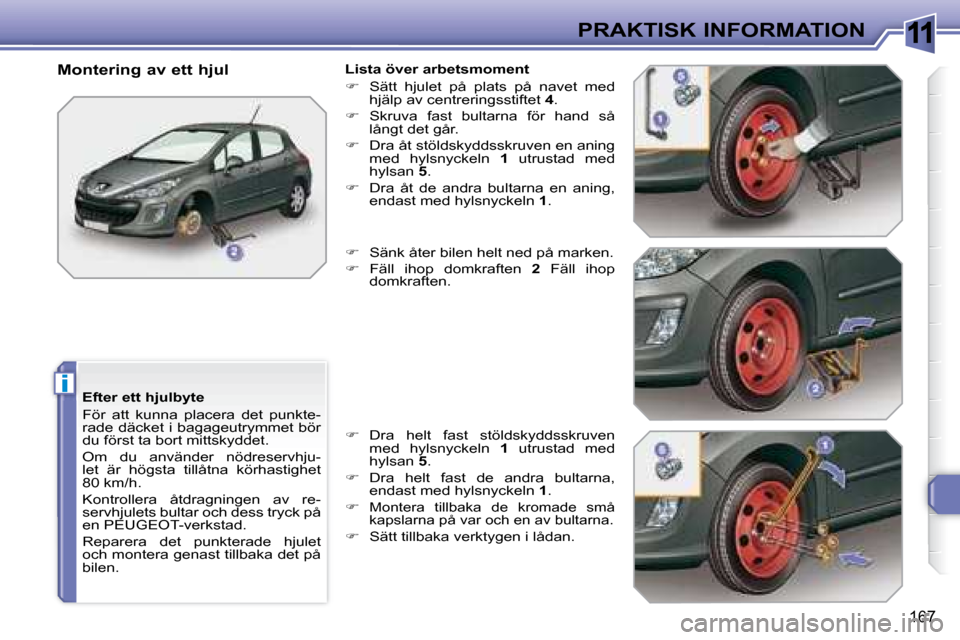

Montering av ett hjul
Lista över arbetsmoment
Sätt hjulet på plats på navet med
hjälp av centreringsstiftet 4 .
Skruva fast bultarna för hand så
långt det går.
Dra åt stöldskyddsskruven en aning
med hylsnyckeln 1 utrustad med
hylsan 5 .
Dra åt de andra bultarna en aning,
endast med hylsnyckeln 1 .
Sänk åter bilen helt ned på marken.
Fäll ihop domkraften 2 Fäll ihop
domkraften.
Dra helt fast stöldskyddsskruven
med hylsnyckeln 1 utrustad med
hylsan 5 .
Dra helt fast de andra bultarna,
endast med hylsnyckeln 1 .
Montera tillbaka de kromade små
kapslarna på var och en av bultarna.
Sätt tillbaka verktygen i lådan.
Page 163 of 260
11
i
!
!
168
PRAKTISK INFORMATION
* Beroende på mottagarland. Risk för elektrisk stöt
B y t e a v e n x e n o n l a m p a ( D 1 S - 3 5 W )
skall utföras på en PEUGEOT -
verkstad.

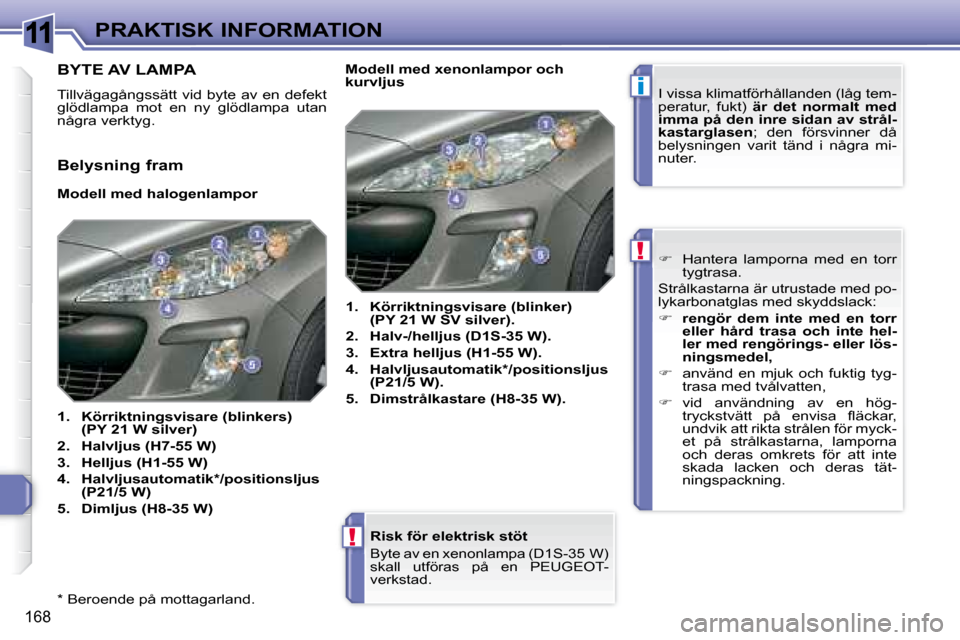

BYTE AV LAMPA
Tillvägagångssätt vid byte av en defekt
glödlampa mot en ny glödlampa utan
några verktyg.
Belysning fram
Modell med halogenlampor
1. Körriktningsvisare (blinkers)
(PY 21 W silver)
2. Halvljus (H7-55 W)
3. Helljus (H1-55 W)
4. Halvljusautomatik*/positionsljus
(P21/5 W)
5. Dimljus (H8-35 W)
1. Körriktningsvisare (blinker)
(PY 21 W SV silver).
2. Halv-/helljus (D1S-35 W).
3. Extra helljus (H1-55 W).
4. Halvljusautomatik*/positionsljus
(P21/5 W).
5. Dimstrålkastare (H8-35 W).
Modell med xenonlampor och
kurvljus
I vissa klimatförhållanden (låg tem-
peratur, fukt) är det normalt med
imma på den inre sidan av strål-
kastarglasen ; den försvinner då
belysningen varit tänd i några mi-
nuter.
Hantera lamporna med en torr
tygtrasa.
Strålkastarna är utrustade med po-
lykarbonatglas med skyddslack:
rengör dem inte med en torr
eller hård trasa och inte hel-
ler med rengörings- eller lös-
ningsmedel,
använd en mjuk och fuktig tyg-
trasa med tvålvatten,
vid användning av en hög-
t r y c k s t v ä t t p å e n v i s a fl ä c k a r ,
undvik att rikta strålen för myck-
et på strålkastarna, lamporna
och deras omkrets för att inte
skada lacken och deras tät-
ningspackning.
Page 164 of 260
11
i
!
169
PRAKTISK INFORMATION

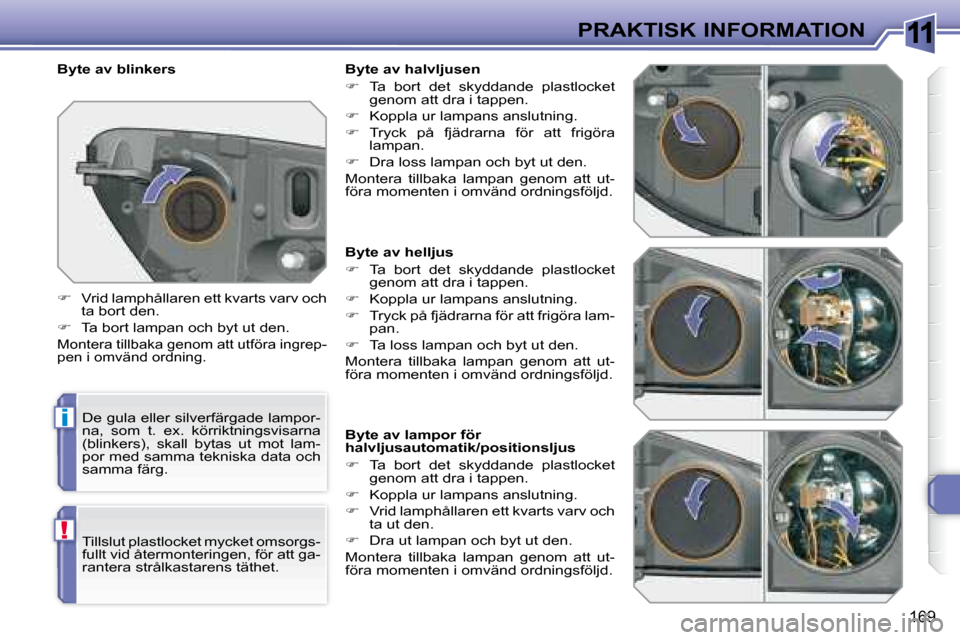

Byte av helljus
Ta bort det skyddande plastlocket
genom att dra i tappen.
Koppla ur lampans anslutning.
Tryck på fjädrarna för att frigöra lam-
pan.
Ta loss lampan och byt ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Byte av lampor för
halvljusautomatik/positionsljus
Ta bort det skyddande plastlocket
genom att dra i tappen.
Koppla ur lampans anslutning.
Vrid lamphållaren ett kvarts varv och
ta ut den.
Dra ut lampan och byt ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Byte av blinkers
De gula eller silverfärgade lampor-
n a , s o m t . e x . k ö r r i k t n i n g s v i s a r n a
(blinkers), skall bytas ut mot lam-
por med samma tekniska data och
samma färg.
Vrid lamphållaren ett kvarts varv och
ta bort den.
Ta bort lampan och byt ut den.
Montera tillbaka genom att utföra ingrep-
pen i omvänd ordning.
Tillslut plastlocket mycket omsorgs-
fullt vid återmonteringen, för att ga-
rantera strålkastarens täthet. Byte av halvljusen
Ta bort det skyddande plastlocket
genom att dra i tappen.
Koppla ur lampans anslutning.
Tryck på fjädrarna för att frigöra
lampan.
Dra loss lampan och byt ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Page 165 of 260
11
i
170
PRAKTISK INFORMATION

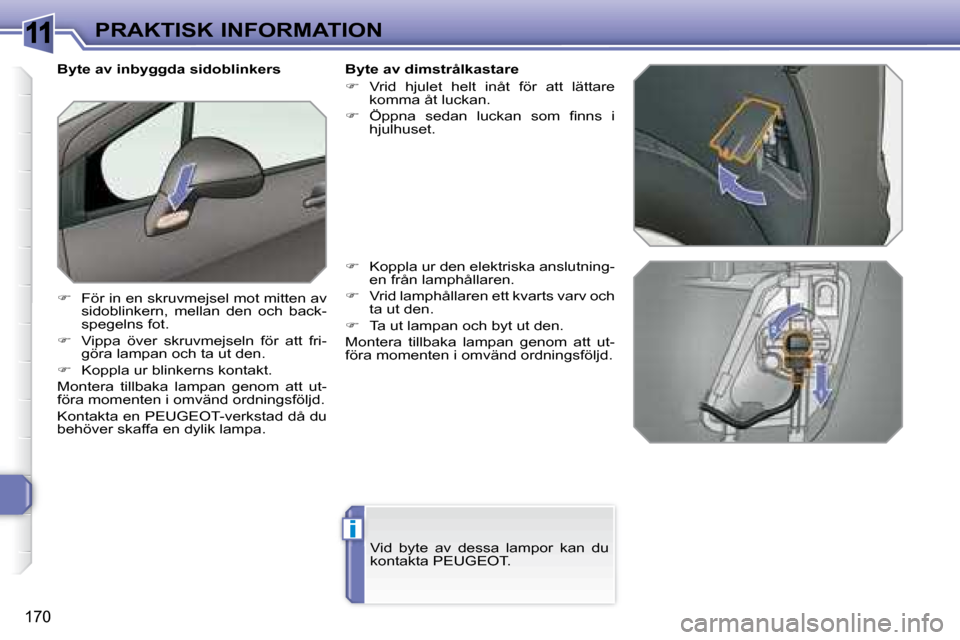

Byte av inbyggda sidoblinkers
För in en skruvmejsel mot mitten av
sidoblinkern, mellan den och back-
spegelns fot.
Vippa över skruvmejseln för att fri-
göra lampan och ta ut den.
Koppla ur blinkerns kontakt.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Kontakta en PEUGEOT -verkstad då du
behöver skaffa en dylik lampa. Byte av dimstrålkastare
Vrid hjulet helt inåt för att lättare
komma åt luckan.
Ö p p n a s e d a n l u c k a n s o m fi n n s i
hjulhuset.
Koppla ur den elektriska anslutning-
en från lamphållaren.
Vrid lamphållaren ett kvarts varv och
ta ut den.
Ta ut lampan och byt ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Vid byte av dessa lampor kan du
kontakta PEUGEOT .
Page 166 of 260
11
i
171
PRAKTISK INFORMATION
Belysning bak
1. Bromsljus/positionsljus
(P21/5 W).
2. Positionsljus (P21/5 W).
3. Dimljus, vänster sida (P21 W).
Backljus, höger sida (P21 W).
4. Körriktningsvisare (blinkers)
(P21 W). Byte av lampor
Dessa fem lampor byts från utsidan av
bagageutrymmet:
ta bort de två fästmuttrarna för
lampan,
ta försiktigt ut lampan från utsidan,
koppla ur lampans anslutning,
tryck på de fyra tungorna och ta ut
lamphållaren,
vrid lampan ett kvarts varv och byt
ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Om bilen är utrustad med ljudsys-
temet JBL, ta först bort de tre fäst-
skruvarna på den högra sidan och
fl y t t a s e d a n p å h ö g t a l a r l å d a n .
på högra sidan; ta bort luckan,
på vänstra sidan; vrid fästskruven
ett kvarts varv och ta bort locket från
förvaringslådan,
ta loss förvaringslådan,
Page 167 of 260
11
172
PRAKTISK INFORMATION
Byte av det tredje bromsljuset
(4 lampor W 5 W)
Ta loss från vänster till höger den
övre panelen från bagageluckan.
Skruva loss de två fästmuttrarna A
för lampan.
Ta loss mittstiftet för lampan.
Ta ut lampan från utsidan.
Koppla ur lamphållarens anslutning
och röret till vindrutespolaren.
Ta loss lamphållaren genom att
trycka på de två tungorna B .
Dra loss lampan och byt ut den.
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Tryck inte på lampan då du drar fast
lampan. Byte av nummerplåtsbelysningen
(W 5 W)
För in en liten skruvmejsel i ett av
de yttre hålen i det genomskinliga
locket.
Tryck den utåt för att få loss det.
Ta bort det genomskinliga locket.
Ta loss lampan och byt ut den.
Page 168 of 260
11
173
PRAKTISK INFORMATION
Belysning bak
1. Bromsljus/positionsljus
(P21/5 W).
2. Positionsljus (P21/5 W).
3. Dimljus, vänster sida (P21 W)
Backljus, höger sida (P21 W).
4.
Körriktningsvisare (P21 W) Byte av lampor
Dessa fem lampor byts från utsidan av
bagageutrymmet:
koppla ur lampans anslutning,
tryck på de fem tungorna och ta ut
lamphållaren,
vrid lampan ett kvarts varv och byt
ut den.
öppna bagageluckan,
skruva loss de två fästskruvarna för
lampan,
ta försiktigt ut lampan genom att dra
i dess nedre del och svänga den
utåt,
Montera tillbaka lampan genom att ut-
föra momenten i omvänd ordningsföljd.
Se till att lampan förs in stadigt och rakt
i sina fästen.
Page 169 of 260
11
174
PRAKTISK INFORMATION
Byte av nummerplåtsbelysningen
(W 5 W)
För in en liten skruvmejsel i ett av
de yttre hålen i det genomskinliga
locket.
Tryck utåt för att få loss det.
Ta bort det genomskinliga locket.
Dra ut lampan och byt ut den. Byte av det tredje bromsljuset
(SW - 4 lampor W 5 W)
Ta bort de två fästmuttrarna A för
lampan.
Ta ut lampan från utsidan.
Koppla ur anslutningen och spolar-
röret från lampan.
Vrid ett kvarts varv den lamphållare
som motsvarar den defekta lampan.
Dra ut lampan och byt ut den.
Vid återmonteringen utförs dessa mo-
ment i omvänd ordningsföljd.
Behandla lampan varsamt vid åtdrag-
ning av muttrarna. Byte av det tredje bromsljuset
(SW - dioder)
Vid byte av denna typ av lampa med
dioder på bil med öppningsbar bakruta,
kontakta PEUGEOT .
Page 170 of 260
11
!
i
175
PRAKTISK INFORMATION För avhjälpande av funktionsstör-
ningar som orsakats av montering
och användning av elektrisk ut-
rustning som inte levererats eller
godkänts av PEUGEOT och som
inte monterats enligt av PEUGEOT
givna föreskrifter - speciellt då alla
anslutna tillbehör tillsammans tar
upp en ström på mer än 10 mA -
lämnar PEUGEOT inget vederlag
och ersätter inte heller reparations-
kostnaderna.
Installation av elektriska
tillbehör
Elsystemet i din bil är konstruerat
för att fungera störningsfritt med
standard elutrustning.
Ta kontakt med PEUGEOT innan
du monterar ytterligare elektriska
tillbehör.

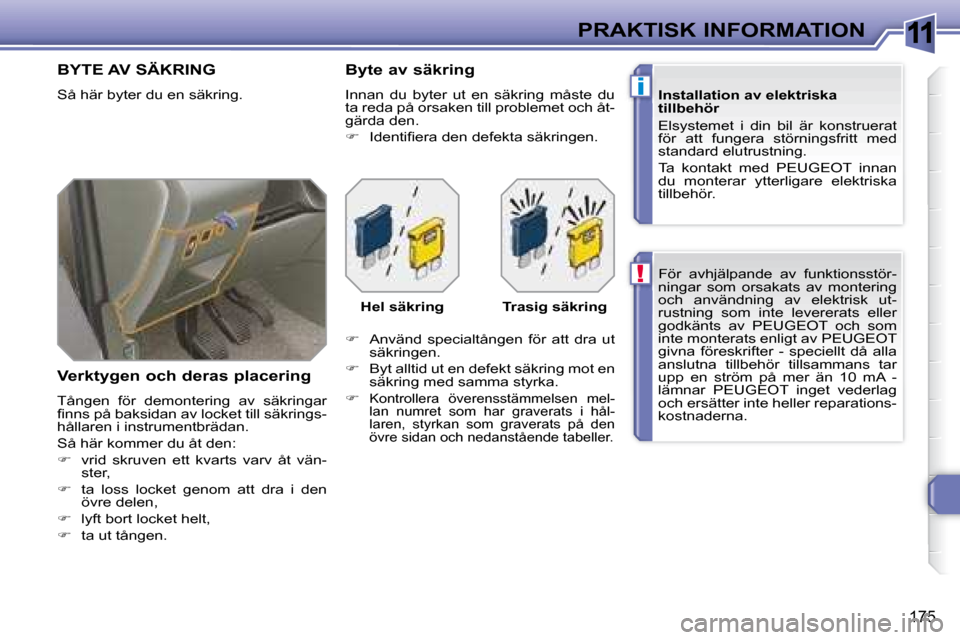

BYTE AV SÄKRING
Så här byter du en säkring.
Verktygen och deras placering
Tången för demontering av säkringar
fi n n s p å b a k s i d a n a v l o c k e t t i l l s ä k r i n g s -
hållaren i instrumentbrädan.
Så här kommer du åt den:
vrid skruven ett kvarts varv åt vän-
ster,
ta loss locket genom att dra i den
övre delen,
lyft bort locket helt,
ta ut tången. Byte av säkring
Innan du byter ut en säkring måste du
ta reda på orsaken till problemet och åt-
gärda den.
I d e n t i fi e r a d e n d e f e k t a s ä k r i n g e n .
Använd specialtången för att dra ut
säkringen.
Byt alltid ut en defekt säkring mot en
säkring med samma styrka.
Kontrollera överensstämmelsen mel-
lan numret som har graverats i hål-
laren, styrkan som graverats på den
övre sidan och nedanstående tabeller.
Hel säkring Trasig säkring
