Page 6 of 271

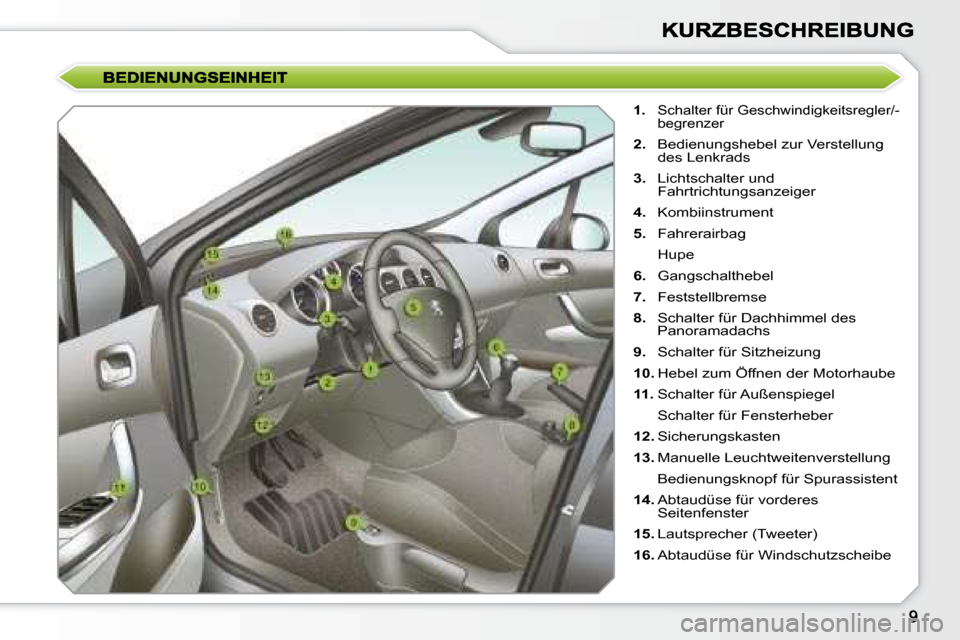

1. Schalter für Geschwindigkeitsregler/-
begrenzer
2. Bedienungshebel zur Verstellung
des Lenkrads
3. Lichtschalter und
Fahrtrichtungsanzeiger
4. Kombiinstrument
5. Fahrerairbag
Hupe
6. Gangschalthebel
7. Feststellbremse
8. Schalter für Dachhimmel des
Panoramadachs
9. Schalter für Sitzheizung
10. Hebel zum Öffnen der Motorhaube
11. Schalter für Außenspiegel
Schalter für Fensterheber
12. Sicherungskasten
13. Manuelle Leuchtweitenverstellung
Bedienungsknopf für Spurassistent
14. Abtaudüse für vorderes
Seitenfenster
15. Lautsprecher (Tweeter)
16. Abtaudüse für Windschutzscheibe
Page 7 of 271

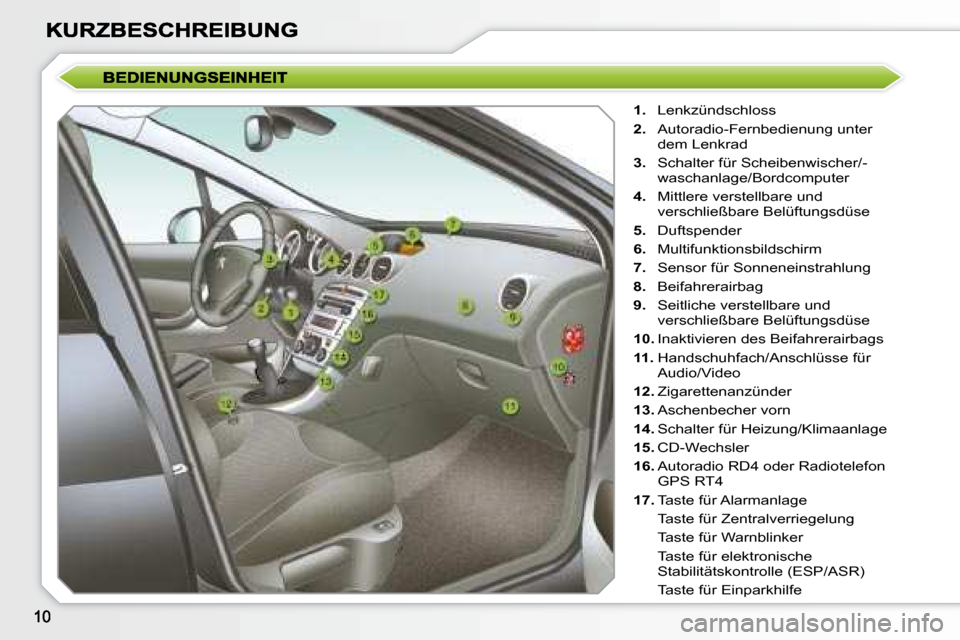

1. Lenkzündschloss
2. Autoradio-Fernbedienung unter
dem Lenkrad
3. Schalter für Scheibenwischer/-
waschanlage/Bordcomputer
4. Mittlere verstellbare und
verschließbare Belüftungsdüse
5. Duftspender
6. Multifunktionsbildschirm
7. Sensor für Sonneneinstrahlung
8. Beifahrerairbag
9. Seitliche verstellbare und
verschließbare Belüftungsdüse
10. Inaktivieren des Beifahrerairbags
11. Handschuhfach/Anschlüsse für
Audio/Video
12. Zigarettenanzünder
13. Aschenbecher vorn
14. Schalter für Heizung/Klimaanlage
15. CD-Wechsler
16. Autoradio RD4 oder Radiotelefon
GPS RT4
17. Taste für Alarmanlage
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für elektronische Stabilitätskontrolle (ESP/ASR)
Taste für Einparkhilfe
Page 14 of 271

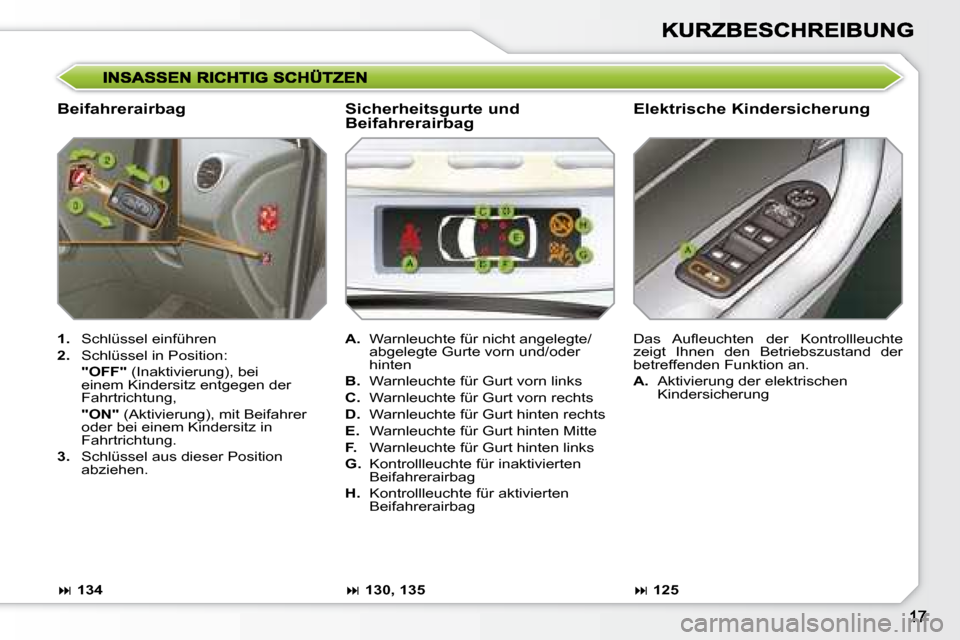

Beifahrerairbag Elektrische Kindersicherung
1. Schlüssel einführen
2. Schlüssel in Position:
"OFF" (Inaktivierung), bei
einem Kindersitz entgegen der
Fahrtrichtung,
"ON" (Aktivierung), mit Beifahrer
oder bei einem Kindersitz in
Fahrtrichtung.
3. Schlüssel aus dieser Position
abziehen. D a s A u fl e u c h t e n d e r K o n t r o l l l e u c h t e
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.
A. Aktivierung der elektrischen
Kindersicherung
A. Warnleuchte für nicht angelegte/
abgelegte Gurte vorn und/oder
hinten
B. Warnleuchte für Gurt vorn links
C. Warnleuchte für Gurt vorn rechts
D. Warnleuchte für Gurt hinten rechts
E. Warnleuchte für Gurt hinten Mitte
F. Warnleuchte für Gurt hinten links
G. Kontrollleuchte für inaktivierten
Beifahrerairbag
H. Kontrollleuchte für aktivierten
Beifahrerairbag
Sicherheitsgurte und
Beifahrerairbag
130, 135
134
125
Page 23 of 271
26
BETRIEBSKONTROLLE
Kontrollleuchten für inaktivierte Funktionen
D a s A u fl e u c h t e n e i n e r d e r f o l g e n d e n
Kontrollleuchten weist darauf hin, dass
die betreffende Funktion bewusst aus-
geschaltet wurde.
Inaktivierung des
Beifahrerairbags
Der Beifahrerairbag wird beim
Starten des Fahrzeugs auto-
matisch aktiviert.
Mit einem speziellen Schalter an der
Beifahrerseite des Armaturenbretts
kann er inaktiviert werden. Bestätigt
wird die Inaktivierung durch das unun-
t e r b r o c h e n e A u fl e u c h t e n d i e s e r K o n -
trollleuchte im Kombiinstrument oder in
der Anzeige der Kontrollleuchten für die
Sicherheitsgurte und den Beifahrerair-
bag. Inaktivierung des Elektronischen
Stabilitätsprogramms
(ESP/ASR)
Das elektronische Stabilitäts-
programm ESP/ASR wird beim Starten
des Fahrzeugs automatisch aktiviert.
Mit einer speziellen Taste in der Mitte des
Armaturenbretts lässt es sich inaktivieren.
Bestätigt wird die Inaktivierung durch das
u n u n t e r b r o c h e n e A u fl e u c h t e n d i e s e r K o n -
trollleuchte und der Leuchte in der Taste.
Ab einer Geschwindigkeit von etwa 50 km/h
wird das System automatisch wieder aktiviert.
Gekoppelte Kontrollleuchten für
inaktivierte Funktionen Spezielle Kontrollleuchten für
inaktivierte Funktionen
Verriegelungsautomatik
Sie zeigt an, dass Sie die auto-
matische Verriegelung der Türen
und des Kofferraums während der
Fahrt inaktiviert haben. Wischautomatik
Sie zeigt an, dass Sie die Wisch-
automatik des Frontscheiben-
wischers inaktiviert haben.
Die übrigen Kontrollleuchten erschei-
nen im großen Anzeigefeld in der Mitte
des Kombiinstruments.
Geschwindigkeitsbegrenzer
Sie zeigt an, dass Sie die
G e s c h w i n d i g k e i t s b e g r e n -
zung inaktiviert haben.
Geschwindigkeitsregler
Sie zeigt an, dass Sie den
Geschwindigkeitsregler in-
aktiviert haben.
Einschaltautomatik der
Beleuchtung
Sie zeigt an, dass Sie die Ein-
schaltautomatik der Beleuchtung
inaktiviert haben.
Page 25 of 271
28
BETRIEBSKONTROLLE Motorselbstdiagnose
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an der Motorsteuerung
hin.
Durch Blinken weist sie auf einen Defekt
an der Abgasentgiftungsanlage hin.
Kraftstoffreserveleuchte
W e n n S i e a u fl e u c h t e t , r e i c h t d e r
verbleibende Kraftstoff noch für
ca. 50 km.
Der Tank fasst ca. 60 Liter.
K ü h l fl ü s s i g k e i t s t e m p e r a t u r
I h r A u fl e u c h t e n z e i g t a n , d a s s
die Temperatur im Kühlkreis-
lauf zu hoch ist. In diesem Fall
müssen Sie unbedingt anhalten, sobald
dies gefahrlos möglich ist. Airbags
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an einem der Airbags
oder der pyrotechnischen Gurt-
straffer der Sicherheitsgurte hin.
Nicht angelegter/abgelegter
Sicherheitsgurt
I h r A u fl e u c h t e n w e i s t d a r a u f h i n ,
dass Fahrer und/oder Beifahrer
den Sicherheitsgurt nicht angelegt oder
abgelegt haben.
Es weist auch darauf hin, dass einer
oder mehrere Insassen im Fond den
Gurt abgelegt haben.
Wasser im Dieselkraftstoff
I h r A u fl e u c h t e n w e i s t d a r a u f h i n ,
dass sich Wasser im Dieselkraft-
s t o f f fi l t e r b e fi n d e t .
Es besteht die Gefahr, dass das Ein-
spritzsystem des Dieselmotors beschä-
digt wird.
Tür offen
Eine Tür, der Kofferraum, die Heck-
scheibe oder die Motorhaube * ist
nicht richtig geschlossen:
- wenn bei einer Geschwindigkeit unter 10 km/h
d i e s e W a r n l e u c h t e u n u n t e r b r o c h e n a u fl e u c h t e t ,
- wenn bei einer Geschwindigkeit über 10 km/h
d i e s e W a r n l e u c h t e u n u n t e r b r o c h e n a u fl e u c h t e t
und gleichzeitig ein akustisches Signal ertönt.
Batterie-Ladezustand
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Ladestromkreis der
Batterie hin (verschmutzte oder
gelockerte Klemmen, Keilriemen der
Lichtmaschine locker oder gerissen, ...). Motoröldruck
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Schmierkreis des
Motors hin, der ein unbedingtes
Anhalten erfordert, sobald dies gefahr-
los möglich ist.
Spezielle Warnleuchten
* Nur bei Alarmanlage
Page 27 of 271
30
BETRIEBSKONTROLLE Airbags
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt an einem der Airbags
oder der pyrotechnischen Gurt-
straffer der Sicherheitsgurte
hin.
Bremssystem
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt in einem der Bremssys-
teme hin:
- starkes Absinken der B r e m s fl ü s s i g k e i t i m B r e m s k r e i s ,
-
Defekt im elektronischen
Bremskraftverteiler (EBV) (gleichzeitiges
A u fl e u c h t e n d e r A B S - K o n t r o l l l e u c h t e ) ,
und erfordert unbedingtes Anhalten, so-
bald dies gefahrlos möglich ist.
Ü b e r p r ü f e n S i e b e i m A u fl e u c h t e n w ä h -
rend der Fahrt, ob die Feststellbremse
richtig gelöst ist.
Antiblockiersystem (ABS)
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt im Antiblockiersystem
hin.
Die Bremshilfe des Fahrzeugs wird
jedoch dadurch nicht in ihrer Funktion
beeinträchtigt.
Elektronisches
Stabilitätsprogramm (ESP/ASR)
Das elektronische Stabilitäts-
programm ESP/ASR wird beim
Starten des Fahrzeugs automatisch ak-
tiviert.
Wenn das System nicht inaktiviert ist,
weist das Leuchten dieser Warnleuchte
und der Leuchte im Schalter auf einen
Defekt im System ESP/ASR oder bei
der Anfahrhilfe am Berg hin.
Servolenkung
I h r A u fl e u c h t e n d e u t e t a u f e i n e n
Defekt an der Servolenkung hin,
der ein unbedingtes Anhalten
erfordert, sobald dies gefahrlos
möglich ist.
Tür offen
Eine Tür, der Kofferraum, die Heck-
scheibe oder die Motorhaube *
ist nicht richtig geschlossen:
- wenn bei einer Geschwindigkeit
unter 10 km/h diese Warnleuchte
orange leuchtet,
- wenn bei einer Geschwindigkeit über 10 km/h diese Warnleuchte rot
leuchtet. Glatteiswarnung
I h r A u fl e u c h t e n w e i s t b e i T e m p e -
raturen unter 3 ° C a u f d i e G e f a h r
der Glatteisbildung hin.
Fahren Sie vorsichtig.
Feststellbremse
I h r A u fl e u c h t e n w ä h r e n d d e r F a h r t
zeigt an, dass die Feststellbremse
nicht richtig gelöst ist.
Elektronische Anlasssperre
I h r A u fl e u c h t e n w e i s t a u f e i n e n
Defekt in der elektronischen
Anlasssperre oder auf eine ver-
brauchte Batterie der Fernbedienung
hin.
* Nur bei Alarmanlage
Kraftstoffreserveleuchte
W e n n S i e a u fl e u c h t e t , r e i c h t d e r
verbleibende Kraftstoff noch für
ca. 50 km.
Der Tank fasst ca. 60 Liter.
Füllstand der Scheibenwaschanlage
Wenn diese Leuchte nach Be-
tätigung des Scheibenwischer-
s c h a l t e r s a u fl e u c h t e t , w e i s t d i e s
auf einen unzureichenden Füll-
stand hin.
Füllen Sie beim nächsten Halt den Be-
hälter der Scheiben- und Scheinwerfer-
waschanlage auf.
Page 127 of 271
i
116
KINDERSICHERHEIT
P E U G E O T e m p fi e h l t I h n e n , Kin-
der auf den Rücksitzen Ihres
Fahrzeugs zu befördern:
- entgegen der Fahrtrichtung
bis 2 Jahre,
- in Fahrtrichtung ab 2 Jahre.
ALLGEMEINE HINWEISE ZU DEN KINDERSITZEN EINBAU EINES KINDERSITZES
MIT DEM DREIPUNKTGURT
In Fahrtrichtung
Wenn ein Kindersitz in Fahrtrichtung
auf dem Beifahrersitz eingebaut wird,
schieben Sie den Fahrzeugsitz in die
mittlere Längsposition, stellen Sie die
Lehne senkrecht und lassen Sie den
Beifahrerairbag aktiviert.
Entgegen der Fahrtrichtung
Wenn ein Kindersitz entgegen der Fahrt-
richtung auf dem
Beifahrersitz eingebaut
wird, muss der Beifahrerairbag grund-
sätzlich inaktiviert werden. Andernfalls
könnte das Kind beim Entfalten des
Airbags schwere oder sogar tödliche
Verletzungen erleiden .
Mittlere Längsposition
* Die Gesetzgebung für den Transport von Kindern ist in jedem Land unter-
schiedlich. Bitte beachten Sie die Ge-
setzgebung Ihres Landes.
Obwohl PEUGEOT bei der Konzeption
Ihres Fahrzeugs darauf bedacht war,
Ihren Kindern besondere Sicherheit zu
bieten, hängt diese Sicherheit natürlich
auch von Ihnen ab.
Um so sicher wie möglich mit Ihren Kin-
dern zu reisen, sollten Sie folgende Vor-
schriften beachten:
- Laut Richtlinie 2003/20
müssen
alle Kinder unter 12 Jahren oder
mit einer Körpergröße bis 1,50 m
in zugelassenen, ihrem Gewicht
angepassten Kindersitzen auf
den mit einem Sicherheitsgurt oder
ISOFIX-Halterungen ausgerüsteten
Plätzen befördert werden * .
- Laut Statistik sind die hinteren
Plätze die sichersten für die Be-
förderung von Kindern.
- Kinder unter 9 kg müssen sowohl
vorn als auch hinten grundsätz-
lich entgegen der Fahrtrichtung
befördert werden.
Page 128 of 271
117
KINDERSICHERHEIT
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: von 9 bis 36 kg
L2
"KIDDY Life"
Bei Kleinstkindern (9 bis 18 kg) e m p fi e h l t I h n e n P E U G E O T ,
sicherheitshalber das Schutzpolster zu benutzen.
Klasse 2 und 3: von 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima" Ab 6 Jahren (ca. 22 kg)
wird nur die
Sitzerhöhung benutzt.
Beifahrerairbag OFF
VON PEUGEOT EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an empfohlen
en Kindersitzen,
die sich mit einem Dreipunktgurt befestigen lassen:
Page 129 of 271
117
KINDERSICHERHEIT
Klasse 0: von der Geburt bis 10 kg
Klasse 0+: von der Geburt bis 13 kg
L1
"RÖMER Baby-Safe Plus"
wird mit dem Rücken in Fahrtrichtung eingebaut.
Klasse 1, 2 und 3: von 9 bis 36 kg
L2
"KIDDY Life"
Bei Kleinstkindern (9 bis 18 kg) e m p fi e h l t I h n e n P E U G E O T ,
sicherheitshalber das Schutzpolster zu benutzen.
Klasse 2 und 3: von 15 bis 36 kg
L3
"RECARO Start"
L4
"KLIPPAN Optima" Ab 6 Jahren (ca. 22 kg)
wird nur die
Sitzerhöhung benutzt.
Beifahrerairbag OFF
VON PEUGEOT EMPFOHLENE KINDERSITZE
PEUGEOT bietet Ihnen eine umfassende Auswahl an empfohlen
en Kindersitzen,
die sich mit einem Dreipunktgurt befestigen lassen:
Page 132 of 271
!
120
KINDERSICHERHEIT
Einbau einer Sitzerhöhung
Der Schultergurt muss über die Schulter
des Kindes verlaufen, ohne den Hals zu
berühren.
Vergewissern Sie sich, dass der
Bauchgurt des Sicherheitsgurtes über
die Schenkel des Kindes verläuft.
P E U G E O T e m p fi e h l t I h n e n , e i n e S i t z -
erhöhung mit Lehne zu benutzen, die
mit einer Gurtführung in Schulterhöhe
ausgestattet ist. Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kin-
der allein und unbeaufsichtigt in
einem Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlos- senen Fenstern in einem Fahrzeug
zurück, das voll in der Sonne-
steht,
- die Schlüssel nie in Reichweite von i m F a h r z e u g b e fi n d l i c h e n K i n d e r n .
Um einem versehentlichen Öffnen der
hinteren Türen und Fenster vorzubeu-
gen, benutzen Sie bitte die Kindersi-
cherung.
Achten Sie ferner darauf, dass die hin-
teren Seitenfenster nie mehr als ein
Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster
mit Rollos aus, um Ihre Kleinkinder vor
der Sonne zu schützen.
Ein falsch eingebauter Kindersitz be-
einträchtigt den Schutz des Kindes bei
einer Kollision.
Schnallen Sie den Sicherheitsgurt
bzw. die Gurte des Kindersitzes so
fest, dass
möglichst wenig Spiel-
raum zwischen dem Körper des Kin-
des und dem Gurt besteht, und zwar
auch auf kurzen Strecken.
Achten Sie beim Einbau des Kinder-
sitzes in Fahrtrichtung darauf, dass er
mit der Lehne an die Lehne des Fahr-
zeugsitzes anstößt und die Kopfstütze
nicht im Weg ist. Nur so ist der Sitz
optimal montiert.
Wenn Sie die Kopfstütze ausbauen
müssen, achten Sie darauf, sie gut zu
verstauen oder zu befestigen, damit
sie bei einem heftigen Bremsmanöver
nicht zum Geschoss wird.
Kinder unter 10 Jahren dürfen nicht
in Fahrtrichtung auf dem Beifahrer-
sitz befördert werden, außer wenn die
hinteren Plätze bereits von anderen
Kindern belegt sind oder die Rücksit-
ze nicht benutzt werden können oder
keine vorhanden sind.
Inaktivieren Sie den Beifahrerairbag,
wenn ein Kindersitz entgegen der
Fahrtrichtung dort eingebaut ist.
Andernfalls könnte das Kind beim Ent-
falten des Airbags schwere oder sogar
tödliche Verletzungen erleiden.
