ABS Peugeot 308 SW BL 2011 Instruktionsbog (in Danish)

1
30
FUNKTIONSKONTROL


Kontrollampe



Aktivering



Årsag



Handling / Observationer







STOP




lyser konstant,
alene eller
knyttet til
en anden
advarselslampe
efterfulgt af et
lydsignal og en
meddelelse på
skærmen.
Kontrollampens tænding er
forbundet med en alvorlig
fejl på bremsesystemet,
servostyringen,
motoroliekredsløbet,
kølekredsløbet eller et
punkteret hjul. Stands straks bilen under sikre forhold, da
motoren risikerer at standse under kørslen.
Parker, afbryd tændingen og kontakt et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.






Bremsesystem




lyser konstant,
knyttet til
STOP-
lampen. Bremsevæskeniveauet
i bremsekredsløbet er
utilstrækkeligt. Find hurtigst muligt et sikkert sted at standse
bilen.
Fyld væske på, som er anbefalet af PEUGEOT.
Hvis problemet varer ved, bør kredsløbet blive
kontrolleret på et aut. PEUGEOT-værksted eller
et kvalifi ceret værksted.

+

lyser konstant,
knyttet til
STOP- og
ABS-lampen. Den elektroniske
bremsekraftfordeler (REF)
er defekt. Find hurtigst muligt et sikkert sted at standse bilen.
Lad systemet kontrollere på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.






Maks.
kølervæsketemperatur



lyser med
nålen i det
røde felt. Kølekredsløbets temperatur
er for høj. Stands bilen under sikre forhold.
Vent med at fylde kølervæske på bilen, til
motoren er helt afkølet, hvis det er nødvendigt.
Hvis problemet fortsætter, kontaktes et
autoriseret PEUGEOT-værksted eller et
kvalifi ceret værksted.

1
32
FUNKTIONSKONTROL





Minimum
brændstofniveau




lyser med
nålen i det
røde felt,
ledsaget af
et lydsignal
og en
meddelelse. Første gang den tænder,
er der ca. 6 liter
brændstof
tilbage i tanken.
På dette tidspunkt bruges
der af reservetanken.

Foretag påfyldning af brændstof for at undgå at
løbe tør.
Så længe der ikke er påfyldt en tilstrækkelig
brændstofmængde tændes denne kontrollampe,
hver gang tændingen tilsluttes, ledsaget af et
lydsignal og en meddelelse.
Dette lydsignal og denne meddelelse gentages
med kortere og kortere interval, efterhånden som
niveauet falder til "0"
. Tankkapacitet : Ca. 60 liter
.
Kør aldrig tanken helt tom, da dette vil
kunne beskadige antiforurenings- og
indsprøjtningssystemerne.

Kontrollampe



Aktivering



Årsag



Handling / Observationer






Antiblokering
af hjul (ABS)


lyser konstant. ABS-systemet er defekt. Bilens almindelige bremsesystem fungerer stadig.
Kør forsigtigt og med en moderat hastighed, og
kontakt hurtigt et aut. PEUGEOT-værksted eller et
kvalifi ceret værksted.






Dynamisk
stabilitetskontrol
(ESP/ASR)



blinker. ESP/ASR-reguleringen
aktiveres. Systemet forbedrer kraftoverførslen og bilens
styreegenskaber.

lyser konstant. ESP/ASR-systemet er defekt,
undtagen ved frakobling
(tryk på knappen og dennes
kontrollampe lyser). Få systemet efterset på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.





Drejelygter


blinker Systemet for drejelygter er
defekt. Lad systemet kontrollere på et aut.
PEUGEOT-værksted eller et kvalifi ceret
værksted.


Fod på
bremse


lyser konstant. Du har glemt at træde
bremsepedalen ned for
at starte motoren med en
elektronisk styret mekanisk
gearkasse. Du skal træde bremsepedalen ned for at starte
motoren (gearvælgeren i position N
).

8
!
i
!
137
SIKKERHED
BREMSESYSTEMER
Flere systemer, der supplerer hinanden,
hjælper bilen med at bremse sikkert og
optimalt i enhver nødsituation:


- Antiblokeringssystem (ABS)

- Elektronisk bremsekraftfordeler (EBD)

- Bremseassistent (EBA)


ABS og elektronisk
bremsekraftfordeler
Kombinationen af disse to systemer gør
bilen mere stabil og nemmere at styre
under opbremsning, især på ujævn el-
ler glat vej.

Træd meget kraftigt på bremsepe-
dalen for at bremse bilen i nøds-
tilfælde, og bliv ved med at holde
pedalen nede.
Hvis dæk og fælge udskiftes, skal
de nye dæk og fælge overholde fa-
brikkens anbefalinger.


Funktionsfejl
Når denne kontrollampe tæn-
der, og der samtidigt høres et
lydsignal, og en meddelelse vi-
ses på multifunktionsdisplayet,
er det tegn på en fejl ved ABS-systemet,
som kan medføre, at kontrollen over kø-
retøjet mistes under opbremsning. Når denne kontrollampe tænder
sammen med kontrollampen for
ABS-
og STOP-
lampen, samti-
digt med at et lydsignal høres,
og en meddelelse vises på multifunkti-
onsdisplayet, er det tegn på en fejl ved
den elektroniske bremsekraftfordeler,
hvilket kan medføre, at kontrollen over
køretøjet mistes under opbremsning.

Stands bilen hurtigst muligt under
sikre forhold.










Nødopbremsningssystem

I tilfælde af en nødopbremsning giver
dette system mulighed for hurtigere at
opnå det optimale bremsetryk og der-
med nedsætte bremselængden.
Aktivering
ABS-systemet aktiveres automatisk, når
der er risiko for, at hjulene blokeres.
Under ABS-systemets normale funktion
kan der opstå lette vibrationer i brem-
sepedalen.

Aktivering
Systemet aktiveres, hvis bremsepeda-
len trædes hurtigt ned.
Pedaltrykkets effekt bliver derved stør-
re, og opbremsningen bliver mere ef-
fektiv. Kontakt i begge tilfælde et aut. PEUGEOT-
værksted eller et kvalifi ceret værksted.
Træd meget kraftigt på bremsepe-
dalen for at bremse bilen i nøds-
tilfælde, og bliv ved med at holde
pedalen nede.

NØD- ELLER
ASSISTANCEOPKALD
Med denne anordning kan man fore-
tage et nød- eller assistanceopkald til
nødhjælpstjenester eller PEUGEOT Ur-
gence-platformen.
For yderligere detaljer om brugen af
dette udstyr henvises der til kapitlet
"Lyd- og telematikudstyr".

11
201
PRAKTISKE OPLYSNINGER

Sikringer i motorrum

Sikringsboksen sidder i motorrummet
lige ved batteriet (i venstre side).

Adgang til sikringerne


)
Løsn låget

)
Skift sikringen (se pågældende af-
snit)

)
Efter indgrebet lukkes låget meget
forsigtigt for at sikre at sikringsbok-
sen er tæt

Skemaer over sikringer


Sikring nr.



Styrke


Funktioner



F1



20 A

Strømforsyning til motorstyreboksen,
magnetventiler til indsprøjtningspumpen og
EGR-ventil (2 l HDI), dyser (2 l HDI)


F2



15 A

Horn


F3



10 A

Rudevasker for/bag


F4



20 A

Forlygtevasker


F5



15 A

Kanisterventil, ventil for afl astning af turbine og
regulering af turbotryk (1,6 l THP), opvarmer til
oliedampe (1,6 l THP), dieselolieopvarmer
(1,6 l HDI)


F6



10 A

Hastighedssensor, styreboks for ABS/ESP


F7



10 A

Styreboks for servostyring, automatgearkasse,
niveauføler for kølevæske


F8



25 A

Styring af starter


F9



10 A

Diagnosestik, drejelygter, luftmassemåler (Diesel),
pumpe for partikelfi lter (Diesel)


F10



30 A

Aktivatorer for motorstyreboks (benzin: tændspoler,
magnetventiler, lambdasonder, dyser, opvarmere,
brændstofpumpe, styret termostat (Diesel:
magnetventiler, opvarmere)


F11



40 A

Airconditionblæser

11
!
203
PRAKTISKE OPLYSNINGER

Skema over sikringer over batteriet

Ethvert indgreb på de andre typer sikringer (midi- og maxi-sikringer) må ude-
lukkende foretages af et PEUGEOT-værksted eller et kvalifi ceret værksted.


Sikring nr.

Styrke
Funktioner


F1



-

Ikke anvendt


F2



5 A

Dobbelt bremsekontakt


F3



5 A

Ladeboks for batteri


F4



25 A

ABS/ESP-magnetventiler


F5



-

Ikke anvendt


F6



15 A

Gearkasse (manuel styret eller automatgear).

346

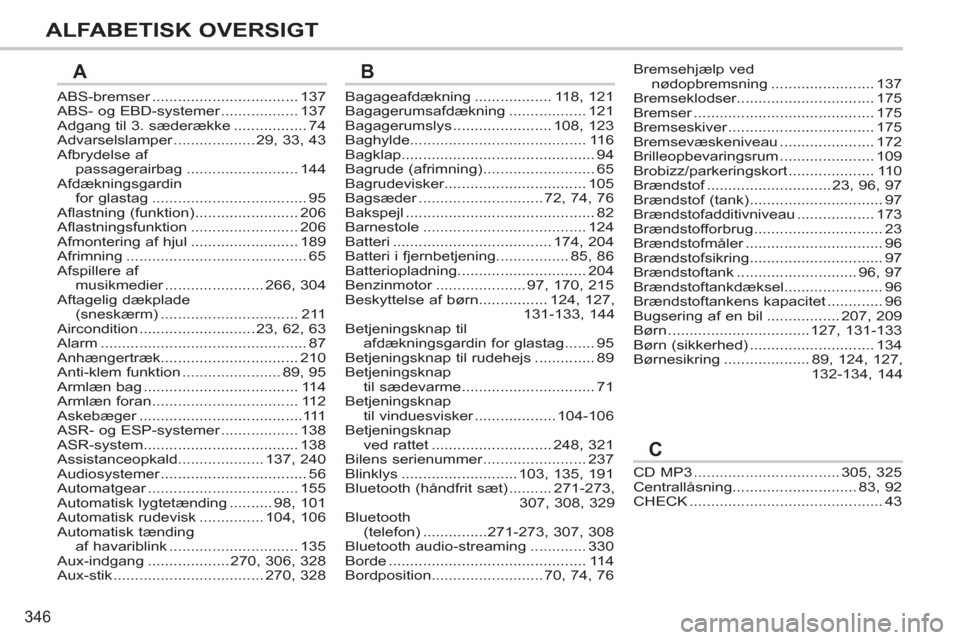

ALFABETISK OVERSIGT
ABS-bremser..................................r137ABS- og EBD-systemer..................r137Adgang til 3. sæderække.................74Advarselslamper...................r29,33,43Afbrydelse af
passagerairbag..........................144Afdækningsgardin
for glastag....................................95Aflastning (funktion)........................206Aflastningsfunktion.........................206Afmontering af hjul.........................189Afrimning..........................................65Afspillere af musikmedier.......................r266,304Aftagelig dækplade (sneskærm)................................211Aircondition...........................23,62,63Alarm................................................87Anhængertræk................................210Anti-klem funktion.......................89,95Armlæn bag....................................114Armlæn foran..................................112Askebæger......................................r111ASR- og ESP-systemer..................r138ASR-system....................................138Assistanceopkald....................137,240Audiosystemer..................................r56Automatgear...................................r155Automatisk lygtetænding..........98,101Automatisk rudevisk...............104,106Automatisk tænding af havariblink..............................135Aux-indgang...................270,306,328Aux-stik...................................270,328
CD MP3..................................305,325Centrallåsning.............................83,92CHECK.............................................43
Bagageafdækning..................118, 121Bagagerumsafdækning..................121Bagagerumslys.......................108, 123Baghylde.........................................116Bagklap.............................................94Bagrude (afrimning)..........................65Bagrudevisker.................................105Bagsæder.............................r72, 74, 76Bakspejl............................................82Barnestole......................................124Batteri.....................................174, 204Batteri i fjernbetjening.................85, 86Batteriopladning..............................204Benzinmotor.....................r97,170, 215Beskyttelse af børn................124,127,
131-133,144Betjeningsknap tilafdækningsgardin for glastag.......95Betjeningsknap til rudehejs..............89Betjeningsknap
til sædevarme...............................71Betjeningsknap til vinduesvisker...................r104-106Betjeningsknap
ved rattet............................248,321Bilens serienummer........................r237Blinklys...........................103,135,191Bluetooth (håndfrit sæt)..........271-273,307,308,329Bluetooth (telefon)...............271-273,307,308Bluetooth audio-streaming.............330Borde..............................................114Bordposition..........................70, 74, 76
ABremsehjælp ved
nødopbremsning........................137Bremseklodser................................175Bremser..........................................r175Bremseskiver..................................r175Bremsevæskeniveau......................172Brilleopbevaringsrum ......................109Brobizz/parkeringskort ....................110Brændstof.............................f23,96,97Brændstof (tank) ...............................97Brændstofadditivniveau ..................173Brændstofforbrug ..............................23Brændstofmåler................................r96Brændstofsikring...............................97Brændstoftank ............................96,97Brændstoftankdæksel.......................96Brændstoftankens kapacitet .............96Bugsering af en bil .................207,209Børn .................................127,131-133Børn (sikkerhed) .............................134Børnesikring ....................89, 124, 127,
132-134,144
B
C
