8
139
VARNOST
VARNOSTNI PASOVI
Sprednja varnostna pasova
Sprednja varnostna pasova sta opre-
mljena s sistemom pirotehničnih zate-
govalnikov in omejevalnikov zatezne
sile.
Sistem vpliva na večjo varnost potnikov
na sprednjih sedežih ob čelnih in bočnih
trčenjih. Glede na silovitost trčenja sis-
tem pirotehničnih zategovalnikov takoj
močneje zategne pas čez telo potnika.
Varnostna pasova s pirotehničnima za-
tegovalnikoma delujeta pri vključenem
kontaktu.
Omejevalnik zatezne sile zmanjša pri-
tisk varnostnega pasu na prsni koš po-
tnika in ga tako bolje zaščiti.
Zapenjanje
Odpenjanje
)
Pritisnite rdeč gumb na zaklepu.
)
Pas zadržite, da se pravilno navije.
Nastavitev višine
)
Povlecite pas in vtaknite zapenjalo v
zaklep.
)
S potegom pasu preverite, ali je pra-
vilno zapet.
)
Če želite znižati vpetje varnostnega
pasu, stisnite sponko A
in jo potisnite
navzdol.
)
Če ga želite zvišati, potisnite sponko
A
navzgor.
Page 142 of 356
8
140
VARNOST
Kontrolna lučka za nepripet/
odpet varnostni pas
Ob vključenem kontaktu zasveti
ta kontrolna lučka na instrumen-
tni plošči ali na prikazovalniku
kontrolnih lučk varnostnih pa-
sov in varnostne blazine prednjega so-
potnika, če voznik in/ali prednji sopotnik
ni zapel varnostnega pasu.
Če je hitrost vozila višja od 20 km/h, ta
kontrolna lučka dve minuti utripa, so-
časno pa se oglasi naraščajoč zvočni
signal. Po dveh minutah ostane kontrol-
na lučka vklopljena, dokler voznik in/ali
prednji sopotnik ne pripne varnostnega
pasu.
*
Odvisno od različice in/ali tržišča.
Prikazovalnik kontrolnih lučk za
nepripet/odpet varnostni pas
1.
Kontrolna lučka za nepripeta/
odpeta sprednja varnostna pasova .
2.
Kontrolna lučka za nepripet/
odpet voznikov varnostni pas .
3.
Kontrolna lučka za nepripet/
odpet ali odpet varnostni pas
prednjega sopotnika *
.
Na prikazovalniku kontrolnih lučk var-
nostnih pasov in varnostne blazine
prednjega sopotnika ustrezna kontrolna
lučka 2
ali 3
zasveti rdeče, če je pas ne-
pripet ali odpet.
Varnostni pasovi na
zadnjih sedežih
Zadnji sedeži so opremljeni
z varnostnimi pasovi s tri-
točkovnim vpetjem, piroteh-
ničnim zategovalnikom in za potnike na
zadnjih bočnih sedežih tudi z omejeval-
nikom zatezne sile.
Zapenjanje
)
Povlecite pas in vtaknite zapenjalo v
zaklep.
)
S potegom pasu preverite, ali je
pravilno zapet.
Odpenjanje
)
Pritisnite rdeč gumb na zaklepu.
)
Pas zadržite, da se pravilno navije.
)
Pri varnostnih pasovih na zadnjih
bočnih sedežih dvignite sponko na
zgornjem delu naslonjala, da pre-
prečite udarjanje zapenjala varno-
stnega pasu ob stransko oblogo.
Page 143 of 356
8
141
VARNOST
Odpenjanje
)
Pritisnite rdeč gumb na zaklepu.
)
Pas zadržite, da se pravilno navije.
)
Pri varnostnih pasovih na bočnih se-
dežih dvignite sponko na zgornjem
delu naslonjala sedeža, da prepre-
čite udarjanje zapenjala pasu ob
stransko oblogo.
Kontrolna lučka za odpet varnostni pas
Ta kontrolna lučka zasveti na
instrumentni plošči ali na pri-
kazovalniku kontrolnih lučk
varnostnih pasov in varnostne
blazine prednjega sopotnika, če je (so)
potnik(i) na zadnjih sedežih odpel(i)
varnostni pas.
Če je hitrost vozila višja od 20 km/h, ta
kontrolna lučka dve minuti utripa, soča-
sno pa se oglaša naraščajoč zvočni si-
gnal. Po dveh minutah ostane kontrolna
lučka vklopljena, dokler potnik ali potni-
ki na zadnjih sedežih ne pripnejo varno-
stnega pasu.
1.
Kontrolna lučka za odpete varnostne
pasove na zadnjih sedežih .
4.
Kontrolna lučka za varnostni pas na
zadnjem desnem sedežu .
5.
Kontrolna lučka za varnostni pas na
zadnjem srednjem sedežu .
6.
Kontrolna lučka za varnostni pas na
zadnjem levem sedežu .
Prikazovalnik kontrolnih lučk za
odpet varnostni pas
Ob vključitvi kontakta, pri delujočem
motorju ali med vožnjo pri hitrosti, ki je
nižja od približno 20 km/h ustrezne kon-
trolne lučke 4
, 5
in 6
zasvetijo rdeče za
približno trideset sekund, če varnostni
pas ni pripet.
Med vožnjo pri hitrosti, ki je višja od pri-
bližno 20 km/h, ustrezna kontrolna luč-
ka 4
, 5
ali 6
zasveti rdeč
e, sočasno se
oglasi zvočni signal, na večfunkcijskem
zaslonu pa se izpiše sporočilo, če po-
tnik na zadnjem sedežu ni pripel varno-
stnega pasu.
Varnostni pasovi na
sedežih v drugi vrsti
Zadnji sedeži so opremljeni z varno-
stnimi pasovi s tritočkovnim vpetjem, z
omejevalnikom zatezne sile in na boč-
nih sedežih tudi s pirotehničnim zatego-
valnikom.
Zapenjanje
)
Povlecite pas in vtaknite zapenjalo v
zaklep.
)
S potegom pasu preverite, ali je pra-
vilno zapet.
Page 144 of 356
8
i
i
142
VARNOST

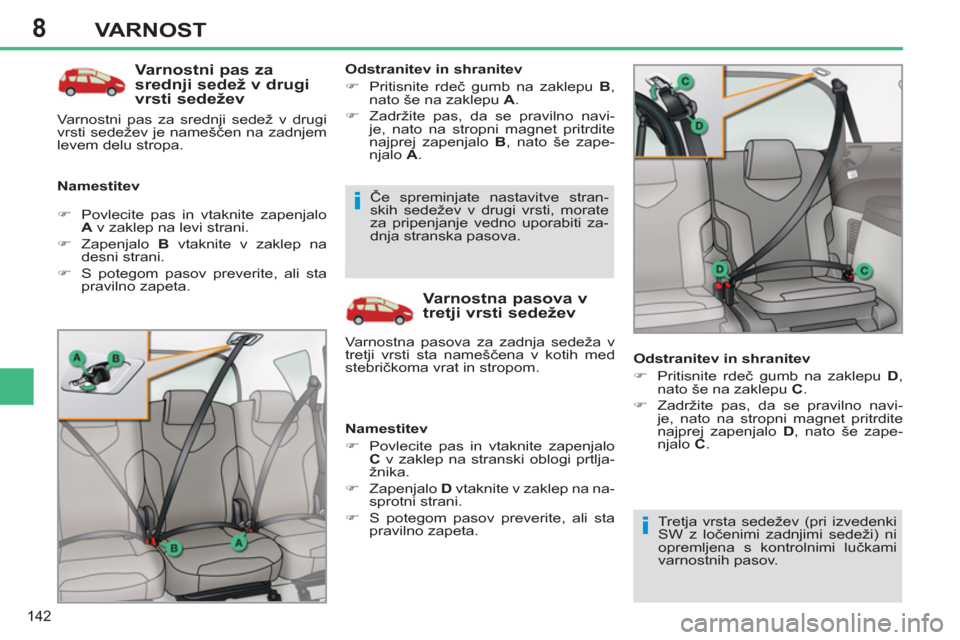

Varnostni pas za
srednji sedež v drugi
vrsti sedežev
Namestitev
Odstranitev in shranitev
)
Pritisnite rdeč gumb na zaklepu B
,
nato še na zaklepu A
.
)
Zadržite pas, da se pravilno navi-
je, nato na stropni magnet pritrdite
najprej zapenjalo B
, nato še zape-
njalo A
.
Varnostna pasova v
tretji vrsti sedežev
Namestitev
)
Povlecite pas in vtaknite zapenjalo
C
v zaklep na stranski oblogi prtlja-
žnika.
)
Zapenjalo D
vtaknite v zaklep na na-
sprotni strani.
)
S potegom pasov preverite, ali sta
pravilno zapeta.
)
Povlecite pas in vtaknite zapenjalo
A
v zaklep na levi strani.
)
Zapenjalo B
vtaknite v zaklep na
desni strani.
)
S potegom pasov preverite, ali sta
pravilno zapeta.
Varnostna pasova za zadnja sedeža v
tretji vrsti sta nameščena v kotih med
stebričkoma vrat in stropom. Če spreminjate nastavitve stran-
skih sedežev v drugi vrsti, morate
za pripenjanje vedno uporabiti za-
dnja stranska pasova.
Odstranitev in shranitev
)
Pritisnite rdeč gumb na zaklepu D
,
nato še na zaklepu C
.
)
Zadržite pas, da se pravilno navi-
je, nato na stropni magnet pritrdite
najprej zapenjalo D
, nato še zape-
njalo C
.
Varnostni pas za srednji sedež v drugi
vrsti sedežev je nameščen na zadnjem
levem delu stropa.
Tretja vrsta sedežev (pri izvedenki
SW z ločenimi zadnjimi sedeži) ni
opremljena s kontrolnimi lučkami
varnostnih pasov.
Page 145 of 356
8
i
143
VARNOST

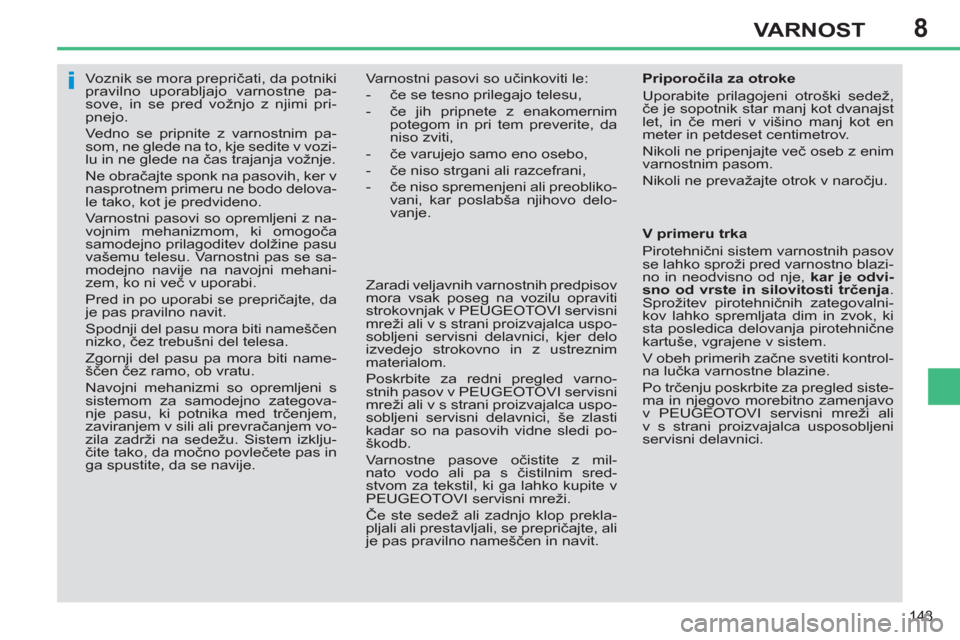

Voznik se mora prepričati, da potniki
pravilno uporabljajo varnostne pa-
sove, in se pred vožnjo z njimi pri-
pnejo.
Vedno se pripnite z varnostnim pa-
som, ne glede na to, kje sedite v vozi-
lu in ne glede na čas trajanja vožnje.
Ne obračajte sponk na pasovih, ker v
nasprotnem primeru ne bodo delova-
le tako, kot je predvideno.
Varnostni pasovi so opremljeni z na-
vojnim mehanizmom, ki omogoča
samodejno prilagoditev dolžine pasu
vašemu telesu. Varnostni pas se sa-
modejno navije na navojni mehani-
zem, ko ni več v uporabi.
Pred in po uporabi se prepričajte, da
je pas pravilno navit.
Spodnji del pasu mora biti nameščen
nizko, čez trebušni del telesa.
Zgornji del pasu pa mora biti name-
ščen čez ramo, ob vratu.
Navojni mehanizmi so opremljeni s
sistemom za samodejno zategova-
nje pasu, ki potnika med trčenjem,
zaviranjem v sili ali prevračanjem vo-
zila zadrži na sedežu. Sistem izklju-
čite tako, da močno povlečete pas in
ga spustite, da se navije. Varnostni pasovi so učinkoviti le:
- če se tesno prilegajo telesu,
- če jih pripnete z enakomernim
potegom in pri tem preverite, da
niso zviti,
- če varujejo samo eno osebo,
- če niso strgani ali razcefrani,
- če niso spremenjeni ali preobliko-
vani, kar poslabša njihovo delo-
vanje.
Zaradi veljavnih varnostnih predpisov
mora vsak poseg na vozilu opraviti
strokovnjak v PEUGEOTOVI servisni
mreži ali v s strani proizvajalca uspo-
sobljeni servisni delavnici, kjer delo
izvedejo strokovno in z ustreznim
materialom.
Poskrbite za redni pregled varno-
stnih pasov v PEUGEOTOVI servisni
mreži ali v s strani proizvajalca uspo-
sobljeni servisni delavnici, še zlasti
kadar so na pasovih vidne sledi po-
škodb.
Varnostne pasove očistite z mil-
nato vodo ali pa s č
istilnim sred-
stvom za tekstil, ki ga lahko kupite v
PEUGEOTOVI servisni mreži.
Če ste sedež ali zadnjo klop prekla-
pljali ali prestavljali, se prepričajte, ali
je pas pravilno nameščen in navit.
Priporočila za otroke
Uporabite prilagojeni otroški sedež,
če je sopotnik star manj kot dvanajst
let, in če meri v višino manj kot en
meter in petdeset centimetrov.
Nikoli ne pripenjajte več oseb z enim
varnostnim pasom.
Nikoli ne prevažajte otrok v naročju.
V primeru trka
Pirotehnični sistem varnostnih pasov
se lahko sproži pred varnostno blazi-
no in neodvisno od nje, kar je odvi-
sno od vrste in silovitosti trčenja
.
Sprožitev pirotehničnih zategovalni-
kov lahko spremljata dim in zvok, ki
sta posledica delovanja pirotehnične
kartuše, vgrajene v sistem.
V obeh primerih začne svetiti kontrol-
na lučka varnostne blazine.
Po trčenju poskrbite za pregled siste-
ma in njegovo morebitno zamenjavo
v PEUGEOTOVI servisni mreži ali
v s strani proizvajalca usposobljeni
servisni delavnici.
Page 146 of 356
8
i
!
VARNOST

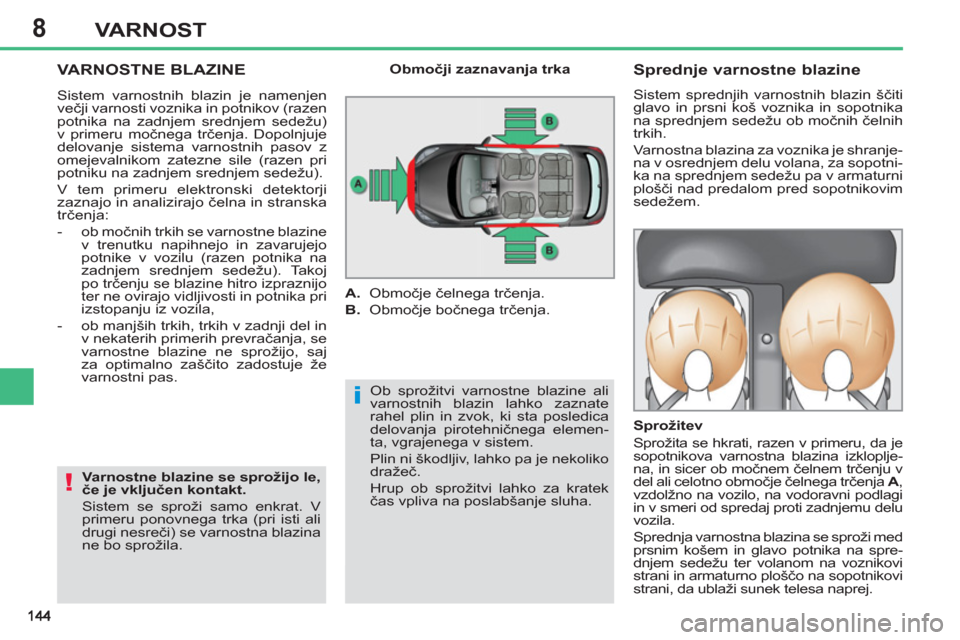

VARNOSTNE BLAZINE
Ob sprožitvi varnostne blazine ali
varnostnih blazin lahko zaznate
rahel plin in zvok, ki sta posledica
delovanja pirotehničnega elemen-
ta, vgrajenega v sistem.
Plin ni škodljiv, lahko pa je nekoliko
dražeč.
Hrup ob sprožitvi lahko za kratek
čas vpliva na poslabšanje sluha.
Sprednje varnostne blazine
Sistem sprednjih varnostnih blazin ščiti
glavo in prsni koš voznika in sopotnika
na sprednjem sedežu ob močnih čelnih
trkih.
Varnostna blazina za voznika je shranje-
na v osrednjem delu volana, za sopotni-
ka na sprednjem sedežu pa v armaturni
plošči nad predalom pred sopotnikovim
sedežem.
Sprožitev
Sprožita se hkrati, razen v primeru, da je
sopotnikova varnostna blazina izkloplje-
na, in sicer ob močnem čelnem trčenju v
del ali celotno območje čelnega trčenja A
,
vzdolžno na vozilo, na vodoravni podlagi
in v smeri od spredaj proti zadnjemu delu
vozila.
Sprednja varnostna blazina se sproži med
prsnim košem in glavo potnika na spre-
dnjem sedežu ter volanom na voznikovi
strani in armaturno ploščo na sopotnikovi
strani, da ublaži sunek telesa naprej.
Območji zaznavanja trka
A.
Območje čelnega trčenja.
B.
Območje bočnega trčenja.
Varnostne blazine se sprožijo le,
če je vključen kontakt.
Sistem se sproži samo enkrat. V
primeru ponovnega trka (pri isti ali
drugi nesreči) se varnostna blazina
ne bo sprožila.
Sistem varnostnih blazin je namenjen
večji varnosti voznika in potnikov (razen
potnika na zadnjem srednjem sedežu)
v primeru močnega trčenja. Dopolnjuje
delovanje sistema varnostnih pasov z
omejevalnikom zatezne sile (razen pri
potniku na zadnjem srednjem sedežu).
V tem primeru elektronski detektorji
zaznajo in analizirajo čelna in stranska
trčenja:
- ob mo
čnih trkih se varnostne blazine
v trenutku napihnejo in zavarujejo
potnike v vozilu (razen potnika na
zadnjem srednjem sedežu). Takoj
po trčenju se blazine hitro izpraznijo
ter ne ovirajo vidljivosti in potnika pri
izstopanju iz vozila,
- ob manjših trkih, trkih v zadnji del in
v nekaterih primerih prevračanja, se
varnostne blazine ne sprožijo, saj
za optimalno zaščito zadostuje že
varnostni pas.
Page 147 of 356

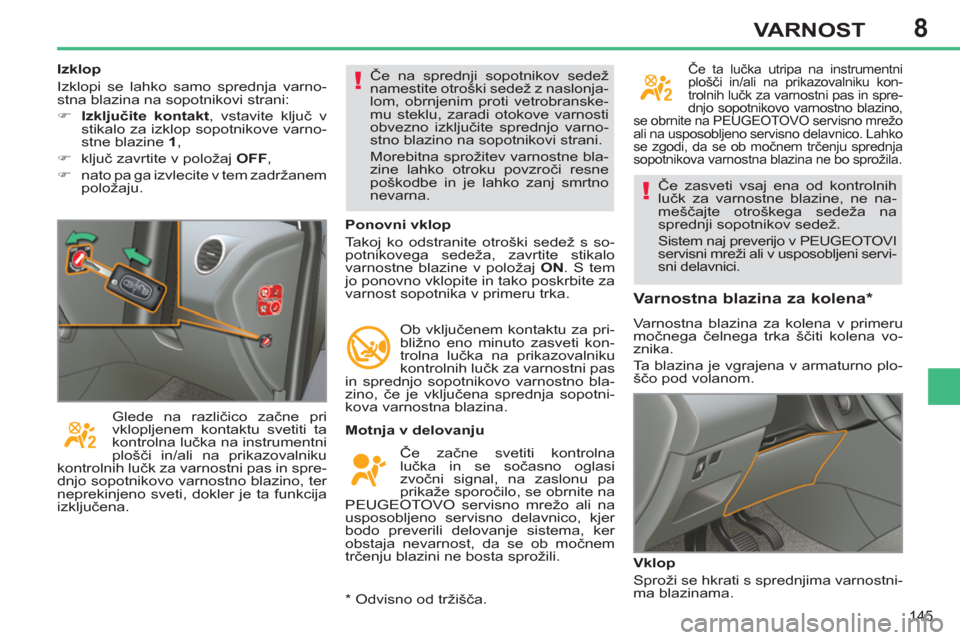

8
!
!
145
VARNOST
Če zasveti vsaj ena od kontrolnih
lučk za varnostne blazine, ne na-
meščajte otroškega sedeža na
sprednji sopotnikov sedež.
Sistem naj preverijo v PEUGEOTOVI
servisni mreži ali v usposobljeni servi-
sni delavnici.
Motnja v delovanju
Če začne svetiti kontrolna
lučka in se sočasno oglasi
zvočni signal, na zaslonu pa
prikaže sporočilo, se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico, kjer
bodo preverili delovanje sistema, ker
obstaja nevarnost, da se ob močnem
trčenju blazini ne bosta sprožili.
Varnostna blazina za kolena *
Varnostna blazina za kolena v primeru
močnega čelnega trka ščiti kolena vo-
znika.
Ta blazina je vgrajena v armaturno plo-
ščo pod volanom.
Vklop
Sproži se hkrati s sprednjima varnostni-
ma blazinama.
Ponovni vklop
Takoj ko odstranite otroški sedež s so-
potnikovega sedeža, zavrtite stikalo
varnostne blazine v položaj ON
. S tem
jo ponovno vklopite in tako poskrbite za
varnost sopotnika v primeru trka.
Ob vključenem kontaktu za pri-
bližno eno minuto zasveti kon-
trolna lučka na prikazovalniku
kontrolnih lučk za varnostni pas
in sprednjo sopotnikovo varnostno bla-
zino, če je vključena sprednja sopotni-
kova varnostna blazina. Če na sprednji sopotnikov sedež
namestite otroški sedež z naslonja-
lom, obrnjenim proti vetrobranske-
mu steklu, zaradi otokove varnosti
obvezno izključite sprednjo varno-
stno blazino na sopotnikovi strani.
Morebitna sprožitev varnostne bla-
zine lahko otroku povzroči resne
poškodbe in je lahko zanj smrtno
nevarna.
Glede na različico začne pri
vklopljenem kontaktu svetiti ta
kontrolna lučka na instrumentni
plošči in/ali na prikazovalniku
kontrolnih lučk za varnostni pas in spre-
dnjo sopotnikovo varnostno blazino, ter
neprekinjeno sveti, dokler je ta funkcija
izključena.
Če ta lučka utripa na instrumentni
plošči in/ali na prikazovalniku kon-
trolnih lučk za varnostni pas in spre-
dnjo sopotnikovo varnostno blazino,
se obrnite na PEUGEOTOVO servisno mrežo
ali na usposobljeno servisno delavnico. Lahko
se zgodi, da se ob močnem trčenju sprednja
sopotnikova varnostna blazina ne bo sprožila.
Izklop
Izklopi se lahko samo sprednja varno-
stna blazina na sopotnikovi strani:
)
Izključite kontakt
, vstavite ključ v
stikalo za izklop sopotnikove varno-
stne blazine 1
,
)
ključ zavrtite v položaj OFF
,
)
nato pa ga izvlecite v tem zadržanem
položaju.
*
Odvisno od tržišča.
Page 148 of 356

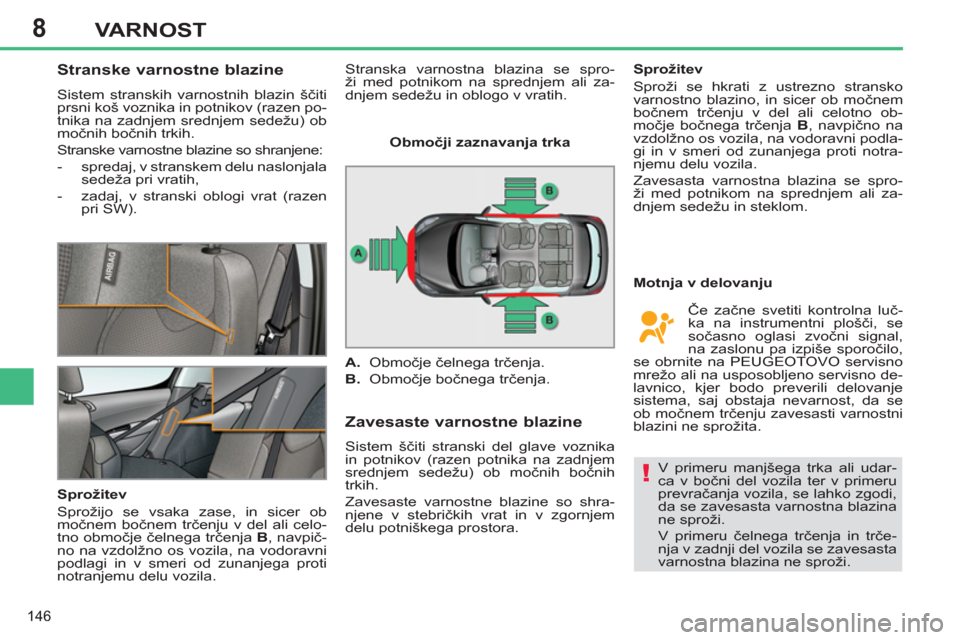

8
!
146
VARNOST
Stranske varnostne blazine
Sistem stranskih varnostnih blazin ščiti
prsni koš voznika in potnikov (razen po-
tnika na zadnjem srednjem sedežu) ob
močnih bočnih trkih.
Stranske varnostne blazine so shranjene:
- spredaj, v stranskem delu naslonjala
sedeža pri vratih,
- zadaj, v stranski oblogi vrat (razen
pri SW).
Sprožitev
Sprožijo se vsaka zase, in sicer ob
močnem bočnem trčenju v del ali celo-
tno območje čelnega trčenja B
, navpič-
no na vzdolžno os vozila, na vodoravni
podlagi in v smeri od zunanjega proti
notranjemu delu vozila.
Zavesaste varnostne blazine
Sistem ščiti stranski del glave voznika
in potnikov (razen potnika na zadnjem
srednjem sedežu) ob močnih bočnih
trkih.
Zavesaste varnostne blazine so shra-
njene v stebričkih vrat in v zgornjem
delu potniškega prostora.
Motnja v delovanju
Sprožitev
Sproži se hkrati z ustrezno stransko
varnostno blazino, in sicer ob močnem
bočnem trčenju v del ali celotno ob-
močje bočnega trčenja B
, navpično na
vzdolžno os vozila, na vodoravni podla-
gi in v smeri od zunanjega proti notra-
njemu delu vozila.
Zavesasta varnostna blazina se spro-
ži med potnikom na sprednjem ali za-
dnjem sedežu in steklom.
V primeru manjšega trka ali udar-
ca v bočni del vozila ter v primeru
prevračanja vozila, se lahko zgodi,
da se zavesasta varnostna blazina
ne sproži.
V primeru čelnega trčenja in trče-
nja v zadnji del vozila se zavesasta
varnostna blazina ne sproži.
Območji zaznavanja trka
A.
Območje čelnega trčenja.
B.
Območje bočnega trčenja.
Če začne svetiti kontrolna luč-
ka na instrumentni plošči, se
sočasno oglasi zvoč
ni signal,
na zaslonu pa izpiše sporočilo,
se obrnite na PEUGEOTOVO servisno
mrežo ali na usposobljeno servisno de-
lavnico, kjer bodo preverili delovanje
sistema, saj obstaja nevarnost, da se
ob močnem trčenju zavesasti varnostni
blazini ne sprožita. Stranska varnostna blazina se spro-
ži med potnikom na sprednjem ali za-
dnjem sedežu in oblogo v vratih.
Page 149 of 356

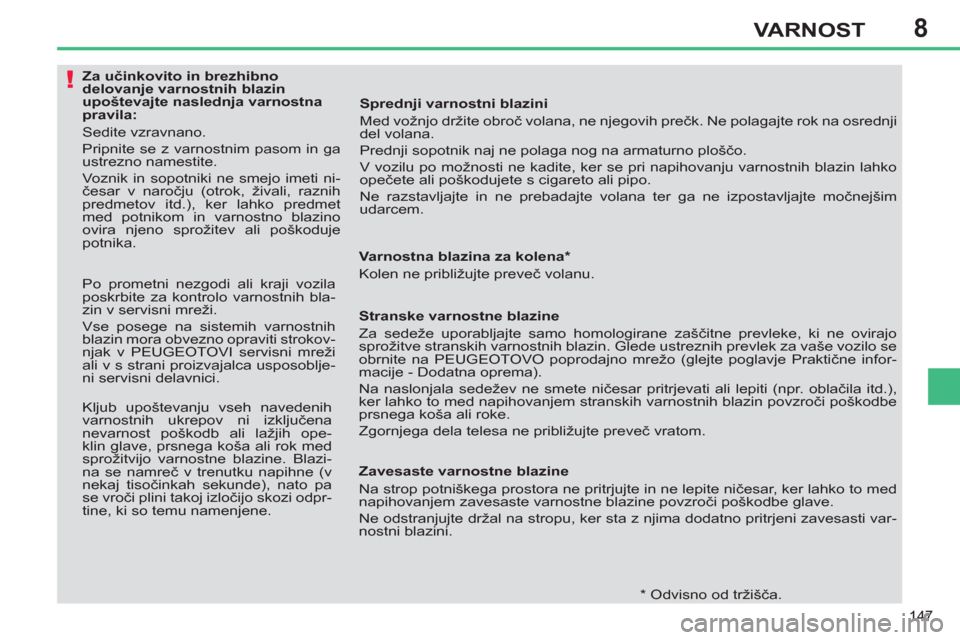

8
!
147
VARNOST
Za učinkovito in brezhibno
delovanje varnostnih blazin
upoštevajte naslednja varnostna
pravila:
Sedite vzravnano.
Pripnite se z varnostnim pasom in ga
ustrezno namestite.
Voznik in sopotniki ne smejo imeti ni-
česar v naročju (otrok, živali, raznih
predmetov itd.), ker lahko predmet
med potnikom in varnostno blazino
ovira njeno sprožitev ali poškoduje
potnika.
*
Odvisno od tržišča.
Varnostna blazina za kolena *
Kolen ne približujte preveč volanu.
Stranske varnostne blazine
Za sedeže uporabljajte samo homologirane zaščitne prevleke, ki ne ovirajo
sprožitve stranskih varnostnih blazin. Glede ustreznih prevlek za vaše vozilo se
obrnite na PEUGEOTOVO poprodajno mrežo (glejte poglavje Praktične infor-
macije - Dodatna oprema).
Na naslonjala sedežev ne smete ničesar pritrjevati ali lepiti (npr. oblačila itd.),
ker lahko to med napihovanjem stranskih varnostnih blazin povzroči poškodbe
prsnega koša ali roke.
Zgornjega dela telesa ne približujte preveč vratom.
Zavesaste varnostne blazine
Na strop potniškega prostora ne pritrjujte in ne lepite ničesar, ker lahko to med
napihovanjem zavesaste varnostne blazine povzroči poškodbe glave.
Ne odstranjujte držal na stropu, ker sta z njima dodatno pritrjeni zavesasti var-
nostni blazini.
Po prometni nezgodi ali kraji vozila
poskrbite za kontrolo varnostnih bla-
zin v servisni mreži.
Vse posege na sistemih varnostnih
blazin mora obvezno opraviti strokov-
njak v PEUGEOTOVI servisni mreži
ali v s strani proizvajalca usposoblje-
ni servisni delavnici.
Kljub upoštevanju vseh navedenih
varnostnih ukrepov ni izključena
nevarnost poškodb ali lažjih ope-
klin glave, prsnega koša ali rok med
sprožitvijo varnostne blazine. Blazi-
na se namreč v trenutku napihne (v
nekaj tisočinkah sekunde), nato pa
se vroči plini takoj izločijo skozi odpr-
tine, ki so temu namenjene.
Sprednji varnostni blazini
Med vožnjo držite obroč volana, ne njegovih preč
k. Ne polagajte rok na osrednji
del volana.
Prednji sopotnik naj ne polaga nog na armaturno ploščo.
V vozilu po možnosti ne kadite, ker se pri napihovanju varnostnih blazin lahko
opečete ali poškodujete s cigareto ali pipo.
Ne razstavljajte in ne prebadajte volana ter ga ne izpostavljajte močnejšim
udarcem.
Page 150 of 356

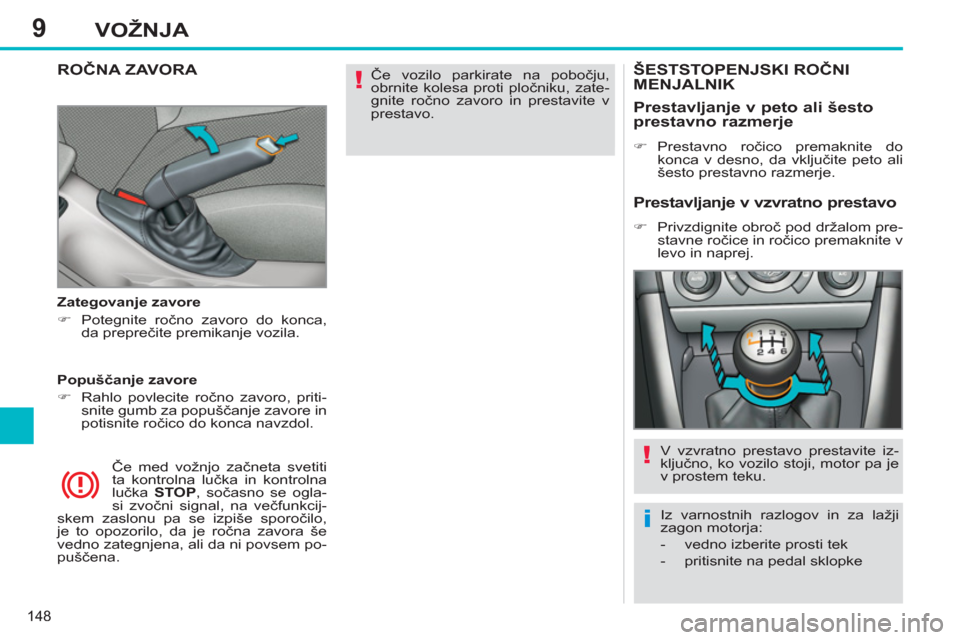

9
!
i
!
148
VOŽNJA
Če vozilo parkirate na pobočju,
obrnite kolesa proti pločniku, zate-
gnite ročno zavoro in prestavite v
prestavo.
ROČNA ZAVORA
Zategovanje zavore
)
Potegnite ročno zavoro do konca,
da preprečite premikanje vozila.
Če med vožnjo začneta svetiti
ta kontrolna lučka in kontrolna
lučka STOP
, sočasno se ogla-
si zvočni signal, na večfunkcij-
skem zaslonu pa se izpiše sporočilo,
je to opozorilo, da je ročna zavora še
vedno zategnjena, ali da ni povsem po-
puščena.
Popuščanje zavore
)
Rahlo povlecite ročno zavoro, priti-
snite gumb za popuščanje zavore in
potisnite ročico do konca navzdol.
ŠESTSTOPENJSKI ROČNIMENJALNIK
Prestavljanje v peto ali šesto
prestavno razmerje
)
Prestavno ročico premaknite do
konca v desno, da vključite peto ali
šesto prestavno razmerje.
Prestavljanje v vzvratno prestavo
)
Privzdignite obroč pod držalom pre-
stavne ročice in ročico premaknite v
levo in naprej.
V vzvratno prestavo prestavite iz-
ključno, ko vozilo stoji, motor pa je
v prostem teku.
Iz varnostnih razlogov in za lažji
zagon motorja:
- vedno izberite prosti tek
- pritisnite na pedal sklopke
