Peugeot 308 SW BL 2013 Manuale del proprietario (in Italian)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2013Pages: 382, PDF Dimensioni: 17.9 MB
Page 231 of 382

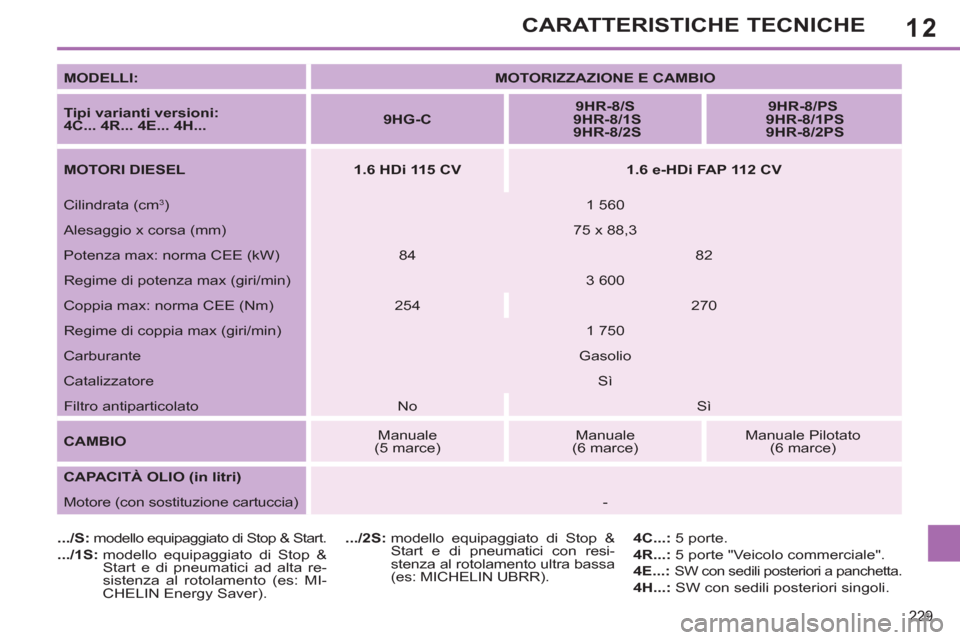

12
229
CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONE E CAMBIO
Tipi varianti versioni:
4C... 4R... 4E... 4H...
9HG
-
C
9HR-8/S
9HR-8/1S
9HR-8/2S
9HR-8/PS
9HR-8/
1PS
9HR-8/2PS
MOTORI DIESEL
1.6
HDi
115 CV
1.6 e-HDi FAP 112 CV
Cilindrata (cm
3
)
1 560
Alesaggio x corsa (mm)
75 x 88,3
Potenza max: norma CEE (kW)
84
82
Regime di potenza max (giri/min)
3 600
Coppia max: norma CEE (Nm)
254
270
Regime di coppia max (giri/min)
1 750
Carburante
Gasolio
Catalizzatore
Sì
Filtro antiparticolato
No
Sì
CAMBIO
Manuale
(5 marce)
Manuale
(6 marce)
Manuale Pilotato
(6 marce)
CAPACITÀ OLIO (in litri)
Motore (con sostituzione cartuccia)
-
.../S:
modello equipaggiato di Stop & Start.
.../1S:
modello equipaggiato di Stop &
Start e di pneumatici ad alta re-
sistenza al rotolamento (es: MI-
CHELIN Energy Saver).
.../2S:
modello equipaggiato di Stop &
Start e di pneumatici con resi-
stenza al rotolamento ultra bassa
(es: MICHELIN UBRR).
4C...:
5 porte.
4R...:
5 porte "Veicolo commerciale".
4E...:
SW con sedili posteriori a panchetta.
4H...:
SW con sedili posteriori singoli.
Page 232 of 382
12
230
CARATTERISTICHE TECNICHE
MODELLI:
MOTORIZZAZIONE E CAMBIO
Tipi varianti versioni:
4C... 4E... 4H...
RHE-8
RHH-A
MOTORI DIESEL
2.0
HDi
FAP 150 CV
2.0
HDi
FAP 163 CV
Cilindrata (cm
3
)
1 997
1 997
Alesaggio x corsa (mm)
85 x 88
85 x88
Potenza max: norma CEE (kW)
110
120
Regime di potenza max (giri/min)
3 750
3 750
Coppia max: norma CEE (Nm)
340
340
Regime di coppia max (giri/min)
2 000
2 000
Carburante
Gasolio
Gasolio
Catalizzatore
Sì
Sì
Filtro antiparticolato (FAP)
Sì
Sì
CAMBIO
Manuale
(6 marce)
Automatico
(6 marce)
CAPACITÀ OLIO (in litri)
Motore (con sostituzione cartuccia)
5,25
-
4C...:
5 porte.
4E...:
SW con sedili a panchetta posteriori.
4H...:
SW con sedili posteriori singoli.
Page 233 of 382

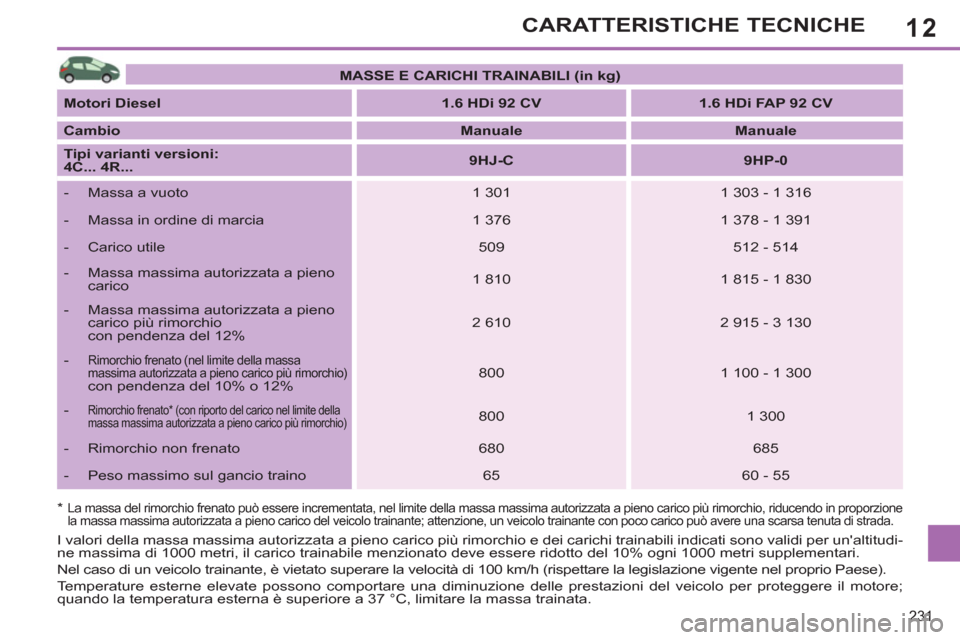

12
231
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione
la massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10% ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in kg)
Motori Diesel
1.6
HDi
92 CV
1.6 HDi FAP 92 CV
Cambio
Manuale
Manuale
Tipi varianti versioni:
4C... 4R...
9HJ-C
9HP-0
- Massa a vuoto
1 301
1 303 - 1 316
- Massa in ordine di marcia
1 376
1 378 - 1 391
- Carico utile
509
512 - 514
- Massa massima autorizzata a pieno
carico
1 810
1 815 - 1 830
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
2 610
2 915 - 3 130
-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
800
1 100 - 1 300
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
800
1 300
- Rimorchio non frenato
680
685
- Peso massimo sul gancio traino
65
60 - 55
Page 234 of 382
12
232
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nei limiti della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudi-
ne massima di 1000 metri; il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Temperature esterne elevate possono provocare una riduzione delle prestazioni del veicolo per proteggere il motore; quando
la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6
HDi
115 CV
1.6 e-HDi FAP 112 CV
Cambio
Manuale
Manuelle
Manuale Pilotato
Tipi varianti versioni:
4C... 4R...
9HG-C
9HR-8/S
9HR-8/1S
9HR-8/2S
9HR-8/PS
9HR-8/1PS
9HR-8/2PS
- Massa a vuoto
1 299
1 318
1 205
1 205
- Massa in ordine di marcia
1 374
1 393
1 280
1 280
- Carico utile
511
542
655
655
- Massa massima autorizzata a pieno
carico
1 810
1 860
1 860
1 860
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
2 610
3 160
3 160
2 260
-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
800
1 300
1 300
400
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno del carico più rimorchio)
800
1 500
1 500
600
- Rimorchio non frenato
680
695
640
400
- Peso massimo sul gancio traino
65
60
60
60
Page 235 of 382
12
233

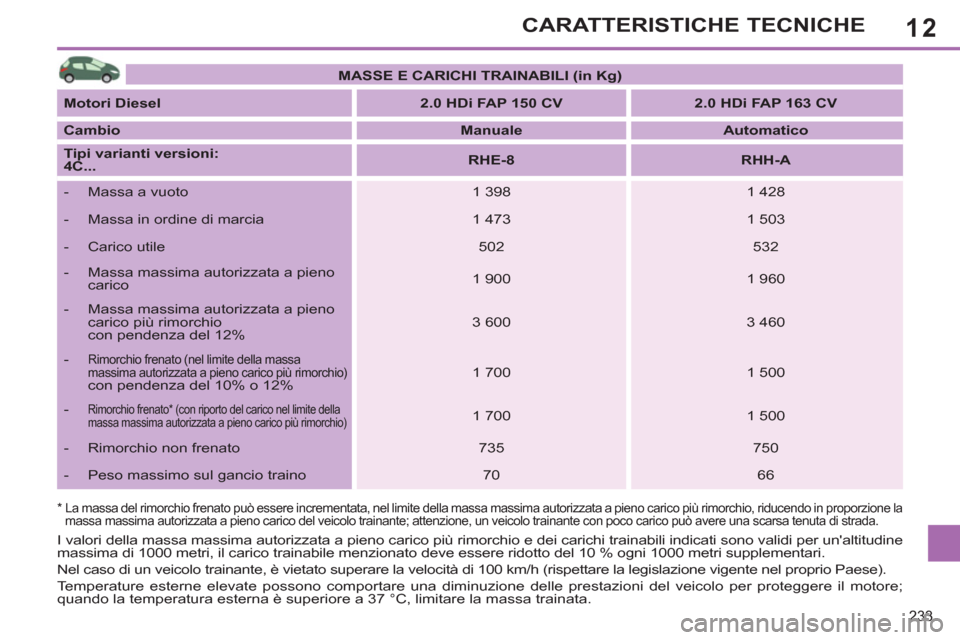

CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
2.0
HDi
FAP 150 CV
2.0
HDi
FAP 163 CV
Cambio
Manuale
Automatico
Tipi varianti versioni:
4C...
RHE-8
RHH-A
- Massa a vuoto
1 398
1 428
- Massa in ordine di marcia
1 473
1 503
- Carico utile
502
532
- Massa massima autorizzata a pieno
carico
1 900
1 960
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
3 600
3 460
-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
1 700
1 500
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 700
1 500
- Rimorchio non frenato
735
750
- Peso massimo sul gancio traino
70
66
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
Page 236 of 382
12
234
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6
HDi
92 CV
1.6 HDi FAP 92 CV
Cambio
Manuale
Manuale
Tipi varianti versioni:
4E...
9HJ-C
9HP-0
- Massa a vuoto
1 390
1 378
- Massa in ordine di marcia
1 465
1 453
- Carico utile
610
570
- Massa massima autorizzata a pieno
carico
2 000
1 948
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
2 800
3 148
-
Rimorchio frenato nel limite della massa massima
autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
800
1 200
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
800
1 300
- Rimorchio non frenato
730
725
- Peso raccomandato sul gancio traino
75
60
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
Page 237 of 382
12
235
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6 e-HDi FAP 112 CV
Cambio
Manuale
Manuale Pilotato
Tipi varianti versioni:
4E...
9HR-8/S
9HR-8/PS
- Massa a vuoto
1 407
1 399
- Massa in ordine di marcia
1 482
1 474
- Carico utile
563
576
- Massa massima autorizzata a pieno
carico
1 970
1 975
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
3 120
3 125
-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
1 150
1 150
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
1 400
1 300
- Rimorchio non frenato
740
735
- Peso massimo sul gancio traino
60
60
Page 238 of 382

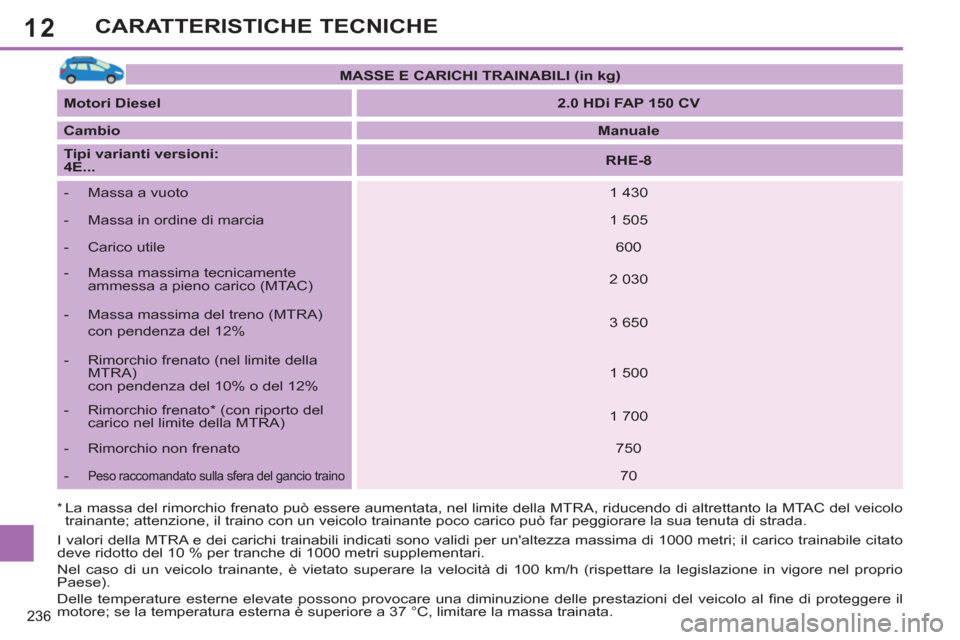

12
236
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere aumentata, nel limite della MTRA, riducendo di altrettanto la MTAC del veicolo
trainante; attenzione, il traino con un veicolo trainante poco carico può far peggiorare la sua tenuta di strada.
I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di 1000 metri; il carico trainabile citato
deve ridotto del 10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo al fi ne di proteggere il
motore; se la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in kg)
Motori Diesel
2.0 HDi FAP 150 CV
Cambio
Manuale
Tipi varianti versioni:
4E...
RHE-8
- Massa a vuoto
1 430
- Massa in ordine di marcia
1 505
- Carico utile
600
- Massa massima tecnicamente
ammessa a pieno carico (MTAC)
2 030
- Massa massima del treno (MTRA)
con pendenza del 12%
3 650
- Rimorchio frenato (nel limite della
MTRA)
con pendenza del 10% o del 12%
1 500
- Rimorchio frenato * (con riporto del
carico nel limite della MTRA)
1 700
- Rimorchio non frenato
750
-
Peso raccomandato sulla sfera del gancio traino
70
Page 239 of 382
12
237
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere incrementata, nel limite della massa massima autorizzata a pieno carico più rimorchio, riducendo in proporzione la
massa massima autorizzata a pieno carico del veicolo trainante; attenzione, un veicolo trainante con poco carico può avere una scarsa tenuta di strada.
I valori della massa massima autorizzata a pieno carico più rimorchio e dei carichi trainabili indicati sono validi per un'altitudine
massima di 1000 metri, il carico trainabile menzionato deve essere ridotto del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in Kg)
Motori Diesel
1.6
HDi
92 CV
1.6 HDi FAP 92 CV
Cambio
Manuale
Manuale
Tipi varianti versioni:
4H...
9HJ-C
9HP-0
- Massa a vuoto
1 460
1 430
- Massa in ordine di marcia
1 535
1 505
- Carico utile
640
670
- Massa massima autorizzata a pieno
carico
2 100
2 100
- Massa massima autorizzata a pieno
carico più rimorchio
con pendenza del 12%
2 900
3 100
-
Rimorchio frenato (nel limite della massa
massima autorizzata a pieno carico più rimorchio)
con pendenza del 10% o 12%
800
1 000
-
Rimorchio frenato * (con riporto del carico nel limite della
massa massima autorizzata a pieno carico più rimorchio)
800
1 200
- Rimorchio non frenato
750
750
- Peso massimo sul gancio traino
75
60
Page 240 of 382
12
238
CARATTERISTICHE TECNICHE
*
La massa del rimorchio frenato può essere, nel limite della MTRA, aumentata nella misura in cui si riduce di altrettanto la MTAC
del veicolo trainante; attenzione, il traino con un veicolo trainante poco carico potrebbe far peggiorare la tenuta di strada.
I valori della MTRA e dei carichi trainabili indicati sono validi per un'altezza massima di 1000 metri; il carico trainabile citato
deve essere ridotto del 10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio
Paese).
Temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per proteggere il motore;
quando la temperatura esterna è superiore a 37 °C, limitare la massa trainata.
MASSE E CARICHI TRAINABILI (in kg)
Motori Diesel
1.6 e-
HDi
FAP 112 CV
Cambio
Manuale
Manuale Pilotato
Tipi varianti versioni:
4H...
9HR-8/S
9HR-8/PS
- Massa a vuoto
1 485
1 488
- Massa in ordine di marcia
1 560
1 563
- Carico utile
660
662
- Massa massima tecnicamente
ammessa a pieno carico (MTAC)
2 145
2 150
- Massa massima del treno (MTRA)
con pendenza del 12%
3 145
3 150
- Rimorchio frenato (nel limite della
MTRA)
con pendenza del 10% o del 12%
1 000
1 000
- Rimorchio frenato * (con riporto del
carico nel limite della MTRA)
1 200
1 200
- Rimorchio non frenato
740
750
-
Peso raccomandato sulla sfera del gancio traino
60
60
