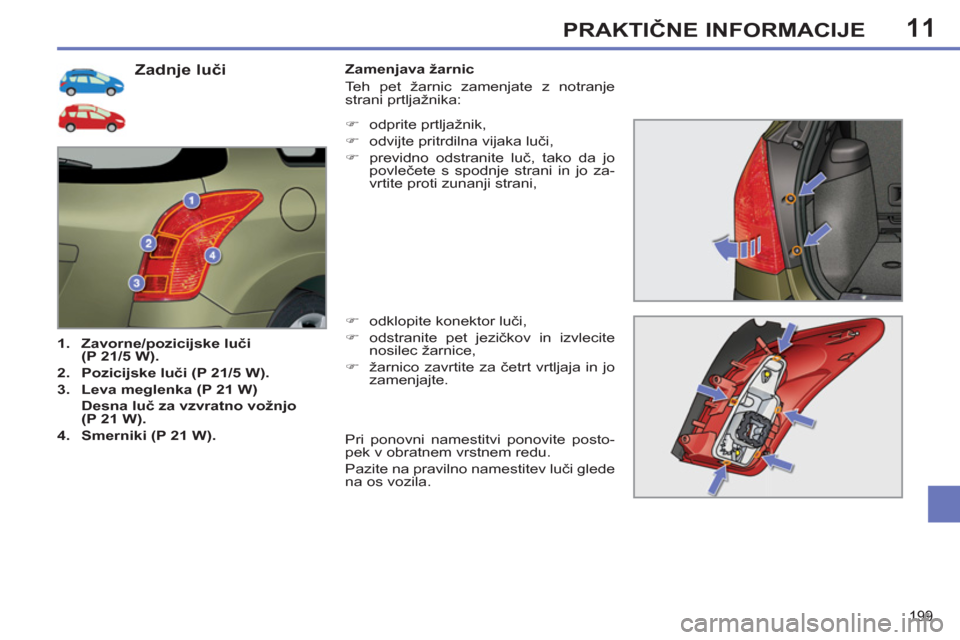

Zadnje luči
1.
Zavorne/pozicijske luči
(P 21/5 W).
2.
Pozicijske luči (P 21/5 W).
3.
Leva meglenka
(P 21 W)
Desna luč za vzvratno vožnjo
(P 21 W).
4.
Smerniki (P 21 W)
.
Zamenjava žarnic
Teh pet žarnic zamenjate z notranje
strani prtljažnika:
)
odklopite konektor luči,
)
odstranite pet jezičkov in izvlecite
nosilec žarnice,
)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
)
odprite prtljažnik,
)
odvijte pritrdilna vijaka luči,
)
previdno odstranite luč, tako da jo
povlečete s spodnje strani in jo za-
vrtite proti zunanji strani,
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede
na os vozila.
Page 202 of 382
11PRAKTIČNE INFORMACIJE
Zamenjava luči za osvetlitev
registrske tablice (W 5 W)
)
V eno od zunanjih odprtin na prozor-
nem pokrovu vstavite izvijač.
)
Odpnite ga s pritiskom navzven.
)
Odstranite pokrov.
)
Izvlecite žarnico in jo zamenjajte.

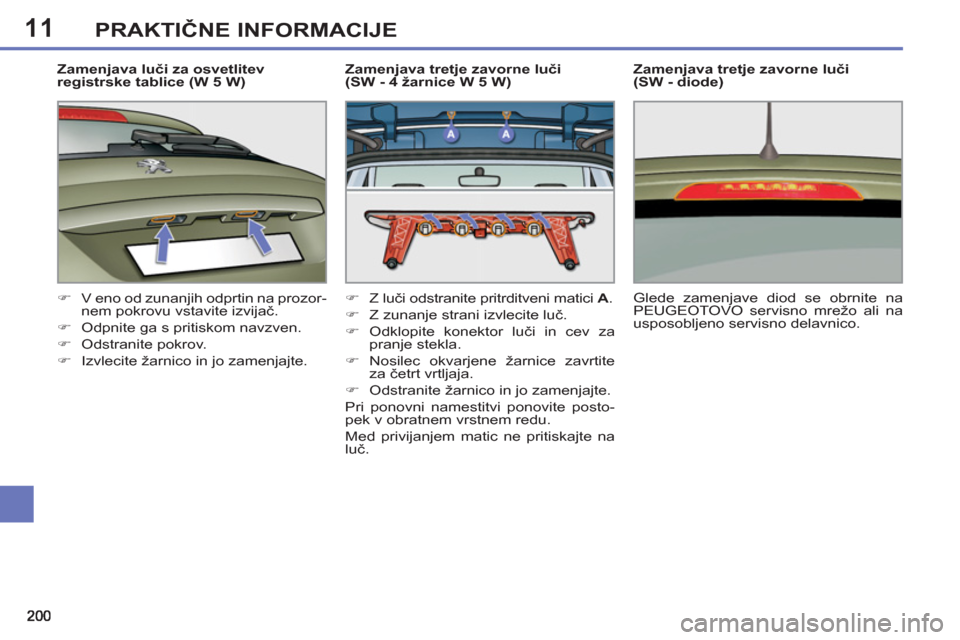

Zamenjava tretje zavorne luči
(SW - 4 žarnice W 5 W)
)
Z luči odstranite pritrditveni matici A
.
)
Z zunanje strani izvlecite luč.
)
Odklopite konektor luči in cev za
pranje stekla.
)
Nosilec okvarjene žarnice zavrtite
za četrt vrtljaja.
)
Odstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Med privijanjem matic ne pritiskajte na
luč.
Zamenjava tretje zavorne luči
(SW - diode)
Glede zamenjave diod se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Page 203 of 382
11
201
PRAKTIČNE INFORMACIJE
PEUGEOT zavrača vsakršno od-
govornost za stroške popravila vo-
zila ali nepravilno delovanje zaradi
vgradnje dodatne opreme, ki je ni
dobavil in priporočil PEUGEOT, in
ni bila vgrajena po njegovih navodi-
lih, kar še zlasti velja za vse doda-
tno vgrajene naprave, katerih tok
presega 10 miliamperov.
Namestitev dodatne električne
opreme
Električni tokokrog je zasnovan
za delovanje serijske ali dodatne
opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
PEUGEOTOVI servisni mreži ali v
usposobljeni servisni delavnici.

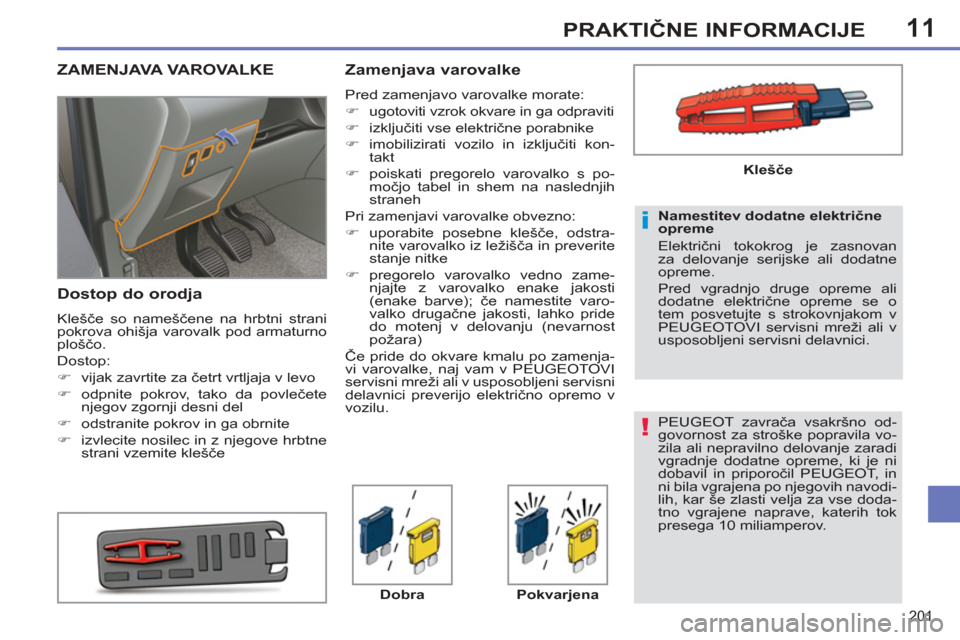

ZAMENJAVA VAROVALKE
Dostop do orodja
Klešče so nameščene na hrbtni strani
pokrova ohišja varovalk pod armaturno
ploščo.
Dostop:
)
vijak zavrtite za četrt vrtljaja v levo
)
odpnite pokrov, tako da povlečete
njegov zgornji desni del
)
odstranite pokrov in ga obrnite
)
izvlecite nosilec in z njegove hrbtne
strani vzemite klešče
Zamenjava varovalke
Pred zamenjavo varovalke morate:
)
ugotoviti vzrok okvare in ga odpraviti
)
izključiti vse električne porabnike
)
imobilizirati vozilo in izključiti kon-
takt
)
poiskati pregorelo varovalko s po-
močjo tabel in shem na naslednjih
straneh
Pri zamenjavi varovalke obvezno:
)
uporabite posebne klešče, odstra-
nite varovalko iz ležišča in preverite
stanje nitke
)
pregorelo varovalko vedno zame-
njajte z varovalko enake jakosti
(enake barve); če namestite varo-
valko drugačne jakosti, lahko pride
do motenj v delovanju (nevarnost
požara)
Če pride do okvare kmalu po zamenja-
vi varovalke, naj vam v PEUGEOTOVI
servisni mreži ali v usposobljeni servisni
delavnici preverijo električno opremo v
vozilu.
Dobra
Pokvarjena
Klešče
Page 204 of 382
11
202
PRAKTIČNE INFORMACIJE
Varovalke v armaturni plošči
Ohišje varovalk je nameščeno v spo-
dnjem delu armaturne plošče, na levi
strani.
Dostop do varovalk
)
Glejte poglavje Dostop do orodja.
Tabele varovalk
Št. varovalke
Jakost
Funkcije
F1
15 A
Brisalnik zadnjega stekla
F2
30 A
Masa zaklepanja in dodatnega zaklepanja
F3
5 A
Računalnik varnostnih blazin in pirotehničnih
zategovalnikov
F4
10 A
Stikalo sklopke in dvofunkcijsko zavorno stikalo,
samozatemnitveno notranje vzvratno ogledalo,
klimatska naprava, zaznavalo zasuka volanskega
obroča, samodejni menjalnik, zaščitno-preklopna
enota
F5
30 A
Sekvenčni pomik sprednjih stekel, napajanje
preklopnih zunanjih ogledal, senčnik zastekljene
panoramske strehe
F6
30 A
Sekvenčni pomik zadnjih stekel, elektronska
razdelilna enota za prikolico
F7
5 A
Sprednje in zadnje stropne luči, sprednje bralne lučke,
zadnje bralne lučke, osvetlitev senčnika, luči v predalu
pred sprednjim sopotnikovim sedežem, prenosna svetilka
F8
20 A
Avtoradio, radio s telefonom, večfunkcijski zaslon,
zaznavanje prenizkega tlaka v pnevmatikah
F9
30 A
12-voltna vtičnica spredaj
F10
15 A
Ročice ob volanu, sirena alarmne naprave,
računalnik alarmne naprave
F11
15 A
Nizkonapetostno napajanje kontaktne in
protivlomne ključavnice
Page 205 of 382
11
203
PRAKTIČNE INFORMACIJE

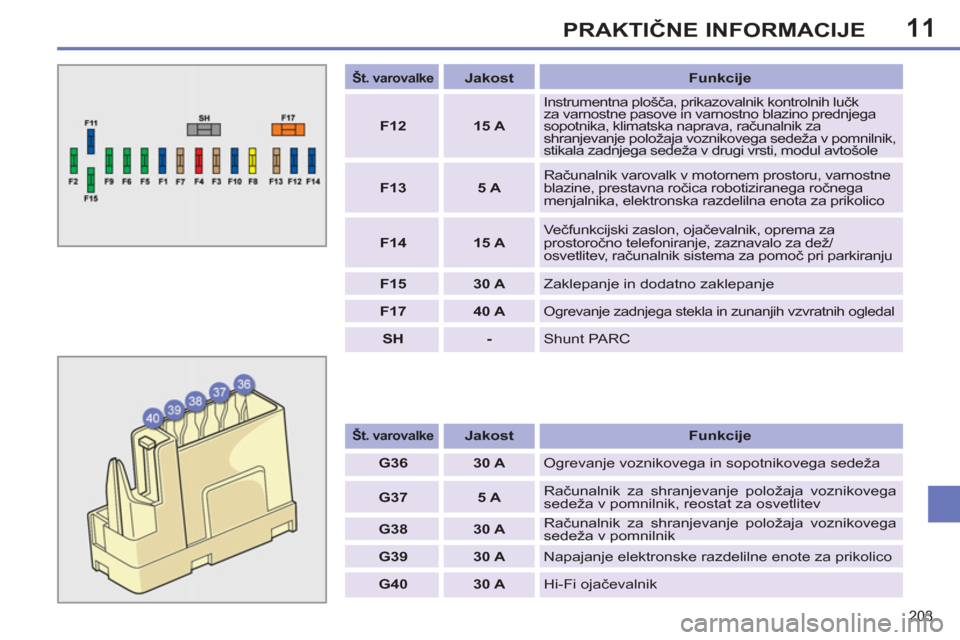

Št. varovalke
Jakost
Funkcije
F12
15 A
Instrumentna plošča, prikazovalnik kontrolnih lučk
za varnostne pasove in varnostno blazino prednjega
sopotnika, klimatska naprava, računalnik za
shranjevanje položaja voznikovega sedeža v pomnilnik,
stikala zadnjega sedeža v drugi vrsti, modul avtošole
F13
5 A
Računalnik varovalk v motornem prostoru, varnostne
blazine, prestavna ročica robotiziranega ročnega
menjalnika, elektronska razdelilna enota za prikolico
F14
15 A
Večfunkcijski zaslon, ojačevalnik, oprema za
prostoročno telefoniranje, zaznavalo za dež/
osvetlitev, računalnik sistema za pomoč pri parkiranju
F15
30 A
Zaklepanje in dodatno zaklepanje
F17
40 A
Ogrevanje zadnjega stekla in zunanjih vzvratnih ogledal
SH
-
Shunt PARC
Št. varovalke
Jakost
Funkcije
G36
30 A
Ogrevanje voznikovega in sopotnikovega sedeža
G37
5 A
Računalnik za shranjevanje položaja voznikovega
sedeža v pomnilnik, reostat za osvetlitev
G38
30 A
Računalnik za shranjevanje položaja voznikovega
sedeža v pomnilnik
G39
30 A
Napajanje elektronske razdelilne enote za prikolico
G40
30 A
Hi-Fi ojačevalnik
Page 206 of 382
11
204
PRAKTIČNE INFORMACIJE

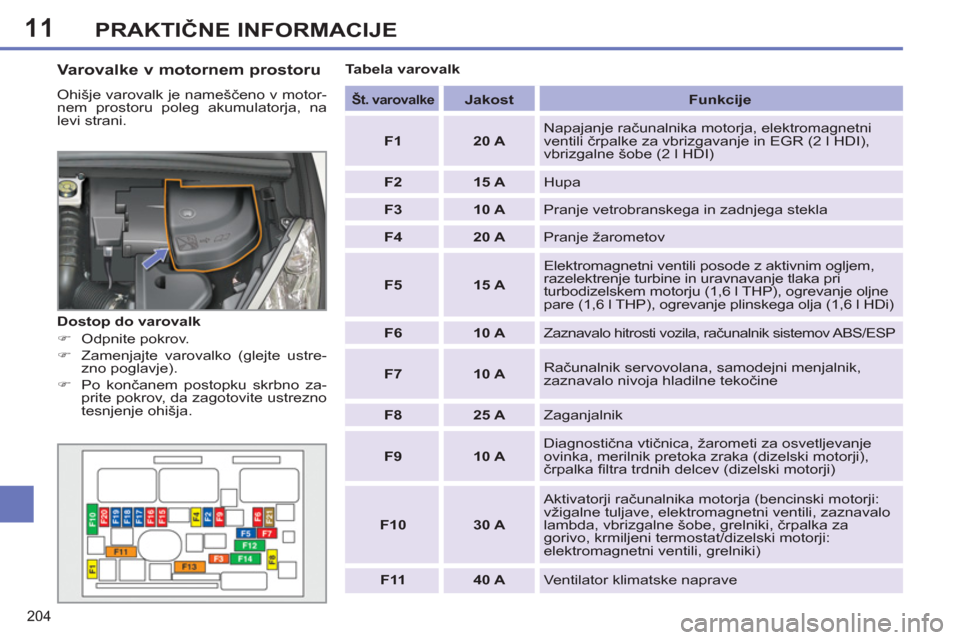

Varovalke v motornem prostoru
Ohišje varovalk je nameščeno v motor-
nem prostoru poleg akumulatorja, na
levi strani.
Št. varovalke
Jakost
Funkcije
F1
20 A
Napajanje računalnika motorja, elektromagnetni
ventili črpalke za vbrizgavanje in EGR (2 l HDI),
vbrizgalne šobe (2 l HDI)
F2
15 A
Hupa
F3
10 A
Pranje vetrobranskega in zadnjega stekla
F4
20 A
Pranje žarometov
F5
15 A
Elektromagnetni ventili posode z aktivnim ogljem,
razelektrenje turbine in uravnavanje tlaka pri
turbodizelskem motorju (1,6 l THP), ogrevanje oljne
pare (1,6 l THP), ogrevanje plinskega olja (1,6 l HDi)
F6
10 A
Zaznavalo hitrosti vozila, računalnik sistemov ABS/ESP
F7
10 A
Računalnik servovolana, samodejni menjalnik,
zaznavalo nivoja hladilne tekočine
F8
25 A
Zaganjalnik
F9
10 A
Diagnostična vtičnica, žarometi za osvetljevanje
ovinka, merilnik pretoka zraka (dizelski motorji),
črpalka fi ltra trdnih delcev (dizelski motorji)
F10
30 A
Aktivatorji računalnika motorja (bencinski motorji:
vžigalne tuljave, elektromagnetni ventili, zaznavalo
lambda, vbrizgalne šobe, grelniki, črpalka za
gorivo, krmiljeni termostat/dizelski motorji:
elektromagnetni ventili, grelniki)
F11
40 A
Ventilator klimatske naprave
Dostop do varovalk
)
Odpnite pokrov.
)
Zamenjajte varovalko (glejte ustre-
zno poglavje).
)
Po končanem postopku skrbno za-
prite pokrov, da zagotovite ustrezno
tesnjenje ohišja.
Tabela varovalk
Page 207 of 382
11
205
PRAKTIČNE INFORMACIJE
Št. varovalke
Jakost
Funkcije

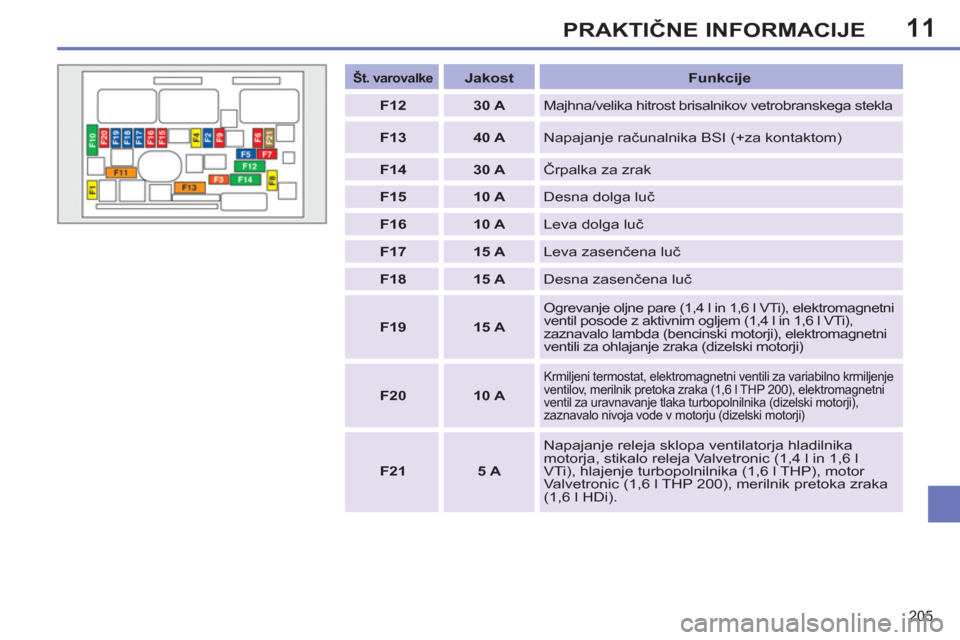

F12
30 A
Majhna/velika hitrost brisalnikov vetrobranskega stekla
F13
40 A
Napajanje računalnika BSI (+za kontaktom)
F14
30 A
Črpalka za zrak
F15
10 A
Desna dolga luč
F16
10 A
Leva dolga luč
F17
15 A
Leva zasenčena luč
F18
15 A
Desna zasenčena luč
F19
15 A
Ogrevanje oljne pare (1,4 l in 1,6 l VTi), elektromagnetni
ventil posode z aktivnim ogljem (1,4 l in 1,6 l VTi),
zaznavalo lambda (bencinski motorji), elektromagnetni
ventili za ohlajanje zraka (dizelski motorji)
F20
10 A
Krmiljeni termostat, elektromagnetni ventili za variabilno krmiljenje
ventilov, merilnik pretoka zraka (1,6 l THP 200), elektromagnetni
ventil za uravnavanje tlaka turbopolnilnika (dizelski motorji),
zaznavalo nivoja vode v motorju (dizelski motorji)
F21
5 A
Napajanje releja sklopa ventilatorja hladilnika
motorja, stikalo releja Valvetronic (1,4 l in 1,6 l
VTi), hlajenje turbopolnilnika (1,6 l THP), motor
Valvetronic (1,6 l THP 200), merilnik pretoka zraka
(1,6 l HDi).
Page 208 of 382
11
206
PRAKTIČNE INFORMACIJE

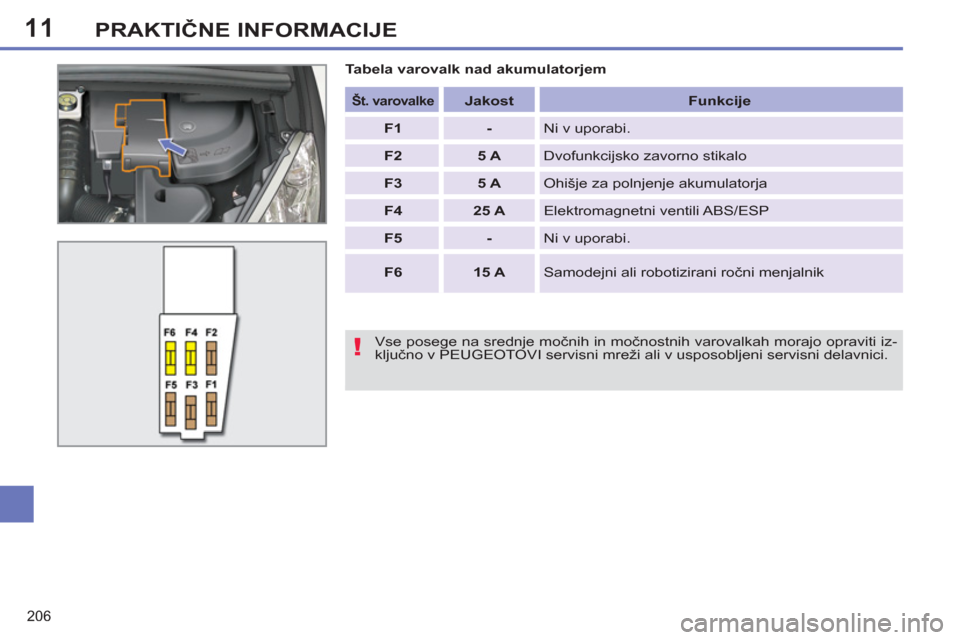

Vse posege na srednje močnih in močnostnih varovalkah morajo opraviti iz-
ključno v PEUGEOTOVI servisni mreži ali v usposobljeni servisni delavnici.
Št. varovalke
Jakost
Funkcije
F1
-
Ni v uporabi.
F2
5 A
Dvofunkcijsko zavorno stikalo
F3
5 A
Ohišje za polnjenje akumulatorja
F4
25 A
Elektromagnetni ventili ABS/ESP
F5
-
Ni v uporabi.
F6
15 A
Samodejni ali robotizirani ročni menjalnik
Tabela varovalk nad akumulatorjem
Page 209 of 382
11
207
PRAKTIČNE INFORMACIJE

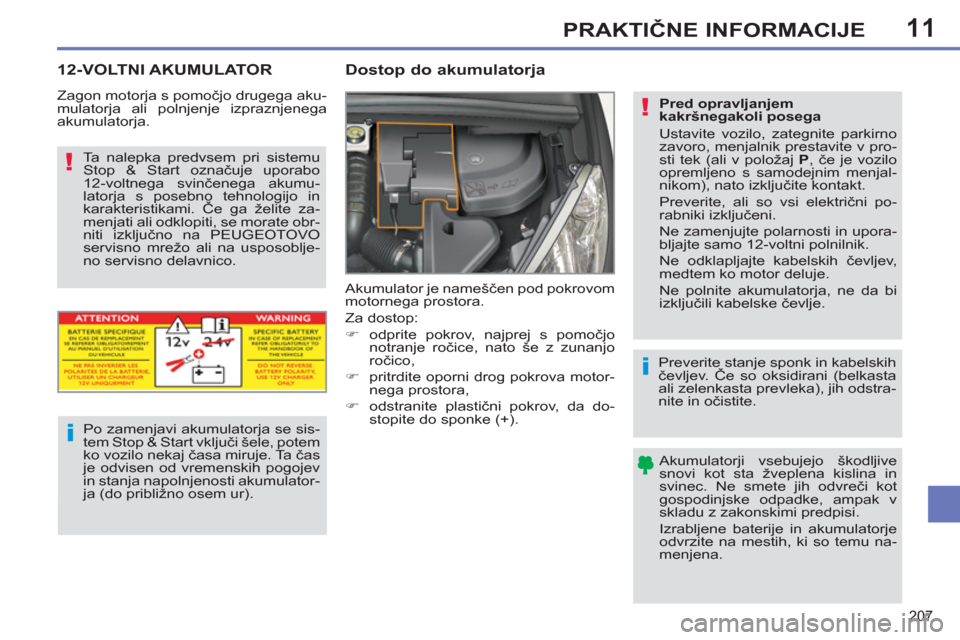

12-VOLTNI AKUMULATOR
Dostop do akumulatorja
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:
)
odprite pokrov, najprej s pomočjo
notranje ročice, nato še z zunanjo
ročico,
)
pritrdite oporni drog pokrova motor-
nega prostora,
)
odstranite plastični pokrov, da do-
stopite do sponke (+).
Ta nalepka predvsem pri sistemu
Stop & Start označuje uporabo
12-voltnega svinčenega akumu-
latorja s posebno tehnologijo in
karakteristikami. Če ga želite za-
menjati ali odklopiti, se morate obr-
niti izključno na PEUGEOTOVO
servisno mrežo ali na usposoblje-
no servisno delavnico.
Po zamenjavi akumulatorja se sis-
tem Stop & Start vključi šele, potem
ko vozilo nekaj časa miruje. Ta čas
je odvisen od vremenskih pogojev
in stanja napolnjenosti akumulator-
ja (do približno osem ur).

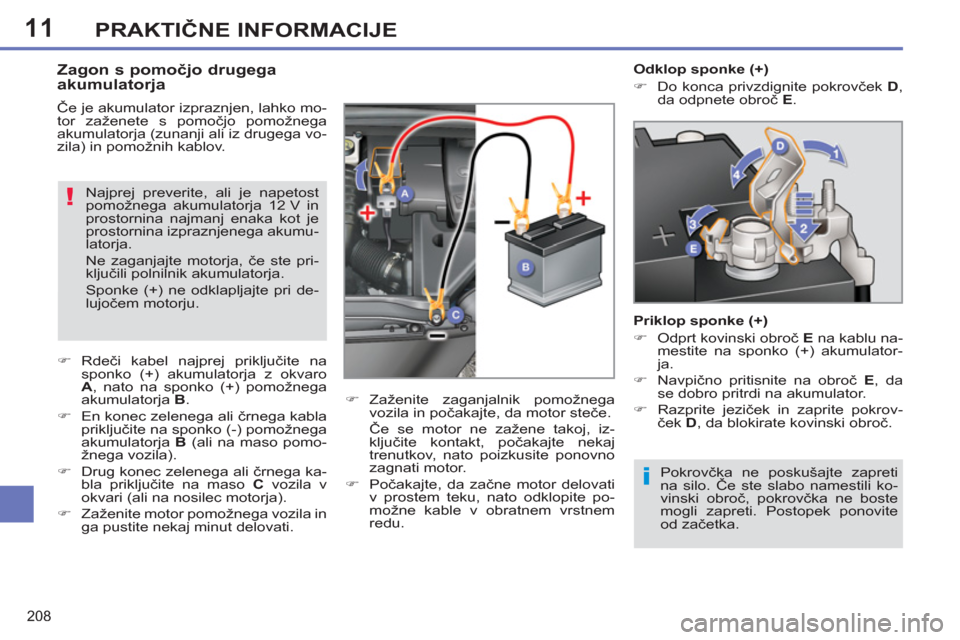

Zagon motorja s pomočjo drugega aku-
mulatorja ali polnjenje izpraznjenega
akumulatorja.
Pred opravljanjem
kakršnegakoli posega
Ustavite vozilo, zategnite parkirno
zavoro, menjalnik prestavite v pro-
sti tek (ali v položaj P
, če je vozilo
opremljeno s samodejnim menjal-
nikom), nato izključite kontakt.
Preverite, ali so vsi električni po-
rabniki izključeni.
Ne zamenjujte polarnosti in upora-
bljajte samo 12-voltni polnilnik.
Ne odklapljajte kabelskih čevljev,
medtem ko motor deluje.
Ne polnite akumulatorja, ne da bi
izključili kabelske čevlje.
Preverite stanje sponk in kabelskih
č
evljev. Če so oksidirani (belkasta
ali zelenkasta prevleka), jih odstra-
nite in očistite.
Akumulatorji vsebujejo škodljive
snovi kot sta žveplena kislina in
svinec. Ne smete jih odvreči kot
gospodinjske odpadke, ampak v
skladu z zakonskimi predpisi.
Izrabljene baterije in akumulatorje
odvrzite na mestih, ki so temu na-
menjena.
Page 210 of 382
11
208
PRAKTIČNE INFORMACIJE
Pokrovčka ne poskušajte zapreti
na silo. Če ste slabo namestili ko-
vinski obroč, pokrovčka ne boste
mogli zapreti. Postopek ponovite
od začetka.
Zagon s pomočjo drugega
akumulatorja
Če je akumulator izpraznjen, lahko mo-
tor zaženete s pomočjo pomožnega
akumulatorja (zunanji ali iz drugega vo-
zila) in pomožnih kablov.
Odklop sponke (+)
)
Do konca privzdignite pokrovček D
,
da odpnete obroč E
.
Priklop sponke (+)
)
Odprt kovinski obroč E
na kablu na-
mestite na sponko (+) akumulator-
ja.
)
Navpično pritisnite na obroč E
, da
se dobro pritrdi na akumulator.
)
Razprite jeziček in zaprite pokrov-
ček D
, da blokirate kovinski obroč.
Najprej preverite, ali je napetost
pomožnega akumulatorja 12 V in
prostornina najmanj enaka kot je
prostornina izpraznjenega akumu-
latorja.
Ne zaganjajte motorja, če ste pri-
ključili polnilnik akumulatorja.
Sponke (+) ne odklapljajte pri de-
lujočem motorju.
)
Rdeči kabel najprej priključite na
sponko (+) akumulatorja z okvaro
A
, nato na sponko (+) pomožnega
akumulatorja B
.
)
En konec zelenega ali črnega kabla
priključite na sponko (-) pomožnega
akumulatorja B
(ali na maso pomo-
žnega vozila).
)
Drug konec zelenega ali črnega ka-
bla priklju
čite na maso C
vozila v
okvari (ali na nosilec motorja).
)
Zaženite motor pomožnega vozila in
ga pustite nekaj minut delovati.
)
Zaženite zaganjalnik pomožnega
vozila in počakajte, da motor steče.
Če se motor ne zažene takoj, iz-
ključite kontakt, počakajte nekaj
trenutkov, nato poizkusite ponovno
zagnati motor.
)
Počakajte, da začne motor delovati
v prostem teku, nato odklopite po-
možne kable v obratnem vrstnem
redu.
