149
6
Tu r v a l l i s s u s

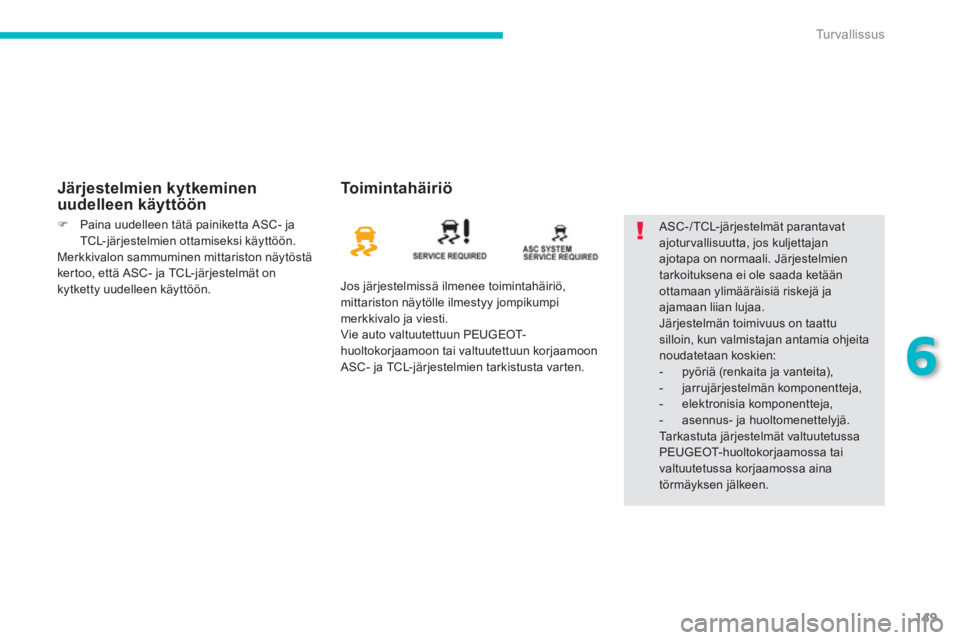

Järjestelmien kytkeminenuudelleen käyttöönTo i m i n t a häiriö
Jos järjestelmissä ilmenee toimintahäiriö,
mittariston näytölle ilmestyy jompikumpi
merkkivalo ja viesti.
Vie auto valtuutettuun PEUGEOT-huoltokorjaamoon tai valtuutettuun korjaamoon
ASC- ja TCL-järjestelmien tarkistusta varten.
ASC-/TCL-järjestelmät parantavat ajoturvallisuutta, jos kuljettajan ajotapa on normaali. Järjestelmientarkoituksena ei ole saada ketäänottamaan ylimääräisiä riskejä jaajamaan liian lujaa.
Järjestelmän toimivuus on taattu silloin, kun valmistajan antamia ohjeitanoudatetaan koskien:


- pyöriä (renkaita ja vanteita),

- jarrujärjestelmän komponentteja,

- elektronisia komponentteja,

- asennus- ja huoltomenettelyjä.
Ta r k a s t u t a järjestelmät valtuutetussa PEUGEOT- hu o l to ko rjaamossa tai valtuutetussa korjaamossa ainatörmäyksen jälkeen.

)Paina uudelleen tätä painiketta ASC- ja
TCL-järjestelmien ottamiseksi käyttöön.
Merkkivalon sammuminen mittariston näytöstäkertoo, että ASC- ja TCL-järjestelmät on
kytketty uudelleen käyttöön.

150
Tu r v a l l i s s u s
Tu r v a v y ö t
Etuturvavöissä on pyrotekninen kiristin- ja
voimanra
joitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta etuistuimilla etu- ja sivutörmäyksissä.
Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja painaa ne
näin tiukemmin istujan kehoa vasten.Kiristimillä varustetut turvavyöt ovat
valmiustilassa heti sytytysvirran kytkemisenjälkeen.
Voimanrajoitin vähentää vyön istujan rintakehään kohdistamaa painettaja parantaa näin turvavyön antamaa suojaa.Lukitseminen
) Vedä turvavyön hihnaa ja työnnä salpalukkoon A.)
Varmista lukkiutuminen vetämällä
turvavyön hihnaa.

Lukituksen avaus
)
Paina salvan A
punaista painiketta.


Korkeussäätö
)Kiinnityksen säätö alemmaksi: paina
kytkintä B ja liu'uta kiinnitintä C
alaspäin )Kiinnityksen säätö ylemmäksi: paina kytkintä B
ja liu'uta kiinnitintä C
ylöspäin.

151
6
Tu r v a l l i s s u s

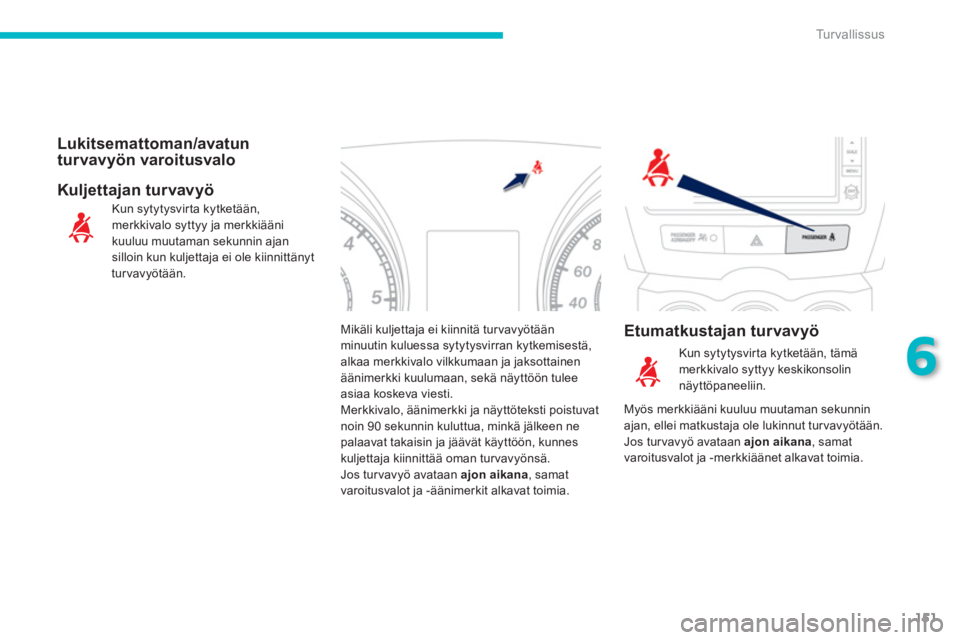

Mikäli kuljettaja ei kiinnitä turvavyötään
minuutin kuluessa sytytysvirran kytkemisestä,alkaa merkkivalo vilkkumaan ja jaksottainen äänimerkki kuulumaan, sekä näyttöön tuleeasiaa koskeva viesti.Merkkivalo, äänimerkki ja näyttöteksti poistuvatnoin 90 sekunnin kuluttua, minkä jälkeen ne palaavat takaisin ja jäävät käyttöön, kunneskuljettaja kiinnittää oman turvavyönsä.
Jos turvavyö avataan ajon aikana , samat
varoitusvalot ja -äänimerkit alkavat toimia.
Kun sytytysvirta kytketään,
mer
kkivalo syttyy ja merkkiääni kuuluu muutaman sekunnin ajan
silloin kun kuljettaja ei ole kiinnittänyt
turvavyötään.

Lukitsemattoman/avatun
turvavyön varoitusvalo

Etumatkustajan turvavyö

Kuljettajan turvavyö
Kun sytytysvirta kytketään, tämä merkkivalo syttyy keskikonsolin näyttöpaneeliin.
M
yös merkkiääni kuuluu muutaman sekunnin
ajan, ellei matkustaja ole lukinnut tur vavyötään.
Jos turvavyö avataan ajon aikana, samat
varoitusvalot ja -merkkiäänet alkavat toimia.

152
Tu r v a l l i s s u s
Keskimmäisen takaistuimen turvavyö on
katossa.
Se on kolmipisteturvav
yö ja siinä on kelauslaite.
Asentaminen ja kiinnitys
)Kelaa tur vavyötä ulos ja kuljeta se
turvavyön ohjaimen Akautta.)Vedä vyöstä ja kiinnitä salpa Bvasemmapuoleiseen lukkomekanismiin. )Kiinnitä salpa Coikeanpuoleiseenlukkomekanismiin.)Tarkista lukkiutuminen molemmilta puolilta
vetämällä vyöstä.



Irrottaminen ja säilytys
)
Paina punaista painiketta ensin lukosta Cja sitten lukosta B . )
Pidä kiinni vyöstä sen kelautuessa sisään ja kuljeta se tur vavyön ohjaimen A
kautta. )
Laita salpa C
yläaukkoon Dja salpa Bala-aukkoon E.
Takasivuturvavyöt

Ta k a s i v u i s t u i m i l l a o n k o l m i p i s t e t u r v a vyöt, joissa
on varusteena kelauslaitteet.


Lukitseminen
)Vedä turvavyön hihnaa ja työnnä salpa
lukkoon. )Var mist a tur vavyön lukkiutuminen
vetämällä turvavyötä.



Lukituksen avaaminen
)Paina lukossa olevaa punaista painiketta.

153
6
Tu r v a l l i s s u s
Ennen kuin kuljettaja lähtee ajamaan,hänen tulee huolehtia siitä, että matkustajatkiinnittävät tur vavyönsä oikein.
Istuitpa millä paikalla tahansa autossa, kytke aina turvavyö myös lyhyitä matkoja varten. Kytke tur vavyöt omiin lukkoihinsa. Muutoinne eivät toimi täydellisesti.
Tu r v a vöissä on kela, jonka avulla vyönpituus säätyy automaattisesti itsellesi sopivaksi. Kun vyötä ei käytetä, se kelautuu automaattisesti sisään. Varmista ennen ja jälkeen käytön, että turvavyö on kelautunut kunnolla. Vyön hihnan alaosan tulee sijoittuamahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään kuopan kohdalle.
Keloissa on automaattinenlukitusmekanismi, joka aktivoituu törmäyksessä, hätäjarrutuksessa tai autonympäripyörähdyksessä. Lukituksen saa purettua vetäisemällä lujasti hihnasta ja päästämällä sitten irti, jolloin hihna kelautuuhelposti takaisin sisään.
Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja onalle 12-vuotias tai pituudeltaan alle 150 cm.

Älä käytä samaa tur vavyötä useammanihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.

Tu r v a vyö on tehokas, kun:


- se on kiristetty mahdollisimman lähellekehoa


- se on vedetty matkustajan eteen tasaisella liikkeellä samalla varmistaen, ettei se ole kierteellä

- se on kiinnitetty vain yhdelle henkilölle

- se ei ole leikkautunut eikä purkautunut

- sen tehokkuutta ei ole heikennetty muuttamalla sitä jollakin tavoin.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden mukaan
turvavyön pyrotekninen laitesaattaa laueta vaikka turvatyynyt eivät avautuisi. Esikiristimien lauetessa vapautuu vaaratonta savua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksenaktivoitumisesta.Joka tapauksessa tur vatyynyn merkkivalosyttyy. Törmäyksen jälkeen tarkistuta ja tar vittaessavaihdata tur vavyöjärjestelmä PEUGEOT-verkostolla tai valtuutetulla korjaamolla.

Voimassa olevien turvamääräysten mukaan kaikki huoltotoimet ja tarkastukset on annettava PEUGEOT-verkoston tai valtuutetun korjaamon tehtäväksi, jollaon toimenpiteiden asianmukaiseentoteuttamiseen tarvittava asiantuntemus javälineistö.Tarkistuta turvavyöt säännöllisesti PEUGEOT-verkostolla tai valtuutetullakorjaamolla. Tarkistuta turvavyöt varsinkinsilloin, jos ne näyttävät kuluneilta. Puhdista turvavyön hihnat saippuavedellä tai tekstiilien puhdistusaineella, jota myydäänPEUGEOT-verkoston myymälöissä. Jos istuin tai takapenkki on ollut käännettynä, varmista, että turvavyö kulkeeoikeasta kohdasta ja on kelautunut kunnolla.

154
Tu r v a l l i s s u s
Tu r v a t y y n y t
Tu r v a tyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkustajan) turvallisuuden
optimoimiseksi rajuissa törmäyksissä. Ne
täydentävät voimanrajoittimella varustettuja
turvavöitä (paitsi takapenkin keskimatkustajaa). Törmäystilanteessa elektroniset törmäysanturit havaitsevat ja analysoivat törmäyksenhavainnointialueille kohdistuneet etu- ja sivutörmäykset:
- Tu r v a tyynyt täyttyvät hetkessä ja suojaavat
siten auton matkustajia (paitsi takapenkinkeskimatkustajaa) rajuissa törmäyksissä.
Välittömästi törmäyksen jälkeen turvatyynyt
tyhjentyvät nopeasti, jotta näkyvyys
ei estyisi ja matkustajat pääsisivätpoistumaan autosta.
- Tu r v a t y y n y t e i vät täyty lievemmissätörmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä, vaanpelkkä turvavyö riittää takaamaan parhaan
mahdollisen suojan näissä tilanteissa.
Turvatyynyt eivät toimi, kun vir ta onkatkaistu.
Tämä varuste on törmäyskohtainen,
se laukeaa vain kerran. Tur vatyyny ei laukea toisessa törmäyksessä(samassa onnettomuudessa taitoisessa onnettomuudessa).
Kun turvatyynyt laukeavat, niistä purkautuu hieman vaaratontasavua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksen aktivoitumisesta.Savu ei ole haitallista, mutta voiaiheuttaa ärsytysoireita herkille ihmisille.
Pamahdus voi aiheuttaa kuulonhetkellisen heikentymisen.

Törmäyksen tunnistusalueet
A.
EtutörmäysalueB.
Sivutörmäysalue
Etuturvatyynyt


Tu r v a tyynyjen aktivointi

Mikäli etumatkustajan etuturvatyynyn
toimintaa ei ole estetty, tur vatyynyt
laukeavat samanaikaisesti voimakkaassaetutörmäyksessä, joka kohdistuu kokonaan tai
osittain etutörmäysalueelle Avaakatasossaolevan auton pitkittäisakselin suuntaisesti edestä taaksepäin.
Etutur vatyyny aukeaa etumatkustajan ja kojelaudan väliin, ja vaimentaa kehon
iske
ytymistä eteenpäin. J
ärjestelmä suojaa voimakkaassa etutörmäyksessä kuljettajaa ja etumatkustajaa,ja vähentää näin pään ja rintakehän vammoja.
Kuljettajan turvatyyny sijaitsee ohjauspyörän
keskiössä ja etumatkustajan turvatyyny
kojelaudassa hansikaslokeron yläpuolella.

155
6
Tu r v a l l i s s u s
Toiminnanesto

Vain matkust ajan etuturvatyyny voidaan poistaa toiminnasta:)kun sytytysvirta on katkaistu
, työnnävirta-avain matkustajan turvatyynyn
kytkimeen A)käännä se asentoon OFF)vedä avain sitten ulos.
T
ämä merkkivalo syttyykeskipaneelissa, kun sytytysvirta
on kytketty, ja palaa niin kauan, kun
turvat
yynyn toiminta on estetty.
Etumatkustajan turvatyyny onehdottomasti kytkettävä pois toiminnasta, jos lasten tur vaistuin kiinnitetään etuistuimelle selkä menosuuntaan. Muussa tapauksessa lapsi voi saada vakavia vammoja tai menettää henkensä turvatyynyn lauetessa.

Jos turvatyynyjen merkkivalo palaajatkuvasti ja näytössä näkyy viesti, älä asenna lasten turvaistuinta etumatkustajanpaikalle selkä menosuuntaan.
Mene PEUGEOT -merkkikorjaamoon taivaltuutettuun korjaamoon.

Uudelleenaktivointi
Heti kun lastenistuin poistetaan etuistuimelta, käännä kytkin A
asentoon ON. Tällöin
turvatyyny aktivoituu jälleen ja suojaa
etumatkustajaa törmäystilanteessa.
Kyseinen merkkivalo sammuu.

Toimintahäiriöt
Jos tämä merkkivalo syttyy mittaristoon ja mittariston näytössä näkyy viesti, vie auto valtuutettuunPEUGEOT- hu o l to ko r jaam o o n t ai
valtuutettuun korjaamoon turvatyynyjärjestelmän
tarkistusta varten. Turvatyynyt saattavat olla
laukeamatta voimakkaassa törmäyksessä.

156
Tu r v a l l i s s u s
Polviturvatyyny *
Tu r v a tyynyn aktivointi
Polviturvatyyny laukeaa samanaikaisestietuturvatyynyjen kanssa.
Polviturvatyyny suojaa edest
ä tulevissa
voimakkaissa törmäyksissä kuljettajan polvia.
Polviturvatyyny on asennettu kojelautaan
ohjauspylvään alle. J
ärjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa ja etumatkustajaa,ja vähentää näin rintakehän vammoja.
Sivuturvatyynyt on asennettu etuistuimien
selkänojan kehykseen oven puolelle.

Laukeaminen
Turvatyyny laukeaa törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka kohdistuu joko kokonaan tai osittain
törmäysalueeseen B , kun törmäys osuu kohtisuorassa ja vaakatasossa auton
pituusakselin suunnassa ulkopuolelta
sis
äpuolle.
Sivuturvatyyny asettuu etumatkustajan ja
vastaavan ovilevyn väliin.

Törmäyksen tunnistusalueet
A.Etutörmäysalue
B.Sivutörmäysalue
*
Kohdemaan mukaan.
Sivuturvatyynyt

157
6
Tu r v a l l i s s u s
Lievissä sivutörmäyksissä tai -kolhaisuissa tai auton kääntyessäympäri, tur vatyyny saattaa olla laukeamatta. Myöskään taka- tai etutörmäyksessäturvatyyny ei laukea. J
ärjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa ja
matkustajia (lukuunottamatta takana
keskellä olevaa matkustajaa) ja rajoittaa näinpäähän kohdistuvia vammoja.
Ver hotur vatyynyt on sijoitettu ikkunapylväisiin ja katon reunaan.
Verhoturvatyynyt
Laukeaminen
Ver hotur vatyyny laukeaa samanaikaisesti
vastaavan sivuturvatyynyn kanssa
voimakkaassa sivutörmäyksessä, joka kohdistuu kokonaan tai osittain
sivutörmäysalueelle Bkohtisuoraan ja
vaakatasossa auton pituusakselin suhteen, ja auton ulkopuolelta sisäpuolelle.Verhoturvatyyny asettuu etu- taitakamatkustajan ja ikkunoiden väliin.

To i m i n t a häiriö

Jos tämä merkkivalo syttyy mittaristossa ja mittariston näytölle tulee tämä viesti, ota yhteyttä valtuutettuun PEUGEOT-huoltokorjaamoon tai valtuutettuun korjaamoonjärjestelmän tarkistusta varten, sillä on
mahdollista, etteivät tur vatyynyt laukea edes
voimakkaassa törmäyksessä.

158
Tu r v a l l i s s u s
Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein. Älä pidä mitään istujan ja tur vatyynyjen välissä (esimerkiksi lapsia, eläimiä,tavaroita). Ne saattaisivat estää tur vatyynyn toiminnan tai vahingoittaa matkustajaatyynyn täyttyessä. Tarkastuta turvatyynyjärjestelmän kunto ainakolarin tai autoon tehdyn murron jälkeen. Turvatyynyjärjestelmän työt on ehdottomasti annettava ainoastaan PEUGEOT-huoltoverkoston tai valtuutetun korjaamontehtäväksi.
Vaikka kaikkia turvallisuussääntöjä noudatettaisiin, pään alueen, rintakehän tai käsivarsien loukkaantumisvaara tai lievien palovammojen vaara on olemassa, kun turvatyyny laukeaa. Turvatyyny täyttyy
hyvin nopeasti (muutamassa sekunnin tuhannesosassa) ja myös tyhjenee yhtänopeasti. Siitä purkautuu samalla kuumaa kaasua tähän tarkoitukseen varatuistaaukoista.
Polviturvatyynyt *
Älä pidä polvia lähempänä ohjauspyörää kuin on tarpeen.


Etuturvatyynyt

Älä pidä ajaessasi kiinni ohjauspyörän haaroista tai jätä käsiä ohjauspyörän keskiön päälle.
Matkustaja ei saa asettaa jalkoja kojelaudalle. Vältä tupakointia autossa, sillä palavasavuke tai piippu saattaa aiheuttaa palo- tai muita vammoja tur vatyynyn lauetessa.
Älä irrota ohjauspyörää, puhkaise ohjauspyörän keskiötyynyä tai kohdistasiihen voimakkaita iskuja.

Jotta turvatyynyt toimivat tehokkaasti, noudata seuraavia turvallisuussääntöjä:
Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä sekä sivuturvatyynyjen laukeamisen kanssayhteensopivia istuinsuojia. Ota yhteys PEUGEOT-verkostoon, kun haluat tietoja autoosi sopivista istuinpäällisistä. Katso luvusta "Lisävarusteet". Älä kiinnitä tai liimaa mitään istuinten selkänojiin (vaatteita jne.). Tämä saattaisi aiheuttaa vammoja rintakehään tai käsivarsiin sivuturvatyynyn avautuessa.Pidä ylävartalo riittävän kaukana ovesta.

*

Kohdemaan mukaan


Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.Tämä saattaisi aiheuttaa vammoja päähänverhotur vatyynyn auetessa. Älä irrota katossa olevia tukikahvoja, jos neovat autossasi varusteena, sillä ne ovat osa verhotur vatyynyjen kiinnitystä.



Vältä kiinnittämästä painavia esineitä avaimeen, jotka voivat osoittautua vaarallisiksi lentäessään ir ti tur vatyynynlauetessa.
