PEUGEOT 4008 2012 Upute Za Rukovanje (in Croatian)

89
3
Komfor

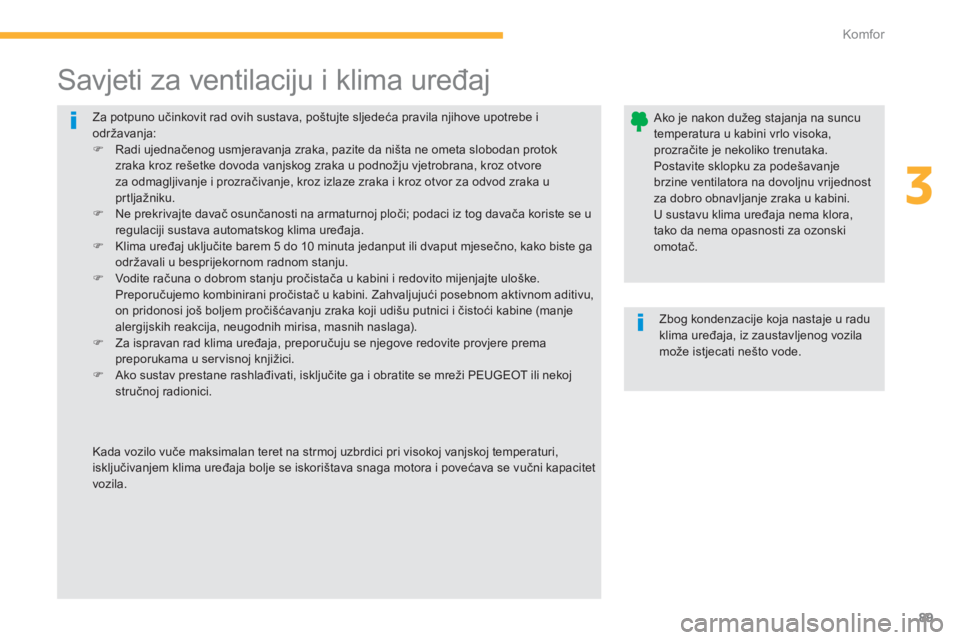

Za potpuno učinkovit rad ovih sustava, poštujte sljedeća pravila njihove upotrebe i održavanja: )
Radi ujednačenog usmjeravanja zraka, pazite da ništa ne ometa slobodan protok
zraka kroz rešetke dovoda vanjskog zraka u podnožju vjetrobrana, kroz otvore za odmagljivanje i prozračivanje, kroz izlaze zraka i kroz otvor za odvod zraka u prtljažniku. )
Ne prekrivajte davač osunčanosti na armaturnoj ploči; podaci iz tog davača koriste se uregulaciji sustava automatskog klima uređaja.)
Klima uređaj uključite barem 5 do 10 minuta jedanput ili dvaput mjesečno, kako biste ga održavali u besprijekornom radnom stanju. )
Vodite računa o dobrom stanju pročistača u kabini i redovito mijenjajte uloške. Preporučujemo kombinirani pročistač u kabini. Zahvaljujući posebnom aktivnom aditivu,on pridonosi još boljem pročišćavanju zraka koji udišu putnici i čistoći kabine (manjealergijskih reakcija, neugodnih mirisa, masnih naslaga). )
Za ispravan rad klima uređaja, preporučuju se njegove redovite provjere prema preporukama u servisnoj knji

90
Komfor

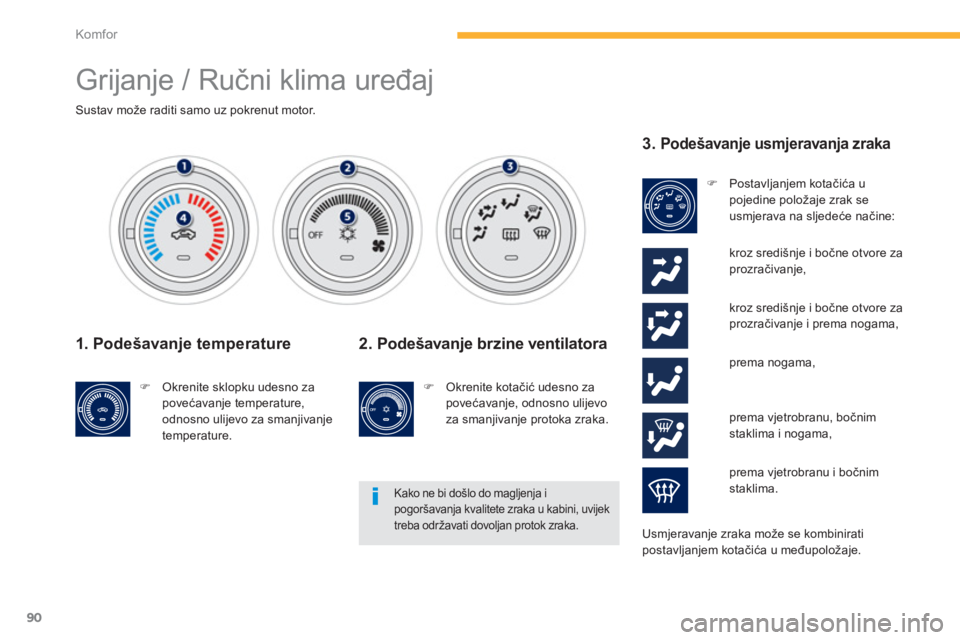

Grijanje / Ručni klima uređaj
Sustav može raditi samo uz pokrenut motor.

1. Podešavanje temperature
)
Okrenite sklopku udesno za
povećavanje temperature,odnosno ulijevo za smanjivanjetemperature.
Kako ne bi došlo do magljenja i pogoršavanja kvalitete zraka u kabini, uvijektreba održavati dovoljan protok zraka.


3. Podešavanje usmjeravanja zraka
)
Postavljanjem kotačića u
pojedine položaje zrak seusmjerava na sljedeće načine:
kroz središn
je i bočne otvore za
prozračivanje,
Usm
jeravanje zraka može se kombinirati postavljanjem kotačića u međupoložaje.


2. Podešavanje brzine ventilatora
)Okrenite kotačić udesno zapovećavanje, odnosno ulijevoza smanjivanje protoka zraka.
kroz središn
je i bočne otvore za
prozračivanje i prema nogama,

prema nogama,
prema v
jetrobranu, bočnim staklima i nogama,
prema v
jetrobranu i bočnim staklima.

91
3
Komfor

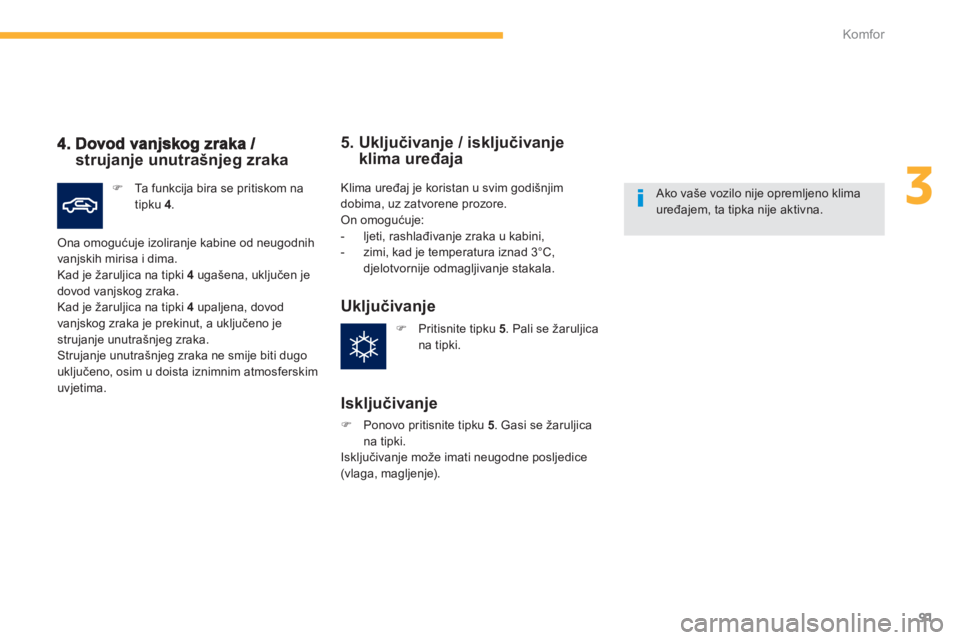

strujanje unutrašnjeg zraka
) Ta f u n k c ija bira se pritiskom na
tipku 4 .

Ona omogućuje izoliranje kabine od neugodnih
vanjskih mirisa i dima.
Kad je žaruljica na tipki 4
ugašena, uključen je
dovod vanjskog zraka.
Kad je

92
Komfor

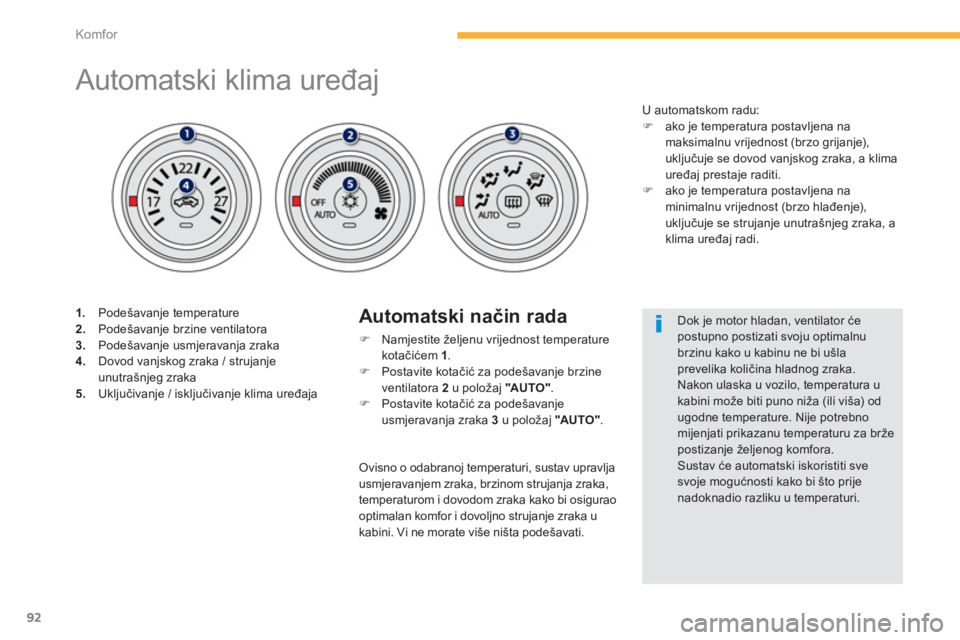

Automatski klima uređaj
1.
Podešavanje temperature2.
Podešavanje brzine ventilatora 3.Podešavanje usmjeravanja zraka 4.
Dovod vanjskog zraka / strujanje unutrašnjeg zraka 5.
Uključivanje / isključivanje klima uređaja


Automatski način rada
)
Namjestite željenu vrijednost temperature kotačićem 1.)
Postavite kotačić za podešavanje brzine
ventilatora 2u položaj "AU TO " .)
Postavite kotačić za podešavanje usmjeravanja zraka 3
u položaj "AUTO".


Dok je motor hladan, ventilator ćepostupno postizati svoju optimalnubrzinu kako u kabinu ne bi u

93
3
Komfor

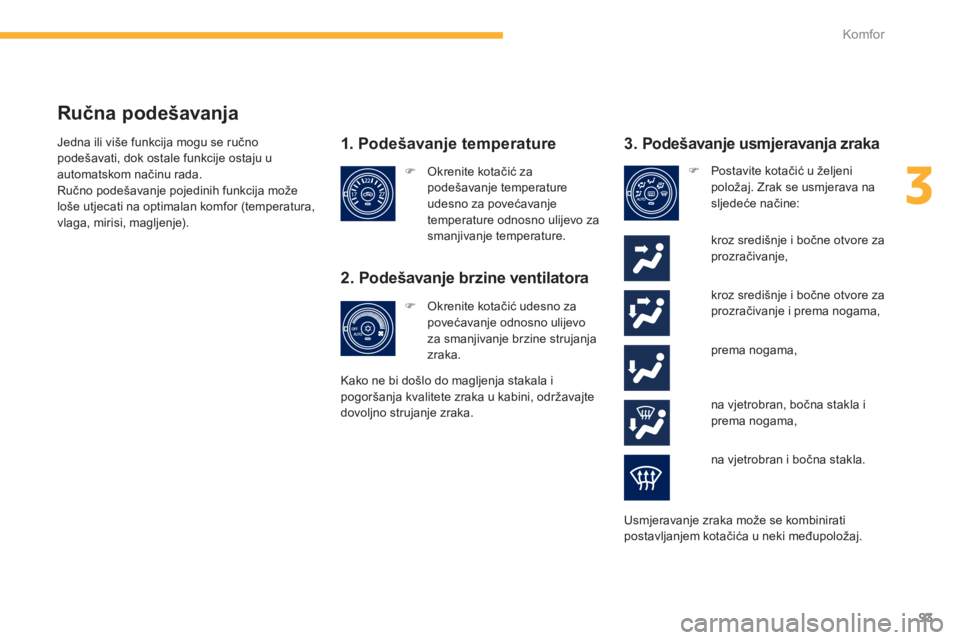

Ručna podešavanja
1. Podešavanje temperature
2. Podešavan
je brzine ventilatora kroz središnje i bočne otvore za
prozračivanje i prema nogama,
)Okrenite kotačić zapodešavanje temperature
udesno za povećavanje
temperature odnosno ulijevo za smanjivanje temperature.

)Okrenite kotačić udesno za povećavanje odnosno ulijevo
za smanjivanje brzine strujanja
zraka.
Kako ne bi došlo do ma
gljenja stakala i pogoršanja kvalitete zraka u kabini, održavajte
dovoljno strujanje zraka.


3. Podešavanje usmjeravanja zraka
)
Postavite kotačić u željeni
položaj. Zrak se usmjerava nasljedeće načine:
kroz središn
je i bočne otvore za
prozračivanje,
prema nogama,
na v
jetrobran, bočna stakla i
prema nogama,
na vjetrobran i bo
čna stakla.
Usm
jeravanje zraka mo

94
Komfor

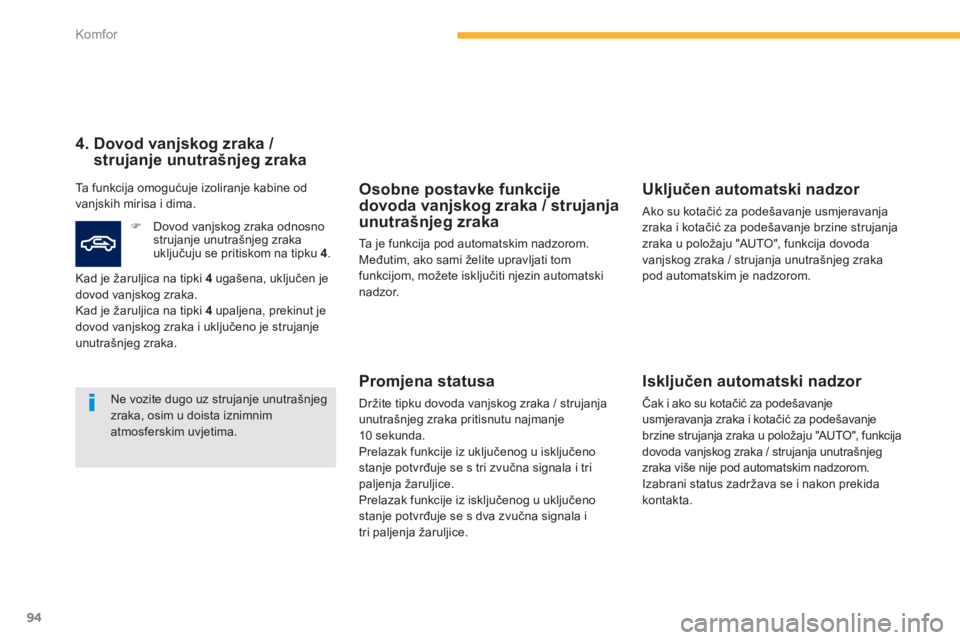

Osobne postavke funkcije
dovoda vanjskog zraka / strujanja unutrašnjeg zraka
Ta j e funkcija pod automatskim nadzorom. Međutim, ako sami želite upravljati tom
funkcijom, možete isključiti njezin automatski
nadzor.


Promjena statusa

Držite tipku dovoda vanjskog zraka / strujanjaunutrašnjeg zraka pritisnutu najmanje
1
0 sekunda.
Prelazak funkcije iz uključenog u isključeno
stanje potvrđuje se s tri zvučna signala i tri
paljenja žaruljice.
Prelazak funkcije iz isključenog u uključeno
stanje potvrđuje se s dva zvučna signala i
tri paljenja

95
3
Komfor

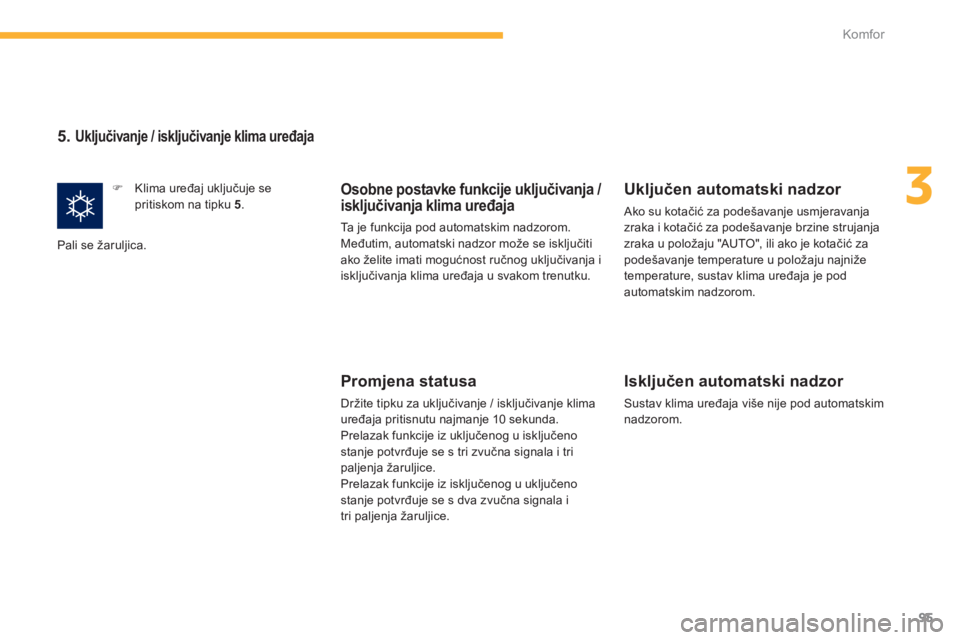

5.Uključivanje / isključivanje klima uređaja
)
Klima uređaj uključuje se
pritiskom na tipku 5 .

Pali se žarul
jica.
Osobne postavke funkcije uključivanja / isključivanja klima uređaja
Ta je funkcija pod automatskim nadzorom. Međutim, automatski nadzor može se isključitiako

96
Komfor

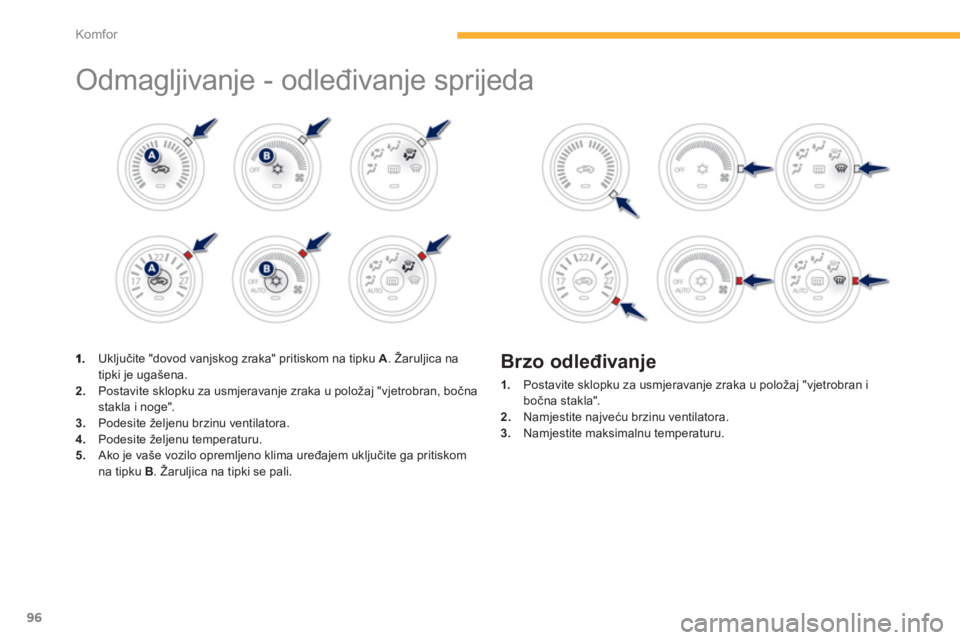

Odmagljivanje - odleđivanje sprijeda


Uključite "dovod vanjskog zraka" pritiskom na tipku A. Žaruljica na
tipki je ugašena.2. Postavite sklopku za usmjeravanje zraka u položaj "vjetrobran, bočna
stakla i noge".3.Podesite željenu brzinu ventilatora.4. Podesite željenu temperaturu. 5.
Ako je vaše vozilo opremljeno klima uređajem uključite ga pritiskom na tipku B. Žaruljica na tipki se pali.


Brzo odleđivanje
1.
Postavite sklopku za usmjeravanje zraka u položaj "vjetrobran ibočna stakla". 2.Namjestite najveću brzinu ventilatora.3.Namjestite maksimalnu temperaturu.

97
3
Komfor

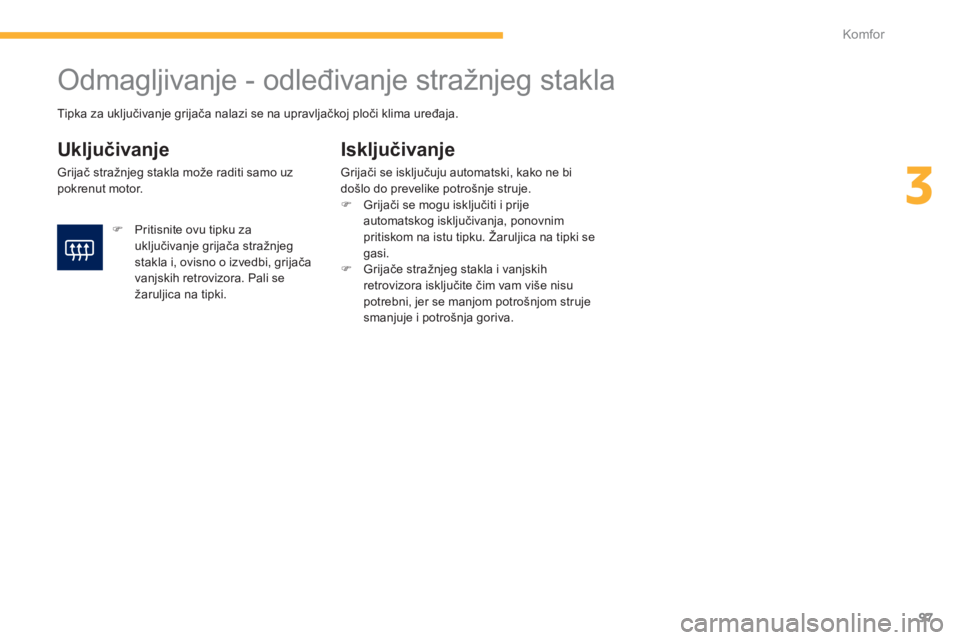

Odmagljivanje - odleđivanje stražnjeg stakla


Uključivanje
Grijač stražnjeg stakla može raditi samo uzpokrenut motor.
Isključivanje
Grijači se isključuju automatski, kako ne bi
došlo do prevelike potrošnje struje. ) Grijači se mogu isključiti i prije
automatskog isključivanja, ponovnim
pritiskom na istu tipku. Žaruljica na tipki se gasi. )
Grijače stražnjeg stakla i vanjskih retrovizora isključite čim vam više nisu
potrebni, jer se manjom potrošnjom struje smanjuje i potrošnja goriva. Tipka za ukl
jučivanje grijača nalazi se na upravljačkoj ploči klima uređaja.
)
Pritisnite ovu tipku zauključivanje grijača stražnjeg stakla i, ovisno o izvedbi, grijača
vanjskih retrovizora. Pali se žaruljica na tipki.

98
Komfor

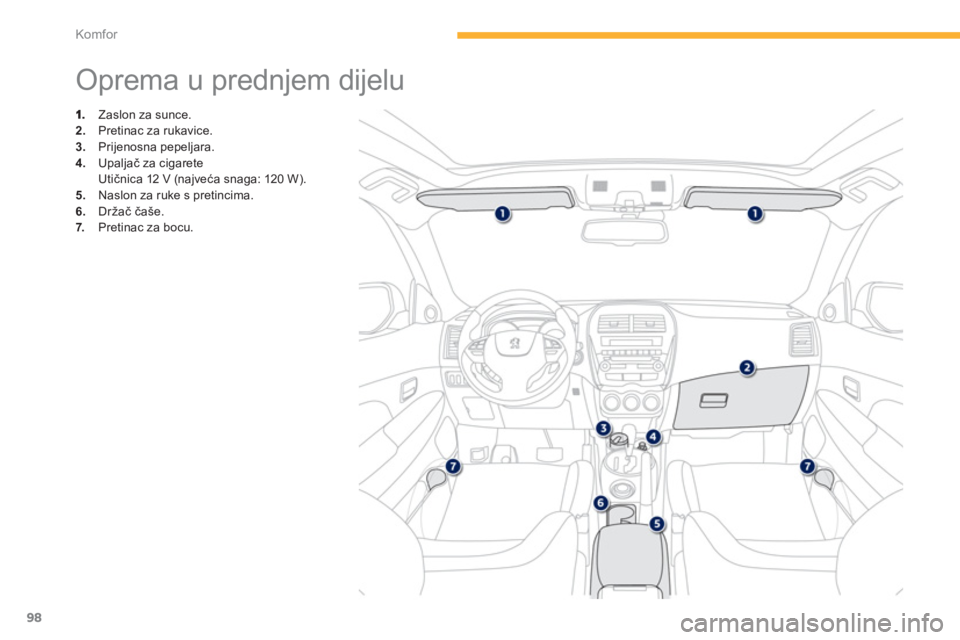

Oprema u prednjem dijelu

Zaslon za sunce. 2.
Pretinac za rukavice. 3.
Prijenosna pepeljara.
4.
Upaljač za cigarete
Utičnica 12 V (najveća snaga: 120 W). 5.
Naslon za ruke s pretincima.
6.Držač čaše.
7. Pretinac za bocu.
