Peugeot 407 2010 Handleiding (in Dutch)

1
22
Pictogram laden accu
Als dit pictogram bij draaiende motor
wordt weergegeven, wijst dit op een
storing in het laadcircuit (aansluitingen
accu, aandrijfriem).
Raadpleeg het PEUGEOT-netwerk. Pictogram te lage
bandenspanning
Dit pictogram wordt weergegeven als
de bandenspanning te laag is.
Met een melding op het multifunctio-
nele display wordt aangegeven welke
band(en) het betreft.
Raadpleeg de sticker op de midden-
stijl in de opening van het bestuur-
dersportier. Breng voor uw veiligheid
de banden zo snel mogelijk op de juis-
te spanning.
Pictogrammen elektronisch
stabiliteitsprogramma (ESP) Pictogram ESP ingeschakeld
Pictogram ESP actief
Pictogram ESP uitgeschakeld
Pictogram storing ESP
Pictogram
stuurbekrachtiging
Dit pictogram wordt weergegeven in het
geval van een storing in de stuurbekrach-
tiging.
Het pictogram is gekoppeld aan het
pictogram
STOP .
Raadpleeg het PEUGEOT-netwerk. Pictogram handrem
Dit pictogram wordt weergegeven als
de handrem (nog iets) is aangetrokken.
Het pictogram is gekoppeld aan het
pictogram remsysteem. Pictogram te laag
niveau ruiten- en
koplampsproeiervloeistof
Dit pictogram wordt bij het inschakelen
van de ruitenwissers weergegeven als
het niveau van de ruiten- en koplamp-
sproeiervloeistof te laag is.
Vul het reservoir bij.
Pictogram motorolieniveau
Dit pictogram wordt weergegeven als
het motorolieniveau te laag is.
PICTOGRAMMEN VAN HET DISPLAY VAN HET INSTRUMENTENPANEEL
Deze pictogrammen verschijnen op
het display van het instrumentenpa-
neel. Pictogram STOP
Als dit pictogram afzonderlijk wordt
weergegeven, wijst dit op een storing
in de stuurbekrachtiging.
Dit pictogram wordt weergegeven in
combinatie met de pictogrammen te
lage motoroliedruk, te hoge koelvloei-
stoftemperatuur, remsysteem of lekke
band. Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.
Pictogram lekke band
Dit pictogram wordt weergegeven in het
geval van (een) lekke band(en).
Op het multifunctionele display wordt
met een melding aangegeven welke
band(en) het betreft.
Het pictogram is gekoppeld aan het pic-
togram STOP .
Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.
Stop onmiddellijk.
Verwissel het wiel met de lekke band
en laat de lekke band repareren door
het PEUGEOT-netwerk.

1
23
Pictogram detectie te lage
bandenspanning
Dit pictogram wordt weergegeven als
een of meer bandenspanningssen-
soren afwezig of defect zijn of in het
geval van een storing in het detectie-
systeem.
Raadpleeg het PEUGEOT-netwerk. Pictogram elektronische
startblokkering
Dit pictogram wordt weergegeven in
het geval van een storing in de elek-
tronische startblokkering.
Raadpleeg het PEUGEOT-netwerk. Pictogram slijtage
remblokken vóór
Dit pictogram wordt weergegeven als
één of meer remblokken versleten zijn.
Laat ze voor uw veiligheid vervangen
door het PEUGEOT-netwerk.
Pictogram brandstofvuldop
(volgens uitvoering)
Bij draaiende motor wordt dit picto-
gram weergegeven als de brandstof-
vuldop niet goed is vastgedraaid of
niet aanwezig is.
Het pictogram is oranje als de wagen-
snelheid lager is dan 10 km/h en rood
als de wagensnelheid hoger is dan
10 km/h.
Pictogram water in
brandstoffi lter (dieselmotor)
Dit pictogram wordt weergegeven als
er water in het brandstoffi lter is te-
rechtgekomen. Er bestaat kans op
schade aan het inspuitsysteem.
Raadpleeg zo snel mogelijk het
PEUGEOT-netwerk. Pictogram portier/
achterklep geopend
Bij draaiende motor wordt dit picto-
gram weergegeven in combinatie met
een afbeelding op het multifunctionele
display.
Het pictogram is oranje als de wagen-
snelheid lager is dan 10 km/h en rood
als de wagensnelheid hoger is dan
10 km/h. Pictogram airbags
Dit pictogram wordt weergegeven in het
geval van een storing in de airbags.
Raadpleeg het PEUGEOT-netwerk.
Pictogram automatische
koplampverstelling
Dit pictogram wordt weergegeven in
het geval van een storing in de auto-
matische koplampverstelling.
Raadpleeg het PEUGEOT-netwerk.
Pictogram te lage
motoroliedruk
Dit pictogram wordt weergegeven als
de motoroliedruk onvoldoende is.
Het wordt weergeven in combinatie
met het pictogram STOP .
Als het pictogram wordt weergegeven
bij draaiende motor, stop dan onmid-
dellijk.
Vul indien nodig motorolie bij en raad-
pleeg zo snel mogelijk het PEUGEOT-
netwerk.

1
24

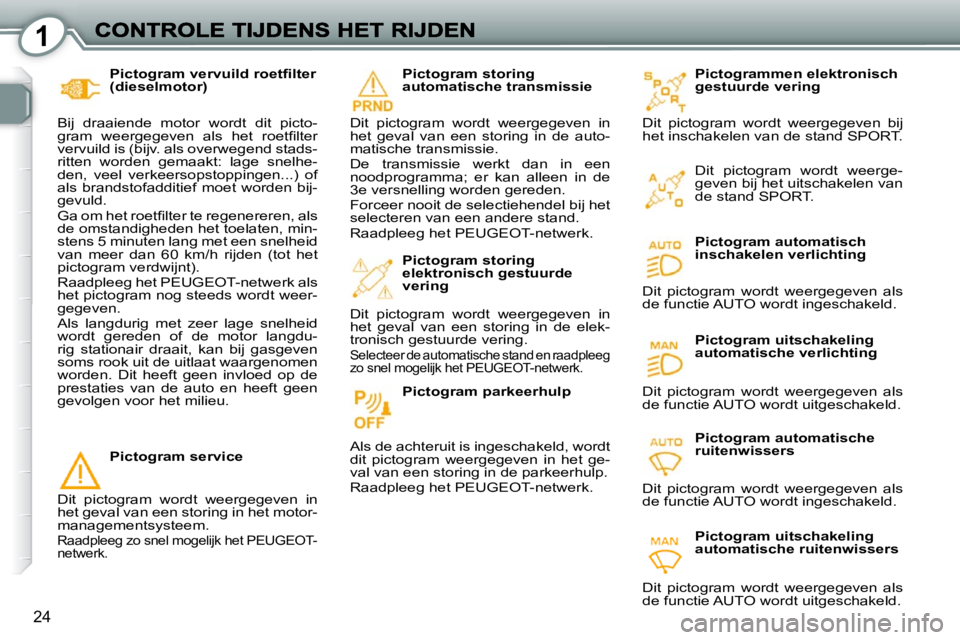

Pictogram vervuild roetfi lter
(dieselmotor)
Bij draaiende motor wordt dit picto-
gram weergegeven als het roetfi lter
vervuild is (bijv. als overwegend stads-
ritten worden gemaakt: lage snelhe-
den, veel verkeersopstoppingen...) of
als brandstofadditief moet worden bij-
gevuld.
Ga om het roetfi lter te regenereren, als
de omstandigheden het toelaten, min-
stens 5 minuten lang met een snelheid
van meer dan 60 km/h rijden (tot het
pictogram verdwijnt).
Raadpleeg het PEUGEOT-netwerk als
het pictogram nog steeds wordt weer-
gegeven.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdu-
rig stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties van de auto en heeft geen
gevolgen voor het milieu.
Pictogram service
Dit pictogram wordt weergegeven in
het geval van een storing in het motor-
managementsysteem.
Raadpleeg zo snel mogelijk het PEUGEOT-
netwerk.
Pictogram storing
automatische transmissie
Dit pictogram wordt weergegeven in
het geval van een storing in de auto-
matische transmissie.
De transmissie werkt dan in een
noodprogramma; er kan alleen in de
3e versnelling worden gereden.
Forceer nooit de selectiehendel bij het
selecteren van een andere stand.
Raadpleeg het PEUGEOT-netwerk. Pictogram storing
elektronisch gestuurde
vering
Dit pictogram wordt weergegeven in
het geval van een storing in de elek-
tronisch gestuurde vering.
Selecteer de automatische stand en raadpleeg
zo snel mogelijk het PEUGEOT-netwerk.
Pictogram parkeerhulp
Als de achteruit is ingeschakeld, wordt
dit pictogram weergegeven in het ge-
val van een storing in de parkeerhulp.
Raadpleeg het PEUGEOT-netwerk. Pictogrammen elektronisch
gestuurde vering
Dit pictogram wordt weergegeven bij
het inschakelen van de stand SPORT. Dit pictogram wordt weerge-
geven bij het uitschakelen van
de stand SPORT.
Pictogram automatisch
inschakelen verlichting
Pictogram uitschakeling
automatische verlichting
Pictogram automatische
ruitenwissers
Pictogram uitschakeling
automatische ruitenwissers
Dit pictogram wordt weergegeven als
de functie AUTO wordt ingeschakeld.
Dit pictogram wordt weergegeven als
de functie AUTO wordt uitgeschakeld.
Dit pictogram wordt weergegeven als
de functie AUTO wordt ingeschakeld.
Dit pictogram wordt weergegeven als
de functie AUTO wordt uitgeschakeld.

1
25
Dit pictogram wordt weergege-
ven in het geval van een sto-
ring in het schakelprogramma
van de automatische trans-
missie.

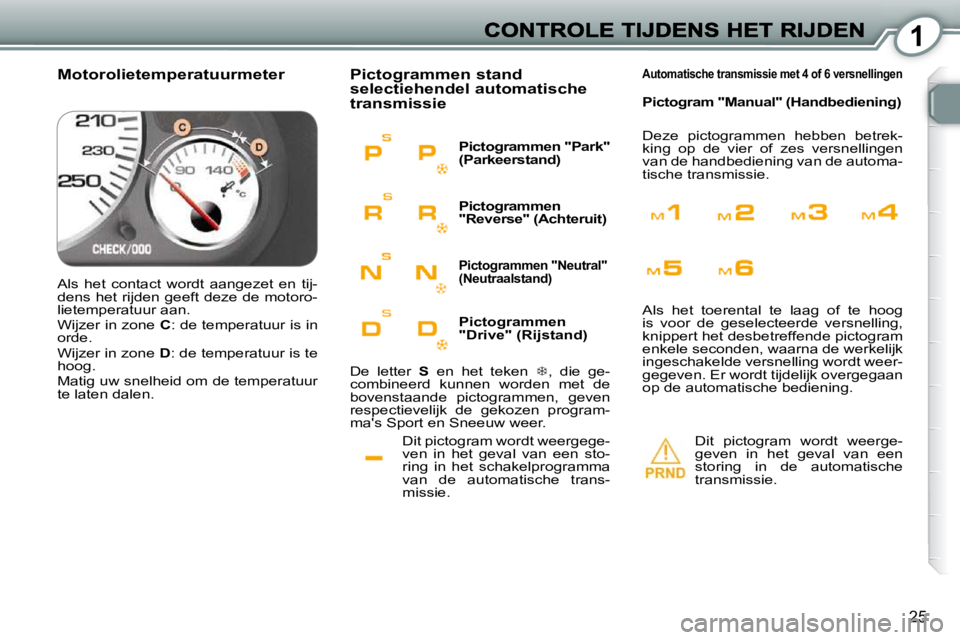

Pictogrammen stand selectiehendel automatische transmissie
Dit pictogram wordt weerge-
geven in het geval van een
storing in de automatische
transmissie.

Automatische transmissie met 4 of 6 versnellingen
Pictogrammen "Park"
(Parkeerstand)
Pictogrammen
"Reverse" (Achteruit)
Pictogrammen "Neutral"
(Neutraalstand)
Pictogrammen
"Drive" (Rijstand)
De letter S en het teken  , die ge-
combineerd kunnen worden met de
bovenstaande pictogrammen, geven
respectievelijk de gekozen program-
ma's Sport en Sneeuw weer. Deze pictogrammen hebben betrek-
king op de vier of zes versnellingen
van de handbediening van de automa-
tische transmissie.
Als het toerental te laag of te hoog
is voor de geselecteerde versnelling,
knippert het desbetreffende pictogram
enkele seconden, waarna de werkelijk
ingeschakelde versnelling wordt weer-
gegeven. Er wordt tijdelijk overgegaan
op de automatische bediening.
Motorolietemperatuurmeter
Als het contact wordt aangezet en tij-
dens het rijden geeft deze de motoro-
lietemperatuur aan.
Wijzer in zone
C : de temperatuur is in
orde.
Wijzer in zone D : de temperatuur is te
hoog.
Matig uw snelheid om de temperatuur
te laten dalen. Pictogram "Manual" (Handbediening)

1
26
ONDERHOUDSINDICATOR
Deze geeft aan hoeveel kilometer u
nog verwijderd bent van de eerstvol-
gende onderhoudscontrole volgens
het onderhoudsschema.
Op 0 zetten van de onderhoudsindicator
Het PEUGEOT- netwerk zet de onder-
houdsindicator na elke onderhouds-
beurt weer op 0.
Als u zelf de onderhoudscontrole
van uw auto hebt uitgevoerd, kan de
onderhoudsindicator op de volgende
wijze op 0 gezet worden:

 zet het contact af.

 druk op de resetknop van de dag-
teller en houd deze ingedrukt.

 zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsin-
dicator "=0" aangeeft; de sleutel ver-
dwijnt.
Na een indicatie van het motorolieni-
veau geeft het display de kilometer-
stand en de stand van de dagteller
aan.
Als de afstand tot de eerstvolgen-
de onderhoudscontrole is over-
schreden , knipperen elke keer als het
contact wordt aangezet gedurende
5 seconden de kilometerstand en de
sleutel.

Voorbeeld : als het contact wordt aan-
gezet, geeft het display weer dat er
300 km eerder een onderhoudscon-
trole uitgevoerd had moeten worden.
Na de onderhoudsindicator en het mo-
torolieniveau geeft de teller weer de
normale kilometerstand aan, maar het
lampje blijft branden.
Het onderhoud wordt berekend op ba-
sis van twee parameters:
- de totale kilometerstand,
- de verstreken tijd sinds de laatste onderhoudscontrole.
Afhankelijk van de gebruiksgewoon-
ten van de bestuurder kan de factor
tijd worden meegewogen bij de nog af
te leggen kilometers.
Werking
Zodra het contact wordt aangezet,
gaat het lampje (een sleutel die onder-
houdswerkzaamheden symboliseert)
gedurende 5 seconden branden. De
teller geeft (afgerond) het resterende
aantal kilometers tot de eerstvolgende
onderhoudscontrole aan.

Voorbeeld : bij het aanzetten van het
contact en gedurende 5 seconden
daarna geeft de teller aan dat er nog
900 km is af te leggen tot de eerstvol-
gende onderhoudscontrole.
Als u na deze handeling de
accu wilt loskoppelen, ver-
grendel dan de auto en wacht
minimaal vijf minuten. Het re-
setten van de onderhoudsindicator zal
anders niet worden opgeslagen.

1
27

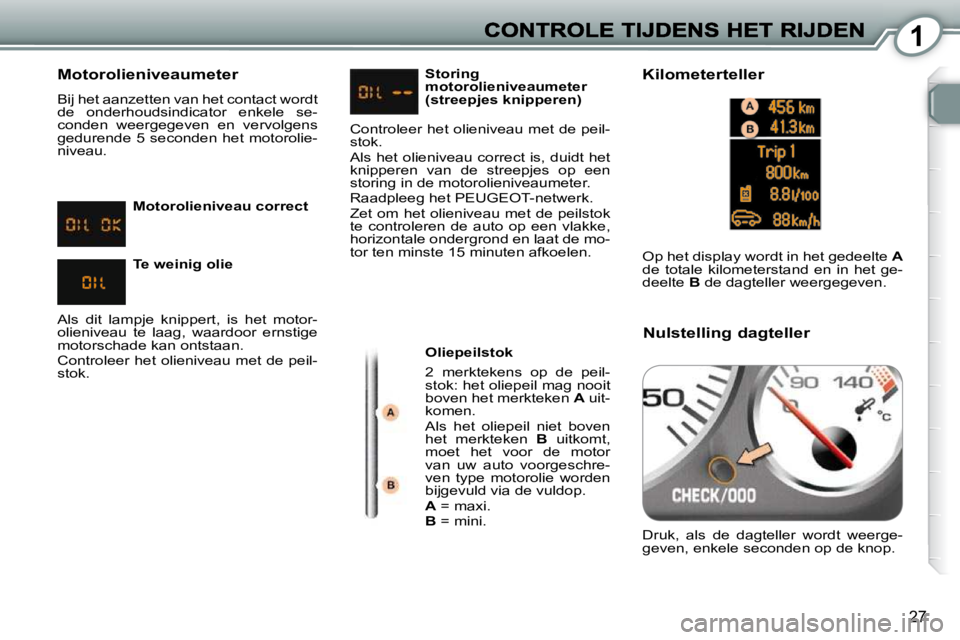

Motorolieniveaumeter
Bij het aanzetten van het contact wordt
de onderhoudsindicator enkele se-
conden weergegeven en vervolgens
gedurende 5 seconden het motorolie-
niveau. Oliepeilstok
2 merktekens op de peil-
stok: het oliepeil mag nooit
boven het merkteken A uit-
komen.
Als het oliepeil niet boven
het merkteken B uitkomt,
moet het voor de motor
van uw auto voorgeschre-
ven type motorolie worden
bijgevuld via de vuldop.

A = maxi.

B = mini.
Nulstelling dagteller
Motorolieniveau correct
Te weinig olie
Als dit lampje knippert, is het motor-
olieniveau te laag, waardoor ernstige
motorschade kan ontstaan.
Controleer het olieniveau met de peil-
stok. Storing
motorolieniveaumeter
(streepjes knipperen)
Controleer het olieniveau met de peil-
stok.
Als het olieniveau correct is, duidt het
knipperen van de streepjes op een
storing in de motorolieniveaumeter.
Raadpleeg het PEUGEOT-netwerk.
Zet om het olieniveau met de peilstok
te controleren de auto op een vlakke,
horizontale ondergrond en laat de mo-
tor ten minste 15 minuten afkoelen. Op het display wordt in het gedeelte A
de totale kilometerstand en in het ge-
deelte B de dagteller weergegeven.
Kilometerteller
Druk, als de dagteller wordt weerge-
geven, enkele seconden op de knop.

1
28

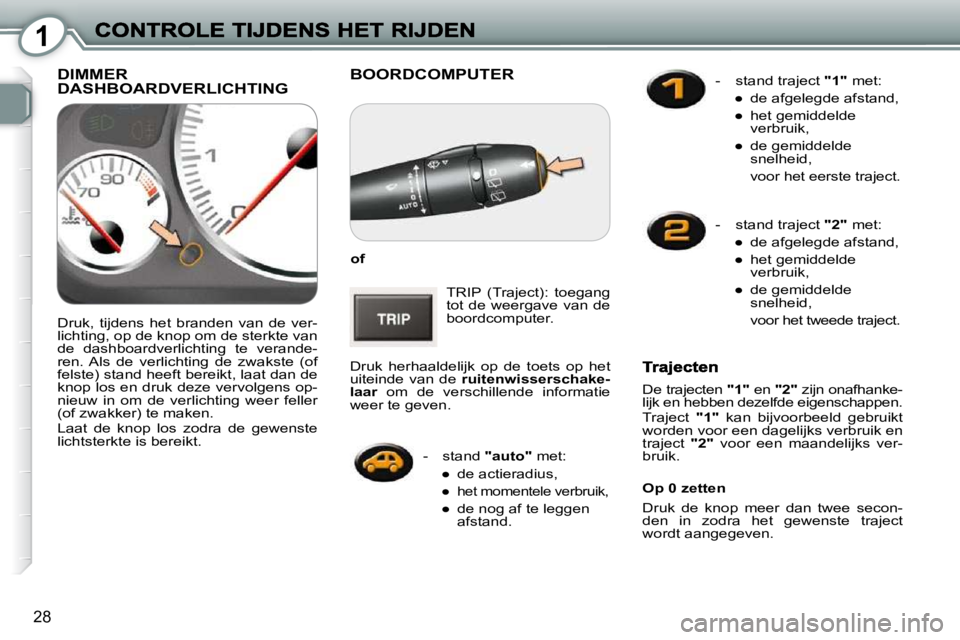

BOORDCOMPUTER

of
TRIP (Traject): toegang
tot de weergave van de
boordcomputer.
Druk herhaaldelijk op de toets op het
uiteinde van de ruitenwisserschake-
laar om de verschillende informatie
weer te geven.
DIMMER DASHBOARDVERLICHTING
Op 0 zetten
Druk de knop meer dan twee secon-
den in zodra het gewenste traject
wordt aangegeven.
Druk, tijdens het branden van de ver-
lichting, op de knop om de sterkte van
de dashboardverlichting te verande-
ren. Als de verlichting de zwakste (of
felste) stand heeft bereikt, laat dan de
knop los en druk deze vervolgens op-
nieuw in om de verlichting weer feller
(of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.
- stand "auto" met:

1
28
BOORDCOMPUTER

of
TRIP (Traject): toegang
tot de weergave van de
boordcomputer.
Druk herhaaldelijk op de toets op het
uiteinde van de ruitenwisserschake-
laar om de verschillende informatie
weer te geven.
DIMMER DASHBOARDVERLICHTING
Op 0 zetten
Druk de knop meer dan twee secon-
den in zodra het gewenste traject
wordt aangegeven.
Druk, tijdens het branden van de ver-
lichting, op de knop om de sterkte van
de dashboardverlichting te verande-
ren. Als de verlichting de zwakste (of
felste) stand heeft bereikt, laat dan de
knop los en druk deze vervolgens op-
nieuw in om de verlichting weer feller
(of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.
- stand "auto" met:

1
29

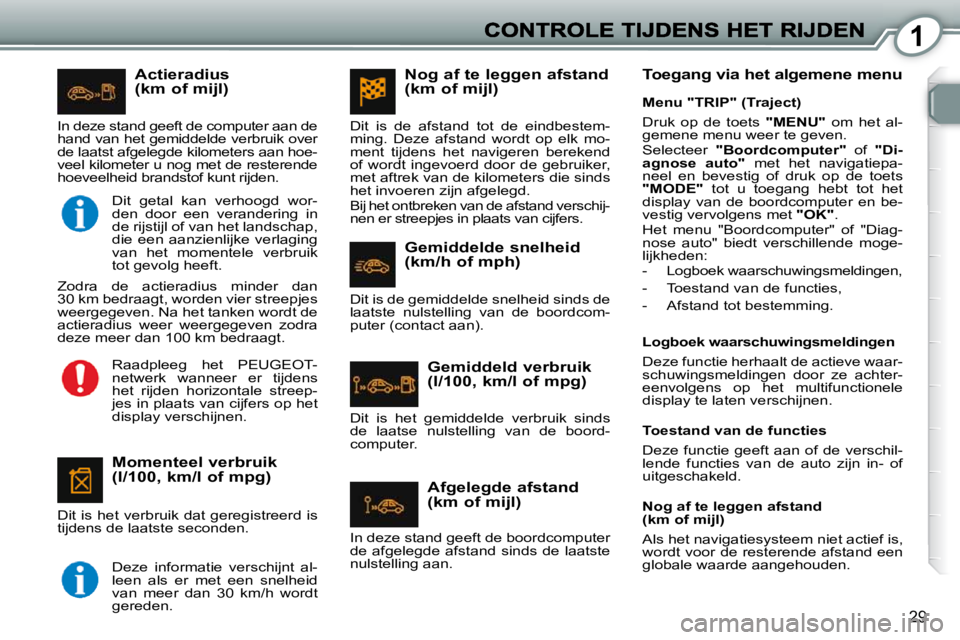

Actieradius (km of mijl)
Momenteel verbruik (l/100, km/l of mpg)
Dit is het verbruik dat geregistreerd is
tijdens de laatste seconden.
In deze stand geeft de computer aan de
hand van het gemiddelde verbruik over
de laatst afgelegde kilometers aan hoe-
veel kilometer u nog met de resterende
hoeveelheid brandstof kunt rijden.
Nog af te leggen afstand (km of mijl)
Gemiddelde snelheid (km/h of mph)
Menu "TRIP" (Traject)
Druk op de toets
"MENU" om het al-
gemene menu weer te geven.
Selecteer "Boordcomputer" of "Di-
agnose auto" met het navigatiepa-
neel en bevestig of druk op de toets

"MODE" tot u toegang hebt tot het
display van de boordcomputer en be-
vestig vervolgens met "OK" .
Het menu "Boordcomputer" of "Diag-
nose auto" biedt verschillende moge-
lijkheden:
- Logboek waarschuwingsmeldingen,
- Toestand van de functies,
- Afstand tot bestemming.
Gemiddeld verbruik (l/100, km/l of mpg)
Afgelegde afstand (km of mijl)
Logboek waarschuwingsmeldingen
Deze functie herhaalt de actieve waar-
schuwingsmeldingen door ze achter-
eenvolgens op het multifunctionele
display te laten verschijnen.
Toestand van de functies
Deze functie geeft aan of de verschil-
lende functies van de auto zijn in- of
uitgeschakeld.
Nog af te leggen afstand
(km of mijl)
Als het navigatiesysteem niet actief is,
wordt voor de resterende afstand een
globale waarde aangehouden.
Dit getal kan verhoogd wor-
den door een verandering in
de rijstijl of van het landschap,
die een aanzienlijke verlaging
van het momentele verbruik
tot gevolg heeft.
Zodra de actieradius minder dan
30 km bedraagt, worden vier streepjes
weergegeven. Na het tanken wordt de
actieradius weer weergegeven zodra
deze meer dan 100 km bedraagt.
Raadpleeg het PEUGEOT-
netwerk wanneer er tijdens
het rijden horizontale streep-
jes in plaats van cijfers op het
display verschijnen.
Deze informatie verschijnt al-
leen als er met een snelheid
van meer dan 30 km/h wordt
gereden. Dit is de afstand tot de eindbestem-
ming. Deze afstand wordt op elk mo-
ment tijdens het navigeren berekend
of wordt ingevoerd door de gebruiker,
met aftrek van de kilometers die sinds
het invoeren zijn afgelegd.
Bij het ontbreken van de afstand verschij-
nen er streepjes in plaats van cijfers.
Dit is het gemiddelde verbruik sinds
de laatse nulstelling van de boord-
computer.
In deze stand geeft de boordcomputer
de afgelegde afstand sinds de laatste
nulstelling aan.
Toegang via het algemene menu
Dit is de gemiddelde snelheid sinds de
laatste nulstelling van de boordcom-
puter (contact aan).

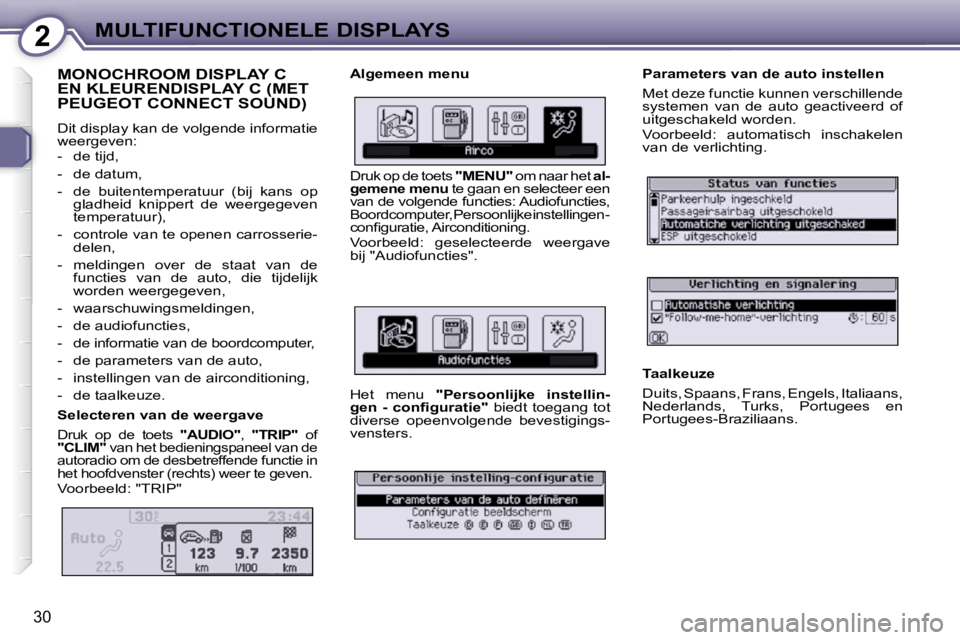

2MULTIFUNCTIONELE DISPLAYS
30
MONOCHROOM DISPLAY C EN KLEURENDISPLAY C (MET PEUGEOT CONNECT SOUND)
Dit display kan de volgende informatie
weergeven:
- de tijd,
- de datum,
- de buitentemperatuur (bij kans op gladheid knippert de weergegeven
temperatuur),
- controle van te openen carrosserie- delen,
- meldingen over de staat van de functies van de auto, die tijdelijk
worden weergegeven,
- waarschuwingsmeldingen,
- de audiofuncties,
- de informatie van de boordcomputer,
- de parameters van de auto,
- instellingen van de airconditioning,
- de taalkeuze. Algemeen menu Parameters van de auto instellen
Met deze functie kunnen verschillende
systemen van de auto geactiveerd of
uitgeschakeld worden.
Voorbeeld: automatisch inschakelen
van de verlichting.
Druk op de toets "MENU" om naar het al-
gemene menu te gaan en selecteer een
van de volgende functies: Audiofuncties,
Boordcomputer, Persoonlijke instellingen -
confi guratie, Airconditioning.
Voorbeeld: geselecteerde weergave
bij "Audiofuncties".
Het menu "Persoonlijke instellin-
gen - confi guratie" biedt toegang tot
diverse opeenvolgende bevestigings-
vensters.
Selecteren van de weergave
Druk op de toets "AUDIO" , "TRIP" of

"CLIM" van het bedieningspaneel van de
autoradio om de desbetreffende functie in
het hoofdvenster (rechts) weer te geven.
Voorbeeld: "TRIP" Taalkeuze
Duits, Spaans, Frans, Engels, Italiaans,
Nederlands, Turks, Portugees en
Portugees-Braziliaans.
