IN EEN OOGOPSLAG
Automatische airconditioning
De automatische airconditioning verbe-
tert het comfort en zorgt voor voldoende
luchtcirculatie in het interieur.
Snelheidsregelaar/-begrenzer
Met behulp van de snelheidsregelaar
kan de bestuurder met een constante
vooraf ingestelde snelheid rijden zon-
der gas te hoeven geven.
De snelheidsbegrenzer voorkomt dat
de auto de door de bestuurder ingestel-
de maximale snelheid overschrijdt. Audio- en
communicatiesystemen
Deze systemen zijn van de modern-
ste technieken voorzien: autoradio met
MP3-afspeelmogelijkheid, handsfree
Bluetooth-telefoon, kleurendisplay, au-
diosysteem, AUX-aansluitingen.
Automatische transmissie met
4 of 6 versnellingen
Deze transmissies beschikken over een
auto-adaptatieve werking en zijn ge-
schikt voor een dynamische rijstijl.

 36

 98
 137

 95
INTERIEUR

IN EEN OOGOPSLAG
COCKPIT
1. Multifunctioneel display.

2. Audio- en telematicasysteem.

3. Bediening automatische
airconditioning.

4. Uitschakeling geluidssignaal
parkeerhulp.
Schakelaar centrale vergrendeling.
Schakelaar alarm.
Alarmknipperlichten.
Schakelaar stand SPORT elektronisch gestuurde vering.
Uitschakeling ESP.
Kinderslot.

5. Asbak/Aansteker voor
(max. 100 W).

6. Versnellingshendel.

7. Handrem.

8. Wegklapbare beker-/
fl essenhouder.

9. Armsteun met opbergvak en
USB-aansluiting.

10. Aansluiting 12 V (max. 100 W).

11. Asbak achter.
 139

 213
Peugeot Connect Com
Peugeot Connect Nav
 184
Peugeot Connect Sound

IN EEN OOGOPSLAG

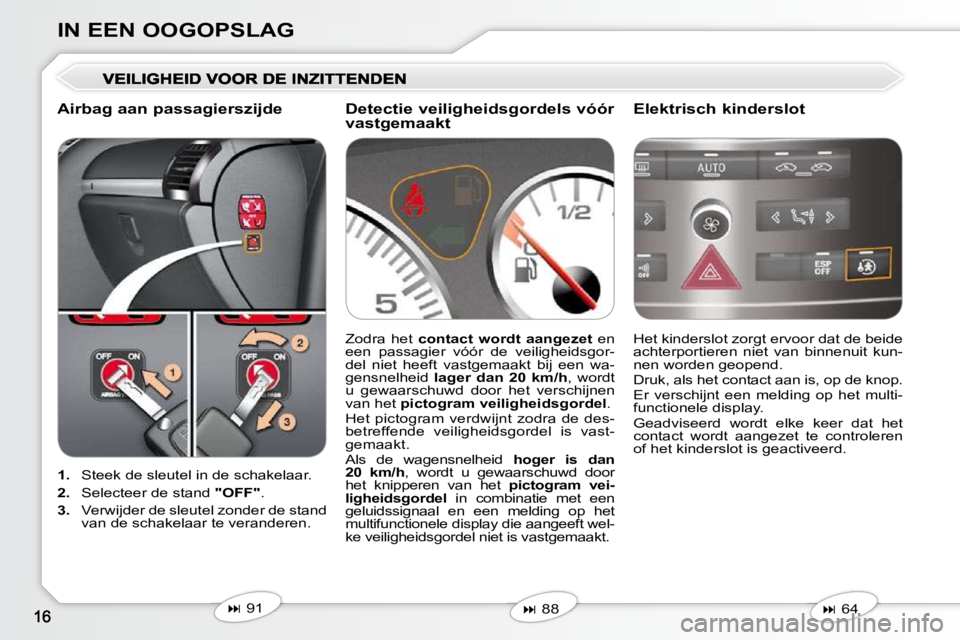

1. Steek de sleutel in de schakelaar.

2. Selecteer de stand "OFF" .

3. Verwijder de sleutel zonder de stand
van de schakelaar te veranderen. Het kinderslot zorgt ervoor dat de beide
achterportieren niet van binnenuit kun-
nen worden geopend.
Druk, als het contact aan is, op de knop.
Er verschijnt een melding op het multi-
functionele display.
Geadviseerd wordt elke keer dat het
contact wordt aangezet te controleren
of het kinderslot is geactiveerd.
Zodra het
contact wordt aangezet en
een passagier vóór de veiligheidsgor-
del niet heeft vastgemaakt bij een wa-
gensnelheid lager dan 20 km/h , wordt
u gewaarschuwd door het verschijnen
van het pictogram veiligheidsgordel .
Het pictogram verdwijnt zodra de des-
betreffende veiligheidsgordel is vast-
gemaakt.
Als de wagensnelheid hoger is dan
20 km/h , wordt u gewaarschuwd door
het knipperen van het pictogram vei-
ligheidsgordel in combinatie met een
geluidssignaal en een melding op het
multifunctionele display die aangeeft wel-
ke veiligheidsgordel niet is vastgemaakt.
Detectie veiligheidsgordels vóór
vastgemaakt

 91

 88
 64
Airbag aan passagierszijde
Elektrisch kinderslot

1
19

1. Koelvloeistoftemperatuurmeter.

2. Pictogrammen ingeschakelde
verlichting:
dimlicht.
grootlicht.
mistlampen vóór.
mistachterlicht.

3. Toerenteller.

4. Pictogrammen:
veiligheidsgordels vóór niet vastgemaakt.
brandstofreserve.
richtingaanwijzer links.

5. Brandstofniveaumeter.
INSTRUMENTENPANELEN BENZINE/DIESEL HANDGESCHAKELDE VERSNELLINGSBAK/AUTOMATISCHE TRANSMISSIE

10. Knop CHECK en nulstelling
dagteller en onderhoudsindicator.

11. Display instrumentenpaneel:
Kilometerteller.
Dagteller.
Pictogram stand selectiehendel automatische transmissie.
Aanwijzing snelheidsregelaar/- begrenzer.
Onderhoudsindicator.
Aanwijzing rijrichting (navigatiesysteem).
CHECK (automatische controle van de auto).
Informatie boordcomputer.
Waarschuwingen en meldingen.

12. Dimmer dashboardverlichting.

6. Pictogrammen:
handrem aangetrokken, te laag remvloeistofniveau of storing
elektronische remdrukregelaar.
richtingaanwijzer rechts.

7. Snelheidsmeter.

8. Pictogrammen:
emissieregeling.
antiblokkeersysteem (ABS).
uitschakeling airbag passagierszijde.
voorgloeien dieselmotor.

9. Motorolietemperatuurmeter.

1
20

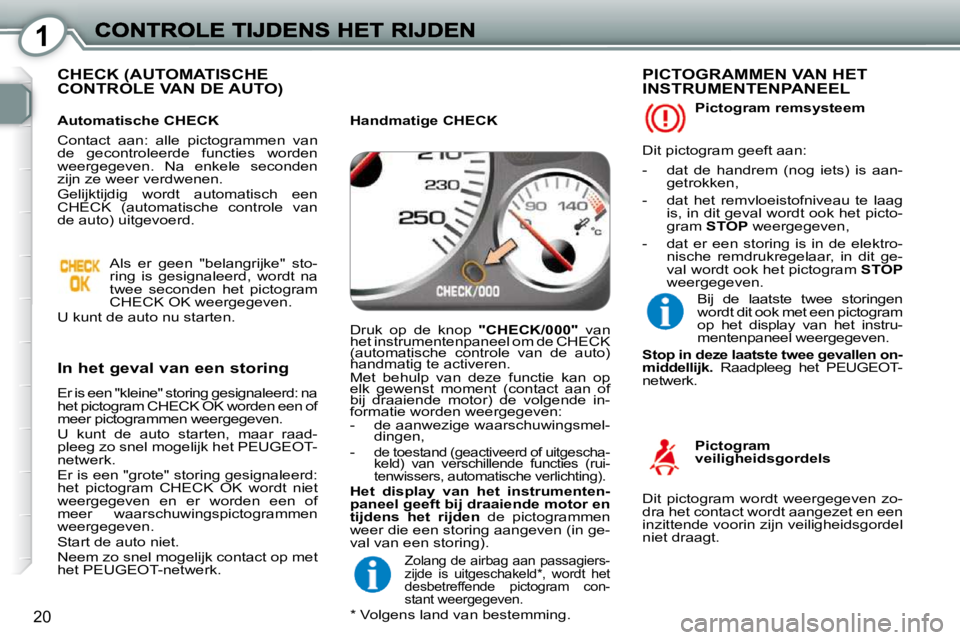

CHECK (AUTOMATISCHE CONTROLE VAN DE AUTO)
In het geval van een storing
Er is een "kleine" storing gesignaleerd: na
het pictogram CHECK OK worden een of
meer pictogrammen weergegeven.
U kunt de auto starten, maar raad-
pleeg zo snel mogelijk het PEUGEOT-
netwerk.
Er is een "grote" storing gesignaleerd:
het pictogram CHECK OK wordt niet
weergegeven en er worden een of
meer waarschuwingspictogrammen
weergegeven.
Start de auto niet.
Neem zo snel mogelijk contact op met
het PEUGEOT-netwerk.
Automatische CHECK
Contact aan: alle pictogrammen van
de gecontroleerde functies worden
weergegeven. Na enkele seconden
zijn ze weer verdwenen.
Gelijktijdig wordt automatisch een
CHECK (automatische controle van
de auto) uitgevoerd.
Als er geen "belangrijke" sto-
ring is gesignaleerd, wordt na
twee seconden het pictogram
CHECK OK weergegeven.
U kunt de auto nu starten. Druk op de knop "CHECK/000" van
het instrumentenpaneel om de CHECK
(automatische controle van de auto)
handmatig te activeren.
Met behulp van deze functie kan op
elk gewenst moment (contact aan of
bij draaiende motor) de volgende in-
formatie worden weergegeven:
- de aanwezige waarschuwingsmel- dingen,
-
de toestand (geactiveerd of uitgescha-
keld) van verschillende functies (rui-
tenwissers, automatische verlichting).
Handmatige CHECK
Zolang de airbag aan passagiers-
zijde is uitgeschakeld * , wordt het
desbetreffende pictogram con-
stant weergegeven.

Het display van het instrumenten-
paneel geeft bij draaiende motor en
tijdens het rijden de pictogrammen
weer die een storing aangeven (in ge-
val van een storing). Pictogram remsysteem
PICTOGRAMMEN VAN HET INSTRUMENTENPANEEL
Dit pictogram geeft aan:
- dat de handrem (nog iets) is aan-
getrokken,
- dat het remvloeistofniveau te laag is, in dit geval wordt ook het picto-
gram STOP weergegeven,
- dat er een storing is in de elektro- nische remdrukregelaar, in dit ge-
val wordt ook het pictogram STOP
weergegeven.
Pictogram
veiligheidsgordels
Dit pictogram wordt weergegeven zo-
dra het contact wordt aangezet en een
inzittende voorin zijn veiligheidsgordel
niet draagt. Bij de laatste twee storingen
wordt dit ook met een pictogram
op het display van het instru-
mentenpaneel weergegeven.

Stop in deze laatste twee gevallen on-
middellijk. Raadpleeg het PEUGEOT-
netwerk.
* Volgens land van bestemming.

1
20
CHECK (AUTOMATISCHE CONTROLE VAN DE AUTO)
In het geval van een storing
Er is een "kleine" storing gesignaleerd: na
het pictogram CHECK OK worden een of
meer pictogrammen weergegeven.
U kunt de auto starten, maar raad-
pleeg zo snel mogelijk het PEUGEOT-
netwerk.
Er is een "grote" storing gesignaleerd:
het pictogram CHECK OK wordt niet
weergegeven en er worden een of
meer waarschuwingspictogrammen
weergegeven.
Start de auto niet.
Neem zo snel mogelijk contact op met
het PEUGEOT-netwerk.
Automatische CHECK
Contact aan: alle pictogrammen van
de gecontroleerde functies worden
weergegeven. Na enkele seconden
zijn ze weer verdwenen.
Gelijktijdig wordt automatisch een
CHECK (automatische controle van
de auto) uitgevoerd.
Als er geen "belangrijke" sto-
ring is gesignaleerd, wordt na
twee seconden het pictogram
CHECK OK weergegeven.
U kunt de auto nu starten. Druk op de knop "CHECK/000" van
het instrumentenpaneel om de CHECK
(automatische controle van de auto)
handmatig te activeren.
Met behulp van deze functie kan op
elk gewenst moment (contact aan of
bij draaiende motor) de volgende in-
formatie worden weergegeven:
- de aanwezige waarschuwingsmel- dingen,
-
de toestand (geactiveerd of uitgescha-
keld) van verschillende functies (rui-
tenwissers, automatische verlichting).
Handmatige CHECK
Zolang de airbag aan passagiers-
zijde is uitgeschakeld * , wordt het
desbetreffende pictogram con-
stant weergegeven.

Het display van het instrumenten-
paneel geeft bij draaiende motor en
tijdens het rijden de pictogrammen
weer die een storing aangeven (in ge-
val van een storing). Pictogram remsysteem
PICTOGRAMMEN VAN HET INSTRUMENTENPANEEL
Dit pictogram geeft aan:
- dat de handrem (nog iets) is aan-
getrokken,
- dat het remvloeistofniveau te laag is, in dit geval wordt ook het picto-
gram STOP weergegeven,
- dat er een storing is in de elektro- nische remdrukregelaar, in dit ge-
val wordt ook het pictogram STOP
weergegeven.
Pictogram
veiligheidsgordels
Dit pictogram wordt weergegeven zo-
dra het contact wordt aangezet en een
inzittende voorin zijn veiligheidsgordel
niet draagt. Bij de laatste twee storingen
wordt dit ook met een pictogram
op het display van het instru-
mentenpaneel weergegeven.

Stop in deze laatste twee gevallen on-
middellijk. Raadpleeg het PEUGEOT-
netwerk.
* Volgens land van bestemming.

1
21

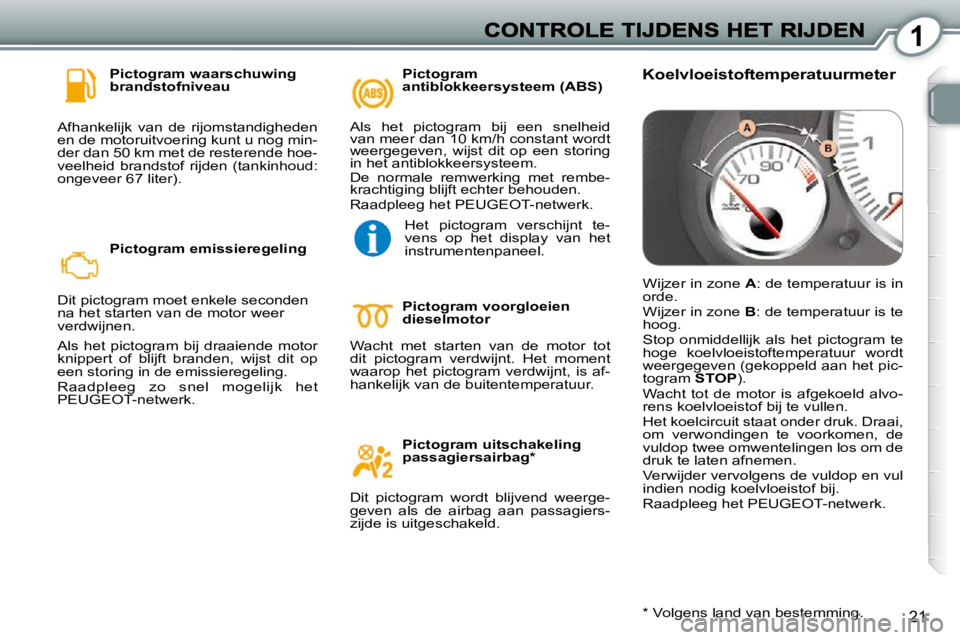

Pictogram waarschuwing
brandstofniveau
Afhankelijk van de rijomstandigheden
en de motoruitvoering kunt u nog min-
der dan 50 km met de resterende hoe-
veelheid brandstof rijden (tankinhoud:
ongeveer 67 liter).
Pictogram emissieregeling
Dit pictogram moet enkele seconden
na het starten van de motor weer
verdwijnen.
Als het pictogram bij draaiende motor
knippert of blijft branden, wijst dit op
een storing in de emissieregeling.
Raadpleeg zo snel mogelijk het
PEUGEOT-netwerk. Pictogram voorgloeien
dieselmotor
Wacht met starten van de motor tot
dit pictogram verdwijnt. Het moment
waarop het pictogram verdwijnt, is af-
hankelijk van de buitentemperatuur.
Pictogram uitschakeling
passagiersairbag *
Dit pictogram wordt blijvend weerge-
geven als de airbag aan passagiers-
zijde is uitgeschakeld.
Als het pictogram bij een snelheid
van meer dan 10 km/h constant wordt
weergegeven, wijst dit op een storing
in het antiblokkeersysteem.
De normale remwerking met rembe-
krachtiging blijft echter behouden.
Raadpleeg het PEUGEOT-netwerk.
Pictogram
antiblokkeersysteem (ABS)
* Volgens land van bestemming.
Het pictogram verschijnt te-
vens op het display van het
instrumentenpaneel. Koelvloeistoftemperatuurmeter
Wijzer in zone
A : de temperatuur is in
orde.
Wijzer in zone B : de temperatuur is te
hoog.
Stop onmiddellijk als het pictogram te
hoge koelvloeistoftemperatuur wordt
weergegeven (gekoppeld aan het pic-
togram STOP ).
Wacht tot de motor is afgekoeld alvo-
rens koelvloeistof bij te vullen.
Het koelcircuit staat onder druk. Draai,
om verwondingen te voorkomen, de
vuldop twee omwentelingen los om de
druk te laten afnemen.
Verwijder vervolgens de vuldop en vul
indien nodig koelvloeistof bij.
Raadpleeg het PEUGEOT-netwerk.

1
21
Pictogram waarschuwing
brandstofniveau
Afhankelijk van de rijomstandigheden
en de motoruitvoering kunt u nog min-
der dan 50 km met de resterende hoe-
veelheid brandstof rijden (tankinhoud:
ongeveer 67 liter).
Pictogram emissieregeling
Dit pictogram moet enkele seconden
na het starten van de motor weer
verdwijnen.
Als het pictogram bij draaiende motor
knippert of blijft branden, wijst dit op
een storing in de emissieregeling.
Raadpleeg zo snel mogelijk het
PEUGEOT-netwerk. Pictogram voorgloeien
dieselmotor
Wacht met starten van de motor tot
dit pictogram verdwijnt. Het moment
waarop het pictogram verdwijnt, is af-
hankelijk van de buitentemperatuur.
Pictogram uitschakeling
passagiersairbag *
Dit pictogram wordt blijvend weerge-
geven als de airbag aan passagiers-
zijde is uitgeschakeld.
Als het pictogram bij een snelheid
van meer dan 10 km/h constant wordt
weergegeven, wijst dit op een storing
in het antiblokkeersysteem.
De normale remwerking met rembe-
krachtiging blijft echter behouden.
Raadpleeg het PEUGEOT-netwerk.
Pictogram
antiblokkeersysteem (ABS)
* Volgens land van bestemming.
Het pictogram verschijnt te-
vens op het display van het
instrumentenpaneel. Koelvloeistoftemperatuurmeter
Wijzer in zone
A : de temperatuur is in
orde.
Wijzer in zone B : de temperatuur is te
hoog.
Stop onmiddellijk als het pictogram te
hoge koelvloeistoftemperatuur wordt
weergegeven (gekoppeld aan het pic-
togram STOP ).
Wacht tot de motor is afgekoeld alvo-
rens koelvloeistof bij te vullen.
Het koelcircuit staat onder druk. Draai,
om verwondingen te voorkomen, de
vuldop twee omwentelingen los om de
druk te laten afnemen.
Verwijder vervolgens de vuldop en vul
indien nodig koelvloeistof bij.
Raadpleeg het PEUGEOT-netwerk.

1
22
Pictogram laden accu
Als dit pictogram bij draaiende motor
wordt weergegeven, wijst dit op een
storing in het laadcircuit (aansluitingen
accu, aandrijfriem).
Raadpleeg het PEUGEOT-netwerk. Pictogram te lage
bandenspanning
Dit pictogram wordt weergegeven als
de bandenspanning te laag is.
Met een melding op het multifunctio-
nele display wordt aangegeven welke
band(en) het betreft.
Raadpleeg de sticker op de midden-
stijl in de opening van het bestuur-
dersportier. Breng voor uw veiligheid
de banden zo snel mogelijk op de juis-
te spanning.
Pictogrammen elektronisch
stabiliteitsprogramma (ESP) Pictogram ESP ingeschakeld
Pictogram ESP actief
Pictogram ESP uitgeschakeld
Pictogram storing ESP
Pictogram
stuurbekrachtiging
Dit pictogram wordt weergegeven in het
geval van een storing in de stuurbekrach-
tiging.
Het pictogram is gekoppeld aan het
pictogram
STOP .
Raadpleeg het PEUGEOT-netwerk. Pictogram handrem
Dit pictogram wordt weergegeven als
de handrem (nog iets) is aangetrokken.
Het pictogram is gekoppeld aan het
pictogram remsysteem. Pictogram te laag
niveau ruiten- en
koplampsproeiervloeistof
Dit pictogram wordt bij het inschakelen
van de ruitenwissers weergegeven als
het niveau van de ruiten- en koplamp-
sproeiervloeistof te laag is.
Vul het reservoir bij.
Pictogram motorolieniveau
Dit pictogram wordt weergegeven als
het motorolieniveau te laag is.

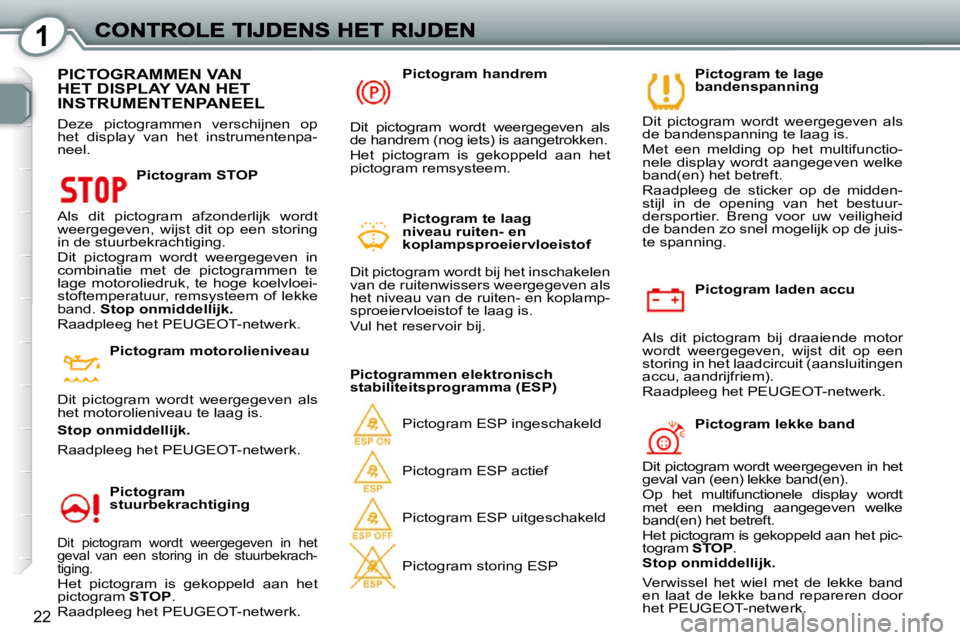

PICTOGRAMMEN VAN HET DISPLAY VAN HET INSTRUMENTENPANEEL
Deze pictogrammen verschijnen op
het display van het instrumentenpa-
neel. Pictogram STOP
Als dit pictogram afzonderlijk wordt
weergegeven, wijst dit op een storing
in de stuurbekrachtiging.
Dit pictogram wordt weergegeven in
combinatie met de pictogrammen te
lage motoroliedruk, te hoge koelvloei-
stoftemperatuur, remsysteem of lekke
band. Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.
Pictogram lekke band
Dit pictogram wordt weergegeven in het
geval van (een) lekke band(en).
Op het multifunctionele display wordt
met een melding aangegeven welke
band(en) het betreft.
Het pictogram is gekoppeld aan het pic-
togram STOP .
Stop onmiddellijk.
Raadpleeg het PEUGEOT-netwerk.
Stop onmiddellijk.
Verwissel het wiel met de lekke band
en laat de lekke band repareren door
het PEUGEOT-netwerk.

1
23

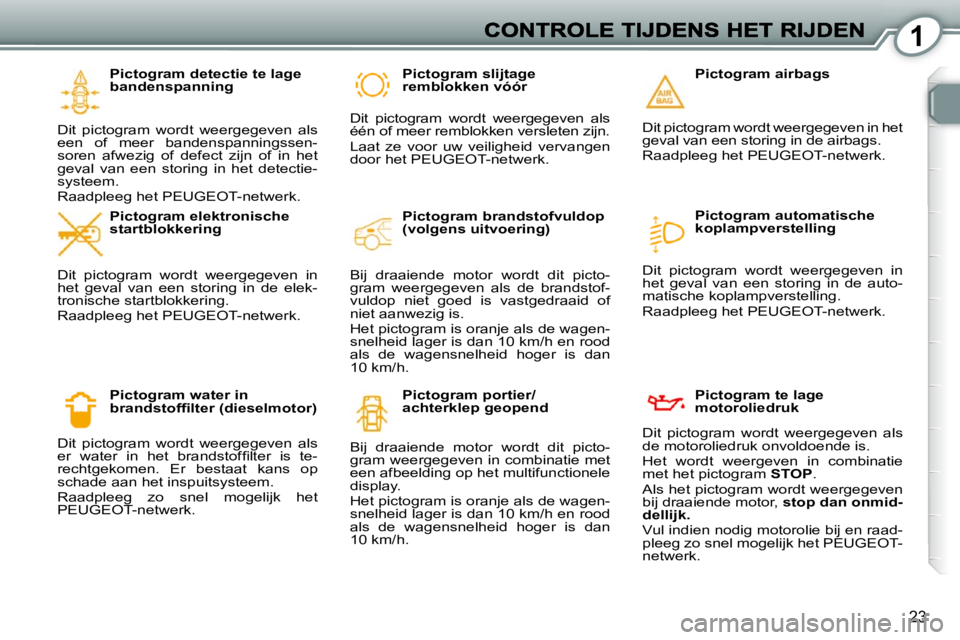

Pictogram detectie te lage
bandenspanning
Dit pictogram wordt weergegeven als
een of meer bandenspanningssen-
soren afwezig of defect zijn of in het
geval van een storing in het detectie-
systeem.
Raadpleeg het PEUGEOT-netwerk. Pictogram elektronische
startblokkering
Dit pictogram wordt weergegeven in
het geval van een storing in de elek-
tronische startblokkering.
Raadpleeg het PEUGEOT-netwerk. Pictogram slijtage
remblokken vóór
Dit pictogram wordt weergegeven als
één of meer remblokken versleten zijn.
Laat ze voor uw veiligheid vervangen
door het PEUGEOT-netwerk.
Pictogram brandstofvuldop
(volgens uitvoering)
Bij draaiende motor wordt dit picto-
gram weergegeven als de brandstof-
vuldop niet goed is vastgedraaid of
niet aanwezig is.
Het pictogram is oranje als de wagen-
snelheid lager is dan 10 km/h en rood
als de wagensnelheid hoger is dan
10 km/h.
Pictogram water in
brandstoffi lter (dieselmotor)
Dit pictogram wordt weergegeven als
er water in het brandstoffi lter is te-
rechtgekomen. Er bestaat kans op
schade aan het inspuitsysteem.
Raadpleeg zo snel mogelijk het
PEUGEOT-netwerk. Pictogram portier/
achterklep geopend
Bij draaiende motor wordt dit picto-
gram weergegeven in combinatie met
een afbeelding op het multifunctionele
display.
Het pictogram is oranje als de wagen-
snelheid lager is dan 10 km/h en rood
als de wagensnelheid hoger is dan
10 km/h. Pictogram airbags
Dit pictogram wordt weergegeven in het
geval van een storing in de airbags.
Raadpleeg het PEUGEOT-netwerk.
Pictogram automatische
koplampverstelling
Dit pictogram wordt weergegeven in
het geval van een storing in de auto-
matische koplampverstelling.
Raadpleeg het PEUGEOT-netwerk.
Pictogram te lage
motoroliedruk
Dit pictogram wordt weergegeven als
de motoroliedruk onvoldoende is.
Het wordt weergeven in combinatie
met het pictogram STOP .
Als het pictogram wordt weergegeven
bij draaiende motor, stop dan onmid-
dellijk.
Vul indien nodig motorolie bij en raad-
pleeg zo snel mogelijk het PEUGEOT-
netwerk.
