PEUGEOT 5008 2016 Manuel du propriétaire (in French)

19

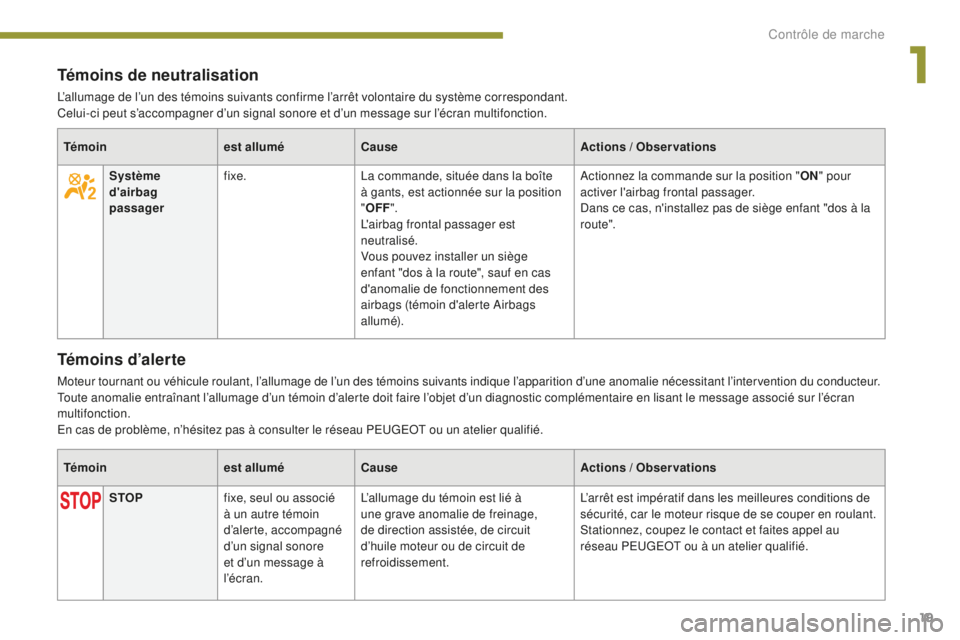

Témoins de neutralisation
L’allumage de l’un des témoins suivants confirme l’arrêt volontaire du système correspondant.
Celui-ci peut s’accompagner d’un signal sonore et d’un message sur l’écran multifonction.Témoin est alluméCause Actions / Observations
Système
d'airbag
passager fixe.
La commande, située dans la boîte
à gants, est actionnée sur la position
"OFF ".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un siège
enfant "dos à la route", sauf en cas
d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags
allumé). Actionnez la commande sur la position "
ON" pour
activer l'airbag frontal passager.
Dans ce cas, n'installez pas de siège enfant "dos à la
route".
Témoins d’alerte
Moteur tournant ou véhicule roulant, l’allumage de l’un des témoins suivants indique l’apparition d’une anomalie nécessitant l’intervention du conducteur.Toute anomalie entraînant l’allumage d’un témoin d’alerte doit faire l’objet d’un diagnostic complémentaire en lisant le message associé sur l’écran
multifonction.
En cas de problème, n’hésitez pas à consulter le réseau PEUGEOT ou un atelier qualifié.
Témoin est alluméCause Actions / Observations
STOP fixe, seul ou associé
à un autre témoin
d’alerte, accompagné
d’un signal sonore
et d’un message à
l’écran. L’allumage du témoin est lié à
une grave anomalie de freinage,
de direction assistée, de circuit
d’huile moteur ou de circuit de
refroidissement.
L’arrêt est impératif dans les meilleures conditions de
sécurité, car le moteur risque de se couper en roulant.
Stationnez, coupez le contact et faites appel au
réseau PEUGEOT ou à un atelier qualifié.
1
Contrôle de marche

20

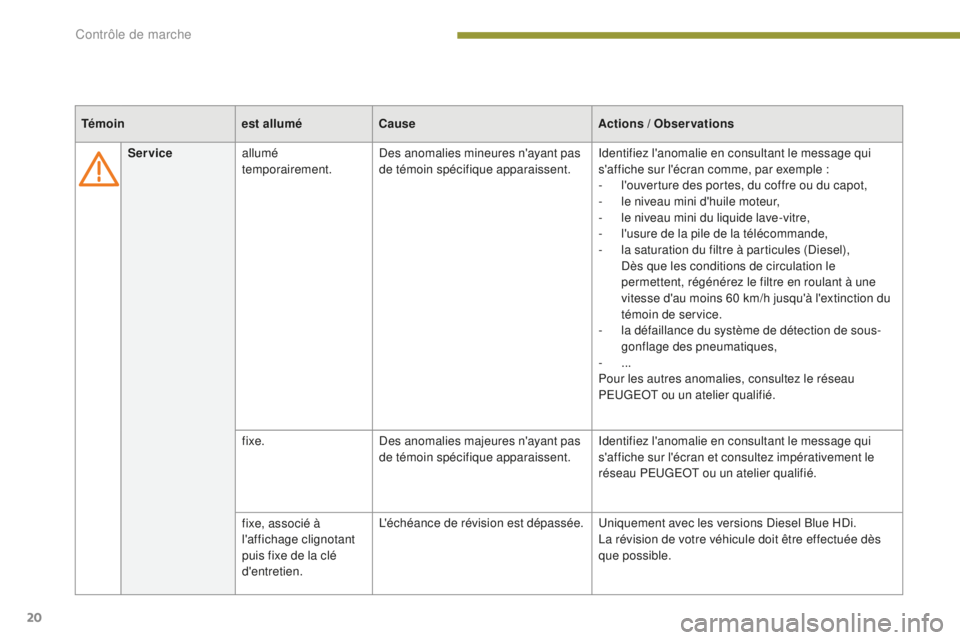

Serviceallumé
temporairement. Des anomalies mineures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie en consultant le message qui
s'affiche sur l'écran comme, par exemple :
-

l
'ouverture des portes, du coffre ou du capot,
-

l
e niveau mini d'huile moteur,
-

l
e niveau mini du liquide lave-vitre,
-

l
'usure de la pile de la télécommande,
-

l
a saturation du filtre à particules (Diesel),
D

ès que les conditions de circulation le
permettent, régénérez le filtre en roulant à une
vitesse d'au moins 60 km/h jusqu'à l'extinction du
témoin de service.
-

l
a défaillance du système de détection de sous-
gonflage des pneumatiques,
-


...
Pour les autres anomalies, consultez le réseau
PEUGEOT ou un atelier qualifié.
fixe. Des anomalies majeures n'ayant pas
de témoin spécifique apparaissent. Identifiez l'anomalie en consultant le message qui
s'affiche sur l'écran et consultez impérativement le
réseau PEUGEOT ou un atelier qualifié.
fixe, associé à
l'affichage clignotant
puis fixe de la clé
d'entretien. L'échéance de révision est dépassée.
Uniquement avec les versions Diesel Blue HDi.
La révision de votre véhicule doit être effectuée dès
que possible.
Témoin
est alluméCause Actions / Observations
Contrôle de marche

21

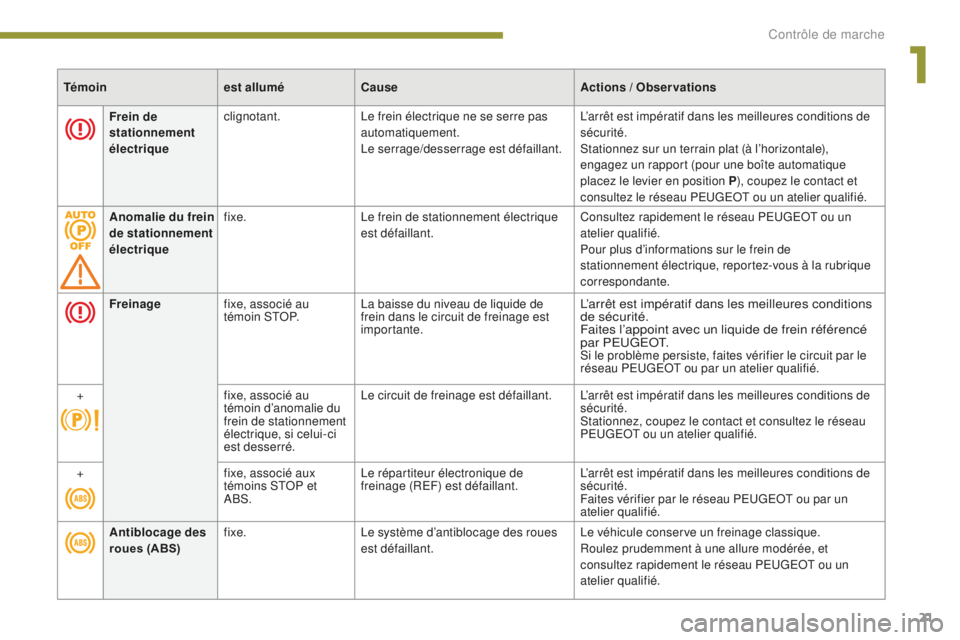

Frein de
stationnement
électriqueclignotant.
Le frein électrique ne se serre pas
automatiquement.
Le serrage/desserrage est défaillant. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez sur un terrain plat (à l’horizontale),
engagez un rapport (pour une boîte automatique
placez le levier en position P
), coupez le contact et
consultez le réseau PEUGEOT ou un atelier qualifié.
Anomalie du frein
de stationnement
électrique fixe.
Le frein de stationnement électrique
est défaillant. Consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Pour plus d’informations sur le frein de
stationnement électrique, reportez-vous à la rubrique
correspondante.
Témoin
est alluméCause Actions / Observations
Freinage fixe, associé au
t é m o i n S T O P. La baisse du niveau de liquide de
frein dans le circuit de freinage est
importante.
L’arrêt est impératif dans les meilleures conditions
de sécurité.
Faites l’appoint avec un liquide de frein référencé
par PEUGEOT.
Si le problème persiste, faites vérifier le circuit par le
réseau PEUGEOT ou par un atelier qualifié.
+ fixe, associé au
témoin d’anomalie du
frein de stationnement
électrique, si celui-ci
est desserré.Le circuit de freinage est défaillant.
L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGEOT ou un atelier qualifié.
+ fixe, associé aux
témoins STOP et
ABS.Le répartiteur électronique de
freinage (REF) est défaillant.
L’arrêt est impératif dans les meilleures conditions de
sécurité.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Antiblocage des
roues (ABS) fixe.
Le système d’antiblocage des roues
est défaillant. Le véhicule conserve un freinage classique.
Roulez prudemment à une allure modérée, et
consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
1
Contrôle de marche

22
Témoinest alluméCause Actions / Observations

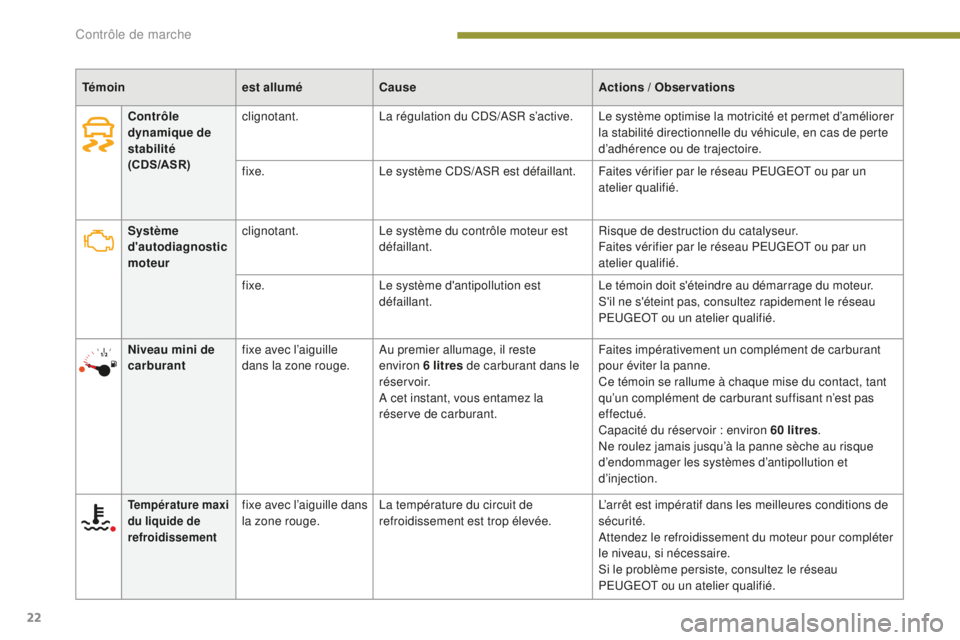

Système
d'autodiagnostic
moteur clignotant.
Le système du contrôle moteur est
défaillant. Risque de destruction du catalyseur.
Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
fixe. Le système d'antipollution est
défaillant. Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez rapidement le réseau
PEUGEOT ou un atelier qualifié.
Niveau mini de
carburant fixe avec l’aiguille
dans la zone rouge. Au premier allumage, il reste
environ 6 litres de carburant dans le
réservoir.
A cet instant, vous entamez la
réserve de carburant. Faites impérativement un complément de carburant
pour éviter la panne.
Ce témoin se rallume à chaque mise du contact, tant
qu’un complément de carburant suffisant n’est pas
effectué.
Capacité du réservoir : environ 60 litres
.
Ne roulez jamais jusqu’à la panne sèche au risque
d’endommager les systèmes d’antipollution et
d’injection.
Température maxi
du liquide de
refroidissementfixe avec l’aiguille dans
la zone rouge. La température du circuit de
refroidissement est trop élevée. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Attendez le refroidissement du moteur pour compléter
le niveau, si nécessaire.
Si le problème persiste, consultez le réseau
PEUGEOT ou un atelier qualifié.
Contrôle
dynamique de
stabilité
(CDS/ASR)
clignotant.
La régulation du CDS/ASR s’active. Le système optimise la motricité et permet d’améliorer
la stabilité directionnelle du véhicule, en cas de perte
d’adhérence ou de trajectoire.
fixe. Le système CDS/ASR est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Contrôle de marche

23
Additif AdBlue®
(Diesel BlueHDi)fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2 400 km.
Faites rapidement un appoint en additif AdBlue
® :
adressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération.
+ clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage.L'autonomie de roulage est comprise
entre 0 km et 600 km.
Faites impérativement
un appoint en additif AdBlue
®
pour éviter la panne : adressez-vous au réseau
PEUGEOT ou à un atelier qualifié ou effectuez vous-
même cette opération.
clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réservoir d'additif AdBlue
® est
vide : le dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en additif AdBlue® :
a
dressez-vous au réseau PEUGEOT ou à un atelier
qualifié ou effectuez vous-même cette opération.
Il est impératif de verser une quantité minimale de
3,8 litres d'AdBlue
® dans le réservoir d'additif.
Témoin
est alluméCause Actions / Observations
Pour faire l'appoint ou pour plus d'informations sur l'additif AdBlue
®, reportez-vous à la rubrique correspondante.
1
Contrôle de marche

24
Témoinest allumé CauseActions / Observations
+
+ Système
d'antipollution
SCR
(Diesel BlueHDi)
fixe dès la mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic moteur,
accompagné d'un signal
sonore et d'un message. Un dysfonctionnement du
système d'antipollution SCR a
été détecté.
Cette alerte disparait dès que le niveau d'émission
des gaz d'échappement redevient conforme.
clignotant dès la mise du
contact, associé aux témoins
SERVICE et système
d'autodiagnostic moteur,
accompagné d'un signal
sonore et d'un message
indiquant l'autonomie de
roulage. Après confirmation du
dysfonctionnement du
système d'antipollution,
vous pouvez parcourir
jusqu'à 1 100 km avant le
déclenchement du dispositif
d'antidémarrage du moteur.
Adressez-vous, dès que possible
, au réseau
PEUGEOT ou à un atelier qualifié pour éviter la
panne .
clignotant dès la mise du
contact, associé aux témoins
SERVICE et système
d'autodiagnostic moteur,
accompagné d'un signal
sonore et d'un message. Vous avez dépassé la
limite de roulage autorisée
après confirmation du
dysfonctionnement du
système d'antipollution : le
dispositif d'antidémarrage
empêche le redémarrage du
moteur.Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire appel au réseau PEUGEOT ou
à un atelier qualifié.
Contrôle de marche

25
Pression d’huile
moteurfixe.
Le circuit de lubrification du moteur
est défaillant. L’arrêt est impératif dans les meilleures conditions de
sécurité.
Stationnez, coupez le contact et consultez le réseau
PEUGEOT ou un atelier qualifié.
Charge batterie* fixe. Le circuit de charge de la batterie
est défaillant (cosses sales ou
desserrées, courroie d'alternateur
détendue ou sectionnée...). Le témoin doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
Témoin
est alluméCause Actions / Observations
Ceinture
non-
bouclée / débouclée avant fixe, puis clignotant,
accompagné d’un
signal sonore
croissant. Le conducteur et /ou le passager
avant n’a pas bouclé ou a débouclé
sa ceinture.
Tirez la sangle, puis insérez le pêne dans la boucle.
Ceinture
non-
bouclée /
débouclée
arrière fixe, puis clignotant,
accompagné d’un
signal sonore.
Un ou plusieurs passagers arrière a
débouclé sa ceinture.
Por te(s)
ouver te(s)
fixe, si la vitesse est
inférieure à 10 km/h. Une porte, le coffre, le volet inférieur
ou le capot (uniquement avec alarme)
e st r e sté (e) o u ve r t (e). Fermez l’ouvrant concerné.
fixe et accompagné
d’un signal sonore,
si la vitesse est
supérieure à 10 km/h.
* Selon pays de commercialisation.
1
Contrôle de marche

26
Témoinest alluméCause Actions / Observations
Projecteurs
directionnelsclignotant.Le système des projecteurs
directionnels est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Sous-gonflage fixe. La pression est insuffisante dans une
ou plusieurs roues. Contrôlez la pression des pneumatiques le plus
rapidement possible.
Ce contrôle doit être effectué de préférence à froid.
+ clignotant puis fixe,
accompagné du
témoin de Service.Le système de surveillance de la
pression des pneumatiques est
défaillant ou une des roues ne
comporte pas de capteur détecté. La détection de sous-gonflage n’est plus assurée.
Faites vérifier le système par le réseau PEUGEOT ou
par un atelier qualifié.
Airbags
temporairement. Il s'allume quelques secondes puis
s'éteint lorsque vous mettez le
contact. Il doit s'éteindre au démarrage du moteur.
S'il ne s'éteint pas, consultez le réseau PEUGEOT ou
un atelier qualifié.
fixe. L'un des systèmes airbags ou des
prétensionneurs pyrotechniques des
ceintures de sécurité est défaillant. Faites vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Présence d’eau
dans le gazole fixe.
Le filtre à gazole contient de l’eau. Risque de détérioration du système d’injection sur les
moteurs Diesel.
Consultez rapidement le réseau PEUGEOT ou un
atelier qualifié.
Contrôle de marche

27

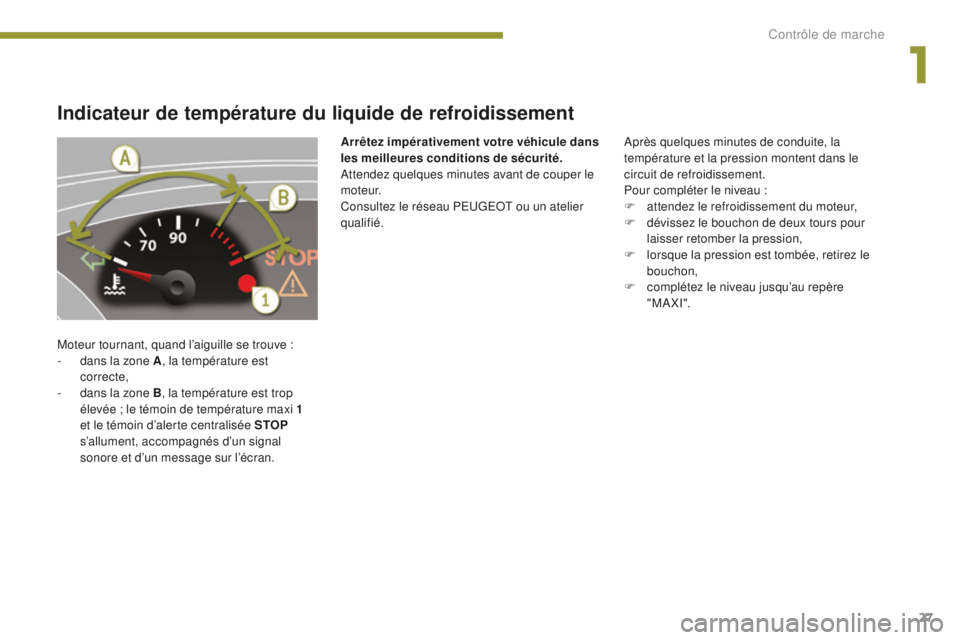

Indicateur de température du liquide de refroidissement
Moteur tournant, quand l’aiguille se trouve :
- d ans la zone A , la température est
correcte,
-

d
ans la zone B, la température est trop
élevée ; le témoin de température maxi 1
et le témoin d’alerte centralisée STOP
s’allument, accompagnés d’un signal
sonore et d’un message sur l’écran. Après quelques minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau :
F

a
ttendez le refroidissement du moteur,
F
d
évissez le bouchon de deux tours pour
laisser retomber la pression,
F
l
orsque la pression est tombée, retirez le
bouchon,
F
c
omplétez le niveau jusqu’au repère
" M A X I ".
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
1
Contrôle de marche

28

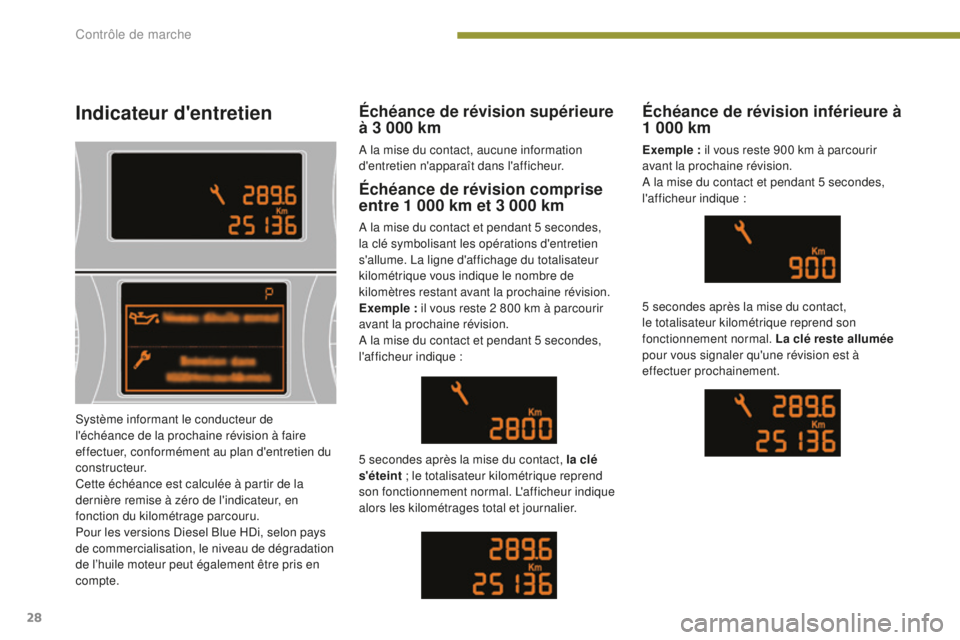

Indicateur d'entretien
Échéance de révision comprise
entre 1 000 km et 3 000 km
A la mise du contact et pendant 5 secondes,
la clé symbolisant les opérations d'entretien
s'allume. La ligne d'affichage du totalisateur
kilométrique vous indique le nombre de
kilomètres restant avant la prochaine révision.
Exemple : il vous reste 2 800 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
5 secondes après la mise du contact, la clé
s'éteint ; le totalisateur kilométrique reprend
son fonctionnement normal. L'afficheur indique
alors les kilométrages total et journalier.
Échéance de révision inférieure à
1 000 km
Exemple : il vous reste 900 km à parcourir
avant la prochaine révision.
A la mise du contact et pendant 5 secondes,
l'afficheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste allumée
pour vous signaler qu'une révision est à
effectuer prochainement.
Échéance de révision supérieure
à 3 000 km
A la mise du contact, aucune information
d'entretien n'apparaît dans l'afficheur.
Système informant le conducteur de
l'échéance de la prochaine révision à faire
effectuer, conformément au plan d'entretien du
constructeur.
Cette échéance est calculée à partir de la
dernière remise à zéro de l'indicateur, en
fonction du kilométrage parcouru.
Pour les versions Diesel Blue HDi, selon pays
de commercialisation, le niveau de dégradation
de l’huile moteur peut également être pris en
compte.
Contrôle de marche
