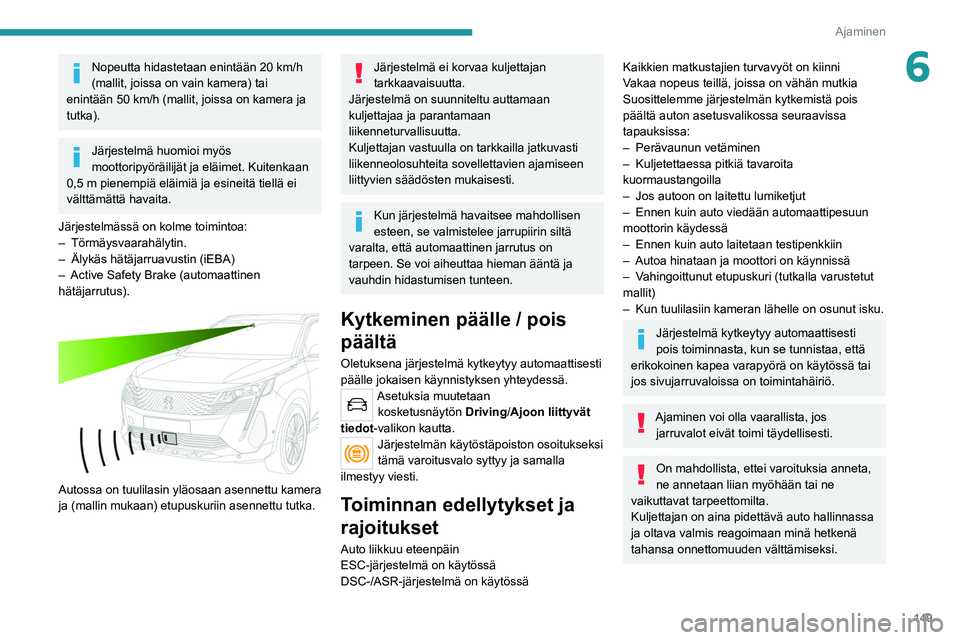

149
Ajaminen
6Nopeutta hidastetaan enintään 20 km/h
(mallit, joissa on vain kamera) tai
enintään 50 km/h (mallit, joissa on kamera ja
tutka).
Järjestelmä huomioi myös
moottoripyöräilijät ja eläimet. Kuitenkaan
0,5

m pienempiä eläimiä ja esineitä tiellä ei
välttämättä havaita.
Järjestelmässä on kolme toimintoa:
–

Törmäysvaarahälytin.
–

Älykäs hätäjarruavustin (iEBA)
–


Active Safety Brake (automaattinen
hätäjarrutus).


Autossa on tuulilasin yläosaan asennettu kamera
ja (mallin mukaan) etupuskuriin asennettu tutka.
Järjestelmä ei korvaa kuljettajan
tarkkaavaisuutta.
Järjestelmä on suunniteltu auttamaan
kuljettajaa ja parantamaan
liikenneturvallisuutta.
Kuljettajan vastuulla on tarkkailla jatkuvasti
liikenneolosuhteita sovellettavien ajamiseen
liittyvien säädösten mukaisesti.
Kun järjestelmä havaitsee mahdollisen
esteen, se valmistelee jarrupiirin siltä
varalta, että automaattinen jarrutus on
tarpeen. Se voi aiheuttaa hieman ääntä ja
vauhdin hidastumisen tunteen.
Kytkeminen päälle / pois
päältä
Oletuksena järjestelmä kytkeytyy automaattisesti
päälle jokaisen käynnistyksen yhteydessä.
Asetuksia muutetaan kosketusnäytön Driving /Ajoon liittyvät
tiedot-valikon kautta.
Järjestelmän käytöstäpoiston osoitukseksi
tämä varoitusvalo syttyy ja samalla
ilmestyy viesti.
Toiminnan edellytykset ja
rajoitukset
Auto liikkuu eteenpäin
ESC-järjestelmä on käytössä
DSC-/ASR-järjestelmä on käytössä
Kaikkien matkustajien turvavyöt on kiinni
Vakaa nopeus teillä, joissa on vähän mutkia
Suosittelemme järjestelmän kytkemistä pois
päältä auton asetusvalikossa seuraavissa
tapauksissa:
–

Perävaunun vetäminen
–


Kuljetettaessa pitkiä tavaroita
kuormaustangoilla
–


Jos autoon on laitettu lumiketjut
–


Ennen kuin auto viedään automaattipesuun
moottorin käydessä
–


Ennen kuin auto laitetaan testipenkkiin
–


Autoa hinataan ja moottori on käynnissä
–


V
ahingoittunut etupuskuri (tutkalla varustetut
mallit)
–

Kun tuulilasiin kameran lähelle on osunut isku.
Järjestelmä kytkeytyy automaattisesti
pois toiminnasta, kun se tunnistaa, että
erikokoinen kapea varapyörä on käytössä tai
jos sivujarruvaloissa on toimintahäiriö.
Ajaminen voi olla vaarallista, jos jarruvalot eivät toimi täydellisesti.
On mahdollista, ettei varoituksia anneta,
ne annetaan liian myöhään tai ne
vaikuttavat tarpeettomilta.
Kuljettajan on aina pidettävä auto hallinnassa
ja oltava valmis reagoimaan minä hetkenä
tahansa onnettomuuden välttämiseksi.

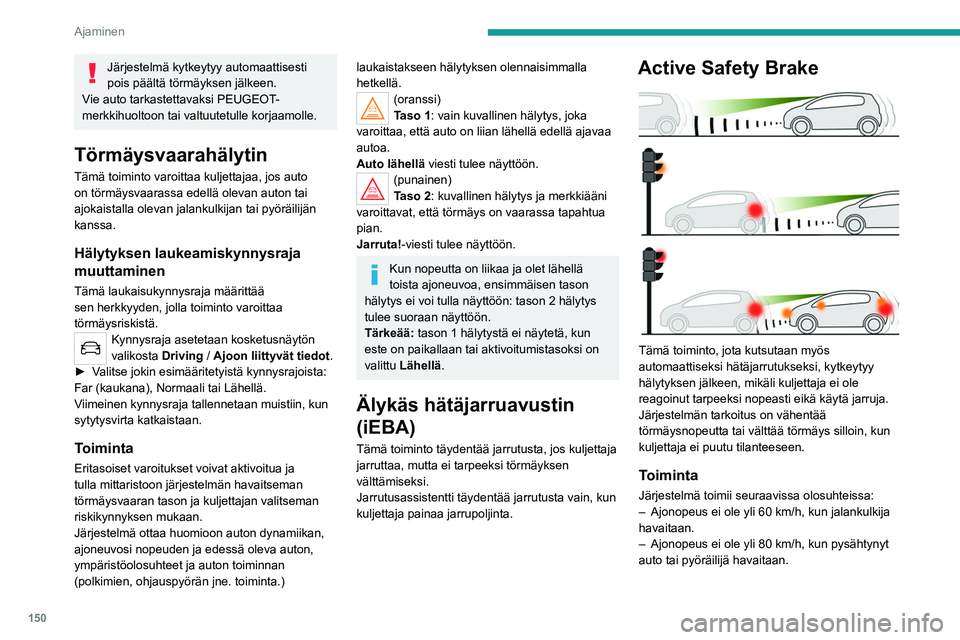

150
Ajaminen
– Ajonopeus on 10–85 km/h (mallit, joissa on
vain kamera) tai 140 km/h (mallit, joissa on
kamera ja tutka), kun liikkuva auto havaitaan.
Varoitusvalo vilkkuu (noin 10 sekuntia)
heti, kun toiminto vaikuttaa auton
jarruihin.
Kun autossa on automaattivaihteisto ja
automaattinen hätäjarrutus pysäyttää auton
kokonaan, jatka jarrupolkimen painamista, ettei
auto pääse lähtemään uudelleen liikkeelle.
Kun autossa on käsivalintainen vaihteisto ja
automaattinen hätäjarrutus pysäyttää auton
kokonaan, moottori voi sammua.
Kuljettaja voi ottaa auton hallintaansa
milloin tahansa ohjauspyörän lujalla
liikkeellä ja/tai painamalla lujaa kaasupoljinta.
Jarrupoljin voi väristä hieman, kun
toiminto on käynnissä.
Mikäli auto pysähtyy kokonaan,
automaattinen jarrutus kestää vielä 1–2
sekuntia.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä varoitusvalo syttyy mittaristoon,
viesti tulee näkyviin ja merkkiääni kuuluu.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Nämä varoitusvalot syttyvät
mittaristossa mikäli kuljettajan ja/
Järjestelmä kytkeytyy automaattisesti
pois päältä törmäyksen jälkeen.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Törmäysvaarahälytin
Tämä toiminto varoittaa kuljettajaa, jos auto
on törmäysvaarassa edellä olevan auton tai
ajokaistalla olevan jalankulkijan tai pyöräilijän
kanssa.
Hälytyksen laukeamiskynnysraja
muuttaminen
Tämä laukaisukynnysraja määrittää
sen herkkyyden, jolla toiminto varoittaa
törmäysriskistä.
Kynnysraja asetetaan kosketusnäytön
valikosta Driving / Ajoon liittyvät tiedot .
►  Valitse
  jokin   esimääritetyistä   kynnysrajoista:  
Far (kaukana), Normaali tai Lähellä.
V

iimeinen kynnysraja tallennetaan muistiin, kun
sytytysvirta katkaistaan.
Toiminta
Eritasoiset varoitukset voivat aktivoitua ja
tulla mittaristoon järjestelmän havaitseman
törmäysvaaran tason ja kuljettajan valitseman
riskikynnyksen mukaan.
Järjestelmä ottaa huomioon auton dynamiikan,
ajoneuvosi nopeuden ja edessä oleva auton,
ympäristöolosuhteet ja auton toiminnan
(polkimien, ohjauspyörän jne. toiminta.)
laukaistakseen hälytyksen olennaisimmalla
hetkellä.
(oranssi)
Taso 1: vain kuvallinen hälytys, joka
varoittaa, että auto on liian lähellä edellä ajavaa
autoa.
Auto lähellä viesti tulee näyttöön.
(punainen)
Taso 2: kuvallinen hälytys ja merkkiääni
varoittavat, että törmäys on vaarassa tapahtua
pian.
Jarruta! -viesti tulee näyttöön.
Kun nopeutta on liikaa ja olet lähellä
toista ajoneuvoa, ensimmäisen tason
hälytys ei voi tulla näyttöön: tason 2 hälytys
tulee suoraan näyttöön.
Tärkeää: tason 1 hälytystä ei näytetä, kun
este on paikallaan tai aktivoitumistasoksi on
valittu Lähellä.
Älykäs hätäjarruavustin
(iEBA)
Tämä toiminto täydentää jarrutusta, jos kuljettaja
jarruttaa, mutta ei tarpeeksi törmäyksen
välttämiseksi.
Jarrutusassistentti täydentää jarrutusta vain, kun
kuljettaja painaa jarrupoljinta.
Active Safety Brake

Tämä toiminto, jota kutsutaan myös
automaattiseksi hätäjarrutukseksi, kytkeytyy
hälytyksen jälkeen, mikäli kuljettaja ei ole
reagoinut tarpeeksi nopeasti eikä käytä jarruja.
Järjestelmän tarkoitus on vähentää
törmäysnopeutta tai välttää törmäys silloin, kun
kuljettaja ei puutu tilanteeseen.
Toiminta
Järjestelmä toimii seuraavissa olosuhteissa:
– Ajonopeus ei ole yli 60 km/h, kun jalankulkija
havaitaan.
–

Ajonopeus ei ole yli 80 km/h, kun pysähtynyt
auto tai pyöräilijä havaitaan.

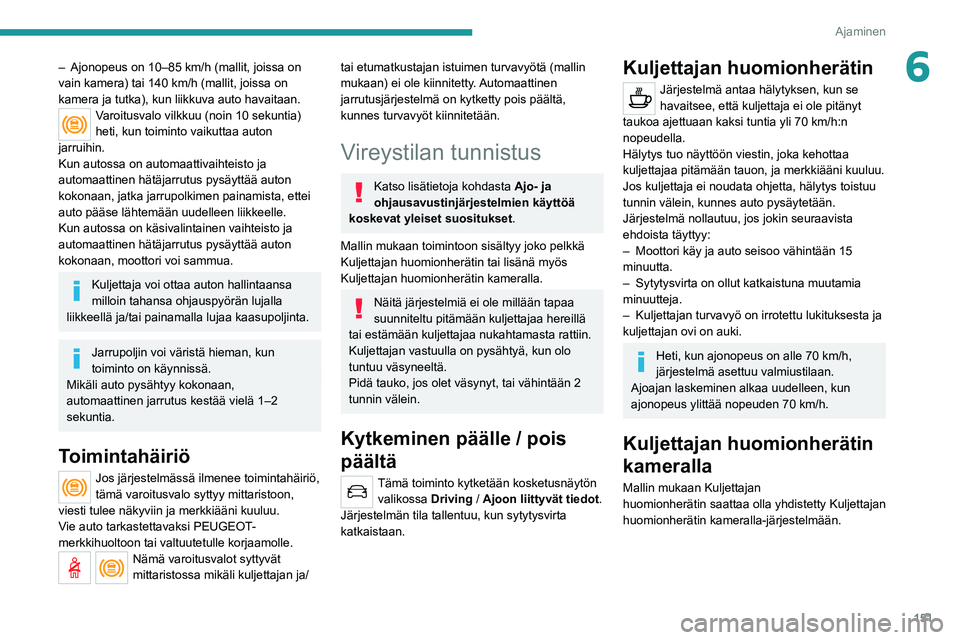

151
Ajaminen
6– Ajonopeus on 10–85 km/h (mallit, joissa on
vain kamera) tai 140 km/h (mallit, joissa on
kamera ja tutka), kun liikkuva auto havaitaan.
Varoitusvalo vilkkuu (noin 10 sekuntia)
heti, kun toiminto vaikuttaa auton
jarruihin.
Kun autossa on automaattivaihteisto ja
automaattinen hätäjarrutus pysäyttää auton
kokonaan, jatka jarrupolkimen painamista, ettei
auto pääse lähtemään uudelleen liikkeelle.
Kun autossa on käsivalintainen vaihteisto ja
automaattinen hätäjarrutus pysäyttää auton
kokonaan, moottori voi sammua.
Kuljettaja voi ottaa auton hallintaansa
milloin tahansa ohjauspyörän lujalla
liikkeellä ja/tai painamalla lujaa kaasupoljinta.
Jarrupoljin voi väristä hieman, kun
toiminto on käynnissä.
Mikäli auto pysähtyy kokonaan,
automaattinen jarrutus kestää vielä 1–2
sekuntia.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö,
tämä varoitusvalo syttyy mittaristoon,
viesti tulee näkyviin ja merkkiääni kuuluu.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Nämä varoitusvalot syttyvät
mittaristossa mikäli kuljettajan ja/
tai etumatkustajan istuimen turvavyötä (mallin
mukaan) ei ole kiinnitetty. Automaattinen
jarrutusjärjestelmä on kytketty pois päältä,
kunnes turvavyöt kiinnitetään.
Vireystilan tunnistus
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .
Mallin mukaan toimintoon sisältyy joko pelkkä
Kuljettajan huomionherätin tai lisänä myös
Kuljettajan huomionherätin kameralla.
Näitä järjestelmiä ei ole millään tapaa
suunniteltu pitämään kuljettajaa hereillä
tai estämään kuljettajaa nukahtamasta rattiin.
Kuljettajan vastuulla on pysähtyä, kun olo
tuntuu väsyneeltä.
Pidä tauko, jos olet väsynyt, tai vähintään 2
tunnin välein.
Kytkeminen päälle / pois
päältä
Tämä toiminto kytketään kosketusnäytön valikossa Driving
/ Ajoon liittyvät tiedot .
Järjestelmän tila tallentuu, kun sytytysvirta
katkaistaan.
Kuljettajan huomionherätin
Järjestelmä antaa hälytyksen, kun se
havaitsee, että kuljettaja ei ole pitänyt
taukoa ajettuaan kaksi tuntia yli 70 km/h:n
nopeudella.
Hälytys tuo näyttöön viestin, joka kehottaa
kuljettajaa pitämään tauon, ja merkkiääni kuuluu.
Jos kuljettaja ei noudata ohjetta, hälytys toistuu
tunnin välein, kunnes auto pysäytetään.
Järjestelmä nollautuu, jos jokin seuraavista
ehdoista täyttyy:
–

Moottori käy ja auto seisoo vähintään 15
minuutta.
–


Sytytysvirta on ollut katkaistuna muutamia
minuutteja.
–


Kuljettajan turvavyö on irrotettu lukituksesta ja
kuljettajan ovi on auki.
Heti, kun ajonopeus on alle 70 km/h,
järjestelmä asettuu valmiustilaan.
Ajoajan laskeminen alkaa uudelleen, kun
ajonopeus ylittää nopeuden 70
km/h.
Kuljettajan huomionherätin
kameralla
Mallin mukaan Kuljettajan
huomionherätin saattaa olla yhdistetty Kuljettajan
huomionherätin kameralla-järjestelmään.

152
Ajaminen

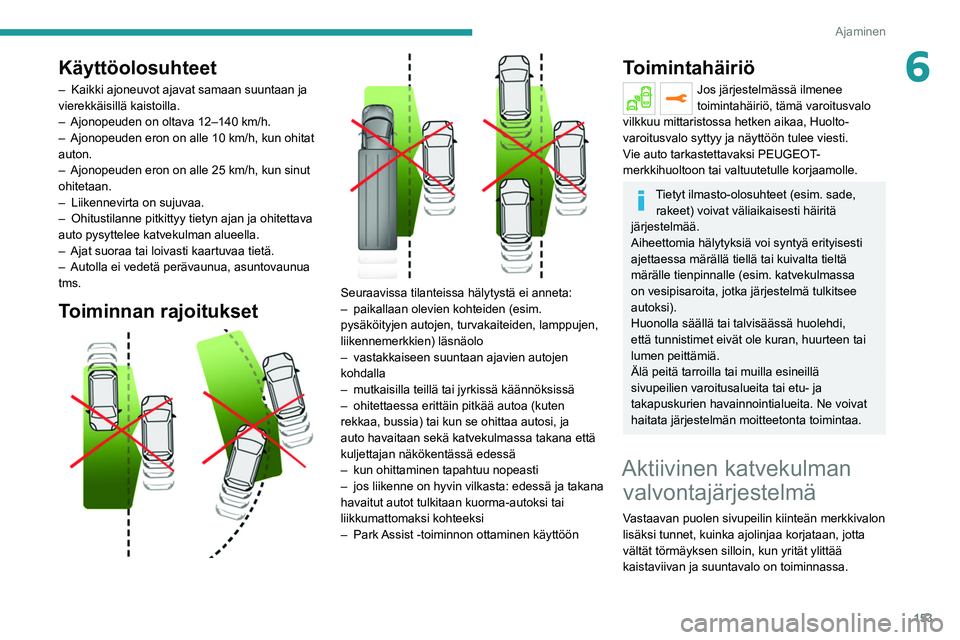

Käyttöolosuhteet
– Kaikki ajoneuvot ajavat samaan suuntaan ja
vierekkäisillä kaistoilla.
– Ajonopeuden on oltava 12–140 km/h.
– Ajonopeuden eron on alle 10 km/h, kun ohitat
auton.
– Ajonopeuden eron on alle 25 km/h, kun sinut
ohitetaan.
– Liikennevirta on sujuvaa.
– Ohitustilanne pitkittyy tietyn ajan ja ohitettava
auto pysyttelee katvekulman alueella.
– Ajat suoraa tai loivasti kaartuvaa tietä.
– Autolla ei vedetä perävaunua, asuntovaunua
tms.
Toiminnan rajoitukset



Järjestelmä arvioi kuljettajan vireys-,
väsymys- ja häiriötekijätilan tunnistamalla
poikkeamat ajolinjassa suhteessa kaistaviivoihin.
Tämän tehdäkseen järjestelmä käyttää tuulilasin \
yläosaan sijoitettua kameraa.
Järjestelmä toimii parhaiten nopeilla teillä
(nopeus yli 70
km/h).
Ensimmäisen tason hälytys antaa kuljettajalle
”Ole tarkkaavainen! ” -varoitusviestin
merkkiäänen kanssa.
Kun kolme ensimmäisen tason hälytystä
on annettu, uusi hälytys laukeaa ja viesti
Vaarallinen ajaminen: pidä tauko. tulee
näyttöön ja samalla kuuluu voimakkaampi
merkkiääni.
Tietyissä ajo-olosuhteissa (huonokuntoinen tie, voimakas tuuli)
järjestelmä saattaa antaa tahattomia
hälytyksiä kuljettajan vireystilasta riippumatta.
Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
–

puuttuvat, kuluneet tai peittyneet
(lumi, muta) tiemerkinnät tai moninaiset
tiemerkinnät (tietyöt);
–


lyhyt välimatka edellä ajavaan
(kaistamerkinnät eivät havaittavissa);
–


kapeat, mutkaiset jne. tiet.
Katvekulman valvonta
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa kuljettajaa toisen
ajoneuvon (auto, kuorma-auto, moottoripyörä)
mahdollisesta vaarallisesta läsnäolosta
ajoneuvon katvekulmien alueilla (alueet, jotka
eivät näy kuljettajan näkökentässä) käyttäen
puskureiden sivuissa olevia antureita.


Varoitus annetaan niin, että kyseisen puolen
sivupeiliin syttyy varoitusvalo palamaan
yhtäjaksoisesti:
–

välittömästi silloin, kun omaa autoasi ohitetaan
–


noin sekunnin viiveellä silloin, kun ohitat
hitaasti toista autoa.
Kytkeminen päälle / pois
päältä
Toiminto kytketään valitsemalla kosketusnäytön valikosta Driving
/ Ajoon
liittyvät tiedot .
Kun toiminto kytketään päälle, tämä
merkkivalo syttyy mittaristossa.
Kun auto käynnistetään, varoitusvalo syttyy
jokaisessa peilissä osoittaakseen, että
järjestelmä on aktivoitu.
Järjestelmän tila tallentuu, kun sytytysvirta
katkaistaan.
Järjestelmä kytkeytyy automaattisesti
pois käytöstä, mikäli autolla vedetään
PEUGEOT-verkoston hyväksymällä
vetolaitteella.

153
Ajaminen
6Käyttöolosuhteet
– Kaikki ajoneuvot ajavat samaan suuntaan ja
vierekkäisillä kaistoilla.
–

Ajonopeuden on oltava 12–140
km/h.
–

Ajonopeuden eron on alle 10 km/h, kun ohitat
auton.
–


Ajonopeuden eron on alle 25 km/h, kun sinut
ohitetaan.
–


Liikennevirta on sujuvaa.
–


Ohitustilanne pitkittyy tietyn ajan ja ohitettava
auto pysyttelee katvekulman alueella.
–


Ajat suoraa tai loivasti kaartuvaa tietä.
–


Autolla ei vedetä perävaunua, asuntovaunua
tms.
Toiminnan rajoitukset



Seuraavissa tilanteissa hälytystä ei anneta:
– paikallaan olevien kohteiden (esim.
pysäköityjen autojen, turvakaiteiden, lamppujen,
liikennemerkkien) läsnäolo
–

vastakkaiseen suuntaan ajavien autojen
kohdalla
–


mutkaisilla teillä tai jyrkissä käännöksissä
–


ohitettaessa erittäin pitkää autoa (kuten
rekkaa, bussia) tai kun se ohittaa autosi, ja
auto havaitaan sekä katvekulmassa takana että
kuljettajan näkökentässä edessä
–


kun ohittaminen tapahtuu nopeasti
–


jos liike
nne on hyvin vilkasta: edessä ja takana
havaitut autot tulkitaan kuorma-autoksi tai
liikkumattomaksi kohteeksi
–

Park
Assist -toiminnon ottaminen käyttöön
Toimintahäiriö
Jos järjestelmässä ilmenee
toimintahäiriö, tämä varoitusvalo
vilkkuu mittaristossa hetken aikaa, Huolto-
varoitusvalo syttyy ja näyttöön tulee viesti.
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Tietyt ilmasto-olosuhteet (esim. sade, rakeet) voivat väliaikaisesti häiritä
järjestelmää.
Aiheettomia hälytyksiä voi syntyä erityisesti
ajettaessa märällä tiellä tai kuivalta tieltä
märälle tienpinnalle (esim. katvekulmassa
on vesipisaroita, jotka järjestelmä tulkitsee
autoksi).
Huonolla säällä tai talvisäässä huolehdi,
että tunnistimet eivät ole kuran, huurteen tai
lumen peittämiä.
Älä peitä tarroilla tai muilla esineillä
sivupeilien varoitusalueita tai etu- ja
takapuskurien havainnointialueita. Ne voivat
haitata järjestelmän moitteetonta toimintaa.
Aktiivinen katvekulman valvontajärjestelmä
Vastaavan puolen sivupeilin kiinteän merkkivalon
lisäksi tunnet, kuinka ajolinjaa korjataan, jotta
vältät törmäyksen silloin, kun yrität ylittää
kaistaviivan ja suuntavalo on toiminnassa.

154
Ajaminen
Kytkeminen päälle / pois
päältä
Asetuksia muutetaan kosketusnäytön Driving/Ajoon liittyvät
tiedot-valikon kautta.
Järjestelmän tila tallentuu, kun sytytysvirta
katkaistaan.
Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos auton
valmistajan ohjeiden mukaisesti asennettuun
vetokoukkuun kiinnitetään perävaunu tai
pyöränkuljetusteline.
Pysäköintitutkat kytkeytyvät pois päältä, kun
Park Assist mittaa pysäköintitilaa.
Katso lisätietoja Park Assist -toiminnosta asiaa
käsittelevästä kohdasta.
Toiminnan rajoitukset
Jos tavaratila on kuormattu täyteen, auton
kallistus voi häiritä etäisyysmittausta.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö
peruutusvaihteelle vaihdettaessa, tämä
varoitusvalo syttyy mittaristoon, viesti tulee
näkyviin ja kuuluu merkkiääni (lyhyt piippaus).
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.

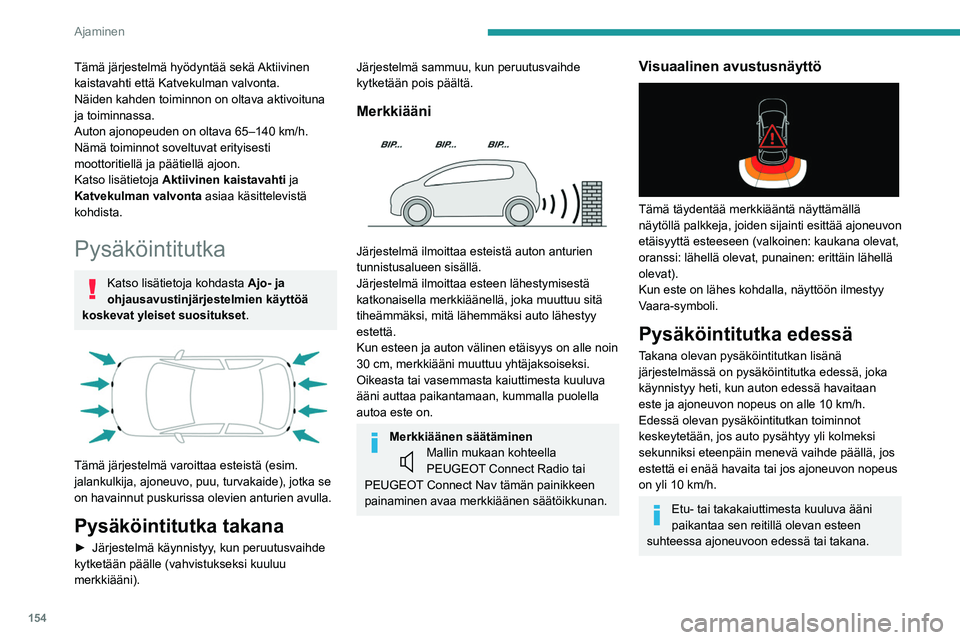

Tämä järjestelmä hyödyntää sekä Aktiivinen
kaistavahti että Katvekulman valvonta.
Näiden kahden toiminnon on oltava aktivoituna
ja toiminnassa.
Auton ajonopeuden on oltava 65–140 km/h.
Nämä toiminnot soveltuvat erityisesti
moottoritiellä ja päätiellä ajoon.
Katso lisätietoja Aktiivinen kaistavahti ja
Katvekulman valvonta asiaa käsittelevistä
kohdista.
Pysäköintitutka
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Tämä järjestelmä varoittaa esteistä (esim.
jalankulkija, ajoneuvo, puu, turvakaide), jotka se
on havainnut puskurissa olevien anturien avulla.
Pysäköintitutka takana
►  Järjestelmä käynnistyy, kun peruutusvaihde
kytketään päälle (vahvistukseksi kuuluu
merkkiääni).
Järjestelmä sammuu, kun peruutusvaihde
kytketään pois päältä.
Merkkiääni

Järjestelmä ilmoittaa esteistä auton anturien
tunnistusalueen sisällä.
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi, mitä lähemmäksi auto lähestyy
estettä.
Kun esteen ja auton välinen etäisyys on alle noin
30 cm, merkkiääni muuttuu yhtäjaksoiseksi.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.
Merkkiäänen säätäminenMallin mukaan kohteella
PEUGEOT Connect Radio tai
PEUGEOT Connect Nav tämän painikkeen
painaminen avaa merkkiäänen säätöikkunan.
Visuaalinen avustusnäyttö

Tämä täydentää merkkiääntä näyttämällä\

näytöllä palkkeja, joiden sijainti esittää ajoneuvon
etäisyyttä esteeseen (valkoinen: kaukana olevat,
oranssi: lähellä olevat, punainen: erittäin lähellä
olevat).
Kun este on lähes kohdalla, näyttöön ilmestyy
Vaara-symboli.
Pysäköintitutka edessä
Takana olevan pysäköintitutkan lisänä
järjestelmässä on pysäköintitutka edessä, joka
käynnistyy heti, kun auton edessä havaitaan
este ja ajoneuvon nopeus on alle 10 km/h.
Edessä olevan pysäköintitutkan toiminnot
keskeytetään, jos auto pysähtyy yli kolmeksi
sekunniksi eteenpäin menevä vaihde päällä, jos
estettä ei enää havaita tai jos ajoneuvon nopeus
on yli 10 km/h.
Etu- tai takakaiuttimesta kuuluva ääni
paikantaa sen reitillä olevan esteen
suhteessa ajoneuvoon edessä tai takana.

155
Ajaminen

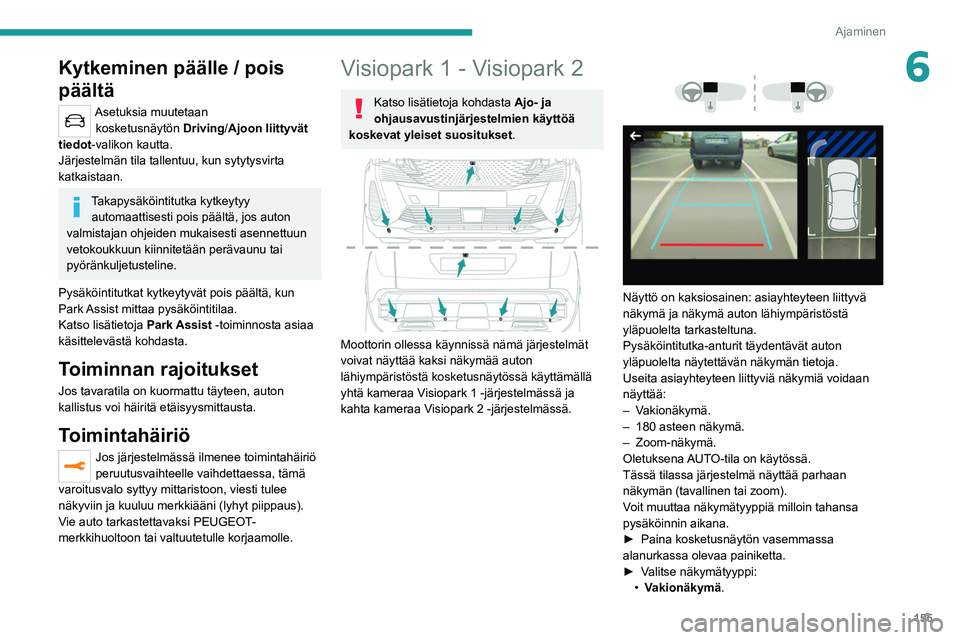

6Kytkeminen päälle / pois
päältä
Asetuksia muutetaan kosketusnäytön Driving /Ajoon liittyvät
tiedot-valikon kautta.
Järjestelmän tila tallentuu, kun sytytysvirta
katkaistaan.
Takapysäköintitutka kytkeytyy automaattisesti pois päältä, jos auton
valmistajan ohjeiden mukaisesti asennettuun
vetokoukkuun kiinnitetään perävaunu tai
pyöränkuljetusteline.
Pysäköintitutkat kytkeytyvät pois päältä, kun
Park Assist mittaa pysäköintitilaa.
Katso lisätietoja Park Assist -toiminnosta asiaa
käsittelevästä kohdasta.
Toiminnan rajoitukset
Jos tavaratila on kuormattu täyteen, auton
kallistus voi häiritä etäisyysmittausta.
Toimintahäiriö
Jos järjestelmässä ilmenee toimintahäiriö
peruutusvaihteelle vaihdettaessa, tämä
varoitusvalo syttyy mittaristoon, viesti tulee
näkyviin ja kuuluu merkkiääni (lyhyt piippaus).
Vie auto tarkastettavaksi PEUGEOT-
merkkihuoltoon tai valtuutetulle korjaamolle.
Visiopark 1 - Visiopark 2
Katso lisätietoja kohdasta Ajo- ja
ohjausavustinjärjestelmien käyttöä
koskevat yleiset suositukset .


Moottorin ollessa käynnissä nämä järjestelmät
voivat näyttää kaksi näkymää auton
lähiympäristöstä kosketusnäytössä käyttämä\
llä
yhtä kameraa Visiopark 1 -järjestelmässä ja
kahta kameraa Visiopark 2 -järjestelmässä.




Näyttö on kaksiosainen: asiayhteyteen liittyvä
näkymä ja näkymä auton lähiympäristöstä
yläpuolelta tarkasteltuna.
Pysäköintitutka-anturit täydentävät auton
yläpuolelta näytettävän näkymän tietoja.
Useita asiayhteyteen liittyviä näkymiä voidaan
näyttää:
– Vakionäkymä.
–

180 asteen näkymä.
–

Zoom-näkymä.
Oletuksena AUTO-tila on käytössä.
Tässä tilassa järjestelmä näyttää parhaan
näkymän (tavallinen tai zoom).
Voit muuttaa näkymätyyppiä milloin tahansa
pysäköinnin aikana.
►  Paina
  kosketusnäytön   vasemmassa  
alanurkassa olevaa painiketta.
► 

Valitse   näkymätyyppi:
•

V
akionäkymä.

156
Ajaminen
Auton ääriviivat 1 näkyvät sinisinä ja ne esittävät
auton leveyden sivupeilit auki: niiden suunta
vaihtuu ohjauspyörän asennon mukaisesti.
Takapuskurista lähtevä punainen viiva 2 esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa 3
ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Zoom-näkymä

Kamera tallentaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.

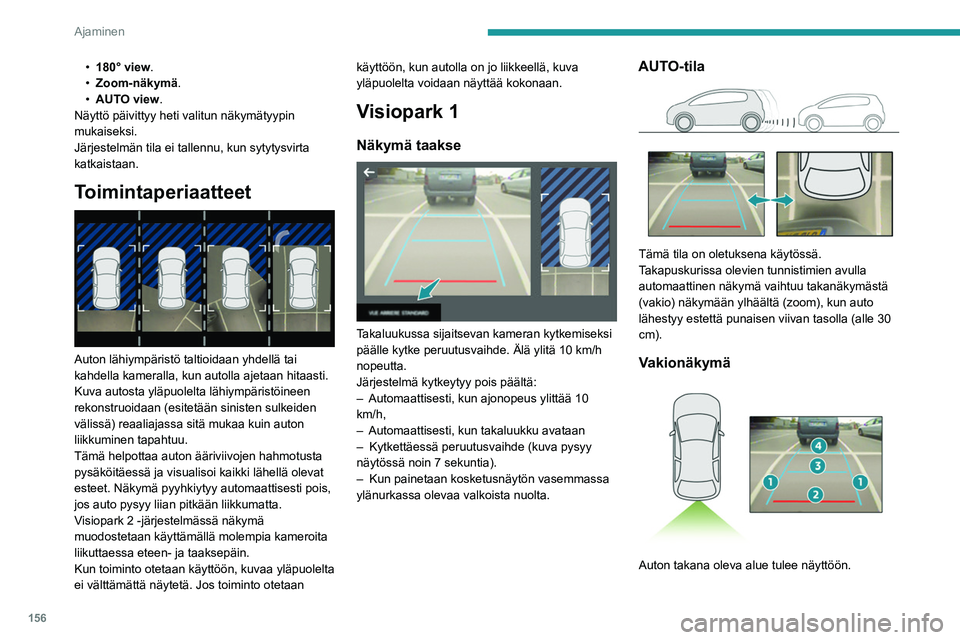

• 180° view .
• Zoom-näkymä .
•

AUT
O view.
Näyttö päivittyy heti valitun näkymätyypin
mukaiseksi.
Järjestelmän tila ei tallennu, kun sytytysvirta
katkaistaan.
Toimintaperiaatteet

Auton lähiympäristö taltioidaan yhdellä tai
kahdella kameralla, kun autolla ajetaan hitaasti.
Kuva autosta yläpuolelta lähiympäristöineen
rekonstruoidaan (esitetään sinisten sulkeiden
välissä) reaaliajassa sitä mukaa kuin auton
liikkuminen tapahtuu.
Tämä helpottaa auton ääriviivojen hahmotusta
pysäköitäessä ja visualisoi kaikki lähellä olevat
esteet. Näkymä pyyhkiytyy automaattisesti pois,
jos auto pysyy liian pitkään liikkumatta.
Visiopark 2 -järjestelmässä näkymä
muodostetaan käyttämällä molempia kameroita
liikuttaessa eteen- ja taaksepäin.
Kun toiminto otetaan käyttöön, kuvaa yläpuolelta
ei välttämättä näytetä. Jos toiminto otetaan käyttöön, kun autolla on jo liikkeellä, kuva
yläpuolelta voidaan näyttää kokonaan.
Visiopark 1
Näkymä taakse

Takaluukussa sijaitsevan kameran kytkemiseksi
päälle kytke peruutusvaihde. Älä ylitä 10 km/h
nopeutta.
Järjestelmä kytkeytyy pois päältä:
–

Automaattisesti, kun ajonopeus ylittää 10
km/h,
–


Automaattisesti, kun takaluukku avataan
–


Kytkettäessä peruutusvaihde (kuva pysyy
näytössä noin 7 sekuntia).
–


Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.
AUTO-tila

Tämä tila on oletuksena käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä vaihtuu takanäkymästä
(vakio) näkymään ylhäältä (zoom), kun auto
lähestyy estettä punaisen viivan tasolla (alle 30
cm).
Vakionäkymä

Auton takana oleva alue tulee näyttöön.

157
Ajaminen

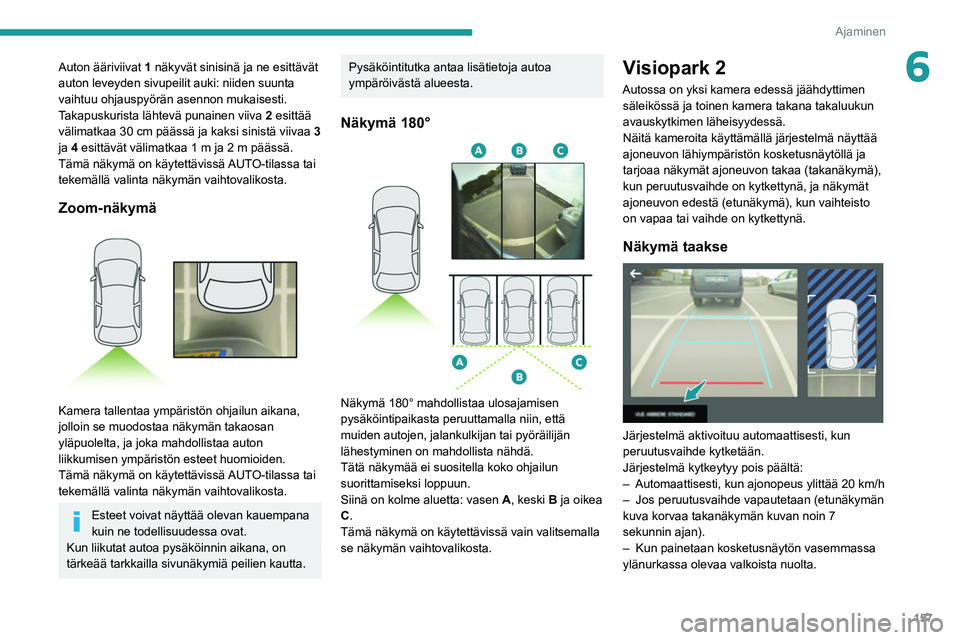

6Auton ääriviivat 1 näkyvät sinisinä ja ne esittävät
auton leveyden sivupeilit auki: niiden suunta
vaihtuu ohjauspyörän asennon mukaisesti.
Takapuskurista lähtevä punainen viiva 2 esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa 3
ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Zoom-näkymä

Kamera tallentaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.
Pysäköintitutka antaa lisätietoja autoa
ympäröivästä alueesta.
Näkymä 180°

Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla niin, että
muiden autojen, jalankulkijan tai pyöräilijän
lähestyminen on mahdollista nähdä.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Siinä on kolme aluetta: vasen A, keski B ja oikea
C.
Tämä näkymä on käytettävissä vain valitsemalla
se näkymän vaihtovalikosta.
Visiopark 2
Autossa on yksi kamera edessä jäähdyttimen säleikössä ja toinen kamera takana takaluukun
avauskytkimen läheisyydessä.
Näitä kameroita käyttämällä järjestelmä näytt\
ää
ajoneuvon lähiympäristön kosketusnäytöllä ja
tarjoaa näkymät ajoneuvon takaa (takanäkymä),
kun peruutusvaihde on kytkettynä, ja näkymät
ajoneuvon edestä (etunäkymä), kun vaihteisto
on vapaa tai vaihde on kytkettynä.
Näkymä taakse

Järjestelmä aktivoituu automaattisesti, kun
peruutusvaihde kytketään.
Järjestelmä kytkeytyy pois päältä:
–

Automaattisesti, kun ajonopeus ylittää 20 km/h
–


Jos peruutusvaihde vapautetaan (etunäkymän
kuva korvaa takanäkymän kuvan noin 7
sekunnin ajan).
–


Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.

158
Ajaminen
Esteet voivat näyttää olevan kauempana
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana, on
tärkeää tarkkailla sivunäkymiä peilien kautta.
Pysäköintitutkat täydentävät osaltaan auton
ympäristöstä välittyvää tietoa.
Näkymä 180°

Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla huomioon
ottaen muiden autojen, jalankulkijan tai
pyöräilijän saapumisen.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Se koostuu kolmesta alueesta: vasen A, keski B
ja oikea C.
Jos autoon on kytketty perävaunu tai
vetolaitteeseen on kiinnitetty
pyöränkuljetusteline, ylänäkymä auton takaa
muuttuu mustaksi.
Vain etupäässä oleva kamera muodostaa
näkymiä lähiympäristöstä.
Näkymät auton takaa ovat samankaltaisia kuin
Visiopark 1 -toiminnolla.
Katso lisätietoja Visiopark 1 -toiminnosta asiaa
käsittelevästä kohdasta.
Näkymät edestä ja takaa

Moottorin käydessä ja nopeuden ollessa
alle 20 km/h järjestelmä aktivoidaan
kosketusnäytön Driving/Ajoon liittyvät
tiedot-valikon kautta:
►  Valitse
  Pysäköinnin visuaalinen apu .
AUTO-tila tulee oletuksena näyttöön etunäkymän
kanssa, jos vaihteisto on vapaalla tai joku vaihde
on kytkettynä tai takanäkymän kanssa, jos
peruutusvaihde on kytkettynä.
Järjestelmä kytkeytyy pois päältä: –

Automaattisesti yli 30 km/h:n nopeudessa
(kuva katoaa väliaikaisesti 20 km/h:n
nopeudessa).
–

Kun painetaan kosketusnäytön vasemmassa
ylänurkassa olevaa valkoista nuolta.
AUTO-tila

Tämä tila on oletuksena käytössä.
Etupuskurissa olevien tunnistimien avulla
automaattinen näkymä voidaan siirtää edestä
(vakio) ylös (zoomaus), kun auto lähestyy
estettä.
Vakionäkymä

Auton takana oleva alue näytetään näytöllä. Auton ääriviivat
1 näkyvät oransseina ja
ne esittävät auton leveyden sivupeilit auki:
niiden suunta vaihtuu ohjauspyörän asennon
mukaisesti.
Puskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä etupuskurista ja kaksi
oranssia viivaa 3 ja 4 esittävät välimatkaa 1 m ja
2 m päässä.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
Zoom-näkymä

Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän etuosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO-tilassa tai
tekemällä valinta näkymän vaihtovalikosta.
