PEUGEOT 5008 2022 Omistajan Käsikirja (in Finnish)

199
Häiriön sattuessa
8

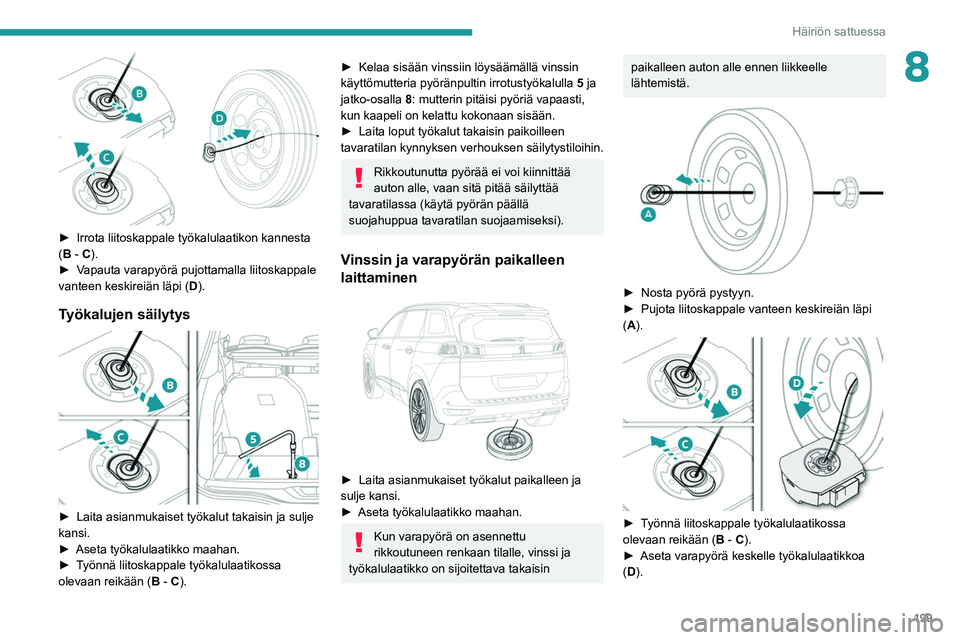

►  Irrota liitoskappale työkalulaatikon kannesta (B - C).
►  Vapauta
  varapyörä   pujottamalla   liitoskappale  
vanteen keskireiän läpi (D

).
Työkalujen säilytys

►  Laita asianmukaiset työkalut takaisin ja sulje kansi.
► Aseta   työkalulaatikko   maahan.
►  Työnnä
  liitoskappale   työkalulaatikossa  
olevaan reikään (B

- C).
►  Kelaa sisään vinssiin löysäämällä vinssin käyttömutteria pyöränpultin irrotustyökalulla 5
ja
jatko-osalla 8: mutterin pitäisi pyöriä vapaasti,
kun kaapeli on kelattu kokonaan sisään.
►  Laita
  loput   työkalut   takaisin   paikoilleen  
tavaratilan kynnyksen verhouksen säilytystiloihin.
Rikkoutunutta pyörää ei voi kiinnittää
auton alle, vaan sitä pitää säilyttää
tavaratilassa (käytä pyörän päällä
suojahuppua tavaratilan suojaamiseksi).
Vinssin ja varapyörän paikalleen
laittaminen


►  Laita asianmukaiset työkalut paikalleen ja sulje kansi.
► 
Aseta   työkalulaatikko   maahan.
Kun varapyörä on asennettu
rikkoutuneen renkaan tilalle, vinssi ja
työkalulaatikko on sijoitettava takaisin
paikalleen auton alle ennen liikkeelle
lähtemistä.


►  Nosta pyörä pystyyn.
►  Pujota   liitoskappale   vanteen   keskireiän   läpi  
(

A).


►  Työnnä liitoskappale työkalulaatikossa olevaan reikään ( B
- C).
►  Aseta
  varapyörä   keskelle   työkalulaatikkoa  
(

D).

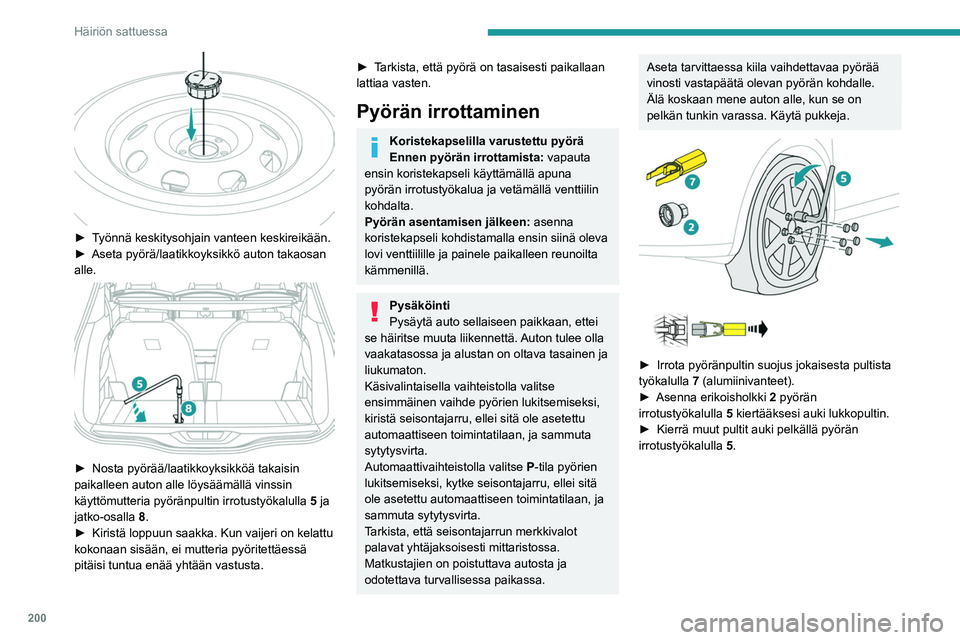

200
Häiriön sattuessa

►  Työnnä keskitysohjain vanteen keskireikään.
►  Aseta   pyörä/laatikkoyksikkö   auton   takaosan  
alle.

►  Nosta pyörää/laatikkoyksikköä takaisin paikalleen auton alle löysäämällä vinssin
käyttömutteria pyöränpultin irrotustyökalulla 5
ja
jatko-osalla 8.
►  Kiristä
  loppuun   saakka.   Kun   vaijeri   on   kelattu  
kokonaan sisään, ei mutteria pyöritettäessä
pitäisi tuntua enää yhtään vastusta.
►  Tarkista, että pyörä on tasaisesti paikallaan lattiaa vasten.
Pyörän irrottaminen
Koristekapselilla varustettu pyörä
Ennen pyörän irrottamista: vapauta
ensin koristekapseli käyttämällä apuna
pyörän irrotustyökalua ja vetämällä venttiilin
kohdalta.
Pyörän asentamisen jälkeen: asenna
koristekapseli kohdistamalla ensin siinä oleva
lovi venttiilille ja painele paikalleen reunoilta
kämmenillä.
Pysäköinti
Pysäytä auto sellaiseen paikkaan, ettei
se häiritse muuta liikennettä. Auton tulee olla
vaakatasossa ja alustan on oltava tasainen ja
liukumaton.
Käsivalintaisella vaihteistolla valitse
ensimmäinen vaihde pyörien lukitsemiseksi,
kiristä seisontajarru, ellei sitä ole asetettu
automaattiseen toimintatilaan, ja sammuta
sytytysvirta.
Automaattivaihteistolla valitse

P
-tila pyörien
lukitsemiseksi, kytke seisontajarru, ellei sitä
ole asetettu automaattiseen toimintatilaan, ja
sammuta sytytysvirta.
Tarkista, että seisontajarrun merkkivalot
palavat yhtäjaksoisesti mittaristossa.
Matkustajien on poistuttava autosta ja
odotettava turvallisessa paikassa.
Aseta tarvittaessa kiila vaihdettavaa pyörää
vinosti vastapäätä olevan pyörän kohdalle.
Älä koskaan mene auton alle, kun se on
pelkän tunkin varassa. Käytä pukkeja.




►  Irrota pyöränpultin suojus jokaisesta pultista työkalulla 7 (alumiinivanteet).
►  Asenna
  erikoisholkki  
2
pyörän
irrotustyökalulla

5
kiertääksesi auki lukkopultin.
►  Kierrä
  muut   pultit   auki   pelkällä   pyörän  
irrotustyökalulla


5
.

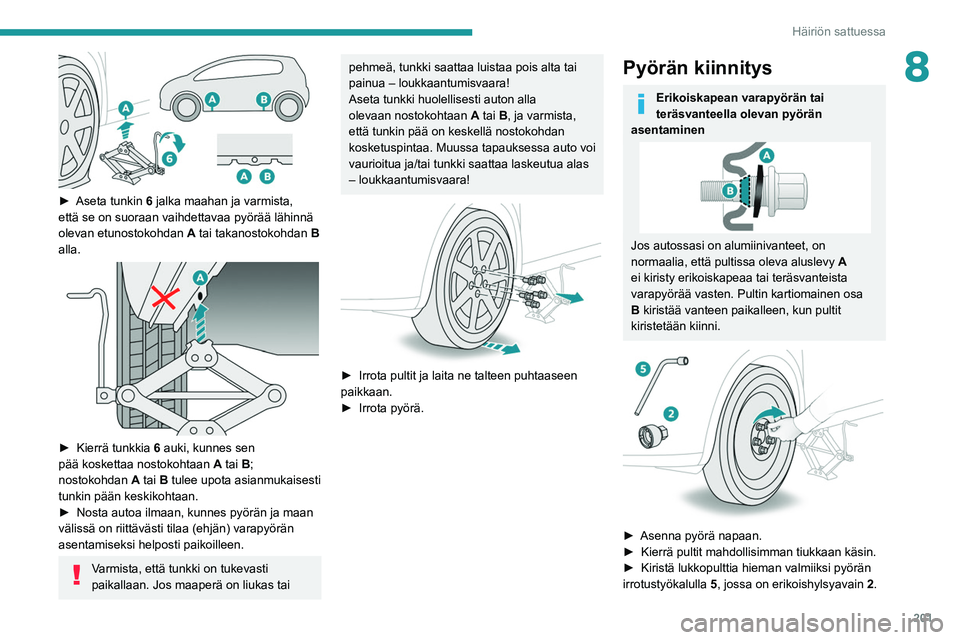

201
Häiriön sattuessa
8

►  Aseta tunkin 6 jalka maahan ja varmista,
että se on suoraan vaihdettavaa pyörää lähinnä
olevan etunostokohdan

A
tai takanostokohdan
B

alla.


►  Kierrä tunkkia 6 auki, kunnes sen
pää koskettaa nostokohtaan A tai B;
nostokohdan

A
tai B tulee upota asianmukaisesti
tunkin pään keskikohtaan.
►  Nosta
  autoa   ilmaan,   kunnes   pyörän   ja   maan  
välissä on riittävästi tilaa (ehjän) varapyörän
asentamiseksi helposti paikoilleen.
Varmista, että tunkki on tukevasti
paikallaan. Jos maaperä on liukas tai
pehmeä, tunkki saattaa luistaa pois alta tai
painua – loukkaantumisvaara!
Aseta tunkki huolellisesti auton alla
olevaan nostokohtaan A tai B, ja varmista,
että tunkin pää on keskellä nostokohdan
kosketuspintaa. Muussa tapauksessa auto voi
vaurioitua ja/tai tunkki saattaa laskeutua alas
– loukkaantumisvaara!


►  Irrota pultit ja laita ne talteen puhtaaseen paikkaan.
► 
Irrota   pyörä.
Pyörän kiinnitys
Erikoiskapean varapyörän tai
teräsvanteella olevan pyörän
asentaminen
Jos autossasi on alumiinivanteet, on
normaalia, että pultissa oleva aluslevy A
ei kiristy erikoiskapeaa tai teräsvanteista
varapyörää vasten. Pultin kartiomainen osa
B kiristää vanteen paikalleen, kun pultit
kiristetään kiinni.


►  Asenna pyörä napaan.
►  Kierrä   pultit   mahdollisimman   tiukkaan   käsin.
►  Kiristä
  lukkopulttia   hieman   valmiiksi   pyörän  
irrotustyökalulla


5
, jossa on erikoishylsyavain 2.

202
Häiriön sattuessa
pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
– LED-ajovalot
– Full LED-teknologian ajovalot
– Sivusuuntavalot
– Sivukohdevalot
– LED-teknologian takavalot
– Lisäjarruvalo
– Rekisterikilven lamput
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.
Älä kosketa LED- tai Full LED-ajovaloja käsin
- sähköiskun vaara!

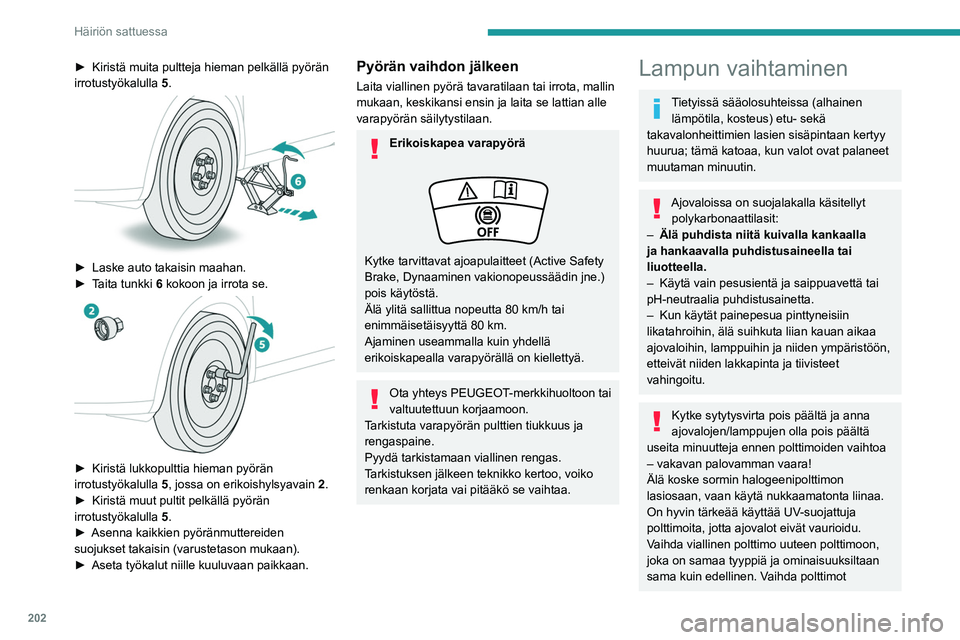

►  Kiristä muita pultteja hieman pelkällä pyörän irrotustyökalulla 5 .


►  Laske auto takaisin maahan.
►  Taita   tunkki   6 kokoon ja irrota se.


►  Kiristä lukkopulttia hieman pyörän irrotustyökalulla 5 , jossa on erikoishylsyavain 2 .
►  Kiristä
  muut   pultit   pelkällä   pyörän  
irrotustyökalulla


5
.
►  Asenna
  kaikkien   pyöränmuttereiden  
suojukset takaisin (varustetason mukaan).
► 

Aseta   työkalut   niille   kuuluvaan   paikkaan.
Pyörän vaihdon jälkeen
Laita viallinen pyörä tavaratilaan tai irrota, mallin
mukaan, keskikansi ensin ja laita se lattian alle
varapyörän säilytystilaan.
Erikoiskapea varapyörä
Kytke tarvittavat ajoapulaitteet (Active Safety
Brake, Dynaaminen vakionopeussäädin jne.)
pois käytöstä.
Älä ylitä sallittua nopeutta 80 km/h tai
enimmäisetäisyyttä 80 km.
Ajaminen useammalla kuin yhdellä
erikoiskapealla varapyörällä on kiellettyä.
Ota yhteys PEUGEOT-merkkihuoltoon tai
valtuutettuun korjaamoon.
Tarkistuta varapyörän pulttien tiukkuus ja
rengaspaine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Lampun vaihtaminen
Tietyissä sääolosuhteissa (alhainen lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan kertyy
huurua; tämä katoaa, kun valot ovat palaneet
muutaman minuutin.
Ajovaloissa on suojalakalla käsitellyt polykarbonaattilasit:
–

Älä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuotteella.
–


Käytä vain pesusientä ja saippuavettä tai
pH-neutraalia puhdistusainetta.
–


Kun käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan aikaa
ajovaloihin, lamppuihin ja niiden ympäristöön,
etteivät niiden lakkapinta ja tiivisteet
vahingoitu.
Kytke sytytysvirta pois päältä ja anna
ajovalojen/lamppujen olla pois päältä
useita minuutteja ennen polttimoiden vaihtoa
– vakavan palovamman vaara!
Älä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen. Vaihda polttimot

203
Häiriön sattuessa
8pareittain valaistuksen epätasaisuuden
välttämiseksi.
Valoyksiköiden asentaminen
Suorita toimenpiteet päinvastaisessa
järjestyksessä kuin purkaminen.
Loistediodiajovalot ja
polttimot (LED-merkkivalot)
Mallin mukaan kyseiset ajovalojen/polttimoiden
tyypit ovat:
–
LED-ajovalot
–

Full LED-teknologian ajovalot
–

Sivusuuntavalot
–
Sivukohdevalot
–

LED-teknologian takavalot
–

Lisäjarruvalo
–

Rekisterikilven lamput
Jos sinun on vaihdettava tämäntyyppinen
polttimo, sinun on otettava yhteys
PEUGEOT-jälleenmyyjään tai valtuutettuun
korjaamoon.
Älä kosketa LED- tai Full LED-ajovaloja käsin
- sähköiskun vaara!

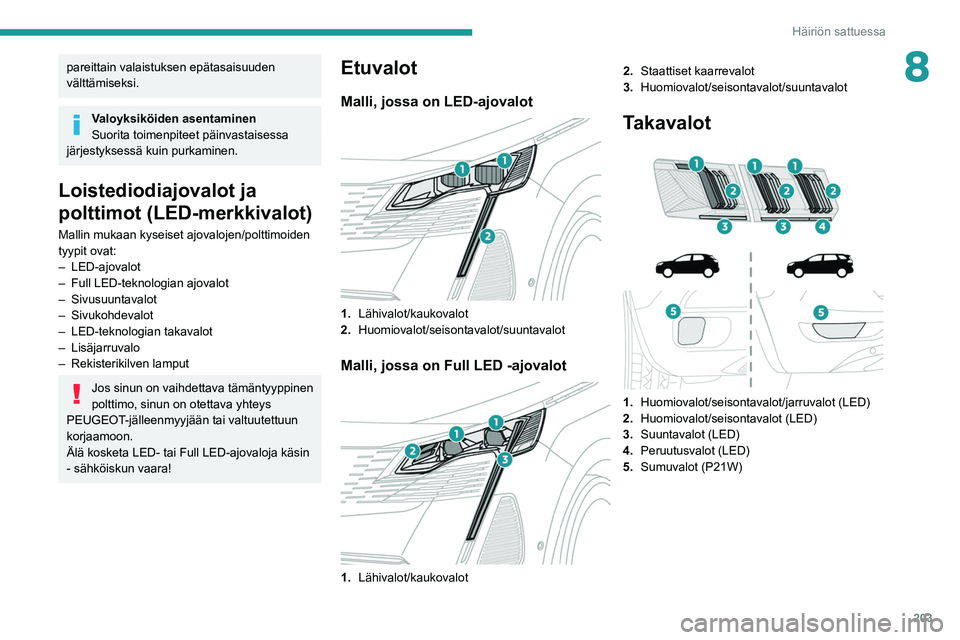

Etuvalot
Malli, jossa on LED-ajovalot

1. Lähivalot/kaukovalot
2. Huomiovalot/seisontavalot/suuntavalot
Malli, jossa on Full LED -ajovalot

1.Lähivalot/kaukovalot 2.
Staattiset kaarrevalot
3. Huomiovalot/seisontavalot/suuntavalot
Takavalot



1. Huomiovalot/seisontavalot/jarruvalot (LED)
2. Huomiovalot/seisontavalot (LED)
3. Suuntavalot (LED)
4. Peruutusvalot (LED)
5. Sumuvalot (P21W)

204
Häiriön sattuessa
Versio 1 (Full)
Rasia 1Sulake nro Koko (A)Toiminnot
F1 3 AAvaamisen ja käynnistämisen handsfree-toiminto
F2 5 AMonitoiminäyttö
F5 5 APeruutuskamera – pysäköintitutka
F7 10 AHi-Fi-vahvistin
F8 20 ATakalasinpyyhkijä
F10 30 ALukot
F 11 30 ALukot
F17 10 ATavaratilan 12 V:n pistorasia
F18 5 AHätäpuhelu ja tiepalvelukutsut
F22 3 AHansikaslokeron valo

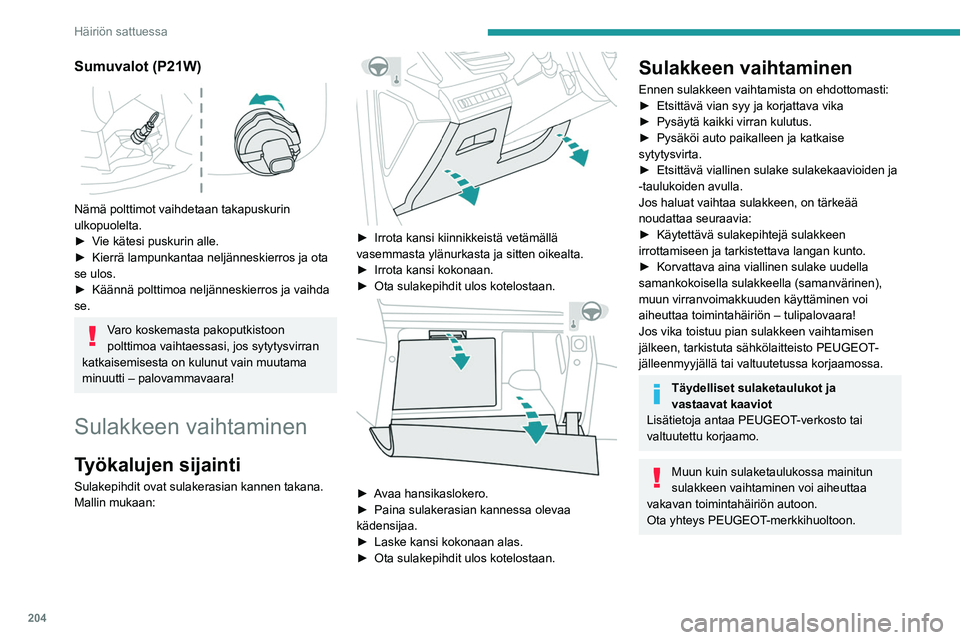

Sumuvalot (P21W)

Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta.
►  Vie
  kätesi   puskurin   alle.
►  Kierrä
  lampunkantaa   neljänneskierros   ja   ota  
se ulos.
► 

Käännä   polttimoa   neljänneskierros   ja   vaihda  
se.
Varo koskemasta pakoputkistoon
polttimoa vaihtaessasi, jos sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti – palovammavaara!
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepihdit ovat sulakerasian kannen takana.
Mallin mukaan:


►  Irrota kansi kiinnikkeistä vetämällä vasemmasta ylänurkasta ja sitten oikealta.
► 
Irrota   kansi   kokonaan.
►  Ota
  sulakepihdit   ulos   kotelostaan.


►  Avaa hansikaslokero.
►  Paina   sulakerasian   kannessa   olevaa  
kädensijaa.
► 

Laske   kansi   kokonaan   alas.
►  Ota
  sulakepihdit   ulos   kotelostaan.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on ehdottomasti:
►  Etsittävä  vian   syy   ja   korjattava   vika
►  Pysäytä
  kaikki   virran   kulutus.
►  Pysäköi
  auto   paikalleen   ja   katkaise  
sytytysvirta.
► 

Etsittävä   viallinen   sulake   sulakekaavioiden   ja  
-taulukoiden avulla.
Jos haluat vaihtaa sulakkeen, on tärkeää
noudattaa seuraavia:
► 

Käytettävä   sulakepihtejä   sulakkeen  
irrottamiseen ja tarkistettava langan kunto.
► 

Korvattava   aina   viallinen   sulake   uudella  
samankokoisella sulakkeella (samanvärinen),
muun virranvoimakkuuden käyttäminen voi
aiheuttaa toimintahäiriön – tulipalovaara!
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT

-
jälleenmyyjällä tai valtuutetussa korjaamossa.
Täydelliset sulaketaulukot ja
vastaavat kaaviot
Lisätietoja antaa PEUGEOT-verkosto tai
valtuutettu korjaamo.
Muun kuin sulaketaulukossa mainitun
sulakkeen vaihtaminen voi aiheuttaa
vakavan toimintahäiriön autoon.
Ota yhteys PEUGEOT-merkkihuoltoon.

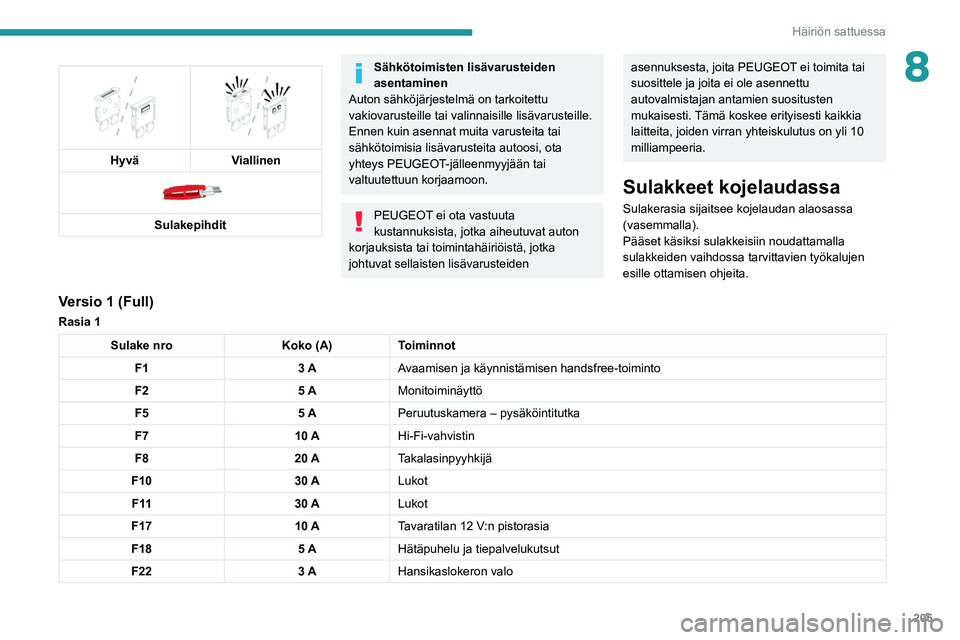

205
Häiriön sattuessa
8

Hyvä
Viallinen

Sulakepihdit
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille lisävarusteille.
Ennen kuin asennat muita varusteita tai
sähkötoimisia lisävarusteita autoosi, ota
yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
johtuvat sellaisten lisävarusteiden
asennuksesta, joita PEUGEOT ei toimita tai
suosittele ja joita ei ole asennettu
autovalmistajan antamien suositusten
mukaisesti. Tämä koskee erityisesti kaikkia
laitteita, joiden virran yhteiskulutus on yli 10
milliampeeria.
Sulakkeet kojelaudassa
Sulakerasia sijaitsee kojelaudan alaosassa
(vasemmalla).
Pääset käsiksi sulakkeisiin noudattamalla
sulakkeiden vaihdossa tarvittavien työkalujen
esille ottamisen ohjeita.
Versio 1 (Full)
Rasia 1
Sulake nro Koko (A)Toiminnot
F1 3 AAvaamisen ja käynnistämisen handsfree-toiminto
F2 5 AMonitoiminäyttö
F5 5 APeruutuskamera – pysäköintitutka
F7 10 AHi-Fi-vahvistin
F8 20 ATakalasinpyyhkijä
F10 30 ALukot
F 11 30 ALukot
F17 10 ATavaratilan 12 V:n pistorasia
F18 5 AHätäpuhelu ja tiepalvelukutsut
F22 3 AHansikaslokeron valo

206
Häiriön sattuessa
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Versio 1 (Full)
Rasia 1Sulake nro Koko (A)Toiminnot
F14 15 ALasinpesulaitteen pumppu.
F15 5 AOhjaustehostin
F20 25 ALasinpesulaitteen pumppu.

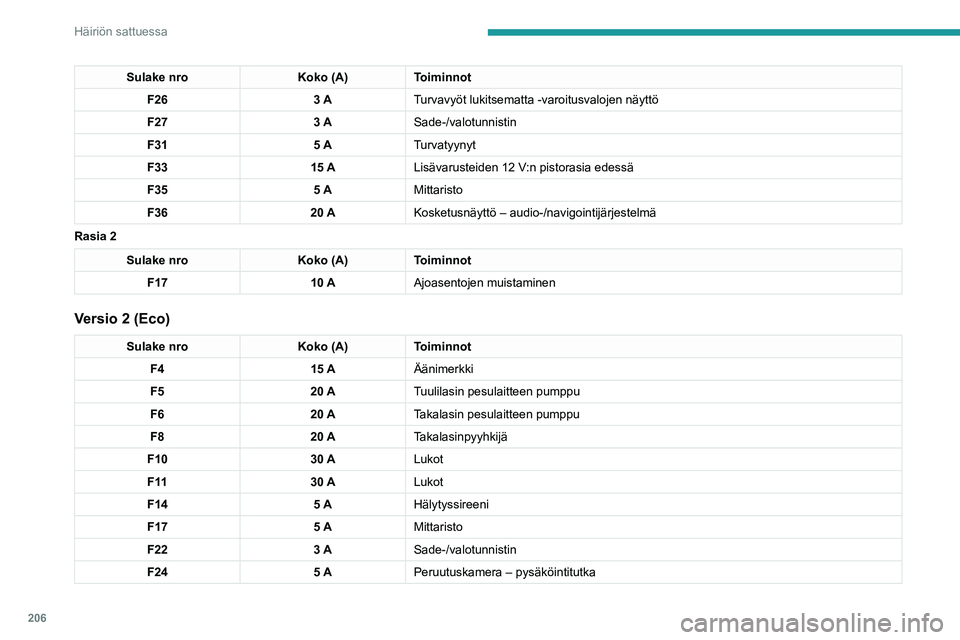

Sulake nro Koko (A)Toiminnot
F26 3 ATurvavyöt lukitsematta -varoitusvalojen näyttö
F27 3 ASade-/valotunnistin
F31 5 ATurvatyynyt
F33 15 ALisävarusteiden 12 V:n pistorasia edessä
F35 5 AMittaristo
F36 20 AKosketusnäyttö – audio-/navigointijärjestelmä
Rasia 2
Sulake nro Koko (A)Toiminnot
F17 10 AAjoasentojen muistaminen
Versio 2 (Eco)
Sulake nro Koko (A)Toiminnot
F4 15 AÄänimerkki
F5 20 ATuulilasin pesulaitteen pumppu
F6 20 ATakalasin pesulaitteen pumppu
F8 20 ATakalasinpyyhkijä
F10 30 ALukot
F 11 30 ALukot
F14 5 AHälytyssireeni
F17 5 AMittaristo
F22 3 ASade-/valotunnistin
F24 5 APeruutuskamera – pysäköintitutka

207
Häiriön sattuessa

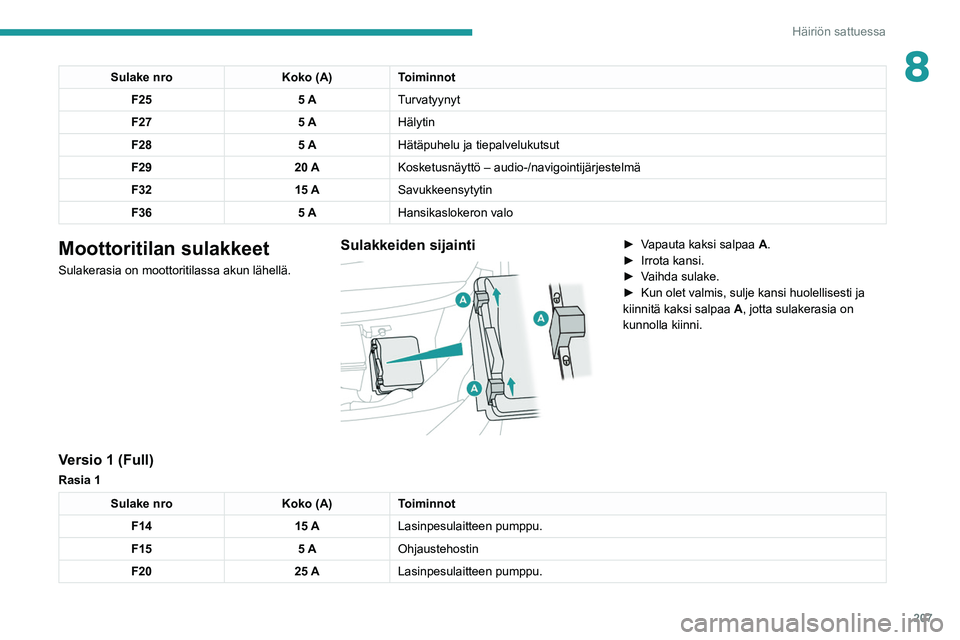

8Sulake nroKoko (A)Toiminnot
F25 5 ATurvatyynyt
F27 5 AHälytin
F28 5 AHätäpuhelu ja tiepalvelukutsut
F29 20 AKosketusnäyttö – audio-/navigointijärjestelmä
F32 15 ASavukkeensytytin
F36 5 AHansikaslokeron valo
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.
Sulakkeiden sijainti

►  Vapauta kaksi salpaa A .
►  Irrota   kansi.
►  Vaihda
  sulake.
►  Kun
  olet   valmis,   sulje   kansi   huolellisesti   ja  
kiinnitä kaksi salpaa A

, jotta sulakerasia on
kunnolla kiinni.
Versio 1 (Full)
Rasia 1
Sulake nro Koko (A)Toiminnot
F14 15 ALasinpesulaitteen pumppu.
F15 5 AOhjaustehostin
F20 25 ALasinpesulaitteen pumppu.

208
Häiriön sattuessa
Akun ottaminen esille
Akku sijaitsee konepellin alla.

(+)-navan esille saaminen:
►  Avaa konepellin lukitus vetämällä ensin 
sisäistä vapautusvipua ja avaamalla sitten
ulkoinen tuulihaka.
►  Avaa konepelti.
(+) plus-napa.
Tällä navalla on pikavapautuskiinnike.
(-) Miinus-napa.
Akun miinus-napaan (-) ei pääse käsiksi.
Erillinen maadoituspiste sijaitsee akun
läheisyydessä.
Käynnistys vara-akulla
Jos auton akku on tyhjä, moottori voidaan
käynnistää vara-akulla (ulkoinen tai toisesta
autosta) ja käynnistyskaapeleilla tai
apukäynnistimellä.

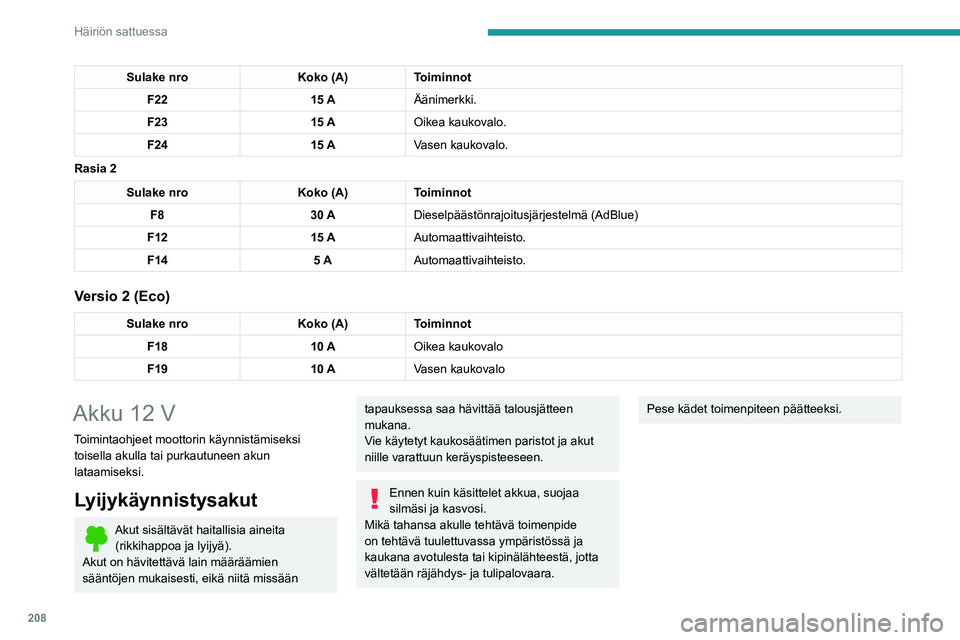

Sulake nroKoko (A)Toiminnot
F22 15 AÄänimerkki.
F23 15 AOikea kaukovalo.
F24 15 AVasen kaukovalo.
Rasia 2
Sulake nro Koko (A)Toiminnot
F8 30 ADieselpäästönrajoitusjärjestelmä (AdBlue)
F12 15 AAutomaattivaihteisto.
F14 5 AAutomaattivaihteisto.
Versio 2 (Eco)
Sulake nro Koko (A)Toiminnot
F18 10 AOikea kaukovalo
F19 10 AVasen kaukovalo
Akku 12 V
Toimintaohjeet moottorin käynnistämiseksi
toisella akulla tai purkautuneen akun
lataamiseksi.
Lyijykäynnistysakut
Akut sisältävät haitallisia aineita (rikkihappoa ja lyijyä).
Akut on hävitettävä lain määräämien
sääntöjen mukaisesti, eikä niitä missään
tapauksessa saa hävittää talousjätteen
mukana.
Vie käytetyt kaukosäätimen paristot ja akut
niille varattuun keräyspisteeseen.
Ennen kuin käsittelet akkua, suojaa
silmäsi ja kasvosi.
Mikä tahansa akulle tehtävä toimenpide
on tehtävä tuulettuvassa ympäristössä ja
kaukana avotulesta tai kipinälähteestä, jotta
vältetään räjähdys- ja tulipalovaara.
Pese kädet toimenpiteen päätteeksi.
