audio PEUGEOT 5008 2023 Manuale duso (in Italian)

3
Sommario
Riconoscimento dei cartelli stradali 141
Limitatore di velocità 145
Raccomandazioni specifiche sul regolatore di
velocità
147
Regolatore di velocità 147
Drive Assist Plus 149
Regolatore di velocità adattativo 149
Mantenimento in corsia 154
Mantenimento in corsia 157
Active Safety Brake con Allarme rischio
collisione e Assistenza alla frenata d'emergenza
intelligente
160
Rilevamento stanchezza 164
Sorveglianza angoli ciechi 165
Sensori di assistenza al parcheggio 166
Visiopark 1 - Visiopark 2 168
Park Assist 172
 7Informazioni praticheCompatibilità dei carburanti 177
Rifornimento 177
Posizionamento obbligato della pistola di
rifornimento carburante (Diesel)
178
Sistema ibrido ricaricabile 179
Carica della batteria di trazione
(ibrido ricaricabile)
187
Dispositivo di traino 190
Gancio traino a sgancio rapido 191
Barre del tetto 193
Catene da neve 194
Schermo di protezione neve 195
Modalità risparmio energetico 196
Cofano motore 196
Vano motore 198
Controllo dei livelli 198
Verifiche 200
AdBlue® (BlueHDi) 202

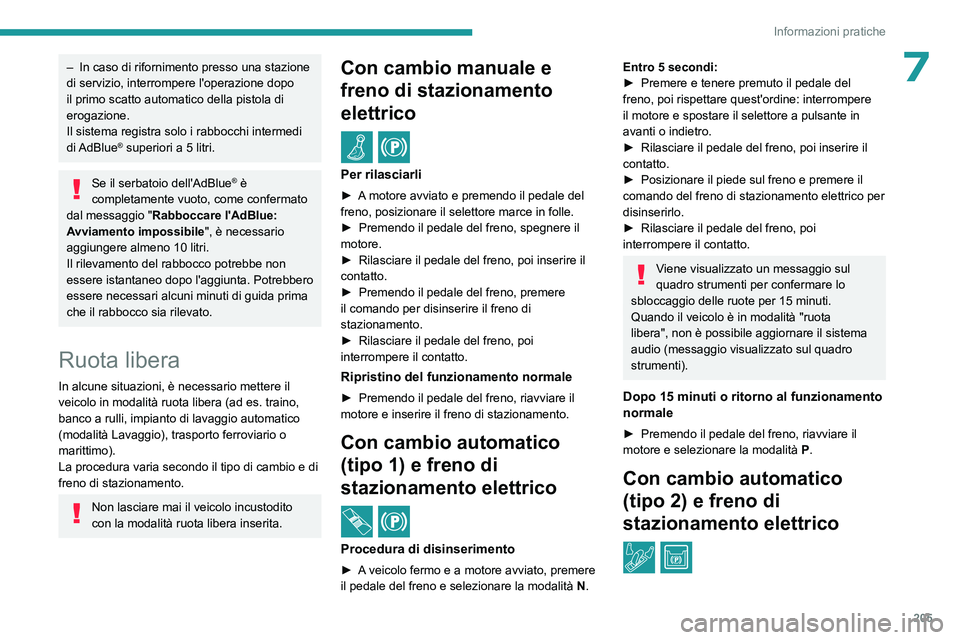

Ruota libera 205
Consigli per la manutenzione 206
 8In caso di panneTriangolo di segnalazione 209
Mancanza di carburante (Diesel) 209
Attrezzatura di bordo 209
Kit di riparazione provvisoria pneumatici 212
Ruota di scorta 215
Sostituzione di una lampadina 220
Fusibili 222
Batteria da 12

V/Batterie secondarie 222
Traino del veicolo 228
 9Caratteristiche tecnicheCaratteristiche delle motorizzazioni e dei
carichi trainabili 232
Motori a benzina 233
Motorizzazioni Diesel 235
Motorizzazioni ibride ricaricabili 236
Dimensioni 237
Elementi di identificazione 238
 10PEUGEOT Connect RadioOperazioni preliminari 239
Comandi al volante 240
Menu 241
Applicazioni 242
Radio 243
Radio DAB (Digital Audio Broadcasting) 244
Media 245
Telefono 246
Impostazione 249
Domande frequenti 251
  11PEUGEOT Connect NavOperazioni preliminari 253
Comandi al volante 254
Menu 255
Comandi vocali 256
Navigazione 260
Navigazione connessa a Internet 262
Applicazioni 265
Radio 267
Radio DAB (Digital Audio Broadcasting) 269
Media 269
Telefono 271
Impostazione 273
Domande frequenti 275
 12Lettura dei dati del veicolo e privacy
 ■
Indice alfabetico
 ■
Appendice

5
Panoramica
5.Comandi del regolatore/limitatore di velocità/
Regolatore di velocità adattativo
6. Quadro strumenti e comandi di regolazione
del sistema audio
A. Selezione della modalità di visualizzazione
del quadro strumenti
B. Comandi vocali
C. Abbassare/Alzare il volume
D. Selezione file multimediale precedente/
successivo
Conferma di una selezione
E. Accesso al menu Telefono
Gestione delle chiamate
F. Selezione di una fonte audio
G. Visualizzazione dell'elenco delle stazioni
radio/tracce audio
Barretta laterale dei comandi



1. Regolazione dell'altezza dei fari
2. Spia di attivazione del pre-condizionamento
della temperatura 3.
Apertura/chiusura del portellone con apertura
a mani occupate
4. Allarme
5. Parabrezza riscaldato
6. Sicurezza bambini elettrica
7. Mantenimento in corsia
8. Mantenimento in corsia
9. Apertura dello sportellino serbatoio
carburante
Pannello centrale dei comandi



1. Segnale d'emergenza
2. Display touch screen
Accesso al menu Energy
3. Disappannamento/Sbrinamento anteriore
4. Ricircolo dell'aria interna
5. Sbrinamento lunotto
6. Chiusura centralizzata
7. Sedili riscaldati
Sistema ibrido ricaricabile

1.Motore benzina
2. Motore elettrico anteriore e posteriore
(secondo la versione)
3. Batteria di trazione
4. Batterie accessori 12
V
5. Cambio automatico elettrico a 8 marce
(e-EAT8)
6. Sportellino di carica
7. Sportellino serbatoio carburante
8. Selettore modalità di guida
9. Cavo per carica domestica
La tecnologia ibrida ricaricabile combina due
fonti di energia: quella del motore benzina e
quella di uno o due motori elettrici (secondo la
versione).
Il motore a combustione e il motore elettrico
possono funzionare in modo alternato o
simultaneamente, in funzione della modalità di
guida selezionata e delle condizioni di guida.

23
Strumenti del cruscotto
1• Percentuale del tragitto attuale percorso in
modalità di guida completamente elettrica
(ibrido ricaricabile).
–

Percorso "
1" poi "2":
•

V
elocità media.
•

Consumo medio di carburante.
•


Distanza percorsa.
Azzeramento del percorso
► Quando è visualizzato il percorso
desiderato, tenere premuto il pulsante
all'estremità del comando del tergicristallo per
più di 2 secondi.
I percorsi "1" e "2" sono indipendenti e sono
utilizzati in modo identico.
Definizioni
Autonomia
(miglia o km)Distanza che può essere percorsa con il
carburante rimanente nel serbatoio (in
funzione del consumo medio di carburante degli
ultimi chilometri percorsi).
Questo valore può variare in seguito ad un
cambiamento dello stile di guida o del terreno
tale da determinare una notevole variazione del
consumo attuale di carburante.
Non appena l'autonomia scende al di sotto di
30

km, vengono visualizzati dei trattini.
Dopo un rabbocco con almeno 5 litri di
carburante, l'autonomia è ricalcolata e
visualizzata, se superiore ai 100
km.I trattini visualizzati in modo permanente al
posto dei numeri, durante la guida, indicano
un'anomalia.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.
Consumo attuale
(mpg o l/100 km o km/l)Calcolato negli ultimi secondi trascorsi.
Questa funzione viene visualizzata solo a partire
da 30

km/h.
Consumo medio
(mpg o l/100 km o km/l)Calcolato dall'ultimo azzeramento del
computer di bordo.
Velocità media
(km/h o miglia)Calcolato dall'ultimo azzeramento del
computer di bordo.
Distanza percorsa
(miglia o km)Calcolato dall'ultimo azzeramento del
computer di bordo.
Timer del sistema Stop & Start
(minuti/secondi o ore/minuti)
Se il veicolo è equipaggiato di funzione Stop
& Start, un timer calcola il tempo trascorso in
modalità STOP durante un tragitto.
Il timer si azzera ad ogni inserimento del
contatto.
Display touch screen
Questo sistema permette di accedere ai seguenti
elementi:
–
V
isualizzazione permanente dell'ora e della
temperatura esterna (in caso di rischio
ghiaccio,
viene visualizzata una spia blu).
–

Comandi del sistema di riscaldamento/aria
climatizzata.
–


Funzioni del veicolo e menu delle regolazioni
dell'equipaggiamento.
–


Comandi del sistema audio e del telefono e
visualizzazione delle relative informazioni.
–


V
isualizzazione delle funzioni di assistenza
grafica alla manovra (assistenza grafica al
parcheggio, Park Assist, ecc.).
–

Servizi Internet e visualizzazione delle relative
informazioni.
–


Comandi del sistema di navigazione e
visualizzazione delle relative informazioni
(secondo la versione).
Per motivi di sicurezza, fermare sempre il
veicolo prima di eseguire operazioni che
richiedono un'attenzione prolungata.
Alcune funzioni non sono accessibili durante
la guida.

24
Strumenti del cruscotto
Raccomandazioni
Questo schermo è di tipo capacitivo.
– Non utilizzare oggetti appuntiti sul display
touch screen.
–

Non toccare il display touch screen con le dita
bagnate.
–


Per la pulizia del display touch screen,
utilizzare un panno pulito e morbido.
Principi
► Utilizzare i pulsanti disposti sotto il display
touch screen per accedere ai menu, poi premere
i pulsanti visualizzati sul display touch screen.
Alcuni menu possono essere visualizzati su
due pagine: premere il pulsante " OPZIONI"per
accedere alla seconda pagina.
Dopo alcuni istanti senza alcuna azione
sulla seconda pagina, la prima pagina viene
visualizzata automaticamente.
Per disattivare/attivare una funzione, selezionare
"
OFF " o "ON".
Configurare una funzione
Accedere alle informazioni aggiuntive
sulla funzione
Conferma
Tornare alla pagina precedente o confermare
Regolazione del volume/disattivazione del
suono.
Menu

Premere il display touch screen con tre dita
per visualizzare tutti i pulsanti dei menu.
Per ulteriori informazioni sui menu, leggere
le sezioni che descrivono i sistemi audio e
telematici.
Radio/Sistemi Multimediali
Climatizzazione
Regolazioni di temperatura, flusso d'aria,
ecc.
Per ulteriori informazioni sulla Climatizzazione
automatica bizona, leggere la sezione
corrispondente.
Navigazione (secondo
l'equipaggiamento)
Illumin esterna o Veicolo (secondo
l'equipaggiamento) Attivazione, disattivazione e regolazioni di
determinate funzioni.
Le funzioni sono organizzate in 2 tendine: "
Tasti
rapidi" e "Altre regolazioni ".
Telefono
Connect-App
Accesso ad alcuni equipaggiamenti
configurabili.
Energy
Accesso alle funzioni del sistema ibrido
ricaricabile (flusso d'energia, grafici dei consumi,
carica differita, funzione eSave).
Menu Energy
Flussi
La pagina mostra il funzionamento del sistema
ibrido ricaricabile in tempo reale.
1. Modalità di guida attiva
2. Motore benzina
3. Motori elettrici
4. Livello di carica della batteria di trazione
Il flusso d'energia ha un colore per ogni tipo di
guida:

67
Ergonomia e confort
3Assicurarsi di non lasciare oggetti nell'abitacolo, poiché potrebbe agire
come una lente d'ingrandimento sotto l'effetto
dei raggi solari e causare un incendio. Rischio
di incendio o danni alle superfici interne!
Visiera parasole
► A contatto inserito, sollevare lo sportellino di
copertura; secondo la versione, il retrovisore si
illumina automaticamente.
La visiera parasole prevede anche una fessura
porta biglietti.
Cassettino portaoggetti
► Per aprire il cassettino portaoggetti, sollevare
la maniglia.
A
contatto inserito, il cassettino portaoggetti è
illuminato quando è aperto.


Contiene il comando di disattivazione dell'airbag
anteriore lato passeggero.
Non guidare mai con il cassettino
portaoggetti aperto, se un passeggero
occupa il sedile anteriore. Rischio di lesioni in
caso di frenata brusca.
Presa accessori 12 V



► Collegare un accessorio da 12 V (con
potenza nominale massima di 120 W) utilizzando
un adattatore idoneo.
Rispettare la potenza massima, per
evitare di danneggiare l'accessorio.
Il collegamento di un dispositivo elettrico
non omologato da PEUGEOT, come un
caricatore USB, potrebbe provocare
malfunzionamenti degli impianti elettrici del
veicolo, ad esempio una cattiva ricezione
radio o disturbi della visualizzazione sui
display.
Porta USB
Questi simboli determinano il tipo di utilizzo di
una porta USB:
Alimentazione e ricarica.
Allo stesso modo, oltre allo scambio di dati multimediali con il sistema audio.
Allo stesso modo, oltre all'utilizzo delle applicazioni per smartphone con il display
touch screen.

68
Ergonomia e confort




La porta USB permette di collegare un
dispositivo portatile o una chiavetta USB.
Legge i file audio inviati al sistema audio e
riprodotti attraverso gli altoparlanti del veicolo.
Questi file possono essere gestiti con i comandi
al volante o quelli del display touch screen.
Secondo la versione, la porta USB
situata sulla console centrale
permette inoltre di collegare uno smartphone
tramite Android Auto
® o CarPlay®, per poter
utilizzare alcune applicazioni per smartphone sul
display touch screen.
Per ottenere il miglior risultato, utilizzare un
cavo prodotto o approvato dal costruttore del
dispositivo.
È possibile gestire queste applicazioni
utilizzando i comandi al volante o i comandi del
sistema audio.
Durante l'utilizzo della porta USB, il
dispositivo portatile si ricarica
automaticamente.
Durante la ricarica, appare un messaggio se
la potenza assorbita dal dispositivo portatile è
superiore alla corrente fornita dal veicolo.
Per ulteriori informazioni sull'utilizzo di questo
equipaggiamento, leggere le sezioni che
descrivono i sistemi audio e telematici.
Sistema Hi-Fi FOCAL®


Il veicolo è equipaggiato di un sistema audio ad
alta fedeltà del marchio francese FOCAL®.
10 altoparlanti equipaggiati di tecnologie
esclusive FOCAL
® offrono il piacere di un suono
puro e dettagliato all'interno del veicolo:
–

Altoparlante centrale/altoparlanti satellite medi
con tecnologia Polyglass: immersione nel suono
e spazializzazione. –


W
oofer/Altoparlanti medi con tecnologia
Polyglass ad alta escursione: bilanciamento,
dinamica e precisione del suono.
–
T
weeter a cupola invertita TNF in alluminio:
diffusione del suono ottimale, alte frequenze
dettagliate.
–
Amplificazione attiva a 12 canali -
Tecnologia
ibrida Classe AB/Classe D da 515 W: ampiezza
e finezza dei segnali alle alte frequenze, oltre a
una reale potenza nei bassi.
–
Subwoofer con tecnologia a bobina tripla
Power FlowerTM ad alta escursione: riproduzione
profonda e controllata delle basse frequenze.
Ricarica smartphone senza
filo




Questo sistema consente la ricarica senza filo
di dispositivi mobili, ad esempio smartphone,
utilizzando il principio di induzione magnetica,
secondo la norma Qi 1.1.
Il dispositivo portatile da ricaricare deve essere
compatibile con la norma Qi, per progettazione
o mediante l'ausilio di una custodia o di una
scocca compatibile.

122
Guida
► Con cambio manuale, posizionare la leva
del cambio in folle.
►

Con
cambio automatico, si consiglia di
selezionare la modalità

P
o N.
►

Premere il pulsante " ST

ART/STOP".
►

Per i veicoli ibridi ricaricabili, prima di uscire
dal veicolo, controllare che la spia READY

sia
spenta.
In alcuni casi è necessario ruotare il volante per
bloccare il piantone dello sterzo.
Su alcune versioni con cambio automatico
(EAT6/EAT8), il piantone dello sterzo non si
blocca, ma il cambio si blocca in modalità

P
.
Se il veicolo non è immobilizzato, il
motore non si spegne.
Con lo spegnimento del motore, anche le
funzioni di assistenza alla frenata e dello
sterzo sono interrotte. Rischio di perdita del
controllo del veicolo!
Non uscire mai dal veicolo lasciando la
chiave elettronica all'interno.
Inserimento del contatto
senza avviare il motore


Con la chiave elettronica nell'abitacolo,
premendo il pulsante " START/STOP" senza
premere i pedali, è possibile inserire il contatto
senza avviare il motore (accendendo il quadro
strumenti e accessori come il sistema audio e
l'illuminazione).
►

Premere nuovamente questo pulsante
per interrompere il contatto e permettere il
bloccaggio delle porte del veicolo.
Chiave non rilevata
Avviamento d'emergenza
Un lettore d'emergenza è situato sul piantone
dello sterzo, per consentire l'avviamento del
motore se il sistema non rileva più la chiave nella
zona di riconoscimento o se la pila della chiave
elettronica è esaurita.


► Tenere il telecomando posizionato contro il
lettore.
►

Con cambio manuale
, posizionare la leva
del cambio in folle, poi premere a fondo il pedale
della frizione.
►

Con cambio automatico , selezionare la
modalità


P
, poi premere il pedale del freno.


► Premere il pulsante " ST ART/STOP".
Il motore si avvia.

196
Informazioni pratiche
► Inclinare lo schermo verso il basso per
agganciare la parte inferiore dello schermo al
paraurti.
►

V
erificare che l'unità sia fissata saldamente
premendo lungo i bordi.
Ripetere le operazioni per l'altro schermo.
Rimozione

► Inserire un dito nella tacca situata nella parte
superiore dello schermo.
►

T
irare verso di sé per sganciare l'insieme.
Ripetere le operazioni per l'altro schermo.
Modalità risparmio
energetico
Questo sistema gestisce la durata dell'utilizzo
di alcune funzioni, per conservare un livello
sufficiente di carica della batteria a contatto
interrotto.
Dopo lo spegnimento del motore e per una
durata totale massima di circa 30 minuti, è
ancora possibile continuare a utilizzare alcune
funzioni quali il sistema audio e telematico, i fari
anabbaglianti o le plafoniere.
Selezione della modalità
All'attivazione della modalità risparmio d'energia
appare un messaggio di conferma e le funzioni
attive
passano in standby.
Se in quel momento è in corso una
telefonata, la stessa sarà mantenuta per
circa 10 minuti tramite il sistema mani
libere
del sistema audio.
Disattivazione della
modalità
Queste funzioni vengono riattivate
automaticamente al successivo utilizzo del
veicolo.
Per ripristinare l'utilizzo immediato di queste
funzioni, avviare il motore e lasciarlo avviato:
–

meno di 10 minuti, per utilizzare gli
equipaggiamenti per cinque minuti circa;
–


più di 10 minuti, per utilizzare gli
equipaggiamenti per 30 minuti circa.
Lasciare il motore avviato per la durata
specificata, per assicurarsi che la carica della
batteria sia sufficiente.
Per ricaricare la batteria, evitare di riavviare
ripetutamente o continuamente il motore.
Se la batteria è scarica, il motore non
può essere avviato.
Per ulteriori informazioni sulla batteria da
12

V, leggere la sezione corrispondente.
Modalità alleggerimento
elettrico
Questo sistema gestisce l'uso di alcune funzioni
rispetto al livello di energia rimanente nella
batteria.
Quando il veicolo è in marcia, la funzione
alleggerimento elettrico disattiva
temporaneamente alcune funzioni, come l’aria
climatizzata e lo sbrinamento del lunotto termico.
Le funzioni disattivate vengono riattivate
automaticamente non appena le condizioni lo
permettono.
Cofano motore
Stop & Start
Prima di qualsiasi intervento nel cofano
motore, è necessario interrompere il contatto
per evitare il rischio di avviamento automatico
del motore.
Prestare attenzione quando si utilizzano
oggetti o indumenti che potrebbero
rimanere impigliati nelle palle della ventola
di raffreddamento o in alcuni componenti

205
Informazioni pratiche
7– In caso di rifornimento presso una stazione
di servizio, interrompere l'operazione dopo
il primo scatto automatico della pistola di
erogazione.
Il sistema registra solo i rabbocchi intermedi
di AdBlue
® superiori a 5 litri.
Se il serbatoio dell'AdBlue® è
completamente vuoto, come confermato
dal messaggio " Rabboccare l'AdBlue:
Avviamento impossibile", è necessario
aggiungere almeno 10

litri.
Il rilevamento del rabbocco potrebbe non
essere istantaneo dopo l'aggiunta. Potrebbero
essere necessari alcuni minuti di guida prima
che il rabbocco sia rilevato.
Ruota libera
In alcune situazioni, è necessario mettere il
veicolo in modalità ruota libera (ad es. traino,
banco a rulli, impianto di lavaggio automatico
(modalità Lavaggio), trasporto ferroviario o
marittimo).
La procedura varia secondo il tipo di cambio e di
freno di stazionamento.
Non lasciare mai il veicolo incustodito
con la modalità ruota libera inserita.
Con cambio manuale e
freno di stazionamento
elettrico
/
Per rilasciarli
► A motore avviato e premendo il pedale del
freno, posizionare il selettore marce in folle.
►

Premendo il pedale del freno, spegnere il
motore.
►


Rilasciare il pedale del freno, poi inserire il
contatto.
►


Premendo il pedale del freno, premere
il comando per disinserire il freno di
stazionamento.
►


Rilasciare il pedale del freno, poi
interrompere il contatto.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore e inserire il freno di stazionamento.
Con cambio automatico
(tipo 1) e freno di
stazionamento elettrico
/
Procedura di disinserimento
► A veicolo fermo e a motore avviato, premere
il pedale del freno e selezionare la modalità N .
Entro 5 secondi:
► Premere e tenere premuto il pedale del
freno, poi rispettare quest'ordine: interrompere
il motore e spostare il selettore a pulsante in
avanti o indietro.
►

Rilasciare il pedale del freno, poi inserire il
contatto.
►


Posizionare il piede sul freno e premere il
comando del freno di stazionamento elettrico per
disinserirlo.
►


Rilasciare il pedale del freno, poi
interrompere il contatto.
Viene visualizzato un messaggio sul
quadro strumenti per confermare lo
sbloccaggio delle ruote per 15
minuti.
Quando il veicolo è in modalità "ruota
libera", non è possibile aggiornare il sistema
audio (messaggio visualizzato sul quadro
strumenti).
Dopo 15 minuti o ritorno al funzionamento
normale
► Premendo il pedale del freno, riavviare il
motore e selezionare la modalità P .
Con cambio automatico
(tipo 2) e freno di
stazionamento elettrico
/

224
In caso di panne

► Se presente, sollevare il rivestimento in
plastica del morsetto (+).
►

Collegare il cavo rosso al morsetto positivo
(+) della batteria scarica A

(all'altezza della parte
metallica piegata), poi al morsetto positivo (+)
della batteria d'emergenza

B
o del booster.
►

Collegare un'estremità del cavo verde o
nero al morsetto negativo (-) della batteria
d'emergenza


B
o del booster (o ad un punto di
massa del veicolo soccorritore).
►

Collegare l'altra estremità del cavo verde o
nero al punto di massa


C
.
►

A
vviare il motore del veicolo soccorritore e
lasciarlo avviato per alcuni minuti.
►

Azionare il motorino d'avviamento del veicolo
in panne e lasciar girare il motore.
Se il motore non si avvia immediatamente,
interrompere il contatto e attendere qualche
istante prima di effettuare un nuovo tentativo.
►


Attendere che il motore torni al minimo.
►


Scollegare i cavi d'emergenza in ordine
inverso

.
► Se presente, riposizionare il rivestimento in
plastica sul morsetto (+).
►

Lasciare girare il motore per almeno
30

minuti, a veicolo fermo, per consentire
alla batteria di raggiungere un livello di carica
sufficiente.
Guidare immediatamente senza aver
raggiunto un livello di carica sufficiente
potrebbe compromettere alcune funzioni del
veicolo (ad es. Stop & Start).
Carica della batteria con un carica
batterie
Al fine di assicurare una durata ottimale della
batteria, è indispensabile mantenerne la carica
ad un livello adeguato.
È possibile che sia necessario caricare la
batteria:
–

Se si utilizza il veicolo essenzialmente per
brevi tragitti.
–


In previsione di un immobilizzo prolungato di
più settimane.
Rivolgersi alla Rete PEUGEOT

o ad un
riparatore qualificato.
Per caricare personalmente la batteria
del veicolo, utilizzare solo un carica
batterie compatibile con batterie al piombo
con tensione nominale di 12
V.
Attenersi alle istruzioni d'uso fornite dal fabbricante del carica batterie.
Non invertire mai i poli.
Non è necessario scollegare la batteria.
►

Interrompere il contatto.
►


Spegnere tutti gli equipaggiamenti elettrici
(sistema audio, illuminazione, tergicristallo, ecc.).


► Spegnere il carica batterie B prima di
collegare i cavi alla batteria, per evitare il rischio
di scintille.
►

V
erificare che i cavi del carica batterie siano
in buone condizioni.
►

Se presente, sollevare il coperchio in plastica
dal morsetto (+).
►


Collegare i cavi del carica batterie B

come
segue: •

il cavo rosso positivo (+) al morsetto (+) della
batteria

A,
