Peugeot 508 2010.5 Betriebsanleitung (in German)

7167
!
!
Sicherheit
Deaktivierung
Nur der Beifahrerairbag kann deaktivier t werden:  stecken Sie bei ausgeschalteter Zündung den Schlüssel in den Schalter zur Deaktivierung des Beifahrerairbags,  drehen Sie ihn auf "OFF" ,  ziehen Sie ihn dann in dieser Position ab.
Je nach Version leuchtet diese Kontrollleuchte bei eingeschalteter Zündung und solange der Beifahrerairbag deaktiviert ist, entweder im Kombiinstrument oder in der Anzeige für die Kontrollleuchten der Sicherheitsgurte und des Beifahrerairbags.
Um die Sicherheit Ihres Kindes zu gewährleisten, deaktivieren Sie bitte grundsätzlich den Beifahrerairbag, wenn Sie einen Kindersitz entgegen der Fahr trichtung auf dem Beifahrersitz einbauen. Andernfalls könnte das Kind schwere oder sogar tödliche Verletzungen beim Entfalten des Airbags erleiden.
Wenn mindestens eine der beiden Airbag-Kontrollleuchten ununterbrochen leuchtet, bauen Sie bitte keinen Kindersitz auf dem Beifahrersitz ein. Lassen Sie das System von einem Vertreter des PEUGEOT-Händlernetzes oder einer qualifizierten Werkstatt überprüfen.
Reaktivierung
Drehen Sie, sobald Sie den Kindersitz entfernen, den Schalter wieder auf "ON" , um den Airbag erneut zu aktivieren und die Sicherheit des Beifahrers bei einem Aufprall zu gewährleisten.
Bei eingeschalteter Zündung leuchtet diese Kontrollleuchte in der Anzeige für die Kontrollleuchten der Sicherheitsgur te und des Beifahrerairbags etwa eine Minute lang auf, wenn der Beifahrerairbag
aktivier t ist.
Funktionsstörung
Wenn diese Kontrollleuchte im Anzeigefeld des Kombiinstruments in Verbindung mit einem akustischen Warnsignal und einer Meldung auf dem Multifunktionsbildschirm aufleuchtet, wenden Sie sich bitte an einen Vertreter des PEUGEO T-Händlernetzes oder eine qualifizierte Werkstatt, um das System überprüfen zu lassen. Die Airbags werden bei einem starken Aufprall möglicherweise nicht mehr ausgelöst.
Wenn diese Kontrollleuchte blinkt, wenden Sie sich bitte an einen Vertreter des PEUGEOT-Händlernetzes oder eine qualifizierte Werkstatt. Der Beifahrerairbag wird bei einem starken Aufprall möglicherweise nicht mehr ausgelöst.

7169
!
Sicherheit
Setzen Sie sich normal und aufrecht hin. Schnallen Sie sich mit dem Sicherheitsgur t an und achten Sie auf den richtigen Sitz des Gur tes. Achten Sie darauf, dass sich nichts zwischen den Insassen und den Airbags befindet (Kinder,
Tiere, Gegenstände). Dadurch könnten diese in ihrer Funktionstüchtigkeit beeinträchtigt oder die Insassen verletzt werden. Auf den Airbag-Abdeckungen dür fen weder Aufkleber noch sonstige Gegenstände befestigt werden. Arbeiten an den Airbag-Systemen sind ausschließlich dem PEUGEOT-Händlernetz bzw. einer qualifizier ten Werkstatt vorbehalten. Selbst bei Einhaltung aller genannten Vorsichtsmaßnahmen kann die Gefahr von Verletzungen bzw. leichten Verbrennungen an Kopf, Oberkörper oder Armen beim Auslösen eines Airbags nicht ausgeschlossen werden. Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert sich daraufhin ebenso schnell wieder, wobei die warmen Gase durch dafür vorgesehene Öffnungen entweichen.
Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seitenairbags nicht beeinträchtigen. Für weitere Informationen zu den für Ihr Fahrzeug geeigneten Sitzbezügen wenden Sie sich bitte an Ihren PEUGEOT-Vertragspartner (siehe Kapitel "Praktische Informationen - § Zubehör). Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.) und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Seitenairbags Verletzungen am Oberkörper oder am Arm entstehen. Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nicht auf das Mittelteil des Lenkrads. Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett. Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airbags durch die Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden können. Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen Stößen aussetzen.
Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Kopfairbags Verletzungen am Kopf entstehen. Bauen Sie die Haltegriffe am Dachhimmel nicht aus. Sie sind Teil der Befestigung der
Kopfairbags.

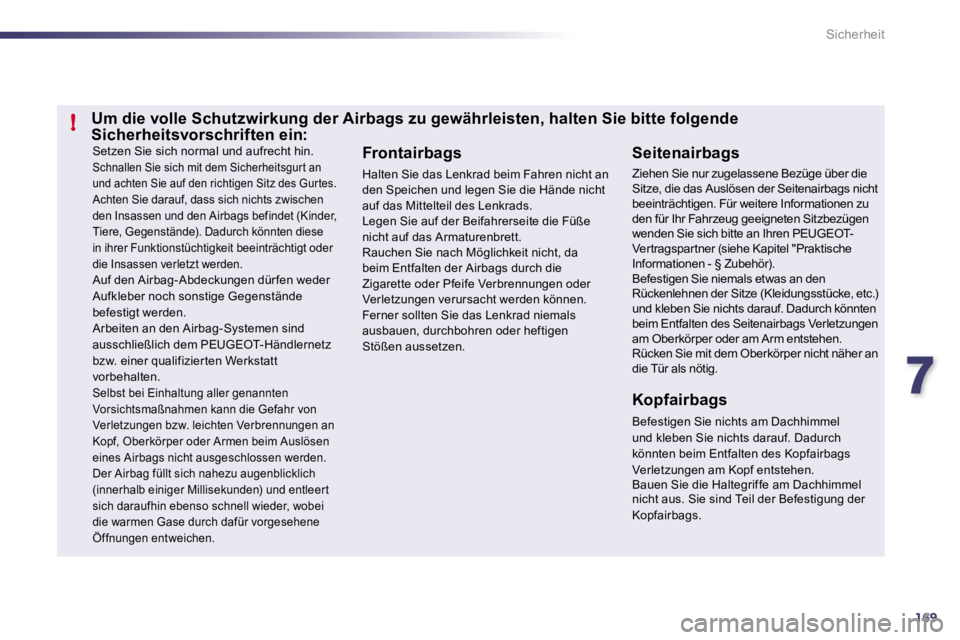

Um die volle Schutzwirkung der Airbags zu gewährlei sten, halten Sie bitte folgende Sicherheitsvorschriften ein:

168
!
Sicherheit
Seitenairbags
Auslösung
Bei einem starken Seitenaufprall, der auf den gesamten Seitenaufprallbereich Boder einen Teil desselben senkrecht zur Fahrzeuglängsachse, in horizontaler Ebene und von außen in Richtung Innenraum wirkt, werden die Airbags einseitig ausgelöst. Der Seitenairbag entfaltet sich zwischen Hüfte und Schulter des vorderen Insassen und dem betreffenden Türinnenblech.
System, das Fahrer und Beifahrer bei einem starken Seitenaufprall Schutz bietet und die Verletzungsgefahr im Brustbereich sowie zwischen Hüfte und Schulter einschränken soll. Jeder Seitenairbag ist in das Sitzlehnengestell an der Türseite integrier t.
Aufprallerfassungssbereiche
A. Frontalaufprallbereich B. Seitenaufprallbereich
Kopfairbags
System, das Fahrer und Insassen (außer auf dem hinteren Mittelsitz) bei einem starken seitlichen Aufprall Schutz bietet und die Verletzungsgefahr auf die Seite des Kopfes beschränken soll. Jeder Kopfairbag ist in die Streben und den oberen Teil des Fahrgastraums eingelassen.
Bei einem leichten Aufprall oder Zusammenstoß an der Seite des Fahrzeugs oder beim Überschlagen wird der Airbag möglicher weise nicht ausgelöst. Bei einem Heck- oder Frontalaufprall wird der Airbag nicht ausgelöst.
Auslösung
Bei einem starken seitlichen Aufprall, der auf den gesamten Seitenaufprallbereich B oder einen Teil desselben senkrecht zur Fahrzeuglängsachse, in horizontaler Ebene und von außen in Richtung Innenraum wirkt, werden die Airbags gleichzeitig mit dem entsprechenden Seitenairbag ausgelöst. Der Kopfairbag entfaltet sich zwischen dem vorderen oder hinteren Insassen und den Seitenscheiben.
Wenn diese Kontrollleuchte im Kombiinstrument in Verbindung mit einem akustischen Warnsignal und einer Meldung im Anzeigefeld des Kombiinstruments aufleuchtet, wenden Sie sich bitte an einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Werkstatt, um das System überprüfen zu lassen. Die Airbags werden bei einem starken Aufprall möglicher weise nicht mehr ausgelöst.
Funktionsstörung

7169
!
Sicherheit
Setzen Sie sich normal und aufrecht hin. Schnallen Sie sich mit dem Sicherheitsgur t an und achten Sie auf den richtigen Sitz des Gur tes. Achten Sie darauf, dass sich nichts zwischen den Insassen und den Airbags befindet (Kinder,
Tiere, Gegenstände). Dadurch könnten diese in ihrer Funktionstüchtigkeit beeinträchtigt oder die Insassen verletzt werden. Auf den Airbag-Abdeckungen dür fen weder Aufkleber noch sonstige Gegenstände befestigt werden. Arbeiten an den Airbag-Systemen sind ausschließlich dem PEUGEOT-Händlernetz bzw. einer qualifizier ten Werkstatt vorbehalten. Selbst bei Einhaltung aller genannten Vorsichtsmaßnahmen kann die Gefahr von Verletzungen bzw. leichten Verbrennungen an Kopf, Oberkörper oder Armen beim Auslösen eines Airbags nicht ausgeschlossen werden. Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert sich daraufhin ebenso schnell wieder, wobei die warmen Gase durch dafür vorgesehene Öffnungen entweichen.
Seitenairbags
Ziehen Sie nur zugelassene Bezüge über die Sitze, die das Auslösen der Seitenairbags nicht beeinträchtigen. Für weitere Informationen zu den für Ihr Fahrzeug geeigneten Sitzbezügen wenden Sie sich bitte an Ihren PEUGEOT-Vertragspartner (siehe Kapitel "Praktische Informationen - § Zubehör). Befestigen Sie niemals etwas an den Rückenlehnen der Sitze (Kleidungsstücke, etc.) und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Seitenairbags Verletzungen am Oberkörper oder am Arm entstehen. Rücken Sie mit dem Oberkörper nicht näher an die Tür als nötig.
Frontairbags
Halten Sie das Lenkrad beim Fahren nicht an den Speichen und legen Sie die Hände nicht auf das Mittelteil des Lenkrads. Legen Sie auf der Beifahrerseite die Füße nicht auf das Armaturenbrett. Rauchen Sie nach Möglichkeit nicht, da beim Entfalten der Airbags durch die Zigarette oder Pfeife Verbrennungen oder Verletzungen verursacht werden können. Ferner sollten Sie das Lenkrad niemals ausbauen, durchbohren oder heftigen Stößen aussetzen.
Kopfairbags
Befestigen Sie nichts am Dachhimmel und kleben Sie nichts darauf. Dadurch könnten beim Entfalten des Kopfairbags Verletzungen am Kopf entstehen. Bauen Sie die Haltegriffe am Dachhimmel nicht aus. Sie sind Teil der Befestigung der
Kopfairbags.
Um die volle Schutzwirkung der Airbags zu gewährlei sten, halten Sie bitte folgende Sicherheitsvorschriften ein:

170
Praktische Tipps
dem Kofferraumboden untergebracht.
Dieses Komplettset besteht aus einem Kompressor und einer Dichtmittelpatrone. Damit können Sie den plattgefahrenen Reifen provisorisch reparieren , um zur nächstgelegenen Werkstatt zu fahren. Es ist für die Reparatur der meisten Reifendefekte vorgesehen, die an der Lauffläche oder an der Schulter des Reifens auftreten können. In den Reifen eingedrungene Fremdkörper sollten möglichst nicht entfernt werden.
Reifenpannenset
Zugang zum Reifenpannenset
Werkzeugliste
Das gesamte Werkzeug ist speziell für Ihr Fahrzeug bestimmt und kann je nach Ausstattung variieren. Benutzen Sie es nicht für andere Zwecke. 1. 12 V Kompressor
Enthält ein Dichtmittel zur provisorischen Instandsetzung des Reifens und ermöglicht die Regulierung des Reifendrucks. 2. Ein Unterlegkeil * zum Sichern eines Fahrzeug-Vorderrads gegen Wegrollen. 3. Abnehmbare Abschleppöse Siehe Abschnitt "Fahrzeug abschleppen". * Je nach Bestimmungsland oder Ausstattung.

8171
i
Praktische Tipps
A. Hebel zum Einstellen der Position "Reparatur" oder "Fülldruck" B. Schalter ein "I" /aus "O"C. Knopf zum Luft ablassen D. Manometer (in Bar oder p.s.i.) E. Fach mit: - einem Kabel mit Adapter für 12 V Anschluss - verschiedene Ansatzstücke zum Aufpumpen von Bällen, Fahrradreifen, ...
Beschreibung des Pannensets
F. Dichtmittelpatrone G. weißer Schlauch mit Verschluss für Reparatur H. schwarzer Schlauch zur Fülldruckregelung I. Höchstgeschwindigkeitsaufkleber
Der Höchstgeschwindigkeitsaufkleber ( I ) muss auf das Lenkrad des Fahrzeugs geklebt werden, um Sie daran zu erinnern, dass ein Rad nur vorübergehend benutzt werden darf. Fahren Sie mit einem Reifen, der mit Hilfe des Pannensets repariert wurde, nicht schneller als 80 km/h.

172
!i
Praktische Tipps
1. Reifen abdichten
 Schalten Sie die Zündung aus.  Drehen Sie den Hebel A in die Position "Reparatur".  Vergewissern Sie sich, dass der Schalter B auf "O" steht.
 Rollen Sie den weißen Schlauch G ganz aus.  Schrauben Sie den Verschluss an dem weißen Schlauch ab.  Schließen Sie den weißen Schlauch an das Ventil des defekten Reifens an.
 Schließen Sie den Elektroanschluss des Kompressors an die 12 V Steckdose des Fahrzeugs an.  Star ten Sie das Fahrzeug und lassen Sie den Motor laufen.
Vorsicht: Dieses Produkt (z.B. Ethylenglykol, Kolophonium, ...) ruft bei Einnahme Gesundheitsschäden hervor und führt zu Augenreizungen. Bewahren Sie es außerhalb der Reichweite von Kindern auf.
Fremdkörper, die in den Reifen eingedrungen sind, sollten nach Möglichkeit nicht entfernt werden.

8173
i
i
Praktische Tipps
ca. 5 bis 7 Minuten nicht erreichen, so ist der Reifen nicht reparierbar. Wenden Sie sich in diesem Fall an das PEUGEOT-Händlernetz oder eine qualifizier te Werkstatt, um Ihre Reifenpanne beheben zu lassen.
 Schalten Sie den Kompressor ein, indem Sie den Schalter B auf "I" stellen, und zwar so lange, bis der Reifendruck 2,0 bar beträgt. Das Dichtmittel wird unter Druck in den Reifen gespritzt; klemmen Sie den
Ventilschlauch während dieses Vorgangs nicht ab (Spritzgefahr).
 Entfernen Sie das Pannenset und schrauben Sie den Verschluss wieder auf den weißen Schlauch. Achten Sie darauf, Ihr Fahrzeug nicht durch Flüssigkeitsrückstände zu verunreinigen. Halten Sie das Pannenset in Reichweite.
 Fahren Sie sofor t ca. fünf Kilometer mit reduzier ter Geschwindigkeit (20 bis 60 km/h), damit das Leck abgedichtet wird.
 Halten Sie an, um die Reparatur und den Druck mit Hilfe des Reifenpannensets zu kontrollieren.
Reifendrucküberwachung
Wenn das Fahrzeug über eine Funktion zur Reifendrucküberwachung verfügt, leuchtet die Warnleuchte für zu niedrigen Reifendruck auch noch nach der Reifenreparatur weiter, bis das System durch einen Vertreter des PEUGEOT-Händlernetzes oder eine qualifizierte Werkstatt neu initialisiert worden ist.

174
!
Praktische Tipps
2. Fülldruck regeln
 Drehen Sie den Hebel A in die Position "Fülldruck".  Rollen Sie den schwarzen Schlauch H ganz aus.  Schließen Sie den Schlauch des
Kompressors direkt an das Ventil des reparier ten Rads an.
 Schließen Sie den Elektroanschluss des Kompressors erneut an die 12 V Steckdose des Fahrzeugs an.  Star ten Sie das Fahrzeug erneut und lassen Sie den Motor laufen.
 Regeln Sie den Druck mit Hilfe des Kompressors nach (Luft aufpumpen: Schalter B auf "I" ; Luft ablassen: Schalter B auf "O" und Knopf C drücken), und zwar entsprechend den Angaben auf dem Reifendruckaufkleber des Fahrzeugs im Bereich der Fahrertür.
Ein konsequenter Druckverlust weist darauf hin, dass das Leck nicht korrekt abgedichtet ist. Wenden Sie sich an das PEUGEOT-
Händlernetz oder eine qualifizierte Werkstatt, um Ihre Panne beheben zu lassen.  Entfernen Sie das Pannenset und verstauen Sie es.  Fahren Sie mit mäßiger Geschwindigkeit (maximal 80 km/h) und nicht weiter als ca. 200 km.
 Suchen Sie baldmöglichst einen PEUGEOT-Ver tragspar tner oder eine qualifizier te Werkstatt auf. Informieren Sie den zuständigen Techniker unbedingt, dass Sie das
Pannenset verwendet haben. Nach Diagnose des Reifens wird er Ihnen mitteilen, ob der Reifen repariert werden kann oder ausgetauscht werden muss.

8175
!
Praktische Tipps
Patrone entfernen
 Verstauen Sie den schwarzen Schlauch.  Entfernen Sie das gebogene Ende des weißen Schlauchs.  Halten Sie den Kompressor senkrecht.  Schrauben Sie die Patrone von unten ab.
Achten Sie auf auslaufende Flüssigkeit. Das Haltbarkeitsdatum der Flüssigkeit steht auf der Patrone. Die Flüssigkeitspatrone ist zum einmaligen
Gebrauch bestimmt. Sie muss ersetzt werden, auch wenn sie nur angebrochen ist. Entsorgen Sie die Patrone nach Gebrauch nicht in der freien Natur. Geben Sie sie im PEUGEOT-Händlernetz oder bei einer dafür zuständigen Entsorgungsstelle ab. Denken Sie daran, sich eine neue Flasche mit Dichtmittel zu besorgen. Sie erhalten sie im PEUGEOT-Händlernetz oder bei einer qualifizierten Werkstatt.
Reifendruck kontrollieren/
gelegentlich aufpumpen
Sie können den Kompressor, ohne das Dichtmittel zu ver wenden, auch benutzen, um: - Ihre Reifen zu kontrollieren oder gelegentlich aufzupumpen, - andere Gegenstände (Ballons, Fahrradreifen...) aufzupumpen.
 Drehen Sie den Hebel A auf Position "Fülldruck".  Rollen Sie den schwarzen Schlauch H ganz aus.  Schließen Sie den schwarzen Schlauch an das Ventil des Rads oder des betreffenden Gegenstandes an. Montieren Sie bei Bedar f zuvor eines der mit dem Set geliefer ten Ansatzstücke.
 Schließen Sie den Elektroanschluss des Kompressors an die 12 V Steckdose des Fahrzeugs an.  Star ten Sie das Fahrzeug und lassen Sie den Motor laufen.  Regeln Sie den Druck mit Hilfe des Kompressors nach (Luft aufpumpen: Schalter B auf "I" ; Luft ablassen: Schalter Bauf "O" und Knopf C drücken), und zwar entsprechend den auf dem Aufkleber des Fahrzeugs oder des betreffenden Gegenstandes angegebenen Druckwerten.
 Entfernen Sie das Pannenset und verstauen Sie es.
